Comment installer un ventilateur de plafond
Les étapes d'installation d'un ventilateur de plafond
L’utilisation d’un brasseur d’air au plafond apporte du confort été comme hiver et s’avère un excellent complément de la climatisation et du chauffage. C’est également une alternative à faible consommation d’énergie pour réguler la température ressentie et mieux répartir l’air chaud ou froid grâce au brassage d’air. Les ventilateurs de plafond modernes se présentent avec des pales cachées ou visibles et proposent des modèles intégrant la lumière pour remplacer un luminaire. L’installation d’un brasseur d’air au plafond est accessible à un bon bricoleur à condition de respecter les règles de sécurité et d’emplacement.
Notre guide vous explique comment installer un ventilateur de plafond avec des conseils étape par étape.
Le guide d’installation pour un ventilateur de plafond
Comment préparer l’installation d'un ventilateur de plafond ?

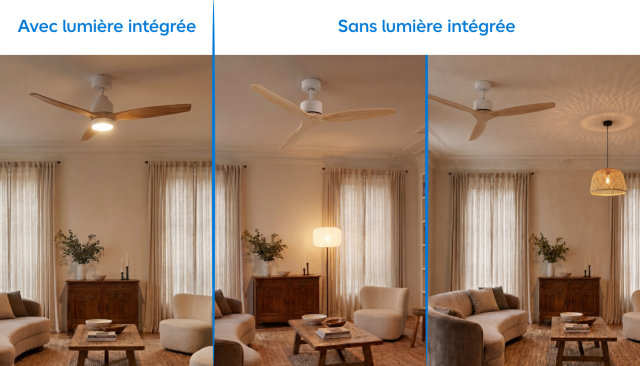

- Ventilateur de plafond avec ou sans lumière ?
Les ventilateurs de plafond peuvent disposer d’une lumière intégrée ou non, ce qui a un impact pour la mise en place. En effet, si le ventilateur est équipé d’un éclairage il peut remplacer un luminaire au plafond et s’installer à sa place. En cas d’absence d’une lumière intégrée, vous devrez soit accepter de ne plus disposer d’un éclairage au plafond soit ajouter une étape pour prolonger le câblage du luminaire jusqu’à l’emplacement du brasseur d’air.
- Bien choisir son ventilateur de plafond
Le choix d’un brasseur d’air pour plafond dépend dans un premier temps de critères de confort : niveau sonore, mode été/hiver, lumière intégrée, fonctions de la télécommande, etc. Vous devez aussi tenir compte de critères de dépense d’énergie avec notamment la technologie du moteur et la présence de LED.
Par exemple, un moteur DC en courant continu combine une technologie silencieuse et une consommation d’énergie inférieure à un modèle classique.
Outre ces caractéristiques, vérifiez que la taille et la puissance de votre ventilateur sont adaptées à la superficie de la pièce de la maison dans laquelle vous souhaitez l’installer.
Généralement, le fabricant indique une superficie maximale en m². Pour un plafond au-dessus de 3 m, il est préférable de vérifier les instructions du fabricant sur la puissance à adapter.
Enfin si vous souhaitez installer un ventilateur de plafond à l’extérieur sous un auvent ou une pergola, assurez-vous que l’indice IP de l’appareil est compatible avec ce type de mise en place.
- Quelle hauteur d’installation d’un ventilateur de plafond ?

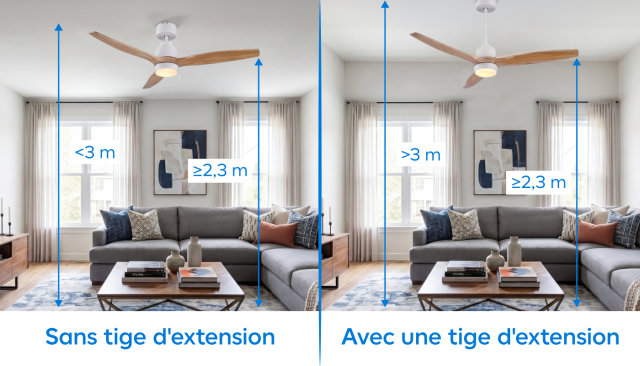

Les normes d’installation imposent une hauteur minimale de 2,3 mètres entre le sol et les pales. Pour un plafond standard à 2,7 mètres, vous pouvez donc installer directement un ventilateur de taille standard.
Pour un plafond plus bas, vous devrez choisir un modèle compact et pour un plafond au-dessus de 3 mètres, il sera nécessaire d’ajouter des tiges d’extension.
En effet, la réglementation RE2020 pour la maison précise que l’efficacité du brasseur d’air est optimale en dessous de 3 mètres.
La bonne info

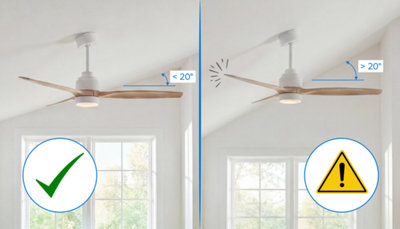

Pour un plafond incliné, la pente maximum acceptée est généralement de 20°, au-delà il est nécessaire d’utiliser un adaptateur spécifique.
Comme les pales doivent être parfaitement horizontales, le risque de choc est important lorsque la pente maximale n’est pas respectée.
- Choisir l’emplacement du ventilateur

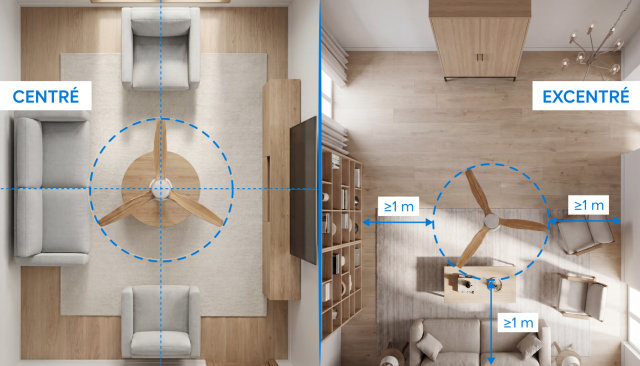

Le ventilateur peut être placé au-dessus d’une table à manger, au-dessus d’une table de salon, d’un canapé ou directement au-dessus d’un lit par exemple. Cependant, il est préférable de le centrer dans la pièce de la maison pour une efficacité optimum.
Si vous décidez de décentrer son emplacement, assurez-vous que les pales sont à 1 m minimum de tout obstacle ou mur, ce qui optimise la circulation d’air et limite les vibrations.

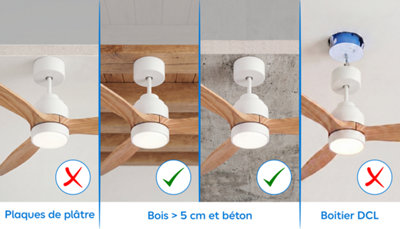

- Résistance du plafond
Avant d’envisager la pose d’un ventilateur de plafond, il est indispensable de disposer d’un plafond résistant et pouvant supporter la charge de l’appareil (environ 5 à 15 kg selon les modèles). Un support en béton ou une poutre en bois d’une épaisseur supérieure à 5cm sont adaptés.
Dans le cas d’un faux plafond en plaques de plâtre, il est déconseillé d’installer un ventilateur sans le renforcer ou sans s’assurer que le support sera vissé dans la structure métallique.
La fixation avec des chevilles Molly directement dans un plafond de plaques de plâtre présente de nombreux risques en raison des micro-oscillations et du poids d’un brasseur d’air.
Dans ce cas, il est préférable d’utiliser des tiges d’extension pour atteindre le support sur lequel est arrimé le faux plafond.
Enfin si le branchement du ventilateur peut bien s’effectuer sur un boitier DCL, il n’est pas possible d’y fixer directement l’appareil, sauf pour des modèles spécifiques qui sont conçus pour se brancher directement sur le boîtier DCL.
La pose du ventilateur de plafond
- Les éléments de sécurité
Comme l’installation d’un ventilateur au plafond nécessite de travailler sur un escabeau avec un appareil potentiellement lourd et raccordé avec des fils électriques, il est indispensable de se faire aider et de prendre toutes les mesures pour éviter un accident.
Pensez aux équipements de sécurité et coupez l’alimentation électrique en vérifiant l’absence de courant avec un multimètre.

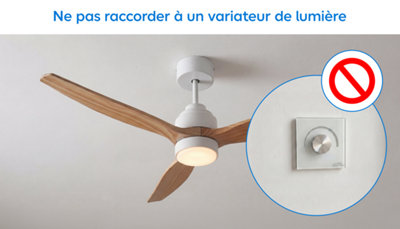

Enfin, respectez la norme NF C 15-100 pour vos raccordements électriques et la protection du disjoncteur. Attention, un ventilateur électrique branché à la place d’un luminaire n’est pas compatible avec une commande à variateur.
- Quels sont les outils et les fournitures nécessaires pour installer un ventilateur de plafond ?
Pour notre guide, nous prenons l'exemple d'un ventilateur de plafond équipé de pales apparentes et d'une lumière intégrée installée en remplacement d'un luminaire. Dans tous les cas, suivez scrupuleusement les instructions de la notice correspondant à votre modèle. Pour la pose de notre modèle, vous aurez besoin des outils et du matériel nécessaire :
- Un ventilateur de plafond et son kit de montage
- Un nécessaire de mesure et traçage (mètre, crayon, etc...)
- Un jeu de tournevis plats
- Un jeu de tournevis cruciformes
- Un jeu de clés
- Une perceuse à percussion ou un perforateur si le plafond est en béton
- Une visseuse pour une fixation sur des poutres de bois
- Un niveau à bulle
- Un escabeau
- Des goujons d'ancrage pour béton ou des vis longues pour bois
Pour les connexions des fils électriques dans une installation ancienne, vous pourrez avoir besoin de connecteurs, d'une pince et de ruban isolant.
Dans une maison ou un logement récent, des boîtiers DCL facilitent le raccordement à l'aide de fiches.
Étape 1 : montage du brasseur d’air
Un ventilateur se présente habituellement sous forme de kit pour réduire son encombrement.
Généralement, il est constitué d’une platine qui sera fixée au plafond dans laquelle vient s’insérer le moteur et sur laquelle est fixé le corps de l’appareil comprenant la tige et les pales.

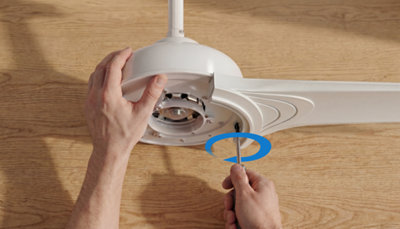

Il est donc nécessaire d’assembler le ventilateur en fixant la tige puis les pales dans le bon sens et les vissant fermement.
Étape 2 : démontage de l’ancien luminaire
Coupez l’alimentation électrique du luminaire avant de le démonter.
En l’absence de boitier DCL, assurez-vous que les fils ne sont plus sous tension avant de manipuler les connecteurs et les fils électriques.
Laissez pendre les fils pour l’étape suivante.
Aujourd’hui, de nombreux ventilateurs disposent d’une borne enfichable ce qui simplifie le raccordement dans une maison récente.
Étape 3 : fixation de la platine au plafond
Positionnez le support en faisant en sorte que les fils d’alimentation passent bien par l’ouverture prévue.

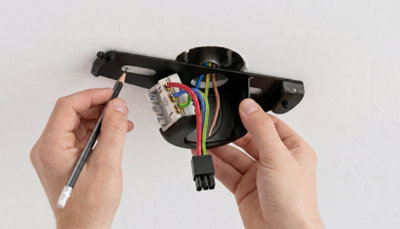

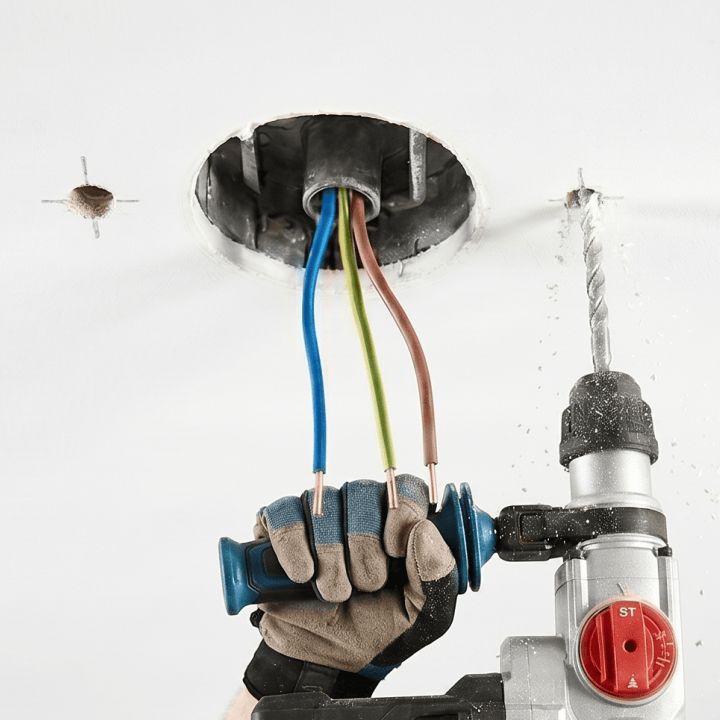

Marquez les points de perçage au crayon pour un plafond en béton.
Dans le cas d’une fixation sur du bois, vous devez visser la platine en utilisant des rondelles.
Si les rondelles ne sont pas fournies par le fabricant, assurez-vous d’utiliser un modèle avec un diamètre suffisant large pour maintenir la platine même en cas de vibrations.
Pour un perçage et une fixation dans le béton, respectez les recommandations du fabricant sur le diamètre et la taille des chevilles.
Généralement, il est conseillé d’utiliser des goujons d’ancrage dans le béton.
Percez et insérez ces goujons dans leur emplacement avec un marteau.
Puis dévissez les rondelles et les écrous.
Replacez le support du ventilateur sur les tiges filetées des goujons.

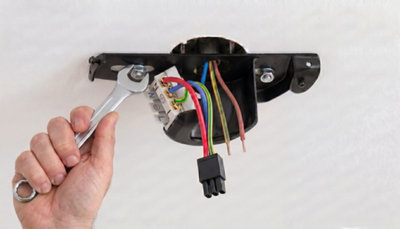

Puis fixez cette platine en replaçant rondelles et écrous.
Enfin, serrez les boulons jusqu’au blocage.
Étape 4 : connexions électriques
Installez la tige du ventilateur dans son logement sur la platine de manière à la maintenir pendant le raccordement.
Dans notre modèle, le moteur est ensuite placé sur la platine pour être raccordé à la tige d’entrainement et au support.
Il possède sur un côté le récepteur de la télécommande qu’il faut placer dans son logement.

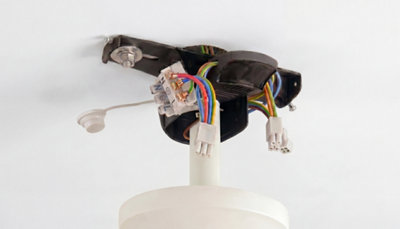

Installez le moteur et raccordez les 2 fiches.

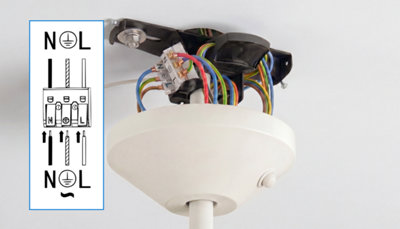

Sur le câblage descendant du plafond, identifiez le fil de phase (marron/noir), le fil neutre (bleu) et le fil de terre (vert et jaune).
Puis reliez ces fils sur le bornier de la platine en respectant la position indiquée.
Serrez fermement les vis du bornier.

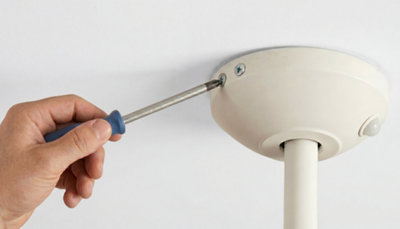

Une fois le branchement effectué, remontez le cache sur la platine.
Puis serrez la vis de maintien du cache.
Vous pouvez passer à l’installation de l’éclairage dans la partie basse.
Étape 5 : éclairage

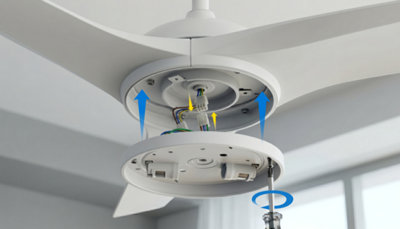

La partie luminaire est fixée sur le ventilateur à l’aide d’une platine vissée.
Commencez par raccorder les 2 fiches de branchement.
Puis vissez la platine sur le corps du ventilateur.
Ensuite, installez les ampoules LED dans leur logement.

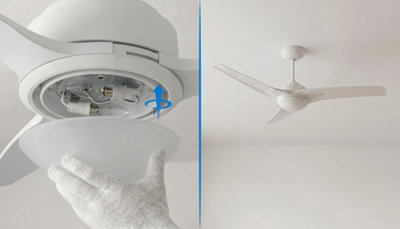

Enfin, placez la cloche de protection sur la platine en la tournant jusqu’au blocage.
Votre ventilateur est prêt pour les tests.
Étape 6 : test et mise en service

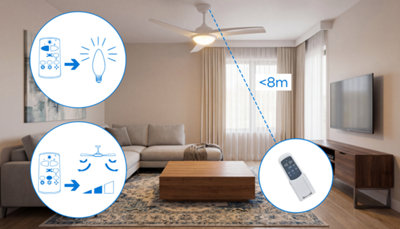

Remettez l’alimentation sous tension au niveau du disjoncteur puis insérez les piles dans la télécommande.
Elle doit être à moins de 8 mètres du récepteur situé dans la base du ventilateur pour fonctionner correctement.
La télécommande sert à régler la vitesse des pales et à allumer l’éclairage. Certains ventilateurs avec ampoules LED offrent la possibilité de moduler et personnaliser l’éclairage en modifiant l’intensité et la couleur de la lumière.
Vous pouvez ainsi jouer sur l’ambiance en plus de bénéficier du confort d’un air ventilé.
Pendant le test à basse vitesse, vérifiez le bruit et la stabilité des pales. Certains fabricants proposent si nécessaire un kit d’équilibrage intégré dans les éléments de montage. Ce kit est composé de petites masses autocollantes à placer sur les pales pour les équilibrer parfaitement.
Souvent, les éventuels bruits ou les vibrations sont liés à un mauvais serrage de certaines vis.

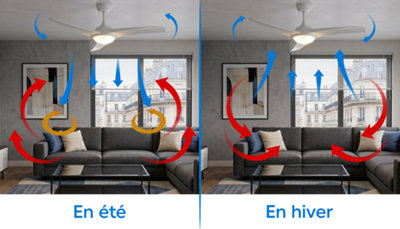

Enfin, notre modèle possède une fonction réversible qui permet de faire descendre l’air chaud vers le sol en hiver et d’aspirer l’air chaud du sol pour le brasser avec l’air frais en hauteur l’été.
Cette fonction permet d’inverser le sens de rotation des pales à partir de la télécommande ou comme ici avec un commutateur sur le support.
Une fois les tests effectués, vous pouvez fixer le support de la télécommande sur un mur.

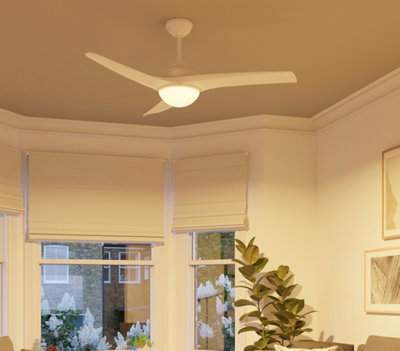

Voilà, vous pouvez profiter de son confort été comme hiver.
Comment entretenir un ventilateur de plafond ?

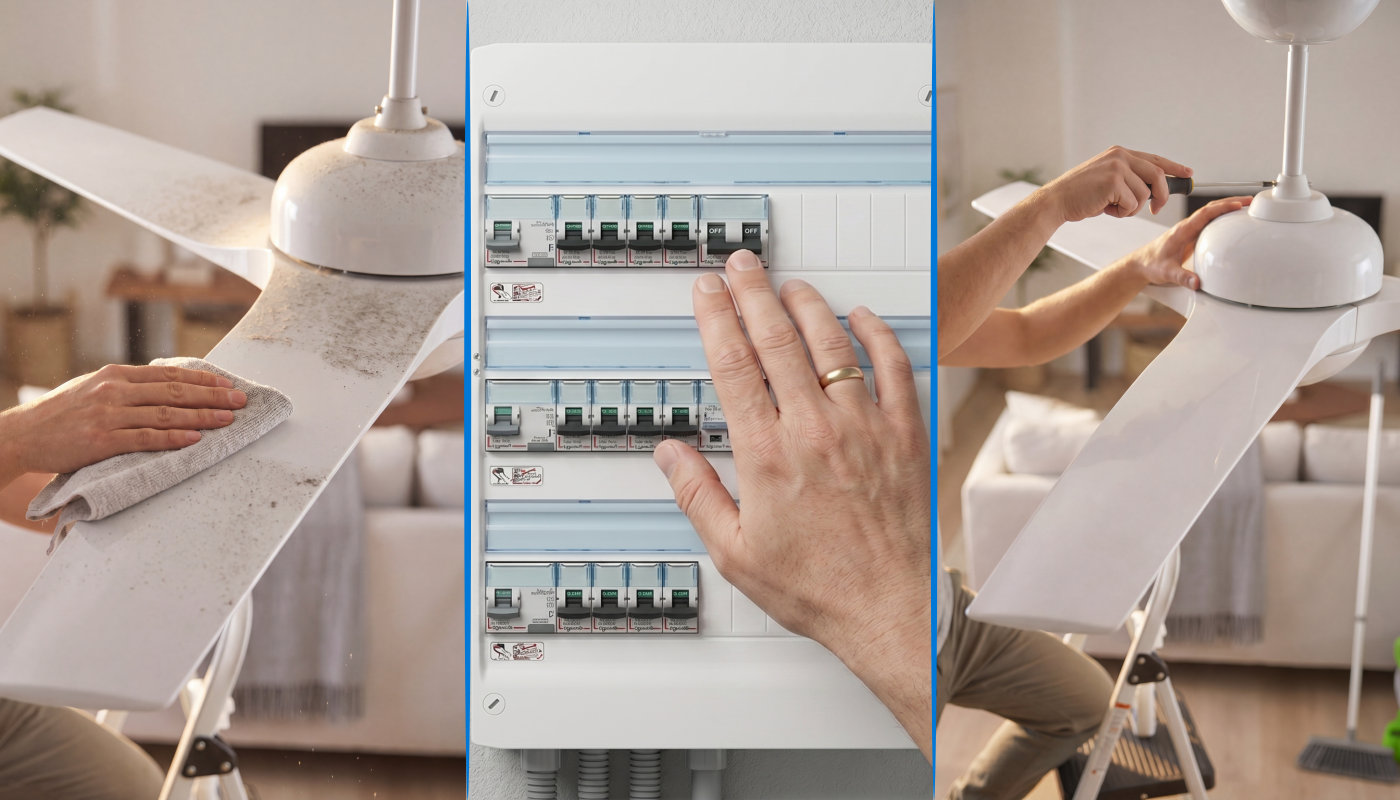

Les fabricants de ventilateurs recommandent un dépoussiérage régulier tous les 3 à 6 mois.
De plus, pour prolonger sa durée de vie et éviter l’apparition de vibrations et de bruits, vérifiez les fixations et l’équilibrage.
Dans tous les cas, coupez l’alimentation avant d’intervenir et n’utilisez pas d’eau ou de produits agressifs qui pourraient abimer les finitions.
Le ventilateur est donc une solution à faible consommation d’énergie pour optimiser le chauffage ou le rafraichissement de l’air. Il peut ainsi être associé à une climatisation pour obtenir un meilleur ressenti en limitant la dépense énergétique.
Pour en savoir plus, suivez nos conseils sur le choix d’une climatisation.
