Comment installer une pompe à chaleur air-air prête à poser
Installation d’une PAC air-air en prêt-à-poser
La pompe à chaleur air-air réversible peut servir à la fois de chauffage et de climatisation selon vos besoins. Son fonctionnement basé sur la récupération des calories de l’air ambiant ou extérieur permet de réaliser des économies d’énergie par rapport à un chauffage électrique classique. Une PAC avec un système prêt-à-poser propose un équipement facile à installer pour un bricoleur amateur.
Cependant, la mise en route doit être réalisée par un professionnel pour obtenir une installation conforme.
Notre tuto vidéo vous explique comment installer une pompe à chaleur air-air prête à poser jusqu’à l’intervention finale du professionnel.
Les étapes d'installation d'une PAC réversible air-air prête à poser
La pompe à chaleur avec un système prêt-à-poser intègre des tuyaux flexibles et des raccords faciles qui facilitent le branchement des liaisons pour les fluides calorifiques. Ceci évite des pliures ou les cassures de conduites en cuivre et permet des économies sur le prix de l’intervention d’un professionnel pour les premières étapes de l’installation.
La pose d’une pompe à chaleur air-air prête à poser en 7 étapes
Installer une pompe à chaleur prête à poser requiert une expérience de bricolage et quelques outils spécifiques pour percer le mur de la maison.
Notre guide vidéo vous explique toutes les étapes de l’installation, du choix de l’emplacement jusqu’à la mise en route par un professionnel :
• Étape 1 : choisir le bon emplacement de la pompe à chaleur
• Étape 2 : installer la plaque de montage
• Étape 3 : installer les tuyaux de l’unité intérieure
• Étape 4 : pose de l’unité intérieure
• Étape 5 : installer l’unité extérieure
• Étape 6 : câblage de l’unité extérieure
• Étape 7 : mise en route obligatoire par un professionnel
Quels sont les outils et matériels nécessaires pour installer une pompe à chaleur air-air prête à poser ?
Pour installer votre PAC air-air, vous aurez notamment besoin des produits suivants :
Précautions pour l’installation d’une PAC prête à poser
En France, l’installation d’une pompe à chaleur par un particulier sans l’intervention d’un professionnel est considérée comme non conforme.
Cela vous expose à des amendes et ne garantit pas l’étanchéité du produit caloriporteur ou des produits frigorifiques nocifs pour l’environnent. De ce fait, vos assurances ne vous convriront pas sans la preuve de l'intervention d'un professionnel.
Aussi, vous devez obligatoirement faire valider votre installation par un professionnel qui se chargera de la mise en route.
Il vous délivrera le « Certificat de mise en service de la pompe à chaleur ».
Pour les travaux d’installation d’une pompe à chaleur, prévoyez de vous faire aider, car certains éléments sont lourds.
Portez les équipements de protections adaptés (gants, lunettes, etc.).

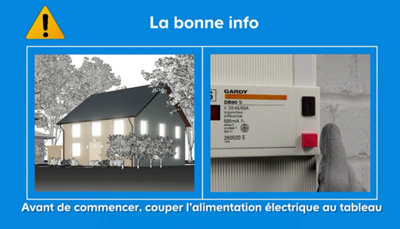

Avant de commencer, coupez l’alimentation électrique au tableau.
Selon le modèle de pompe à chaleur, l’ordre et la technique peuvent varier.
Dans tous les cas, respectez toujours la notice de montage du fabricant qui fait référence.
Étape 1 : choisir le bon emplacement de la pompe à chaleur

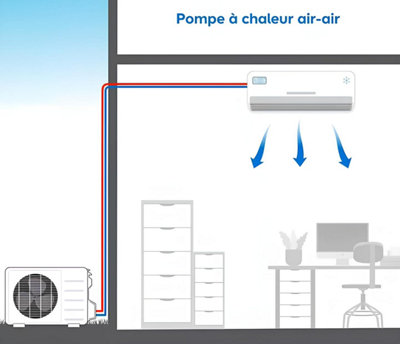

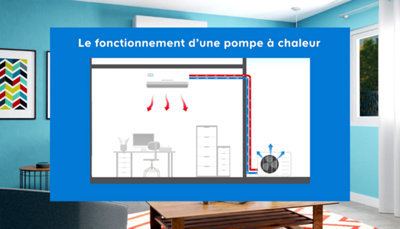

Une pompe à chaleur air-air réversible mono-split est un équipement qui comprend une unité extérieure et une unité intérieure reliées par un kit de liaison (ou pack de raccordement) fait de flexibles et de câbles.
En mode chauffage, l’unité extérieure capte les calories à l’extérieur et les restitue par le biais de fluides calorifiques à l’unité intérieure qui fait circuler l’air réchauffé dans le logement.

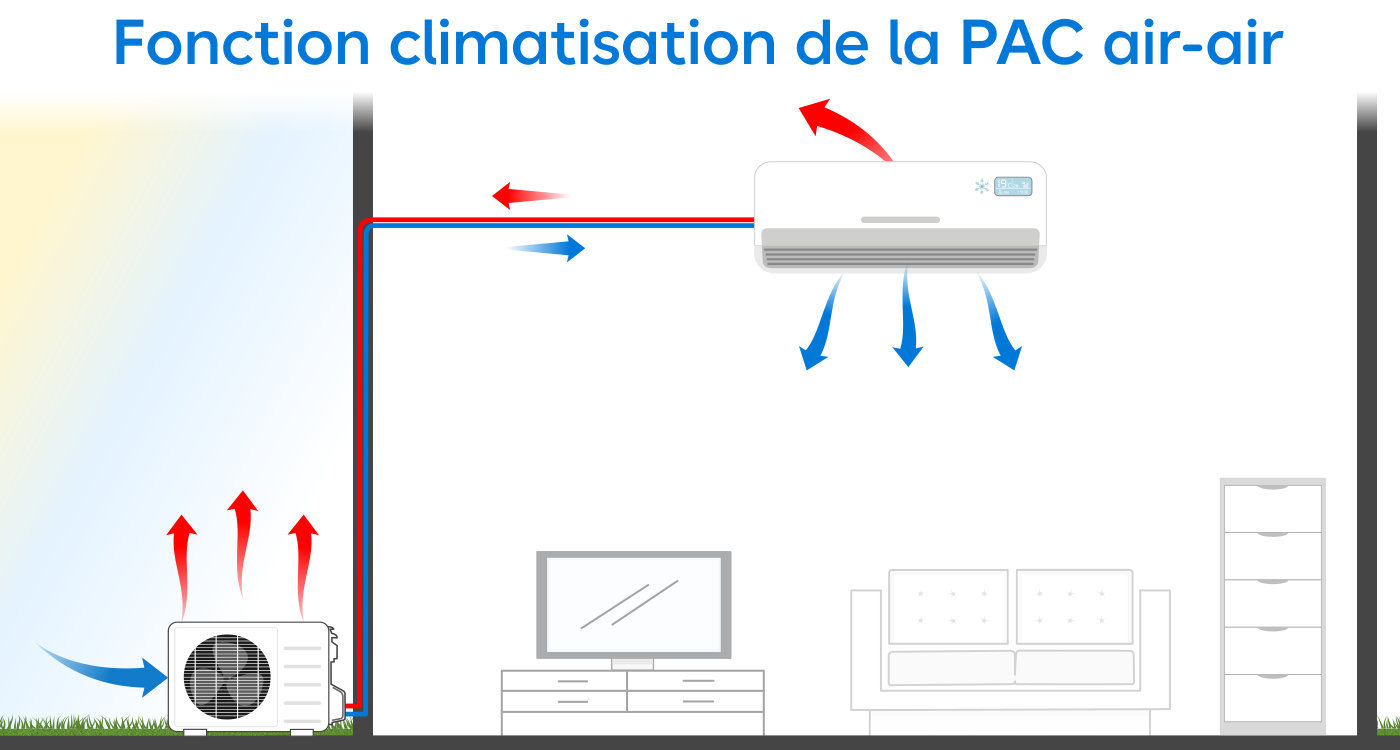

En mode climatiseur, l’unité intérieure récupère les calories de l’air ambiant pour les évacuer vers l’unité extérieure qui expulse cet air chaud.
Le fonctionnement de l’unité extérieur génère un bruit qui peut gêner le voisinage, alors prévoyez une distance raisonnable avec vos voisins. De plus, sa position ne doit pas l’exposer aux vents dominants.
Si possible, la PAC ne doit pas être à l’aplomb de l’écoulement d’eau d’un toit sans gouttières et il est préférable d’éviter une orientation vers le nord. L’emplacement doit être ventilé.

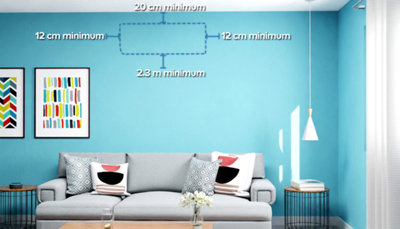

L’unité intérieure ou split doit respecter un emplacement qui permet d’optimiser ses performances tout en préservant le confort.
Le split doit être installé à moins de 20 mètres de l’appareil extérieur et à plus de 20 centimètres du plafond.
Évitez d’orienter l’expulsion d’air directement sur un espace de vie de votre logement où vous pouvez avoir une présence prolongée, comme un lit ou un canapé.
Étape 2 : installer la plaque de montage
Assurez-vous que vous disposez de tous les éléments prévus pour votre pompe à chaleur :
- split,
- unité extérieure,
- télécommande,
- pack de raccordement, etc.

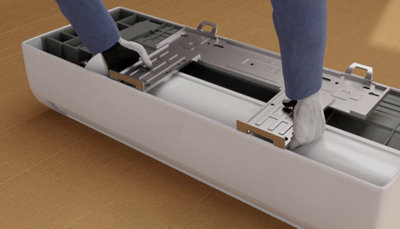

Pour matérialiser les points d’ancrage du split, retirez la plaque de montage au dos.
Celle-ci comporte généralement des indications liées aux différents perçages et différentes distances.
C’est généralement un véritable gabarit de montage.
Vérifiez la position de votre plaque selon le modèle de split, car elle peut être excentrée sur certains appareils.
Placez votre plaque de montage contre le mur et vérifiez son horizontalité avec le niveau à bulle.

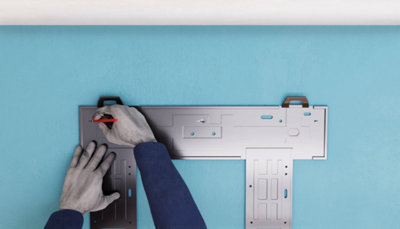

Marquez avec précision les points de perçage indiqués sur le gabarit.
Puis à l’aide du perforateur, percez sur les repères.
Insérez les chevilles dans les trous.

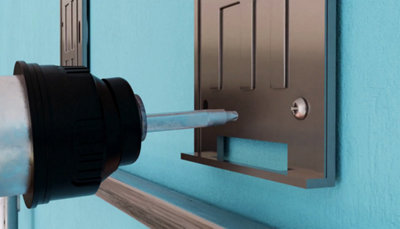

Replacez la plaque de montage et fixez-la sur les chevilles.
Pour cela, utilisez les vis fournies.
Vérifiez une dernière fois le niveau avant de visser fermement la plaque contre le mur.
Le modèle installé dans notre exemple mesure 835 mm de large et indique que le perçage pour le passage des tuyaux s’effectue à 121 mm d’un repère du gabarit.
Bien sûr, adaptez cette distance aux indications de votre modèle.

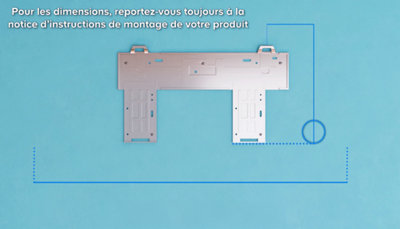

Sur l’emplacement prévu, tracez un cercle de 110 mm de diamètre qui permettra de passer les tuyaux et l’alimentation électrique.
Pour le perçage, utilisez une scie cloche.
Comment utiliser une scie cloche
Le passage pour les tuyaux du circuit des gaz frigorifiques ou caloriporteurs, le tuyau de drainage et le câble électrique est donc de 100 mm dans notre exemple.
C’est le diamètre que vous devez utiliser pour la scie cloche.
Conseil

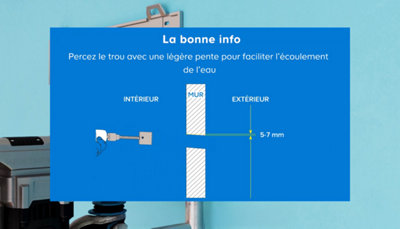

Pour permettre aux condensats de s’écouler le long du conduit prévu, veillez à percer selon une pente descendante de quelques millimètres.
Cela évite la stagnation de l’eau et d’éventuelles fuites.
Étape 3 : installer les tuyaux de l’unité intérieure
À l’arrière de l’unité intérieure, dépliez doucement les tuyaux du circuit des fluides jusqu’à ce qu’ils soient perpendiculaires au split.
Ces flexibles doivent être manipulés soigneusement au risque de les endommager.
Depuis l’extérieur, faites entrer délicatement les éléments du pack de raccordement par le trou de perçage.
Il comprend les liaisons pour le circuit réfrigérant, le conduit de drainage et les câbles électriques.
À l’intérieur, alignez face à face les tuyaux du circuit frigorifique.
Vérifiez que les dimensions des tuyaux du pack et ceux du split sont bien de même dimension et compatibles.
Puis enlevez les bouchons de protection.
Raccordez chaque tuyau en utilisant le raccord intégré sur le kit de liaison.

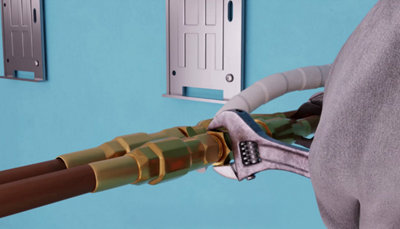

Serrez les vis des raccords en utilisant une pince et une clé à molette.
L’une maintient le tuyau en place alors qu’avec la clé vous serrez le raccord.

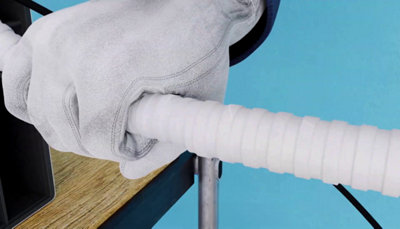

Poursuivez l’installation en passant les câbles électriques dans le logement prévu.
Puis raccordez l’extension du tuyau d’évacuation des condensats.
Assurez-vous de la solidité de votre raccordement pour éviter toute fuite d’eau.
Pensez à installer des manchons de protections sur le circuit frigorifique, car ceux-ci vont se retrouver à l’extérieur après l’étape suivante.
Ces manchons permettent d’optimiser le fonctionnement des fluides frigorifiques dans le circuit, sans perte d’énergie.

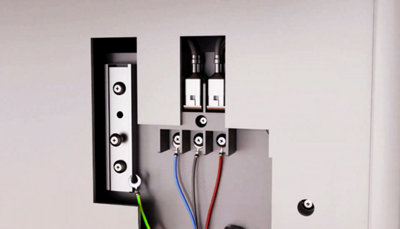

Poursuivez vos travaux de raccordement en connectant les fils du câble électrique sur la carte de contrôle du split.
Respectez scrupuleusement l’ordre de branchement des 3 fils et de la prise de terre.
Chacun doit se connecter dans le logement détaillé dans la notice.
Dans notre tuto vidéo, il se succède de gauche à droite de la manière suivante : bleu, gris et marron. Lorsque les fils sont connectés, replacez le serre-câble et fermez le panneau avec le cache.
Étape 4 : pose de l’unité intérieure

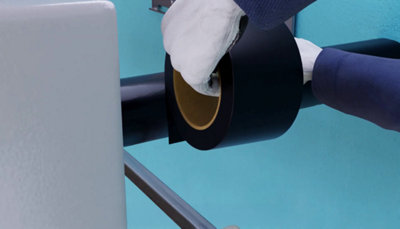

Commencez par bien regrouper tous les tuyaux et câbles à l’aide d’un adhésif et de manchons.
Assurez-vous que le conduit de vidange se situe bien au bas du faisceau compact ainsi constitué.
Puis faites glisser le faisceau enveloppé dans le mur en rapprochant le split.

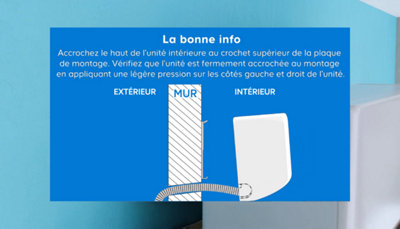

Une fois le faisceau passé, accrochez le haut du split sur le crochet en haut de la plaque de montage.
Puis faites basculer l’unité jusqu’à sa mise en place parfaite.
Pour cela, exercez une pression légère du haut vers le bas jusqu’à entendre l’enclenchement de la plaque.
Assurez-vous du bon maintien du split en la faisant bouger légèrement de gauche à droite.

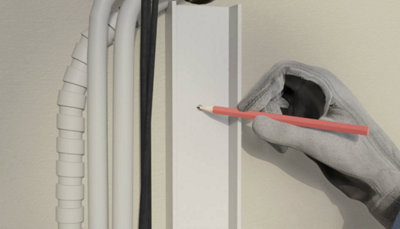

Poursuivez vos travaux à l’extérieur en positionnant un socle de goulotte à la verticale de la sortie des liaisons.
Vérifiez sa verticalité au niveau à bulle, puis marquez les points de perçage sur les repères.
Percez, chevillez et fixez le support de la goulotte contre le mur.
Étape 5 : installer l’unité extérieure

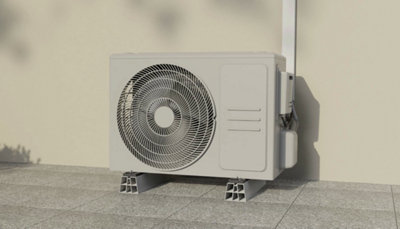

Nous installons notre unité extérieure au sol. Mais il est possible de poser votre appareil en hauteur sur un support mural adapté.
Ce type de pack prévoit plus généralement une pose sur des pieds qui est plus facile à cacher et génère moins de vibrations.

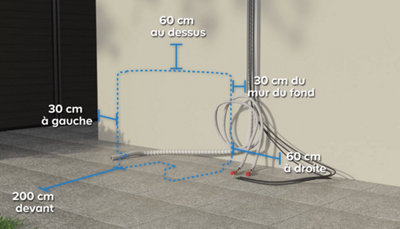

L’emplacement idéal de l’unité extérieure tient compte de distances nécessaires pour la ventilation et la circulation d’air.

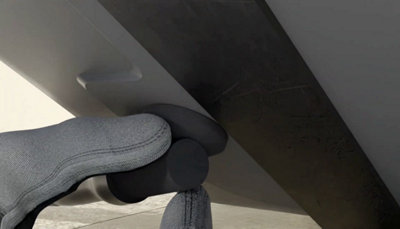

Installez des cales sous l’unité extérieure pour faciliter la pose des pieds et l’installation du joint de vidange.
Installez le joint de vidange sous l’unité et connectez-le au tuyau de drainage.
Équipez tous les pieds avec les patins en caoutchouc fournis.
À cette étape, vous pouvez choisir d’installer des pieds en PVC pour surélever et mieux isoler votre unité extérieure.

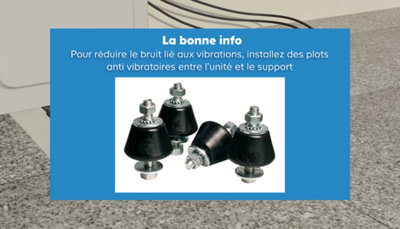

Vous avez également la possibilité d’ajouter des supports antivibratoires pour réduire encore plus le bruit des vibrations.
Les pieds de l’unité extérieure se vissent sur ces plateformes en PVC avec des boulons et des rondelles fournis dans le pack.

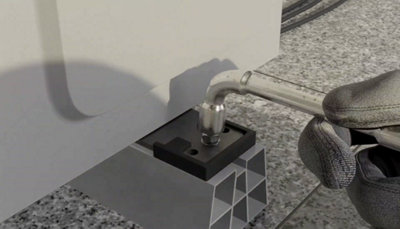

Serrez fermement les boulons avec une clé à pipe pour un maintien solide.
Étape 6 : câblage de l’unité extérieure
Enlevez le cache protégeant les connexions sur l’unité extérieure.
Desserrez les serre-câbles avant de positionner chaque câble dans son logement et de replacer les serre-câbles.

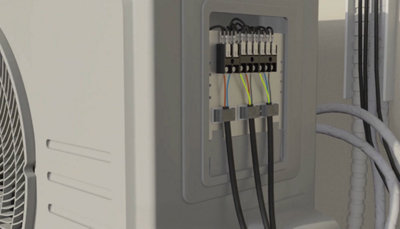

Connectez tous les fils à son bon emplacement et verrouillez le raccordement.
Enfin, replacez le cache sur l’unité.
Étape 7 : mise en route par un professionnel
Faites appel à un chauffagiste professionnel pour vérifier votre installation et réaliser la mise en service.
En effet, les tuyaux et les unités sont préchargés sous vide et le raccordement des conduites de réfrigérant n’est autorisé qu’à un professionnel formé.
Si cette prestation n'est pas offerte dans le pack de fabricant lors de l'achat, vous pouvez demandez un devis à une station technique agréé par le fabricant de votre clim ou à un chauffagiste professionnel.
Le prix de cette prestation pour une pompe à chaleur air-air mono-split (ou climatisation mono-split) varie selon les régions et est compris entre 300 et 500 euros.
Votre climatisation ou votre chauffage est prêt à vous réguler la température de la maison ou du logement.
À l’intérieur, réglez la température avec la télécommande et commencez à réaliser des économies d’énergie par rapport à votre ancien chauffage.
Comment fonctionne une pompe à chaleur ?
En France, il existe 2 principaux types de pompes à chaleur : la pompe à chaleur air-air et la pompe à chaleur air/eau.
La différence tient essentiellement dans le transport des calories et le mode de restitution de la chaleur.
Les 2 systèmes puisent les calories dans l’air ambiant soit pour les restituer sous forme de chauffage et faire monter la température, soit pour les évacuer pour jouer le rôle de climatiseur. Dans ce cas, le fonctionnement est dit réversible.
• La pompe à chaleur air-eau
Elle restitue la chaleur par un circuit d’eau qui circule dans des radiateurs ou un plancher chauffant. Ce mode de fonctionnement est parfaitement adapté à un chauffage central et est largement utilisé en rénovation lors du remplacement d’un chauffage traditionnel avec chaudière au gaz ou au fioul.
Dans ce cas la PAC air/eau est également utiliser pour régler la température de l’eau sanitaire.
• La pompe à chaleur air-air
Elle utilise un ventilo-convecteur (ou split) pour faire circuler l’air réchauffé.
Ce type d’équipement combine 2 avantages principaux : un prix bas à l’achat et un prix réduit pour l’installation.
C’est même un appareil qu’il est possible d’installer soi-même assez facilement.
C’est pour cette raison que la pompe à chaleur air-air est largement utilisée pour la rénovation énergétique d’un logement de petite surface ou pour remplacer un chauffage électrique par convecteurs par exemple.
• La fonction réversible ajoute la climatisation au chauffage.
En permettant un fonctionnement inverse, la pompe à chaleur fait baisser la température à l’intérieur en récupérant les calories de l’air pour les expulser à l’extérieur.
En mode climatisation, c’est la PAC air-air qui refroidit le plus efficacement.
Quels sont les avantages d’une pompe à chaleur air-air ?
La pompe à chaleur air-air peut présenter plusieurs avantages intéressants :
• Son installation peut être facile et ne demande aucune autorisation à l’exception d’un logement en copropriété ou le positionnement de l’unité extérieure en limite de propriété.
• La PAC air-air peut être réversible et jouer le rôle de climatiseur l’été.
• La pompe à chaleur air-air permet des économies d’énergie importantes par rapport à un chauffage électrique traditionnel.
• La pompe à chaleur air-air est le système avec le prix le plus bas
• La PAC air-air est éligible à certaines aides
Prime, bonus, aides pour l’installation d’une pompe à chaleur
Les pompes à chaleur air/eau sont éligibles à la plupart des aides gouvernementales (Ma Prime Rénov, certificat d’économies d’énergie, éco-prêt, etc.) sous certaines conditions de revenus.
Il existe également des forfaits et des bonus liés à certains aménagements ou travaux de rénovation incluant l’installation d’un chauffage par pompe à chaleur air/eau.
• Ma Prime Renov et Ma Prime Renov Sérénité qui permettent de financer des travaux qui améliorent la performance énergétique et qui dépendent des ressources et du type de travaux.
• Le forfait rénovation globale : pour des travaux permettant d’atteindre un gain énergétique de plus de 55 %.
• Bonus « bâtiment basse consommation » : si les travaux de rénovation énergétique permettent de faire passer votre maison ou votre logement en performance énergétique de niveau A ou B.
• Bonus « sortie de passoire énergétique » est un bonus sur Ma Prime Renov lorsque les travaux d’amélioration énergétique (isolation, chauffage, etc.) permettent de sortie la maison ou le logement de la catégorie « passoire thermique »
La plupart de ces aides sont conditionnées par la réalisation d’un audit et l’avis donne par l’agence en charge des aides gouvernementales.
Une pompe à chaleur air-air réversible jouant à la fois le rôle de clim et de chauffage n’est pas éligible à toutes les aides gouvernementales prévues pour les travaux de rénovation énergétique.
Cependant sous certaines conditions d’efficacité, il est possible d’obtenir des aides de la part des fournisseurs d’énergie dans le cadre du certificat d’économies d’énergie.
Dans ce cas, le COP ou coefficient de performance doit être supérieur ou égal à 3,9.
Le COP qui tend à être remplacé par le SCOP qui colle plus à la réalité du fonctionnement et du climat est un indicateur d’efficacité énergétique et de rendement. C’est un rapport entre la quantité d’énergie produite et l’électricité consommée.
Il n’y a aucune prime, ni d’aides à la rénovation énergétique pour un climatiseur seul, c’est donc bien la double fonction chauffage/climatisation de la pompe à chaleur air-air réversible qui ouvre les droits aux aides.
Quelle puissance choisir pour une pompe à chaleur ?
La pompe à chaleur air-air peut donc être une solution de chauffage et de climatisation, mais dans ce cas il est difficile d’estimer la puissance nécessaire. Il faut à la fois combiner la puissance pour faire monter la température en hiver et celle indispensable à abaisser suffisamment la température en été.
De plus cette puissance doit tenir compte du climat du lieu d’habitation, du type de logement et de sa superficie, du confort souhaité et même de l’isolation de la maison.
Nos conseillers se tiennent à votre disposition afin de répondre à toutes vos questions et vous apporter tous les conseils pour choisir et installer votre pompe à chaleur prête à poser.
