Comment installer une VMC simple flux

Etape 1 : Installer le caisson d'extraction

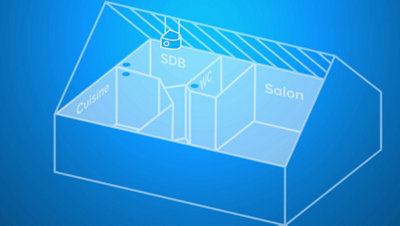

L’installation du caisson d'extraction se fait généralement dans les combles.

Il est recommandé d’installer le caisson d’extraction le plus au centre possible des bouches d'extraction.

Le caisson d’extraction est suspendu à la charpente et éloigné des chambres afin d'éviter au maximum les nuisances sonores.

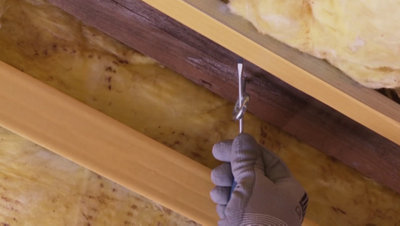

Afin d’installer le caisson d’extraction de votre système de VMC simple flux, vissez un ou plusieurs pitons dans la charpente.

Vous pouvez vous aider d'un tournevis pour visser complètement les pitons.

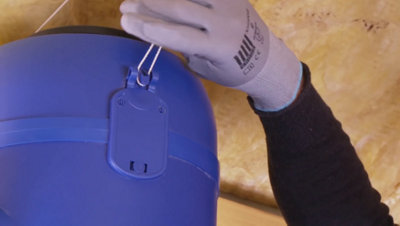

Puis suspendez le caisson aux pitons à l'aide de la cordelette de maintien et réglez la hauteur du caisson d’extraction à votre convenance.

• Etape 2 : Installer les bouches d'extraction

Le diamètre des bouches d’extraction et des gaines va être différent en fonction du type de pièce.

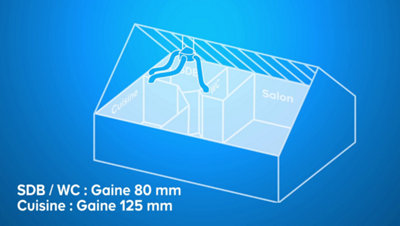

Ainsi, pour la ventilation des toilettes et de la salle de bain, on utilise des bouches d'extraction et des gaines de 80 millimètres de diamètre, pour la cuisine des bouches d’extraction et des gaines de 125 millimètres de diamètre.

Avant de procéder à l’installation des bouches d’extraction dans une pièce, commencez par déterminer leur emplacement au plafond.

Ici nous allons installer les bouches d’extraction sur plafond et murs en plaques de plâtre.

A l'aide d'un détecteur de métaux, repérez le passage des fourrures métalliques dans le mur afin d’installer votre bouche d'extraction sans aucun risque.

Percez le mur avec une scie cloche adaptée au diamètre des manchettes de la bouche d’extraction.

Rabattez les languettes de blocage de la bouche d’extraction et insérez-les progressivement dans leur logement en tournant dans le sens des aiguilles d'une montre jusqu'en butée.

À défaut d'une scie cloche adaptée, utilisez une scie à guichet.

Positionnez alors le côté plat des manchettes de la bouche d’extraction contre le mur à l'endroit déterminé et placez les repères de perçage dans les fentes des manchettes.

Effectuez un trou à l'intérieur des repères et sciez le mur à la scie à guichet en suivant le traçage.

Ensuite ouvrez les capots de protection des bouches d'extraction en vous aidant d'un tournevis.

Positionnez les supports des bouches d'extraction dans les manchettes correspondantes.

Repérez les trous de fixation des supports des bouches d’extraction. Percez et chevillez le plafond avec des chevilles adaptées.

Placez les supports des bouches d’extraction et vissez-les.

Ici, la bouche d'extraction des toilettes est équipée d'un détecteur de présence qui va permettre le déclenchement de la ventilation.

Installez-y une pile 9 volts avant de refermer les capots de protection des bouches d'extraction.

• Etape 3 : Raccorder les bouches d’extraction au caisson

L’exemple concernant un type de VMC hygroréglable, il faut utiliser des conduits isolés avec de la laine de verre pour effectuer le raccord entre les bouches et le caisson d’extraction situé dans les combles.

L'utilisation de conduits isolés est également obligatoire dans les combles hors des volumes chauffés.

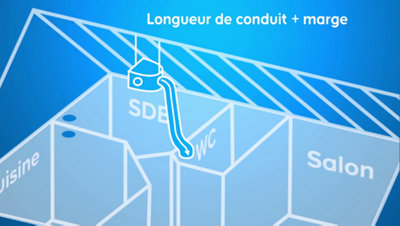

Mesurez la longueur de conduits nécessaires pour relier la manchette au caisson d'extraction en laissant un peu de marge.

Les conduits doivent observer une pente régulière jusqu'au caisson d’extraction, ne doivent pas être écrasés, et ne doivent pas former de cuvette qui retiendrait une éventuelle condensation.

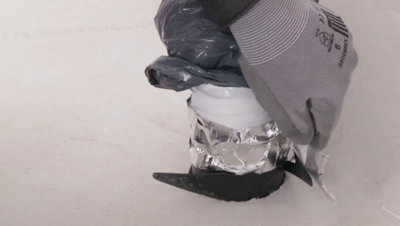

Repliez légèrement la couche isolante.

Emboîtez la gaine intérieure du conduit sur la manchette de la bouche d’extraction et scotchez-la avec de l'adhésif afin d'assurer une parfaite étanchéité.

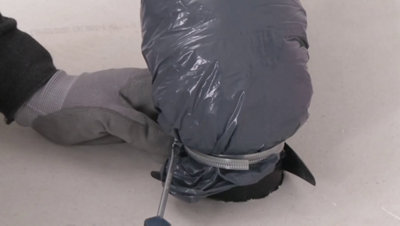

Replacez l'isolant et serrez le collier de fixation.

Faites de même avec les autres conduits au niveau des autres bouches d'extraction.

Pour le raccordement au caisson d’extraction, notre kit est équipé de raccords rapides.

Voici alors comment procéder :

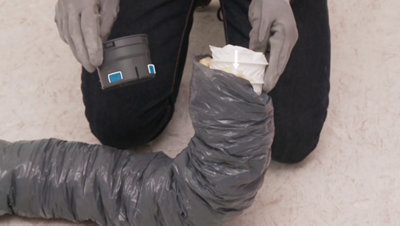

Insérez le connecteur côté ergo à l'intérieur de la gaine souple.

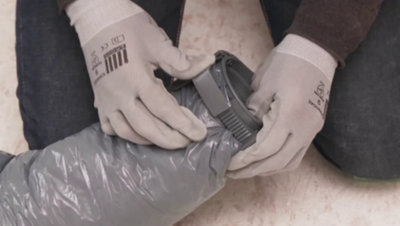

Fixer la gaine sur le connecteur avec de l'adhésif. Puis remontez l'isolant autour du connecteur et positionnez le collier autour.

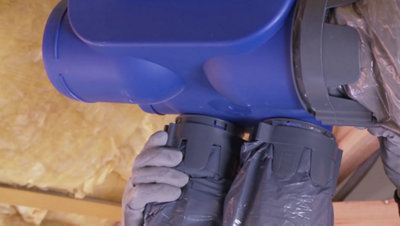

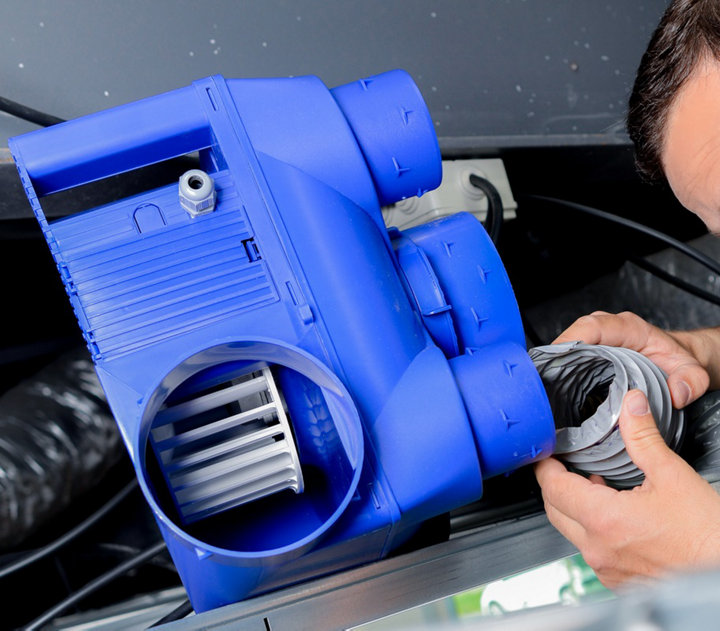

Clipsez ensuite le connecteur sur l'entrée correspondante du caisson d'extraction et tournez d'un quart de tour.

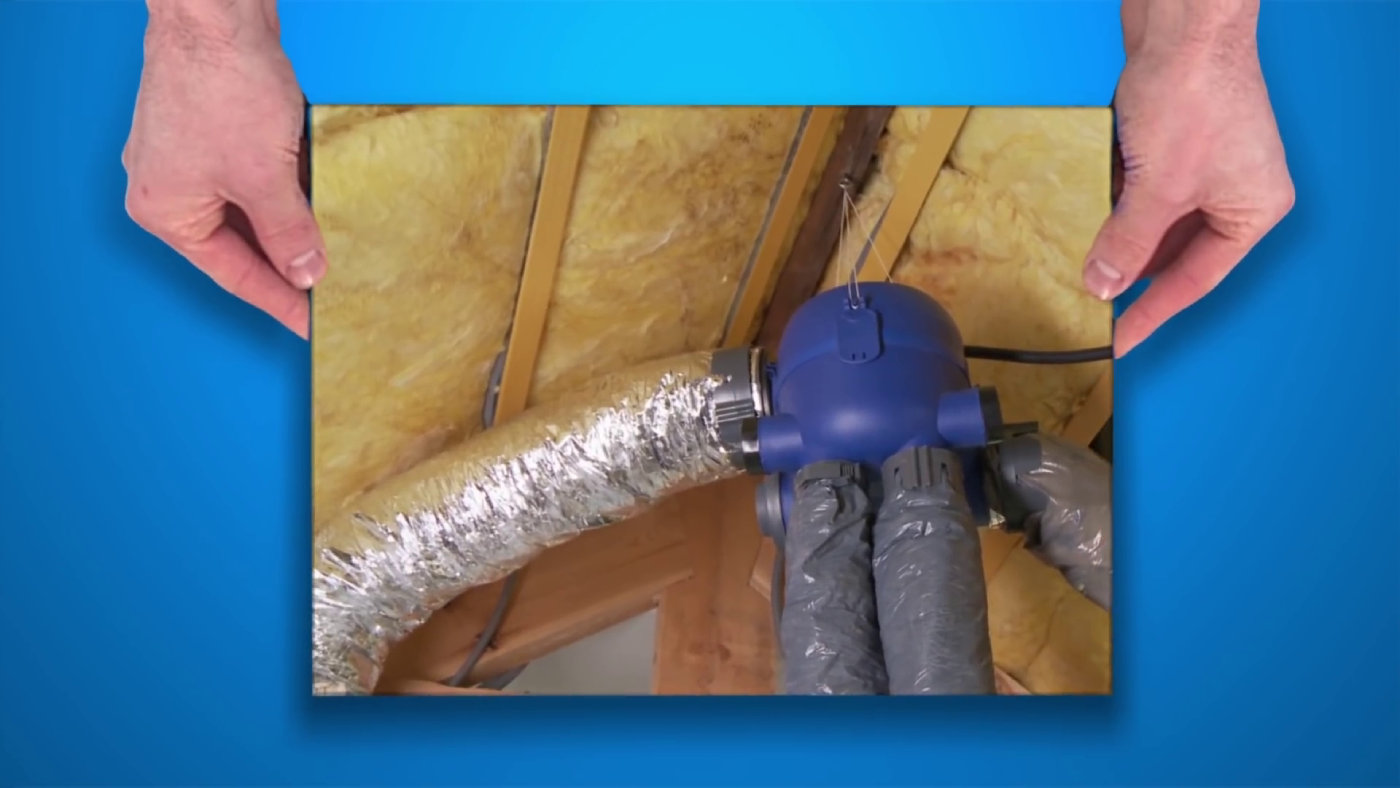

Ici nous relions 3 conduits au caisson d’extraction et nous devons boucher les entrées libres du caisson en y insérant les bouchons fournis.

• Etape 4 : Pose de l'évacuation

Le caisson d’extraction est équipé d'un rejet d'air de 160 millimètres de diamètre.

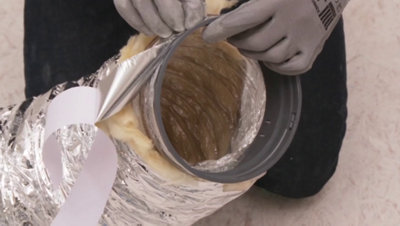

Insérez le connecteur 160 millimètres côté ergo à l'intérieur de la gaine souple.

Fixez avec de l'adhésif autour du connecteur.

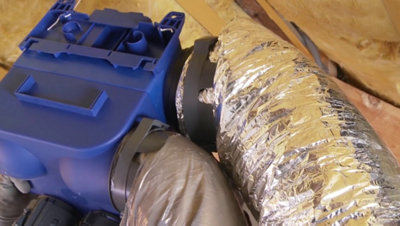

Remontez l'isolant autour du connecteur et positionnez le collier autour.

Puis clipsez le connecteur sur la sortie du caisson d'extraction.

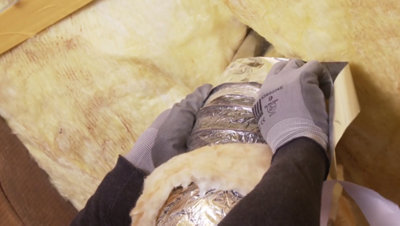

Insérez le conduit d'évacuation autour de la sortie de toiture ou de la sortie murale le cas échéant.

Appliquez de l'adhésif autour de la sortie toiture.

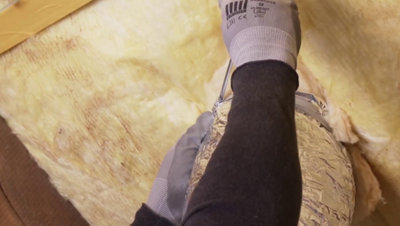

Serrez le collier de fixation autour du conduit d'évacuation de diamètre 160 millimètres et fixez-le par vissage autour de la sortie de toiture.

• Etape 5 : Effectuer le raccordement électrique

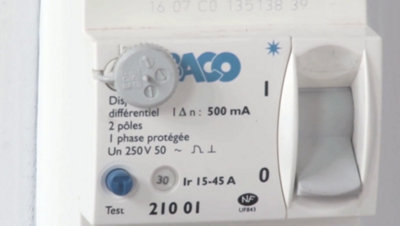

Commencez par couper l'alimentation électrique au niveau du tableau.

Puis déroulez la gaine électrique en attente jusqu'au caisson d’extraction.

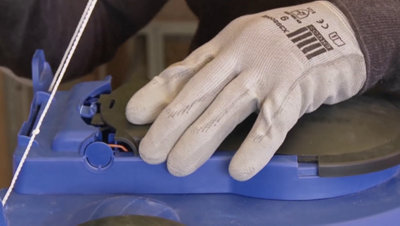

Déverrouillez la trappe de branchement à l'aide d'un tournevis et faites-la coulisser sur le caisson.

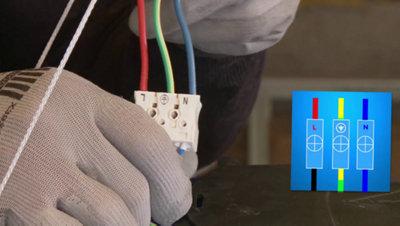

Dénudez les fils de votre installation sur 1 centimètre.

Connectez environ les fils au bornier du caisson d’extraction en respectant le code couleur : bleu pour le neutre, rouge pour la phase, et vert-jaune pour la terre.

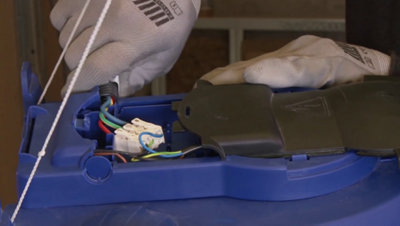

Glissez la gaine dans le passage de gaines du caisson et refermez la trappe d'accès au bornier électrique.

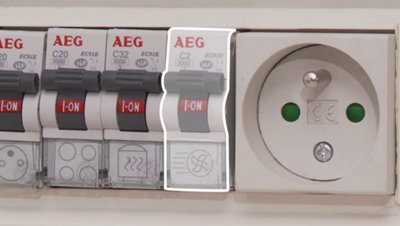

Le câble d'alimentation du caisson d’extraction doit être relié au tableau électrique de votre logement par un disjoncteur divisionnaire 2 ampères.

Rétablissez l'alimentation électrique et vérifiez le bon fonctionnement de l'installation de votre VMC simple flux hygroréglable.
