Comment remplacer un radiateur par un sèche-serviettes eau chaude

L’installation d’un sèche-serviettes de chauffage central

Vous avez décidé de changer votre radiateur et de le remplacer par un sèche-serviettes à eau chaude sanitaire ? Avant de profiter de ce nouvel appareil de chauffage dans votre salle de bains, notre tutoriel vidéo vous accompagne pas à pas pour réussir le démontage de votre radiateur ainsi que l’installation de votre sèche-serviettes de chauffage central.

L’installation d’un sèche-serviettes de chauffage central

Poser un sèche-serviettes de chauffage central à la place d’un radiateur

Suivez les 5 étapes pour installer votre sèche-serviettes à eau chaude sanitaire :

  1. Démonter le radiateur eau chaude
  2. Poser les fixations du sèche-serviettes
  3. Équiper et poser le sèche-serviettes
  4. Raccorder le sèche-serviettes
  5. Réaliser le remplissage du sèche-serviettes

Avant de commencer

Nous allons remplacer le radiateur eau chaude situé sous la fenêtre par un sèche-serviettes eau chaude placé à droite de la fenêtre. Il sera donc nécessaire de prolonger les tuyaux du réseau d’eau.

Important

Sur une installation classique, un radiateur eau chaude se compose de 4 éléments :

  • En partie haute, un robinet de départ permet de régler l’arrivée d’eau chaude.
  • À l’opposé se trouve un robinet de purge.
  • En partie basse, un té de réglage situé à la sortie du radiateur permet le retour de l’eau chaude vers le réseau.
  • À l’opposé se trouve un bouchon ou robinet de vidange.

Étape 1 : Démonter le radiateur eau chaude

Étape 1 : Démonter le radiateur eau chaude

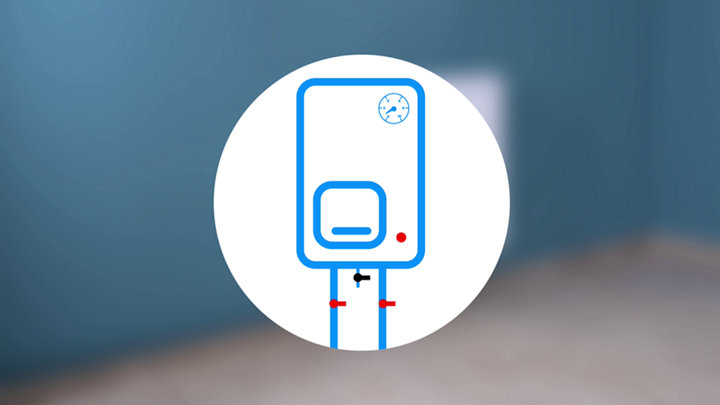

Avant toute intervention sur le réseau de chauffage central, éteignez la chaudière et fermez les vannes de départ et de retour à la chaudière.

La bonne info

Pour démonter votre ancien radiateur sans vider l’eau de votre réseau de chauffage, fermez les têtes et les tés de réglage de tous vos radiateurs, à l’exception de ceux du radiateur à démonter.

Étape 1 : Démonter le radiateur eau chaude

Pour vidanger le radiateur à démonter, commencez par le purger afin de réduire la pression de l’eau.

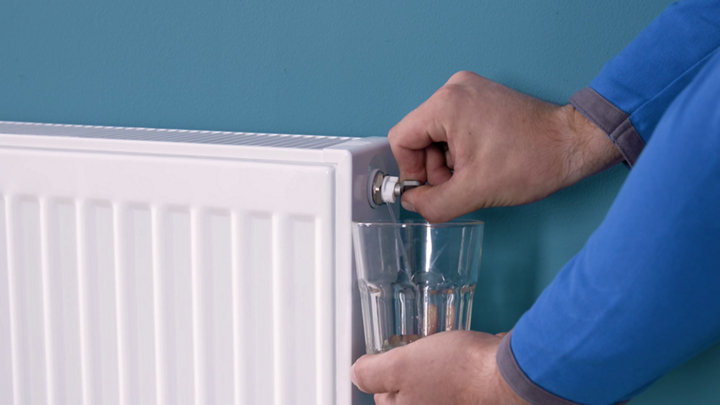

Placez un verre sous le robinet de purge et ouvrez-le doucement à l’aide d’une clé de purge. Une fois le radiateur purgé, refermez le robinet.

Étape 1 : Démonter le radiateur eau chaude

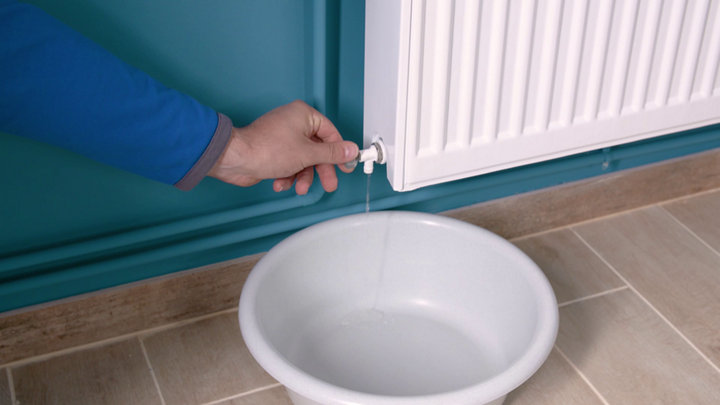

Si votre radiateur est équipé d’un robinet de vidange, ouvrez-le afin de vider le radiateur. Si votre radiateur ne possède pas de robinet de vidange, desserrez doucement l’écrou du té de réglage. Pendant que l’eau s’évacue, faites un appel d’air en ouvrant le robinet de purge. La vidange du radiateur sera plus rapide.

Étape 1 : Démonter le radiateur eau chaude

Lorsque le radiateur ne contient plus d’eau, démontez-le.

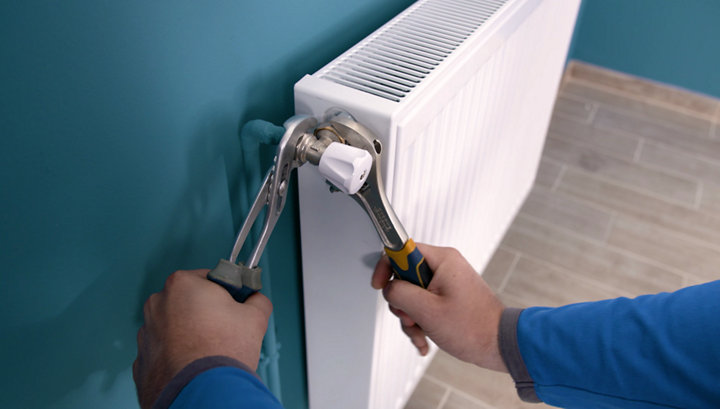

Dévissez les écrous libres du robinet de départ et du té de réglage de retour à l’aide d’une pince multiprise et d’une clé à molette. Finissez de les dévisser à la main.

Soulevez ensuite le radiateur pour le dégager des fixations murales. Enfin, dévissez et retirez les fixations murales.

Étape 2 : Poser les fixations du sèche-serviettes

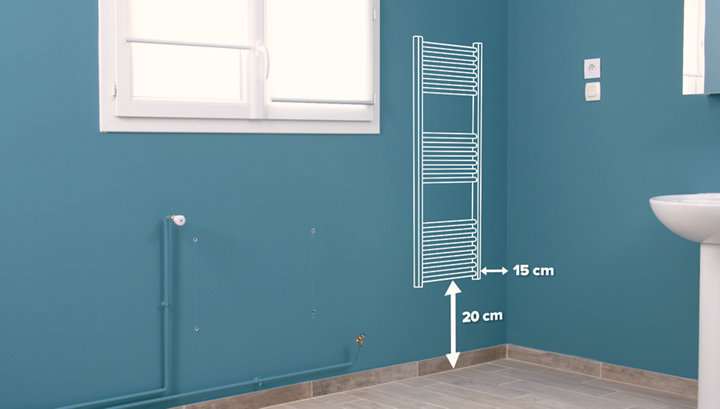

Pour une bonne diffusion de la chaleur, placez votre sèche-serviettes à minimum 15 cm d’un angle et 20 cm du sol.

Étape 2 : Poser les fixations du sèche-serviettes

Avant de poser les fixations du sèche-serviettes, repérez son futur emplacement sur le mur. Tracez l’axe horizontal des fixations murales hautes, en vous reportant à la notice de montage de votre appareil.

Étape 2 : Poser les fixations du sèche-serviettes

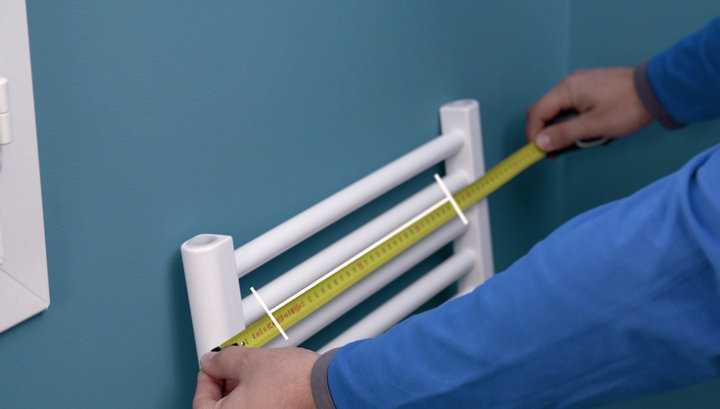

Ensuite, mesurez et repérez l’emplacement des 2 fixations hautes sur le sèche-serviettes. Reportez ces mesures sur l’axe horizontal que vous avez tracé sur le mur.

Faites de même pour les fixations basses.

Étape 2 : Poser les fixations du sèche-serviettes

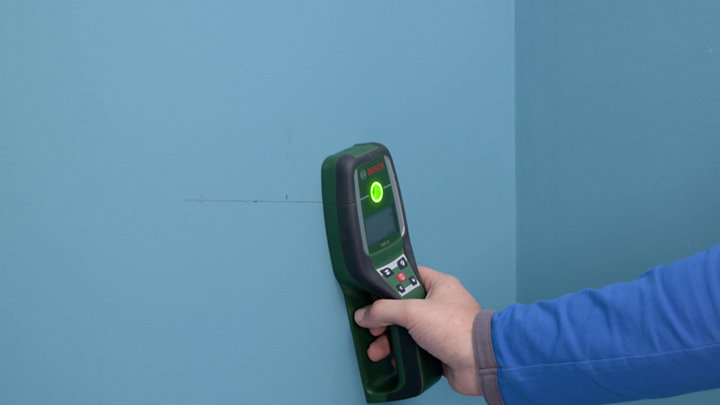

Avant de percer les trous de fixation, vérifiez qu’aucun obstacle n’est présent dans le mur à l’aide d’un détecteur de métaux. Ajustez vos repères de fixation si nécessaire.

Percez le mur, puis placez des chevilles adaptées à la nature de votre mur.

Étape 2 : Poser les fixations du sèche-serviettes

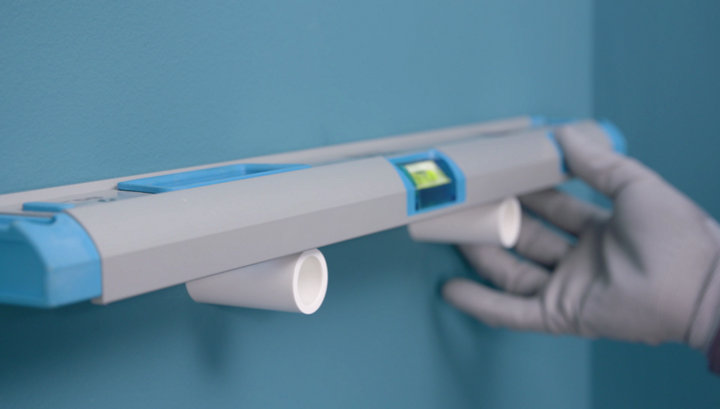

Vissez les pattes de fixation du sèche-serviettes. Utilisez un niveau pour vérifier qu’elles sont bien horizontales et ajustez-les si nécessaire.

Étape 3 : Équiper et poser le sèche-serviettes

Étape 3 : Équiper et poser le sèche-serviettes

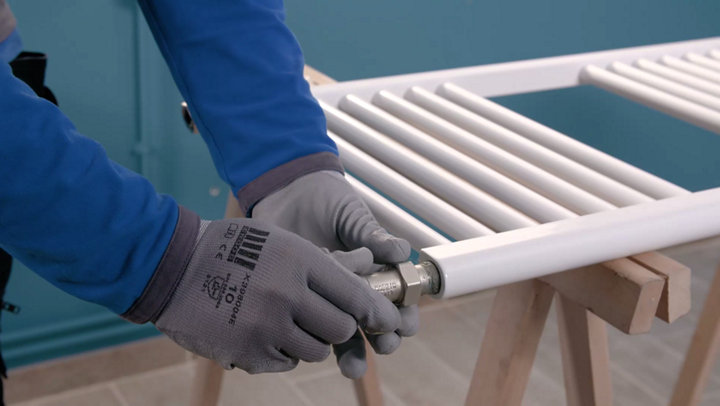

Pour préparer votre sèche-serviettes, retirez tous ses capuchons à l’aide d’une pince plate. Sur le haut du sèche-serviettes, vissez le bouchon simple et le bouchon purgeur aux emplacements qui leur sont réservés, en vous conformant à la notice de montage de votre appareil. Terminez de visser les bouchons à l’aide d’une clé à molette.

Étape 3 : Équiper et poser le sèche-serviettes

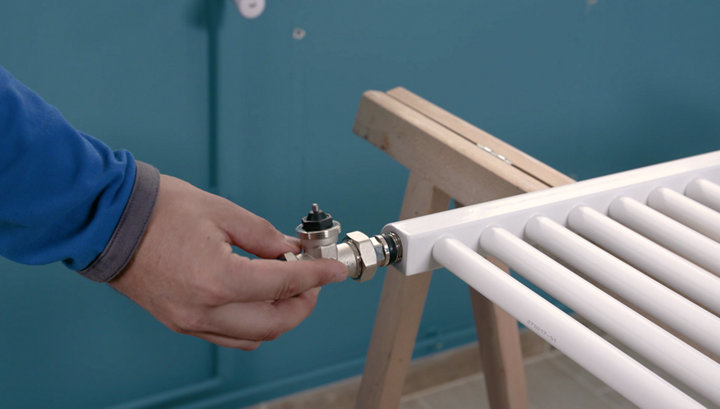

Sur la partie basse du sèche-serviettes, placez le corps thermostatique dans son emplacement et vérifiez qu’il est équipé d’un joint d’étanchéité.

Dévissez l’écrou libre puis vissez à l’aide d’une clé mâle.

Étape 3 : Équiper et poser le sèche-serviettes

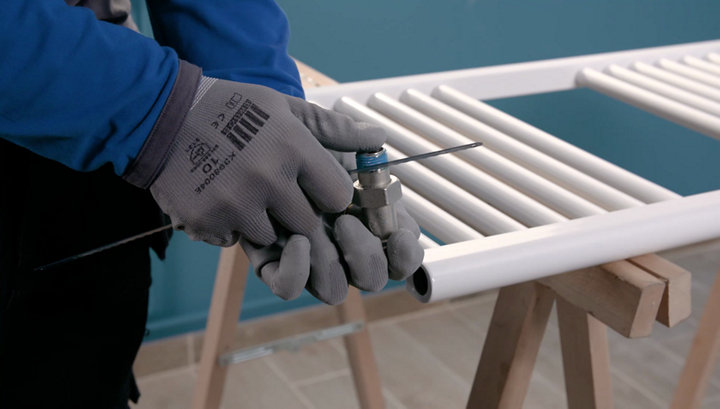

Avant d’installer le té de réglage, griffez son filetage à l’aide d’une lame de scie à métaux. Entourez ensuite le filetage de filasse, en l’enroulant dans le sens des aiguilles d’une montre, puis appliquez de la pâte à joint sur la filasse. Insérez le té de réglage dans son emplacement et vissez-le légèrement. Dévissez l’écrou libre puis vissez à l’aide d’une clé mâle.

Étape 3 : Équiper et poser le sèche-serviettes

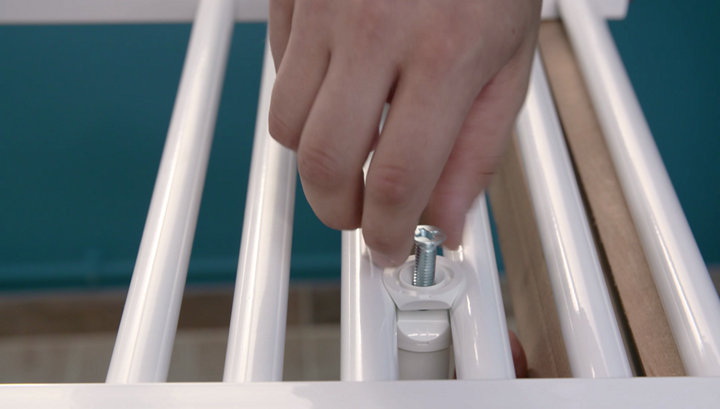

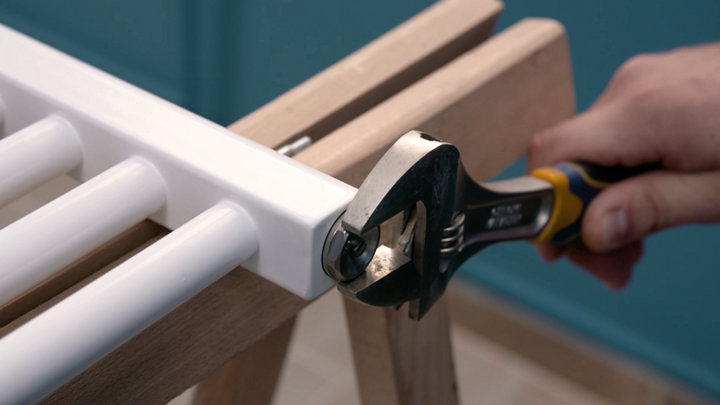

Installez les pattes de fixation en les vissant sur le sèche-serviettes, sans les serrer.

Enfin, posez le sèche-serviettes sur les fixations murales et vissez.

Étape 4 : Raccorder le sèche-serviettes

Afin de raccorder le sèche-serviettes aux réseaux d’eaux, il est parfois nécessaire d’adapter la longueur des tuyaux.

Étape 4 : Raccorder le sèche-serviettes

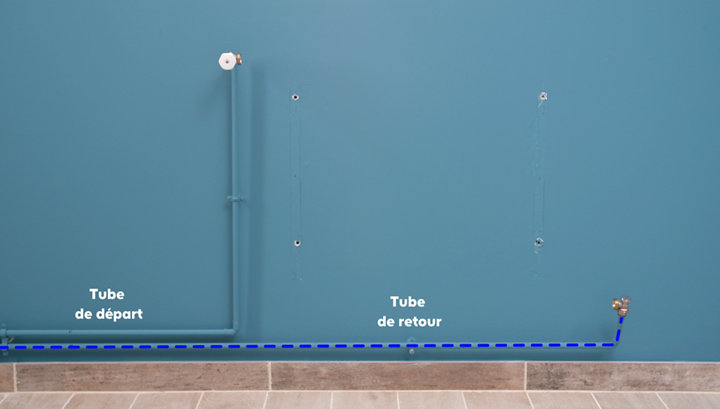

Commencez par repérer les tubes de départ et de retour d’eau. Le tube de départ est le tube sur lequel la tête thermostatique ou le robinet de l’ancien radiateur était fixé. Le tube de retour était relié à son té de réglage.

Étape 4 : Raccorder le sèche-serviettes

Pour pouvoir installer les nouveaux raccords de tubes, les tubes existants doivent être coupés l’un après l’autre, avant l’emplacement de leur premier collier de fixation simple.

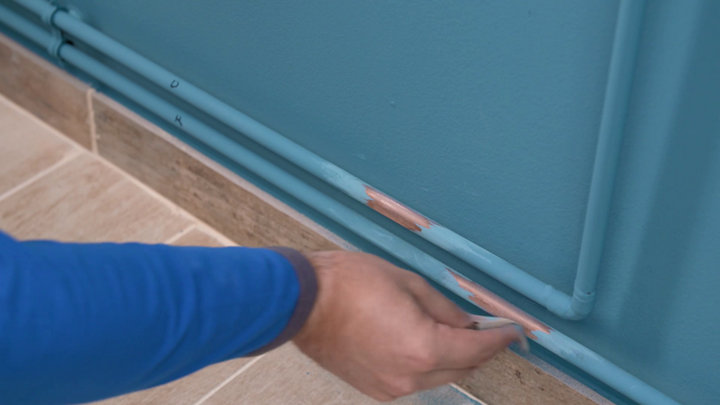

Déterminez les repères de coupe et poncez-les.

Étape 4 : Raccorder le sèche-serviettes

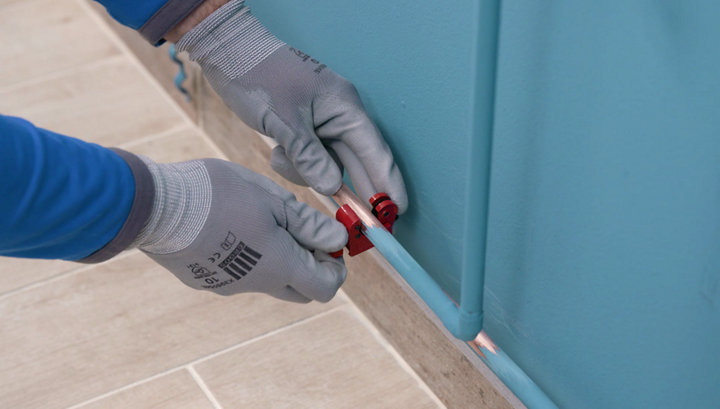

Pour faciliter la coupe des tubes, dévissez les colliers de fixation qui se situent avant et après vos repères de coupe. Utilisez un mini coupe-tube pour couper les tuyaux.

Retirez les colliers de fixation en dévissant leurs pattes à vis.

Étape 4 : Raccorder le sèche-serviettes

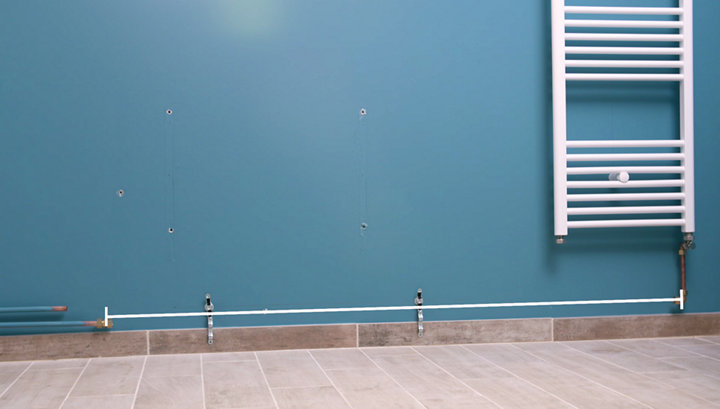

Repérez l’axe entre les 2 tubes existants et reportez la mesure jusqu’au sèche-serviettes. Tracez cet axe à l’aide d’une règle de maçon.

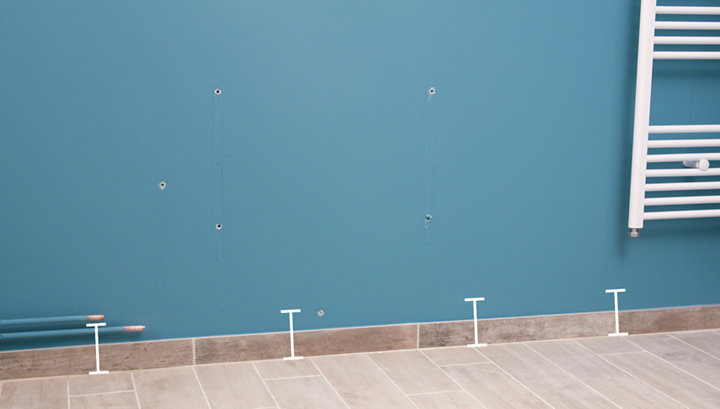

Ensuite, marquez l’emplacement des futurs colliers de fixation. Ils doivent être placés tous les 50 cm environ.

Étape 4 : Raccorder le sèche-serviettes

À l’aide d’un détecteur de métaux, vérifiez l’absence d’obstacle dans le mur au niveau des repères de fixation des colliers et ajustez vos repères si nécessaire.

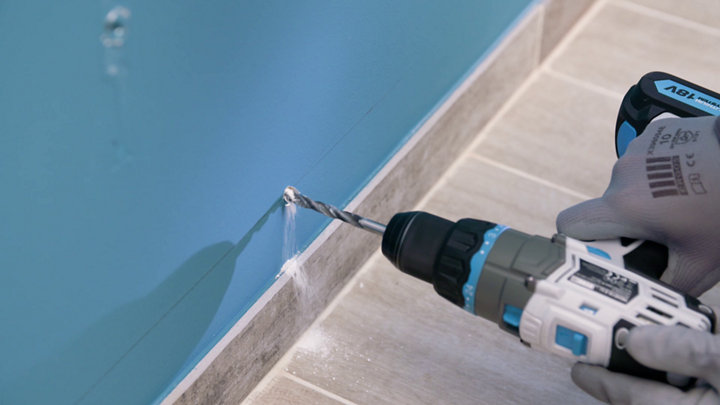

Puis, percez et insérez des chevilles adaptées à la nature de votre mur.

Étape 4 : Raccorder le sèche-serviettes

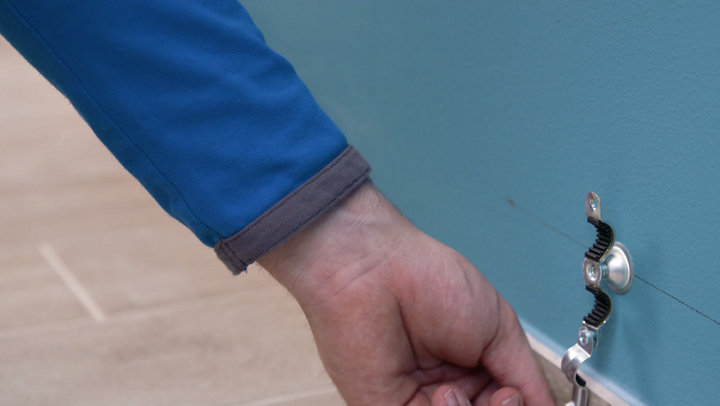

Préparez les colliers de fixation en assemblant la patte à vis, la rosace puis le collier, dans cet ordre. Vissez ensuite les colliers de fixation aux chevilles et ouvrez-les.

Une fois les colliers fixés, nous allons installer les nouveaux tubes de réseau d’eau, en commençant par le tube de retour.

Étape 4 : Raccorder le sèche-serviettes

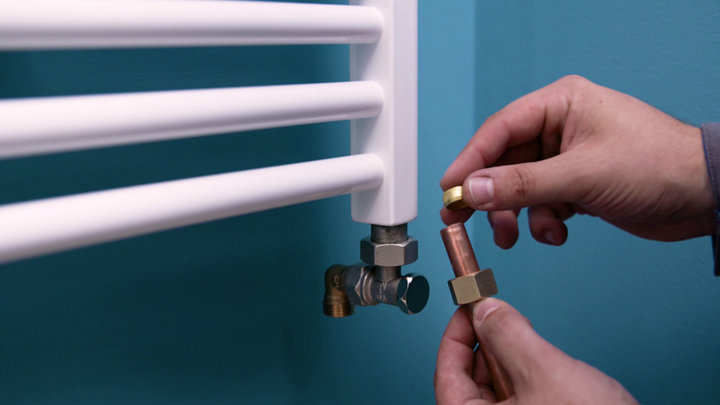

Commencez par griffer le filetage d’un raccord bicône adapté à la configuration de votre installation à l’aide d’une lame de scie à métaux. Puis, entourez-le de filasse que vous fixerez avec de la pâte à joint.

Étape 4 : Raccorder le sèche-serviettes

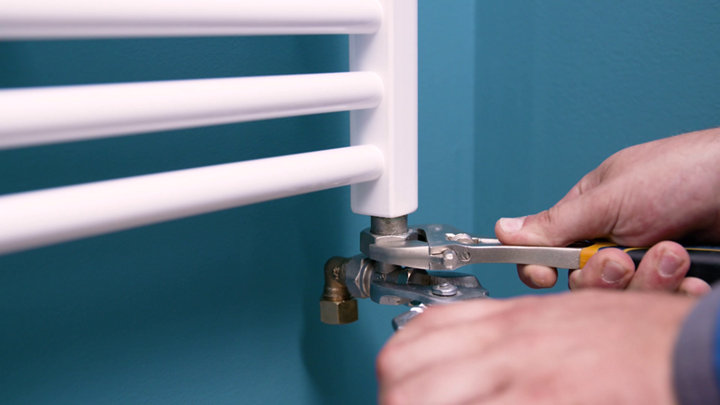

Vissez ensuite le té de réglage sur le raccord puis serrez à l’aide d’une pince multiprise et d’une clé à molette.
Vissez le té de réglage sur le sèche-serviettes puis serrez-le.

Étape 4 : Raccorder le sèche-serviettes

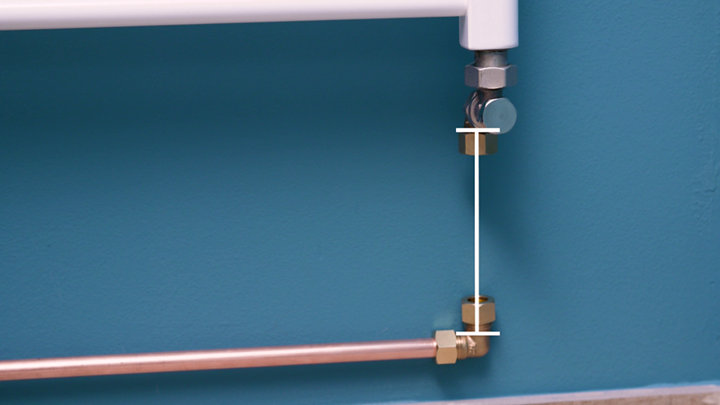

Afin de calculer la taille des tubes à installer, placez un premier tube sur les colliers de fixation les plus proches du sèches-serviettes. Équipez le tube d’un raccord bicône coudé et alignez-le sous le raccord du té de réglage du sèche-serviettes. Mesurez ensuite la distance entre ces 2 raccords puis retirez le tube horizontal.

Étape 4 : Raccorder le sèche-serviettes

Coupez un tube de même longueur. Lissez l’intérieur des 2 extrémités du tube à l’aide d’un ébavureur. Dévissez l’écrou libre du raccord bicône. Placez-le autour du tube, puis glissez l’olive. Vissez le tout sur le raccord du té de réglage, en vérifiant leur bon alignement afin d’assurer l’étanchéité de l’ensemble.

Étape 4 : Raccorder le sèche-serviettes

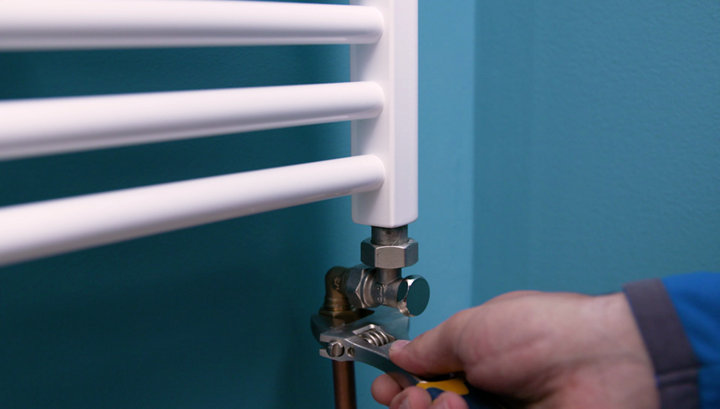

Serrez l’écrou libre sur le raccord à l’aide d’une clé à molette.

Placez un coude bicône à l’autre extrémité du tube vertical.

Étape 4 : Raccorder le sèche-serviettes

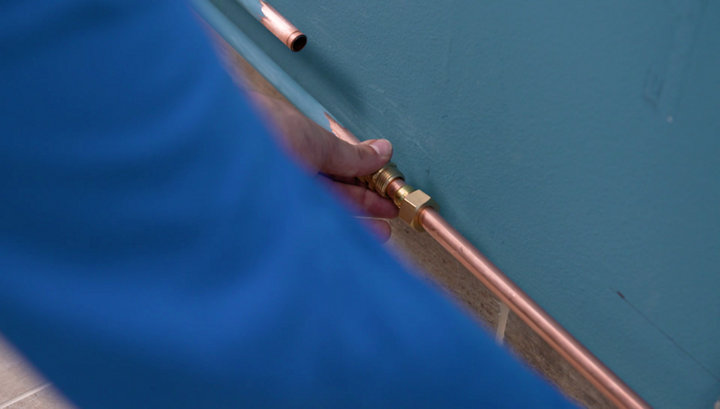

Placez ensuite un manchon bicône sur le tube horizontal de retour et serrez-le. Mesurez la distance entre les 2 raccords. Coupez un tube de taille correspondante puis lissez ses extrémités. Dévissez et retirez le coude bicône placé sur le tube vertical. Insérez-le sur le tube horizontal et serrez.

Étape 4 : Raccorder le sèche-serviettes

Ensuite, dévissez l’écrou du manchon placé sur l’ancien tube, insérez-le sur le nouveau tube et placez l’olive. Vissez et serrez.

Procédez de même pour raccorder le tube horizontal et le tube vertical.

Étape 4 : Raccorder le sèche-serviettes

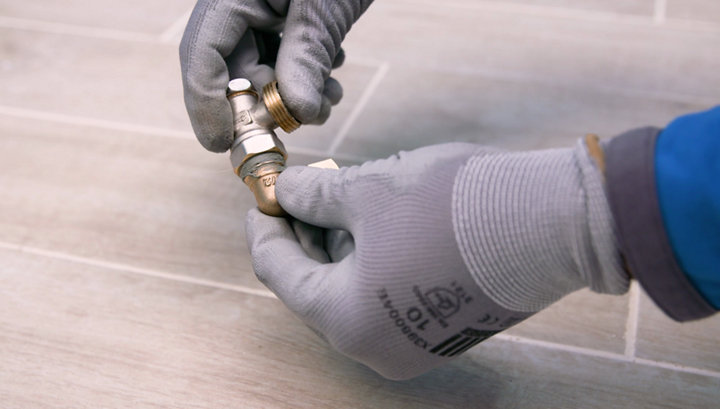

Passez à l’installation du corps thermostatique du sèche-serviettes. Commencez par le visser à un raccord bicône dont le filetage est enrobé de filasse et de pâte à joint.

Puis fixez l’ensemble sur le sèche-serviettes.

Étape 4 : Raccorder le sèche-serviettes

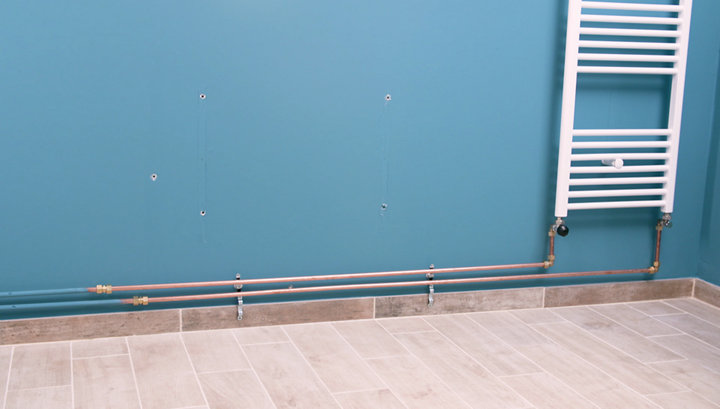

Installez ensuite le tube de départ en répétant les opérations effectuées pour la pose du tube de retour.

Terminez en refermant l’ensemble des colliers de fixation. Les tubes sont maintenant installés.

Étape 5 : Réaliser le remplissage du sèche-serviettes

Étape 5 : Réaliser le remplissage du sèche-serviettes

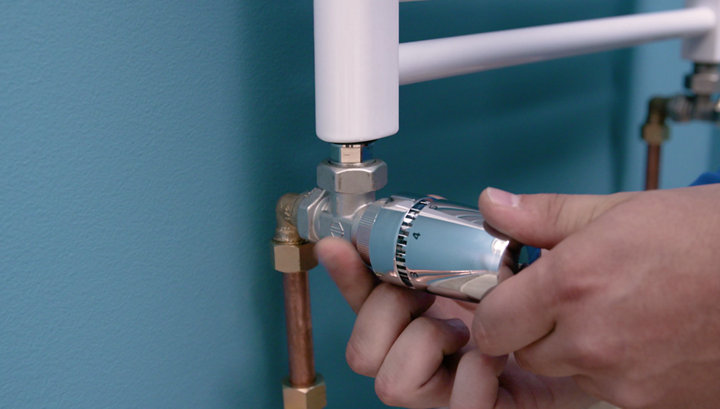

Installez la tête thermostatique : retirez le capuchon du corps thermostatique puis ouvrez la tête thermostatique en position maximum avant de la visser.
Ensuite, dévissez le bouchon du té de réglage et ouvrez-le au maximum à l’aide d’une clé mâle. Revissez le bouchon.

Étape 5 : Réaliser le remplissage du sèche-serviettes

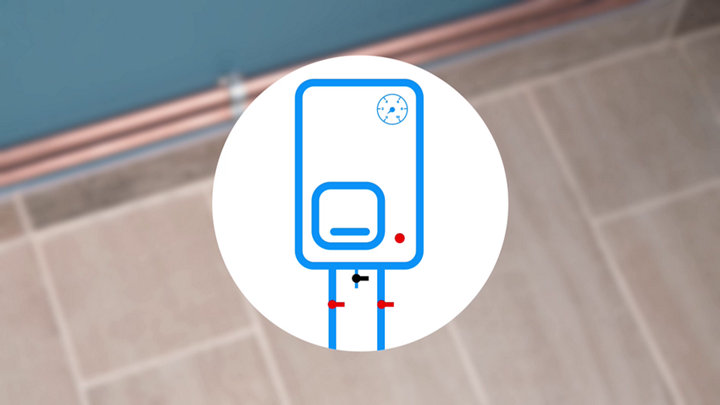

En partie haute, fermez le bouchon de purge à l’aide de la clé de purge. Sur la chaudière, ouvrez le robinet de remplissage. Faites monter la pression hydraulique jusqu’à 2 bars en vous référant au manomètre sur la chaudière. Refermez ensuite le robinet de remplissage.

Étape 5 : Réaliser le remplissage du sèche-serviettes

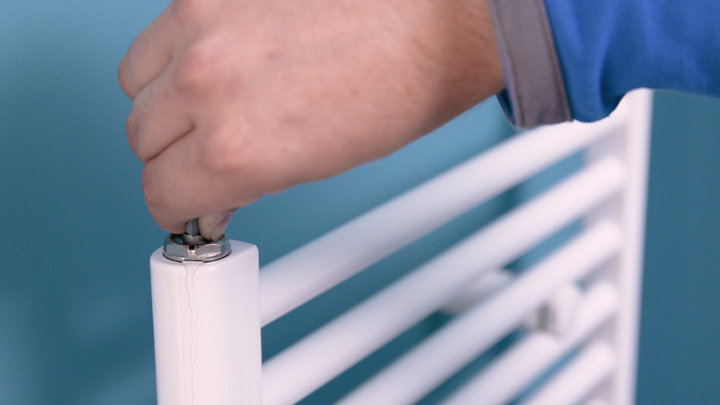

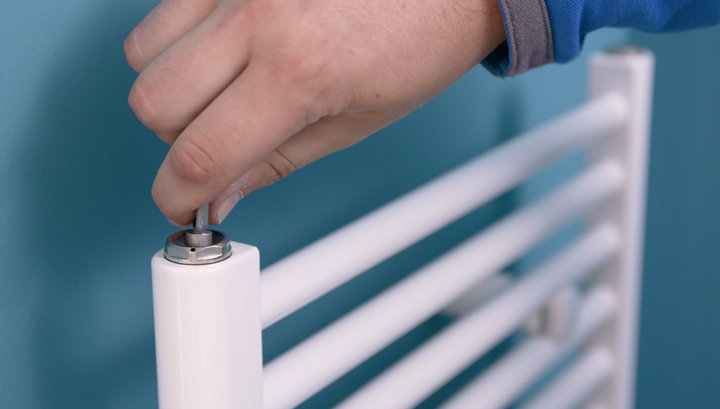

Sur le sèche-serviettes, ouvrez le bouchon de purge pour chasser l’air du réseau d’eau.

Lorsque l’air a été totalement évacué, refermez le bouchon de purge.

Étape 5 : Réaliser le remplissage du sèche-serviettes

Vérifiez que la pression indiquée sur le manomètre est inférieure à 1 bar. Lorsque c’est le cas, répétez les opérations précédentes sur la chaudière et le purgeur du sèche-serviettes, jusqu’à ce que de l’eau s’échappe du purgeur. Cette arrivée d’eau indique que le sèche-serviettes est correctement rempli.

Étape 5 : Réaliser le remplissage du sèche-serviettes

Vérifiez l’étanchéité des raccords. Resserrez-les si nécessaire.

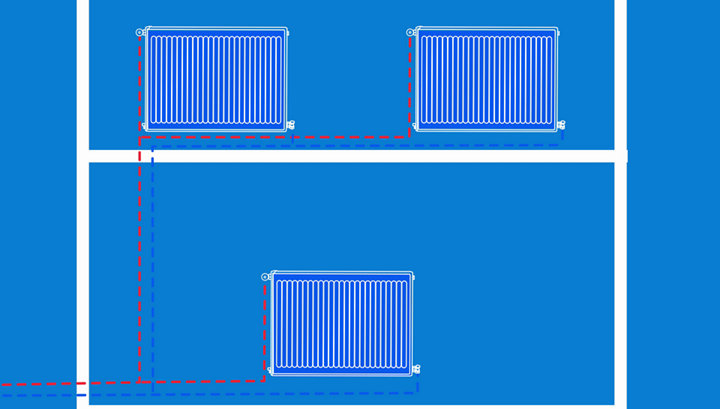

Ouvrez toutes les têtes de radiateurs et les tés de retour de votre installation de chauffage. Pour un confort optimal, veillez à ce que l’eau circule de façon homogène dans le circuit.

Étape 5 : Réaliser le remplissage du sèche-serviettes

Sur la chaudière, ouvrez les vannes de départ et de retour puis allumez-la. Vérifiez la pression et faites l’appoint pour atteindre 1,5 bar.

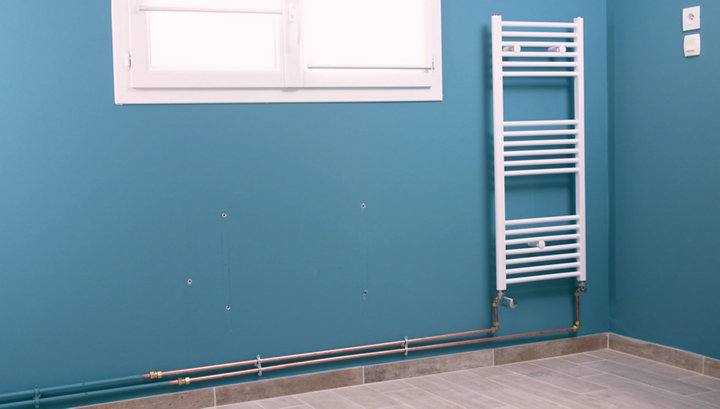

Enfin, finalisez l’installation de votre sèche-serviettes. Rebouchez les trous de fixation de l’ancien radiateur et réalisez les finitions murales.

Étape 5 : Réaliser le remplissage du sèche-serviettes

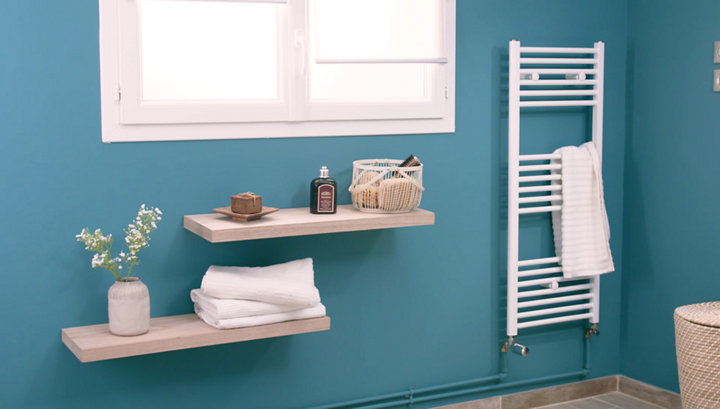

Votre sèche-serviettes diffuse désormais une température agréable et maintient vos serviettes au chaud.
