Comment utiliser un multimètre

Tout savoir sur l’utilisation d’un multimètre

Le multimètre est un instrument de mesure polyvalent indispensable à tout électricien, mais également très pratique à la maison. En position voltmètre, il permet de mesurer la tension d’un circuit (en volts), ce qui est essentiel pour vérifier les alimentations et les batteries. En tant qu’ampèremètre, il mesure l’intensité du courant (en ampères) permettant de diagnostiquer les problèmes de surcharge ou de court-circuit.

En mode ohmmètre, il évalue la résistance en ohms, utile pour vérifier l’intégrité des composants et des circuits. Découvrez en étapes et en images comment utiliser un multimètre.

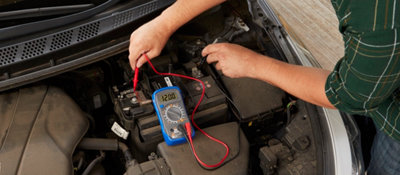

Utilisation d'un multimètre sur une batterie de voiture

L'utilisation d'un multimètre

À quoi sert un multimètre ?

Schéma de fonctionnement électrique

Un multimètre est un appareil polyvalent utilisé pour mesurer diverses grandeurs électriques telles que :

•    La tension : également appelée « différence de potentiel » ou « voltage », la tension est une grandeur électrique exprimée en Volts (V). Elle peut être continue ou alternative, selon l’origine de la source. Mesurer la tension permet, par exemple, de vérifier l’état des alimentations et des batteries.

•    Le courant : dans un circuit est fermé, la tension génère un courant. En tant qu’ampèremètre, le multimètre mesure ce courant (intensité) en ampères (A), permettant de diagnostiquer les problèmes de surcharge ou de court-circuit.

•    La résistance : le courant présente une résistance, mesurée en « ohms » (Ω). En mode ohmmètre, un multimètre évalue cette résistance pour tester l’intégrité des composants et des circuits.

Quels sont les différents types de multimètres ?

On distingue deux types de multimètres : la version numérique qui affiche directement les valeurs sur son écran digital, et la version analogique qui demande de bien savoir lire le cadran.

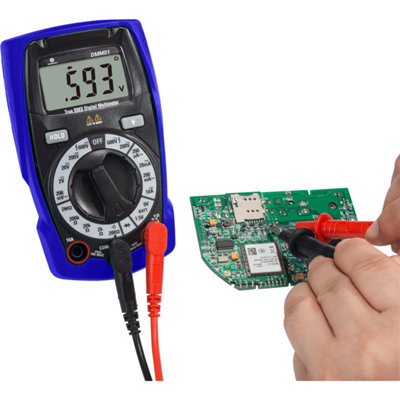

Exemple de multimètre numérique avec écran LCD

• Le multimètre numérique

Le multimètre numérique est le modèle le plus utilisé, notamment pour l’entretien automobile et la réparation d’appareils électroménagers ou électroniques.

Les mesures prises s’affichent sur un écran digital, généralement LCD. La lecture est facile, directe et sans ambiguïté.

Son générateur intégré lui permet de fonctionner comme un ohmmètre (pour mesurer la résistance électrique), un ampèremètre (pour mesurer l’intensité d’un courant), un convertisseur courant-tension et en voltmètre numérique.

Les multimètres numériques offrent souvent des fonctionnalités supplémentaires telles que la mesure de la fréquence, de la capacité, et de la température.

Découvrez tous les multimètres

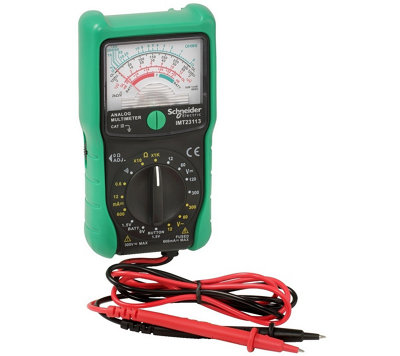

Exemple de multimètre analogique

Sur un multimètre analogique, l’indication des mesures se fait au moyen d’une aiguille mobile (ou pointeur) sur un écran gradué.

Bien que moins précis, il est particulièrement apprécié pour tester du matériel hi-fi, car il permet d’observer les variations continues et les oscillations dans les signaux audio.

Les multimètres analogiques comprennent un convertisseur tension-courant ainsi qu’un ampèremètre de type magnétoélectrique.

Ils peuvent mesurer le courant et la tension sans nécessiter de piles.

Notez toutefois que le modèle analogique est de plus en plus rare car largement supplanté par le multimètre numérique.

Découvrez tous les multimètres

Apprendre à connaître son multimètre

• Les composants du multimètre

Un multimètre comprend :

•    Un cadran, numérique ou à aiguille, qui affiche les valeurs mesurées.
•    Un bouton sélecteur, ou commutateur, qui permet de sélectionner la fonction et le calibre désirés.
•    Deux cordons de mesure, un noir et un rouge, avec pointe de touche en métal.
•    Un emplacement pour la pile et le fusible.
•    Les trous, ou bornes, pour connecter les cordons au multimètre.
•    Un bouton Hold pour maintenir la valeur affichée à l’écran (multimètre numérique uniquement).

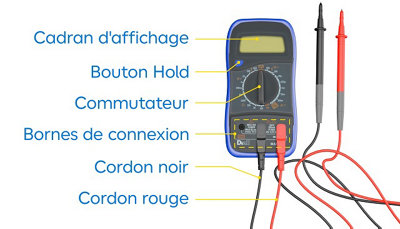

Schéma de la composition d'un multimètre

• Les bornes d’un multimètre

Un multimètre comporte différentes bornes :

•    Borne commune “COM”, ou « borne moins » (-)   : quelle que soit la mesure à réaliser, c’est sur elle que se connecte le fil noir.
•    “V” ou (+) : on y connecte le fil rouge pour mesurer une tension.
•    “Ω“ (oméga) : on y connecte le fil rouge pour mesurer une résistance.
•    “mA” (milliampère) : on y connecte le fil rouge pour mesurer un courant de faible intensité.
•    “A” : on y connecte le fil rouge pour mesurer un courant (ampérage).
Sur certains modèles, les bornes Ω, V et mA sont combinées. D’autres possèdent des bornes supplémentaires pour mesurer les courants de haute intensité ou de haute tension.

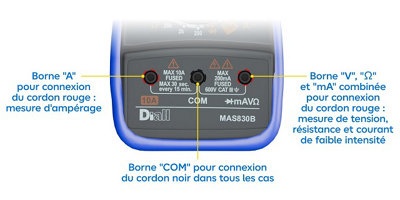

Illustration de chaque borne d'un multimètre

• Les indications de sécurité

D’autres indications peuvent être présentes sur votre multimètre :
La mention « FUSED » signifie que votre multimètre est protégé par un fusible.
Les grandeurs maximales mesurables sont indiquées à côté de chaque borne. Par exemple, 10

A signifie que le multimètre est conçu pour mesurer une intensité maximale de 10 ampères.
Des restrictions de durée et de fréquence de mesure peuvent également être indiquées pour éviter la surchauffe de votre instrument. Par exemple, « max 30 sec every 15 min » à côté de la borne ‘’A’’ signifie que vous pouvez mesurer un courant élevé pendant 30 secondes toutes les 15 minutes.

La catégorie de sécurité (CAT) vous renseigne sur le type d’utilisation approprié au multimètre. La CAT III convient parfaitement à tous les usages domestiques.
Enfin, le symbole de terre signifie que le multimètre peut être utilisé sans danger sur des circuits nécessitant une référence de mise à la terre.

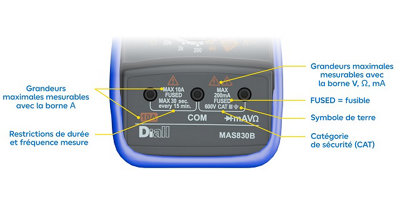

Illustration des indications de sécurité d'un multimètre

Quels sont les consignes de sécurité à respecter ?

Veillez à effectuer ces étapes de contrôle avant toute utilisation :

•    Inspectez le multimètre : l’appareil, les cordons et les sondes de test doivent être en bon état, sans fissures ni dommages.
•    Vérifier la présence de piles avant de l’allumer. Si le fusible est grillé, remplacez-le.
•    Contrôlez les pointes du multimètre en les faisant se toucher entre elles, la valeur affichée doit être comprise entre 0 et 0,1.
•    Vérifier le fonctionnement du multimètre sur une source de tension connue.

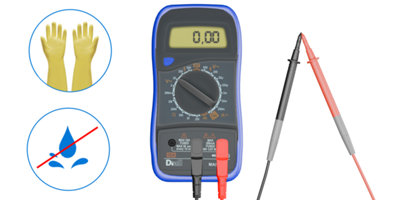

Illustration des consignes de sécurité à observer

Pour une utilisation sans danger :

•    Portez des gants isolants lorsque vous mesurez des tensions élevées.
•    Évitez les environnements humides.
•    Sélectionnez soigneusement le calibre. Préférez le plus élevé en cas de doute.
•    Ne touchez pas les parties métalliques des sondes durant une mesure.

Comment utiliser un multimètre ?

Les étapes et images suivantes détaillent le fonctionnement d’un modèle numérique, plus répandu. Toutefois, les réglages du commutateur et les connexions des cordons restent identiques sur un modèle analogique.

La bonne info

Il est impératif de tarer un multimètre analogique avant de réaliser une mesure. Pour cela, mettez tout d’abord en contact les pointes de touches. Tournez ensuite le bouton de tarage jusqu’à ce que l’aiguille vienne s’ajuster sur le zéro. Si cela ne fonctionne pas, changez la pile de votre appareil.

Important

Quelle que soit la mesure, le cordon noir doit toujours être connecté à la borne ‘’COM’’.

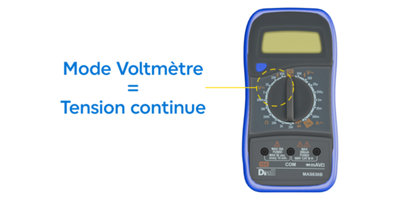

Sélection du mode tension continue

• Tester une tension continue

En mode voltmètre, votre multimètre permet de mesurer une tension en courant continu, pour vérifier une pile ou une batterie, par exemple.

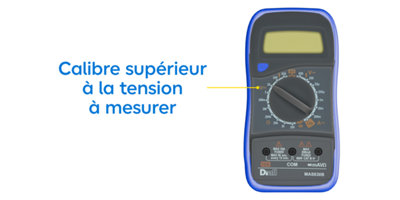

Mesure de la tension continue

Pour mesurer une tension continue, positionnez le commutateur sur la position V.

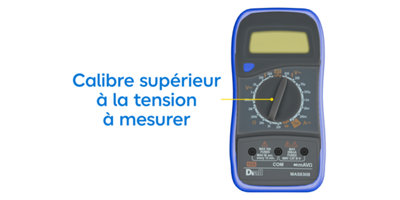

Illustration du calibrage

Sélectionnez un calibre au-dessus de la tension à mesurer, par ex 20 V pour une pile de 9 V.

Connection des différentes bornes

Connectez le cordon rouge sur la borne ‘’V’’, le noir sur la borne ‘’COM’’.

Placement des pointes de mesure
Appliquez la pointe du cordon rouge sur la borne + et celle du cordon noir sur la borne –.
Analyse du résultat

Si la valeur indiquée est supérieure à 7V, la pile est chargée.

Si la valeur est basse (autour de 1V par exemple), la pile est « morte ».

La bonne info

En cas de doute, optez pour le calibre le plus élevé (500 V), puis réduisez pour obtenir une lecture plus précise. À l’inverse, si l’écran affiche I, le commutateur est réglé sur une valeur trop basse, sélectionnez un calibre plus élevé.

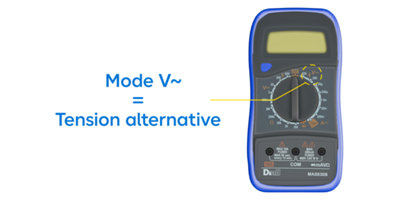

Sélection du mode tension alternative

• Mesurer une tension alternative

Un multimètre mesure aussi la tension alternative, pour tester une prise de courant, par exemple.

Illustration du calibrage

Pour contrôler le courant alternatif d’un logement, également appelé « secteur », placez le commutateur sur le symbole V~.

Sélectionnez un calibre supérieur à 200, la valeur attendue étant 230 V environ.

Connection des différentes bornes

Connectez le cordon rouge sur ‘’V’’ et le noir sur ‘’COM’’.

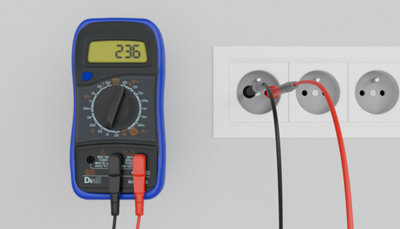

Placement des pointes de mesure

Placez chaque pointe dans une des bornes de la prise.

Le résultat de la mesure doit se situer entre 220 et 240 V.

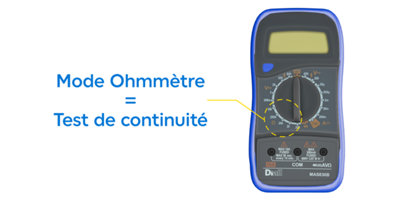

Sélection du mode test de continuité

• Tester la continuité d’un circuit

Le test de continuité permet de vérifier la bonne circulation du courant dans un circuit.

Il permet de contrôler le bon fonctionnement d’un fusible, d’un interrupteur, d’un appareil électroménager ou encore d’une lampe.

Choix du mode ohmmètre

Sélectionnez la position « ohmmètre » (symbole Ω) ou celle dédiée au test de continuité si votre appareil en est pourvu (symbole d’onde sonore généralement).

sélection de la valeur

Sélectionnez la valeur la plus basse du mode ohmmètre.

Connection aux différentes bornes

Connectez le cordon rouge sur la borne ‘’Ω’’ et le noir sur ‘’COM’’.

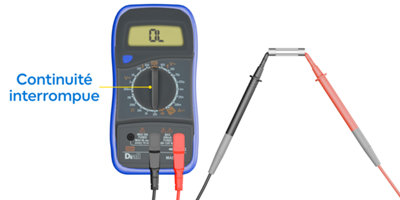

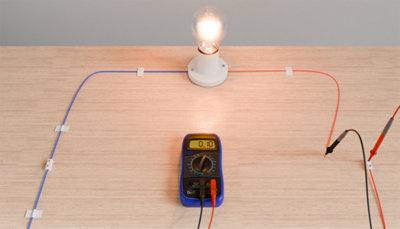

Placement des pointes de mesure et attente du bip

Appliquez les pointes de touche de part et d’autre du fusible ou du câble à tester, par exemple. Si un bip est émis ou qu’une valeur proche de zéro s’affiche, cela signifie que la continuité est présente.

Si l’écran affiche « OL » (overload) ou une valeur très élevée, cela signifie que le circuit est interrompu.

La bonne info

La mesure d’une résistance se fait également en position « ohmmètre » (symbole Ω). Appliquez les pointes de touche aux extrémités de la résistance ou du composant pour afficher la valeur en ohms.

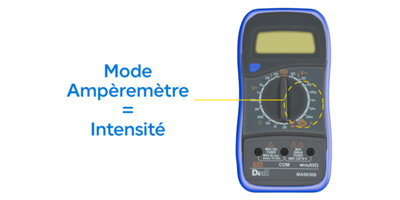

Sélection du mode ampèremètre

• Mesurer une intensité

Ce type de mesure, exprimée en ampères (A), se révèle plus complexe et se pratique moins fréquemment.

Choix du calibre

Positionnez le commutateur sur la fonction de mesure de courant (symbole A ou mA).

Sélectionnez le calibre approprié.

En cas de doute, commencez par le calibre le plus élevé pour éviter d’endommager votre testeur.

Connection aux différentes bornes

Connectez la sonde rouge sur ‘’A’’ (ou ‘’mA’’, selon l’intensité attendue) et la noire sur ‘’COM‘’.

Placement des pointes de mesure

Coupez l’alimentation du circuit avant d’effectuer toute manipulation. Ouvrez-le à l’endroit où vous souhaitez mesurer le courant, par exemple entre la source d’alimentation et le récepteur (moteur ou résistance par exemple).

Insérez les sondes en série et rétablissez l’alimentation afin que le courant passe à travers le multimètre.

La valeur affichée correspond à l’intensité du courant circulant dans le circuit.
