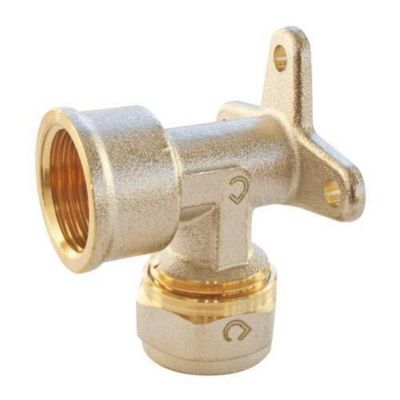

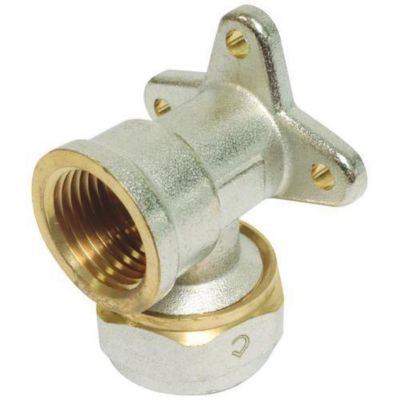

Applique Murale à visser pour tube Multicouche 20-F15/21 - Somatherm For You
Détails du produit
Caractéristiques du produit

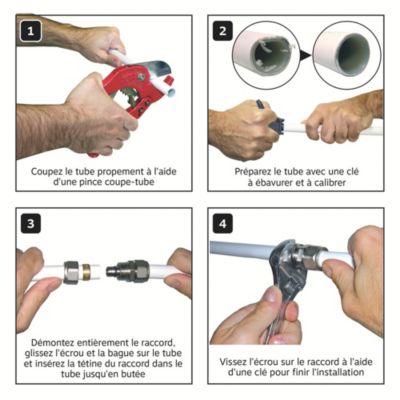

Raccordement de tube muticouche facile et rapide. Pas besoin d'outil spécifique, 2 clès plates suffisent. Il suffit de passer l'écrou sur le tube, inserer la tétine du raccord dans le tube et visser l'écrou sur le raccord. Cette applique murale permet de raccorder un robinet de machine à laver, un flexible etc... Fixation de l'applique au mur par des pates intégrées au raccord. La fixation doit être choisie en fonction du support (bois, mur etc...). Ce raccord est démontable.
Informations supplémentaires

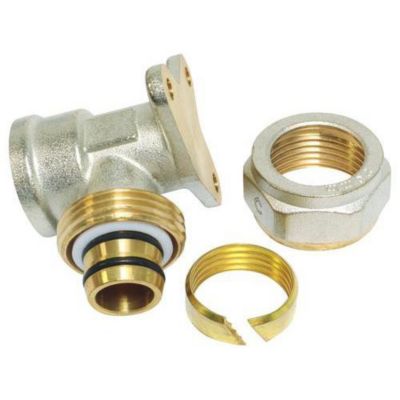

- Applique Murale Multicouche à compression (à visser) Ø20 Femelle 15/21 (1/2'') Fixation de l'applique au mur : M7/150 Permet de raccorder un tube multicouche Ø20 par simple vissage à un écrou sans outil spécifique Etanchéité avec le tube par 2 joints toriques Présence d'une bague en PTFE pour éviter la prolifération des courants vagabonds. Produit conforme à la législation en vigueur sur les matériaux en contact avec l'eau destinée à la consommation humaine
- Pression maxi. d'utilisation : 10 bars T°C d'utilisation : de 5°C à 90°C
- Application sanitaire, chauffage
- compatible pour tube multicouche diamètre 20
- Pression maxi. d'utilisation : 10 bars T°C d'utilisation : de 5°C à 90°C
Conseils d'utilisation et de sécurité
Consultez les données techniques de ce produit
DétailsSpécifications techniques
| Marque | Somatherm for you |
|---|---|
| Nom/numéro de modèle | 4747-20-15S |
| Matière | Laiton |
| Type de connexion | Compression |
| Type de connexion de taille A | Fileté |
| Taille A | 20mm |
| Diamètre des tuyaux compatibles (en mm) | 21mm |
| Diamètre (cm) | 2.1cm |
| Longueur (cm) | 5.8cm |
| Réglementations des eaux | ACS |
| Garantie fabricant | 2 ans |
| Type de pack | À l'unité |
| Quantité par pack | 1 |
| Poids net (g) | 140g |
| Référence produit | 3540734747262 |
Documents
Notice de montage
Manuel de sécurité
Informations de sécurité
Penser à ébavurer le tube avant d'insérer la tétine dans le tube. Avant l'installation, il est impératif de nettoyer les tuyauteries de l'installation. Contrôler la pression de l'eau : maxi 4 bar, au-delà, prévoir la pose d'un réducteur de pression en tête de l'alimentation générale. Ce raccord est prévu pour fonctionner avec de l'eau douce ; en cas d'eau calcaire, prévoir un traitement de l'eau. L'installation de ce raccord doit être effectuée sans aucune traction mécanique (dilatation ou manque de supportage). Le raccord ne doit pas subir de contraintes mécaniques; vérifier l'alignement des tuyauteries. Adapter le couple de serrage pour ne pas détériorer les tarauds: 30 N.mètre max. Pour réaliser l'étanchéité du raccord au niveau du taraudage, privilégier le PTFE ou la pate anaérobie. L'usage de la filasse avec de la pate à joint est proscrite. Finaliser le serrage de l'écrou de maintien du raccord à l'aide d'une pince ou d'une clé (serrer modérément). Les raccords doivent rester accessibles. L'installation et l'utilisation de ce raccord doivent être conformes aux règles de l'art, DTU, et réglementations en vigueur.
Pression maxi. d'utilisation : 10 bars T°C d'utilisation : de 5°C à 90°C
n'utilisez le produit que pour l'utilisation initiale
