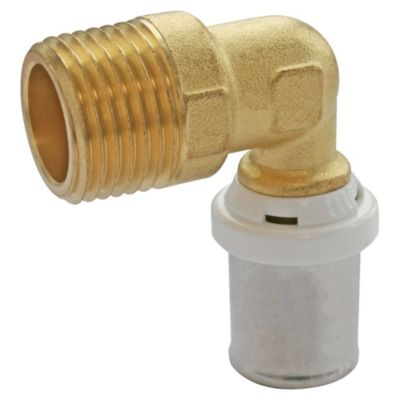

Coude mâle à sertir multicouche diam 20 - 20/27 - Somatherm For You

Vendu et expédié par Segoula18
10,79 €

Détails du produit

Caractéristiques du produit

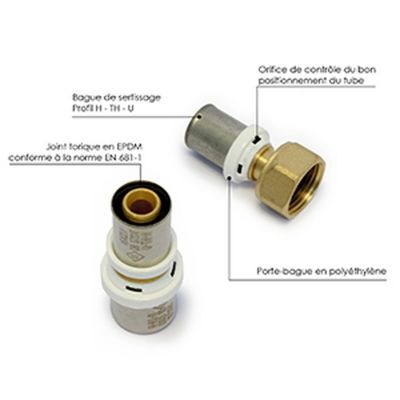

Multisertissage : TH / H / U (sauf Ø26). - Douille à sertir en acier inoxydable. - Corps en laiton CW617N. - Double joints toriques en EPDM. - Fenêtre de contrôle pour un positionnement correct du tube.

Informations supplémentaires

  • Raccord Multicouche coudé à sertir Ø20 Mâle 20/27 (3/4'') Coude à 90° Permet de raccorder un tube multicouche Ø20 par sertissage multiprofil (U-H-TH) Simplicité de pose : ce raccord est multiprofil et donc adapté aux 3 types de profils de machoires = U, H et TH Sécurité lors du raccordement grâce à la douille en acier inoxydable avec fenêtre de contrôle qui permet de vérifier le bon positionnement du tube Raccord conforme à la norme NF 545 Sécurité d'étanchéité grâce aux 2 joints toriques Présence d'une bague en PTFE pour éviter la prolifération des courants vagabonds. Produit conforme à la législation en vigueur sur les matériaux en contact avec l'eau destinée à la consommation humaine
  • Pression maxi. d'utilisation : 10 bars T°C d'utilisation : de 5°C à 90°C
  • Application sanitaire, chauffage
  • Compatible pour tube multicouche de diamètre 20 Compatible avec un outillage à sertir de profil H, U ou TH
  • Pression maxi. d'utilisation : 10 bars T°C d'utilisation : de 5°C à 90°C

Conseils d'utilisation et de sécurité

Consultez les données techniques de ce produit

Spécifications techniques

MarqueSomatherm for you
MatièreLaiton
Hauteur (cm)5.8cm
Diamètre (cm)2cm
Garantie fabricant2 ans
Poids net (kg)0.1kg
Référence produit3540730001764

Documents

Notice de montage

Manuel de sécurité

Voir les conditions des offres en cours
Informations de sécurité

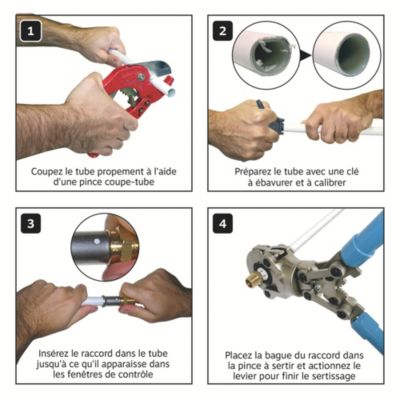

Penser à ébavurer le tube avant d'insérer la tétine dans le tube. Avant l'installation, il est impératif de nettoyer les tuyauteries de l'installation. Contrôler la pression de l'eau : maxi 4 bar, au-delà, prévoir la pose d'un réducteur de pression en tête de l'alimentation générale. Ce raccord est prévu pour fonctionner avec de l'eau douce ; en cas d'eau calcaire, prévoir un traitement de l'eau. L'installation de ce raccord doit être effectuée sans aucune traction mécanique (dilatation ou manque de supportage). Le raccord ne doit pas subir de contraintes mécaniques; vérifier l'alignement des tuyauteries. Adapter le couple de serrage pour ne pas détériorer les tarauds: 30 N.mètre max. Pour réaliser l'étanchéité du raccord au niveau du taraudage, privilégier le PTFE ou la pate anaérobie. L'usage de la filasse avec de la pate à joint est proscrite. Les raccords doivent rester accessibles. L'installation et l'utilisation de ce raccord doivent être conformes aux règles de l'art, DTU, et réglementations en vigueur.

Pression maxi. d'utilisation : 10 bars T°C d'utilisation : de 5°C à 90°C

n'utilisez le produit que pour l'utilisation initiale

Nom du fabricant / représentant (UE)

Fabricant

AYOR WATER AND HEATING SOLUTIONS
