Module acoustique de calibration du débit d'air VMC insertion dans le conduit diamètre 125

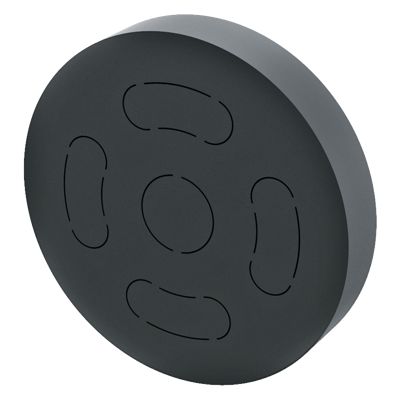

Réalisé en mousse haute densité, le module acoustique de calibration du débit d'air est utilisé pour le réglage manuel du débit dans les réseaux aérauliques tout en absorbant efficacement les bruits aérauliques.

Il est équipé de 5 prédécoupes permettant un réglage du point de fonctionnement par palier selon le diagramme de sélection disponible (visuel).

Quand utiliser le module acoustique de calibration du débit d'air ?

Le module acoustique de calibration du débit d'air est utile pour réduire le débit à la bouche quand celui-ci ne peut être réglé en amont.

Sa structure en mousse sert en outre à limiter le bruit perçu.

Température d'utilisation : de -20 à +60°C

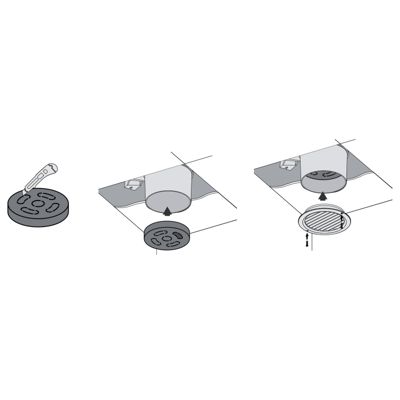

Comment installer le module acoustique de calibration du débit d'air ?

Il s'insère directement à l'intérieur des réseaux aérauliques circulaires dans un conduit en amont de la bouche.

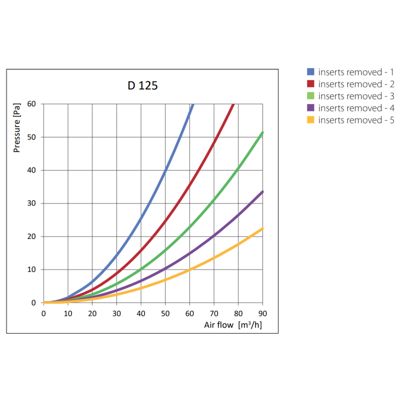

En fonction de la pression disponible à la bouche, il faut retirer le nombre d'ouvertures nécessaires pour atteindre le débit tel que présenté dans le diagramme.

Si besoin, on peut repositionner les éléments ce qui permet de tester l'installation en matière de débit effectif et de bruit perçu.

En soufflage, respecter une distance entre la bouche et le module de 2 fois le diamètre

En extraction, respecter une distance entre la bouche et le module de 1 fois le diamètre
