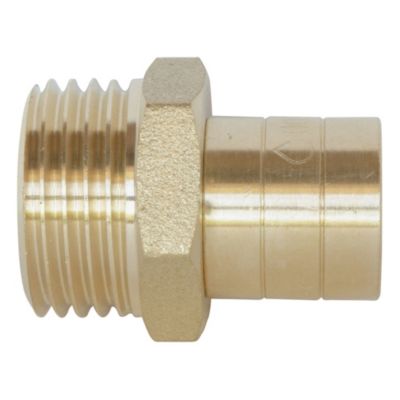

Raccord droit à glissement pour tube PER diam 16 - Mâle 12/17 par lot de 10 - Somatherm For You
Détails du produit
Caractéristiques du produit

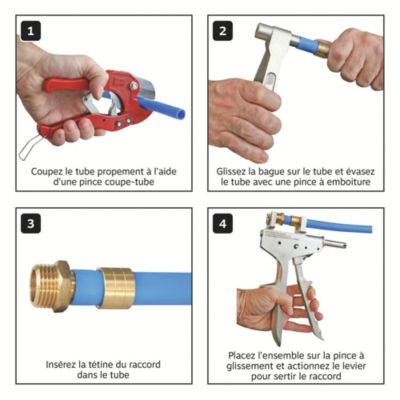

Raccordement de tube PER facile et rapide avec une pince à glissement. Raccordement des tubes PER diamètre 16. En gage de qualité ce raccord est conforme à la norme NF 545.
Informations supplémentaires
- PER Ø16. Mâle 12/17. NF certificat 81345. Application tubes P.E.R. Montage et assemblage facile grâce à sa bague réversible et par simple glissement sur le tube. Résistance à la corrosion. Corps en laiton CW617N (conformité norme européenne).
- Pression maxi. d'utilisation : 10 bars T°C d'utilisation : de 5°C à 90°C
- Application sanitaire, chauffage
- Compatible pour tube PER de diamètre 16 Compatible avec un outillage à glissement
- Pression maxi. d'utilisation : 10 bars T°C d'utilisation : de 5°C à 90°C
Conseils d'utilisation et de sécurité
Consultez les données techniques de ce produit
DétailsSpécifications techniques
| Marque | Somatherm for you |
|---|---|
| Nom/numéro de modèle | S2303-16-12 |
| Matière | Laiton |
| Type de connexion | Fileté |
| Type de connexion de taille A | Fileté |
| Taille A | 16mm |
| Diamètre des tuyaux compatibles (en mm) | 16mm |
| Diamètre (cm) | 1.6cm |
| Longueur (cm) | 8cm |
| Réglementations des eaux | ACS |
| Garantie fabricant | 2 ans |
| Type de pack | À l'unité |
| Quantité par pack | 1 |
| Poids net (g) | 370g |
| Référence produit | 3540730000781 |
Documents
Notice de montage
Manuel de sécurité
Informations de sécurité
Avant l'installation, il est impératif de nettoyer les tuyauteries de l'installation. Contrôler la pression de l'eau : maxi 4 bar, au-delà, prévoir la pose d'un réducteur de pression en tête de l'alimentation générale. Ce raccord est prévu pour fonctionner avec de l'eau douce ; en cas d'eau calcaire, prévoir un traitement de l'eau. L'installation de ce raccord doit être effectuée sans aucune traction mécanique (dilatation ou manque de supportage). Le raccord ne doit pas subir de contraintes mécaniques; vérifier l'alignement des tuyauteries. Adapter le couple de serrage pour ne pas détériorer les tarauds : 30 N.mètre max. Pour réaliser l'étanchéité du raccord au niveau du filetage, privilégier le PTFE ou la pate anaérobie. L'usage de la filasse avec de la pate à joint est proscrite. Finaliser le serrage de l'écrou de maintien du raccord à l'aide d'une pince ou d'une clé (serrer modérément). Les raccords doivent rester accessibles. L'installation et l'utilisation de ce raccord doivent être conformes aux règles de l'art, DTU, et réglementations en vigueur.
Pression maxi. d'utilisation : 10 bars T°C d'utilisation : de 5°C à 90°C
n'utilisez le produit que pour l'utilisation initiale
