Câble U1000 R2V : choisir la bonne section et le poser dans les règles

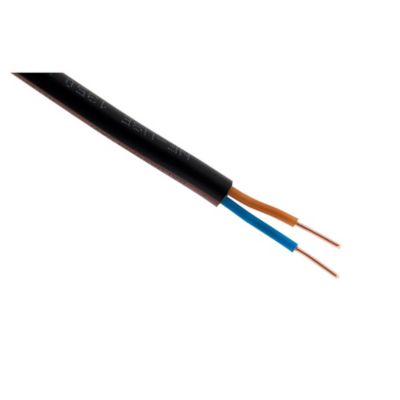

Le câble U1000 R2V est un câble électrique rigide à âme en cuivre, isolé en polyéthylène réticulé et protégé par une gaine extérieure en PVC. Il sert à réaliser les installations fixes d'une maison : circuits de prises et d'éclairage, alimentation d'un tableau divisionnaire, d'un garage ou d'un éclairage de jardin. Sa double isolation lui permet d'être posé apparent, encastré ou enterré sous fourreau. Cette page vous explique comment lire sa désignation, choisir la section et le nombre de conducteurs, puis le mettre en œuvre en respectant la norme NF C 15-100.

Les 5 vérifications avant de commander votre câble R2V

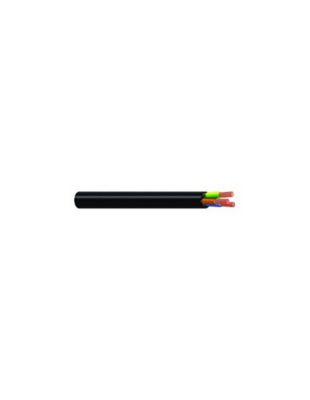

1. Lisez correctement la désignation. Dans « 3G2,5 », le chiffre 3 indique le nombre de conducteurs, la lettre G la présence d'un conducteur de terre vert et jaune, et 2,5 la section en mm². Un marquage en « X » signifie qu'il n'y a pas de conducteur de terre.
2. Adaptez la section au circuit. Le 1,5 mm² correspond aux circuits d'éclairage, le 2,5 mm² aux prises de courant et aux appareils spécialisés courants, le 6 mm² à la plaque de cuisson. Les sections de 10 et 16 mm² alimentent un tableau secondaire ou une dépendance éloignée.
3. Comptez les conducteurs nécessaires. Le 3G convient au monophasé (phase, neutre, terre). Le 5G sert au triphasé, tandis que le 4G ou le 5G en petite section permettent aussi de faire passer des commandes d'éclairage (va-et-vient, navettes).
4. Anticipez la chute de tension. Sur une grande longueur, par exemple pour alimenter un abri au fond du terrain, la section doit être augmentée pour que la tension reste suffisante à l'arrivée.

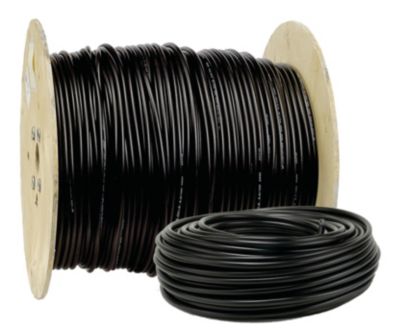

5. Calculez la longueur réelle. Ajoutez les remontées dans les boîtes, les passages derrière les meubles et une marge pour les raccordements. Les couronnes de 50 ou 100 m évitent les raccords intermédiaires ; pour estimer ce métrage, voyez les câbles électriques en couronne de 50 m.

R2V, câble souple ou fils sous conduit : que choisir ?

Poser un câble U1000 R2V en apparent ou enterré

En intérieur, le R2V se fixe directement au mur ou au plafond avec des colliers ou des cavaliers, tous les 30 à 40 cm environ pour éviter qu'il ne pende. Pour un rendu propre dans une pièce à vivre, vous pouvez le faire circuler dans une goulotte cache-câble, qui le protège aussi des chocs.

• Traversée de murs : prévoyez un fourreau ou un passage de câble pour que la gaine ne frotte pas contre la maçonnerie.
• Pose enterrée : la NF C 15-100 impose de faire passer le câble dans une gaine TPC rouge, à au moins 50 cm de profondeur sous un jardin et 85 cm sous un passage de véhicules, avec un grillage avertisseur rouge environ 20 cm au-dessus.
• Dénudage : retirez la gaine extérieure sans entailler l'isolant des conducteurs, puis dénudez chaque fil sur la longueur demandée par la borne. Une pince coupe-câble assure une coupe nette sur les grosses sections.

Des fabricants spécialisés comme Nexans commercialisent ce câble au mètre ou en couronnes. Quelle que soit la référence, vérifiez le marquage imprimé sur la gaine : il rappelle la section, le nombre de conducteurs et la norme de fabrication.
