Coffret électrique : choisir le bon boîtier pour protéger et organiser votre installation

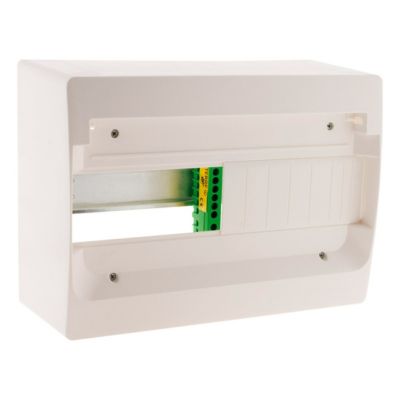

Un coffret électrique est un boîtier qui regroupe et protège les appareils de protection d'une installation : disjoncteurs, interrupteurs différentiels, parafoudre ou contacteurs. Il accueille ces modules sur un ou plusieurs rails, protège contre les contacts directs et facilite les interventions. Le terme couvre le tableau de la maison, le coffret de communication, le coffret de chantier ou le coffret d'une dépendance. Cette page vous aide à dimensionner votre coffret, à comparer les types disponibles et à connaître les règles essentielles de la norme NF C 15-100.

5 critères pour choisir un coffret électrique

1. Comptez les modules nécessaires. Un module correspond à 17,5 mm de largeur de rail. Additionnez la largeur de tous les appareils à installer : un disjoncteur divisionnaire occupe souvent un module, un interrupteur différentiel deux.
2. Gardez une réserve. La norme NF C 15-100 impose une réserve d'au moins 20 % de place libre pour les extensions futures. Choisissez un coffret plus grand que votre besoin immédiat.
3. Choisissez le nombre de rangées. Les coffrets se déclinent en une à quatre rangées, souvent de 13 ou 18 modules. Plusieurs rangées permettent de séparer les circuits par différentiel.

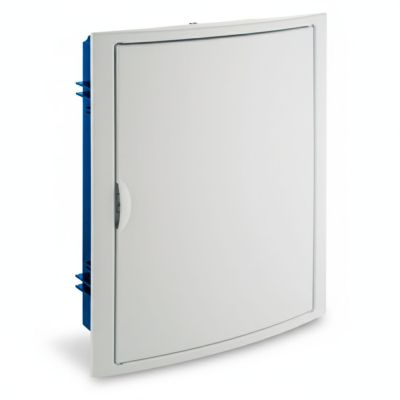

4. Décidez du mode de pose. En saillie sur le mur, encastré dans la maçonnerie ou encastré dans une cloison sèche avec un modèle prévu pour le plaquiste.
5. Vérifiez l'indice de protection. En intérieur sec, un indice standard suffit. Dans un garage humide, un abri ou à l'extérieur, visez un coffret étanche, au moins IP44, voire IP65.

Les différents types de coffrets électriques

Coffrets spécifiques et habillage

Dans le logement, le tableau et le coffret de communication sont regroupés dans la gaine technique logement. Le coffret de communication Legrand illustre ce format : il centralise l'arrivée téléphone ou fibre, le répartiteur TV et les prises RJ45. Côté marques, Legrand et Schneider Electric proposent des gammes de coffrets modulaires compatibles avec leurs appareillages ; voir par exemple le coffret Legrand.

• Piscine : un coffret électrique pour piscine regroupe la protection, l'horloge de filtration et parfois le transformateur de l'éclairage.
• Habillage : un coffret d'habillage de tableau électrique dissimule le tableau et le compteur dans une entrée, en laissant un accès rapide.
• Dépendance : un garage ou un atelier éloigné reçoit un petit coffret divisionnaire protégé depuis le tableau principal.

Sécurité et règles d'installation

Toute intervention se fait disjoncteur de branchement coupé et absence de tension vérifiée avec un appareil adapté. La norme fixe aussi l'emplacement : le tableau doit rester accessible, avec les organes de manœuvre placés entre environ 1 m et 1,80 m du sol dans un logement neuf. Chaque circuit doit être repéré par une étiquette. Si vous remplacez un tableau complet, un contrôle par un organisme agréé peut être demandé par le fournisseur d'énergie avant la remise sous tension, notamment après une rénovation totale.
