Connecteur LED : raccorder, prolonger et couper un ruban sans soudure

Un connecteur LED est une petite pièce qui relie électriquement deux tronçons de ruban LED, ou un ruban à son alimentation, sans soudure. Il sert à prolonger une installation, à contourner un angle, à reprendre un ruban recoupé ou à alimenter plusieurs segments depuis un même transformateur. Cette page vous explique comment identifier le bon connecteur selon la largeur et le type de ruban, compare les modèles existants et donne les règles d'une installation fiable.

5 critères pour trouver le connecteur adapté

1. Mesurez la largeur du ruban. Les rubans courants font 8 ou 10 mm de large. Un connecteur de 10 mm ne serre pas un ruban de 8 mm, et inversement.
2. Comptez le nombre de pistes. Deux pistes pour un ruban monochrome, trois pour un blanc réglable, quatre pour un RGB, cinq pour un RGBW.
3. Identifiez la technologie du ruban. Les rubans COB, à LED très rapprochées, exigent souvent des connecteurs spécifiques.
4. Vérifiez l'indice IP. Un ruban gainé IP44 ou IP65 demande un connecteur adapté à la gaine, sinon l'étanchéité est perdue.

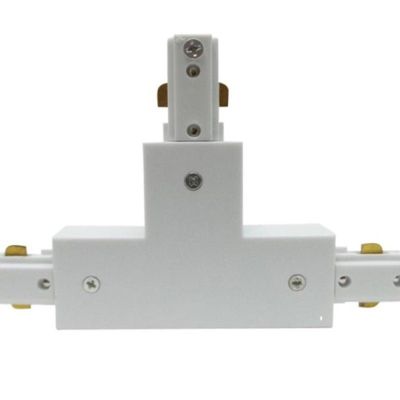

5. Choisissez la forme. Droit, en angle, en L, en T ou avec câble de liaison pour franchir un obstacle.

Les types de connecteurs comparés

Couper et raccorder un ruban proprement

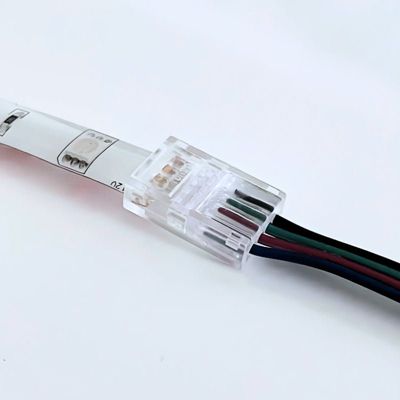

Un ruban LED ne se coupe qu'aux emplacements prévus, repérés par un trait et des pastilles de cuivre, en général toutes les deux à six LED selon le modèle. Couper ailleurs rend le dernier segment inutilisable. Une fois coupé, le ruban s'insère dans le connecteur en respectant la polarité : le marquage + et – ou les couleurs doivent coïncider de part et d'autre.

• Dénudez la gaine d'un ruban étanche sur quelques millimètres avant de l'insérer.
• Poussez le ruban jusqu'en butée pour que les contacts appuient bien sur les pastilles.
• Refermez le clapet du connecteur et testez avant de coller le ruban.
• Évitez de tirer sur la jonction : fixez le ruban de part et d'autre.

Tension, longueur et alimentation

Chaque connecteur ajoute une petite résistance au circuit. Sur une longue installation en basse tension, la luminosité peut baisser en bout de ligne. Au-delà de la longueur maximale indiquée par le fabricant, mieux vaut alimenter le ruban aux deux extrémités ou créer plusieurs départs depuis le transformateur LED 12 V. Pensez à dimensionner l'alimentation avec une marge sur la puissance totale des rubans. Pour les grandes longueurs sans transformateur intermédiaire, le ruban LED 220 V utilise ses propres connecteurs, non compatibles avec les modèles 12 ou 24 V. Enfin, si vous souhaitez régler l'intensité, ajoutez un variateur LED compatible entre l'alimentation et le bandeau lumineux à LED.
