Gaine PVC : ventilation, électricité ou évacuation, choisir le bon conduit

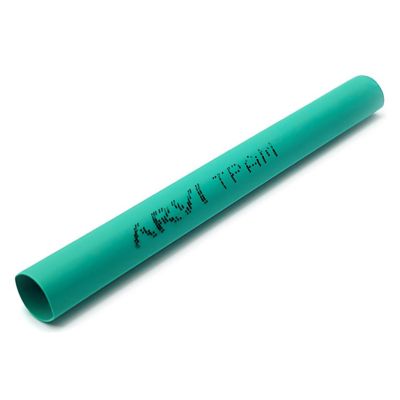

Une gaine PVC est un conduit en polychlorure de vinyle, rigide ou souple, qui sert à faire circuler de l'air, à protéger des câbles électriques ou à évacuer de l'eau. Le même mot désigne donc des produits très différents selon le chantier : gaine de VMC, gaine électrique ICTA, gaine spiralée d'évacuation ou gaine thermorétractable. Se tromper de modèle, c'est risquer une installation non conforme ou peu durable. Cette page vous aide à identifier la bonne gaine, à la dimensionner et à la poser.

4 questions pour identifier la gaine dont vous avez besoin

1. Que doit transporter la gaine ? De l'air vicié pour une ventilation, des câbles électriques ou de l'eau usée : chaque usage a son conduit.
2. Quel diamètre ? Les gaines de VMC se mesurent en diamètre intérieur, souvent 80 ou 125 mm. Les gaines électriques se choisissent selon le nombre et la section des fils.
3. Souple ou rigide ? Le souple épouse les obstacles, le rigide limite les pertes de charge et se pose en ligne droite.
4. Où passe-t-elle ? Dans une cloison, un plafond, des combles non chauffés ou en extérieur : l'isolation et la résistance aux UV varient.

Les principaux types de gaines PVC

Gaine de VMC : bien dimensionner et poser

Pour une ventilation mécanique, la gaine relie les bouches d'extraction au caisson. Le diamètre de 80 mm dessert en général les salles de bain, WC et buanderies, le 125 mm la cuisine et le rejet du caisson. Des fabricants spécialisés comme Aldes proposent des gaines souples en longueurs de 3 ou 6 m. Pour comparer les modèles, consultez la sélection de gaine VMC.

• Tendez la gaine souple pour éviter les plis, qui réduisent le débit et créent du bruit.
• Limitez les coudes et la longueur totale entre bouche et caisson.
• Isolez la gaine dans les combles non chauffés, pour éviter la condensation.
• Serrez chaque raccord avec un collier et un adhésif aluminium pour une bonne étanchéité.

Gaine électrique et gaine d'évacuation

En électricité, la norme NF C 15-100 impose que les conducteurs encastrés soient protégés par un conduit. La gaine ICTA, annelée et cintrable, est la plus utilisée dans les cloisons et les dalles. La règle usuelle veut que les fils n'occupent pas plus d'un tiers de la section intérieure, pour pouvoir les tirer et les remplacer facilement.

En plomberie, la gaine spiralée souple raccorde un siphon à une évacuation décalée. Pour les réseaux d'eau, préférez des éléments dédiés : tuyau PVC souple pour les raccordements flexibles et raccord PVC de 32 mm pour les évacuations de lavabo. En extérieur, pour les eaux pluviales, la gouttière PVC et ses descentes prennent le relais.
