Prise 220 V : choisir, installer et raccorder une prise électrique domestique

Une prise 220 V est une prise de courant alimentée par le réseau domestique monophasé, aujourd'hui normalisé à 230 V en France, l'appellation 220 V restant d'usage courant. En modèle 2P+T 16 A, elle alimente la quasi-totalité des appareils de la maison ; en 32 A, elle est réservée aux appareils de cuisson. Cette page vous aide à choisir le bon type de prise selon l'emplacement, à comprendre les indices de protection et à réussir un raccordement conforme.

Les 5 points à vérifier avant de choisir une prise

1. Identifiez l'intensité nécessaire. 16 A pour les usages courants, 20 A pour certains circuits spécialisés, 32 A pour une plaque de cuisson ou une cuisinière.
2. Exigez la terre. Une prise 2P+T, avec broche de terre, est obligatoire dans une installation neuve ou rénovée ; les prises sans terre ne concernent que des cas particuliers.

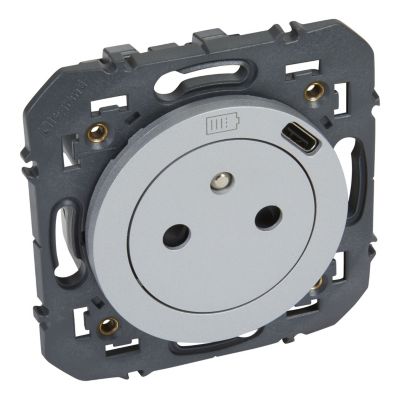

3. Choisissez le mode de pose. Encastrée dans une boîte murale, en saillie sur le mur, ou fiche mobile pour rallonge.
4. Vérifiez l'indice de protection. IP44 minimum en extérieur ou dans une pièce humide, IP67 pour une exposition directe au ruissellement ou à l'immersion temporaire.
5. Contrôlez le type de connexion. Bornes à vis ou bornes automatiques : ces dernières accélèrent le câblage et garantissent un serrage constant.

Encastrée, en saillie ou étanche : quelle prise selon l'emplacement

Pour un garage ou une terrasse, la gamme Legrand Plexo est une référence de prise étanche en saillie. En extérieur, retrouvez l'ensemble des prises extérieures, avec clapet et indice de protection adapté.

Raccorder une prise 220 V en respectant la norme

La norme NF C 15-100 encadre le nombre de prises, leur hauteur et la protection des circuits. Si vous n'êtes pas à l'aise avec l'électricité, faites appel à un électricien.

• Couper le courant : abaissez le disjoncteur du circuit et vérifiez l'absence de tension avec un testeur.
• Repérer les fils : phase en rouge, marron ou noir ; neutre en bleu ; terre en vert et jaune.
• Protéger le circuit : un circuit de prises 16 A en câble de 2,5 mm² se protège en général par un disjoncteur de 20 A, derrière un interrupteur différentiel 30 mA.
• Hauteur de pose : l'axe d'une prise 16 A se place à au moins 5 cm du sol fini, et plus haut pour une prise 32 A.
• Cuisine : prévoyez des prises au-dessus du plan de travail, jamais au-dessus de l'évier ni des plaques ; voir la prise pour cuisine.

Pour les appareils professionnels ou certaines machines d'atelier fonctionnant en triphasé, la tension et les broches diffèrent : il faut alors une prise 380 V, qui ne se branche pas sur une prise domestique. Des fabricants comme Legrand déclinent leurs gammes en finitions et en indices de protection variés.
