Comment installer du cuivre
Raccorder des tuyaux en cuivre avec une soudure
La soudure en plomberie peut sembler réservée aux professionnels. Pourtant, savoir souder à l’étain permet d’effectuer des petites réparations ou de remplacer un robinet. C’est aussi un gage de résistance dans le temps pour les différents travaux de plomberie. De plus, contrairement à certaines idées reçues, la plomberie avec soudure n’est pas si compliquée, si l’on respecte quelques consignes de base. En effet, la brasure à l’étain ne demande que peu d’outils et s’effectue avec une lampe à souder.
Si vous souhaitez apprendre cette méthode de raccordement, voici une vidéo qui vous explique comment installer du cuivre avec soudure, en 6 étapes.
Comment réaliser des raccords de cuivre avec une soudure
Installation d’une plomberie de cuivre avec raccords soudés en 6 étapes
Pour notre exemple vidéo, nous allons modifier une installation en cuivre pour ajouter un robinet. La connexion entre les éléments s’effectue à l’aide de raccords dont l’assemblage est assuré par une soudure à l’étain ou brasure.
Voici comment installer une plomberie avec soudure en 6 étapes :
1. Préparer
2. Découper les tuyaux
3. Cintrer les tuyaux
4. Ajuster les tuyaux coudés
5. Souder
6. Raccorder
Soudure ou brasure du cuivre ?
Même si l’expression soudure est largement employée pour la méthode que nous décrivons, les professionnels préfèrent le nom de brasage ou brasure.
Ces 2 méthodes se différencient par une technique très différente et le soudage est plutôt utilisé dans la métallurgie alors que le brasage s’adresse le plus souvent aux professionnels de la plomberie.

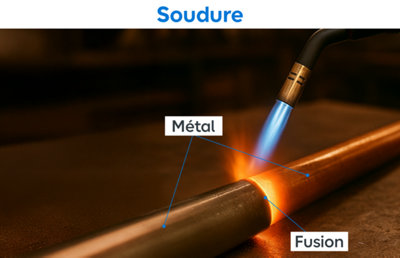

La soudure est le système qui permet de fusionner 2 matériaux ou métaux entre eux.
Pour cela, il faut atteindre la température de fusion des 2 matériaux pour réaliser l’amalgame.
La méthode de la brasure utilise la fusion d’un matériau rapporté (ici l’étain) pour connecter 2 autres matériaux. En plomberie, le brasage s’effectue généralement avec 2 éléments en cuivre ou pour le raccordement d’un tuyau en cuivre avec un raccord en cuivre et laiton.
La température de la brasure ne doit donc pas dépasser la température de fusion des 2 métaux assemblés.
Comme l’étain fond à 231° et le cuivre à 1038°, une lampe à souder ou un petit chalumeau permettent facilement de réaliser une brasure à l’étain.
Mais attention, certains de ces outils comme le chalumeau d’un plombier ou ceux des professionnels du soudage peuvent dépasser 2000°, il faut donc savoir le régler ou maitriser son utilisation.

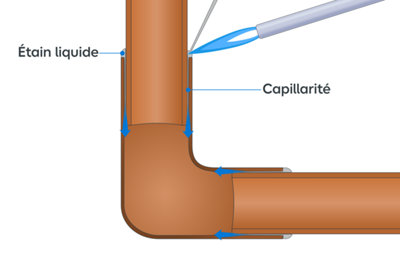

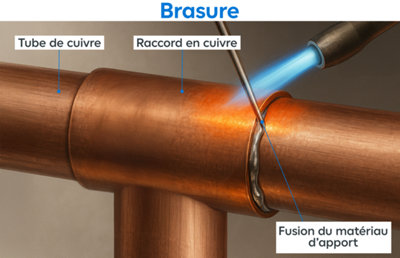

Principe de la soudure par brasure à l’étain
Dans notre exemple, nous réalisons une soudure à l’étain ou brasure qui consiste donc à atteindre la température de fusion de l’étain avec une méthode qui ne fait pas fondre le cuivre.
La lampe à souder, dont la température ne doit pas dépasser le seuil de la fusion du cuivre, chauffe le corps des 2 parties à assembler : raccord et tuyau.
Lorsque ces 2 matériaux à connecter sont suffisamment chauds, vous devez déposer le fil d’étain qui fond au contact et s’infiltre dans la partie à combler par capillarité.
L’étain liquide remplit ainsi l’espace entre les 2 parties à raccorder.
Recuire le cuivre
Pour une plomberie en cuivre, il existe 2 principaux types de produits : le tuyau droit écroui ou la couronne de cuivre recuite.
Le cuivre recuit en couronne est flexible et le cintrage s’effectue facilement à la main. Il est plutôt utilisé dans les installations encastrées, non visibles.
Le tube de cuivre écroui, plus rigide, est destiné aux installations apparentes. Pour le cintrage, il faut tout d’abord recuire la partie à cintrer, puis la refroidir avant d’utiliser une pince adaptée.
Il s’agit en fait de chauffer le cuivre jusqu’à ce qu’il change de couleur (sans trop insister) afin de l’assouplir.
Notez enfin que pour un circuit de réfrigération, le cuivre utilisé, qu’il soit cuit ou écroui doit répondre à une norme particulière liée à la pression des fluides.
Comment installer un robinet avec raccords de cuivre soudés
Quels sont les outils et fournitures indispensables pour souder du cuivree ?
Pour réaliser l’installation d’un nouveau robinet sur votre plomberie en cuivre à l’aide de raccords soudés, vous aurez notamment besoin des outils suivants :
- Un mètre
- Un niveau
- Un marqueur
- Un coupe-tube
- Une lampe à souder (ou un chalumeau de plombier)
- Une pince multiprise
- Une clé à molette
- Du papier à poncer
- Un seau d’eau
- Une pince à cintrer

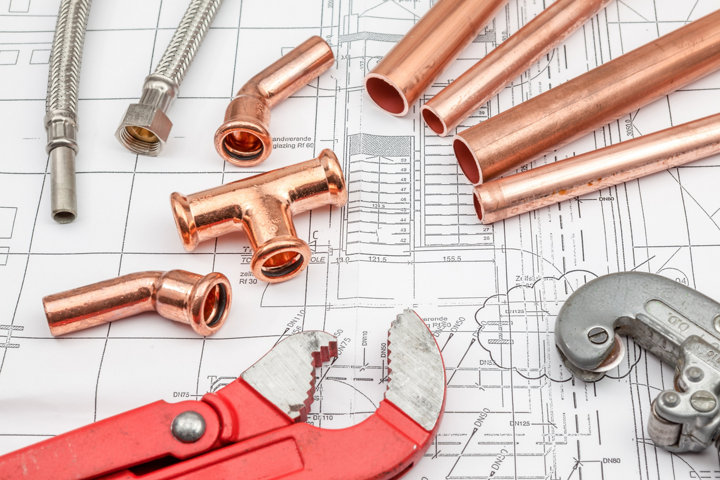

Vous devrez également vous munir des éléments suivants :
- Un tuyau de cuivre droit écroui
- Des raccords à souder
- Un robinet et sa rosace
- Un écran thermique
- Du ruban d’étanchéité
- De la pâte décapante ou du flux décapant
- De fil d’étain
Pour la soudure du cuivre, pensez à porter des équipements de protection adaptés comme des lunettes, un tablier, des gants, etc.
Étape 1 : préparation

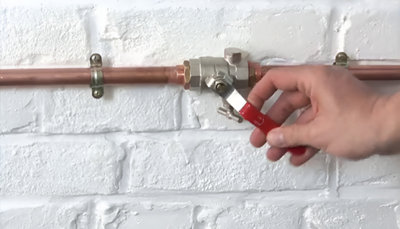

Comme pour toute intervention sur les installations de plomberie, pensez à couper l’arrivée d’eau générale avant de commencer.
N’oubliez pas de purger les tuyaux en ouvrant un robinet de lavabo ou d’évier.
Dans notre exemple, nous ajoutons un robinet à l’installation de cuivre existante.
Ce robinet sera alimenté par la plomberie située à proximité en réalisant la soudure de raccords et le cintrage de tuyaux de cuivre droits.
Commencez donc par matérialiser le point de fixation du nouveau robinet.
Sur le tuyau de cuivre situé à proximité, marquez l’emplacement de l’endroit où vous souhaitez réaliser le raccordement.
Il est ici situé entre le robinet d’arrêt et le raccord qui mène à un autre équipement.

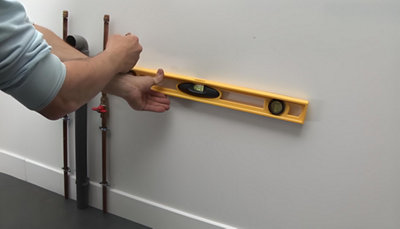

Puis, avec un niveau, tracez une ligne horizontale qui mène de ce repère jusqu’à l’aplomb du futur robinet.
Par convention, le tracé représente l’axe du tuyau.

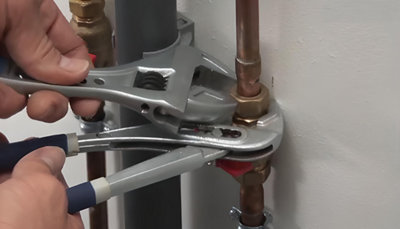

Ensuite, desserrez le robinet d’arrêt de votre installation pour libérer la partie de tuyau que vous devez découper.
Utilisez une clé pour maintenir un écrou et la seconde pour dévisser l’autre écrou.
Enfin, enlevez le tuyau.

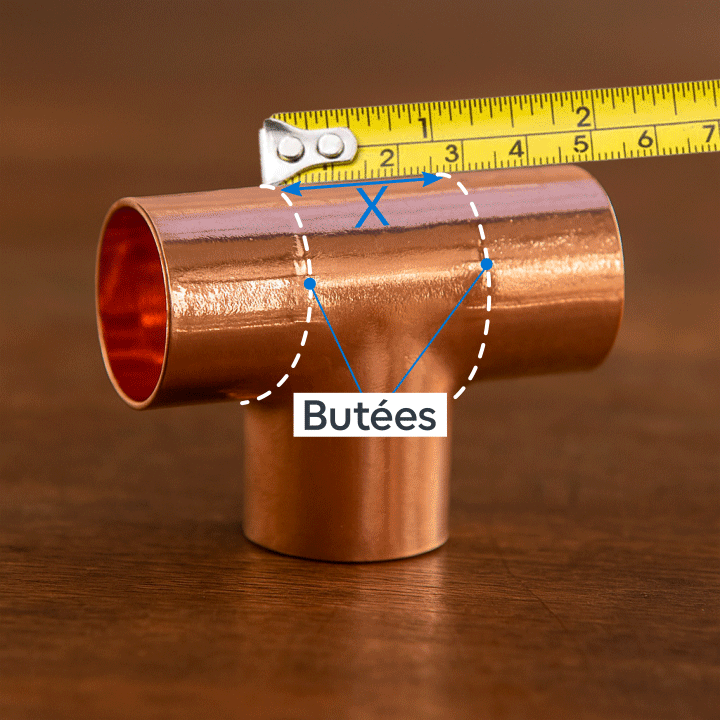

Nous installons un té de raccordement dont il faut mesurer la longueur pour déterminer la coupe à réaliser sur le tuyau.
Prenez les mesures d’une butée à l’autre sur ce raccord.
Cette longueur est celle à supprimer sur le tuyau pour conserver la même longueur totale de votre installation.
Reportez ensuite la mesure du raccord sur votre morceau de tuyau en la répartissant de chaque côté de votre repère.
Pour cela, mesurez la longueur divisée par 2 à partir du point marqué.
Vous pouvez passer alors à la découpe des tuyaux.
Étape 2 : découpe des tuyaux

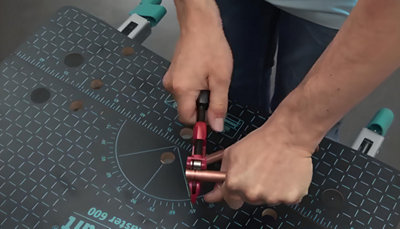

Découpez le tuyau de cuivre sur le premier repère à l’aide du coupe-tube.
Pour cela, placez la molette en face du trait et tournez la vis de serrage.
Tournez l’outil autour du tube et resserrez la vis à chaque tour, jusqu’à la coupe complète.
Répétez l’opération sur l’autre repère jusqu’à obtenir 2 morceaux de tube à la longueur définie.
Ensuite, réalisez minutieusement le nettoyage, le ponçage et l’ébavurage des tubes.
Commencez par ébavurer l’intérieur des coupes avec l’outil intégré dans le coupe-tube.
Puis poncer les extrémités de chaque tube sur une longueur suffisante.
Toute la partie qui sera intégrée dans le raccord et soumise à la soudure doit être soigneusement poncée.
Étape 3 : cintrage du tuyau
Nous allons cintrer le tuyau horizontal qui rejoint le futur raccord au robinet.
En effet, pour limiter le risque de fuites, préférez le cintrage à l’ajout de coudes à souder, lorsque c’est possible.
Commencez par recuire l’endroit à cintrer avec une lampe à souder.
Réglez-la de manière à ce que le dard bleu vif mesure environ 2 cm.
Chauffer le tuyau de cuivre à l’emplacement prévu pour le coude jusqu’à ce qu’il change de couleur.
Prévoyez quelques centimètres de marge de chaque côté du coude. Vous ajusterez la longueur après le cintrage.
Passez le chalumeau sur la longueur souhaitée sans trop insister sur le même endroit au risque de créer un « soleil » qui fragilise le cuivre et est à l’origine de certaines fuites.
Une fois le cuivre recuit, saisissez-le avec une pince multiprise et trempez-le dans l’eau pour le refroidir.
Placez ensuite le tube refroidi dans la gorge de la pince à cintrer en faisant coïncider le repère de l’outil avec l’emplacement du coude.
En vous aidant des graduations, repliez le cintreur jusqu’à obtenir l’angle souhaité, ici 90°.
Vous pouvez enlever le tuyau de l’outil.
Étape 4 : ajustement du tuyau coudé
Avant d’ajuster la longueur du tuyau que vous venez de couder, vous devez positionner le robinet sur son emplacement.
La rosace du robinet se fixe en perçant et en installant une cheville adaptée à la nature du mur. Enfin, vissez la rosace dans la cheville.
Installez le raccord droit laiton/cuivre sur l’arrivée du robinet.
Puis placez, le tube coudé sur votre repère horizontal, jusqu’au raccord.
Marquez l’emplacement de la coupe du tube pour qu’il puisse s’enfoncer jusqu’à la butée du raccord.
Découpez le tuyau sur ce repère.
Sur votre installation de base, replacez la partie du tuyau au-dessus de l’arrêt.
Emboitez dessus le té de raccordement tourné vers le futur robinet.
Puis, présentez le tuyau coudé pour marquer le repère de coupe au niveau du té, en regard de la butée.
Enfin, coupez le tuyau sur ce repère.
Étape 5 : soudure

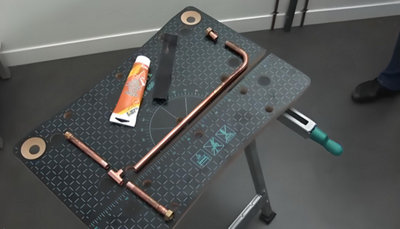

Vous disposez maintenant de tous les éléments nécessaires pour l’assemblage : raccord en té, tube coudé, tubes droits et raccord droit.

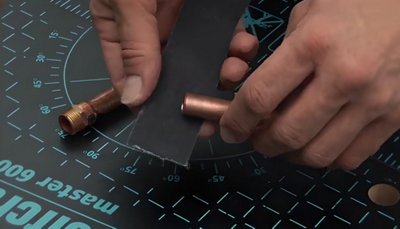

Pour réaliser la brasure, poncez soigneusement toutes les extrémités des tuyaux à souder.

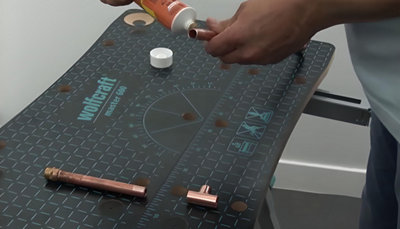

Ensuite, appliquez du flux décapant sur l’extrémité du tube que vous allez souder en premier.
Appelés pâte décapante étain/cuivre, flux décapant pour brasure ou décapant brasage, ces produits ont un rôle essentiel dans la résistance et l’étanchéité de la soudure à l’étain.
Ils protègent le métal de l’oxydation et de la corrosion tout en facilitant la dispersion par capillarité de l’étain.

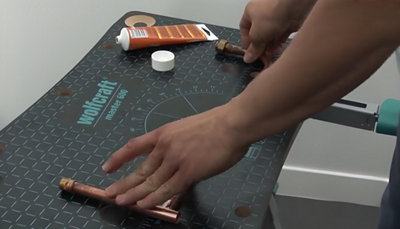

Insérez le tube enduit dans le raccord et faites-le tourner pour répartir de manière homogène le flux.
Placez du flux décapant sur la partie haute de votre arrivée d’eau et installez le tube sur la partie supérieure du raccord en té.
Posez à plat votre assemblage pour rectifier la planéité.
Calez votre assemblage dans un étau de manière à pouvoir chauffer les raccords sans risque.
Utilisez la lampe à souder pour chauffer raccords et tube jusqu’à atteindre la température de fusion de l’étain.
Procédez progressivement et approchez régulièrement du fil d’étain sur le raccord jusqu’à ce qu’il fonde.
Ne chauffez pas directement le fil d’étain au risque de compromettre l’intégrité de votre connexion.
Il fond au contact du cuivre chaud et pénètre par capillarité dans l’espace à souder, grâce à la présence du flux de soudure.
Remplissez ainsi les 2 parties du raccord avec le matériau d’apport. Sur la soudure tiède, vous pouvez passer un chiffon humide pour en lisser l’aspect.
Vous pouvez procéder de la même façon sur la soudure au raccord droit.
Étape 6 : raccordement
Il vous reste à souder la partie basse de l’arrivée d’eau sur le raccord en té.
Vissez ce tube sur le robinet d’arrêt de votre installation et enduisez l’autre extrémité de flux de brasure.

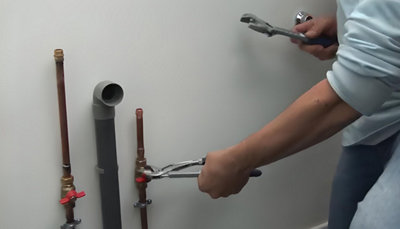

Serrez l’écrou du raccord sur l’arrivée en vous aidant de 2 clés.
Placez ensuite l’assemblage précédent sur ce tuyau vertical.
Insérez le raccord en té sur le tuyau enduit de flux décapant, jusqu’à la butée.
À l’autre extrémité, vissez le raccord droit sur le futur robinet.
N’oubliez pas d’ajouter un joint.
Notre installation se situe à proximité d’un tuyau en PVC destiné à l’évacuation de l’eau.
Vous devez protéger le PVC de la chaleur du chalumeau pour éviter tout risque.
Pour cela, il existe des écrans thermiques présentés sous forme de plaques.
Ces produits de haute résistance avec une température de fusion très élevée protègent les éléments qui entourent le point de chauffe.
Placez cet écran de manière à protéger le mur et le tuyau en PVC.

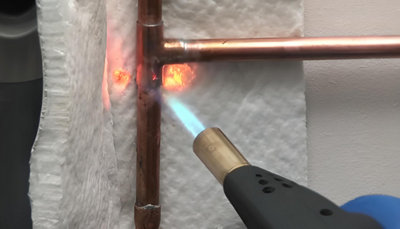

Ensuite, chauffez les éléments en cuivre du raccord pour réaliser la soudure.
Même si vous ne pouvez pas accéder à l’arrière du raccord, l’étain liquide se répartit tout seul dans tous les espaces à combler.
Une fois la soudure réalisée, essuyez le tout avec un chiffon humide pour lisser l’aspect.
Sur la rosace du robinet,
installez le robinet dont le filetage doit être couvert de plusieurs tours de ruban d’étanchéité.
Vissez à la main jusqu’au blocage dans la position désirée.
Votre nouvelle installation est prête.
Connexion de la plomberie de cuivre au multicouche
Aujourd’hui les installations de plomberie sont parfois hybrides entre la plomberie en cuivre, le PER et le multicouche.
Le multicouche, un matériau de plus en plus utilisé par les professionnels, peut être connecté à un tube de cuivre grâce à des raccords spéciaux.
Du côté du cuivre, vous avez la possibilité de faire le choix d’un raccord à compression ou à souder.

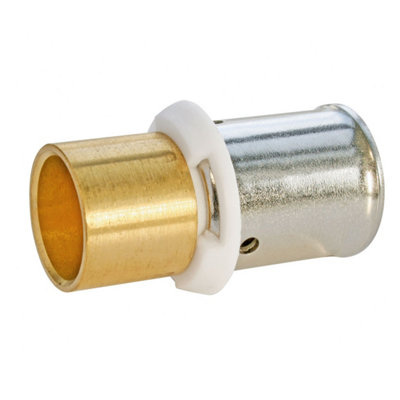

Du côté du multicouche, le raccord peut être à compression ou à sertir.
Ce choix large permet de multiples applications qui s’adaptent à toutes les contraintes.
Plomberie en cuivre sans soudure
Pour un plombier amateur, la soudure peut sembler trop complexe malgré les avantages de résistance dans le temps. Il existe alors des systèmes de connexion sans soudure : raccords à compression, raccords automatiques, bicones ou raccords à sertir.
En effet si les raccords à compression sont déjà largement utilisés par les professionnels et les amateurs, le sertissage pour les raccords de cuivre est moins connu.
Le sertissage comprime un joint de compression en EPDM qui assure l’étanchéité.
Cependant, pour des installations au gaz ou la réfrigération, le joint est dans un matériau certifié différent.

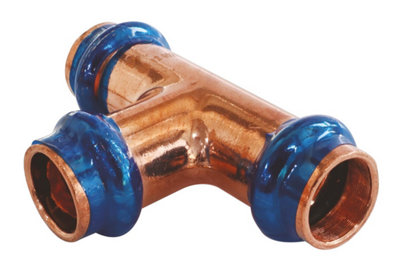

Comme pour les raccords du multicouche, les raccords en cuivre disposent d’un témoin de sertissage pour le contrôle de la connexion.
Ces systèmes de sertissage réduisent le nombre d’outils à utiliser et sont plus rapides, mais nécessitent l’achat d’une pince à sertir qui peut aussi servir pour le PER ou le multicouche.

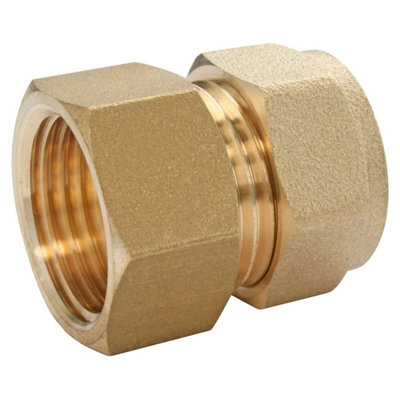

Le raccord bicone parfois appelé raccord à compression comprime une bague ou olive entre 2 écrous.
C’est la bague comprimée qui assure l’étanchéité de la connexion.
Le raccord à compression et le raccord bicone ne nécessitent aucun outil spécifique et s’installent avec de simples clés.
La résistance dans le temps est inférieure à la soudure et d’un prix supérieur pour un chantier de grande envergure, mais ils rendent de grands services pour diverses applications et dans un espace où la flamme du chalumeau présente des risques.
Pour en savoir plus sur les autres possibilités de connexion avec raccords, suivez nos conseils sur la réalisation d’un raccord en cuivre sans soudure.
