Comment poser un WC suspendu

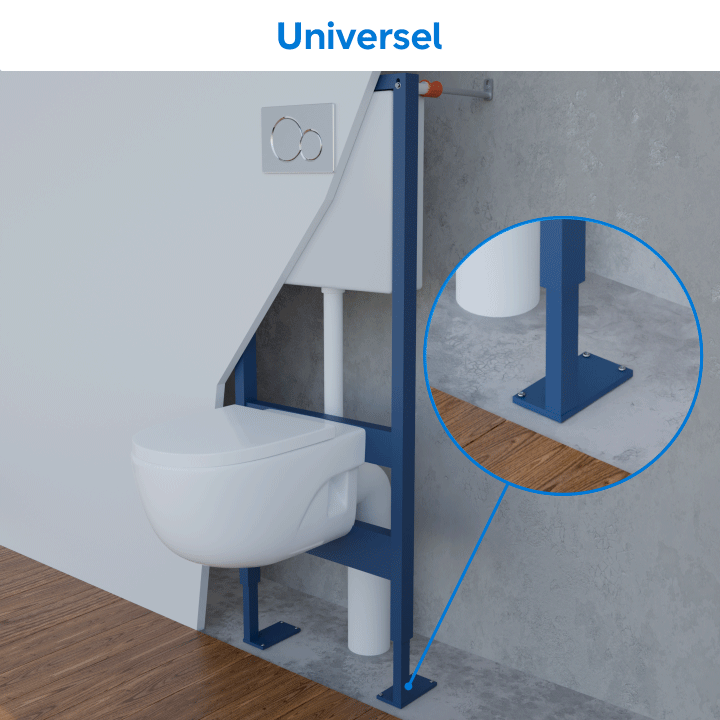

Notre vidéo détaille l’installation d’un support universel qui convient à une pièce dont le plancher est robuste et dont la cloison est suffisamment résistante pour fixer un ancrage mural. Ce n’est pas obligatoirement un mur porteur, mais une cloison sèche non renforcée peut être insuffisante.

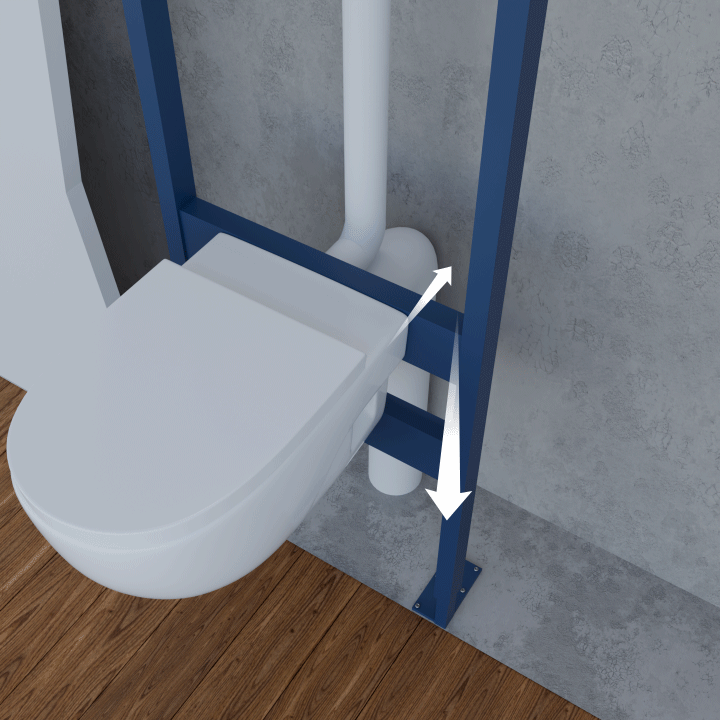

En effet, le poids des wc repose sur le sol, mais il y a une traction sur le mur. Cependant, il existe d’autres modèles dont les fixations diffèrent pour s’adapter à la nature du mur et du sol.

Dans le cas d’un mur dans lequel il vous est impossible de fixer des chevilles ou pas assez résistant pour supporter le poids des éléments, il peut être préférable d’opter pour un bâti autoportant. Le modèle autoportant possède 4 fixations aux pieds et aucun ancrage dans la cloison.

Au contraire, si vous ne pouvez pas fixer de tire-fond dans le plancher pour installer vos wc, il existe un modèle avec exclusivement un ancrage mural. Dans ce cas, il nécessaire de vérifier que la cloison puisse supporter le poids des WC (mur porteur ou mur plein).

Pour commencer, dévissez le réservoir fixé sur le châssis métallique à l'aide d'une clé à pipe.

Une fois le réservoir démonté, retournez-le et placez le joint torique sur la sortie de la cuve.

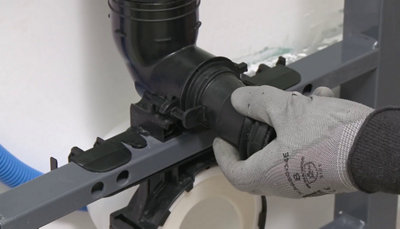

Ensuite, placez un second joint torique sur le tube de descente et emboitez-le à fond dans la culotte du bâti.

Vous pouvez appliquer un peu de liquide vaisselle ou de la graisse silicone afin de faciliter l'emboîtement du tuyau.

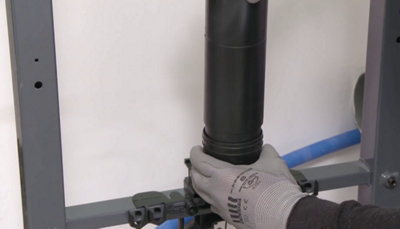

Remettez le réservoir en l’emboîtant sur le tuyau de descente, puis vissez-le à nouveau sur le châssis.

Insérez la vis en dessous du tube afin de consolider l’ensemble réservoir/tuyau.

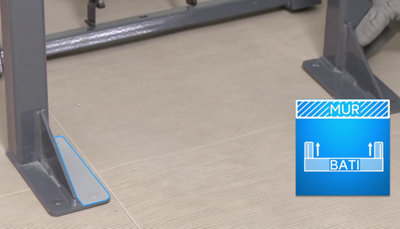

Avec une clé Allen, desserrez les vis de réglage des pieds du châssis, puis enlevez les pieds du bâti pour retournez les platines au sol, avec le débord à l'intérieur.

Enfin, placez à nouveau le châssis sur les pieds.

• Le réglage de la hauteur

Pour régler la hauteur du bâti, commencez par mesurer au dos de la cuvette la distance entre le haut de la cuvette et l'axe des trous de fixation.

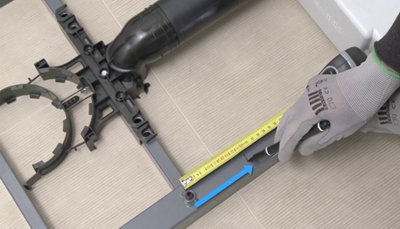

Reportez cette mesure sur le châssis dans l'axe des trous de fixation de la cuvette.

Pour simplifier cette partie des travaux, vous pouvez coucher le bâti sur le sol.

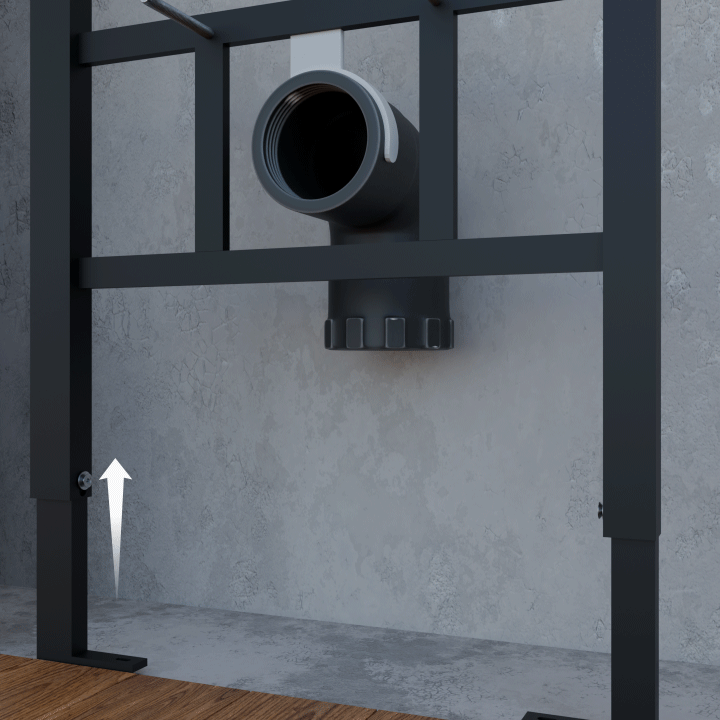

Le fabricant Goodhome propose un frein de chute intégré dans le pied du cadre qui évite de coucher l’ensemble sur le sol.

Dans ce cas, le réglage de la hauteur s’effectue plus simplement, vous soulevez l’élément mobile jusqu’à votre repère et le frein permet de maintenir le cadre d’une main pendant que vous vissez les écrous de réglages de l’autre.

Tous les supports de wc suspendus

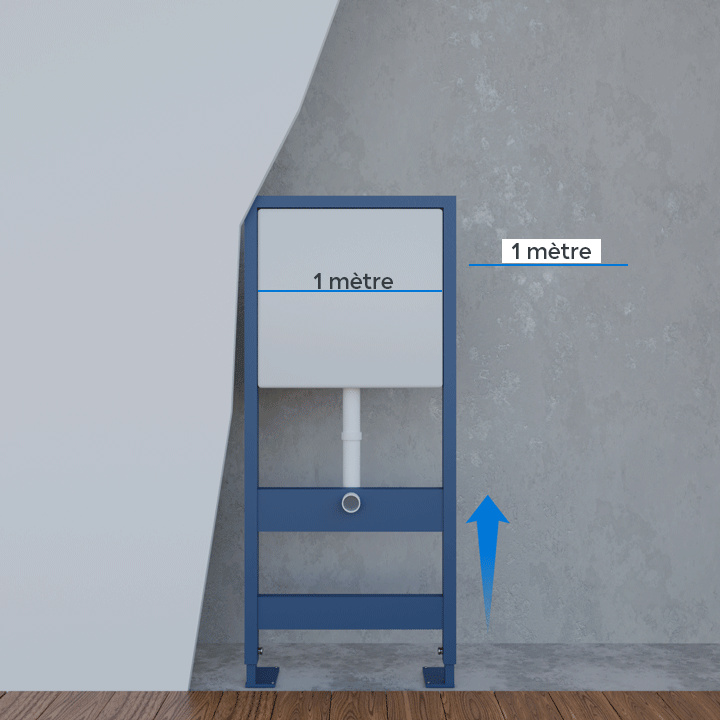

De plus pour éviter toutes les mesures certains modèles possèdent un repère sur la cuvette situé généralement à 1 mètre du sol fini.

Il est placé à ce niveau pour faciliter le réglage de la hauteur sans prises de mesures répétées. Ce repère intègre un placement standard de la cuvette à une hauteur de 40/45 cm.

Terminez par le réglage des pieds.

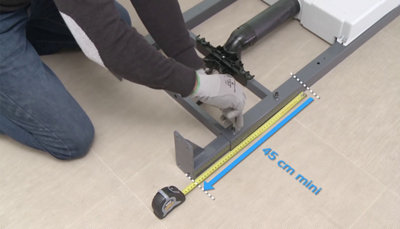

Prévoyez une hauteur du bas des pieds jusqu'au repère du haut de l’assise d'environ 45 cm.

Resserrez fermement les vis des pieds sur le support.

Enfin, redressez le bâti et vérifiez son horizontalité au niveau à bulle.

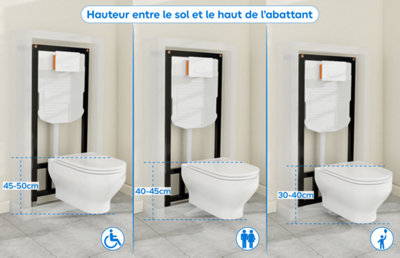

• Normes de hauteur des wc suspendus

Pour déterminer la hauteur de votre WC suspendu, vous devez tenir compte du type d’usager.

• La hauteur standard est comprise entre 40 et 45 cm.

• L’aménagement pour une personne à mobilité réduite (PMR) impose une hauteur comprise entre 45 et 50 cm.

• Si votre salle de bain est exclusivement réservée à des enfants, vous pouvez abaisser jusqu’à une hauteur comprise entre 30 et 40 cm.

Notez que cette mesure va du sol fini (carrelage, plancher, revêtement vinyle) jusqu’au haut de l’abattant.

• Positionnement de la pipe d’évacuation

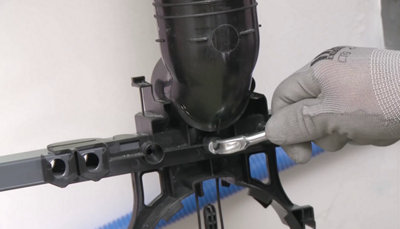

Déclipsez le collier de fixation d'évacuation fixé sur le châssis avant de réaliser une pose à blanc de l’évacuation.

Pour cela, insérez la pipe de sortie dans le réseau d'écoulement, vérifiez sa longueur et recoupez-la si nécessaire. Positionnez le châssis sur la pipe et clipsez-la dans le collier de fixation.

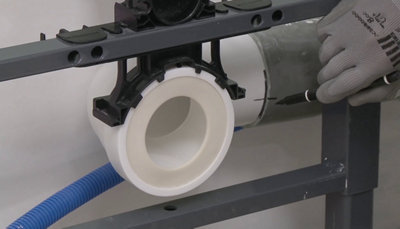

Pour marquer la position finale de vos tuyaux avant l’encollage, tracez un repère au marqueur à la jonction entre la pipe et le tuyau d'évacuation.

Sur certains cadres comme celui de Goodhome, vous pouvez bénéficier d’un tuyau réglable.

Ses différentes positions réglables : profondeur, orientation latérale et orientation verticale facilitent le raccordement au tuyau d’eaux usées.

Ceci peut éviter un montage complexe de raccords.

Enlevez le bâti-support et la pipe, puis poncez légèrement au papier de verre les extrémités des 2 tuyaux à encoller.

Réalisez un léger chanfrein à l’extrémité du tuyau qui passe à l’intérieur, puis éliminez les résidus avec un chiffon.

Enduisez les tuyaux avec de la colle PVC. Encollez l'intérieur du tuyau d'évacuation et l'extérieur de la pipe avant d’insérer celle-ci dans le tuyau d'évacuation jusqu'au repère.

Éliminez l’excédent de colle avec un chiffon et laissez sécher le temps nécessaire.

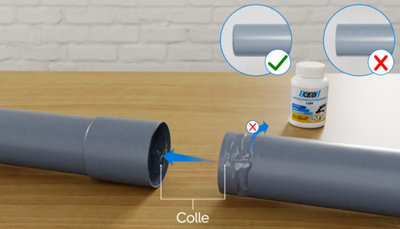

• Collage de la tuyauterie PVC

Attention, vous devez soigner votre encollage pour ne pas être obligé de démonter le coffrage de vos toilettes suspendues.

Pour assembler correctement 2 tuyaux PVC, respectez toutes les étapes du ponçage, du nettoyage, voire du dégraissage si nécessaire. Dans ce cas, utilisez un dégraissant en bombe.

Ne soyez pas économe en colle et enduisez l’intégralité des parties qui seront assemblées.

Enfin, l’emboîtement entre les 2 tuyaux doit se faire en évitant les torsions. Éliminez le reste de colle avant de laisser sécher 10 minutes.

• Ancrage mural et au sol

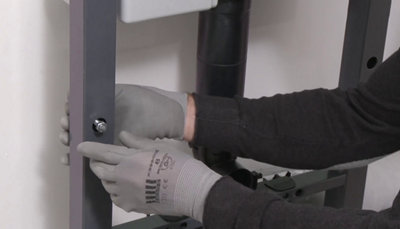

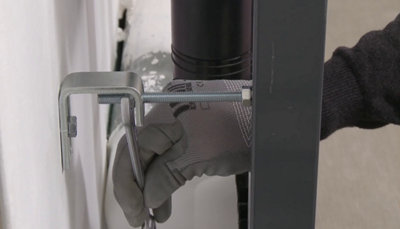

Ensuite, positionnez le bâti contre le mur et présentez les tiges filetées de fixation murale dans les perçages prévuers à cet effet.

Marquez un repère pour le trait de coupe des tiges afin qu’elles ne dépassent plus du châssis et sciez à cette longueur.

Vissez un écrou au bord de la tige filetée, puis poussez-la à travers le trou du bâti.

Par l'arrière, vissez un second écrou qui servira au blocage, mais ne le serrez pas pour l’instant. Ensuite, vissez chaque tige sur son équerre de fixation.

Positionnez l’équerre contre le mur et marquez le repère du futur point de perçage.

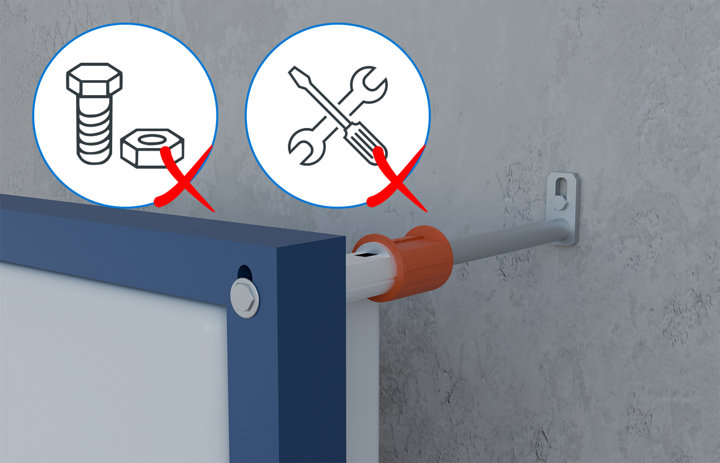

Le bâti de Goodhome propose un mode de maintien qui élimine ce type de barre filetée avec 3 écrous.

Le système de verrouillage fourni simplifie le réglage de la longueur et évite donc plusieurs étapes.

C’est une innovation qui permet de gagner du temps et du confort de travail.

Faites la même chose pour les points de perçage des pieds, puis retirez le cadre.

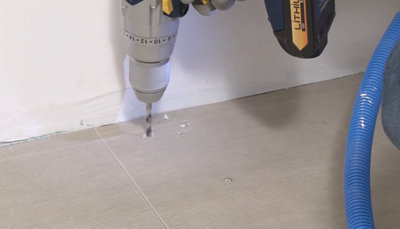

Récupérez les équerres avant de percer sur tous les points marqués.

Enfin, insérez des chevilles adaptées au sol et au mur.

Idéalement, le tire-fond est préférable à une chevile pour un sol en béton.

Fixez provisoirement l'équerre au mur sans serrer, puis replacez le bas du collier de fixation sous l’évacuation.

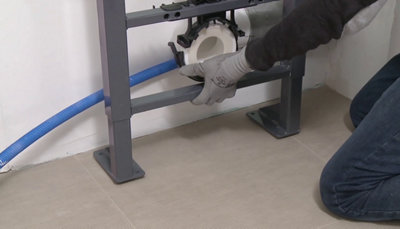

Replacez le cadre en intégrant la pipe dans son collier de fixation.

Clipsez le collier autour de la pipe.

Prévoyez d’installer un bouchon ou un chiffon pour boucher le tuyau et de stopper les mauvaises odeurs.

Enfin, vissez chaque tire-fond au sol. Fixez définitivement les équerres au mur en serrant avec la clé.

Pour verrouiller la position de chaque barre filetée, ajoutez un 3eme écrou par l’intérieur de l’équerre. Serrez le tout avant de passer au raccordement.

• Raccorder le tuyau de remplissage

Avant toute intervention sur le réseau, coupez l'arrivée d'eau.

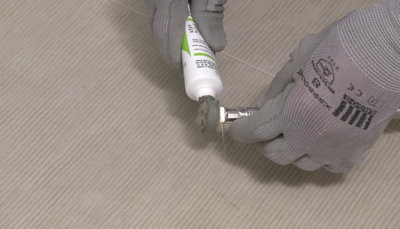

Commencez par déposer une noix de pâte d’étanchéité sur le filetage du flexible.

Enroulez le filetage de filasse et lissez-le sur la pâte.

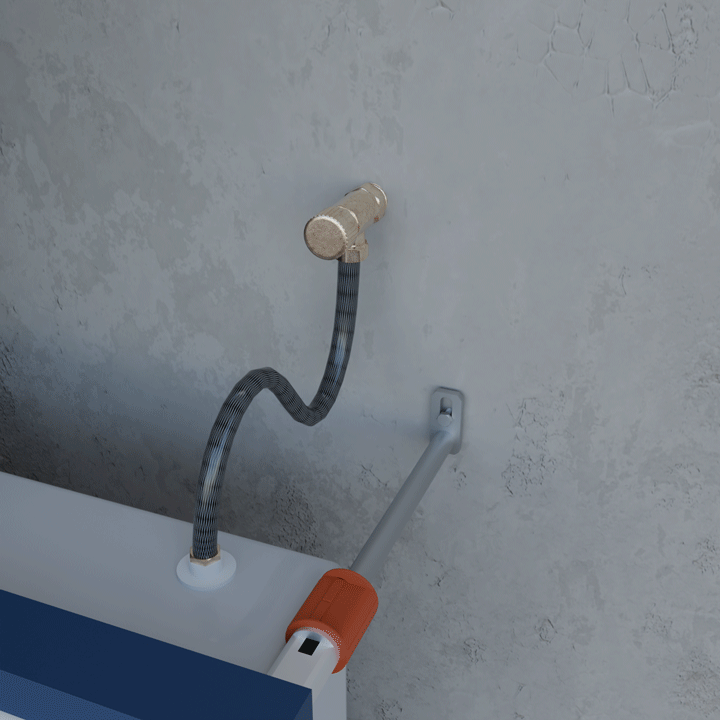

Raccordez le flexible à l'alimentation en eau à la main puis à la pince multiprise.

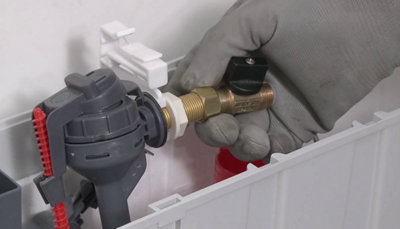

Vérifiez la présence d’un joint avant de visser le robinet sur l'entrée de la cuve, puis serrez l'écrou du flexible sur le robinet en vous aidant de la pince multiprise.

Ici, l'arrivée d'eau se fait par la droite, si votre arrivée d'eau est inversée, reportez-vous à la notice du fabricant pour inverser l'entrée de la cuve.

Chez certains fabricants (Goodhome, Geberit, etc.) vous pouvez disposer de plusieurs points de raccordement différents.

Il s’agit généralement d’une arrivée latérale ou par-dessus.

Avec cette option, il plus simple d’adapter l’alimentation de la cuve à la configuration de votre arrivée d’eau sans avoir recours à des coudes complexes.

L’arrivée nons utilisée est bouchée par un obturateur.

Sur le capot du réservoir, repérez l'obturateur correspondant à l'emplacement du flexible de raccordement.

Otez-le à l'aide d'un cutter, puis clipsez le couvercle sur la cuve. Ensuite, enlevez l'obturateur situé à l'emplacement de la plaque de commande.

Enfin, faites ressortir le câble qui actionne le mécanisme de la chasse. Il sera relié à la plaque de commande.

• Raccorder l’évacuation de la cuvette

Positionnez provisoirement l'habillage devant le bâti-support.

L’épaisseur de ce coffrage sera à prendre en compte pour les coupes des tuyaux.

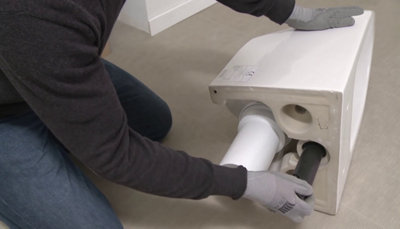

Au dos de la cuvette, mettez en place le manchon d'évacuation, puis placez le joint sur le manchon d'arrivée d'eau et positionnez-le sur la cuvette.

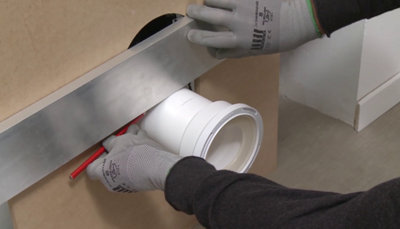

Appliquez une règle bien à plat sur le dos de la cuvette.

L’alignement de la règle sur les manchons vous permettra de repérer leur longueur exacte.

Tracez alors les repères intérieurs des manchons, puis retirez-les.

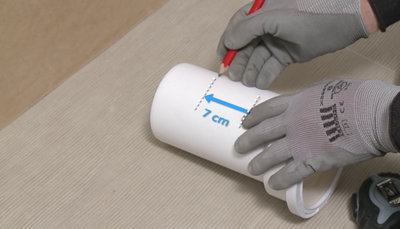

Tracez sur le manchon d'évacuation un repère à 7 cm de la marque précédente.

Le manchon pénétrera dans l’écoulement jusqu’à ce trait.

Insérez le manchon dans le tuyau jusqu'au tracé des 7 cm, puis marquez un troisième repère correspondant au bord de l'habillage.

Ceci vous permet de repérer la longueur du manchon d’évacuation en fonction de l’épaisseur de l’habillage.

• Prévoir l’épaisseur totale de l’habillage

Attention, cette mesure ne tient pas compte d’un revêtement épais sur votre coffrage.

Si vous avez l’intention d’ajouter du carrelage, vous devez ajouter une épaisseur supplémentaire qui comprendra la colle et le carrelage.

Glissez un caoutchouc d’étaanchéité sur le manchon d'arrivée d'eau et emboitez celui-ci dans son emplacement.

Vérifiez que vous respectez le sens de pose.

Repérez comme précedemment le bord de l'habillage sur le manchon.

Retirez les 2 manchons et recoupez-les à la longueur repérée.

Ébavurez les découpes à l’aide d’une lime.

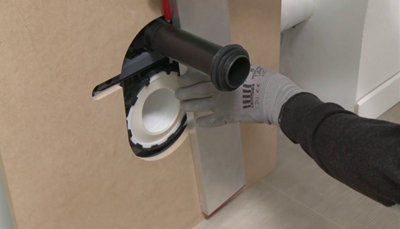

Après avoir retiré l’habillage, emboitez le manchon d’arrivée d’eau sur le bâti et le second sur la cuvette.

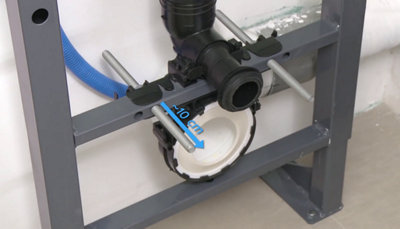

Placez un écrou derrière le bâti et vissez une tige filetée dans le trou le plus intérieur du châssis et dans l'écrou.

Répétez l’opération pour l’autre tige. Laissez dépasser les barres d’une dizaine de centimètres.

Vissez l'écrou de blocage à la main et serrez.

Vérifiez la hauteur de l'habillage par rapport au bâti et recoupez le bas si nécessaire.

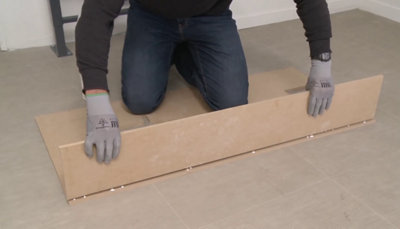

Pour assembler le coffrage, commencez par encoller les tourillons.

Aidez-vous d'un marteau pour les insérer dans les trous du coffrage.

Encollez les champs des panneaux d'habillage et assemblez-les.

Terminez l’assemblage de votre coffrage avec tous les éléments.

Avant de positionner définitivement votre habillage, appliquez éventuellement le revêtement de votre choix.

Enfin, installez-le à son emplacement définitif.

Au bas de l’habillage, appliquez un cordon de silicone que vous lissez au doigt humide.

Installez les protections de caoutchouc sur les barres filetées, puis placez la cuvette sur celles-ci en vous reportant à la notice du produit pour les fixations.

Vérifiez l’aplomb au niveau à bulle avant de fixer définitivement la cuvette.

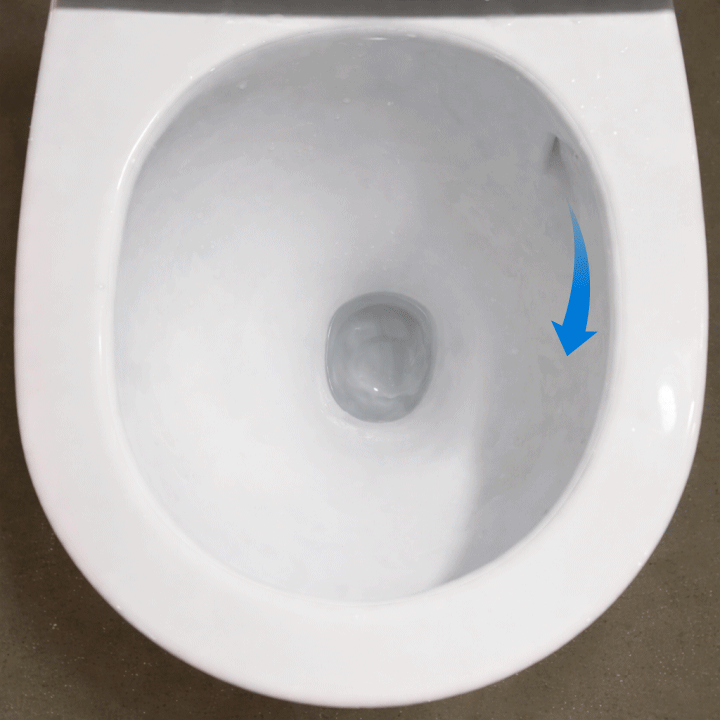

Dans notre exemple, la cuvette est équipée d’une bride, mais les progrès de fabrication et l’apport du système de rincage vortex permettent de profiter de cuvettes sans brides.

Cela améliore l’efficacité du rinçage avec moins d’eau et facilite l’entretien.

Toutes les cuvettes de wc suspendus

Appliquez un joint de silicone sur le pourtour de la cuvette et lissez au doigt mouillé.

Positionnez les chevilles en plastique sur la cuvette. Aidez-vous d'un maillet pour les mettre en place.

Placez les rondelles d'étanchéité sur les supports de l’abattant, puis vissez-les dans ces chevilles en plastique.

Enfin, glissez les rosaces de finition sur les supports et clipsez l’abattant.

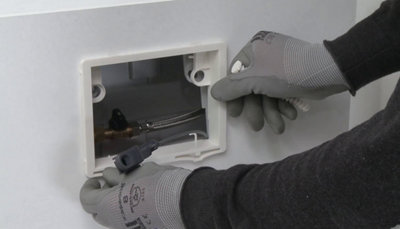

Détachez les vis en plastique du support de plaque, puis installez le support devant le bâti et serrez avec les vis en plastique.

Recoupez les vis si nécessaire.

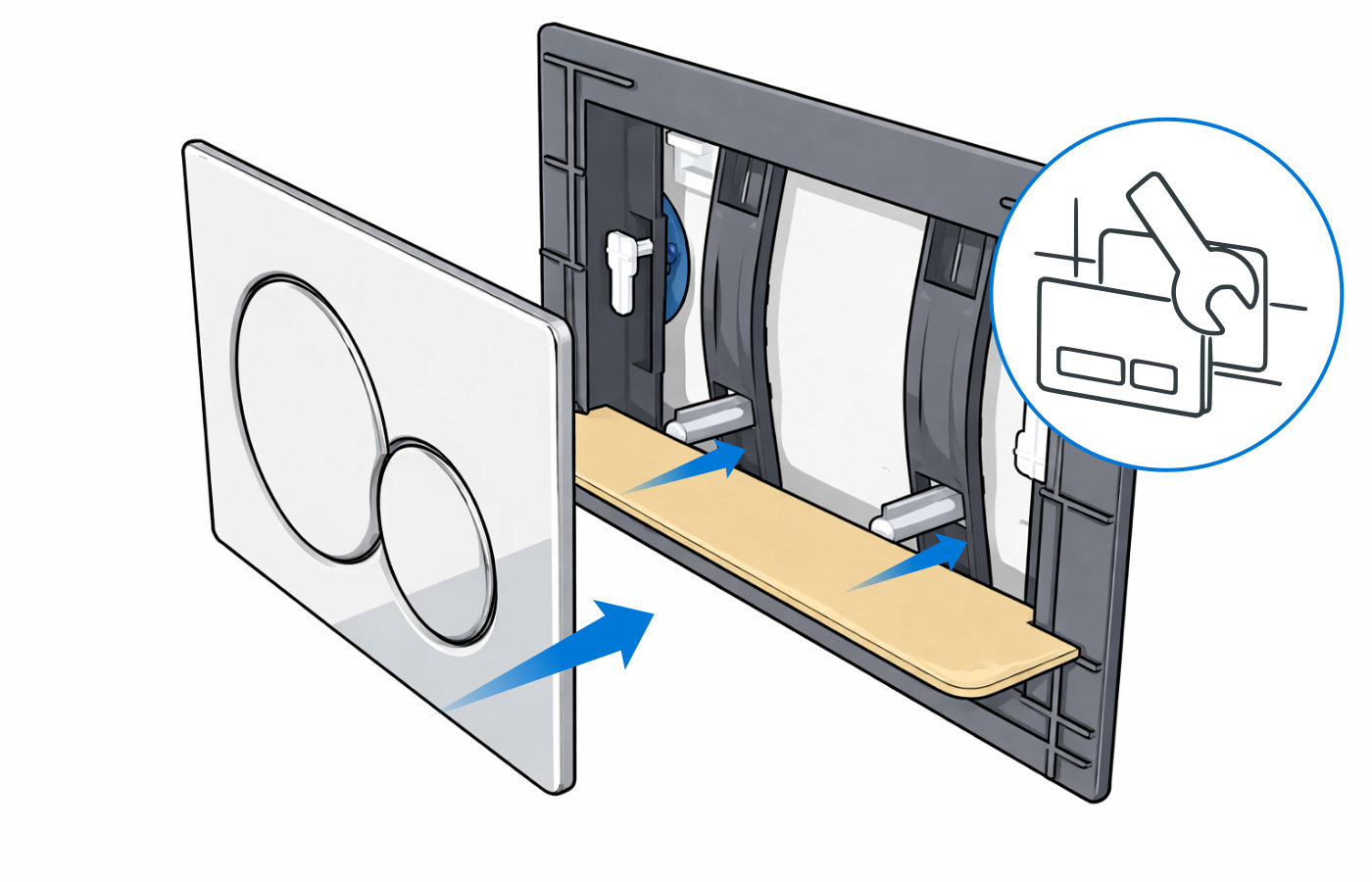

Sur certains modèles récents ou certaines marques (Goodhome, Grohe,etc.), vous pouvez disposer d’un gabarit.

Il se place sur l’ouverture et reproduit la position de la plaque de déclenchement. Une fois le gabarit clipsé, il faut présenter les tiges sur le gabarit et les ajuster à la bonne longueur.

Cela peut éviter le tatonnement du réglage avec la plaque définitive et évite le riques de commandes trop longues ou trop courtes.

Tous les commandes de wc suspendus

Branchez le câble du mécanisme de la chasse sur la plaque de commande, puis ouvrez l'alimentation en eau et le robinet de la cuve.

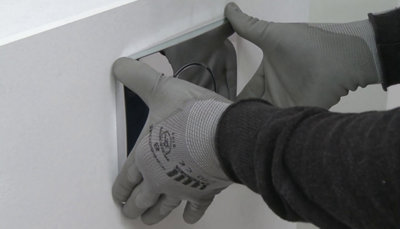

Clipsez la plaque de commande sur son support et actionnez la chasse d'eau pour vous assurer de l'absence de fuite au niveau du raccordement de la plomberie.

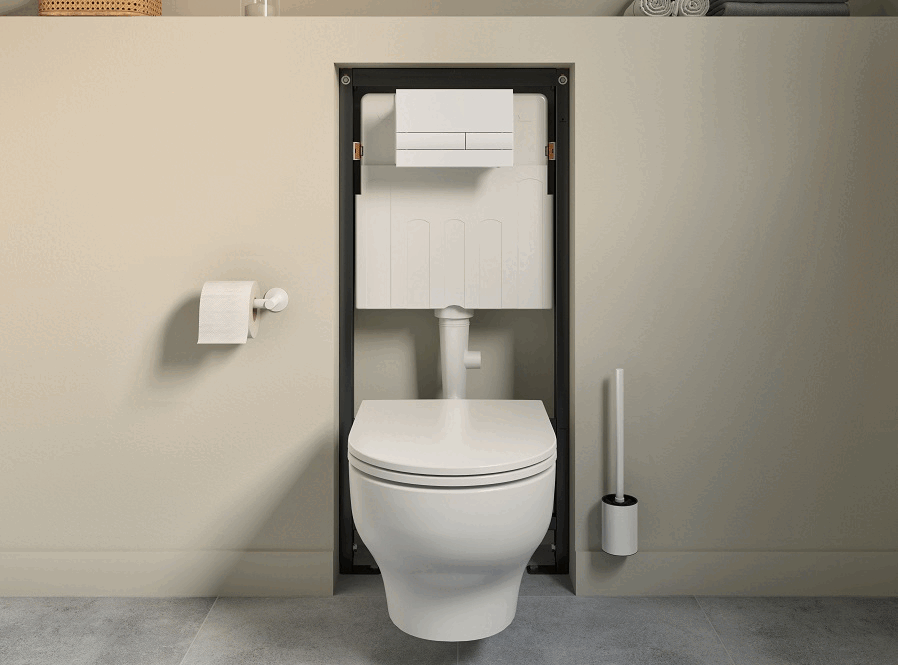

Voilà, votre WC suspendu est maintenant installé.

Si vous avez besoin de changer le mécanisme de chasse, il est accessible par la plaque de commande.
