Comment déplacer une alimentation en eau

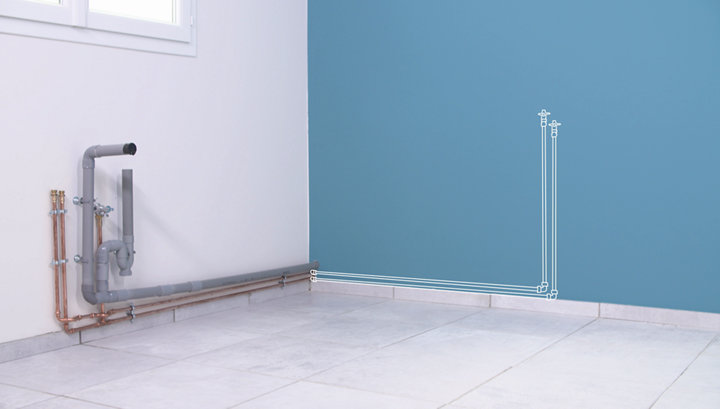

Dans notre cas, le réagencement de l’espace cuisine nécessite de déplacer les arrivées d’eaux sur l’autre mur.

L’emplacement est débarrassé de tout meuble et seules les évacuations d’eau et les canalisations existantes subsistent.

Le raccordement est effectué à partir de tuyaux de cuivre à la sortie du mur de la cuisine. Pour simplifier vos travaux, vous pouvez réaliser un plan du futur raccordement.

Commencez par couper l’eau à la vanne d’arrivée générale de la maison ou du logement.

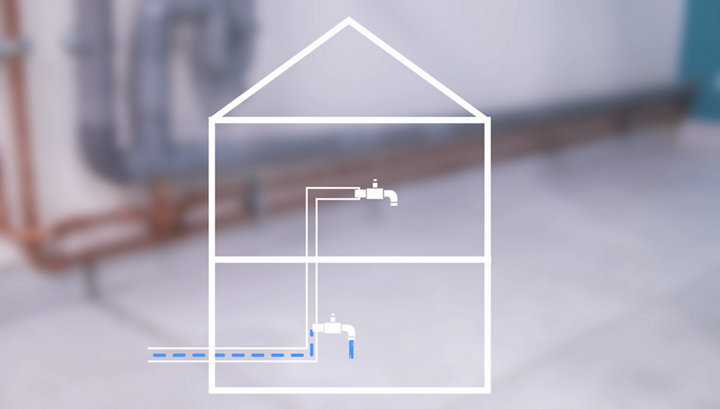

Pour vider la totalité de l’installation, purgez le circuit et les canalisations de la maison en ouvrant les robinets en haut puis en bas de la future arrivée d’eau.

Concrètement, il faut vider les tuyaux se situant au-dessus de ceux de la cuisine pour éviter une fuite au déplacement.

Pour votre sécurité, assurez-vous qu’il n’y a pas de prise électrique sous tension à proximité de vos travaux.

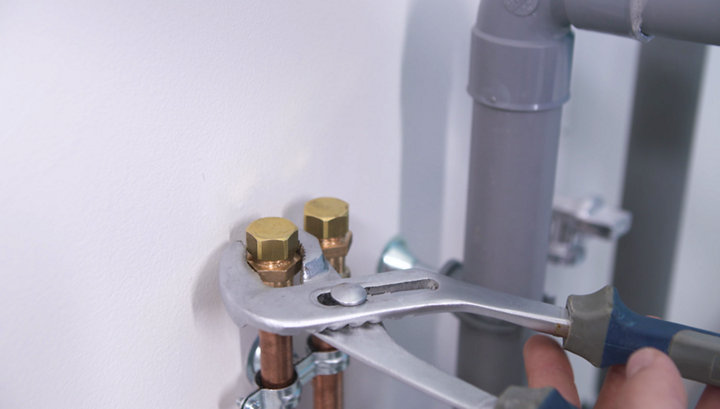

Placez une bassine sous les tuyaux et à l’aide d’une clé à molette et d’une pince multiprise, dévissez les bouchons pour vider les tuyaux de l’installation à déplacer.

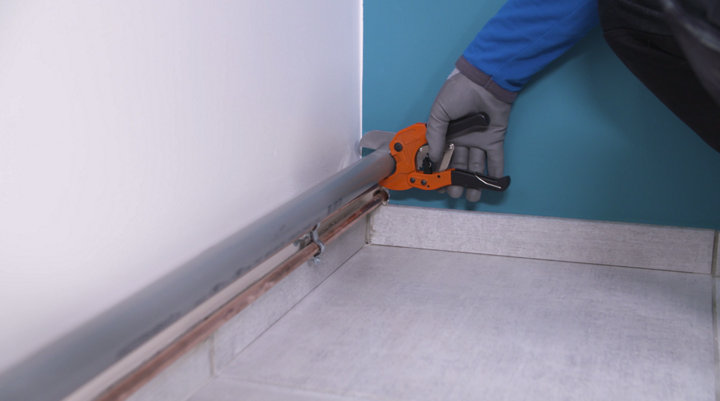

Dans notre cas, pour accéder plus facilement aux tuyaux d’arrivée d’eau, nous allons couper le tuyau d’évacuation à l’aide de la pince coupe-tube PVC et enlever l’ensemble des conduits d’évacuation.

Il faudra effectuer le raccordement de l’évacuation à la fin des travaux de déplacement de l’alimentation en eau.

À la clé à molette, dévissez l’écrou libre de la platine murale du robinet de la machine ou de l’appareil sanitaire.

Dévissez ensuite l’ensemble platine/robinet ainsi que la patte à vis.

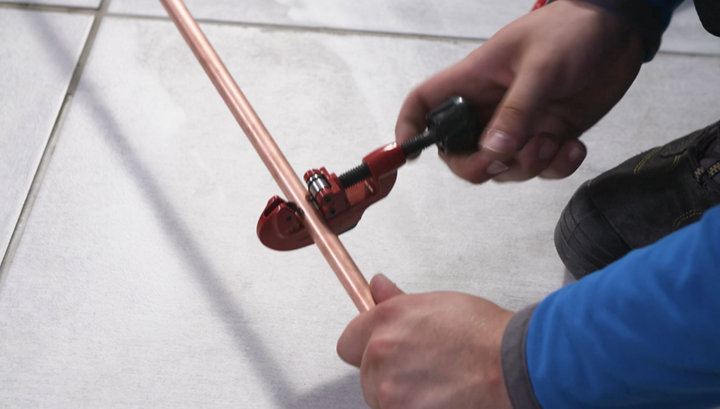

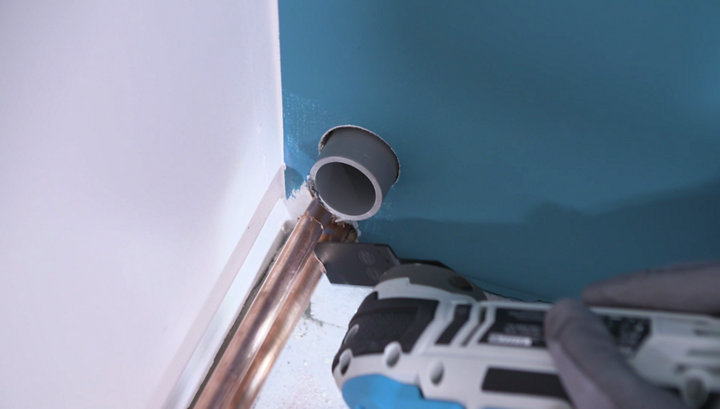

Puis, à l’aide de l’outil multifonction, coupez les tuyaux de cuivre à environ 3 cm du mur de la cuisine.

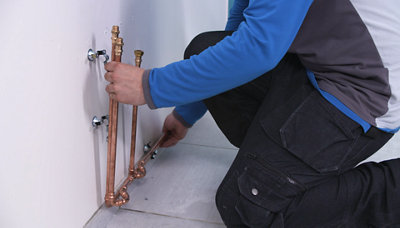

Ouvrez les colliers de fixation et retirez les tuyaux de cuivre.

Dévissez et retirez les colliers, les rosaces et les pattes à vis.

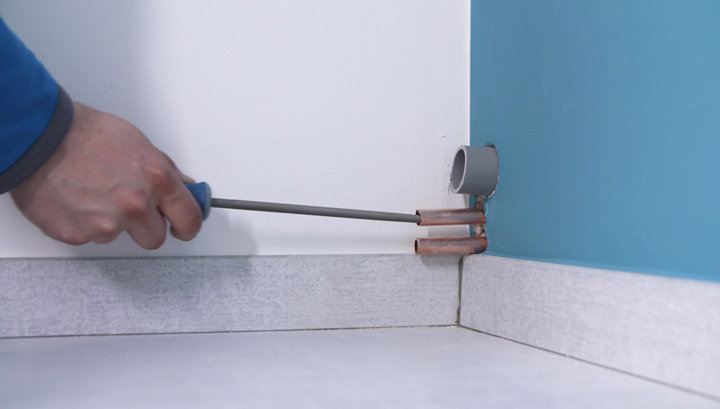

Ébavurez l’intérieur des canalisations coupées.

Dans notre cas, nous manquons de place. Ainsi, pour accéder plus facilement à l’intérieur des tuyaux de cuivre, nous utilisons une lime queue de rat.

Cette action fiabilise l’étanchéité des travaux de raccordement pour la plomberie en cuivre.

Poncez ensuite l’extérieur des tuyaux au papier de verre à grain très fin.

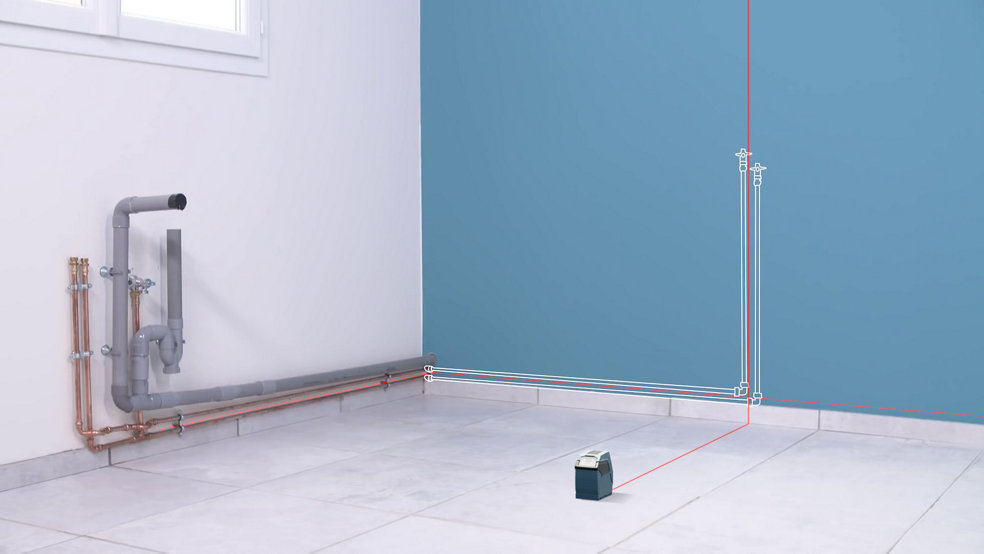

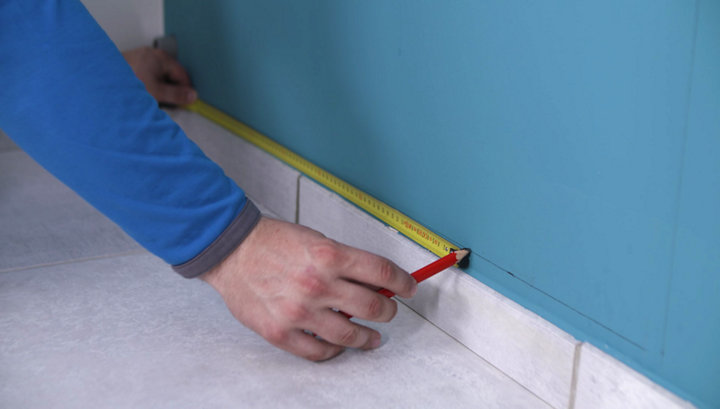

Repérez l’emplacement de votre futur point d’eau puis tracez à l’aide d’un niveau à bulle, un trait vertical à l’axe de ce point d’eau.
Repérez ensuite l’axe entre les deux tubes situés à la sortie murale et reportez la mesure jusqu’au trait vertical.

À l’aide d’une règle de maçon, tracez l’axe du cheminement des futures canalisations.

Vérifiez l’absence d’obstacle dans le mur au détecteur de métaux.

Cet appareil vous permet des travaux en toute sécurité en identifiant un éventuel réseau électrique caché.

Marquez un premier repère de collier de fixation à une dizaine de cm de la sortie murale, puis tous les 50 cm environ.

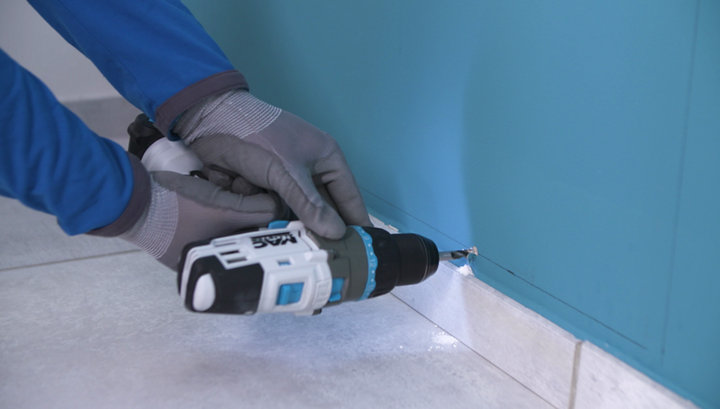

Percez et insérez des chevilles adaptées à la nature de votre mur et au type de matériau.

Préparez les colliers en assemblant dans l’ordre la patte à vis, la rosace et le collier, puis vissez les colliers de fixation aux chevilles.

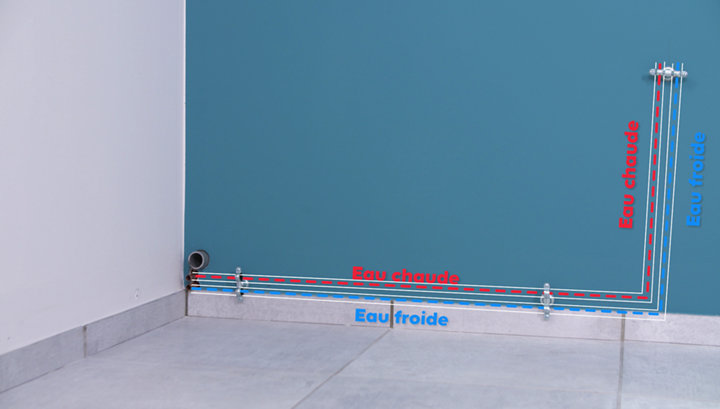

Par convention pour les canalisations verticales, le tuyau d’eau froide se situe à droite et celui de l’eau chaude à gauche.

C’est ainsi que pour un robinet de lavabo ou un robinet de douche, on retrouve toujours l’arrivée d’eau froide à droite.

Pour les conduites horizontales, l’eau froide se situe en bas et l’eau chaude en haut. Nous allons commencer par poser les tubes du nouveau réseau d’eau froide.

La bonne info

A cette étape vous pouvez choisir d’effectuer le raccordement avec du PER ou du multicouche plutôt qu’avec du cuivre.

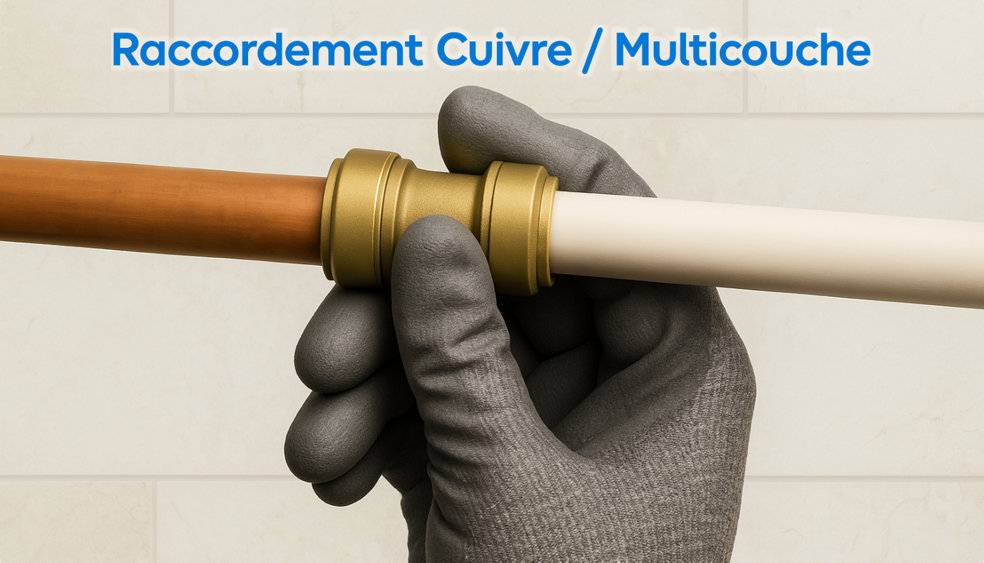

Pour les travaux de rénovation en plomberie, il existe des raccords cuivre-PER ou cuivre-multicouche faciles à mettre en place.

Pour des canalisations apparentes, préférez des tuyaux de multicouche au PER sensible aux UV.

Notre raccordement des canalisations en cuivre est réalisé sans soudure à l’aide de coudes et de raccords bicônes.

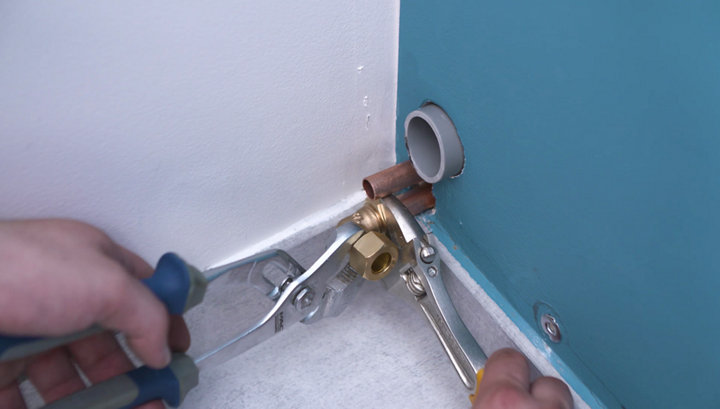

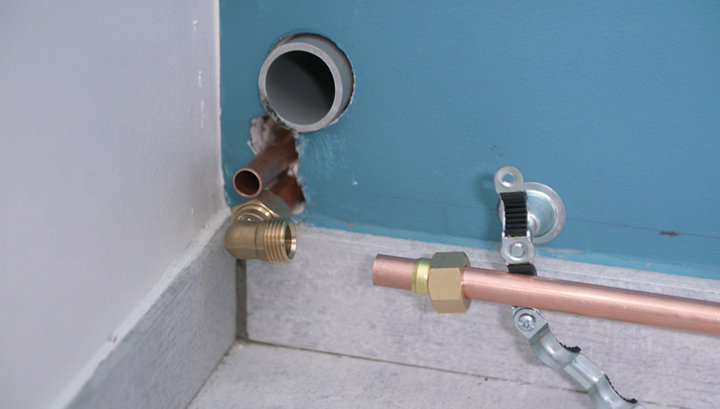

À la sortie des tuyaux d’arrivées d’eau, posez le premier coude bicône en commençant par passer l’écrou libre sur le tuyau puis l’olive et le raccord.

Assurez-vous que les 3 éléments sont bien alignés pour garantir l’étanchéité. Serrez légèrement l’écrou avec la clé à molette et la pince multiprise.

Il faudra penser à compléter le serrage à la fin des travaux de raccordement.

Dans notre cas, la hauteur définie des arrivées d’eau est à 70 cm. Cette hauteur diffère selon l’appareil ou le type d’installation.

Pour un lave-linge, l’alimentation en eau doit se situer entre 60 cm et 90 cm. Dans la salle de bains, le robinet de douche se situe à environ 120 cm. L’arrivée d’eau d’un lavabo est généralement cachée dans un meuble à une hauteur de 60 cm.

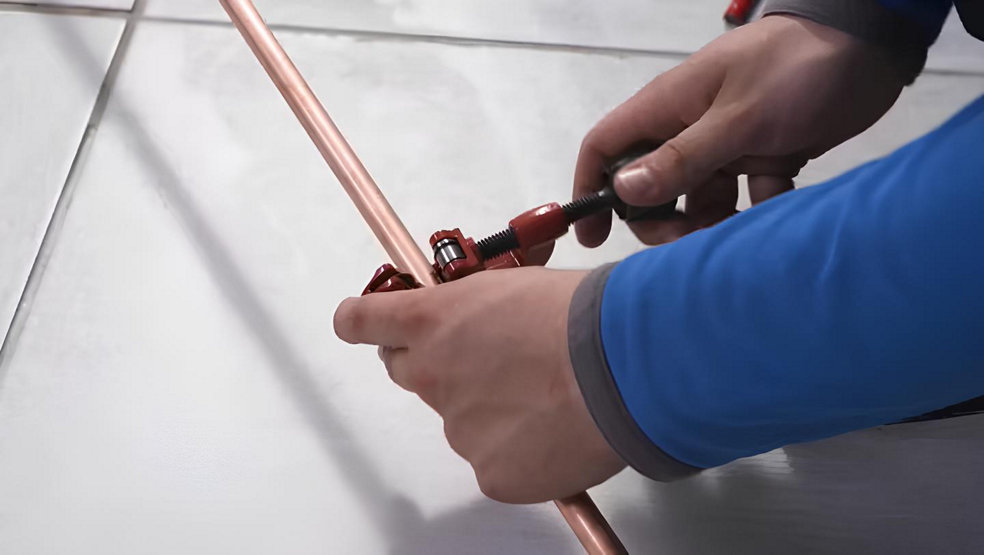

Mesurez une hauteur de tuyau correspondante et coupez à l’aide du coupe-tube.

Puis ébavurez les 2 extrémités du tube de cuivre.

Posez sur le tuyau coupé et effectuez le raccordement à l’aide d’un coude bicône en insérant, comme précédemment, l’écrou libre, puis l’olive et le raccord.

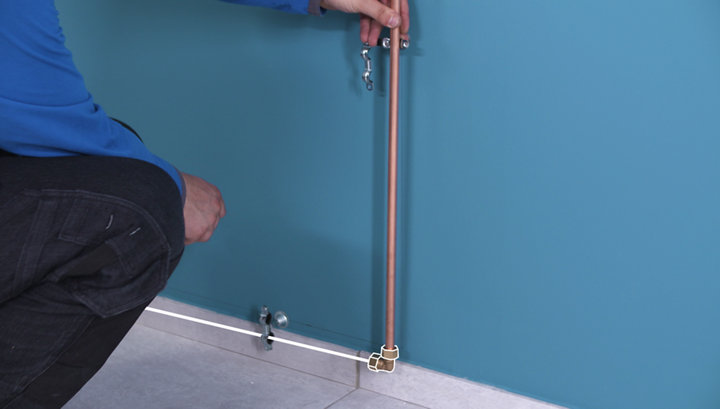

Placez le tube dans l’emplacement droit du collier vertical et alignez le raccord sur l’emplacement bas des colliers horizontaux.

Mesurez ensuite la longueur entre les 2 raccords et coupez une longueur de tuyau de cuivre correspondante.

Ouvrez les colliers, puis dévissez l’écrou du raccord, insérez-le sur le tube ainsi que l’olive et vissez-le au raccord.

Réalisez le même type de raccordement à l’autre extrémité du tuyau.

Enfin, nous installons une vanne d’arrêt ou un robinet.

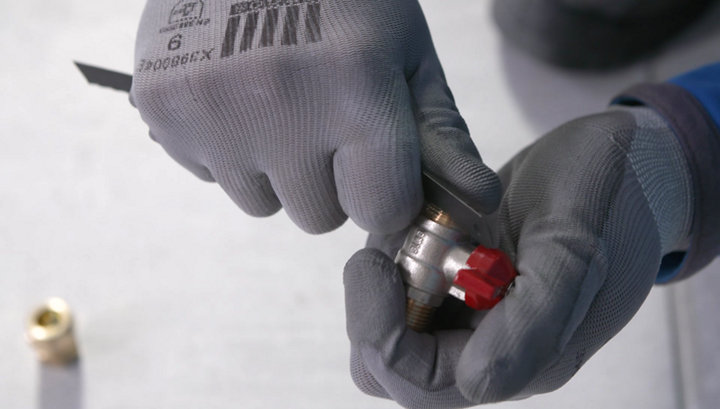

Afin d’assurer une meilleure adhérence de la filasse, commencez par griffer le filetage de la vanne à l’aide d’une lame de scie à métaux.

Prenez un morceau de filasse et enroulez-le dans le sens des aiguilles d’une montre sur le filetage du raccord.

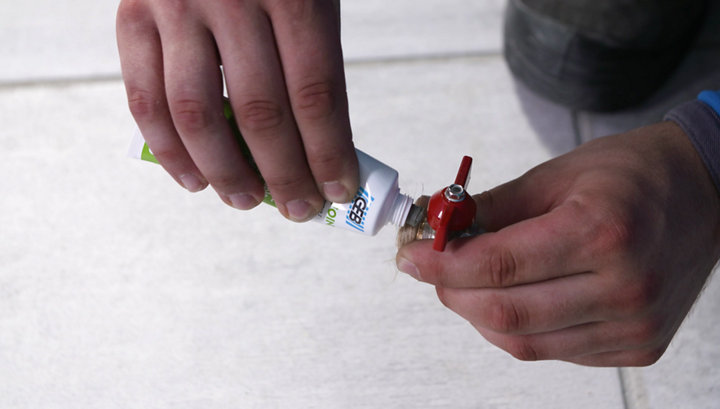

Appliquez ensuite de la pâte à joint sur la filasse autour du raccord.

L’étanchéité d’un raccordement sans soudure tient dans le bon respect de ces quelques étapes.

À la main, vissez le robinet sur un raccord bicône et serrez ensuite avec une clé à molette et une pince multiprise.

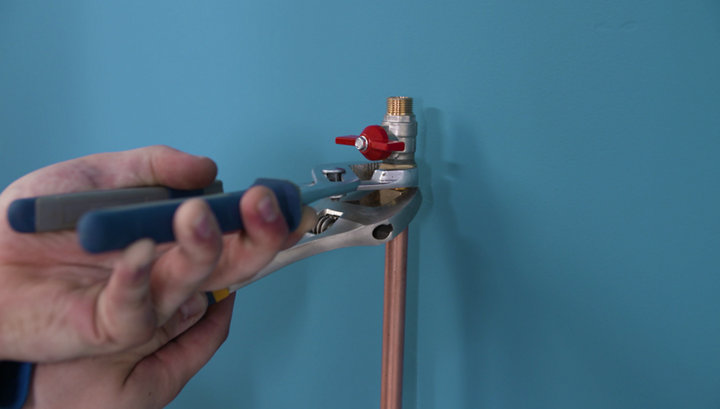

Après avoir passé l’écrou libre du raccord sur le tuyau de cuivre, placez la vanne et commencez par visser à la main puis avec une pince multiprise et une clé à molette.

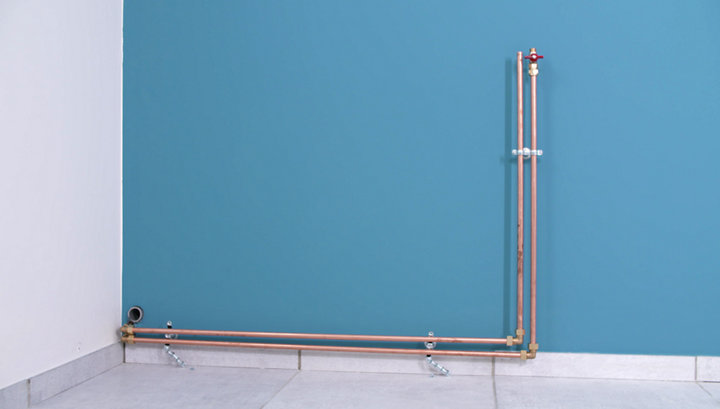

Vérifiez le serrage de l’ensemble des raccords sans trop forcer.

Répétez les mêmes opérations pour la canalisation d’arrivée d’eau chaude.

Terminez en refermant l’ensemble des colliers de fixation.

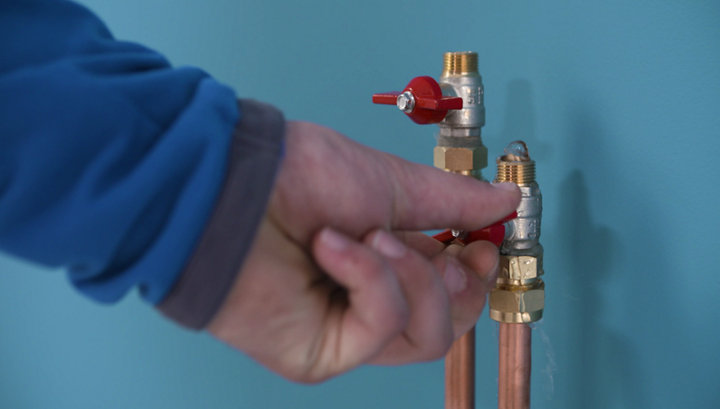

Vérifiez la fermeture des robinets nouvellement installés, puis ouvrez l’arrivée d’eau principale.

Pour purger le trop-plein d’air dans les tuyaux, ouvrez légèrement chaque robinet jusqu’à l’arrivée de l’eau, puis refermez-les.

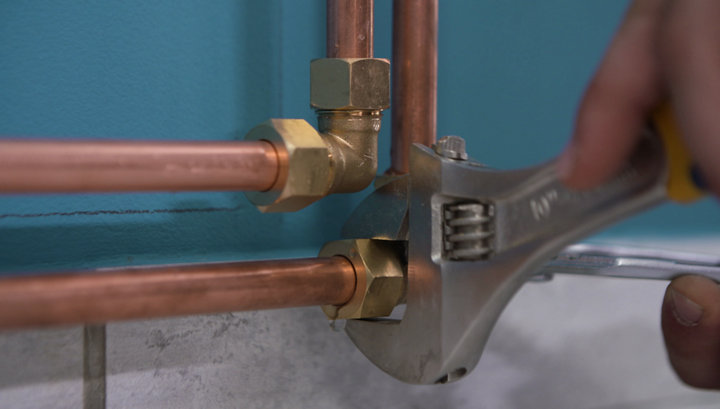

Vérifiez le raccordement et assurez-vous qu’il n’y a pas de fuites sur vos canalisations et aux raccords.

Sinon, serrez un peu plus les raccords sans forcer au risque d’abîmer le filetage et de provoquer des fuites.

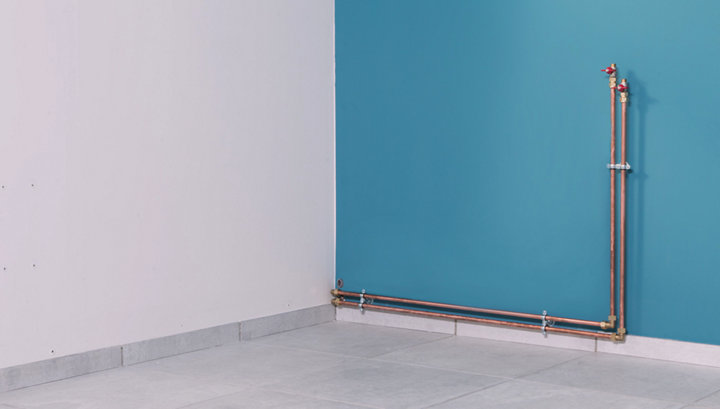

Le déplacement de vos arrivées d’eaux sanitaires est maintenant terminé.

Vous n’avez plus qu’à procéder au raccordement de votre machine à laver ou appareil sanitaire
