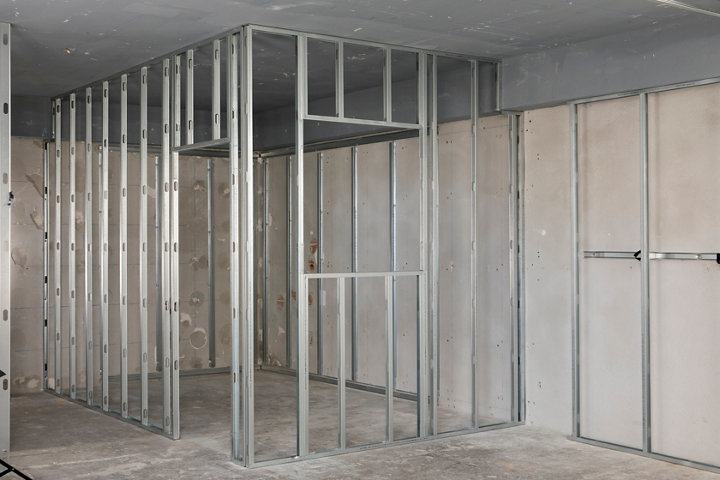

Comment monter une ossature de cloison
Pour monter une cloison sèche ou un mur intérieur, il faut d’abord réaliser l’ossature métallique qui va accueillir les plaques de plâtre, également appelées placo.
Utilisée aussi bien en construction que pour les travaux de rénovation, ce type de cloison est facile à mettre en œuvre à condition de respecter certaines étapes. Montants, rails, fourrures ou suspentes constituent l’essentiel d’une ossature métallique. Ils doivent être assemblés correctement pour assurer la résistance du mur.
Suivez nos conseils pour monter une ossature solide pas à pas qui soutiendra efficacement les plaques de plâtre de votre cloison.
Montage d'une ossature métallique de cloison
Comment poser une ossature métallique pour plaques de plâtre en quelques étapes
Le montage de l'ossature métallique précède l'étape d’installation du placo et doit se faire avec la plus grande précision afin de pouvoir soutenir solidement les futures cloisons.
Dans cette vidéo, nous vous expliquons comment monter les rails et les montants afin de créer une structure métallique adaptée à la pose de plaques de plâtre :
- Matériel et outillage
Pour monter la cloison à ossature métallique, vous avez besoin du matériel suivant :
Une équerre
Une scie à bois
Un mètre
Un niveau à bulle ou laser
Une cisaille
Une grignoteuse
Une visseuse
Un cordeau à tracer
Une pince à sertir
- Préparation
Pour rappel, pour la mise en œuvre de ce type de travaux, vous devez travailler sur un support sain (sol, plafond) capable de supporter la structure métallique.
La première étape consiste à recouper le bâti en bois de la porte afin que l’espace entre le sol fini et le bas de porte mesure 5 mm. Tracez le trait de coupe à l’aide de l’équerre sur les trois faces de chaque montant et utilisez la scie pour couper.

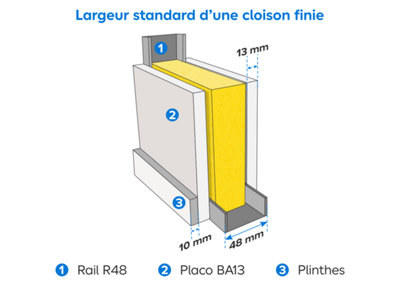

Pour les dimensions de la pièce, il faut tenir compte de plusieurs épaisseurs qui composent la cloison :
• L’épaisseur de la plaque de plâtre
• La largeur du rail
• Une éventuelle plinthe
La largeur de rail la plus courante est de 48 mm (R48) et une plaque de plâtre BA13 a une épaisseur de 13 mm. Ainsi une cloison séparative en plaques de plâtres aura généralement une épaisseur de 74 mm à laquelle il faut ajouter l’épaisseur des plinthes.
Dans tous les cas, adaptez vos prises de mesures à l’épaisseur des rails et des plaques.
Ainsi pour déterminer l’emplacement de votre rail vous devez tenir compte de ces mesures à retrancher ou à ajouter.
Une fois que vous êtes sûr de vos mesures, tracez les repères au sol et reportez la longueur de votre cloison sur un rail. Coupez-le à l’aide de la grignoteuse. Installez votre rail face au repère au sol.
Enfin, tracez un trait le long du rail de chaque côté afin de matérialiser son emplacement, puis retirez-le.
- Pose du rail au plafond
Pour reporter l’emplacement du rail à l’aplomb au plafond, utilisez un niveau à bulle ou un niveau laser. En partant du repère du rail au sol, tracez d’autres repères sur le mur en vérifiant l’aplomb. Continuez à prolonger ces repères jusqu’au plafond.
Pour cette étape et la suite du montage, un niveau laser simplifie la tâche et permet de marquer rapidement l’emplacement du rail au plafond puis de chaque montant.
Vous pouvez tracer le trait de l’emplacement du rail du plafond grâce au cordon à tracer comme montré dans la vidéo ou utiliser une règle sur le tracé du laser.
Coupez le rail du plafond à la bonne longueur puis positionnez-le sur le tracé. Vissez-le au plafond en fixant une vis tous les 60 cm et à 10 cm de chaque bord.
- Posez le rail au sol
Pour l’étape suivante du montage, vous allez tracer l’emplacement de la porte sur le repère du rail au sol.
Déterminez l’emplacement de la porte et tracez les repères de la largeur du bloc-porte.
N’oubliez pas de tenir compte de l’épaisseur de la plinthe, le cas échéant.

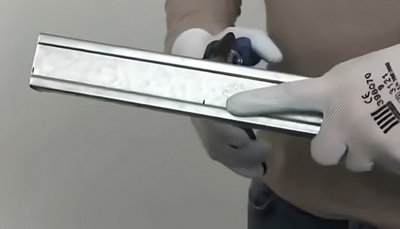

Sur un rail, reportez la distance entre la plinthe et le montant de la porte en ajoutant 15 cm.
Découpez le rail métallique avec la grignoteuse, puis coupez les flancs de ce rail sur le repère à 15 cm de l’extrémité.

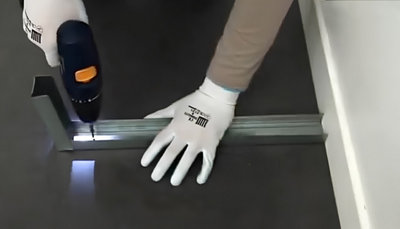

Cela vous permet de plier le rail pour former un angle de 90°. Vous pouvez ensuite placer le bord du rail sur les repères.
Fixez le rail au sol.
Si nécessaire, vous pouvez utiliser des chevilles à frapper après avoir percé le rail à 10 cm du bord et tous les 60 cm.
- Pose des montants
La structure de l’ossature métallique d’une cloison s’articule autour de rails hauts et bas et de montants répartis en fonction de la largeur des plaques de placo. La position de chaque montant est importante pour la fixation des plaques et pour les futurs joints.
Commencez par mesurer la hauteur des montants entre chaque rail contre les murs. Reportez la mesure sur un montant qui se découpe à l’aide de la grignoteuse ou de la cisaille.
Insérez le montant dans le rail au plafond puis faites-le glisser dans le rail au sol et mettez-le en place en effectuant une torsion.
Plaquez le montant contre le mur et vissez-le.
Répétez ce montage de chaque côté de la pièce.
Insérez le montant dans le rail au plafond puis faites-le glisser dans le rail au sol et mettez-le en place en effectuant une torsion.
Plaquez le montant contre le mur et vissez-le.
Répétez ce montage de chaque côté de la pièce.
Prenez les mesures de chaque montant des 2 côtés de la porte.
Découpez ainsi chacun des montants qui vont encadrer la porte.
Insérez-les dans le rail du plafond et emboitez-les dans le retour vertical du rail au sol.
Vous devez procéder de la même manière de chaque côté de la porte.
Vous obtenez la structure qui va permettre l’installation du bloc porte.

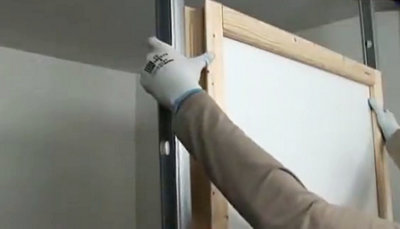

- Mise en place de la porte
Pour l’étape suivante, vous allez solidariser les montants autour de la porte.
Pour cela, insérez la porte entre chaque montant métallique. Emboitez ces montants dans le bloc porte.
Vissez ensuite les montants sur le bois du bâti à une dizaine de centimètres du sol puis tous les 60 cm.

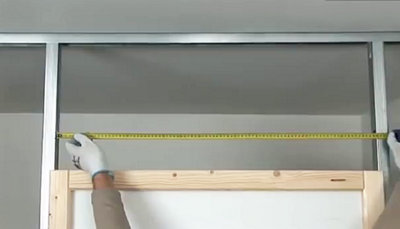

Ensuite, mesurez la largeur entre ces 2 montants au-dessus de la porte.
Découpez un rail en ajoutant 30 cm à cette mesure.
Comme pour les rails au sol, coupez les flancs du rail à 15 cm de chaque bord.
Repliez le rail jusqu’à obtenir 2 angles de 90°.
Emboitez ce rail dans les montants et poussez-le jusqu’à la traverse de la porte.

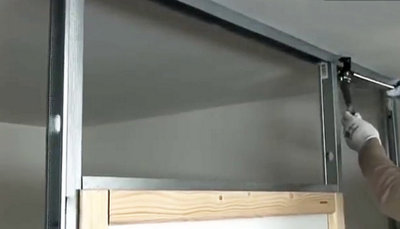

Vérifiez la verticalité du bloc porte avec le niveau et repérez l’emplacement du montant lorsqu’il est correctement en place.
Assemblez chaque montant sur les rails hauts et bas à l’aide de la pince à sertir.
Mesurez la hauteur de 2 montants que vous allez insérer au-dessus de la porte.
L’installation d’un montant est plus facile avec une torsion. Plaquez ces 2 petits montants contre ceux qui maintiennent la porte, et vissez-les entre eux avec des vis adaptées.

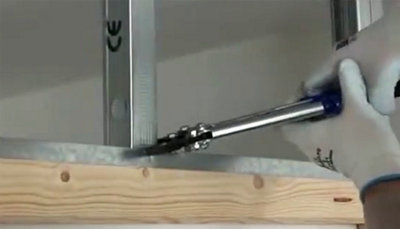

Enfin, repérez le milieu du bâti de porte et intégrez un dernier montant.
Vérifiez sa verticalité avec le niveau.
Fixez le montant aux 2 rails à l’aide de la pince à sertir.
- Pose des autres montants de l’ossature
Sur le rail du sol, marquez un repère à 60 cm de la porte puis tous les 60 cm. Cette distance entre les montants correspond à un standard de largeur d’isolant. Installez chaque montant face aux repères et vérifiez la verticalité.

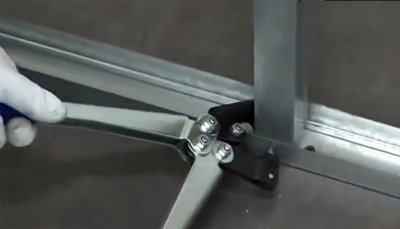

Par sureté, tracez l’emplacement des montants avant de les fixer, au risque de les faire bouger au moment du sertissage. Enfin, solidarisez montants et rails avec la pince à sertir.

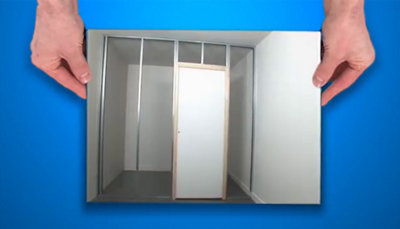

- Finition de la cloison
Vous pourrez ensuite habiller votre ossature avec des plaques de plâtre correspondant aux types de pièces.
À l’intérieur de la cloison en placo, vous pouvez ajouter un isolant qui renforce également l’isolation acoustique et phonique entre les différentes pièces.
La résistance de la cloison est consolidée avec la réalisation des joints.
Enfin, un mur en placo peut être décoré avec de la peinture, de la fibre de verre, un enduit, du carrelage ou du papier peint.
Quelques conseils pour construire l’ossature
- La fixation des rails de l’ossature
Dans un sol ou un plafond maçonné (dalle, chape, hourdis…), les rails se fixent tous les 60 à 80 cm avec des chevilles à frapper. Dans un faux plafond en plaques de plâtre, un vissage direct du rail suffit à condition d’utiliser des vis adaptées.
Les montants se fixent aux rails soit par vissage (vis autoforeuse) soit par sertissage à la pince. Pour fixer des montants mis dos à dos, le sertissage est plus difficile, préférez des vis autoforeuses pour métal.

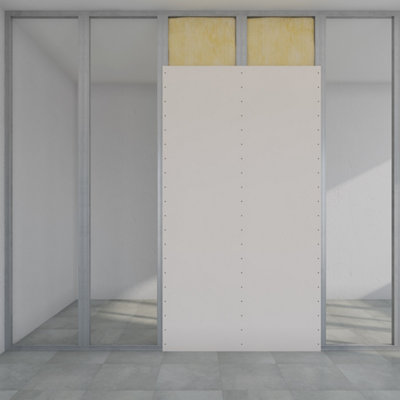

- Facilitez-vous les joints
La création de cloisons en plaques de plâtre est facile, mais il faut penser aux travaux suivants. Ainsi la réalisation des joints peut s’avérer délicate si les plaques ne tombent pas bord à bord sur un montant.
De même, la résistance de la cloison dépend de cette bonne disposition.
Tenez compte de la largeur des plaques que vous allez installer. La largeur la plus courante est de 120 cm (parfois de 60 cm pour en faciliter la manipulation). Le placo de 120 cm possède des repères au milieu pour visualiser l’emplacement des vis.
L’espacement conseillé de 60 cm entre chaque montant permet donc de visser la plaque au milieu et sur les bords.
- Adapter l’ossature aux contraintes de la pièce
Lors du montage de l’ossature, il n’est pas rare de rencontrer des poutres, corniches, marches et autres obstacles au niveau du futur emplacement de la cloison. Le positionnement des rails au sol ou au plafond nécessite alors de les contourner et de s’adapter aux différentes formes.
Vous pouvez entailler les ailettes métalliques afin de plier le rail aux divers endroits concernés. Il devient ainsi possible de créer des angles variés. De cette manière, vous obtenez une assise continue au sol et au plafond, permettant l’installation des plaques sur toute la périphérie.

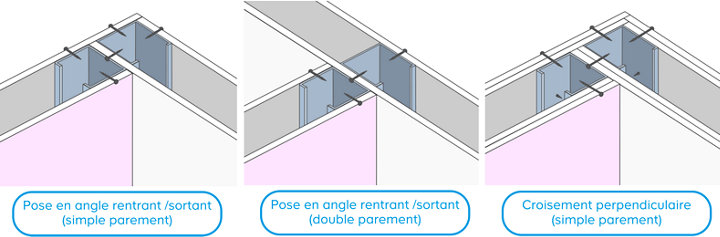

- Poser les plaques de plâtre en angle
Pour les angles, la mise en place de l’ossature et la disposition des plaques doivent permettre d’assurer une jonction rigide tout en limitant ultérieurement le nombre de joints.
Une fois l’ossature réalisée, vous pouvez passer au placage, c’est-à-dire la pose des plaques constituant la cloison.
