Comment poser des meubles de cuisine

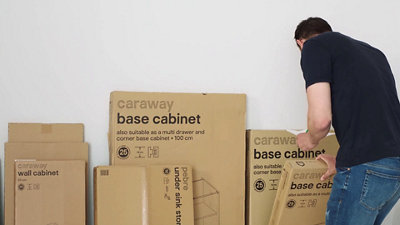

Avant de commencer la pose de votre cuisine Goodhome, vérifiez que tous les éléments de votre plan ont été livrés.​

Avant de reporter votre plan sur le mur, déterminez où passent les tuyaux et les câbles électriques et marquez-les sur le mur.​

Pour cela, utilisez un détecteur de matériaux.

Comment utiliser un détecteur de matériaux

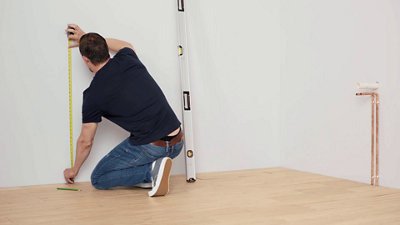

• Préparation avant la pose de votre cuisine Goodhome​

Commencez par le marquage des meubles bas, mesurer 87 cm à partir du sol tout en tenant compte des irrégularités.​

Tracez un repère sur le mur à cette hauteur.​

Placez un long niveau à bulle le long du repère et tracez une ligne.

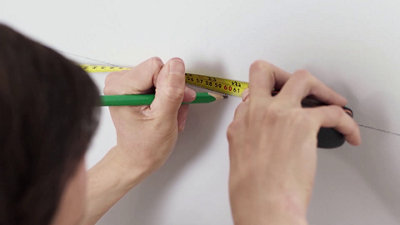

Reportez-vous à votre plan et marquez l’emplacement de chaque élément en dessous de la ligne des 87 cm.​

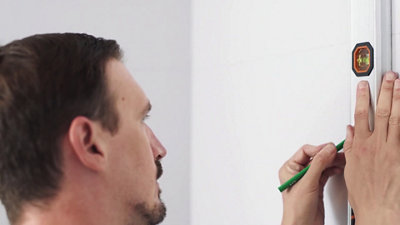

Tracez avec le niveau un repère vertical afin de tracer le côté de chaque meuble en laissant de l’espace pour les bandeaux et les joues de finitions.​

Assurez-vous que les installations (tuyaux d’évacuations, arrivées d’eau et électriques) sont au bon endroit.​

Prenez soin de rendre les prises accessibles pour le branchement de l’électroménager.​

Effectuez le marquage des meubles hauts, laissez un espace d’environ 53 cm entre le haut du plan de travail et la base de l’élément haut.​

Si votre plan inclut une colonne, mesurez la hauteur finale de cette dernière et tracez un repère au crayon sur le mur.​

Placez le niveau sur le repère et tracez une ligne au crayon où les meubles hauts seront installés.​

​

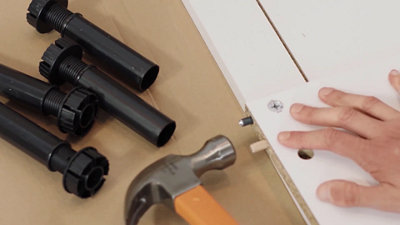

• Assemblage et pose des meubles bas​

Assemblez et posez les meubles bas en vous reportant aux notices associées.​

Disposez tous les éléments au sol. Insérez les tourillons et les ferrures d’assemblage dans le panneau inférieur.​

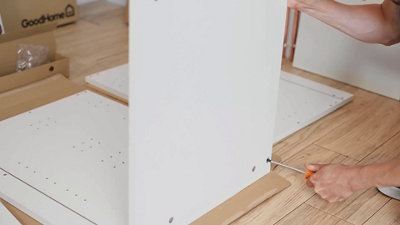

Pour assembler les meubles fixez un panneau latéral puis tournez le système de ferrure d’assemblage pour verrouiller les panneaux.​

Fixez les supports arrières et insérez les panneaux de fonds, puis utilisez le système de ferrures d’assemblage pour verrouiller l’autre panneau latéral.​

Installez les cales du panneau de fond, fixez les supports de fixation murale à l’arrière du caisson.​

Pour finir, installez les pieds sous le meuble.​

Si vous souhaitez installer des joues de finitions de remplacement, faites-le lors de l’assemblage.​

Pour la pose, commencez par l’angle s’il y en a un, si non, commencez par l’une des extrémités.​

Pour poser un meuble d’angle positionnez-le à distance du mur, comme indiqué dans la notice.​

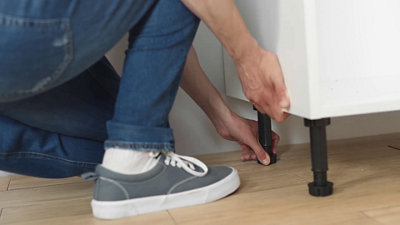

Une fois les deux meubles en place, utilisez les pieds à visser pour les ajuster sur la ligne de 87 cm.​

Assurez-vous que les deux meubles soient à niveau de chaque côté à l’aide du niveau à bulle.​

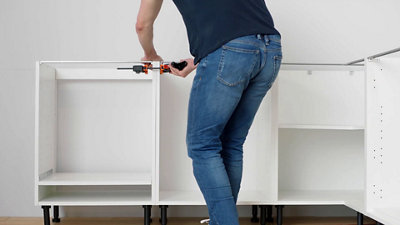

A l’aide des supports de fixation, réunissez les 2 meubles avec le côté opposé du fileur d’angle.​

Marquez la position des supports muraux à travers les trous et passez un détecteur de tuyaux et câbles sur le mur.​

Percez le mur et insérez des chevilles murales et vissez-les dans les supports pour fixer les meubles.​

Utilisez la même méthode pour le reste des meubles.​

Fixez-les conformément au plan, en les réglant en hauteur et en les alignant avec le bord avant.​

Puis fixez les meubles ensemble en plaçant les vis derrière la plaque de charnière afin de les cacher et vérifiez régulièrement à l’aide du niveau à bulle.​

Répétez l’opération pour tous les meubles bas.

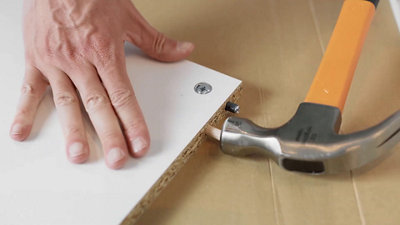

• Assemblage et pose des meubles hauts​

Disposez tous les éléments de votre meuble haut au sol et assemblez-les en suivant les notices.​

Insérez les tourillons et les ferrures d’assemblage dans le panneau inférieur.​

Fixez les supports muraux sur panneaux latéraux puis insérez le panneau et tournez le système de ferrures d’assemblage.​

Fixez les cales à l’arrière du panneau de fond puis fixez le panneau.​

Si vous souhaitez installer des joues de finitions de remplacement, faites-le lors de l’assemblage.​

Pour installer vos éléments hauts, commencez par l’angle s’il y en un.​

Pour le poser, mesurez la taille du premier meuble en positionnant l’extrémité du meuble à distance de l’extrémité du mur comme indiqué sur la notice.​

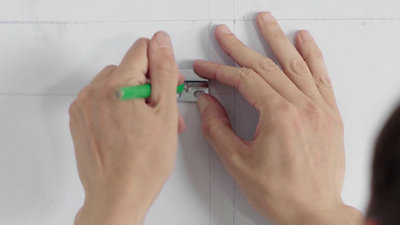

Reportez les mesures figurant sur la notice pour le support mural du meuble haut sur le mur.​

Placez les supports muraux sur les repères et tracez les repères à travers les trous des supports.​

Passez un détecteur de tuyaux et câbles avant de percer.​

Percez les trous, insérez des chevilles murales puis vissez les supports au mur.​

Installez le meuble haut sur les supports, et installez le panneau plein en option.​

Soulevez le meuble avec les fileurs d’angles puis installez-le sur les supports muraux.​

Mettez les deux meubles à niveau à l’aide du réglage à l’intérieur du caisson.​

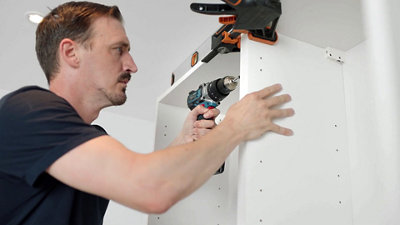

Fixez les meubles hauts adjacents au meuble d’angle, en utilisant les supports muraux vissés au mur, en les mettant à niveau avec le système de réglage à l’intérieur des caissons et en les alignant avec le bord avant.​

Recommencer la procédure pour tous les éléments hauts.​

• Poser les joues de finition assorties​

Si votre plan comporte une colonne, vous pouvez installer une joue de finition pour un effet esthétique.​

La joue de finition remplace le panneau blanc du meuble.​

Pour installer une joue de finition, faites glisser le panneau le long du meuble, puis tracez un repère. ​

Mesurez la distance entre le mur et le bord avant de la colonne en haut et en bas.​

Reportez les mesures sur la longueur du bord arrière de la joue de finition et ajoutez deux cm.​

Coupez l’excédent de la joue de finition avec une scie égoïne ou uns scie sauteuse.​

Fixez-la à la colonne à l’aide d’un serre-joint avec un débord de 2 cm sur la longueur du bord avant.​

Fixez les joues de finitions depuis l’intérieur avec des vis pour panneaux agglomérés.​

Recommencez la procédure pour l’extrémité des meubles bas ou hauts.​

Si vous prévoyez une corniche, vous devrez le prendre en compte lors de la découpe et de l’installation des joues de finition.​

• Assemblage et pose des tiroirs​

Pour assembler un caisson de tiroir, disposez tous les éléments au sol.

Assemblez les côtes et le fond du tiroir en les faisant glisser.
Installez la base du tiroir en la faisant glisser puis vissez- là.
Insérez les fixations par les trous pre-percés sur la façade du tiroir.​

Aidez-vous de la notice pour visser les coulisses de tiroir dans les trous pré-percés du caisson conformément à votre plan.​

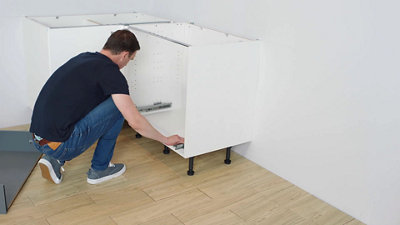

Déployez les coulisses et placez le caisson en le clipsant.​

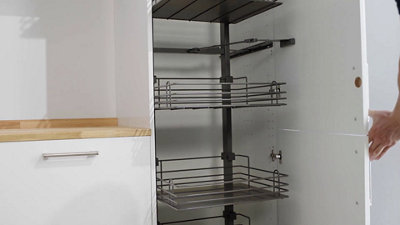

• Intégration des rangements intérieurs et tablettes​

Assemblez chaque rangement en suivant la notice et installez-les dans les meubles appropriés.​

Installez les tablettes à l’intérieur des caissons, il suffit d’insérer les taquets de tablettes et de glisser les tabelles pour les placer.​

Si vous pouvez, anticipez ce que vous y rangerez afin de prévoir la hauteur de chaque tablette.​

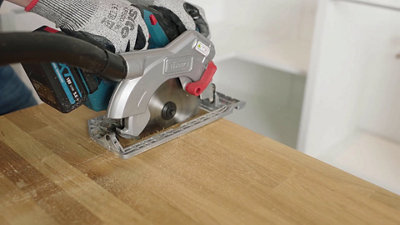

• La pose des plans de travail et électroménager​

Mesurez et découpez les plans de travail à la longueur appropriée.​

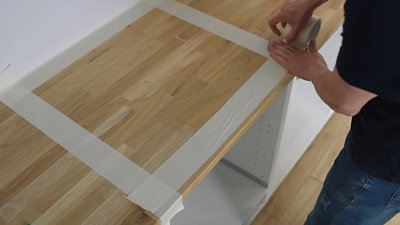

Poncez les arrêtes et posez les plans de travail.​

Utilisez des gabarits pour l’évier et la plaque de cuisson à l’aide de ruban de masque et coupez les trous.​

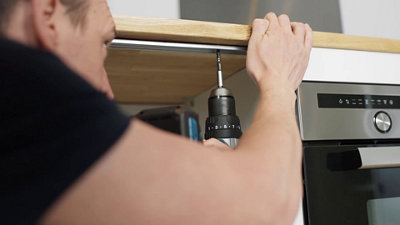

Fixez les plans de travail en insérant les vis par le dessous du meuble bas via les trous dans les rails métallique à l’avant et à l’arrière.​

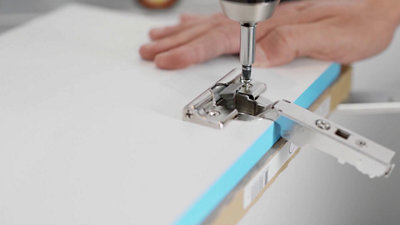

• Installation des portes et façades de tiroir ​

Installez les charnières sur les portes des meubles à l’aide des trous pré-percés.​

Vissez la plaque de charnière à l’intérieur du caisson puis clipsez la porte.​

Alignez les portes à l’aide des vis de réglages.​

Poussez sur les façades de tiroir pour les fixer.​

A l’aide d’un tournevis alignez les façades de tiroir de chaque côté.​

• Pose de la corniche et des plinthes​

Coupez la corniche aux bonnes dimensions et fixez-la au-dessous des éléments hauts en la vissant au-dessus des meubles.​

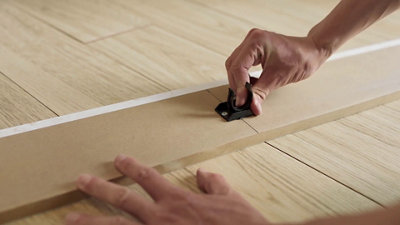

Coupez les plinthes à la bonne longueur et fixez les attaches des pieds à l’arrière de la plinthe aligné avec les pieds du meuble.​

Vissez les attaches aux plaques et clipsez au pieds du meuble. ​

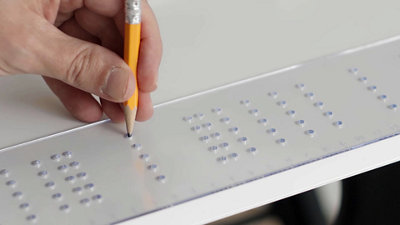

• Fixation des poignées de portes et tiroirs​

Mesurez la poignée et tracez les repères à l’arrière de la porte à l’aide du gabarit de perçage.​

Percez par l’arrière avec un morceau de bois à l’avant de porte afin de ne pas endommager la finition.​

Vissez les poignées.​

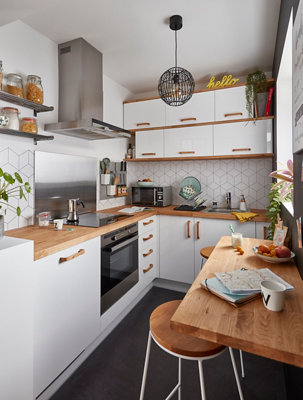

Votre cuisine est prête.​

Vous pouvez maintenant en profiter pleinement.​

N’hésitez pas à accessoiriser votre cuisine.​

​

Découvrez tous les accessoires de cuisine

• Préparer l’implantation​

Assurez-vous de l’emplacement de chaque élément et des dimensions une dernière fois avant de commencer.​

Afin de préparer votre pièce pour les travaux, vérifiez la présence de prises dédiées pour l’ensemble de l’électroménager et notamment d’une prise 32A pour les plaques électriques.​
Vérifiez également la présence de l’arrivée d’eau, d’une évacuation ainsi que de prises électriques au sur la crédence.​

Aménager l’emplacement des 3 zones d’activité : cuisson, eau et froid.​

Ménagez une distance de sécurité de 65 cm entre les plaques électriques et la hotte et 75 cm dans le cas de plaques au gaz. Évitez aussi de placer 2 tiroirs dans les angles.​

•  Assembler les caissons​

Commencez par assembler les meubles avant de les fixer.​

Posez les côtés sur le sol, trous pré-percés apparents.​

Vissez les tiges au tournevis.​

Sur le panneau de dessous, encollez les tourillons de bois et enfoncez-les au maillet à mi-hauteur.​

Sur une tranche, encollez des tourillons et emboîtez le panneau de dessous sur un panneau de côté en respectant bien l’alignement des rainures.​

Insérez les butées autobloquantes dans le panneau de dessous et serrez au tournevis jusqu’au blocage complet.​

Faites de même avec le panneau de dessus.​

Glissez les panneaux de fond dans les rainures afin de maintenir l’équerrage du caisson.​

Encollez l’autre moitié des tourillons sur le panneau de dessous et de dessus et assemblez l’autre côté du caisson comme précédemment.​

Placez les embases des pieds sous les caissons et vissez-les.​

Puis, insérez les pieds télescopiques dans les embases et réglez-les à 15 cm.​

Vissez les équerres de fixation murale sur les panneaux de côté en partie haute.​

Pour l’assemblage des parties basses, procédez comme pour la colonne, le panneau de dessus étant remplacé par 2 traverses.​

Pour le meuble du four, ne mettez pas le panneau de fond.​

Pour les parties hautes, percez des trous selon le gabarit fourni afin de pouvoir fixer ensuite les boîtiers de fixation.​

Utilisez un repère sur la mèche pour ne pas traverser le panneau.​

Procédez ensuite au montage en vissant, en plus des tiges, les boîtiers de fixation sur les panneaux de côté.​

• La pose​

Repérez sur le mur des points à 15 cm du sol, correspondant à la hauteur des plinthes de finition de la cuisine et tracez une ligne horizontale avec la règle.​

Dans le cas d’une implantation en « L », commencez par poser les meubles d’angle.​

En respectant les instructions du fabricant, placez le premier meuble d’angle à une distance régulière du mur.​

Alignez le dessous du caisson sur la ligne repère.​

À l’aide du niveau à bulle, vérifiez l’horizontalité en tous sens du caisson et réglez au besoin en agissant sur les pieds télescopiques.​

En fonction de la profondeur de votre plan de travail et de celle de votre caisson, il est nécessaire de découper un fileur.​

Ici, le plan de travail est profond de 65 cm et le meuble de 57 cm, donc nous coupons un fileur de 8 cm.​

Repérez la mesure sur les bords du fileur. ​

Puis, collez un adhésif de masquage et tracez le trait de coupe à la règle.​

Découpez doucement dans le sens de la longueur à l’aide d’une scie sauteuse.​

Ensuite, vissez un tasseau sur le fileur au bord de la face arrière.​

Placez le fileur contre le caisson dans l’alignement de l’épaisseur de la porte et vissez le tasseau sur le caisson par l’intérieur.​

Placez un second fileur sur le meuble perpendiculaire afin de recouvrir l’espace entre le premier fileur et la porte du meuble.​

 ​

Tracez ensuite les repères des équerres de fixation au mur, percez, chevillez et vissez les équerres sur le mur.​

Faites de même pour les autres éléments bas.​

Reliez les caissons bas entre eux avec des serre-joints et percez-les en haut et en bas à l’aide d’une perceuse.​

Vissez les caissons bas 2 à 2 avec les vis de liaison.​

Pour les éléments hauts et selon la hauteur souhaitée, tracez 2 points sur le mur correspondant au-dessous des caissons.​

Alignez le dessous du meuble haut sur ces 2 points et tracez une ligne sur le dessus et le côté du caisson.

À l’aide de l’équerre et en vous reportant à la notice du fabricant, tracez sur le mur les points correspondant aux trous des fixations des pattes d’accrochage du meuble haut.​
Percez ensuite sur les repères, chevillez et vissez les pattes d’accrochage sur le mur.​

Fixez le meuble haut sur le mur en descendant les boîtiers de fixation sur les pattes d’accrochage.​

Réglez l’écartement au mur et le niveau des meubles hauts en serrant ou desserrant les vis situées sur les boîtiers de fixation​.

Vissez entre eux les meubles hauts juxtaposés ou accolés à la colonne.​
