Comment poser portes, tiroirs et poignées des meubles

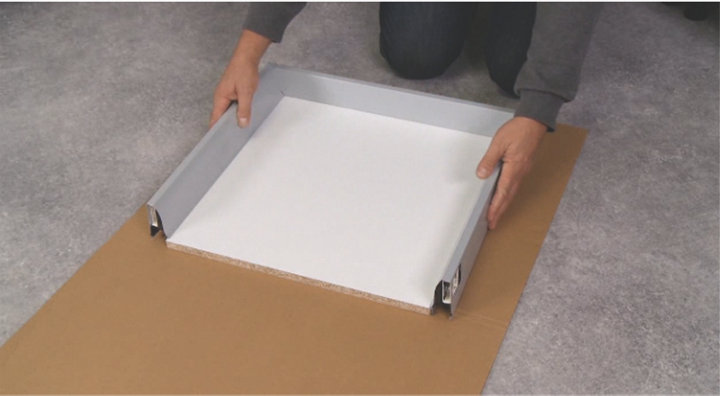

Emboîtez les côtés sur la partie arrière du tiroir et glissez le panneau de fond dans les rainures jusqu’en butée.

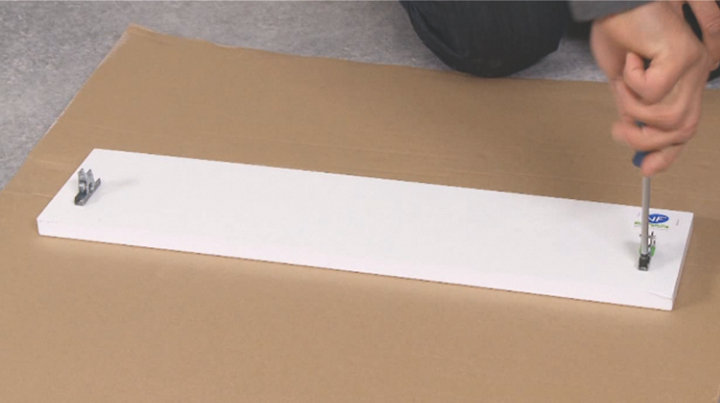

Vissez les clips de fixation dans les pré-perçages situés sur l’arrière de la façade du tiroir.

Clipsez la façade sur les côtés du tiroir.

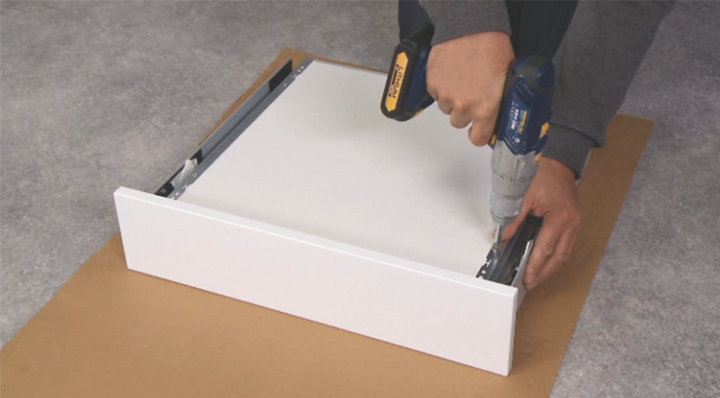

Sur l’envers du tiroir, vissez 4 vis pour solidariser le fond et les côtés.

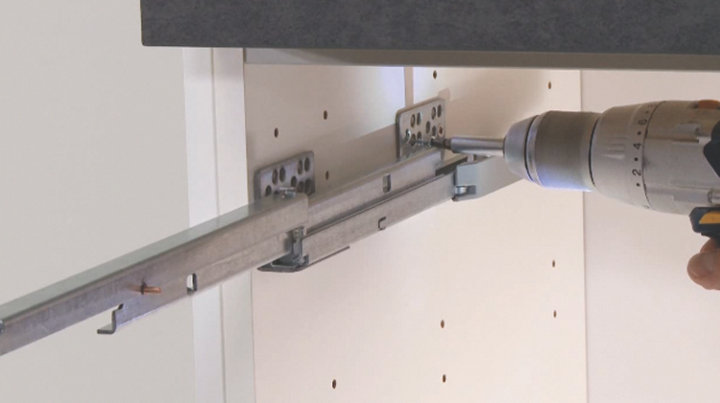

Placez le rail, coulisse ouverte, sur le côté intérieur du caisson en vous reportant à la notice du fabricant. Vissez les vis de maintien dans les pré-perçages à l’aide du tournevis et vissez les vis de renfort à l’aide de la visseuse. Faites de même pour l’ensemble.

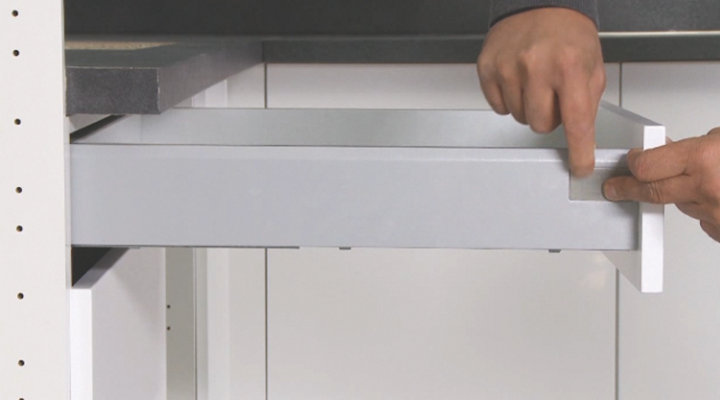

Placez le tiroir sur les coulisses, poussez-le à fond et ouvrez-le à nouveau, puis posez les caches de finition sur les côtés.

Déclipsez les charnières de leur support et vissez le support, dans les pré-perçages à l’intérieur du caisson.

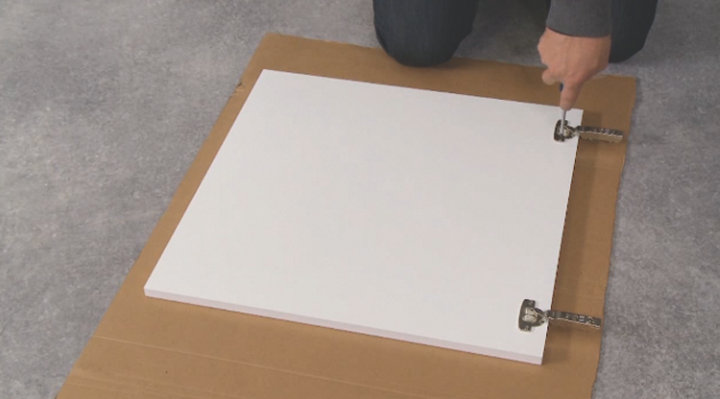

Positionnez les portes à l’envers et vissez les charnières dans leur logement, articulation vers l’extérieur.

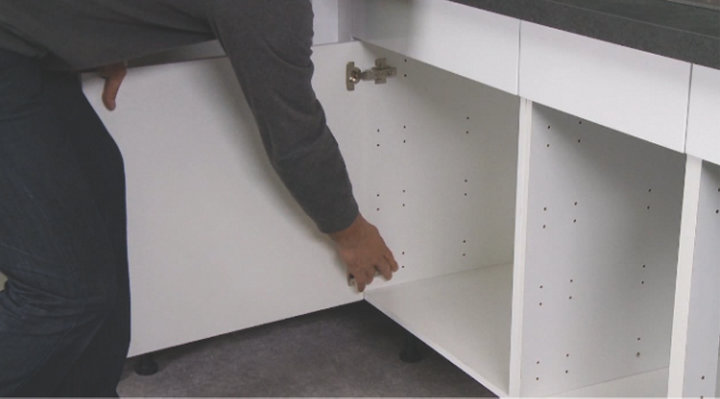

Pour poser les portes, clipsez les charnières sur leur support au niveau des caissons.

Pour aligner le tiroir avec le plan de travail, ouvrez-le et enlevez le cache de finition.

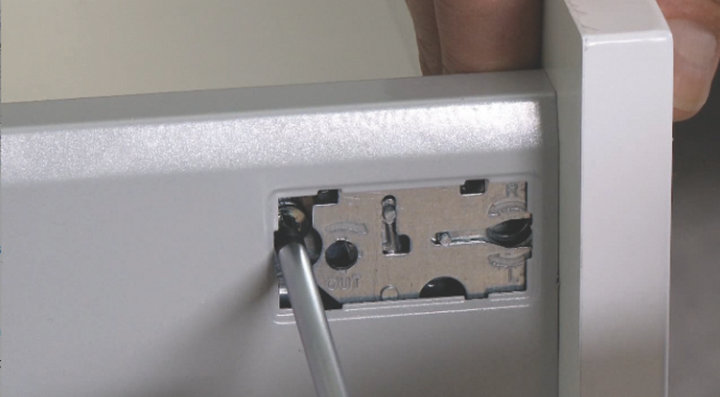

Vissez ou dévissez la vis du fond pour régler l’horizontalité, et faites de même sur la vis de devant afin de régler la verticalité, puis reclipsez les caches de finition sur les côtés.

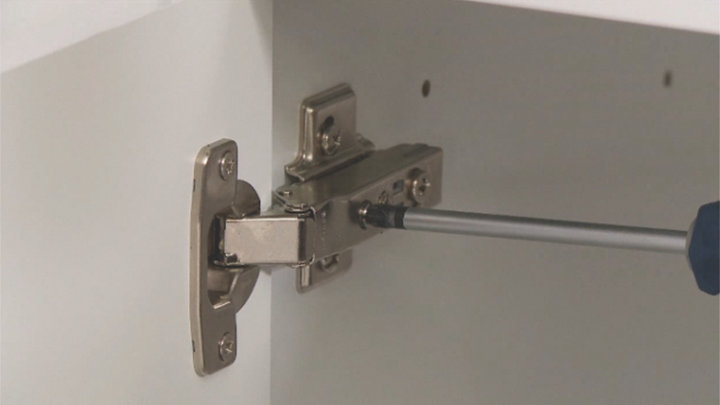

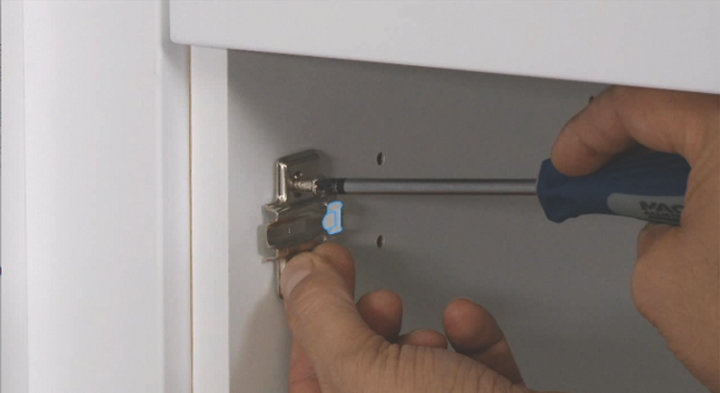

Pour régler l’alignement vertical des portes, vissez ou dévissez la vis avant de la charnière. Pour régler la hauteur des portes, vissez ou dévissez les vis hautes et basses des supports de charnière.
Pour ajuster l’écartement de la porte par rapport au caisson, procédez de la même manière sur la vis arrière de la charnière.

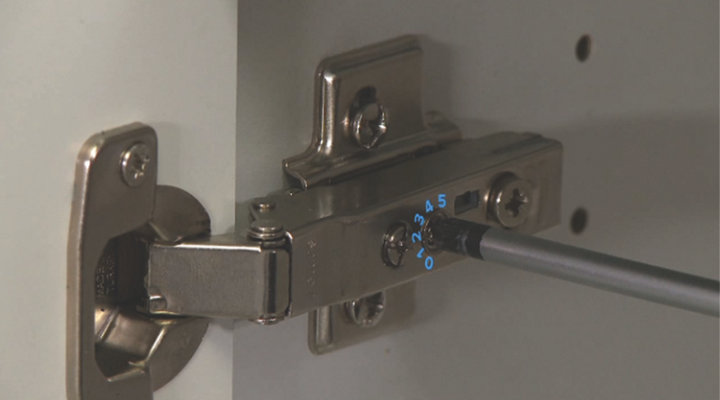

Afin de régler l’amortissement des portes, agissez sur la vis graduée de la charnière (la position 5 pour un amortissement maximum et la position 0 pour un amortissement nul).

Clipsez enfin les caches de finition sur les charnières.

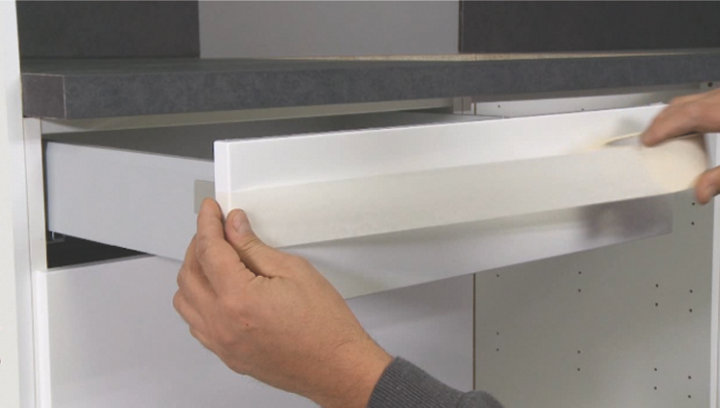

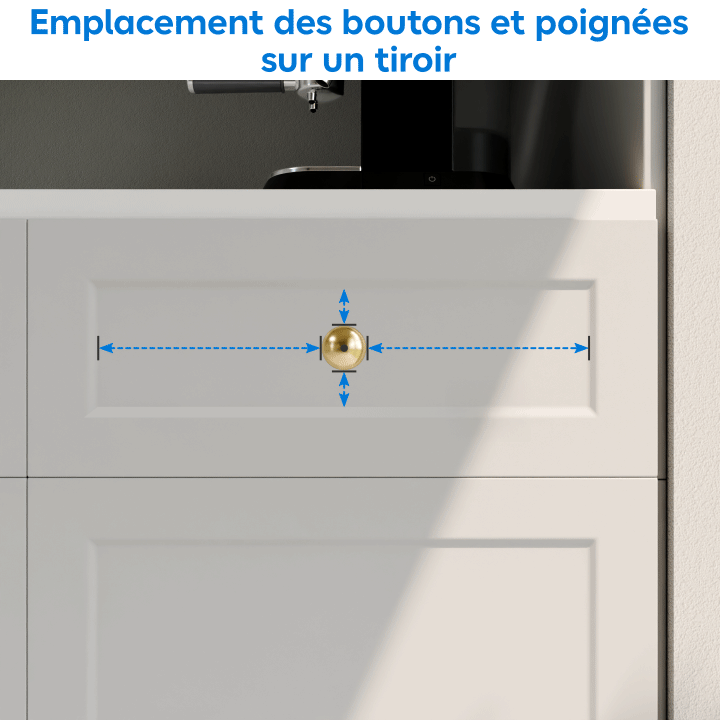

Déterminez l’emplacement de vos poignées de tiroir et collez un adhésif de masquage sur cette zone afin de la protéger.

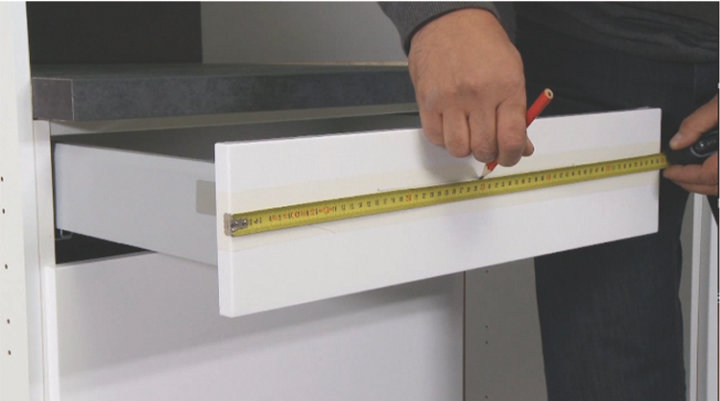

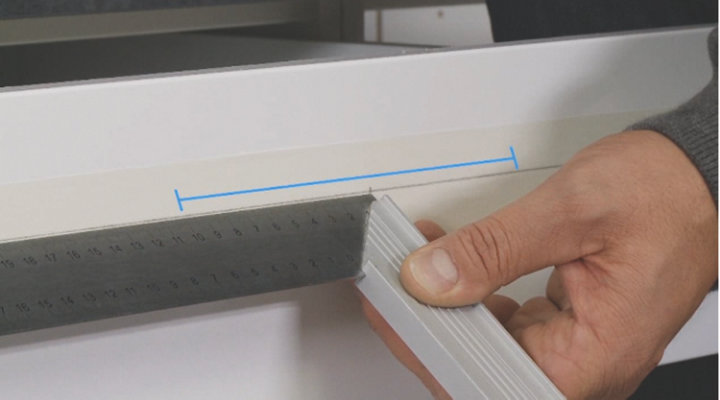

À l’aide de l’équerre, tracez 2 points sur l’adhésif matérialisant la hauteur de votre poignée et tracez une ligne entre ces points.
Repérez ensuite sur cette ligne le milieu du tiroir.

Mesurez l’écartement des trous de fixation sur la poignée et reportez cette mesure sur le tiroir de part et d’autre du point central.

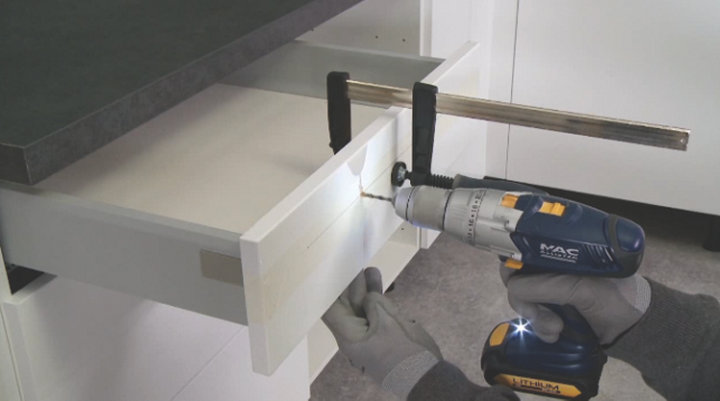

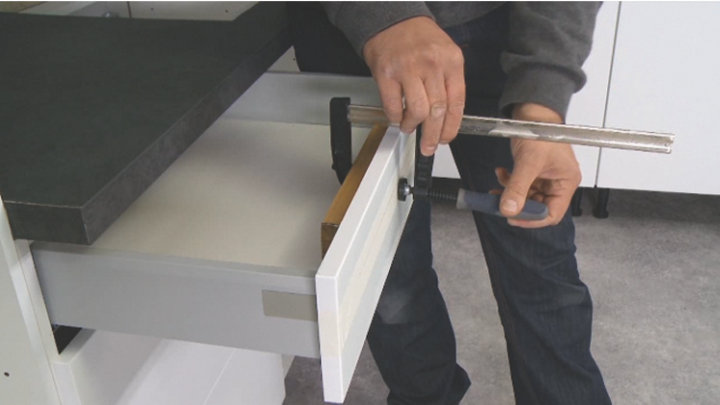

Fixez une cale de bois dans l’alignement des repères à l’aide d’un serre-joint.

Dans la façade du tiroir, percez les trous de fixation des poignées avec une mèche adaptée.

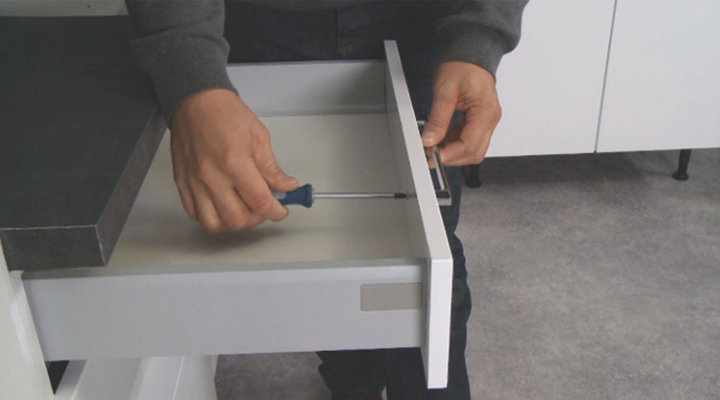

Ôtez la cale et l’adhésif, présentez la poignée, insérez les vis par l’intérieur du tiroir et serrez au tournevis.

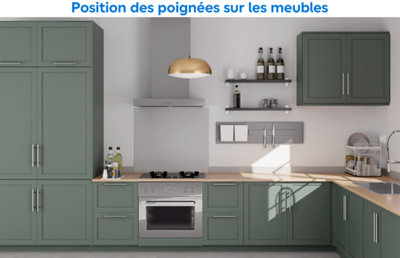

Pour les portes, collez également un adhésif de masquage sur l’emplacement de vos poignées.

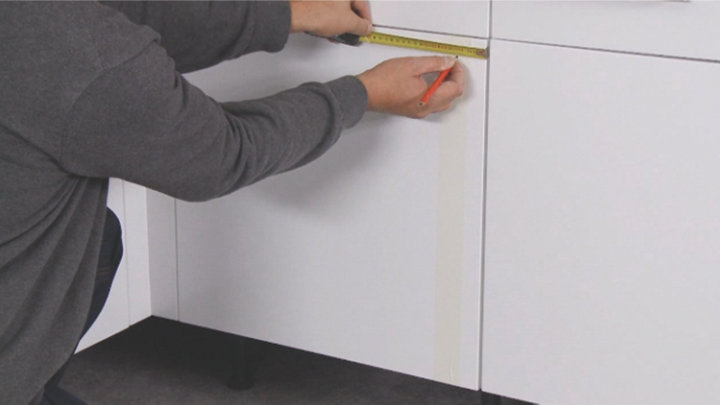

Repérez 2 points correspondant à l’écartement de la poignée par rapport au bord de la porte et tracez une ligne.

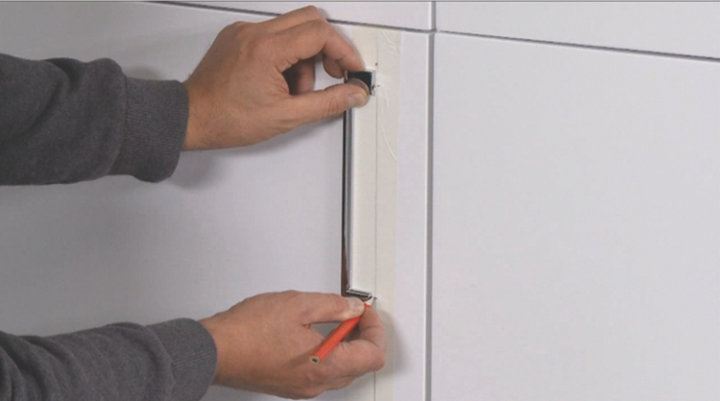

Tracez un point sur cette ligne correspondant au haut de la poignée.

Placez le trou de fixation de la poignée devant ce repère et reportez le point de fixation bas de la poignée.

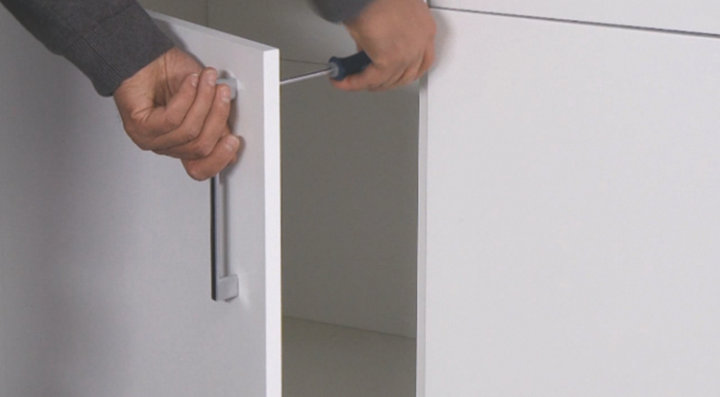

Comme pour les tiroirs, placez une cale, percez et vissez les poignées.

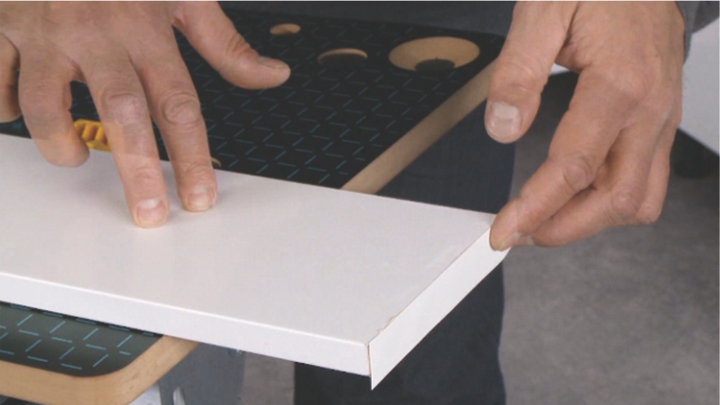

Sur le dessous de l’étagère, insérez les butées autobloquantes à l’aide du maillet.

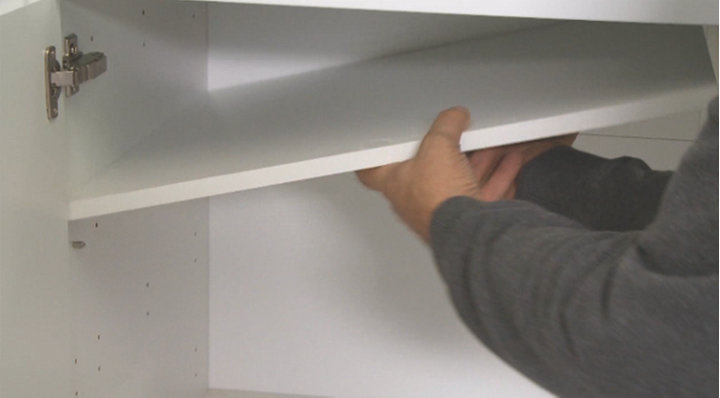

Ensuite, insérez les taquets à l’intérieur du caisson à la hauteur souhaitée et posez l’étagère sur les taquets.

Positionnez la première plinthe au sol contre le pied des caissons, rainure apparente vers l’extérieur.

Faites de même avec la seconde plinthe d’angle et tracez la ligne de coupe avec la règle.

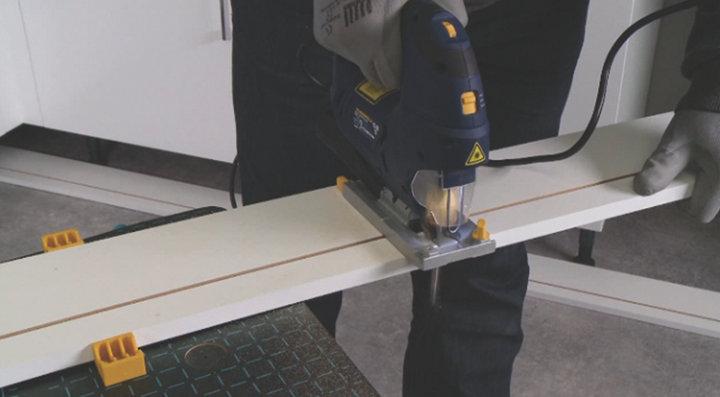

Découpez la plinthe avec la scie sauteuse en suivant le repère.

Faites de même pour l’ensemble des plinthes.

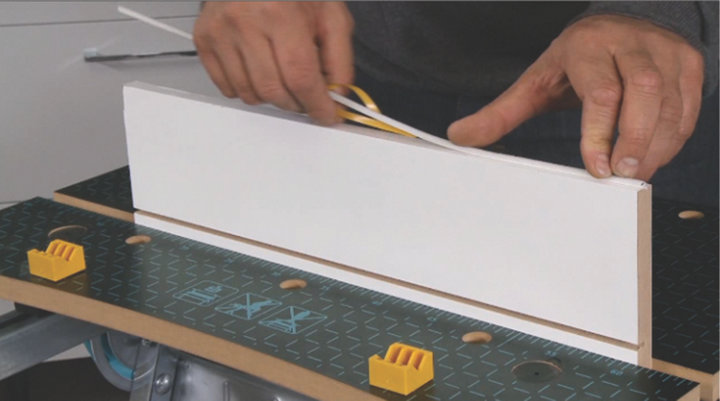

Enduisez les bords apparents des plinthes et la bande de chant de colle néoprène et laissez sécher quelques minutes, puis assemblez la bande sur le bord de la plinthe.

Après séchage complet de la colle, coupez les surplus de bande de chant au cutter et ajustez les bords à l’aide d’une lime douce.

Enfin, posez un joint d’étanchéité autocollant en dessous des plinthes afin d’éviter les infiltrations d’eau sous les caissons.

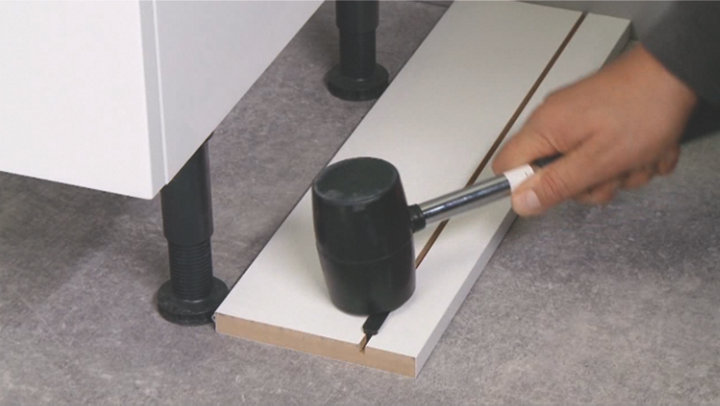

À l’aide d’un maillet, enfoncez les supports de plinthe dans la rainure en face des pieds des caissons puis coulissez les clips de fixation sur ces supports.

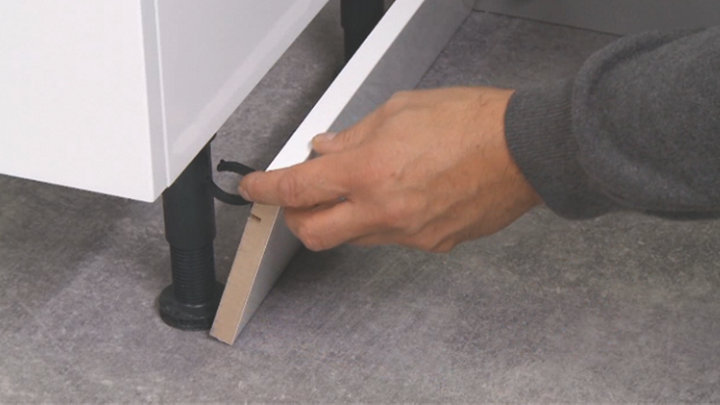

Pour finir, relevez les plinthes et clipsez-les sur les pieds des caissons.
