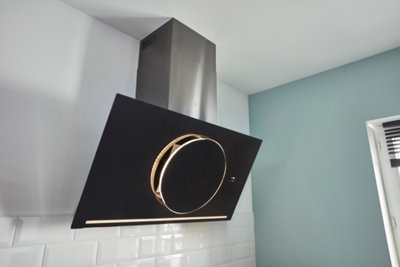

Comment poser une hotte aspirante

La pose d’une hotte

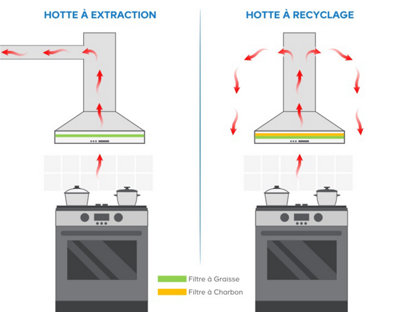

Si les bénéfices d'une hotte aspirante ne sont plus à démontrer, sa pose peut encore paraître complexe. Que vous optiez pour le système par recyclage ou par évacuation extérieure, vous constaterez qu’en réalité, ce n’est pas très compliqué à installer.

Comment poser une hotte aspirante

Comment installer une hotte ?

Voici comment poser une hotte aspirante en 3 étapes :

  1. Fixer la hotte
  2. Raccorder la hotte
  3. Raccorder le conduit d’évacuation en mode recyclage et en mode évacuation

Étape 1 : Fixer la hotte

Comment installer une hotte ?

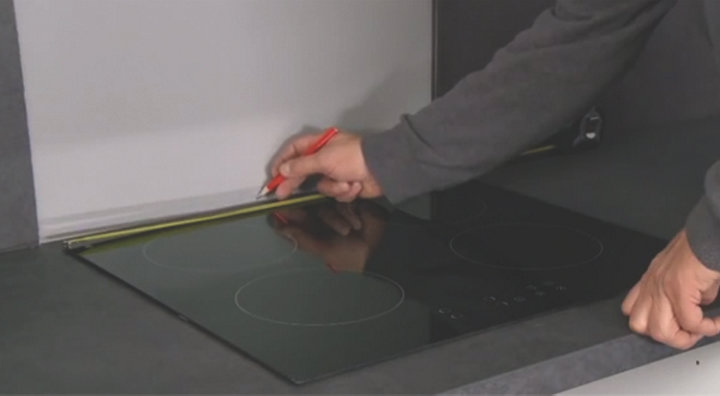

Mesurez la largeur de votre table de cuisson et déterminez le milieu.

Comment installer une hotte ?

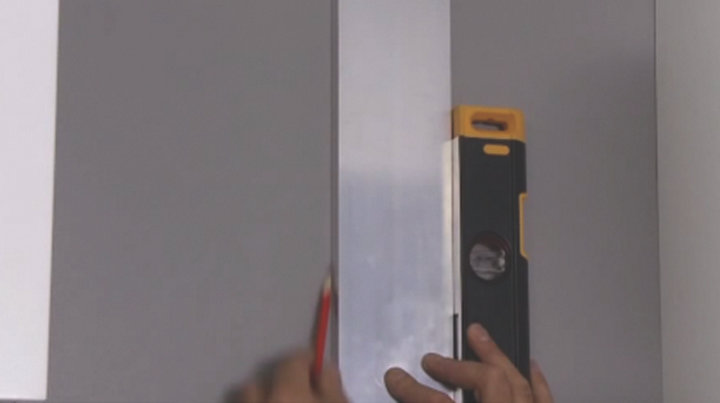

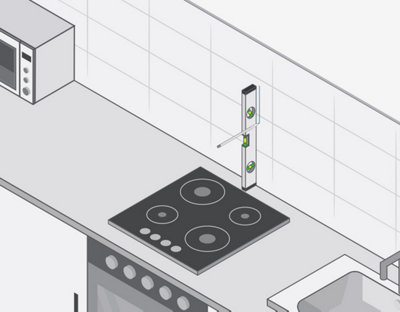

Depuis ce point, tracez une ligne verticale sur le mur à l’aide de la règle et du niveau à bulle.

Comment installer une hotte ?

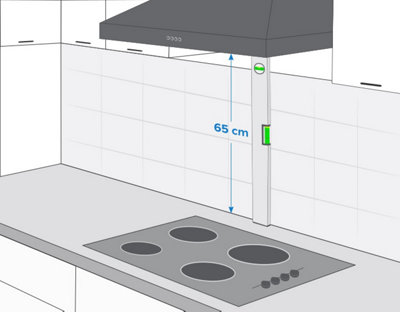

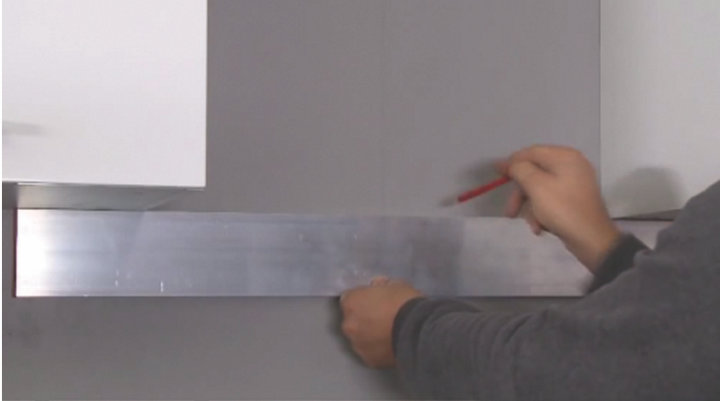

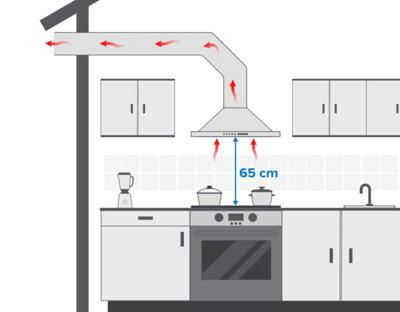

Tracez ensuite un repère matérialisant le bas de la hotte. Celle-ci doit se situer à 75 cm du plan de travail minimum dans le cas de plaques au gaz et 65 cm minimum dans le cas de plaques électriques.

Comment installer une hotte ?

En vous reportant à la notice du fabricant, tracez au crayon et à l’aide de l’équerre, les points de fixation de la base de votre hotte et du conduit.

Comment installer une hotte ?

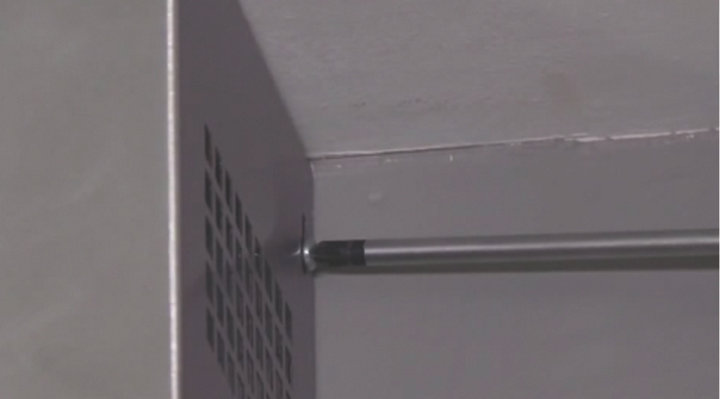

En prenant en compte la nature de votre mur, percez sur ces repères et chevillez.

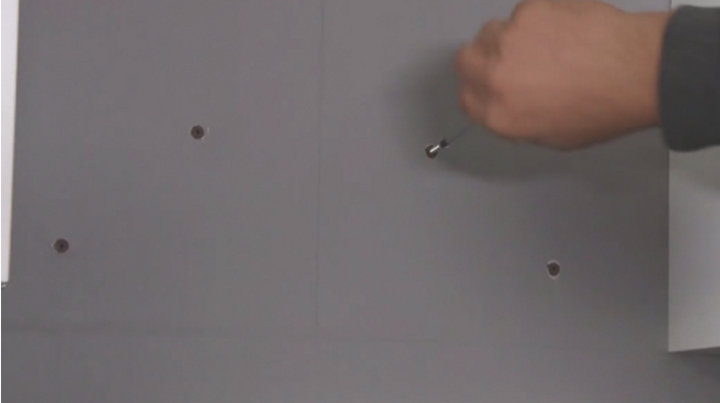

Puis, insérez 2 vis sur les repères du milieu et vissez sans serrer.

Comment installer une hotte ?

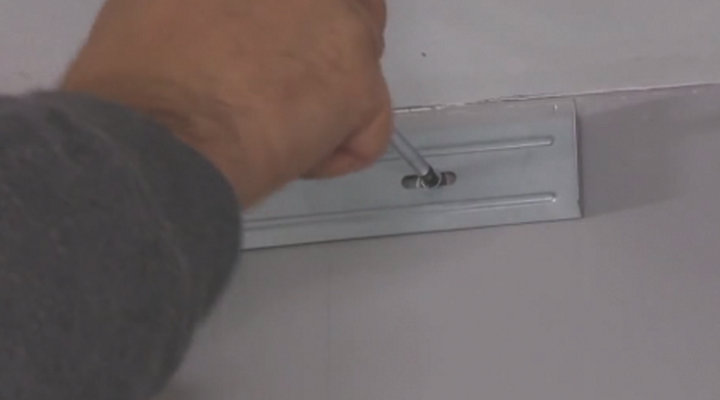

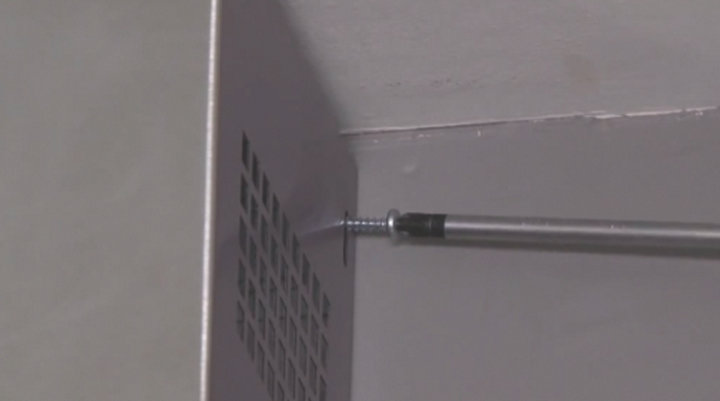

Vissez ensuite la patte de fixation du conduit sur le haut du mur.

Comment installer une hotte ?

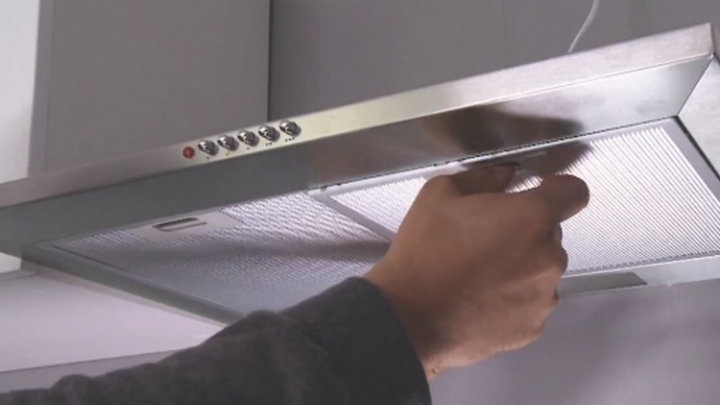

Retirez les filtres en aluminium de la base de la hotte et positionnez la hotte sur les vis du milieu.

Comment installer une hotte ?

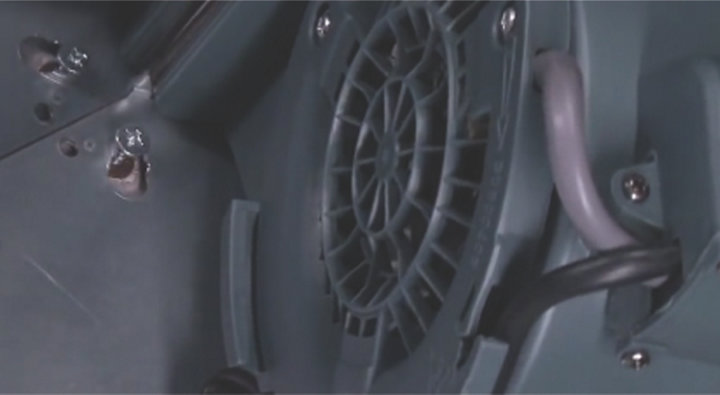

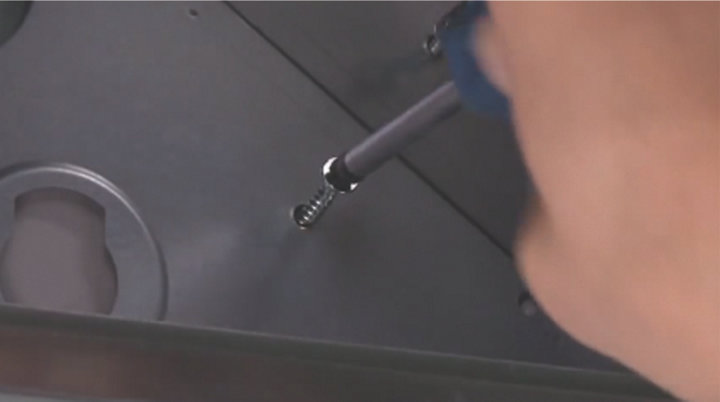

Vissez à fond les 4 vis de fixation par l’intérieur de la hotte.

Étape 2 : Raccorder la hotte

Comment installer une hotte ?

Repositionnez les filtres en aluminium.

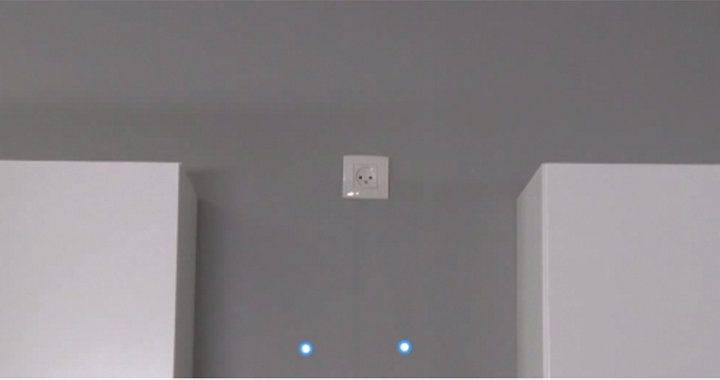

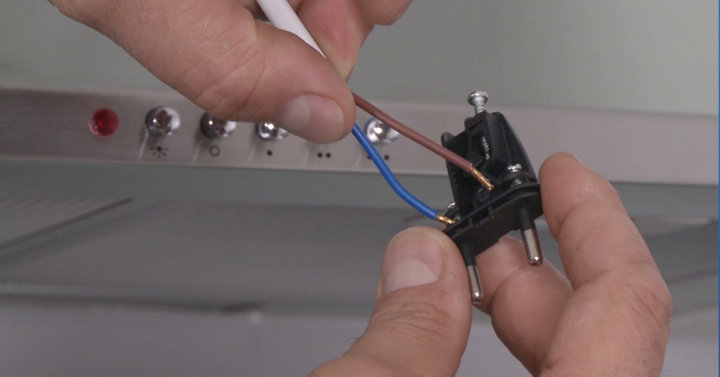

Pour installer la fiche électrique mâle sur le câble de la hotte, ouvrez la fiche et insérez les fils dans la coque puis raccordez les fils sur la fiche et serrez les vis du bornier. Maintenez les fils à l’intérieur en serrant la vis de blocage et refermez la coque de la fiche avant de la brancher dans la prise électrique.

Étape 3 : Raccorder le conduit

Comment installer une hotte ?
  • En mode recyclage

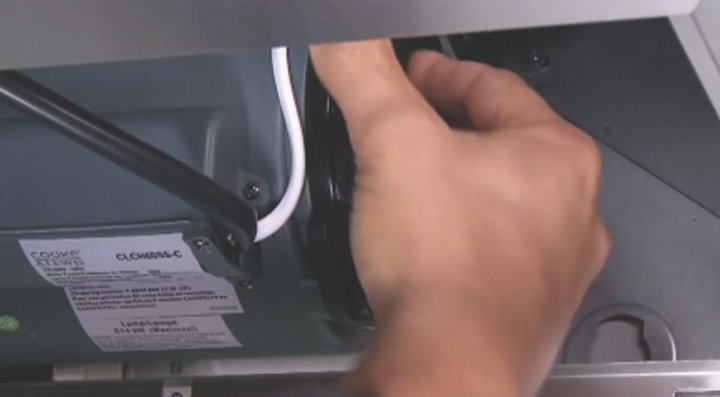

Enlevez les filtres en aluminium, placez les filtres à charbon actif sur le côté du moteur et clipsez-les en les tournant.

Comment installer une hotte ?

Replacez les filtres en aluminium et basculez la base du conduit sur les encoches de la hotte.

Comment installer une hotte ?

Coulissez le haut du conduit jusqu’au support mural et fixez-le sur le support à l’aide des 2 vis.

Comment installer une hotte ?
  • En mode évacuation

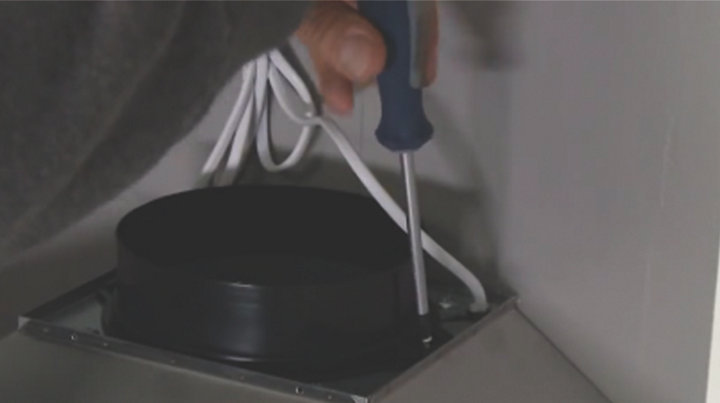

Vissez le collier de raccordement sur le dessus de la hotte.

Comment installer une hotte ?

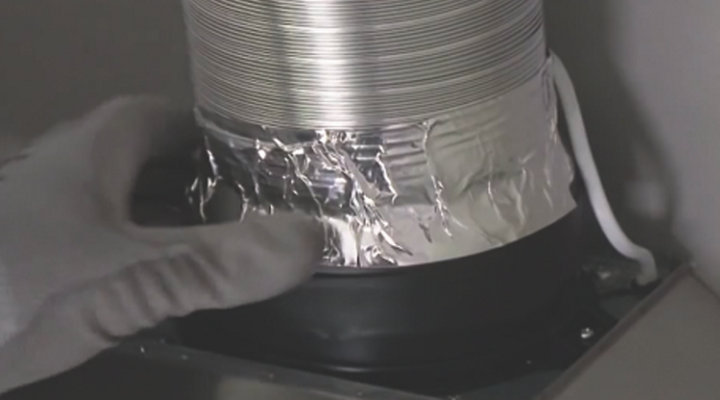

Glissez la gaine de ventilation sur la sortie d’évacuation et collez la gaine à la sortie avec le ruban adhésif aluminium.

Comment installer une hotte ?

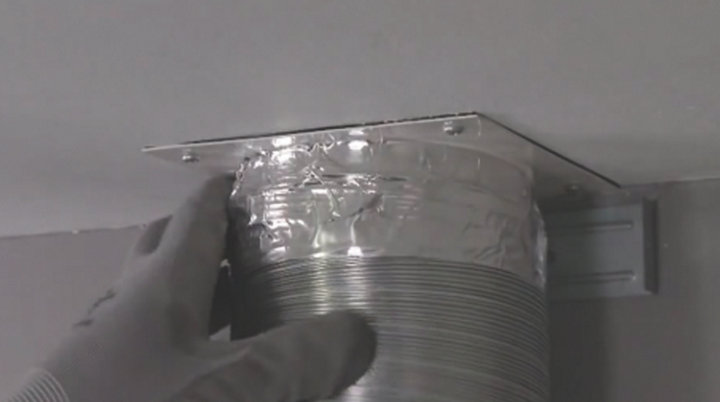

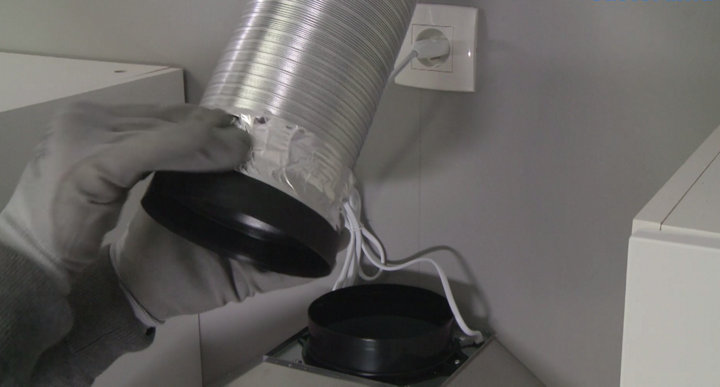

Insérez le réducteur dans la base de la gaine de ventilation et collez l’ensemble avec le ruban adhésif aluminium.

Comment installer une hotte ?

Emboîtez ensuite le réducteur sur le collier de raccordement.

Comment installer une hotte ?

Basculez la base du conduit sur les encoches de la hotte et fixez le haut du conduit sur le support mural à l’aide des 2 vis.
