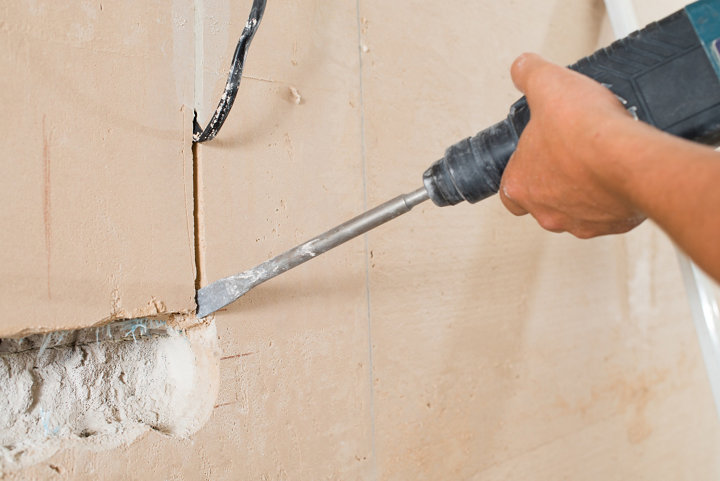

Comment réaliser une saignée dans un mur

Comment faire une saignée dans un mur ?

Pour passer une gaine électrique et encastrer des prises dans une pièce de la maison sans laisser les câbles apparents, vous devez réaliser une saignée dans le mur. Lors de travaux de rénovation ou d’aménagement dans un logement ancien, la saignée peut permettre d’installer de nouvelles prises esthétiques sans goulottes ou moulures. En respectant la norme et les règles, vous pouvez faire disparaitre votre installation.
Sous certaines conditions, les saignées sont possibles dans la plupart des matériaux pleins et des blocs creux (briques, parpaing, plâtre, béton cellulaire), mais ne peuvent être creusées dans n’importe quel type de mur.

Notre guide vous explique comment réaliser une saignée dans un mur en briques à l’aide d’une rainureuse.

Comment réaliser une saignée dans un mur

Comment réussir une saignée dans un mur ?

Comment faire sa saignée dans un mur en brique ?

Dans notre exemple, nous vous donnons des conseils pour la réalisation d’une saignée dans un mur en briques pleines.
Nous utilisons une rainureuse qui rend de grands services pour ce type d’opération avec un prix très abordable (de 80 € à 150 € pour un modèle de base). La réalisation de la nouvelle installation électrique se déroule en 4 étapes principales :

•    Tracer les repères de saignées
•    Rainurer
•    Poser les gaines
•    Poser l’enduit

 - Outils et matériel nécessaires pour réaliser une saignée

Pour la réalisation d’une saignée dans le but d’ajouter des prises électriques encastrées, vous aurez besoin des outils suivants :

Pour la partie électrique, vous devrez vous munir des éléments suivants :

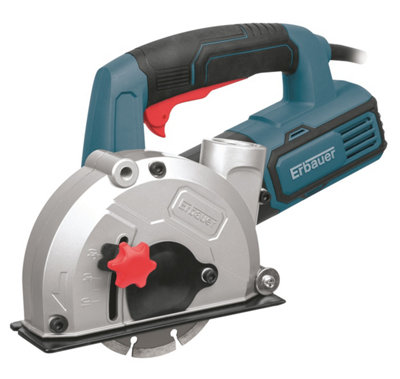

Rainureuse filaire Erbauer

Réaliser une saignée nécessite le respect de règles strictes, conformez-vous à la norme en vigueur (DTU, règles d’encastrement, etc.).

Il est important de connaître la nature du mur pour adapter le matériel à utiliser et le type de saignée à réaliser.

Demandez conseil au préalable ou faites appel à un électricien professionnel pour obtenir avis et devis, si nécessaire.

Personne marquant un repère au crayon sur mur

 - Étape 1 : traçage des repères pour la saignée

Commencez par matérialiser la position des boîtes de raccordement. Puis en partant du premier repère, tracez une ligne verticale à l’aide du niveau.

À partir du second repère, tracez une marque horizontale avec le niveau. Vous obtenez 2 droites qui se croisent.

Pour faciliter la mise en place du câble, vous pouvez arrondir l’angle du cheminement de la saignée avec le crayon.

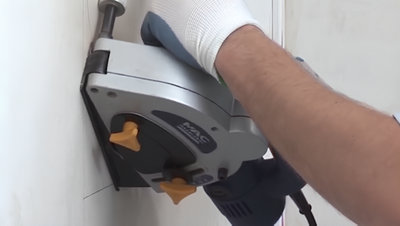

Découpe du mur avec rainureuse

 - Étape 2 : réalisation du rainurage

Comme une rainureuse dégage beaucoup de poussière, il est préférable de pulvériser un peu d’eau sur votre mur avant de commencer.

Réglez la largeur de coupe de la rainureuse pour déterminer une largeur de saignée suffisante pour passer les gaines électriques.

Pour rainurer, maintenez fermement la rainureuse et guidez-la le long de la ligne.

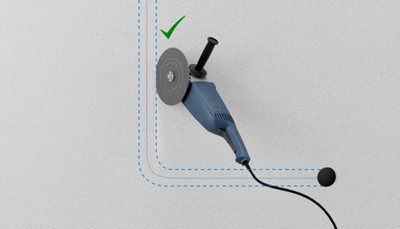

Découpe du mur suivant traces avec disqueuse

Faute de rainureuse, il est possible de réaliser une saignée avec une disqueuse ou une meuleuse grâce à 2 passages parallèles.

Dans ce cas, vous devez matérialiser le traçage exact de votre saignée de part et d’autre de votre repère principal.

Prenez soin de ne pas dépasser la profondeur de saignée requise, ce qui est moins évident avec une disqueuse.

Personne utilisant scie cloche sur le mur

Une fois la saignée réalisée, percez les trous pour les emplacements des boîtes à encastrement.

Utilisez pour cela la scie-trépan montée sur une perceuse.

Réalisez chaque trou sur une profondeur légèrement supérieure à celle de la boîte.

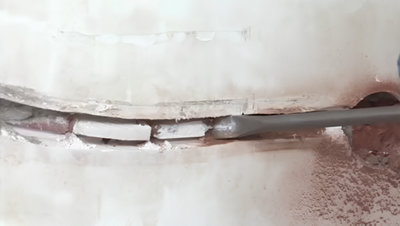

Dégagement de la saignée avec perforateur

Avec le perforateur, dégagez la saignée jusqu’à obtenir un cheminement propre.

Faites de même avec chaque logement des boîtes de raccordement.

Vous pouvez également utiliser un burin et une massette si vous ne maitrisez pas le perforateur.

Personne aspirant la poussière dans les trous

Vérifiez ensuite que la gaine s’insère correctement dans votre saignée. Ajustez la profondeur si certains passages sont trop justes.

La profondeur de la saignée doit laisser 4 ou 5 mm au-dessus de la gaine pour faciliter le remplissage avec de l’enduit.

Enfin, aspirez soigneusement la poussière dans la saignée et les trous.

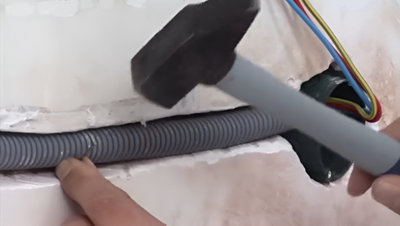

Fixation de la gaine dans saignée avec marteau et clou

 - Étape 3 : pose de la gaine

Commencez par insérer les câbles dans la boîte du haut puis glisser la gaine dans la rainure et enfin insérez-la dans la seconde boîte.

Pour la maintenir en place au moment de la pose de l’enduit, plantez des clous en oblique à plusieurs endroits de la saignée.

Attache spéciale pour fixer la gaine

Pour vous simplifier le maintien en place des gaines, vous pouvez également utiliser des attaches adaptées

Ces petits clips se trouvent par paquet de 20 pour un prix de 3 à 5 euros environ.

Ils disparaitront sous l’enduit de rebouchage à la fin des travaux.

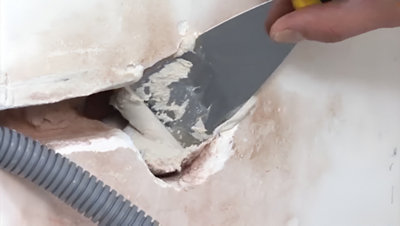

Application enduit dans le trou avec spatule

Étape 4 : application de l’enduit

Commencez par appliquer de l’enduit de rebouchage au fond des trous des boîtes d’encastrement et sur les bords, puis enfoncez les boîtes dans leur logement.

Ajoutez de l’enduit pour combler les espaces vides dans les trous.

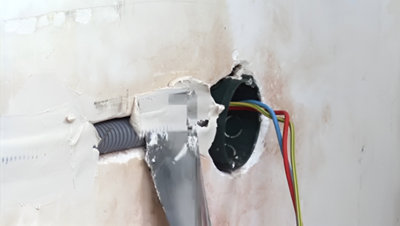

Application enduit dans le trou avec spatule

Avant d’appliquer l’enduit dans la saignée, pulvérisez un peu d’eau pour favoriser l’accrochage.

Poser l’enduit à plusieurs endroits des saignées pour verrouiller la position des câbles, puis terminez le remplissage de la rainure en prenant soin de laisser une légère surépaisseur que vous poncerez dans la suite des travaux

Ponçage du mur enduit avec papier de verre

Laissez sécher l’enduit avant de retirer les clous avec une tenaille.

Des attaches en inox peuvent rester dans la rainure.

Enfin, poncez soigneusement la surface enduite sur toute la longueur de la saignée.

Résultat mur fini avec 2 sorties électriques

Avant de passer l’enduit de lissage, passez une éponge humide pour favoriser l’adhérence.

Appliquez-le de manière uniforme sur toute la surface de la saignée.

Une fois l’enduit posé et bien sec, vous pouvez poncer.

Voilà, votre saignée est maintenant terminée.

Important

Pour votre sécurité, raccordez vos câbles et boîtes avant de remettre l’électricité en marche.

Quelles sont les normes et les règles à respecter pour réaliser une saignée dans un mur ?

Pour l’encastrement des gaines électriques dans les murs, il est nécessaire de respecter les dimensions des saignées définies par la norme NF C 15-100 en fonction de la nature et de l’épaisseur du mur.
En cas de doute, demandez conseil ou faites appel à un professionnel (électricien, maçon).

Schéma avec saignée barré devant une autre saignée

 - Normes des saignées pour les matériaux et le type de mur

La première règle pour une saignée est qu’elle ne doit pas porter atteinte à l’intégrité et la solidité du mur. Parmi les autres éléments à retenir de la norme :

•    Pas de saignées dans des murs porteurs en béton (sauf béton armé et banché) et les autres éléments porteurs du gros œuvre (poutres, piliers, etc.)
•    Saignées possibles dans un mur porteur fait de « petits » matériaux (briques, parpaing, béton cellulaire, carreaux de plâtre, etc.)
•    Les câbles électriques doivent être protégés par des gaines aux normes
•    La profondeur d’une saignée ne dépasse jamais 30 mm, peu importe l’épaisseur ou le type de matériaux.
•    Interdiction de pratiquer 2 saignées horizontales sur les 2 faces d’un même mur

 - Profondeur, largeur et longueur des saignées sur un mur porteur

On l’a vu, il est possible de pratiquer des saignées dans certains murs porteurs, hors murs en béton. Cependant, la création de saignées dans des murs porteurs est soumise à des règles de profondeur, de largeur et de longueur selon leur épaisseur. Longtemps, la norme des 2/3 s’est appliquée avec une règle précisant que la profondeur d’une saignée ne devait pas dépasser un 1/3 de l’épaisseur des murs.

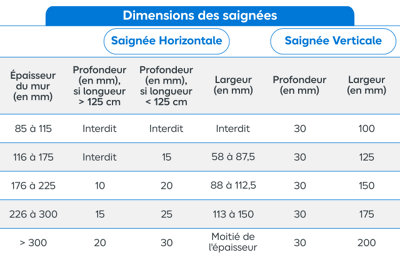

Même si cette précaution s’avère toujours d’usage, il existe des normes plus précises en fonction de la largeur, de la longueur et de la profondeur d’une saignée résumées dans le tableau ci-dessous :

Tableau dimensions des saignéesTableau dimensions des saignéesTableau dimensions des saignéesTableau dimensions des saignées
Bon à savoir

Là encore, en cas de doute sur la nature de votre mur et sa résistance, mieux vaut demander conseil ou faire établir un devis auprès d’un professionnel.

Installation de prises encastrées dans des plaques de plâtre : pas de saignées

Schéma distance de 50 cm entre 2 trous

Si vous voulez ajouter une prise encastrée dans une maison avec des murs en plaques de plâtre, la réalisation de saignées comme dans notre exemple n’est pas possible. En effet, couper les montants métalliques de ces cloisons mettrait en danger leur solidité.

Pour votre sécurité, la technique d’encastrement se déroule autrement. Pour ajouter un raccordement horizontal, vous pouvez suivre nos conseils sur la pose de prises encastrées dans un mur en plaques de plâtre.

Cependant, le passage d’une gaine verticale dans une plaque de plâtre s’avère plus simple et est possible sans saignée. En perçant 2 trous verticaux à la scie cloche l’un au-dessus de l’autre, vous pouvez glisser un capot souple de goulotte pour guider le passage de câble.

Le passage d’un capot souple n’est pas gêné par un montant vertical et il est assez facile d’attraper l’extrémité émergente sur le 2d trou.

Mur porteurs en béton ou avec saignées impossibles

Pour des travaux de rénovation ou l’ajout de prises électriques dans des murs pour lesquels une saignée n’est pas possible, vous pouvez utiliser la pose en saillie.
Ce type d’installation permet de poser les fils et appareillages électriques à la surface du mur en les protégeant sous des goulottes ou des moulures, sans faire de saignée.

Pour toutes vos questions sur la réalisation de votre saignée, nos experts en magasin sont à votre écoute et vous accompagnent dans vos projets.
