Choisir des gaines électriques
Comment faire le choix de votre gaine électrique ?
La norme des installations électriques de la maison impose dans certains cas l’utilisation de gaines électriques pour la protection des câbles et fils électriques. Isolant contre l’humidité lorsqu’elle est enterrée, ou protégeant et séparant les différents courants lorsqu’elle est encastrée, la gaine est souvent un élément indispensable d’une installation électrique aux normes. Cette gaine protège de chocs éventuels, limite les risques de détérioration et apporte donc une sécurité supplémentaire pour les chantiers futurs. Cependant, vous devez choisir entre différents types de gaines et la destination du matériel.
Gaines préfilées, ICTA, TPC, diamètre, section, couleur, prix ou résistance, notre guide vous explique comment choisir des gaines électriques adaptées à vos besoins.
Choisir des fourreaux de protection : gaines, moulures et tubes IRL
Quels sont les différents types de gaines à encastrer ou enterrer ?
Pour respecter les normes, il est interdit de passer des fils ou câbles de différents courants (fort/faible) dans la même gaine. Cela évite les risques d’interférence des courants forts sur un courant faible, sources de perturbation dans la transmission des données.
La gaine ou le fourreau de protection est donc un matériel destiné à la protection des câbles et fils dans les installations électriques encastrées ou les réseaux enterrés. Étanches à l’eau, résistants à l’écrasement et aux changements de température, les gaines offrent également une protection contre la condensation.
Lorsque vous souhaitez une installation en saillie, il est préférable d’opter pour des moulures ou les tubes IRL qui offrent une bonne rigidité, mais avec une esthétique différente.
Il existe 2 types principaux de fourreaux de protection pour les installations électriques cachées : les gaines ICTA pour l’intérieur et l’extérieur et les gaines TPC réservées à l’extérieur.
À cela, nous pouvons ajouter la gaine rétractable qui a plus pour fonction l’étanchéité et la réparation de l’isolant.

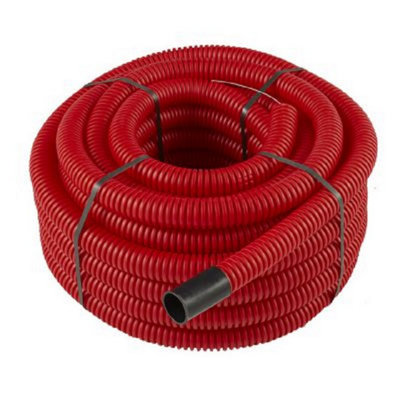

- Les gaines TPC (Tubes de Protection des Câbles) pour l’extérieur et les réseaux enterrés
Les gaines TPC répondent aux exigences de la norme NF C 15-100 pour une utilisation extérieure enterrée ou dans des fondations.
Ce sont des gaines destinées généralement aux conduits, aux canalisations et aux réseaux enterrés avec un code couleur adapté à chaque fonction. Selon les normes, la gaine TPC rouge assure la protection des câbles électriques enterrés tandis que la gaine TPC vert est destinée aux câbles de communication.
En revanche, seuls des câbles peuvent être passés dans des gaines TPC et ces gaines sont interdites à l’intérieur, car elles n’ont aucune résistance au feu. Vendue sous forme de couronne allant généralement de 15 à 25 m, cette gaine a une section large permettant de passer plusieurs câbles de gros diamètre (de 45 à 90 mm en général). Le prix de la gaine TPC rouge varie entre 2 et 2,5 € selon la section et la longueur.

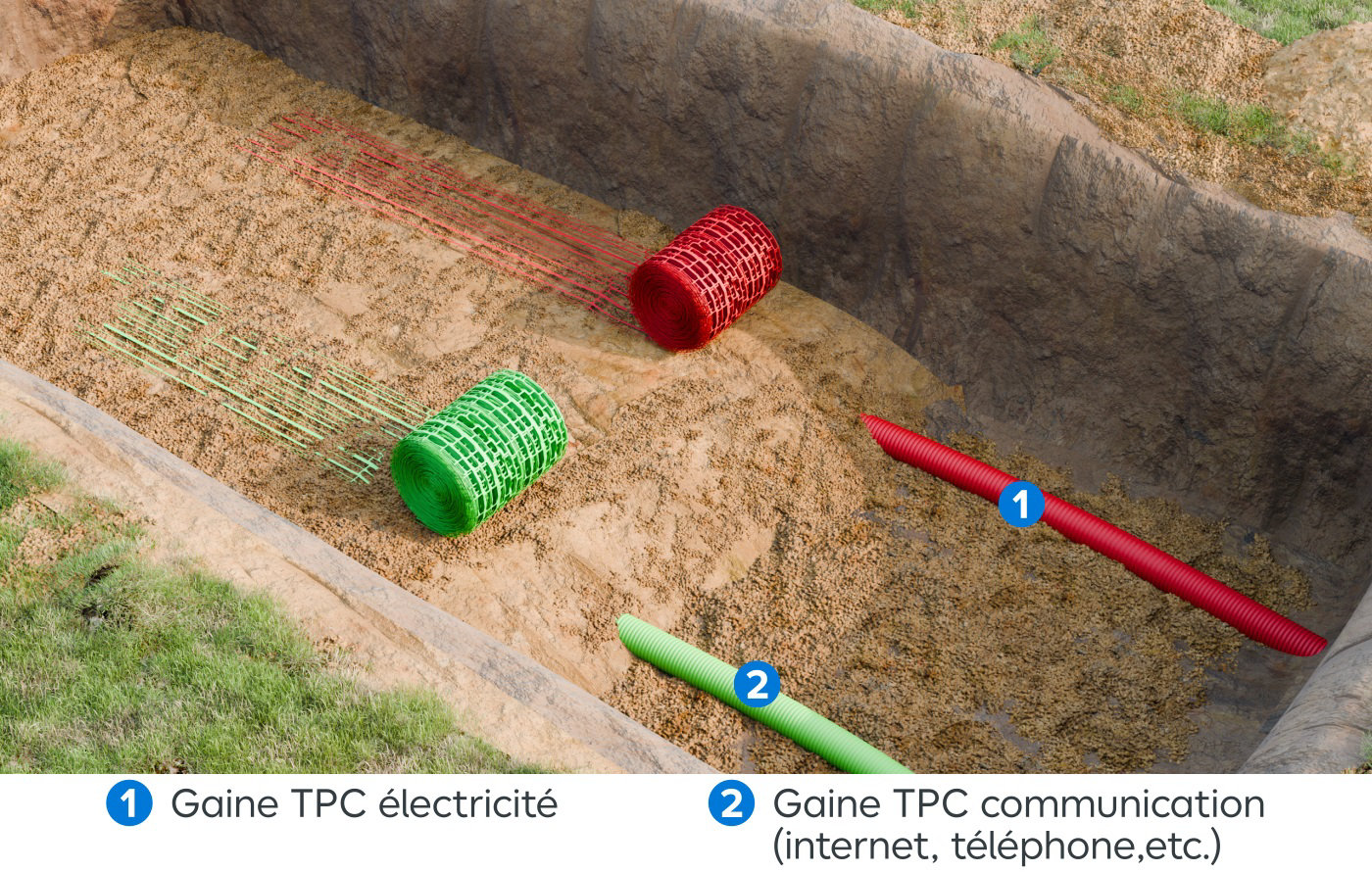

Les gaines TPC enterrées doivent s’accompagner obligatoirement de grillages avertisseurs pour répondre aux normes et assurer la sécurité de futurs chantiers. Les grillages portent une couleur différente selon s’ils sont posés au-dessus de conduits ou de gaines électriques.
La gaine TPC rouge réservée à l’électricité doit avoir un grillage avertisseur rouge. Les gaines de communication sont couvertes d’un grillage avertisseur de couleur verte.

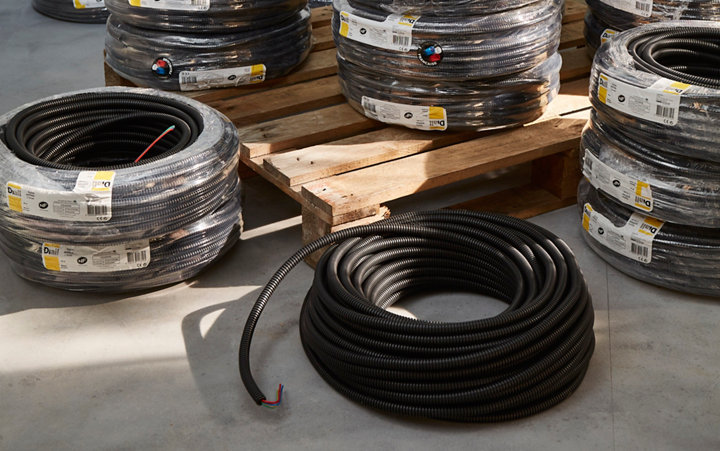

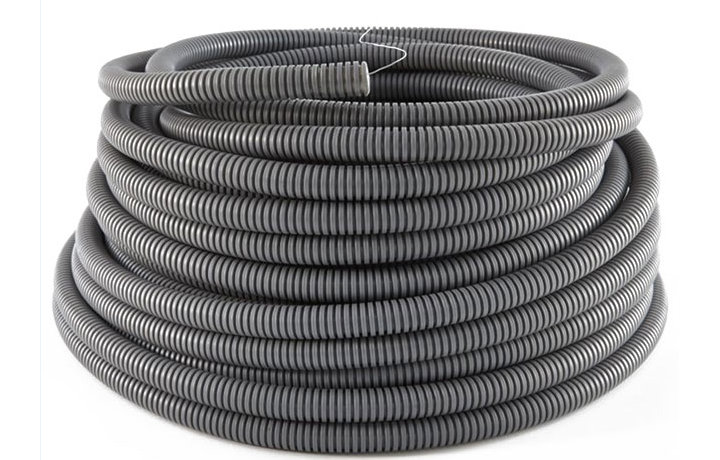

- Pour l’intérieur et l’extérieur : Les gaines ICTA (Isolant Cintrable Transversalement Annelé)
Les gaines ICTA sont des gaines standard avec un pouvoir isolant et une capacité de protection répondant aux exigences de la norme NF C 15-100. Elles sont ignifugées (traitées pour éviter la propagation des flammes et présentant une bonne résistance au feu) et donc adaptées à une utilisation intérieure.
La gaine ICTA est la gaine la plus répandue pour les installations électriques domestiques.
Elle offre toutes les garanties de sécurité et de respect des normes. La gaine ICTA se présente généralement sous forme de couronne d’une longueur pouvant aller jusqu’à 100 mètres.
Le prix de ces gaines est habituellement en dessous de 1 €/m.
Le diamètre standard va de 16 mm à une section de 32 mm, pour les gaines les plus utilisées dans la maison.

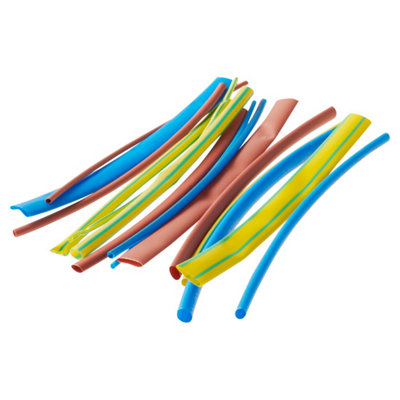

- La gaine thermorétractable
Cette gaine permet d’apporter étanchéité et pouvoir isolant à des conducteurs nus. Ce type de gaine qui se rétracte sous l’effet de la chaleur assure également une protection mécanique et chimique.
L’utilisation des gaines thermorétractables permet aussi de réparer un fil nu ou de créer un raccordement complètement étanche.
Ce type de gaine se trouve dans chaque code couleur des normes pour effectuer une protection conforme.
Ces gaines ne sont pas vendues en couronne, mais par longueurs de 1 mètre à 1,5 m et pour un prix se situant autour de 2 €/m. Il existe différents diamètres pour s’adapter à la section de votre fil électrique à protéger.
Découvrez nos gaines rétractables
Comment choisir une gaine ITCA à encastrer ?
Si vous avez choisi d’encastrer votre installation électrique, les gaines ICTA vous permettront de passer facilement les câbles et les fils. Leur structure annelée et souple épouse facilement les angles, elles sont donc très pratiques à utiliser.

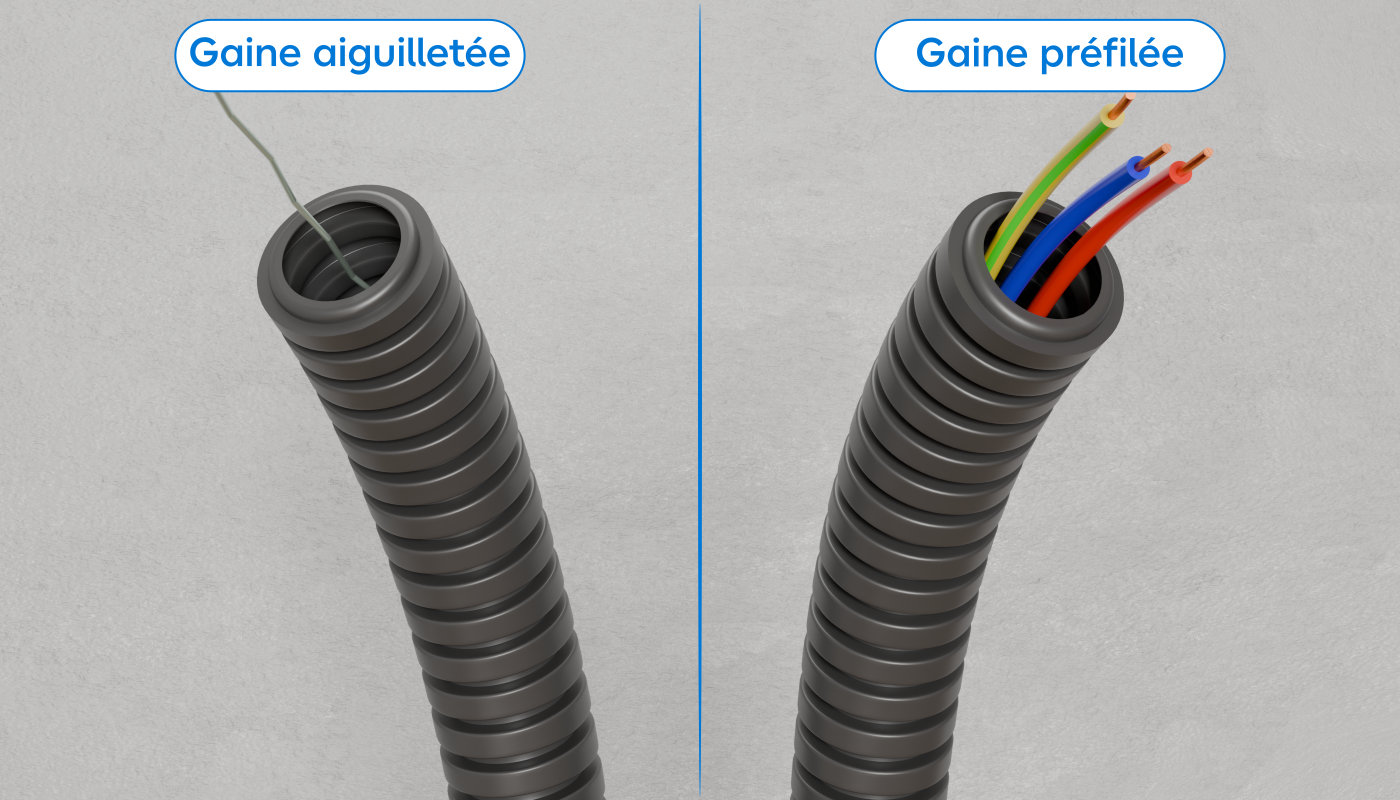

Il existe 2 types de gaines ICTA : les gaines aiguilletées et les gaines préfilées qui offrent un confort d’utilisation et un prix différents.
La gaine aiguilletée qui contient un fil ou tire-câble trouve son utilisation principale sur une courte longueur sans courbes, car le passage des câbles se complique avec les angles et les longues distances. Son prix bas peut être un plus si vous n’avez à passer qu’un ou 2 fils, mais pour une utilisation classique avec 3 fils, la gaine préfilée est plus confortable.

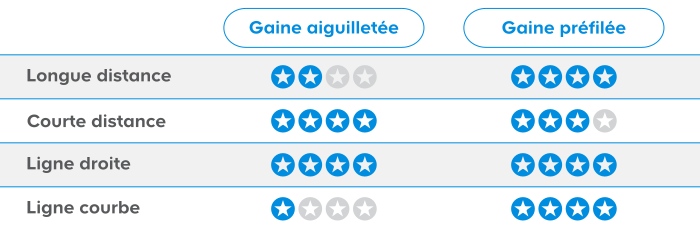

Ce tableau vous aidera à choisir la gaine la mieux adaptée à l’installation électrique que vous souhaitez effectuer.
- Les gaines aiguilletées : les plus économiques
Elles sont donc munies d’un fil de fer qui permet de tirer les fils ou câbles à l’intérieur.

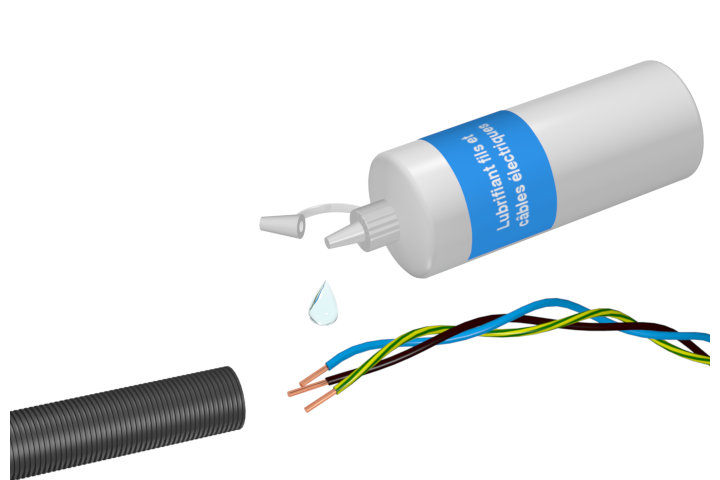

Afin de faciliter leur passage, il est tout de même conseillé d’utiliser un lubrifiant.
Préférez des gaines aiguilletées de bonne qualité.
Un tire-fil bas de gamme peut casser et dans ce cas, tout le travail de passage des fils sera à recommencer.
L’utilisation du tire-câble peut donc parfois être contrariée par une casse ou un fil coincé. Vous pouvez alors investir dans une aiguille d’électricien. Plus solide que le tire-fil de la gaine, elle vous permettra de passer vos fils sans risque de casse.
Elle devient indispensable si la gaine perd son tire-fil ou si le cheminement sinueux de la gaine contrarie le passage du câble. L’embout métallique mobile facilite effectivement l’avancée de l’aiguille dans la gaine jusqu’à son extrémité.
D’un prix modique (entre 10 et 15 € pour 15 à 20 m), c’est un investissement confort pour des chantiers importants.
Si vous souhaitez éviter l’opération un peu fastidieuse du passage des fils et des câbles, une autre solution s’offre à vous : les gaines préfilées.

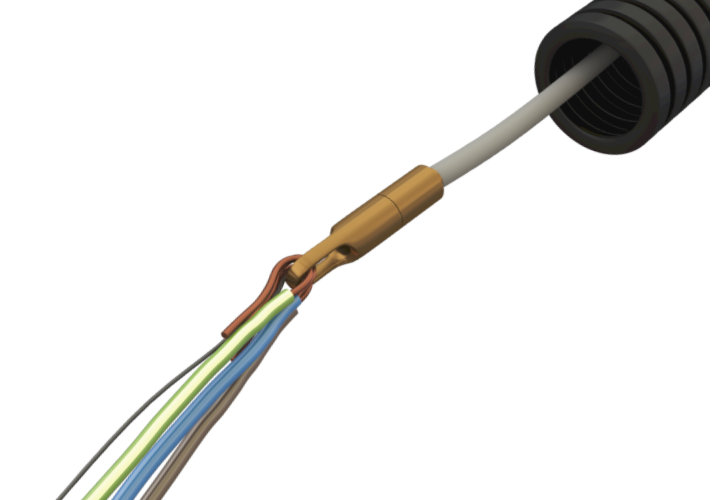

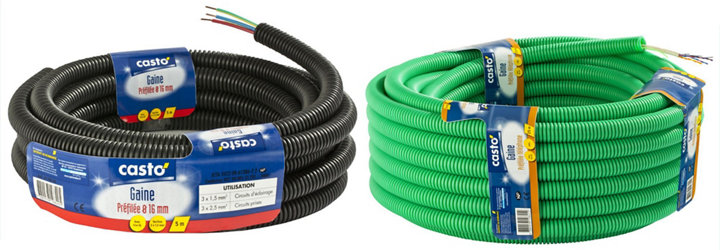

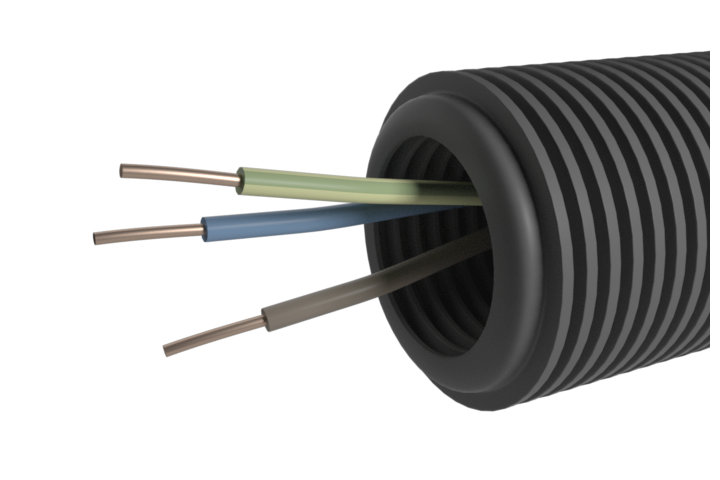

- Les gaines ICTA préfilées : les plus pratiques
Ces gaines pré-équipées de fils et de câbles vous permettront de gagner du temps. La différence de prix de la gaine préfilée avec la gaine équipée d’un tire-fil est tellement réduite que son utilisation se généralise dans les installations électriques domestiques. Seule contrainte, la gaine préfilée est généralement équipée de 3 fils : 2 phases et la terre. Le raccordement sans fil de terre rend donc le prix de la gaine préfilée un peu moins économique dans ce cas.
Autre avantage, elle permet des installations sur de grandes longueurs avec des courbes et des angles. Leur diamètre est prédéfini en fonction des conducteurs qui y sont rassemblés et la couleur correspond à l’intensité du courant.
• Les gaines ICTA préfilées de couleur grise
Elles sont destinées aux courants forts et donc à vos circuits de prises et d’éclairage.
• Les gaines ICTA préfilées de couleur verte
La gaine préfilée verte est destinée à vos réseaux de communication et aux courants faibles.
Selon la longueur de la couronne et sa section, la gaine préfilée est vendue à un prix allant de 1 à 3 €/m.
Comment choisir le bon diamètre de gaine ?
Il est conseillé de ne pas occuper le volume intérieur de vos gaines à plus de 1/3. La norme n’a pas de prescription particulière en la matière, mais le passage des fils et câbles en sera plus aisé. Cela vous permettra aussi d’ajouter des circuits si nécessaire et de remplacer facilement des fils ou des câbles défectueux.
Les gaines ICTA et TPC sont vendues en rouleaux (couronne) de 10 à 100 mètres que vous couperez selon vos besoins. Choisissez le diamètre des gaines en fonction du nombre de fils ou câbles que vous souhaitez y faire passer.
Pour calculer ce diamètre, il est nécessaire de prendre en compte la section totale de vos fils et câbles (isolant compris).
Les fourreaux de protection sont vendus dans les diamètres suivants :
• Gaines ICTA : 16, 20, 25 ou 32 mm de diamètre
• Gaines TPC : 40, 50, 63, 90 mm de diamètre

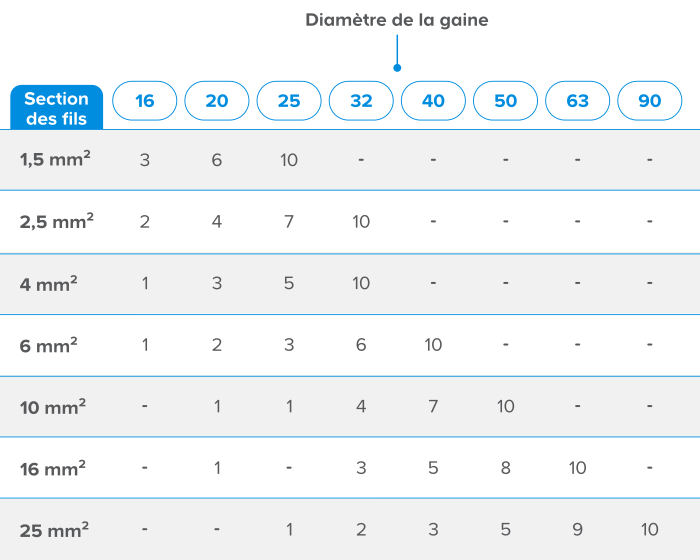

En respectant la règle des 2/3 d’espace libre, ce tableau vous indique le nombre maximal de fils ou câbles de même section que vous pourrez passer dans des gaines ICTA ou TPC en fonction de leur diamètre.
Les moulures, plinthes et goulottes pour une pose en saillie
Une installation en saillie est la plus simple à mettre en œuvre. Pour ce faire, choisissez des fourreaux de protection adaptés à l’emplacement de la pose en saillie. La gaine ICTA trop souple et peu esthétique n’est pas très adaptée à une utilisation apparente.

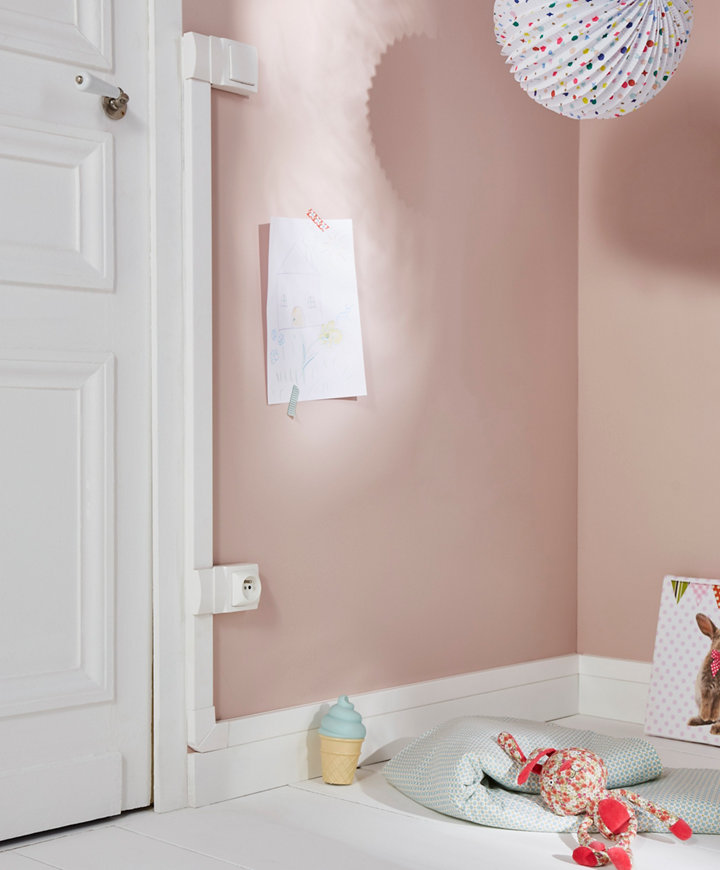

Si la gaine est destinée aux pièces à vivre de la maison, il est conseillé d’utiliser des moulures, plinthes et goulottes qui permettent d’allier esthétique et praticité.
Dans le cas d’une installation électrique dans votre cave ou votre garage, où l’esthétique a moins d’importance, les tubes IRL vous permettront de protéger facilement vos câbles et fils électriques.
Les moulures, plinthes et goulottes en PVC accueillent les câbles et fils des installations électriques en saillie.
Les différents compartiments permettent de bien séparer les circuits.
Cette caractéristique est essentielle, en particulier si vous faites passer sous la même baguette des courants forts et des courants faibles.
Il existe même des séparateurs amovibles sur certains modèles pour bien compartimenter les câbles.
Respecter ce principe évite aussi les interférences du courant fort sur le courant faible (baisse de débit internet en sortie de prise RJ45…).

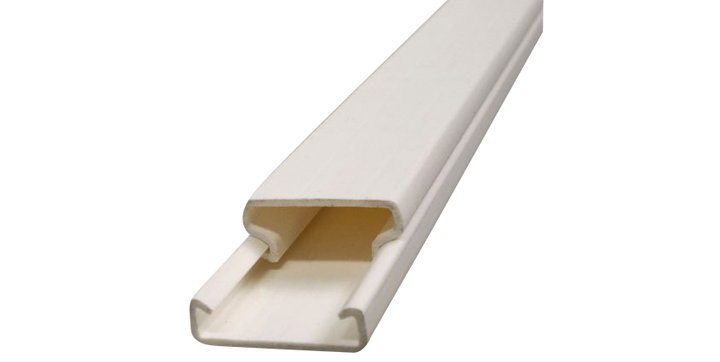

- Les moulures
Faciles à installer le long des plinthes ou des chambranles, elles offrent une solution pratique et discrète pour refaire votre installation électrique.
Ce type de gaine rigide et esthétique existe en finition bois, pour faire une jonction discrète avec votre parquet.
Certains modèles peuvent même servir de corniche pour votre plafond.

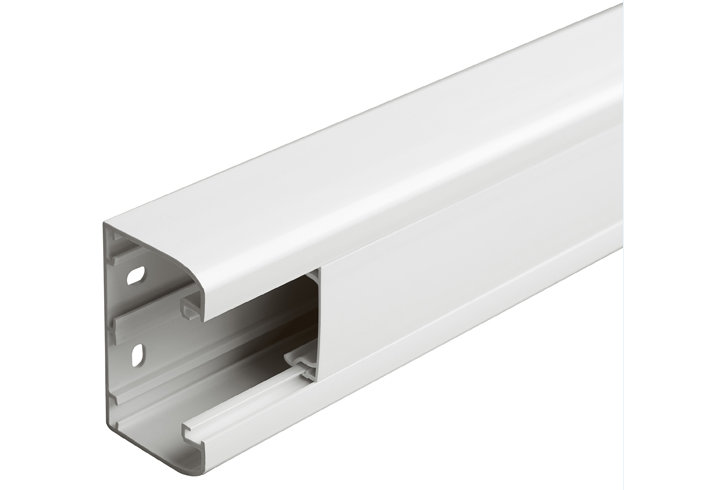

- Les goulottes
Elles ont une capacité plus grande que les moulures.
C’est la solution quand vous avez un grand nombre de fils ou de câbles à faire passer.
L’utilisation d’une goulotte pour protéger le départ de vos circuits dans l’ETEL (espace technique du logement) est obligatoire.
- Les plinthes électriques
Ce type de gaines rigides en PVC peut assurer l’accueil et la protection de vos fils et câbles tout en remplaçant vos plinthes en bois.
D’une grande capacité, elles permettent d’éviter de superposer des moulures à vos plinthes.
Elles existent dans de nombreuses finitions, permettant d’allier esthétique et côté pratique.
Toutes ces baguettes ont généralement une longueur standard de 2 mètres, ce qui implique de les découper ou de les raccorder selon vos besoins.
Quels accessoires pour la pose des plinthes, moulures et goulottes ?

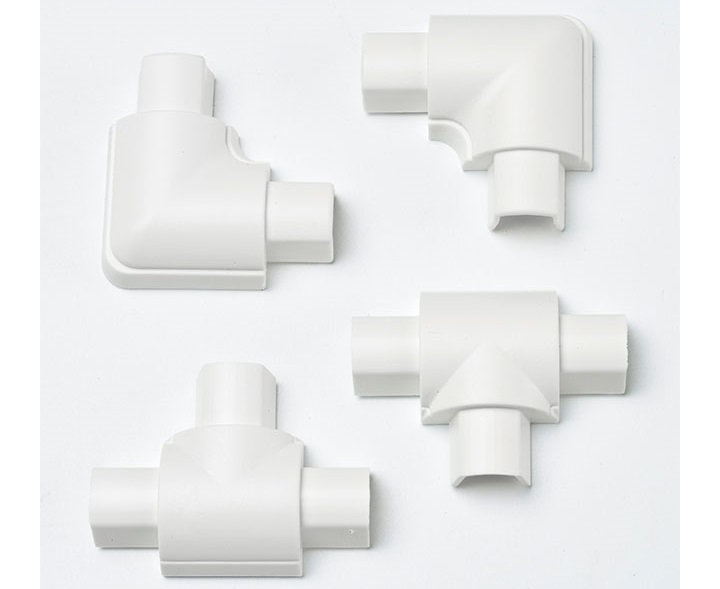

- Les raccords
Raccord droit : pour raccorder 2 baguettes sur un mur de plus de 2 mètres.
Raccord en té : pour des jonctions perpendiculaires (vers un interrupteur par exemple).
Raccord d’angles : angle plat, angle intérieur ou angle extérieur.
- L’embout de baguette
Pour refermer et bloquer l’accès à une extrémité. Il permet une finition esthétique et assurer la protection contre l’entrée d’insectes.
- Le cornet d’épanouissement
Il permet l’élargissement de la section de la GTL (Gaine Technique Logement) au point de convergence de tous les circuits de votre habitation.
Il a pour fonction la protection des câbles entre l’arrivée des gaines et le passage dans la GTL.

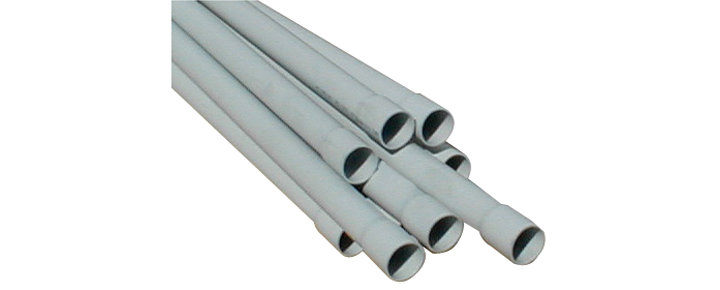

Les tubes IRL pour pose en saillie des caves, grenier, garage, etc
Moins esthétiques que les moulures et goulottes, les tubes IRL (Isolants Rigides Lisses) en PVC ignifugé sont destinés à l’accueil et à la protection de vos câbles et fils électriques dans les caves, annexes, ateliers ainsi qu’en extérieur (non enterrés).
Ce type de gaine rigide permet de réaliser des installations électriques droites protégées en continu des chocs et de tirer des câbles en toute sécurité sans passer par l’encastrement. Elles sont donc à utiliser dans des parties de la maison où l’esthétique n’est pas primordiale tout en protégeant des risques de dégradation.
Les tubes IRL sont classifiés IP (Indice de Protection) . Vérifiez que l’IP de vos tubes correspond bien à vos besoins en fonction de l’endroit où vous voulez les installer (extérieur, intérieur).
Certains tubes IRL indiquent également un indice IK qui précise le niveau de protection contre les chocs.
Généralement, les tubes IRL ont une longueur standard de 2 ou 3 mètres, qu’il vous faudra adapter en fonction de vos besoins. Certains modèles disposent d’un embout femelle à une extrémité ce qui permet une mise en place successive pour réaliser de grandes longueurs.
Comment choisir le bon diamètre pour vos tubes IRL ?
Comme pour les gaines, veillez à ne pas remplir vos tubes à plus de 1/3 du volume intérieur afin de faciliter le passage et le remplacement des fils et câbles. Pour calculer le diamètre de vos tubes IRL, il est nécessaire de prendre en considération le diamètre de vos fils et câbles, isolant compris.

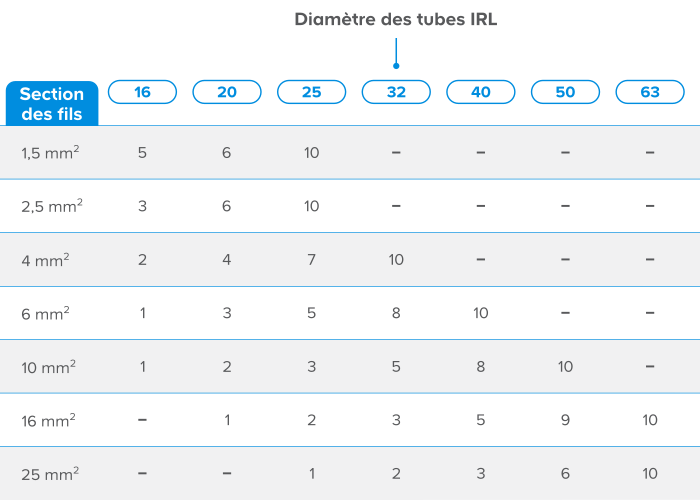

En respectant la règle des 2/3 d’espace libre, ce tableau vous indique, en fonction de leur section, le nombre maximal de fils ou câbles (H07VU ou VR) que vous pourrez passer dans des tubes IRL de différents diamètres.
Choisissez vos accessoires pour tubes IRL en fonction du diamètre de celui-ci. Ils sont de 2 sortes : raccords et colliers de fixation.

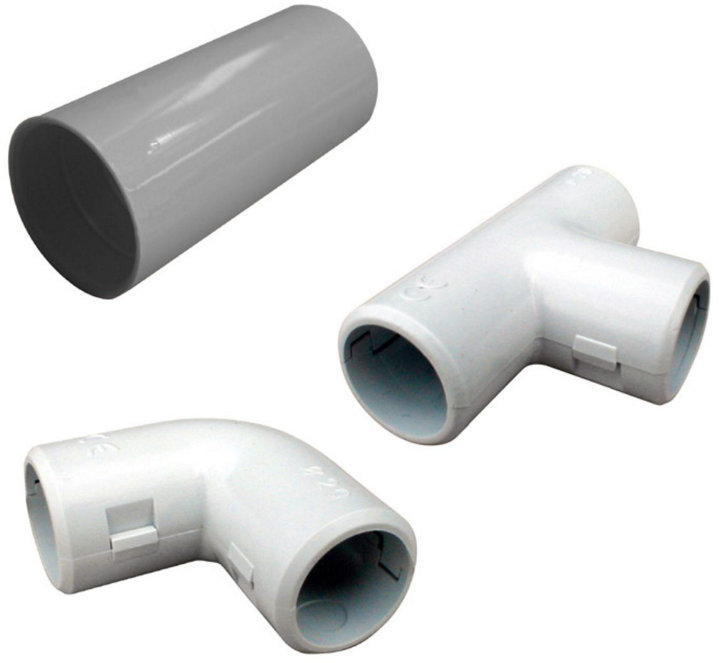

- Les raccords pour tubes IRL
• Raccord droit : aussi appelé manchon, pour raccorder 2 tubes sur un mur de plus de 2 mètres si les bouts de vos tubes IRL ne sont pas emboîtables (tulipés).
• Raccord en té : pour des jonctions perpendiculaires (vers un interrupteur par exemple).
• Raccord d’angles : angle plat, angle intérieur ou angle extérieur.

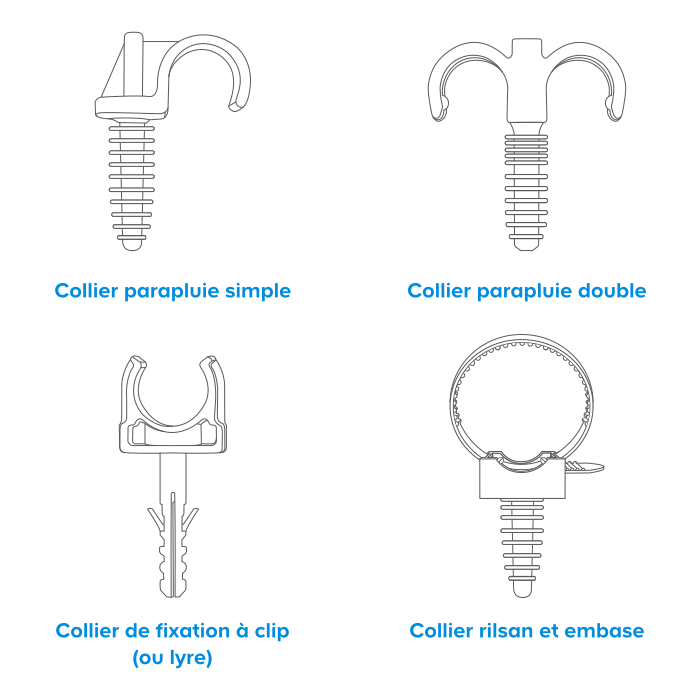

- Les colliers de fixation
Il existe des colliers de fixation simples ou doubles pour fixer 2 tubes côte à côte. La norme prescrit de fixer un collier tous les 80 cm et à 5 cm de chaque appareil.
• Colliers parapluie simples et doubles
Ces colliers non réglables sont dotés d’une cheville à fixer dans le mur. Ils doivent être d’un diamètre adapté à vos tubes IRL.
• Colliers de fixation à clips (ou lyres)
Très simples d’utilisation, il vous suffit de les fixer au mur puis d’y clipser vos tubes IRL.
• Colliers rilsan et embases
Ces colliers fixés sur des embases à cheviller sont réglables et peuvent s’adapter à des tubes de divers diamètres.
On l’a vu, le choix des gaines ou des moulures s’effectue également en fonction du type de pose de votre installation électrique. Gaines ICTA pour l’encastrement, moulures pour la pose en saillie ou encore les tubes IRL pour la pose apparente, les choix dépendent de différrents critères.
