Effectuer une mise à la terre
Comment réaliser une mise à la terre ?
Effectuer une mise à la terre permet de diriger les courants appelés « courants de fuite » vers la terre par un fil conducteur en cas de dysfonctionnement de certains appareils. La norme NF C 15-100 impose un raccordement à la terre de toutes les prises électriques de votre installation. Que ce soit pour une maison neuve ou des travaux de rénovation d’une habitation, chaque circuit électrique du logement doit être sous la protection d’une mise à la terre pour permettre le bon fonctionnement de l’interrupteur ou disjoncteur différentiel.
La mise à la terre est une précaution pour votre sécurité facile à réaliser et rapide à mettre en place, même pour un débutant en électricité. Suivez notre guide pour réussir votre mise à la terre en toute sécurité.
Comment faire une mise à la terre ?
Comment réaliser une mise à la terre avec un piquet dans le sol ?
Pour effectuer une liaison entre le tableau électrique et la terre, il existe 2 méthodes principales : avec des piquets métalliques enfoncés en profondeur dans la terre ou avec une boucle de fil de cuivre en fond de fouille. Généralement, la seconde méthode en fond de fouille s’effectue lors de la construction d’une maison ou d’une habitation neuve. La liaison réalisée avec un piquet en terre est plutôt destinée aux travaux de rénovation visant la mise en conformité avec la norme et une meilleure protection. Notre guide vidéo vous explique la technique pour effectuer une mise à la terre de votre installation électrique avec un piquet métallique.
L’installation de la prise de terre s’effectue en 5 étapes :
1. Installation du regard de visite
2. Mise en place du piquet de terre

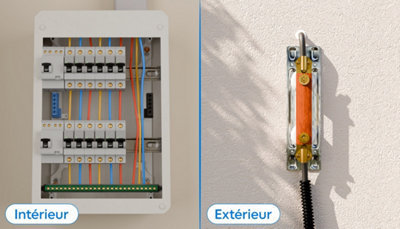

3. Installation d’une barrette de coupure
4. Raccordement au tableau
Avant toute intervention sur le réseau électrique, coupez le courant au disjoncteur général.
- Outils et matériel nécessaires pour une mise à la terre
Pour la création de votre mise à la terre, vous aurez besoin des éléments suivants :
Une pelle
Une perceuse ou un perforateur
Un piquet de mise à la terre
Une barrette de mise à la terre
Du fil de cuivre nu d’une section de 25 mm²
Du fil de terre d’une section de 16 mm²
Une gaine électrique souple et une gaine rigide
Des colliers de fixation
Un regard avec un couvercle
Pour votre sécurité, pensez à vous équiper des protections adaptées (gants, lunettes, etc.)
- Étape 1 : installation du regard de visite
Le regard de visite s’installe à environ 50 cm du mur extérieur.

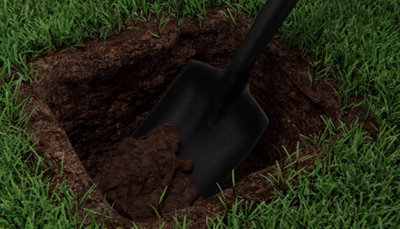

À cet endroit, vous allez creuser un trou des dimensions du regard.
Dans notre exemple, le trou mesure 30 cm de large, de côté et de profondeur.
Afin de faire passer la gaine dans la terre, vous devez percer le regard sur un côté.
Utilisez le perforateur pour réaliser un trou à mi-hauteur du regard.
Commencez avec un petit foret puis agrandissez le trou avec un foret du diamètre de la gaine.

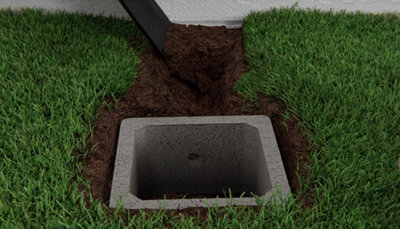

Installez le regard dans le trou de manière à ce qu’il affleure le sol, et orientez le passage pour la gaine en direction du mur.
Avec la pelle, réalisez une tranchée allant du regard jusqu’au mur.
Le passage de la gaine vous guidera pour la profondeur de la tranchée.
- Étape 2 : installation du piquet de mise à la terre
À l’aide d’une massette, enfoncez le piquet jusqu’à environ 2 m de profondeur pour qu’il assure correctement son rôle de conducteur.
Attention, la résistivité d’un sol pierreux n’est pas idéale pour une mise à la terre, préférez un sol argileux, sableux ou du limon.

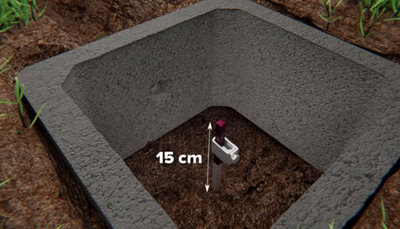

Prenez soin de laisser dépasser le piquet d’environ 15 cm au-dessus du sol.
Repérez l’emplacement futur de la barrette de coupure sur votre mur, à environ 30 cm du sol.
Mesurez la longueur de gaine nécessaire pour réaliser la liaison entre la barrette de coupure et l’intérieur du regard.
Coupez la longueur de gaine nécessaire avec un cutter.
Mesurez ensuite la longueur de fil conducteur nu nécessaire pour le raccordement entre la barrette et le piquet de terre.
Passez le fil de cuivre à l’intérieur de la gaine, puis installez la gaine dans la tranchée en la faisant passer par le trou dans le regard.

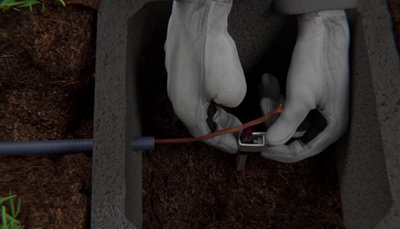

Avec une clé, dévissez le collier de serrage du piquet. Faites passer l’extrémité du fil conducteur dans le collier, puis resserrez-le.
Terminez le vissage avec une clé.
Enfin, installez le couvercle du regard et rebouchez la tranchée.
- Étape 3 : installation de la barrette de coupure
Au crayon, marquez les points de fixation de la barrette à environ 30 cm du sol.
Percez sur les repères avec un foret adapté à la nature du mur, puis installez des chevilles.

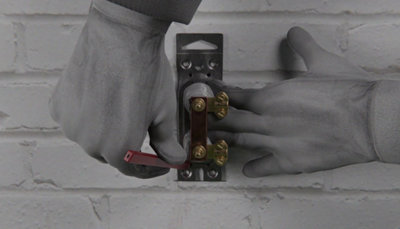

Enfin, passez à la fixation de la barrette sur le mur avec les vis.
Une fois la fixation effectuée, dévissez le collier de serrage de la barrette de coupure.

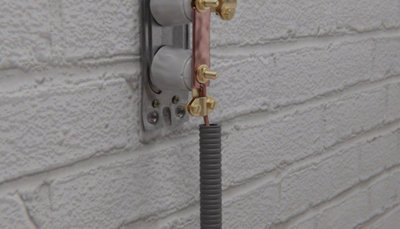

Insérez le fil conducteur nu dans le collier du bas, puis resserrez la fixation du collier à l’aide d’une clé.
- Étape 4 : réaliser le raccordement au tableau électrique
Vous devez faire passer la gaine à l’intérieur de la maison à travers le mur.

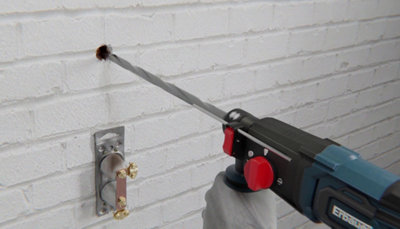

Pour cela, repérez et percez un trou dans le mur juste au-dessus de la barrette de coupure.
Utilisez un foret du diamètre de la gaine.
Passez une longueur de gaine suffisante pour rejoindre le tableau électrique à l’intérieur de l’habitation.
Insérez dans la gaine un fil de terre d’une section de 16 mm² assez long pour réaliser la liaison entre la barrette et le tableau.

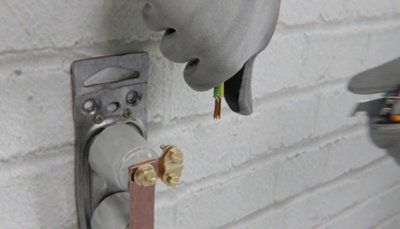

Enfin, raccordez le fil de cuivre dénudé sur le collier de fixation supérieur de la barrette.

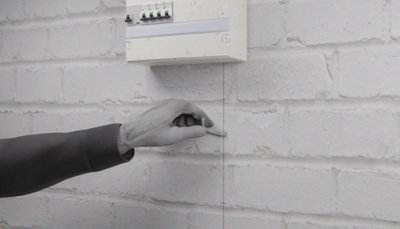

À l’intérieur de l’habitation, repérez avec un niveau et un crayon une ligne reliant la gaine électrique au tableau.

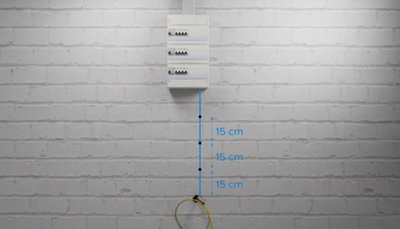

Sur cette ligne verticale, marquez des points de perçage tous les 15 cm.
Ils serviront de repère pour l’installation de colliers de fixation de la gaine rigide.
Percez au perforateur avec un foret adapté à la nature du mur et au diamètre des colliers.
Insérez les colliers et enfoncez-les avec un marteau.
Ouvrez les colliers pour permettre de passer la gaine rigide.
À l’extrémité de la gaine souple, insérez un raccord permettant la connexion d’une gaine rigide, puis coupez la longueur de gaine rigide suffisante pour le relier la gaine souple à la partie inférieure du tableau électrique.
Enfin, marquez sous le tableau le passage du fil conducteur.
Dévissez les fixations maintenant le couvercle du tableau électrique puis démontez-le.

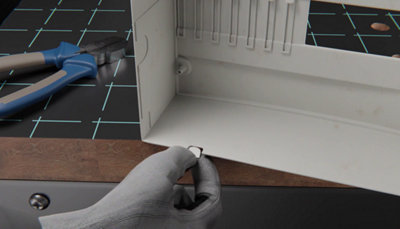

Sur le repère, découpez un passage avec une pince coupante.
Il doit être suffisamment large pour laisser passer le fil conducteur de 16 mm².

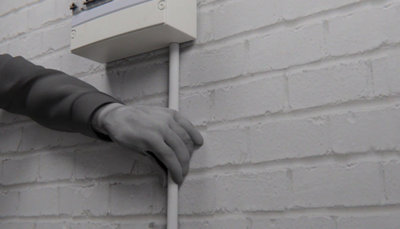

Faites passer le câble conducteur dans la gaine rigide que vous insérez dans le raccord.

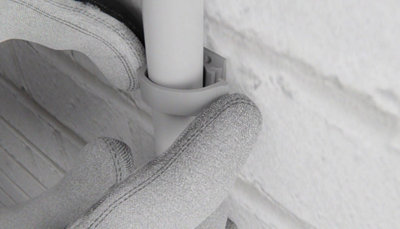

Ensuite, faites passer le fil de terre derrière le bornier du tableau électrique avant de fixer la gaine sur les colliers.
Refermez les colliers de fixation.
Au niveau du bornier de terre, en bas du tableau électrique, coupez l’excédent de fil de terre.
Dénudez l’extrémité du câble et insérez le cuivre nu dans un des emplacements du bornier.

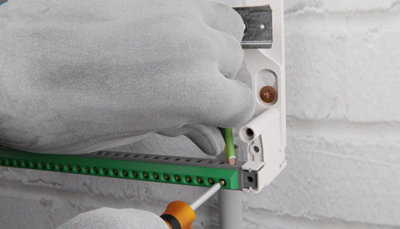

Serrez la borne avec un tournevis de manière à bloquer le fil de cuivre.
Vous pouvez ensuite remettre en place le couvercle du tableau électrique pour terminer la mise à la terre.
Vous pouvez alors réarmer le disjoncteur général du logement. Ceci vous permettra de réaliser la liaison équipotentielle indispensable à la sécurité de toute installation électrique et dans le respect de la norme.
Quelle efficacité de la protection ?
Il existe des appareils permettant de tester la résistance et donc l’efficacité de votre mise à la terre. En cas de doute, confiez la mesure de la résistance à un professionnel. La résistance maximale d’une prise de terre ne doit pas excéder 100 ohms.

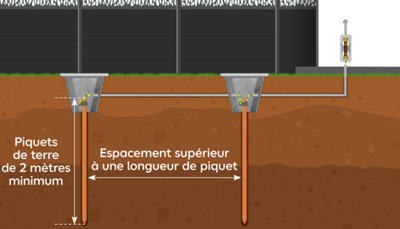

Certains sols sont plus conducteurs ou offrent plus de résistivité que d’autres. Pour pallier une résistance trop élevée, vous pouvez installer plusieurs piquets de terre. Les piquets supplémentaires doivent tous être enfoncés à 2 m de profondeur et espacés d’une longueur équivalente à 2 piquets. Ensuite, vous devez réaliser une liaison entre tous les piquets avec un fil conducteur isolé d’une section de 16 mm² ou un fil conducteur nu d’une section de 25 mm².
Quelle est la technique de la boucle en fond de fouille ?

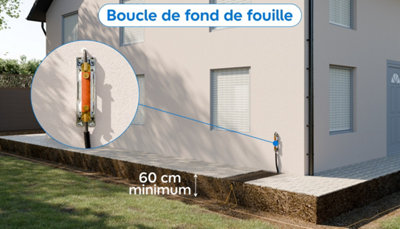

Lors des travaux de construction d’une habitation, la mise à la terre s’effectue selon une technique dite de fond de fouille. Cela signifie que les fils conducteurs sont enterrés dans la terre avant le coulage du béton.
Les extrémités de la boucle se rejoignent pour un raccordement à une barrette. Les fils utilisés sont généralement du cuivre nu d’une section minimum de 25 mm².
Ce type de mise à la terre avec une boucle doit aussi être privilégié lors de la création d’une extension à l’habitation.
Quelles précautions pour la mise à la terre ?
On l’a vu, la norme impose que chaque prise des installations électriques domestiques soit reliée à une mise à la terre. Cependant, vous devez prendre quelques précautions lorsque vous effectuez cette mise à la terre, en particulier pour respecter la norme et les règles de protection.

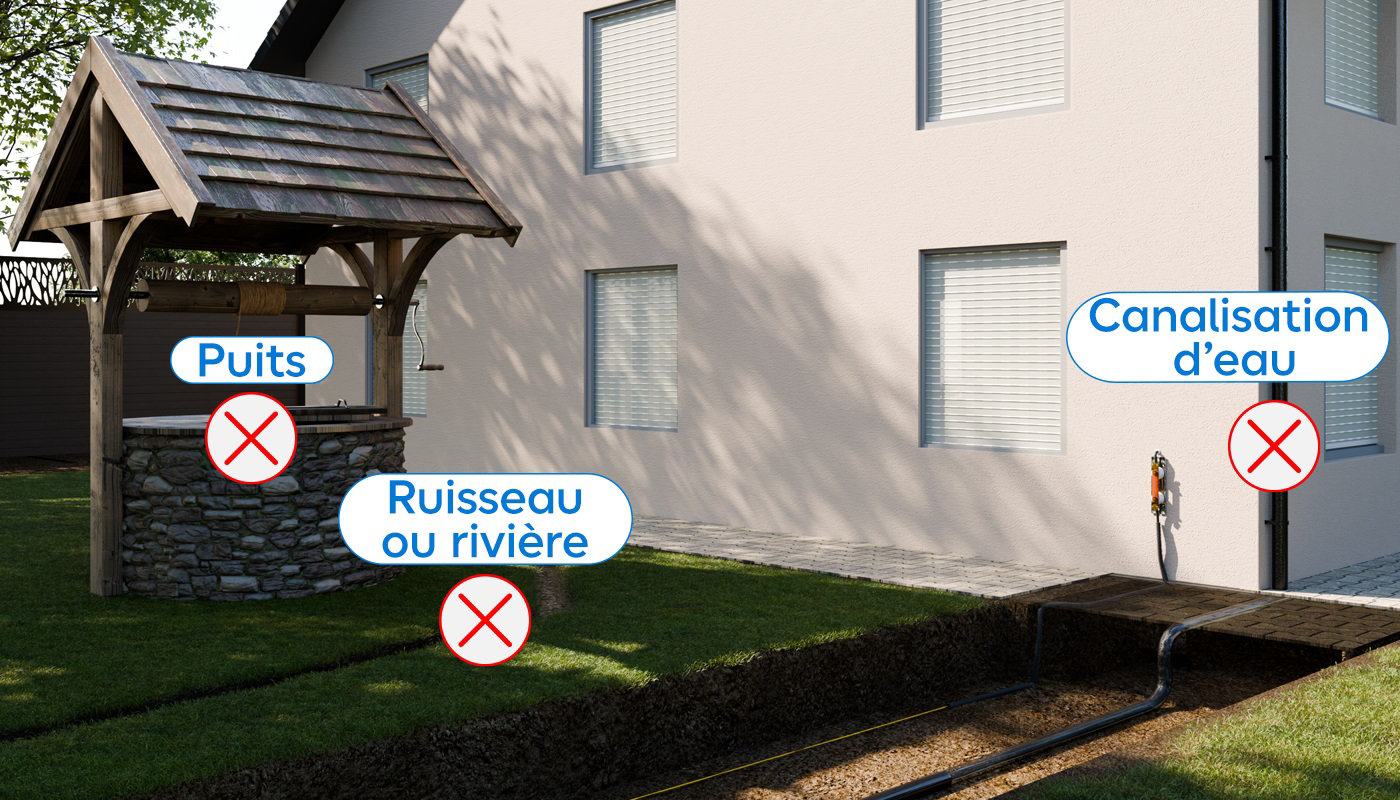

Il est par exemple interdit d’effectuer une liaison de la terre avec un point d’eau (rivière, source, puits, etc.). Il est également interdit de raccorder la prise de terre à une canalisation enfouie (eau, eaux usées, etc.). Celle-ci doit cependant avoir un raccordement à la liaison équipotentielle de votre habitation.

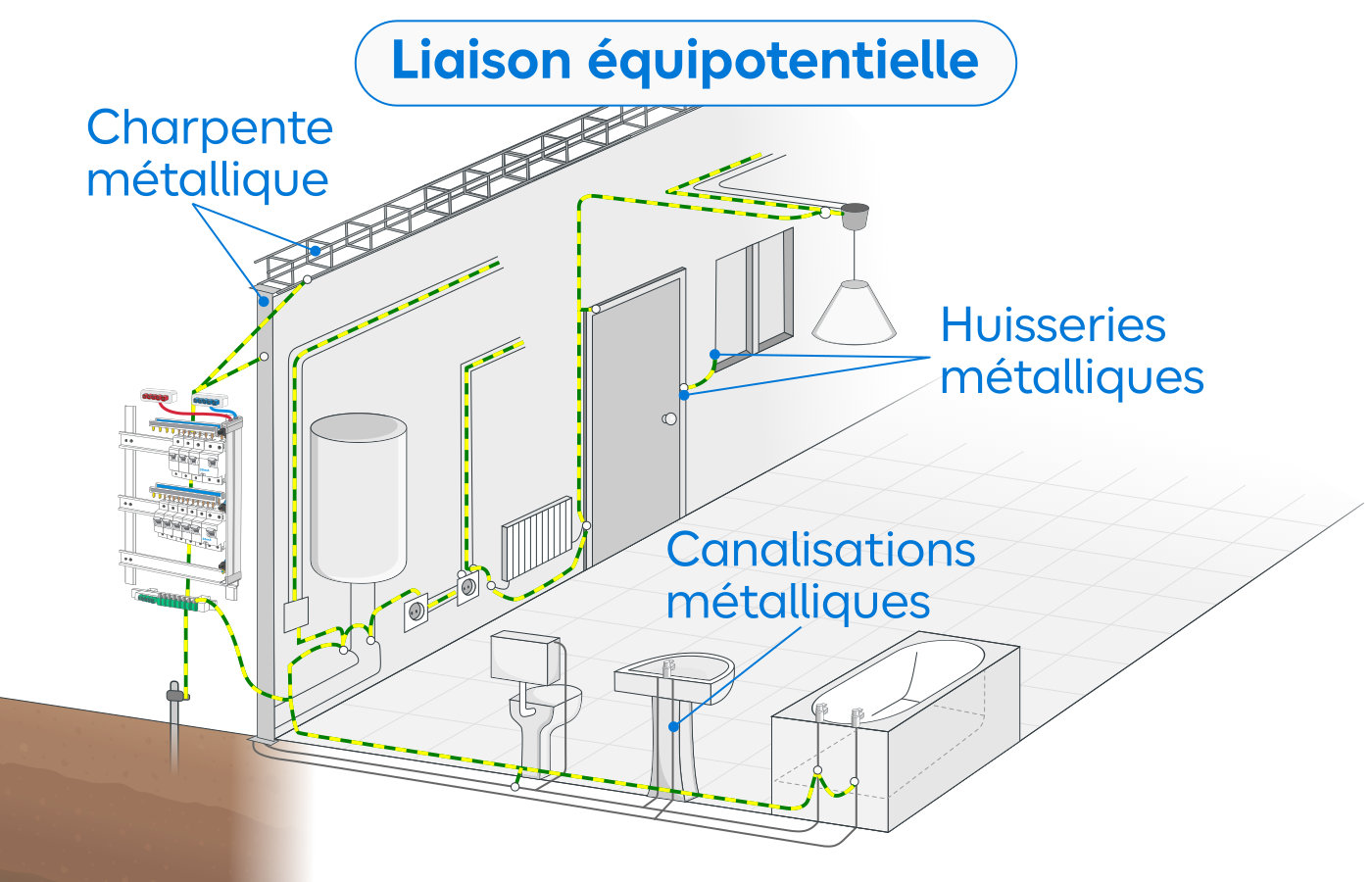

La liaison équipotentielle
Le risque d’électrocution dans un logement nait de la différence de tension entre des éléments conducteurs. Un appareil ou des éléments métalliques parcourus par de l’électricité peuvent électrocuter une personne à cause de cette différence de tension entre les 2 éléments.
La liaison équipotentielle à la terre supprime cette différence et conduit cette énergie électrique vers la terre. La liaison équipotentielle principale relie tous les éléments métalliques de votre habitation à la mise à la terre.
Canalisations métalliques de chauffage, d’eau, huisseries métalliques, volets métalliques, charpentes métalliques, etc. doivent être intégrés dans cette liaison équipotentielle. La liaison équipotentielle supplémentaire ou locale concerne une pièce d’eau.
La mise à la terre de vos prises électriques et de votre liaison équipotentielle fait donc partie des éléments de sécurité et de protection indispensables à une installation électrique d’une habitation.
Elle doit bien sûr être associée avec les éléments de protection du tableau électrique (interrupteur différentiel, disjoncteur). Pour compléter votre sécurité, vous pouvez mettre votre installation sous la protection d’un parafoudre. Il est obligatoire ou fortement conseillé selon votre région d’habitation.
