Choisir des câbles et fils
Quel choix pour des câbles et fils électriques ?
Il est important d’adapter vos câbles et vos fils en fonction de leur utilisation, des appareils ou des équipements raccordés. Dans les installations domestiques, il existe 2 familles de fils et de câbles électriques, les uns, dits d’installation, sont destinés à vos circuits de prises, d’éclairage et au raccordement au tableau électrique, les autres pour la communication et le multimédia. Le choix d’un câble électrique (ou d’installation) s’effectue en fonction de plusieurs critères : intensité, puissance, tension, section et normes et destination. Choisir un fil de communication dépend plutôt des caractéristiques des appareils reliés : alarme, téléphone, télévision, etc.
Suivez nos conseils pour bien choisir des câbles et des fils adaptés à vos besoins.
Comment choisir le câble ou le fil électrique adapté à votre installation ?
Câbles et fils électriques d'installation
- Les différents types de câbles et fils électriques
Choisir un câble ou du fil pour votre installation électrique nécessite de connaître ses caractéristiques et d’adapter la section ou le diamètre à l’intensité, la tension ou la puissance nécessaire. Un fil électrique est constitué d’un conducteur généralement mis sous la protection d’un isolant. Le conducteur le plus courant est le cuivre et l’isolant le plus utilisé est le PVC.
C’est la section du fil ou son diamètre qui est l’élément le plus déterminant pour choisir le plus adapté à votre branchement. En effet, plus les sections sont importantes, plus le fil pourra transporter une électricité de forte intensité (ampère), de grande tension (volt) ou de forte puissance (watt).
La longueur de fil joue également un rôle, car les pertes de tension sont notables lorsque le câblage s’allonge.
- Les fils électriques les plus courants

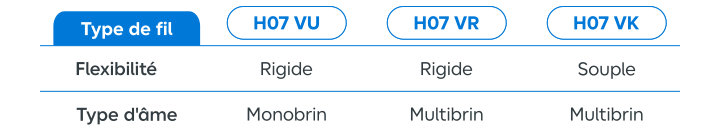

Les fils HO7 VU et HO7 VR (rigides), HO7 VK (souples) pour la phase, le neutre et la terre sont les plus courants pour les installations électriques en intérieur.
La lettre H montre le respect de la norme européenne, le chiffre 07 exprime la résistance à une tension maximale de 700 volts et le V indique le type d’isolant (PVC).
La lettre U ou R indique si l’âme rigide (conducteur) a un ou plusieurs brins tandis que la lettre K indique une âme souple.

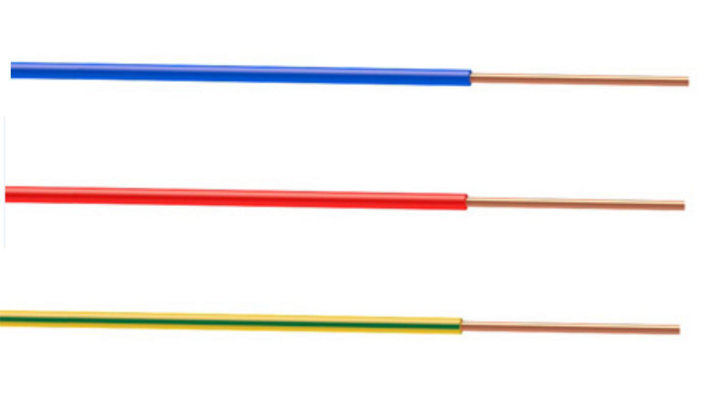

Le fil HO7 VU constitué d’une âme rigide unique en cuivre et d’un isolant est disponible généralement avec des sections de 1,5 mm² à 2,5 mm².
Les fils HO7 VR sont donc des fils avec plusieurs conducteurs rigides sous la protection d’un isolant. Ils permettent d’obtenir des fils rigides avec une section plus importante.

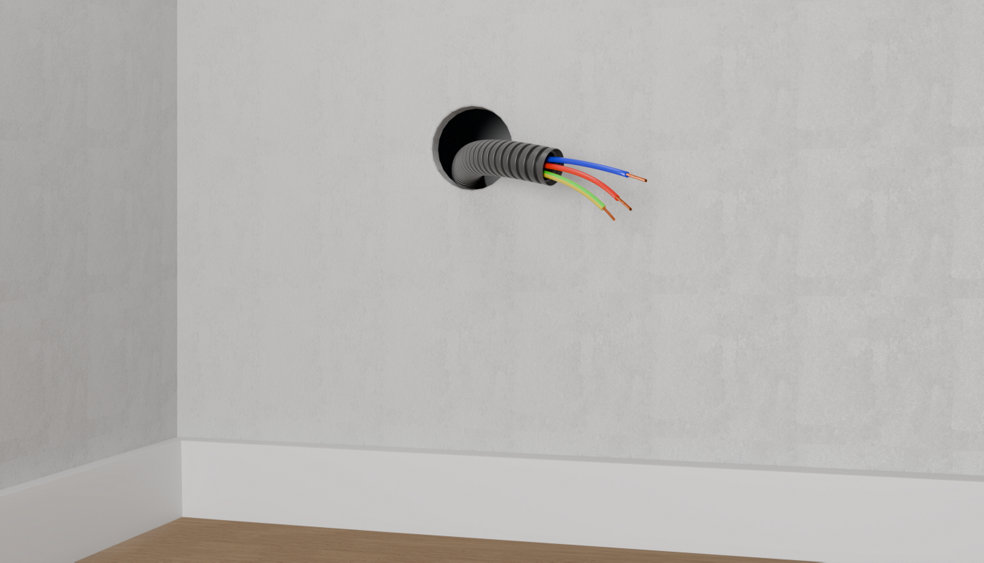

Ces fils avec leur simple isolation doivent être passés dans des gaines ou fourreaux protecteurs.
Ils servent à l’alimentation à raccorder les circuits de prises et d’éclairage, ainsi que l’alimentation du tableau électrique.
Les fils H07 VK (souples) ont longtemps servi au câblage des borniers du tableau électrique, leur souplesse permettant une facilité d’utilisation dans ce petit espace.
Sur les tableaux électriques actuels, le branchement d’un fil à un disjoncteur ou à un module s’effectue plus souvent par clipsage, ce qui rend l’utilisation d’un fil souple multibrin plus délicate.
Optez alors pour des fils à âme rigide plus faciles et rapides à insérer dans les protecteurs que des fils multibrins à âme souple.

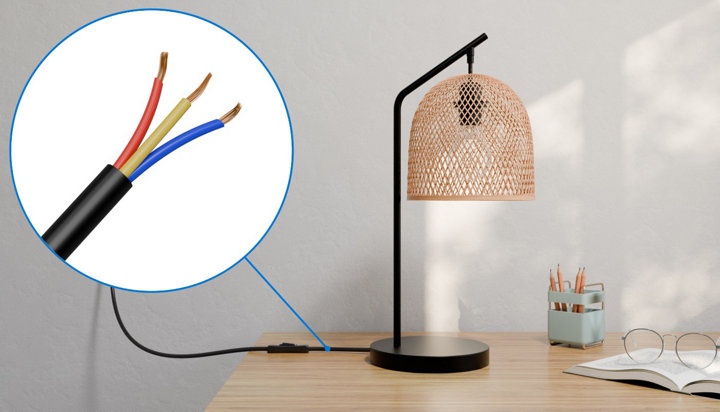

Aujourd’hui, le fil souple H07 VK trouve plutôt une application dans le branchement d’une rallonge, d’un luminaire ou d’un appareil électrique.
Les uns comme les autres peuvent être vendus en bobines ou au mètre.

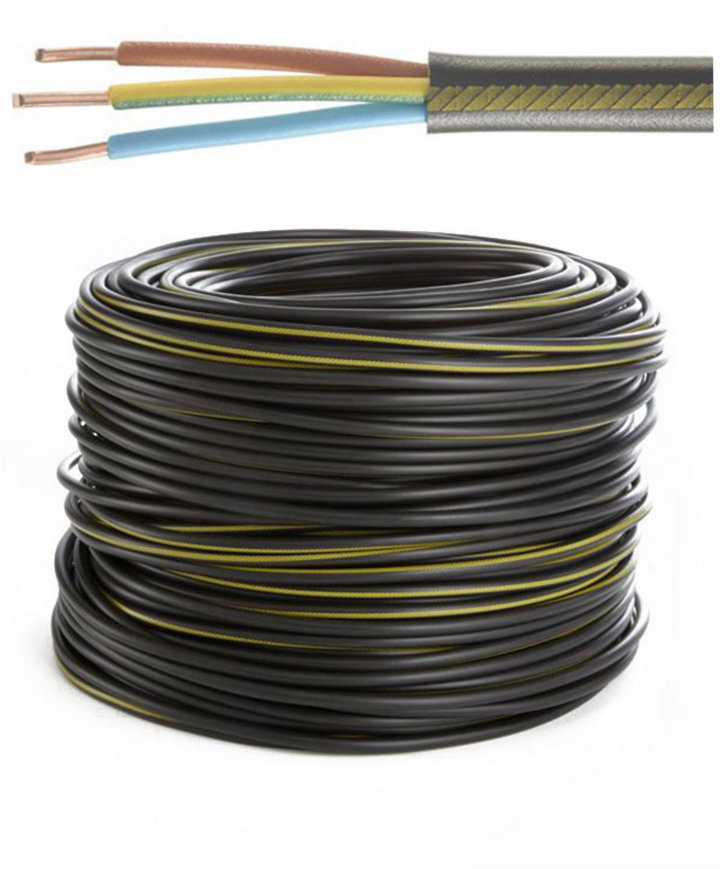

- Les câbles d’installation U1000RO2V
Ces câbles réunissent les fils de phase, neutre et terre sous une gaine protectrice et permettent donc un câblage plus facile d’un circuit si vous avez besoin des 2 phases et de la terre.
Ce câble réunit également les fils rigides sous une double protection d’isolant ce qui le rend plus sûr et évite un passage dans une gaine lorsqu’il est apparent.
Ils permettent également de raccorder votre compteur électrique à votre disjoncteur, ou encore d’alimenter par un seul câble vos circuits d’éclairage ou de prises, ou bien des dépendances.
Les câbles U1000R02V peuvent donc être posés à l’intérieur sans gaine en les fixant avec du matériel de maintien adapté (cavaliers, colliers plastiques, etc.).
La norme et la sécurité imposent tout de même d’utiliser une gaine d’encastrement annelée si vous les utilisez pour une installation électrique encastrée ou si vous traversez des cloisons.
À l’extérieur, ils peuvent être installés à l’air libre sans gaine. Même si ce type de câble ne peut être immergé, il possède une résistance à l’eau et à l’humidité suffisante pour résister à l’air libre.
Par sécurité, il reste toujours préférable d’utiliser une gaine de protection.

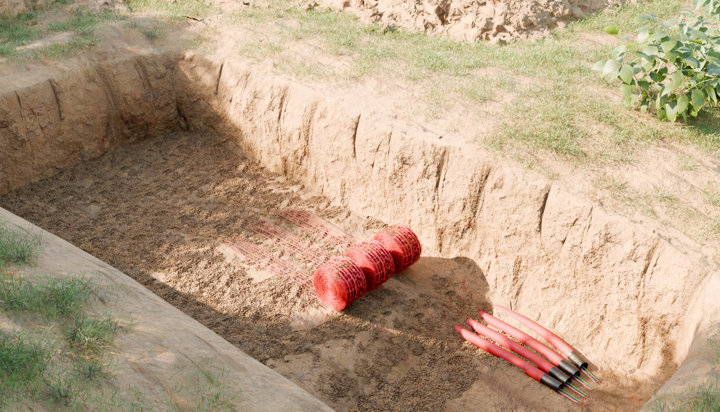

Si vous les enterrez, il faudra les passer dans une gaine de protection annelée et installer un grillage avertisseur en partie supérieure.
Les câbles d’installation sont disponibles dans différentes sections, en bobine ou au mètre.
- Le fil ou câble adapté au chauffage
Pour le branchement du chauffage, le câble U1000R02V est parfaitement adapté avec ses 3 fils. Certains radiateurs possèdent une protection à la terre qui permet d’utiliser un câble sans prise de terre avec seulement 2 fils de phase. La particularité du circuit du chauffage est qu’il nécessite un câblage avec une résistance importante à la puissance demandée et à l’intensité.
En effet, la puissance d’un chauffage électrique peut dépasser 5000 watts. Le schéma de branchement idéal est d’attribuer un circuit par radiateur pour permettre une évolution de l’installation, ce qui n’est pas toujours possible.

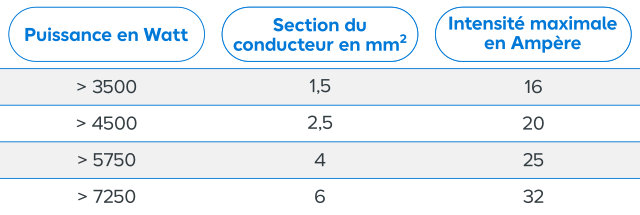

La norme NF C 1500 prévoit une section des câbles adaptée à la puissance demandée et détaillée dans le tableau ci-dessous :
- Les fils ou câbles pour le branchement des prises et de l’éclairage
Les fils H07 VU ou les câbles U1000RO2V avec une âme rigide sont parfaitement adaptés au branchement d’une prise ou d’un éclairage. Pour les circuits de prises, la section va de 1,5 mm² à 2,5 mm² selon le nombre de prises prévus.
Pour un circuit spécial comme le chauffe-eau, la section recommandée est de 2,5 mm².
- Le câble pour une borne IRVE
Le schéma d’alimentation d’une borne de recharge pour véhicule électrique prévoit un circuit dédié. Là encore, le câble courant U1000R02V peut être utilisé pour l’alimentation d’une borne IRVE. Seul le choix de la section doit être adapté.
La norme prévoit un câblage différent selon si le branchement concerne une prise 16 A ou une borne de 32 A. La section nécessaire pour un circuit d’alimentation d’une borne de 32 ampères est par exemple de 10 mm².

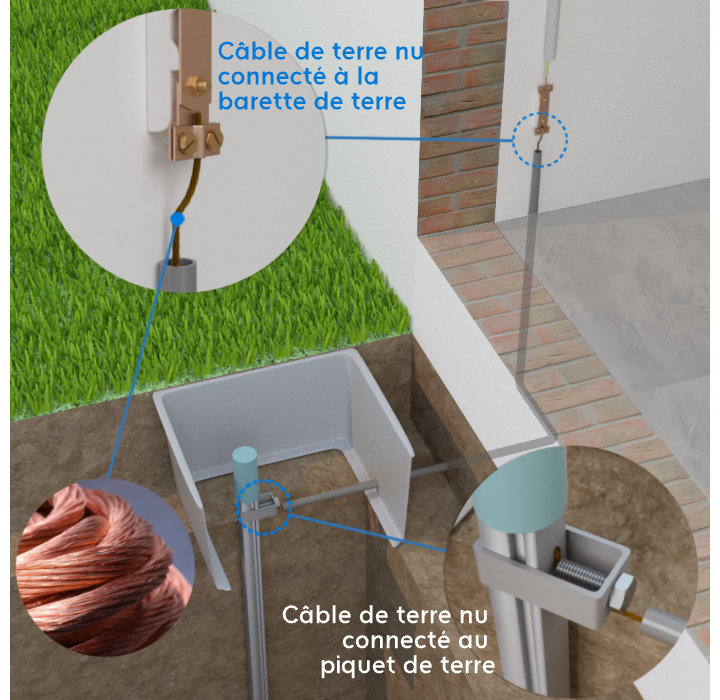

- Le câble de terre nu
Ce câble non protégé par une gaine isolante sert au raccordement de votre installation électrique à la terre.
Pour votre sécurité, il conduit dans le sol les fuites de courant afin de les évacuer, il est placé entre la barrette de mesure et le piquet en fond de fouille.
Il peut être en cuivre ou en acier galvanisé.
Vous devez toutefois mettre le câble de terre nu sous la protection d’un conduit isolant entre la barrette de mesure et le tableau électrique.
- Le câble en cuivre nu doit avoir une section minimum de 25 mm².
- Le câble de terre en acier galvanisé nu doit avoir une section minimum de 50 mm².

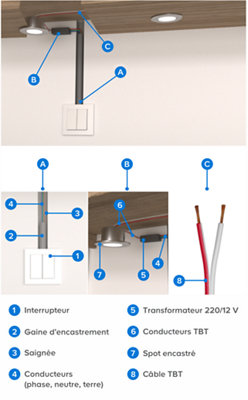

- Le câble TBT (Très Basse Tension)
Ce câble souple sert à raccorder les systèmes d’éclairage encastrés et à câbler les éclairages TBT comme les spots équipés d’un transformateur.
Sa propriété adaptée à une intensité de 50 Volts maximum permet de l’utiliser pour des spots et les pièces d’eau (salle de bains, buanderie, piscine, etc.).
Le câble TBT s’utilise exclusivement à l’intérieur. Il est disponible au mètre en 1,5 mm² et 2,5 mm² de section.

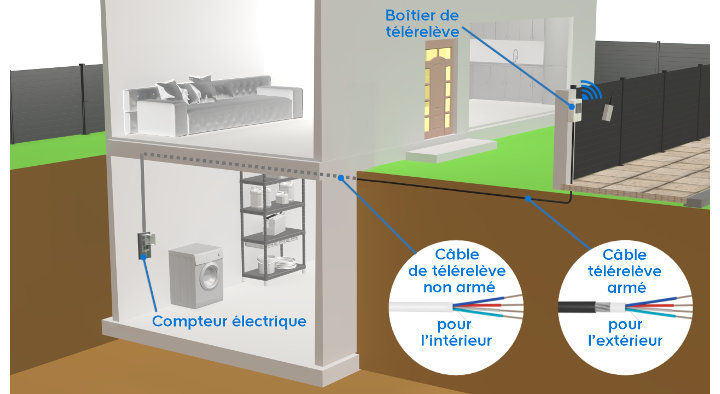

- Le câble téléreport
Afin de permettre le relevé du compteur à distance, le câble téléreport assure la liaison entre votre compteur EDF et le point de télérelève situé à l’extérieur.
Cette liaison n’est nécessaire que lorsque le compteur EDF est implanté à l’intérieur de l’habitation et non accessible directement pour en faire la lecture lors de la relève.
Il comprend 2 qualités de câbles : l’une destinée au circuit intérieur et l’autre, armée, pour le circuit en extérieur.
Le câble armé, aussi appelé blindé, est constitué d’une enveloppe protectrice métallique en aluminium généralement. Il répond à la norme NF C 33-400 exigée par EDF.
Les câbles de communication : VDI (Voix, Données, Images)
Il existe différents types de câbles VDI : les câbles d’enceintes, les câbles de téléphone, les câbles réseau (RJ45), les câbles de télévision et les câbles optiques.
- Les câbles d’enceintes ou câbles hi-fi
Pour du matériel d’ancienne génération, les câbles d’enceintes permettent de relier vos enceintes à votre chaîne hi-fi et donc de sonoriser votre habitation. C’est également ceux qui étaient largement utilisés pour le home cinéma.
Ces câbles sont doublement torsadés. Afin de garantir le meilleur son, choisissez de préférence des câbles de qualité OFC (Oxygen Free Cable). Leur âme est en cuivre désoxygéné avec ou sans argent ajouté. Le choix d’une section adaptée est important pour assurer une bonne diffusion du son.
Ce choix sera dicté à la fois par la distance à parcourir depuis l’émetteur et par la puissance de vos enceintes, exprimée en watts (W).

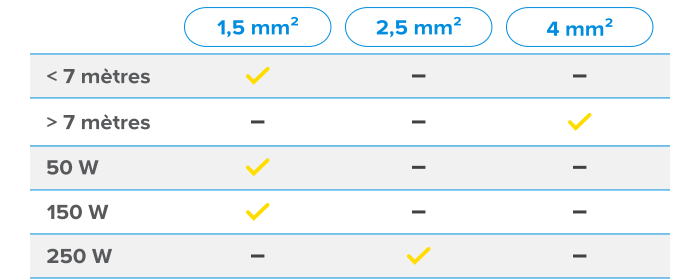

Ce tableau vous aidera à choisir la section minimum de vos câbles d’enceintes en combinant les 2 paramètres :
Afin d’avoir la même qualité de son pour toutes vos enceintes, coupez tous vos câbles à la même longueur, quelque soit la distance à parcourir.

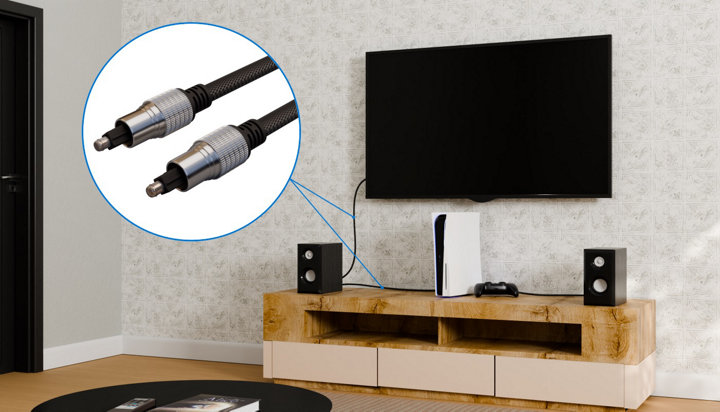

- Les câbles optiques
Aujourd’hui, la connexion avec du matériel audiovisuel numérique (téléviseur, console de jeux, enceintes, etc.) s’effectue de plus en plus avec du câble optique.
Ce câble dont l’âme est une fibre optique ne connaît pas de perdition et offre une excellente qualité de son.
De nombreux équipements contemporains disposent d’une prise pour le branchement de ce type de câble de haute qualité, souvent reconnaissable à des connecteurs plaqués or.
Ils sont vendus généralement avec les connecteurs déjà montés, car le raccordement demande un savoir-faire professionnel.

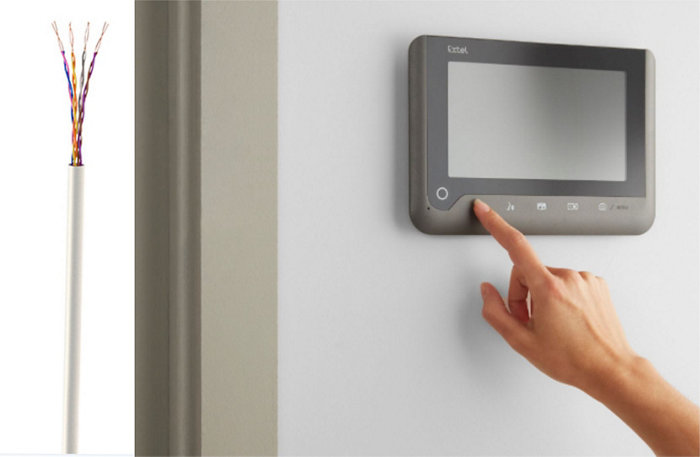

- Le câble de téléphone
Le câble téléphone sert aussi bien au raccordement de votre téléphone qu’à celui d’un interphone, d’un portier vidéo, d’une sonnette et d’un système d’alarme.
Il est constitué de 4 paires de fils torsadés qui demandent une grande précision de connexion.
Le câble téléphone est en passe d’être remplacé par la fibre optique dans le réseau public et par le câble réseau dans l’installation domestique.

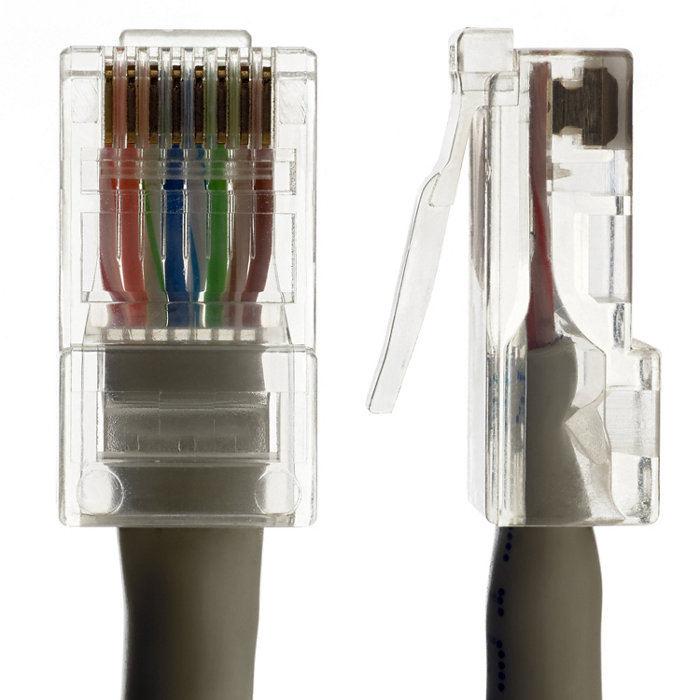

- Les câbles réseau
Il s’agit des câbles que vous raccorderez à la prise RJ45 pour votre réseau de communication et d’informatique, ainsi que des câbles TVNT à double blindage pour la réception numérique.
La distribution du réseau internet dans la maison utilise le câble RJ45 ou la connexion sans fil.
- Le câble télévision
Le câble coaxial ou câble de télévision est utilisé pour transmettre le signal de votre antenne jusqu’au téléviseur.
Le nom de coaxial vient de la présence de 2 conducteurs concentriques dont l’un assure également la fonction de blindage.
À l’intérieur, le câble coaxial 17VATC permet de relier facilement votre antenne à la prise TV.
Pour un parcours extérieur (parabole), utilisez de préférence le câble 21VATCA. Ce câble est résistant aux rayons UV.
Vous l’avez compris, il existe des câbles pour de nombreuses fonctions et leur utilisation dépend de normes, de schémas de raccordement, etc. Pour l’électricité, les câbles et les fils doivent aussi répondre à des besoins et des applications variés.
