Les normes électriques des prises et interrupteurs

Prises électriques et interrupteurs : la norme NF C 15-100

Les différents types d’interrupteurs et de prises électriques sont soumis à une réglementation d’installation technique ainsi qu’à des normes. Leur respect est indispensable pour assurer votre sécurité et celle de votre logement. C’est aussi la condition pour être couvert par votre assurance. Depuis 2015, c’est la norme NF C 15-100 et ses arrêtés successifs qui s’appliquent à une installation électrique domestique. Elle définit les règles de conception et de réalisation de votre installation électrique (protection, circuits, section de l’alimentation, nombre de prises de courant par pièce, position des interrupteurs, etc.). Les règles diffèrent en fonction de l’installation d’une prise et d’un interrupteur à l’intérieur ou à l’extérieur.

Voici l’essentiel des normes électriques des prises et interrupteurs.

3 prises bas du mur et 2 interrupteurs mi-hauteur côté d'un canapé3 prises bas du mur et 2 interrupteurs mi-hauteur côté d'un canapé3 prises bas du mur et 2 interrupteurs mi-hauteur côté d'un canapé3 prises bas du mur et 2 interrupteurs mi-hauteur côté d'un canapé



Quelles sont les normes des prises électriques et interrupteurs intérieurs et extérieurs ?

Les prises et interrupteurs sont soumis à des risques limités à l’intérieur d’un logement alors que la sécurité et la protection doivent être renforcées à l’extérieur d’une maison. À part dans les pièces d’eau, le boîtier et le socle n’ont pas besoin d’être étanches. Ils sont donc généralement en matière plastique et le mécanisme interne en métal.
Il est cependant important de respecter la réglementation et les prescriptions de la norme propres à une installation électrique intérieure ou extérieure. Vous y êtes soumis dans le cas d’une maison ou d’un logement neuf, après de gros travaux ou pour obtenir un financement de ces travaux. Dans tous les cas, il vaut mieux s’y conformer pour votre sécurité.

Quelle est la réglementation pour la hauteur des prises électriques et des interrupteurs intérieurs ?

- La hauteur des prises électriques par rapport au sol

La norme NF C 15-100 établit une réglementation sur la hauteur minimale à laquelle placer les prises électriques (ou socles). La position standard d’un socle de prise électrique sous la protection d’un disjoncteur 16A est de 5 cm minimum jusqu’à 130 cm maximum. C’est la raison pour laquelle il est possible d’associer une prise et un interrupteur sur un même socle ce qui apporte du confort d’utilisation et d’installation.

Les prises de communication (téléphone, internet) respectent la même réglementation de hauteur. Les prises pour les équipements spécifiques sous la protection d’un disjoncteur 20A et plus (four, plaques de cuisson, etc.) doivent être placées entre 5 cm et 130 cm. "

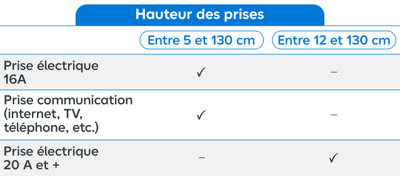

Tableau hauteur des prisesTableau hauteur des prisesTableau hauteur des prisesTableau hauteur des prises
Important

Il existe une réglementation spécifique selon les pièces (salle de bain, cuisine, pièce d’eau, etc.) que nous détaillons plus loin.

 - La hauteur d’un interrupteur

Un interrupteur du circuit d’éclairage doit être placé à une hauteur comprise entre 90 et 130 cm. L’installation standard est à 110 cm de hauteur. Ajoutons que pour la norme PMR, l’interrupteur doit se situer à plus de 40 cm d’un angle ou d’un obstacle pour faciliter la manœuvre d’un fauteuil roulant.

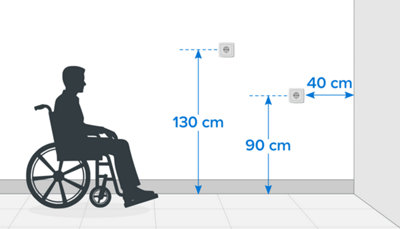

Schéma distances et hauteurs prises avec personne en fauteuil roulanSchéma distances et hauteurs prises avec personne en fauteuil roulanSchéma distances et hauteurs prises avec personne en fauteuil roulanSchéma distances et hauteurs prises avec personne en fauteuil roulan
La bonne info

Un interrupteur doit être installé sur le mur opposé au sens d’ouverture de la porte pour être facilement manipulable dès l’entrée ou la sortie de la pièce.

Quel nombre de prises et d'interrupteurs par pièce ?

La norme NF C 15-100 impose un nombre minimum de prises électriques par pièce. La norme évoque le nombre de prises et pas le nombre de socles qui peuvent contenir plusieurs prises.

•    Pour un séjour de moins de 28 m², la réglementation impose un minimum de 5 prises et 9 prises pour une surface supérieure.
•    Pour une chambre de moins de 28 m², la norme impose 3 prises minimum et 5 prises pour une surface supérieure
•    Pour la cuisine d’une surface inférieure à 4 m², ce sont 3 prises minimum et 6 prises minimums pour une surface supérieure dont 4 en plan de travail.
•    Pour les pièces ou les dégagements de plus de 4 m² (w.c., couloir, salle de bain, etc.), le nombre de prises minimum est de 1 et passe à 3 si la surface de la pièce dépasse 28 m².

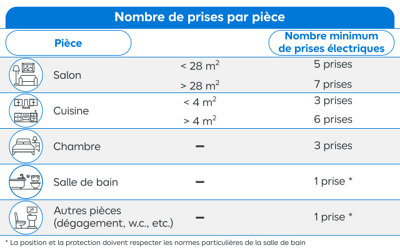

Tableau nombre de prises par pièceTableau nombre de prises par pièceTableau nombre de prises par pièceTableau nombre de prises par pièce

Pour les prises de communication, la norme prévoit un nombre de prises qui dépend de la taille du logement ou de la maison. Ce sont au minimum 2 prises de communication RJ45 pour le salon et une prise par chambre ou pièce supplémentaire.

Tableau nombre de prises RJ 45 par type de logementTableau nombre de prises RJ 45 par type de logementTableau nombre de prises RJ 45 par type de logementTableau nombre de prises RJ 45 par type de logement

Attention à ne pas surcharger vos circuits si vous souhaitez installer des prises ou des points d’éclairage supplémentaires. Ce tableau vous indique le nombre d’équipements (prises et points d’éclairage) à ne pas dépasser :

Tableau nombre d'équipements autoriséspar circuitTableau nombre d'équipements autoriséspar circuitTableau nombre d'équipements autoriséspar circuitTableau nombre d'équipements autoriséspar circuit
Les normes électriques des prises et interrupteurs

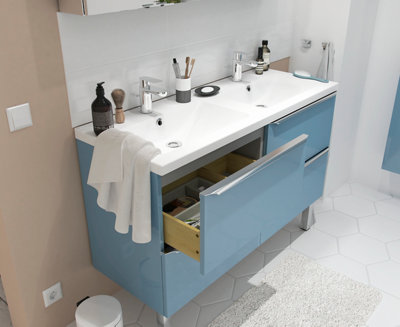

 - La salle de bain

En raison du danger d’électrocution engendré par la conductivité de l’eau et du corps humain, la salle de bains fait l’objet d’une réglementation particulière.

C’est aussi le cas dès qu’il y a un point d’eau dans une pièce, car eau et électricité ne font pas bon ménage.

L’installation électrique de la salle de bains doit être mise sous la protection d’un disjoncteur diffrérentiel 30 mA. Il coupera le courant en cas de danger.

Toutes les parties métalliques apparentes doivent être raccordées au fil de terre.

La salle de bains est divisée en plusieurs volumes, le volume 0 qui correspond à la « zone de réception d’eau » (douche, baignoire, lavabo, etc.) interdit presque toutes les installations électriques et pratiquement aucun équipement.
Le volume 1 correspond plutôt à la zone de projection de l’eau autour du receveur de douche ou de la baignoire ne peut recevoir que des équipements classés IPX5, mais pas de prise électrique.
Le volume 2 est un volume de protection dans lequel il est possible d’installer une prise rasoir ou un interrupteur à très basse tension (TBTS).
Pour le hors volume, tous les équipements sont permis.

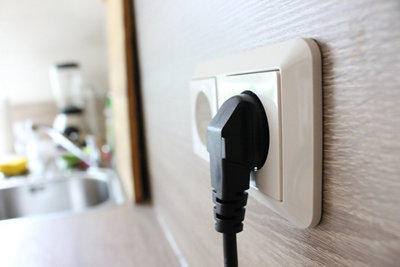

Zoom sur 2 prises dont une avec un branchement dessus

 - La cuisine

Pour des raisons de sécurité et pour éviter le contact de l’eau avec l’électricité, il est interdit d’installer une prise ou un interrupteur au-dessus de l’évier et des feux ou plaques de cuisson.

Si votre cuisine fait moins de 4 m², elle devra être équipée d’au minimum 3 prises électriques.

Si elle fait plus de 4 m², il vous faudra un minimum de 6 prises, dont 4 pour le plan de travail.

À cela s’ajoute la possibilité d’installer une prise pour la hotte dont la hauteur est fixée à 1,80 m.

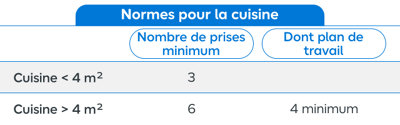

Voici un tableau récapitulatif du nombre de prises électriques minimum pour la cuisine :

Tableau normes pour la cuisineTableau normes pour la cuisineTableau normes pour la cuisineTableau normes pour la cuisine

Le branchement de l’équipement électroménager de votre cuisine obéit lui aussi à une réglementation particulière et une protection adaptée.

Le tableau ci-dessous vous permet de déterminer votre besoin :

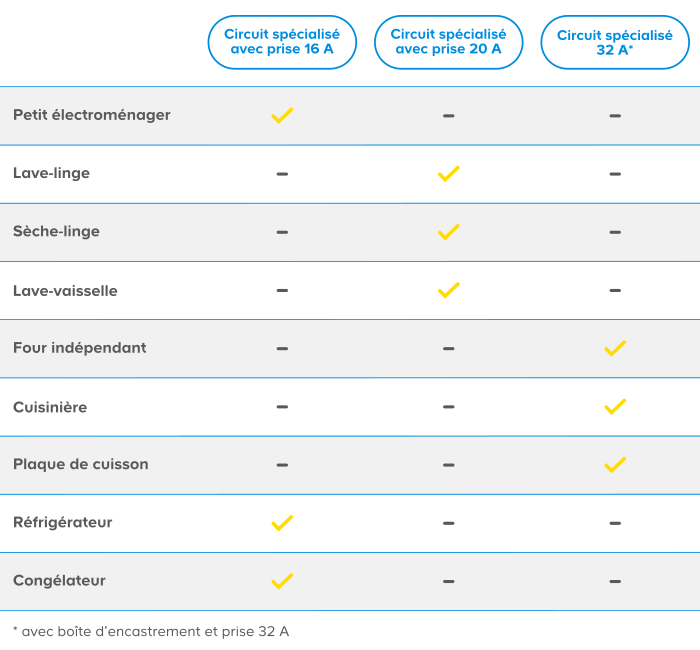

Tableau circuit selon le produit à brancher dessus

 - La chambre

La chambre doit disposer d’un nombre minimum de 3 prises électriques auxquelles vous pouvez associer une prise RJ 45 de communication selon la taille de votre logement.

L’espace doit disposer d’un circuit d’éclairage (plafond, tête de lit, etc.) avec un interrupteur minimum.

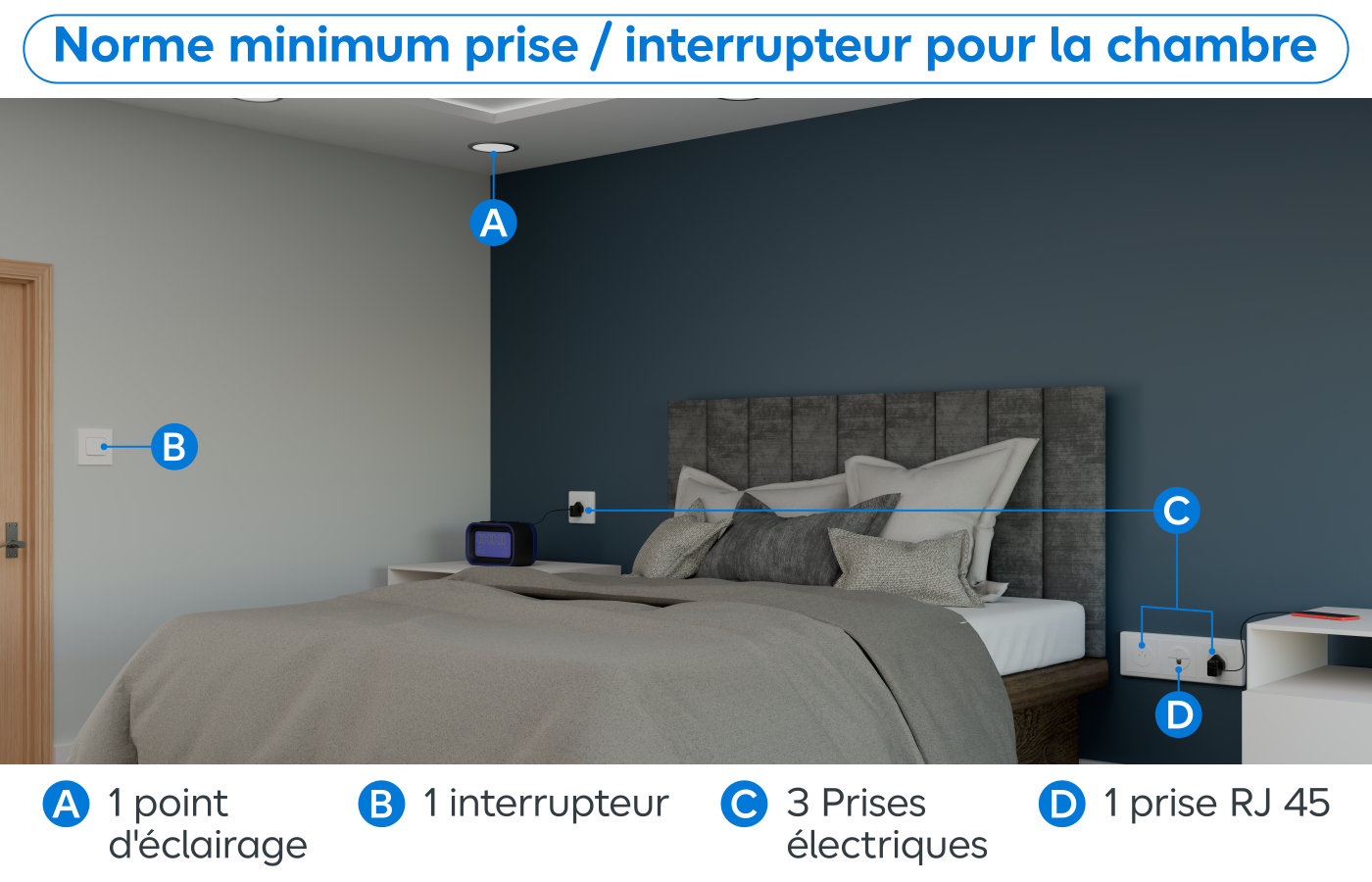

Schéma norme minimum prise et interrupteur pour la chambre

 - Le séjour ou la salle à manger

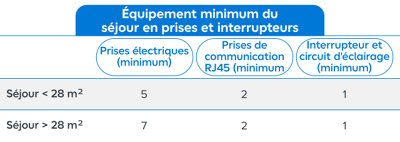

Un séjour de moins de 28 m² doit être équipé de 5 prises électriques au minimum et de 7 prises pour une surface supérieure à 28 m². 2 de ces prises doivent être associées aux 2 prises RJ45 imposées par la norme.

Tableau équipement minimum séjour en prises et interrupteursTableau équipement minimum séjour en prises et interrupteursTableau équipement minimum séjour en prises et interrupteursTableau équipement minimum séjour en prises et interrupteurs

Quelle protection pour les prises électriques ?

La norme de protection et d’alimentation d’une prise électrique dépend de sa destination et en particulier de l’équipement associé. La section du fil d’alimentation est de 1,5 mm² pour un maximum de 8 prises avec une mise sous protection d’un disjoncteur de 16 A. Pour une section de 2,5 mm², vous pouvez installer jusqu’à 12 prises sous protection d’un disjoncteur de 20 A. Pour les circuits spécialisés, la section et le disjoncteur diffèrent selon l’équipement.

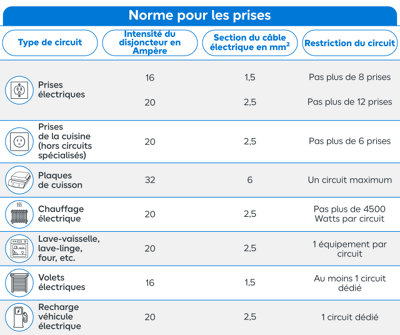

Voici un tableau récapitulatif de la norme, type de disjoncteur et section de fil :

Tableau normes pour les prisesTableau normes pour les prisesTableau normes pour les prisesTableau normes pour les prises

Quelle protection pour les interrupteurs ?

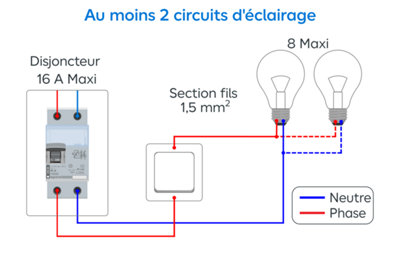

Sur un circuit d’éclairage, l’interrupteur et les points lumineux (mur, plafond, etc.) sont reliés à des fils d’alimentation d’une section de 1,5 mm² minimum et avec une mise sous protection d’un disjoncteur de 16 A. Il ne peut y avoir plus de 8 points d’éclairage pour un circuit et au minimum 2 circuits dans un logement.

Schéma circuit d'éclairage

Quelles normes pour une prise ou un interrupteur extérieur ?

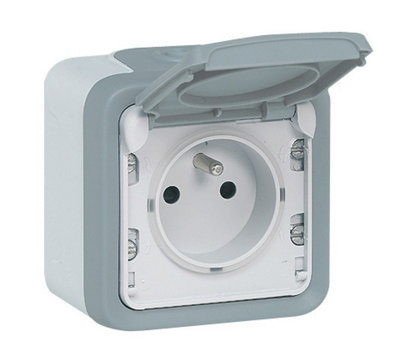

Prise extérieure

Les prises et interrupteurs installés à l’extérieur sont soumis à une réglementation spécifique.

Ils sont en effet bien plus exposés à la poussière et aux infiltrations d’eau que ceux placés à l’intérieur.

Ils sont donc, en général, équipés de joints destinés à protéger le boîtier de raccordement.

Les prises sont également munies d’un rabat de protection supplémentaire.

Important

Veillez à respecter les prescriptions de la norme quant au placement et à l’indice de protection des prises et des interrupteurs.

Quel est l'indice de protection pour un interrupteur ou une prise extérieur ?

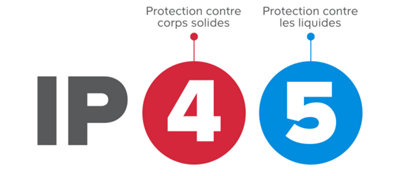

L’Indice de Protection (IP) classe le niveau de protection qu’offre un matériel à la poussière, aux infiltrations d’eau et aux chocs.

Les normes électriques des prises et interrupteurs

À l’extérieur, une prise électrique doit présenter un indice de protection IP25 au minimum. Choisissez de préférence un IP55 pour une meilleure protection. Dans les zones présentant des risques de choc, d’écrasement ou d’arrachement, l’IP66 ou IP67 est recommandé.

Maintenant que vous connaissez les normes et la réglementation pour ces installations, il ne vous reste plus qu’à faire votre choix de l’emplacement et du type de prise ou d’interrupteur.
