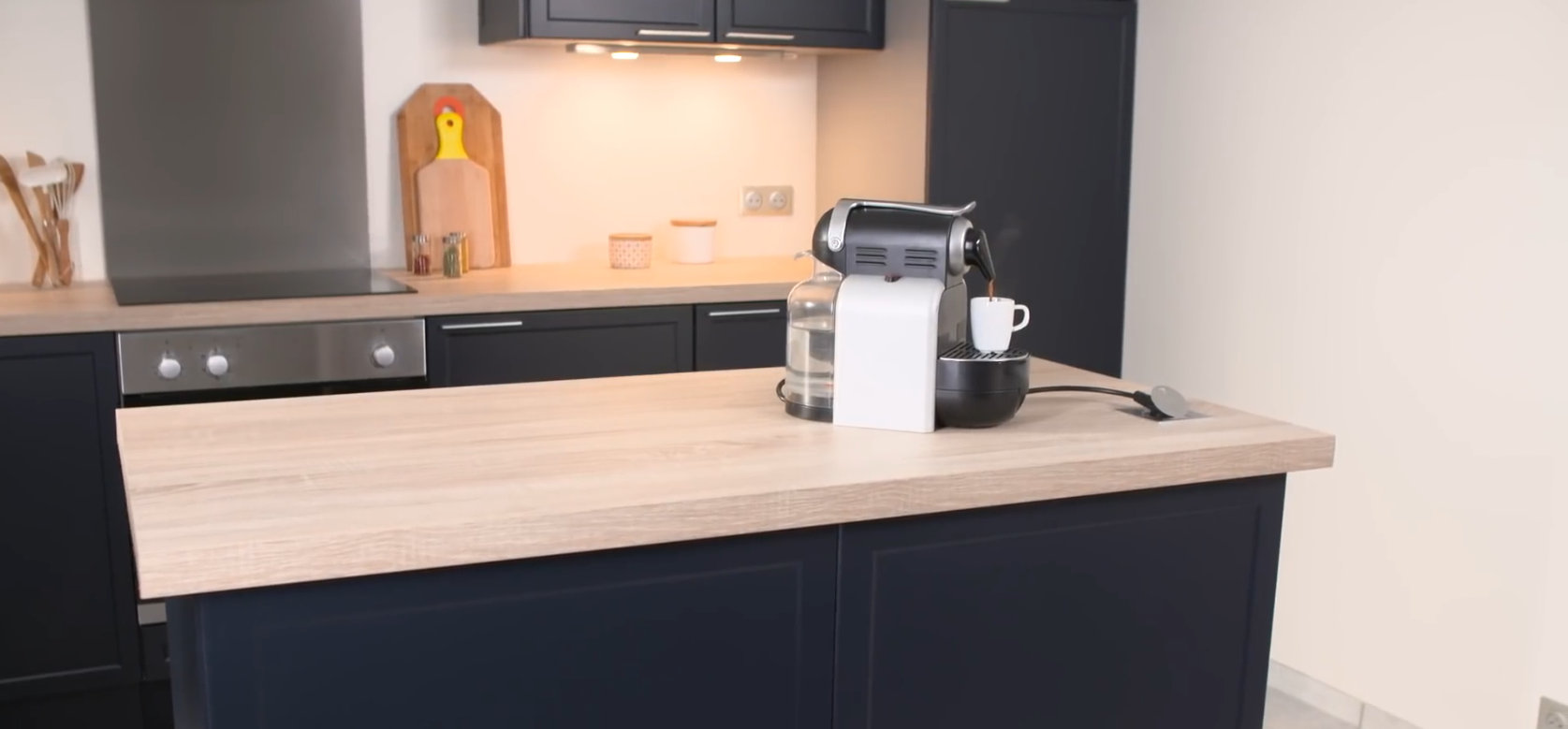

Comment encastrer une prise sur un îlot central

Les prises encastrables apportent plusieurs avantages et sont particulièrement adaptées aux îlots centraux.

Elles permettent de gagner de la place tout en s’intégrant à l’esthétique des meubles.

Vous bénéficiez d’une possibilité de raccorder facilement vos appareils électriques. Certaines intègrent des prises USB qui permettent même de connecter un téléphone ou une tablette.

Enfin la fabrication de ces dispositifs permet de résister aux projections d’eau.

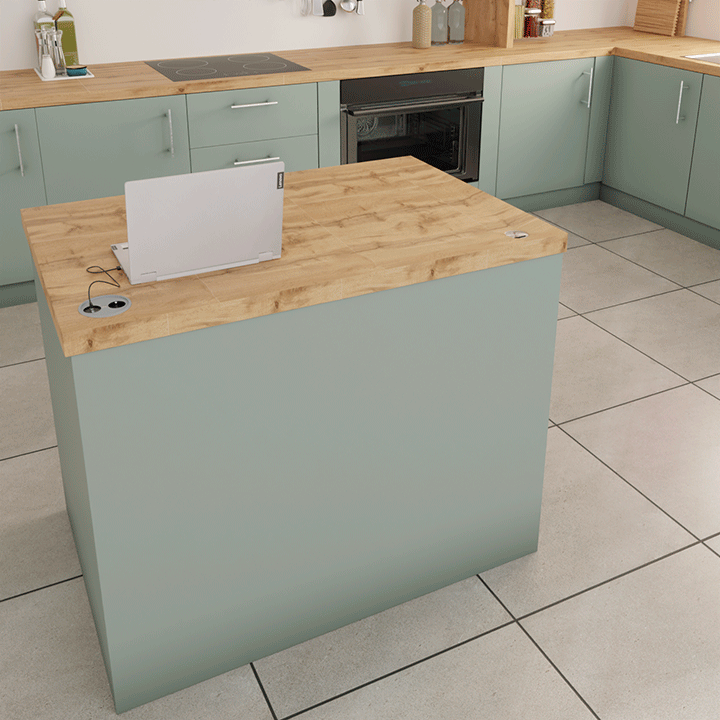

Elles se présentent sous différentes formes et différentes finitions qui offrent la possibilité de les assortir avec la décoration.

Certains modèles rétractables ou escamotables permettent de proposer plusieurs points de raccordement dans un seul emplacement.

Découvrez toutes les prises escamotables

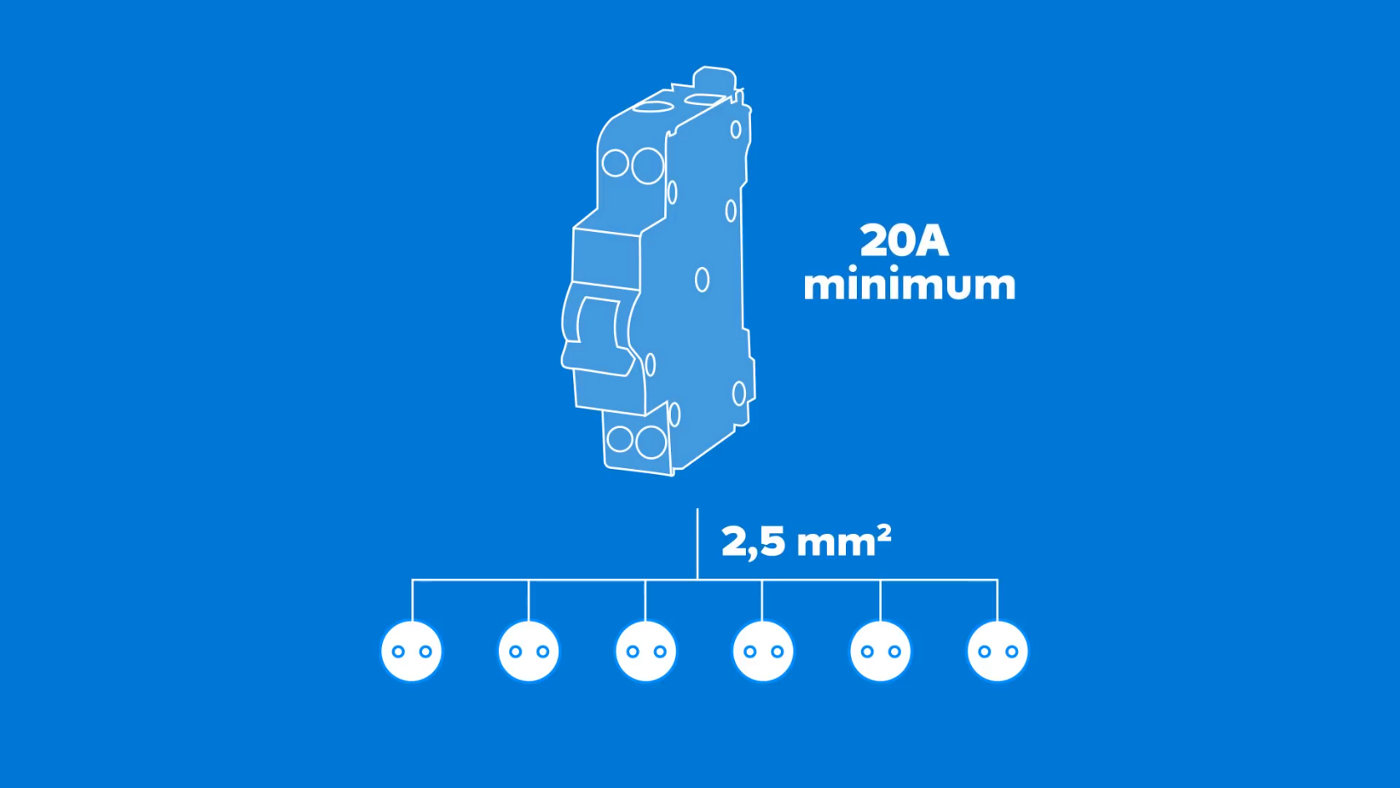

Celle-ci impose notamment de ne pas dépasser 8 prises avec des conducteurs de 2,5 mm² et 6 avec des fils de 1,5 mm².

De plus, ce circuit doit être sous la protection d’un disjoncteur de 20 A minimum.

Pour un simple coin repas, des prises avec un circuit classique suffisent, mais si vous prévoyez d’installer des équipements comme une plaque de cuisson ou un éclairage, il est indispensable de se conformer à la réglementation et de créer des circuits spécialisés.

Par exemple, un circuit pour une plaque de cuisson doit utiliser des conducteurs de 6 mm² et être protégé par un disjoncteur de 32 ampères.

Si vous devez réaliser des saignées au sol et sur les murs comme dans notre tutoriel, il est important de penser aux finitions qui vont les dissimuler.

Le masquage des traces sur un mur blanc ou peint demeure assez simple.

Au sol, notre tutoriel prévoit de remplacer les carreaux entiers qui sont sur le chemin de la saignée, mais pour cela vous devez disposer ou prévoir du carrelage de remplacement.

Si vous n’avez pas de stock de carreaux, il existe des solutions ou des produits pour masquer la saignée avec style ou se mariant avec votre déco.

La première solution consiste à placer un profilé de carrelage ou un produit comme une barre de seuil extraplate et large.

Le design et l’aspect métal peuvent s’intégrer dans une cuisine moderne.

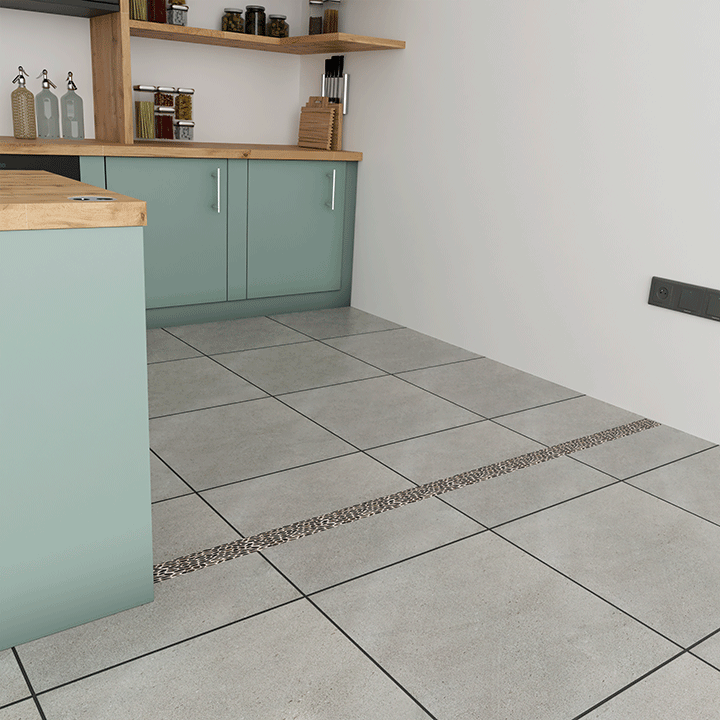

Vous pouvez imaginer mettre en avant ce démarquage en le matérialisant avec des petits carreaux, des galets ou un carrelage qui tranche avec la déco de votre cuisine.

Il est également possible d’aménager le tracé dans votre carrelage pour permettre d’insérer une lame de parquet.

Mettre en lumière ce mariage bois et carrelage peut tout à fait apporter du style à votre cuisine.

Avant de commencer vos travaux, coupez le courant du circuit alimentant le réseau de prises à repiquer.

Puis démontez la prise pour atteindre le mécanisme de connexion.

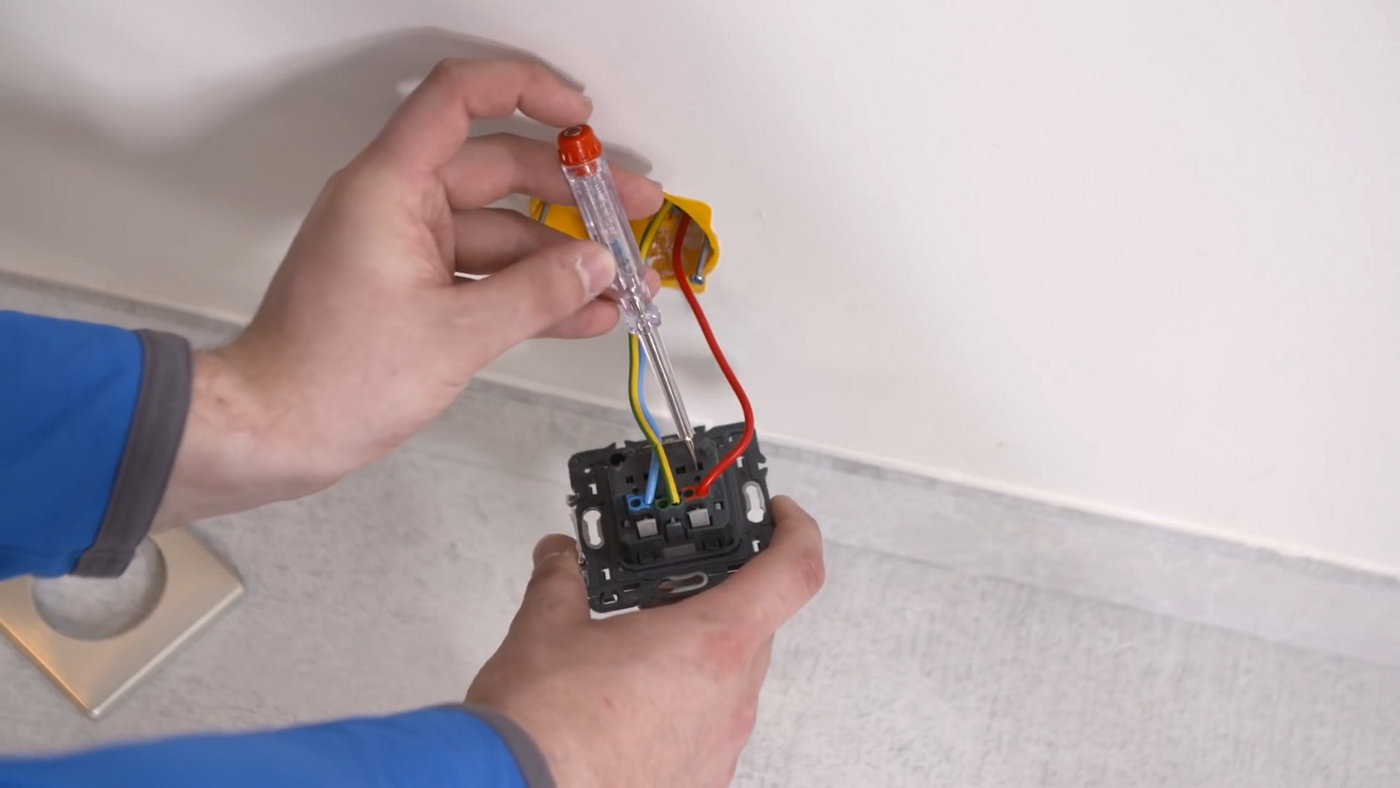

Utiliser un tournevis testeur pour vous assurer que l’électricité est bien coupée avant de déconnecter les fils électriques des borniers.

Ensuite, démontez la boîte d’encastrement en dévissant les vis de fixation.

Dans notre vidéo, celle-ci est scellée dans un mur en carreaux de plâtre.

Pour la retirer, il est donc nécessaire d’utiliser une massette et un burin.

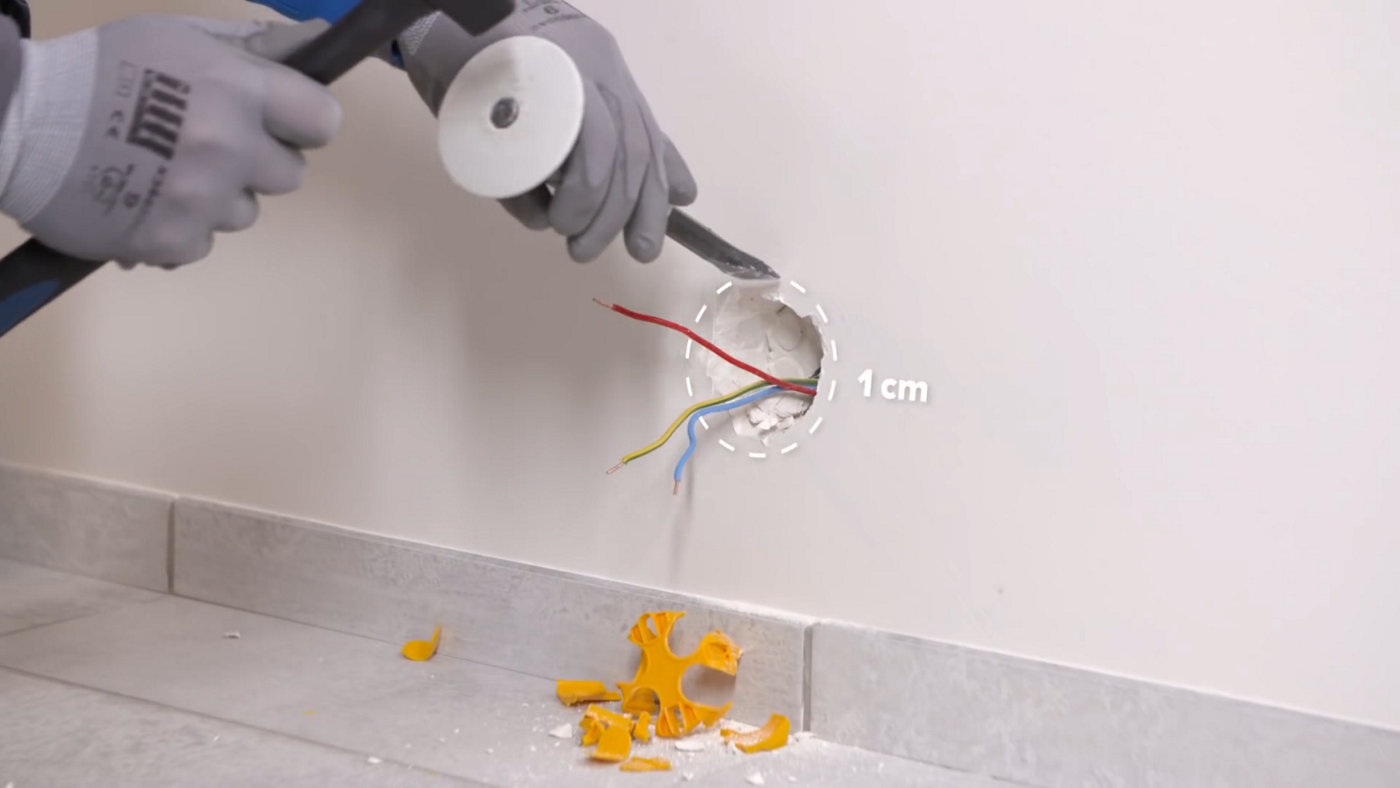

Afin de faciliter la mise en place d’une boîte de remplacement, élargissez le trou d’environ 1 cm autour de cet emplacement.

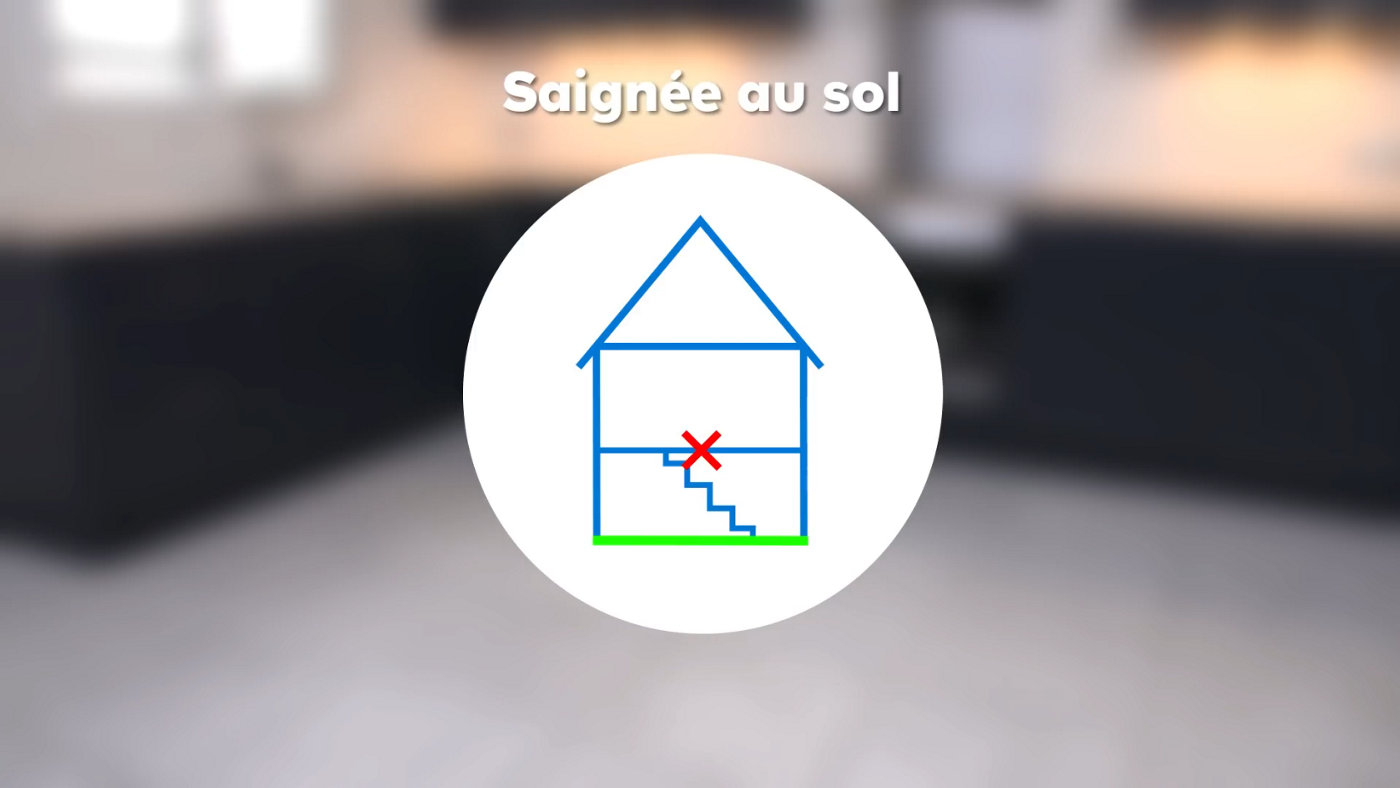

Pour rappel, la réalisation de saignées au sol n’est possible que dans une chape ou une dalle de maison individuelle au rez-de-chaussée.

Il est interdit de réaliser des saignées dans une dalle béton à l’étage.

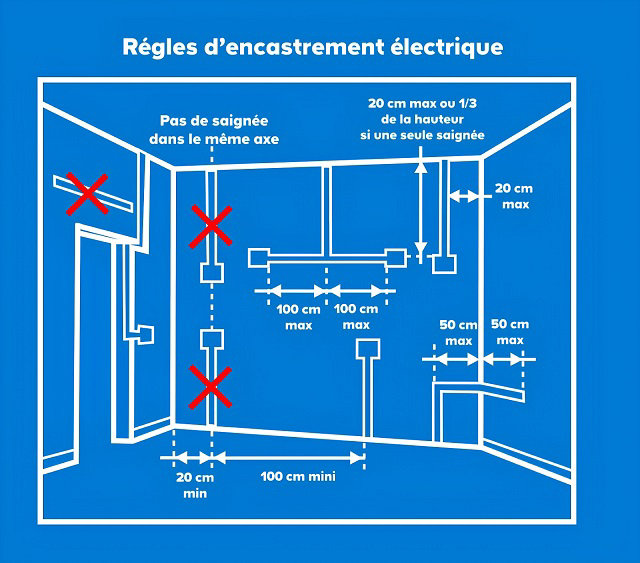

Pour l’encastrement mural des gaines électriques, veillez à respecter les dimensions des saignées définies par la norme NF C1500.

La règle dépend de la nature du mur, de son épaisseur et celle de la gaine encastrée.

Creuser des saignées provoque énormément de poussière.

Vous devez donc porter un masque anti-poussière et protéger votre cuisine.

Couvrez vos meubles et votre coin repas de bâches et calfeutrez vos portes.

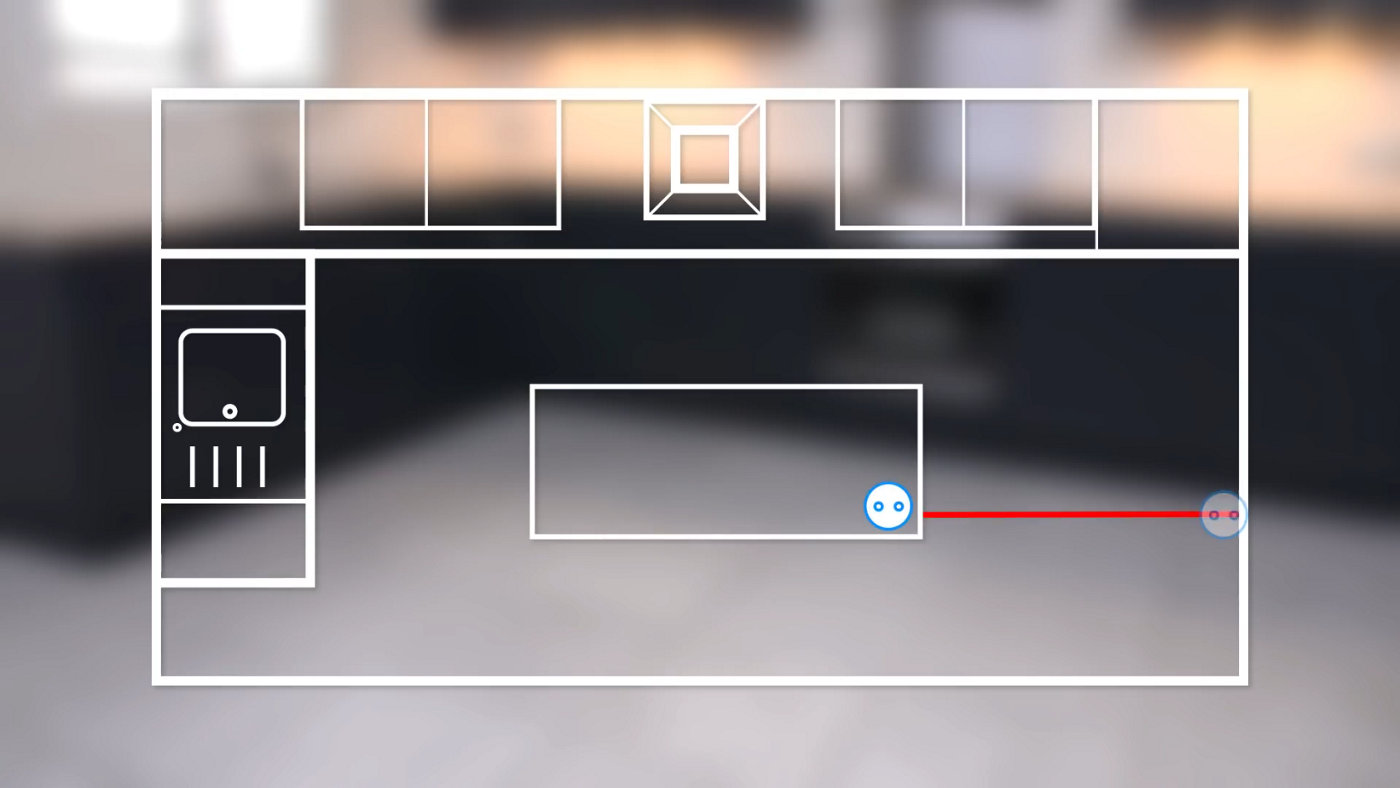

Ensuite, déterminez l’arrivée de votre alimentation pour le futur élément central.

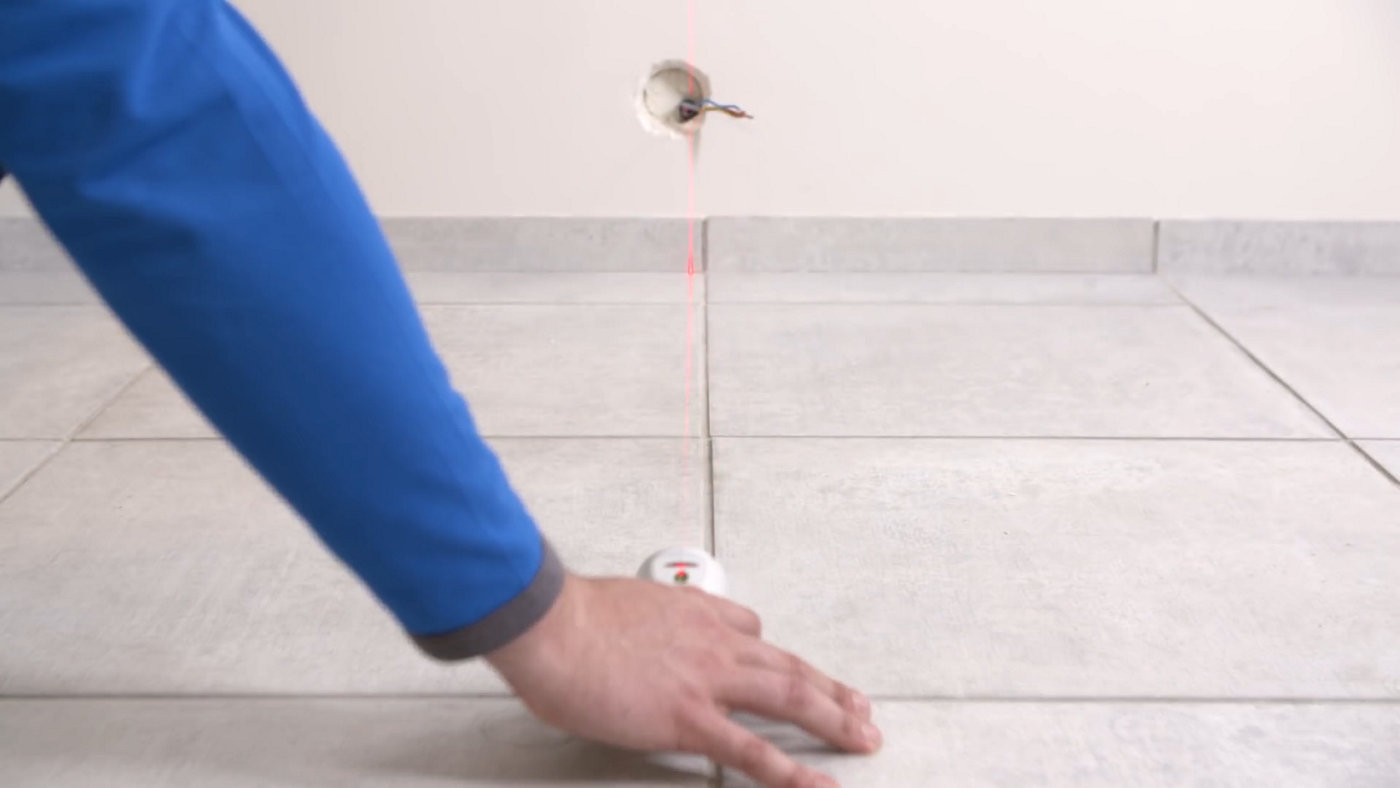

Tracez l’axe reliant l’alimentation existante à l’emplacement de l’arrivée.

À l’aide d’un détecteur de métaux, vérifiez l’éventuelle présence d’un réseau électrique ou d’une canalisation d’eau sur le chemin de la saignée.

Modifiez le tracé si nécessaire.

Vous pouvez aussi décaler ce tracé de manière à ce que la saignée n’endommage qu’une rangée de carreaux, à partir d’un joint par exemple.

Pour l’encastrement des conduits au sol, la profondeur et la largeur de la saignée doivent être au minimum du double du diamètre de la gaine.

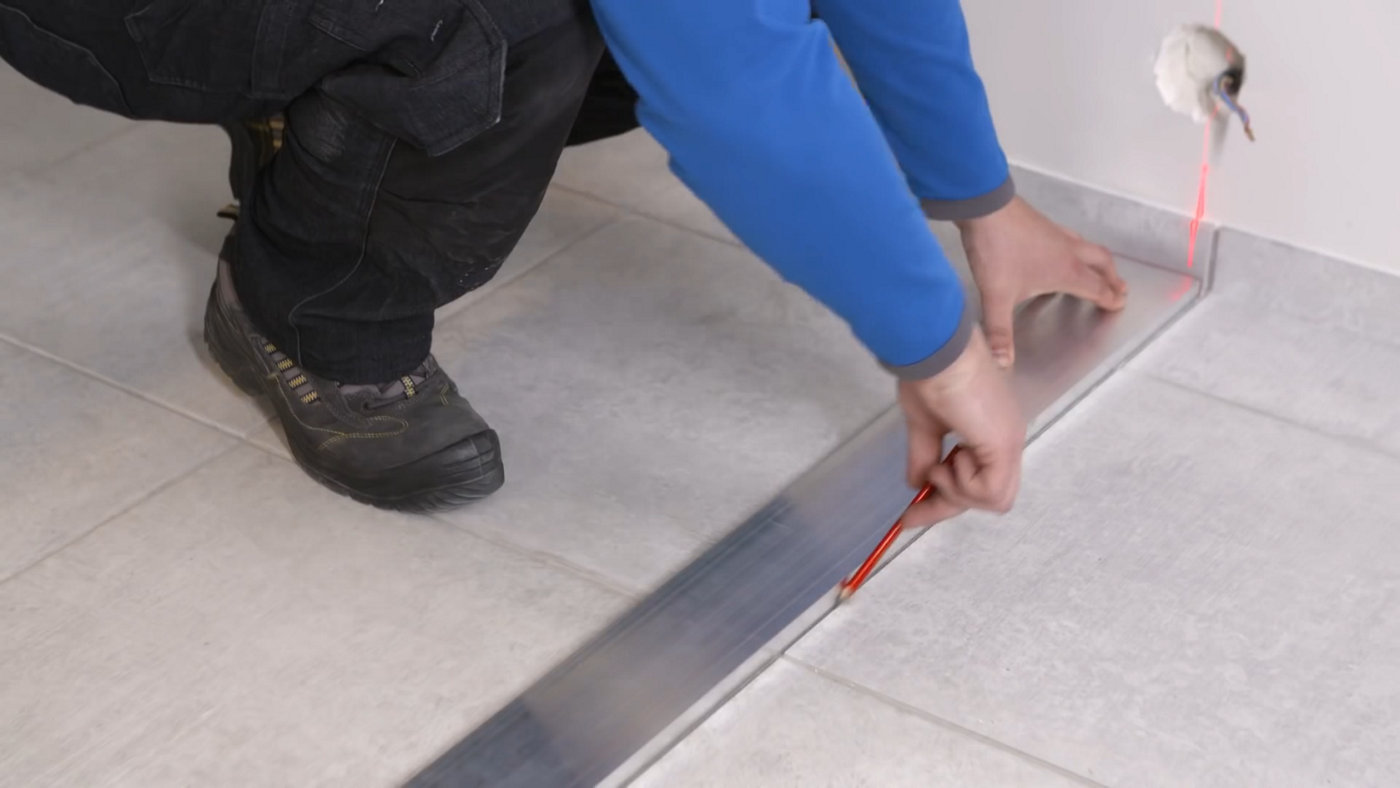

En fonction de la dimension de votre gaine et de son épaisseur, tracez vos lignes de coupe de chaque côté de l’axe sur le mur et sur le carrelage.

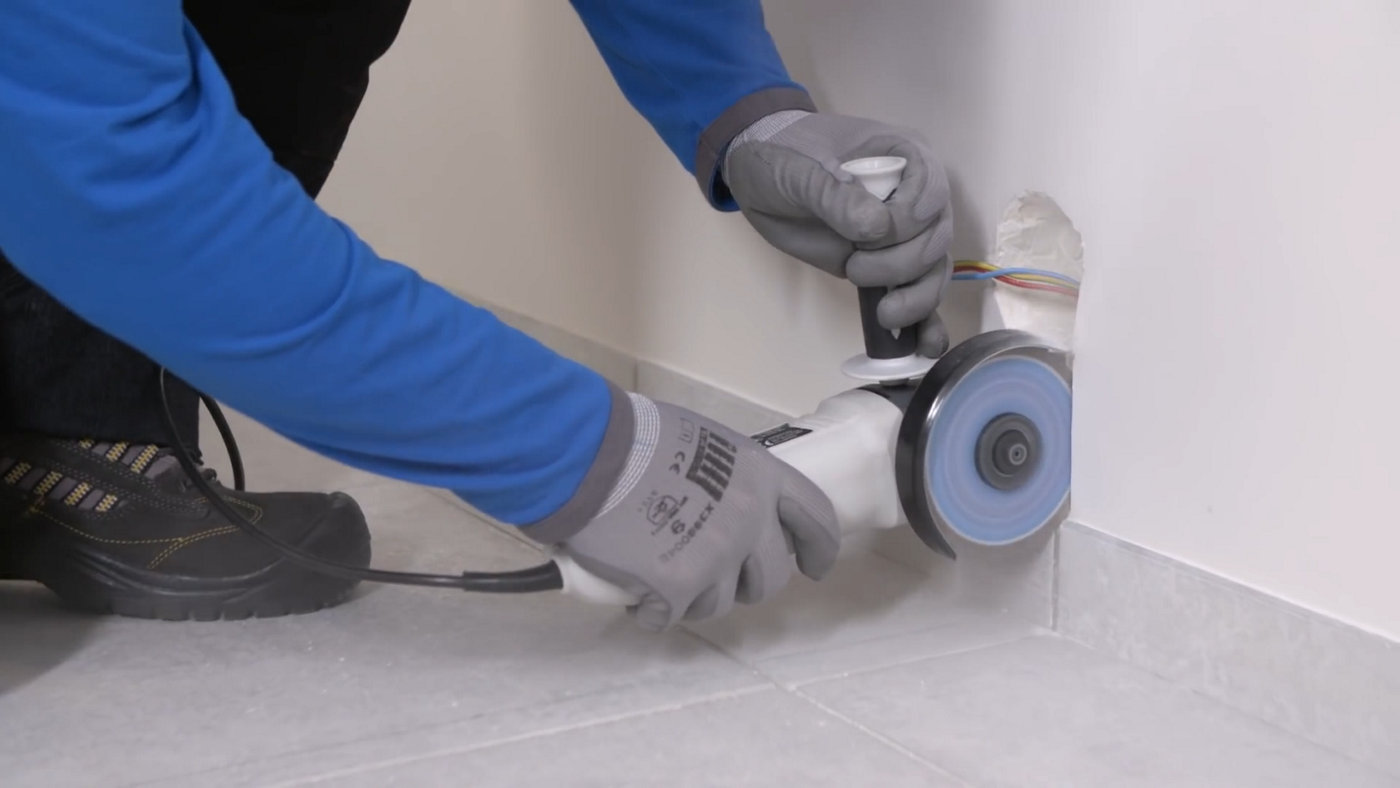

A l’aide d’une meuleuse munie d’un disque diamant segmenté, coupez le mur et la plinthe sur les traits de coupe.

Puis, creusez la saignée murale au marteau et au burin.

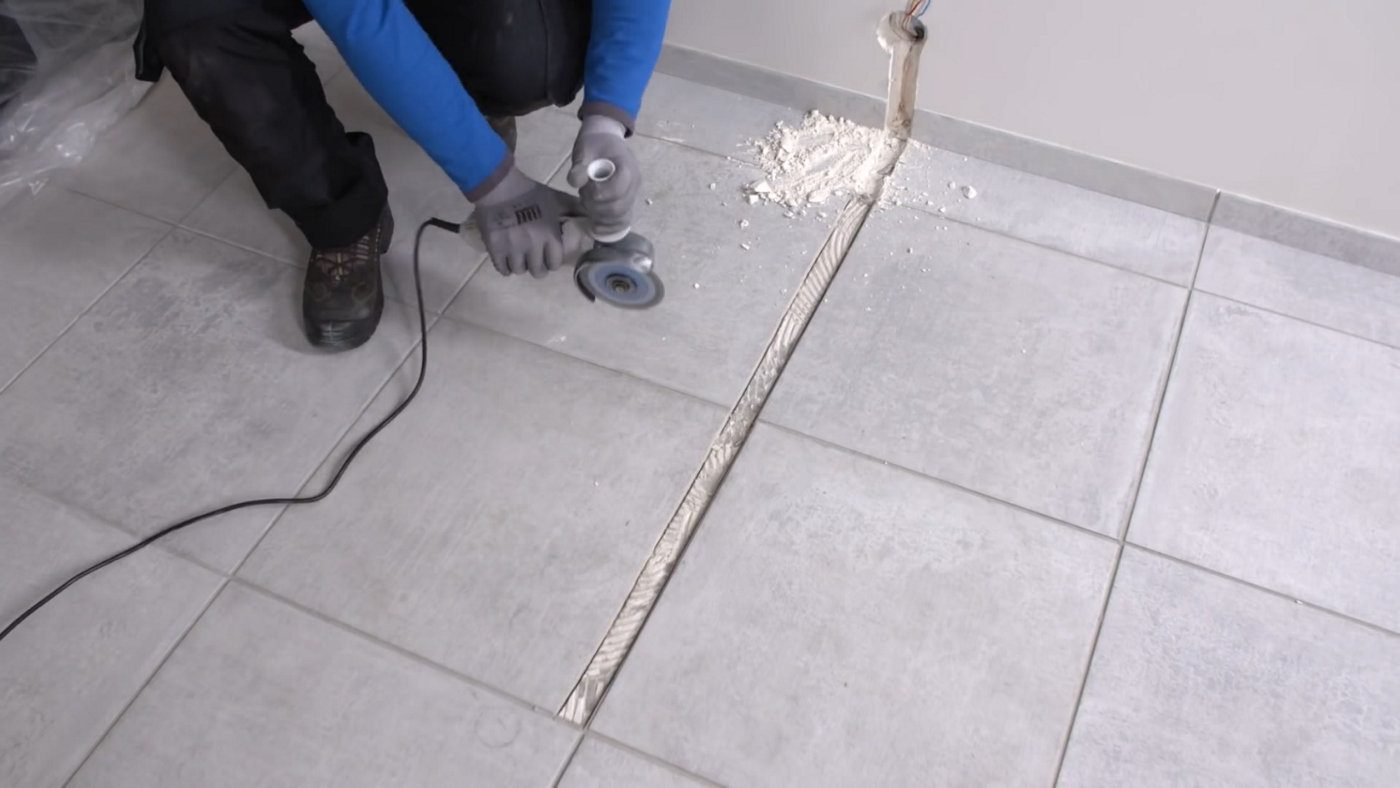

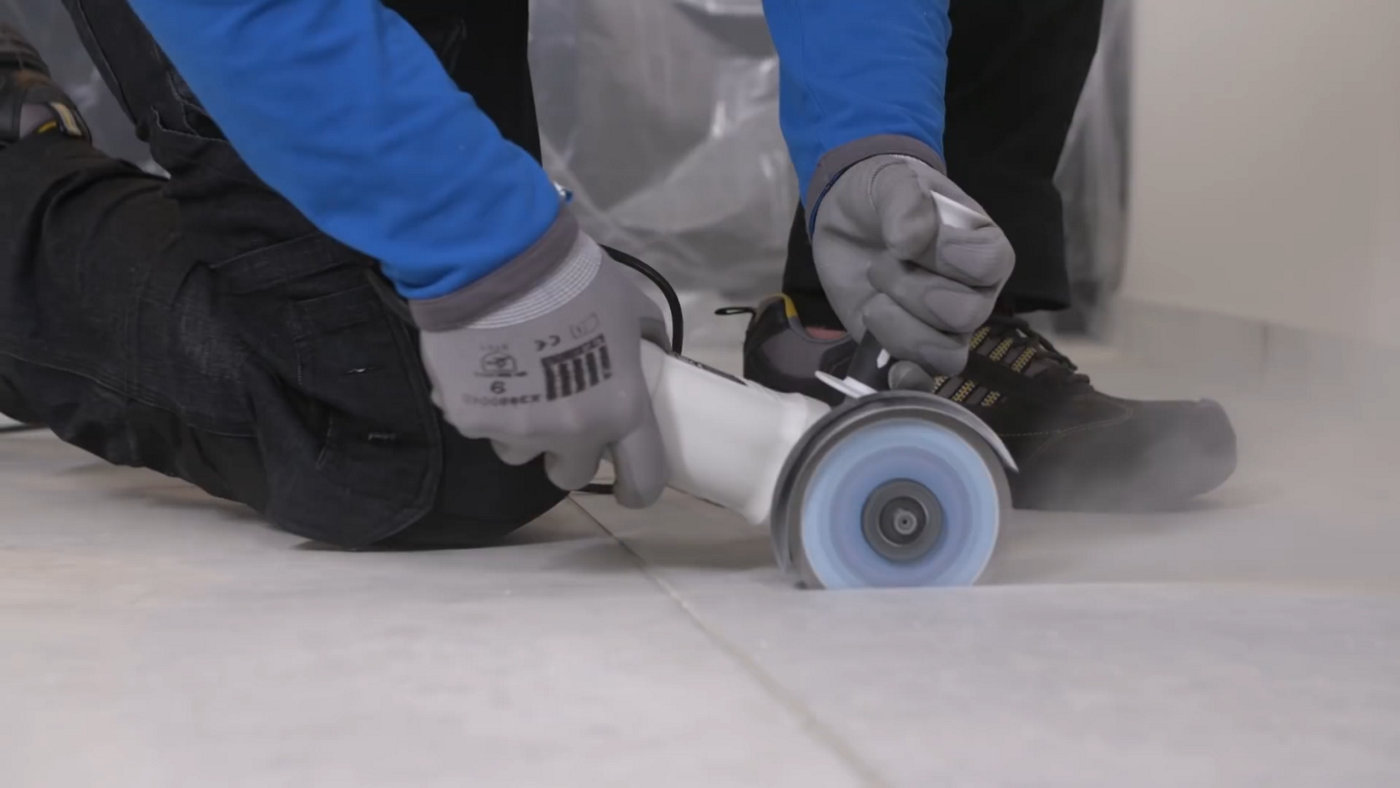

Avec la meuleuse, découpez le carrelage sur vos tracés.

Puis enlevez les morceaux de carrelage avec une massette et d’un burin sur toute la longueur.

Pensez à éliminer régulièrement vos gravats pour votre confort.

Dans notre exemple, nous prenons le parti d’éliminer les carreaux traversés par la saignée pour les remplacer entièrement.

Pour cela, coupez les joints des carreaux endommagés qui se situent sur le tracé de la saignée, avec la meuleuse.

Cela vous permet de les enlever plus facilement au marteau et au burin.

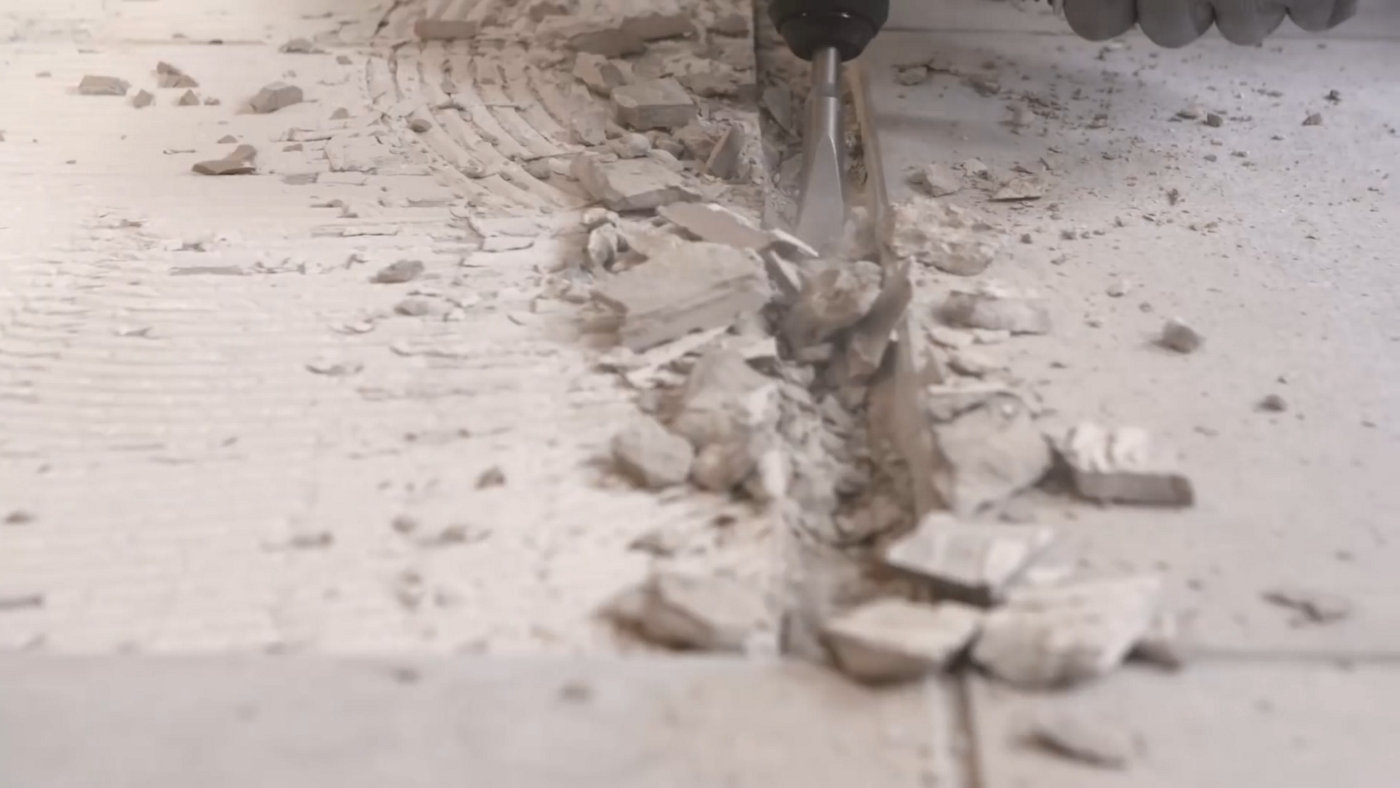

A l’aide du perforateur, creusez ensuite la saignée en commençant par le milieu.

Vérifiez régulièrement la profondeur de votre saignée en insérant un morceau de gaine.

Poursuivez jusqu’à obtenir une profondeur suffisante sur toute la longueur.

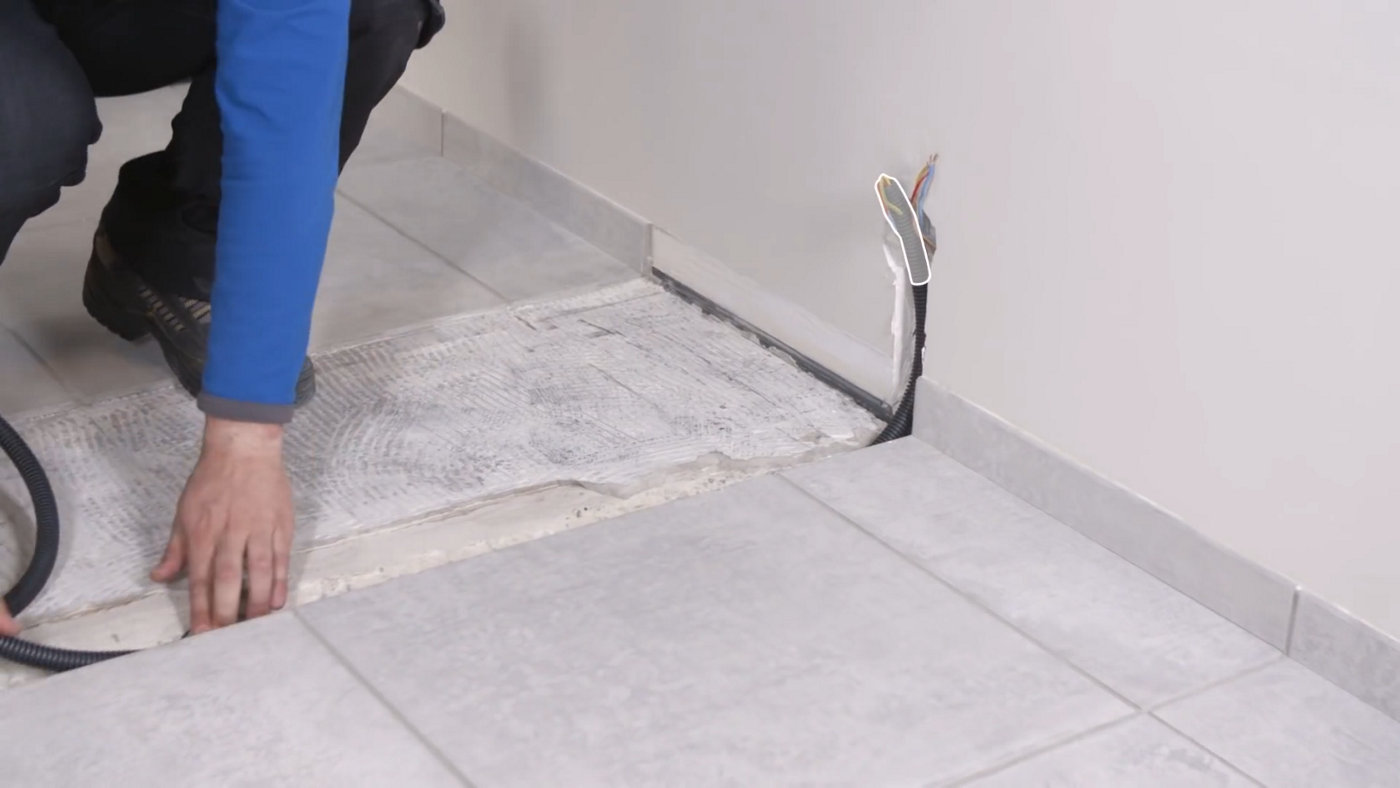

Comme nous prévoyons de remplacer le carrelage, il est important de disposer d’une surface plane et propre à l’emplacement des anciens carreaux.

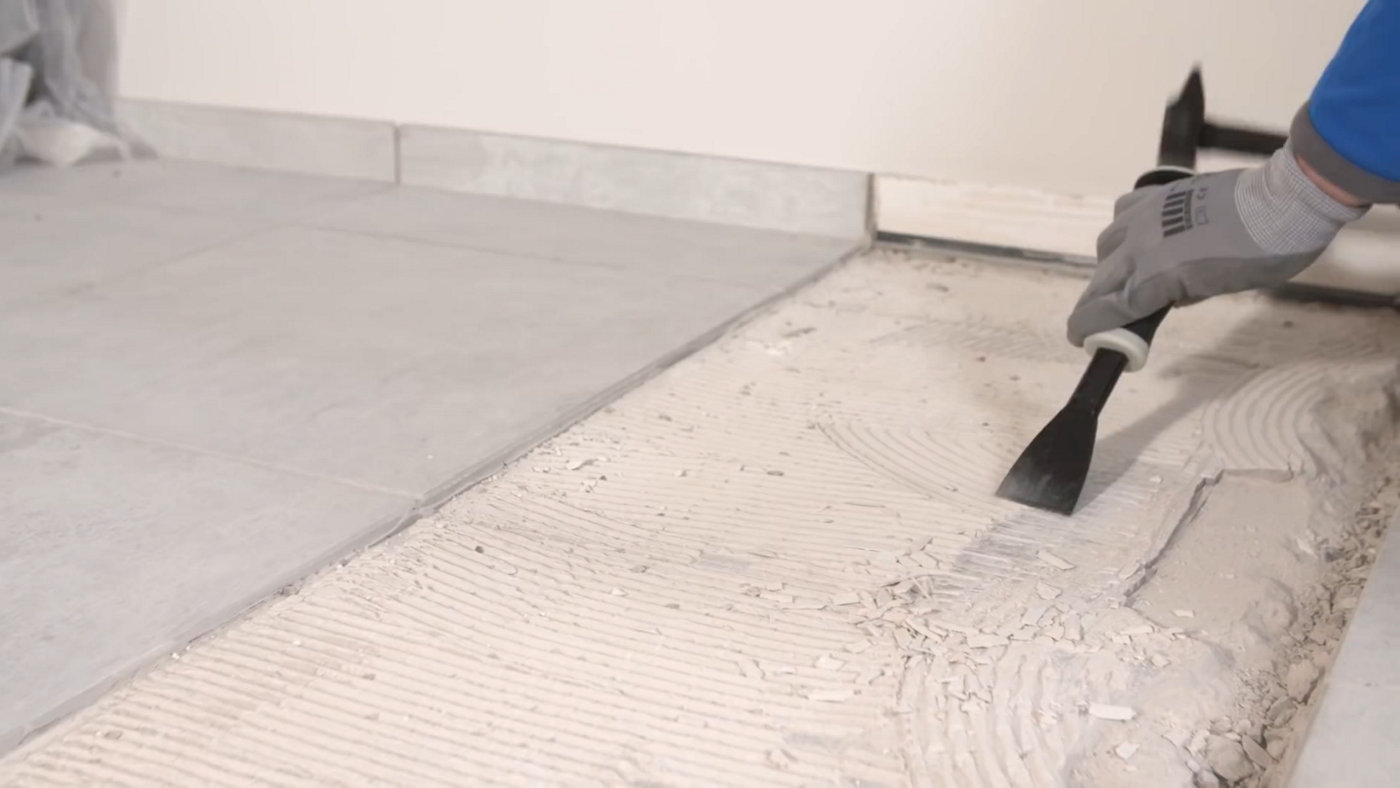

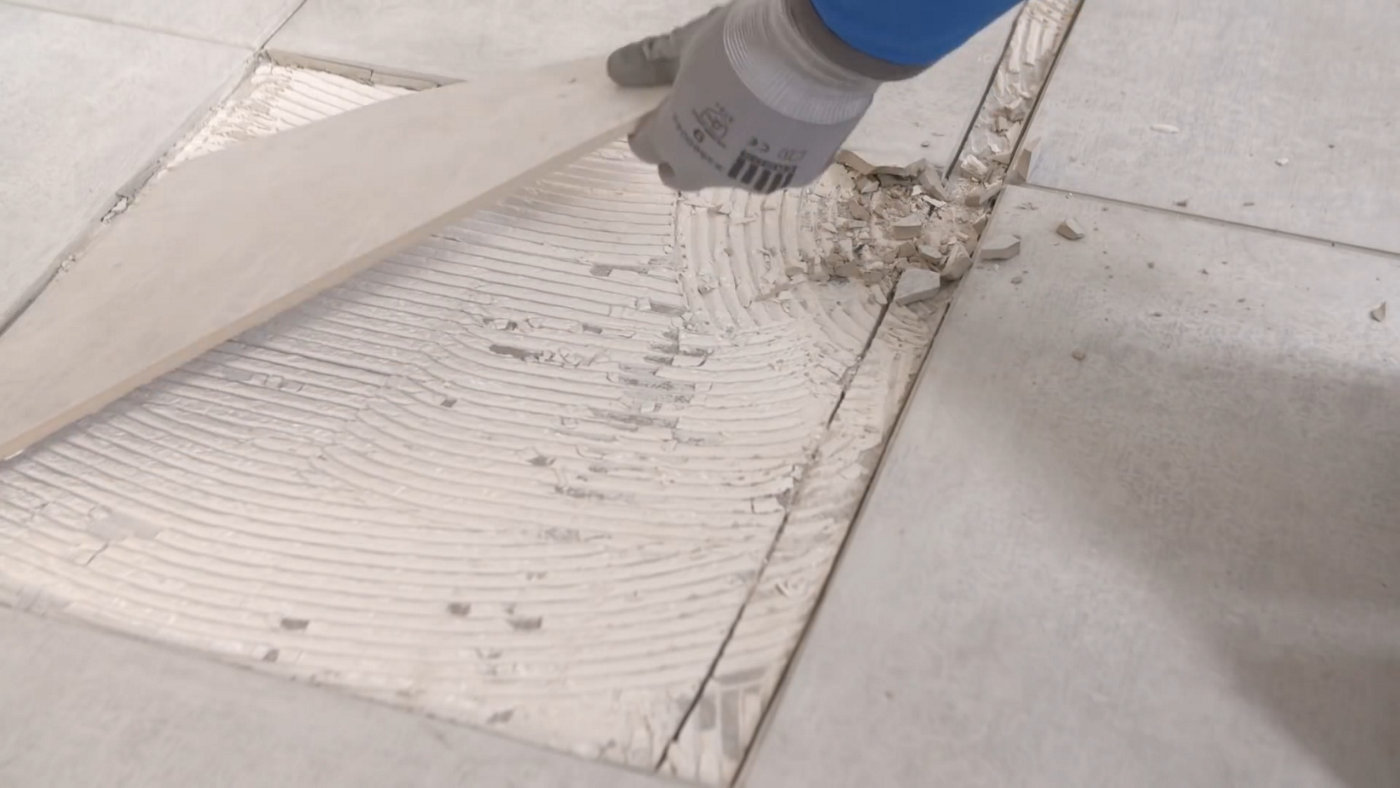

Vous devez donc enlever le surplus de colle à l’aide d’un marteau et d’un ciseau à briques.

Enfin, nettoyez la surface.

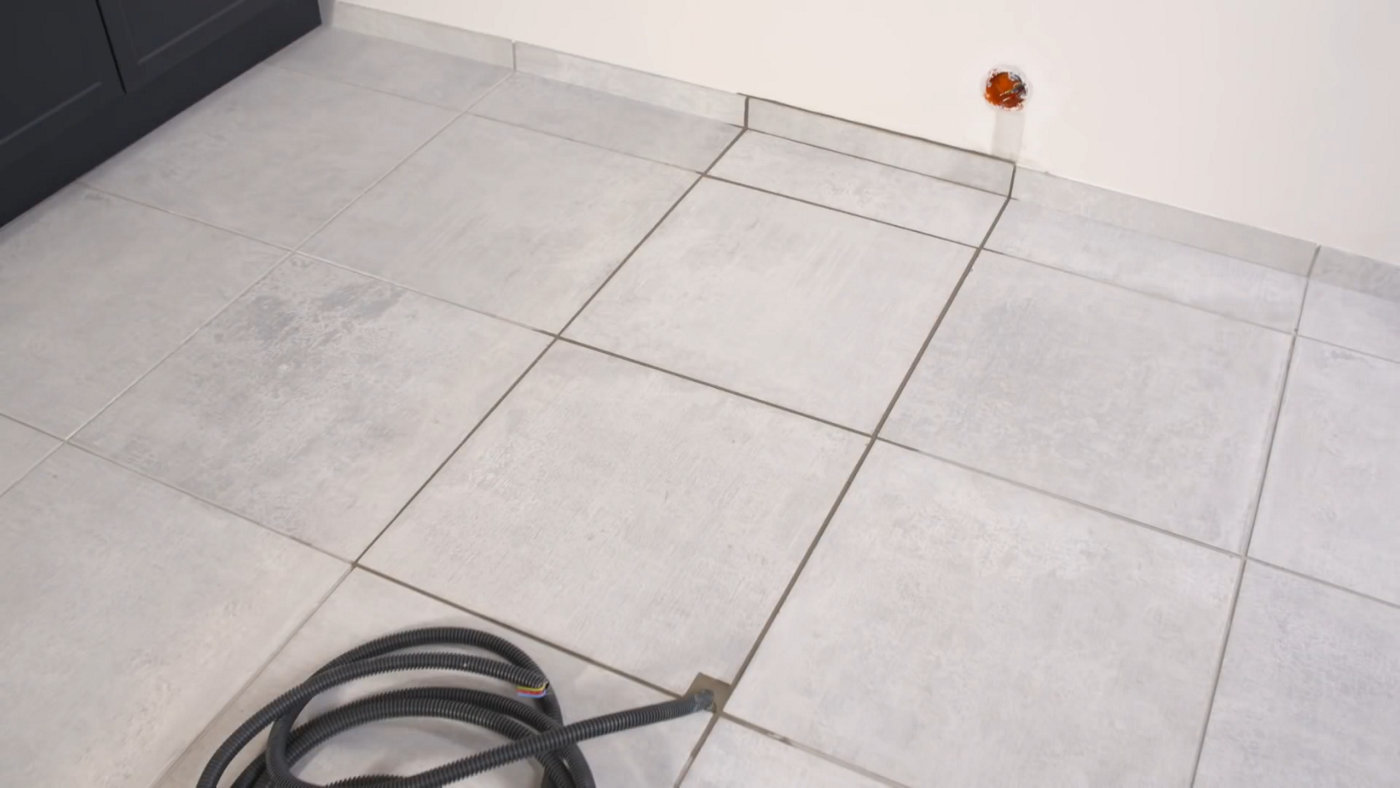

Déroulez la gaine dans la saignée en prenant soin de la faire dépasser d’au moins 10 cm du côté de l’alimentation murale.

Ne coupez pas la gaine à l’autre extrémité pour l’instant.

Dans tous les cas, ne réalisez pas de raccord de fil électrique dans l’encastrement.

Les installations encastrées se font d’un seul tenant.

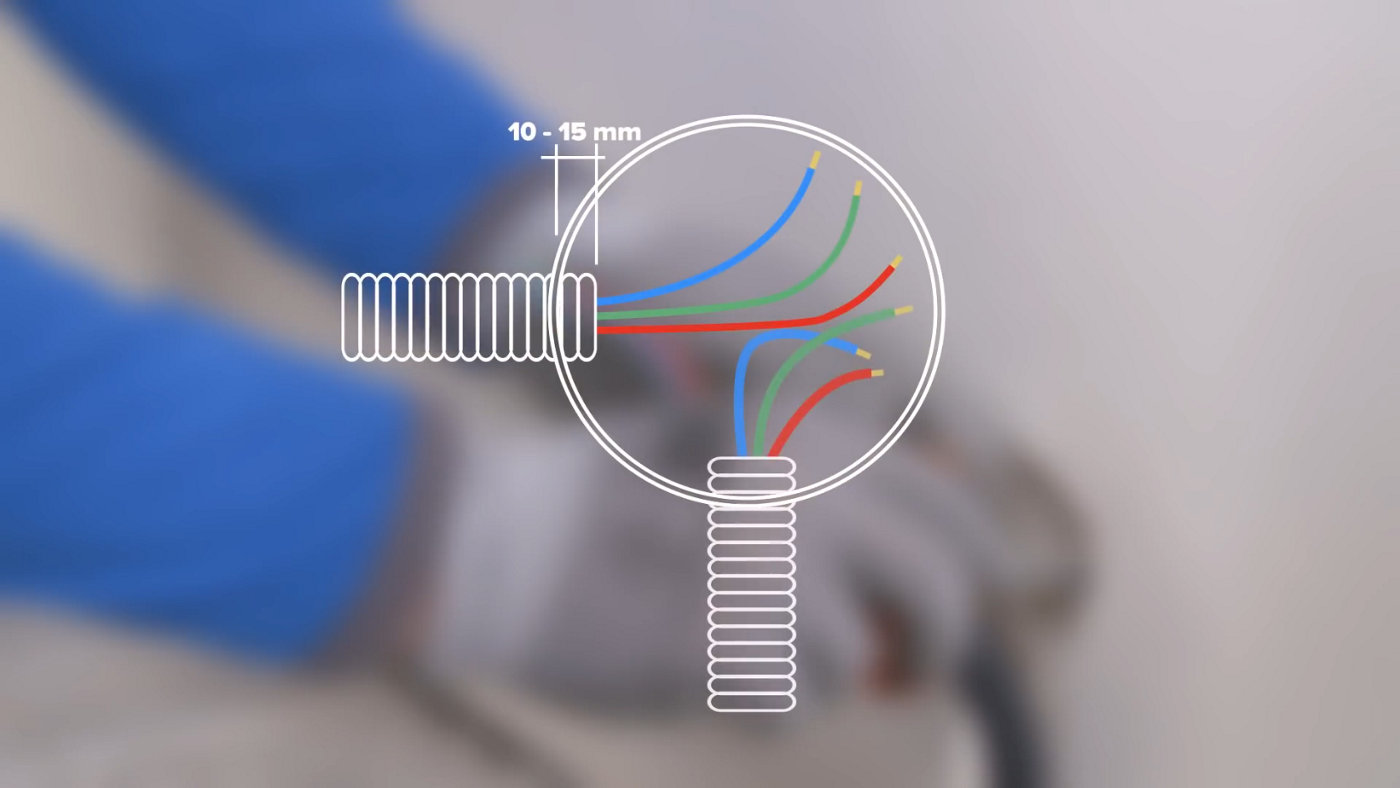

Découpez la gaine au cutter au niveau de la boîte d’encastrement en prenant garde de ne pas sectionner les isolants.

Pour pouvoir passer les fils dans la boîte, cassez deux opercules à l’arrière.

Insérez ensuite les fils électriques dans la boîte.

Vérifiez que les deux conduits sont bien à l’intérieur du boîtier.

La bonne info

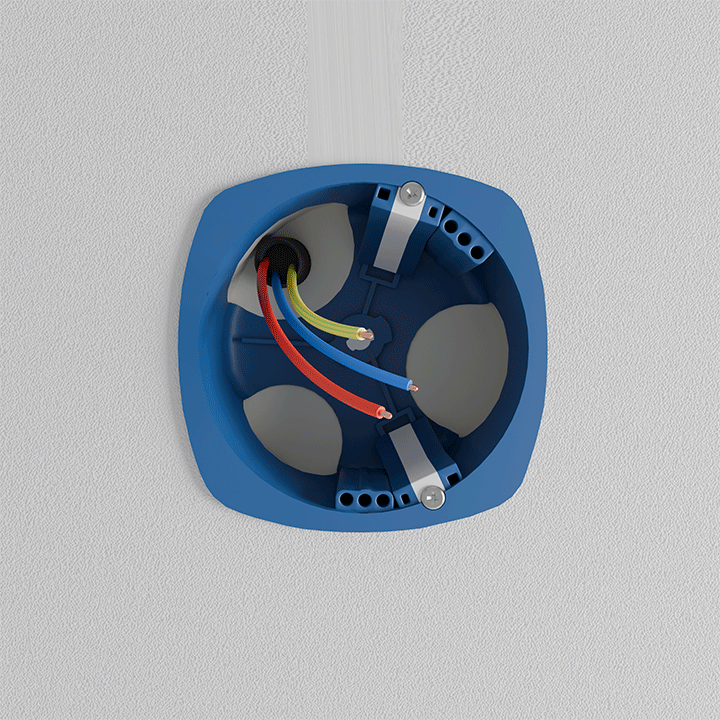

Les exigences et la technique évoluant, de nombreux boîtiers de raccordement disposent aujourd’hui d’opercules en caoutchouc qui garantissent l’étanchéité à l’air.

Il faut soit enlever le petit opercule central prédécoupé et faire passer la gaine.

Dans ce cas, la membrane vient l’épouser pour conserver l’étanchéité. Vous pouvez également percer la membrane avec les fils sans faire pénétrer la gaine si de l’air vient de celle-ci, ce qui peut être le cas en rénovation.

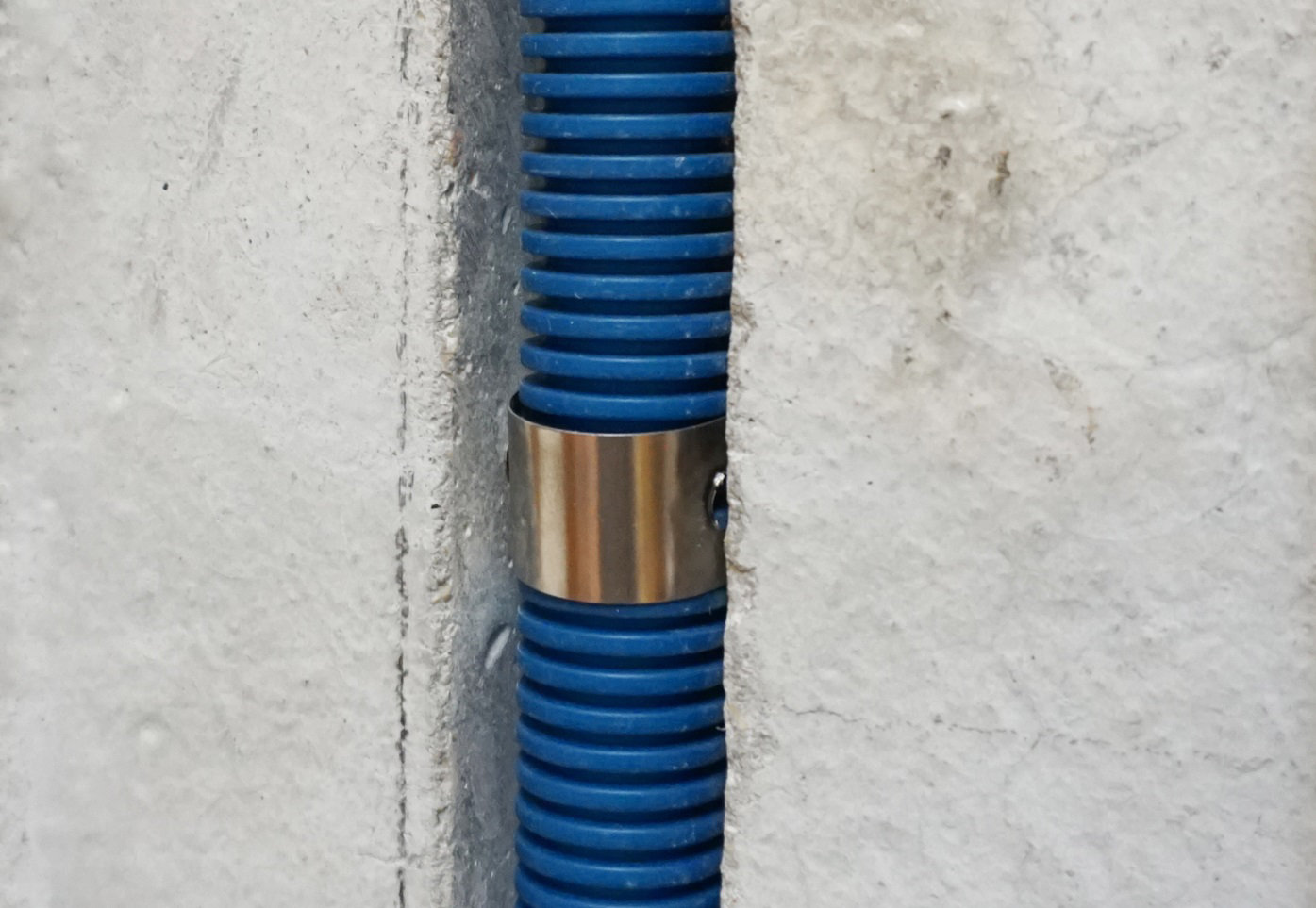

Pour maintenir la gaine au fond de la saignée, vous pouvez planter de petits clous en biais.

Veillez à ne pas percer la gaine. Il existe également de petits accessoires dits « stop gaine » qui facilitent le maintien.

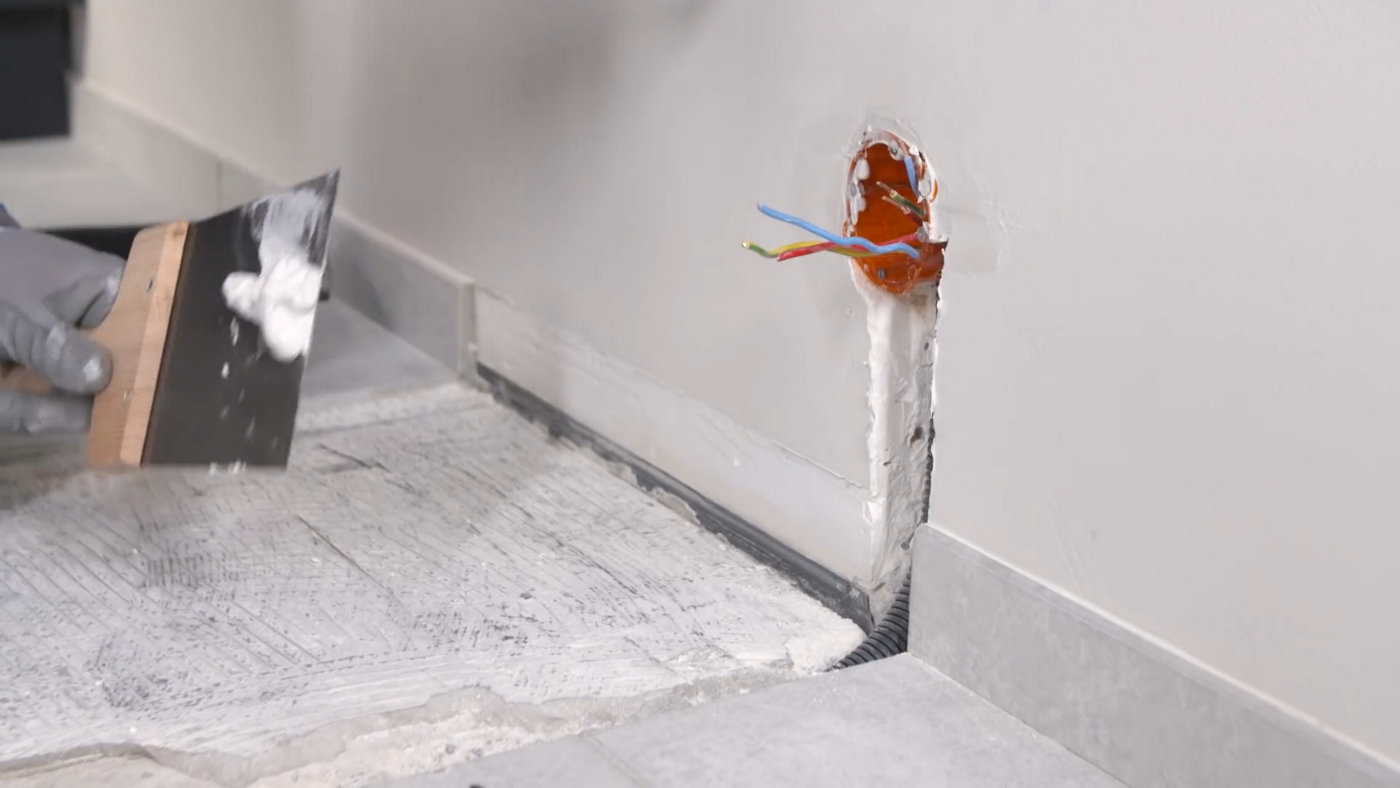

Préparez du mortier afin de sceller la boîte d’encastrement mural.

Commencez par en déposer un peu dans le fond du logement, puis insérez la boîte jusqu’à ce qu’elle affleure le mur.

Rebouchez soigneusement autour en éliminant l’excédent.

Enfin, rebouchez ensuite le reste de la saignée murale.

Pour le sol, utilisez du béton prêt à l’emploi. Remplissez la saignée avec ce béton en vous aidant d’une truelle.

Pour obtenir une surface plane, terminez le remplissage et réaliser un ragréage avec du ciment.

Ceci vous permettra de poser plus facilement les nouveaux carreaux.

Lorsque le mortier au mur est sec, poncez-le soigneusement.

Utilisez un enduit de lissage si la surface n’est pas parfaite.

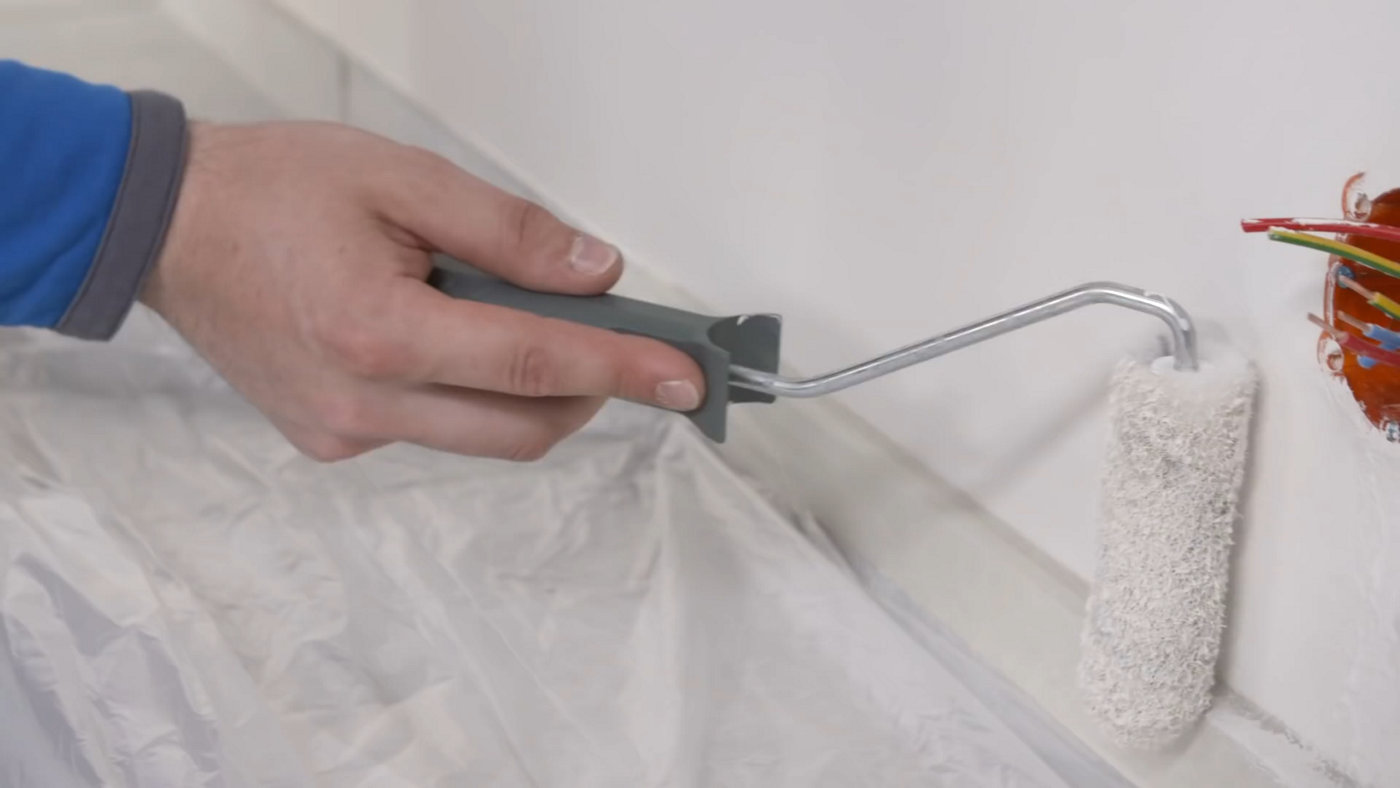

Enfin, appliquez la peinture et réalisez les finitions murales.

Commencez par placer votre meuble central sur son emplacement.

Puis, repérez la position de votre prise encastrée.

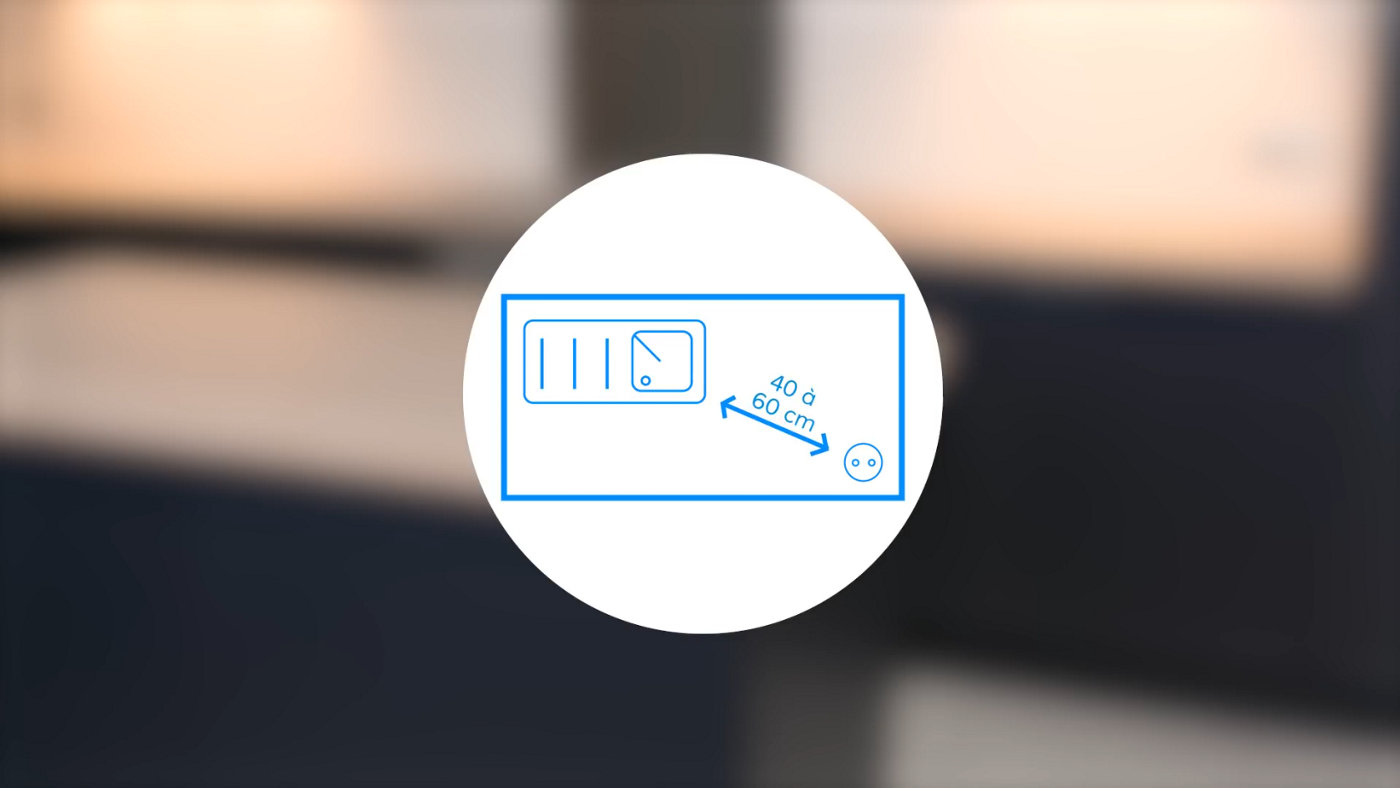

Dans le cas de la présence d’un évier, elle doit être éloignée de 40 à 60 cm, la position optimale étant de 60 cm.

Pour repérer l’emplacement exact de la prise au-dessus, présentez la boîte par dessous.

Placez-la à proximité d’un angle de manière à ce que le cordon d’alimentation de votre équipement soit moins gênant.

Marquez le centre de la boîte à l’aide d’un crayon.

Sur ce repère, percez le plan de travail par en dessous en utilisant un foret à bois de petit diamètre.

Le trou formé à la sortie par-dessus matérialise le centre de votre prise.

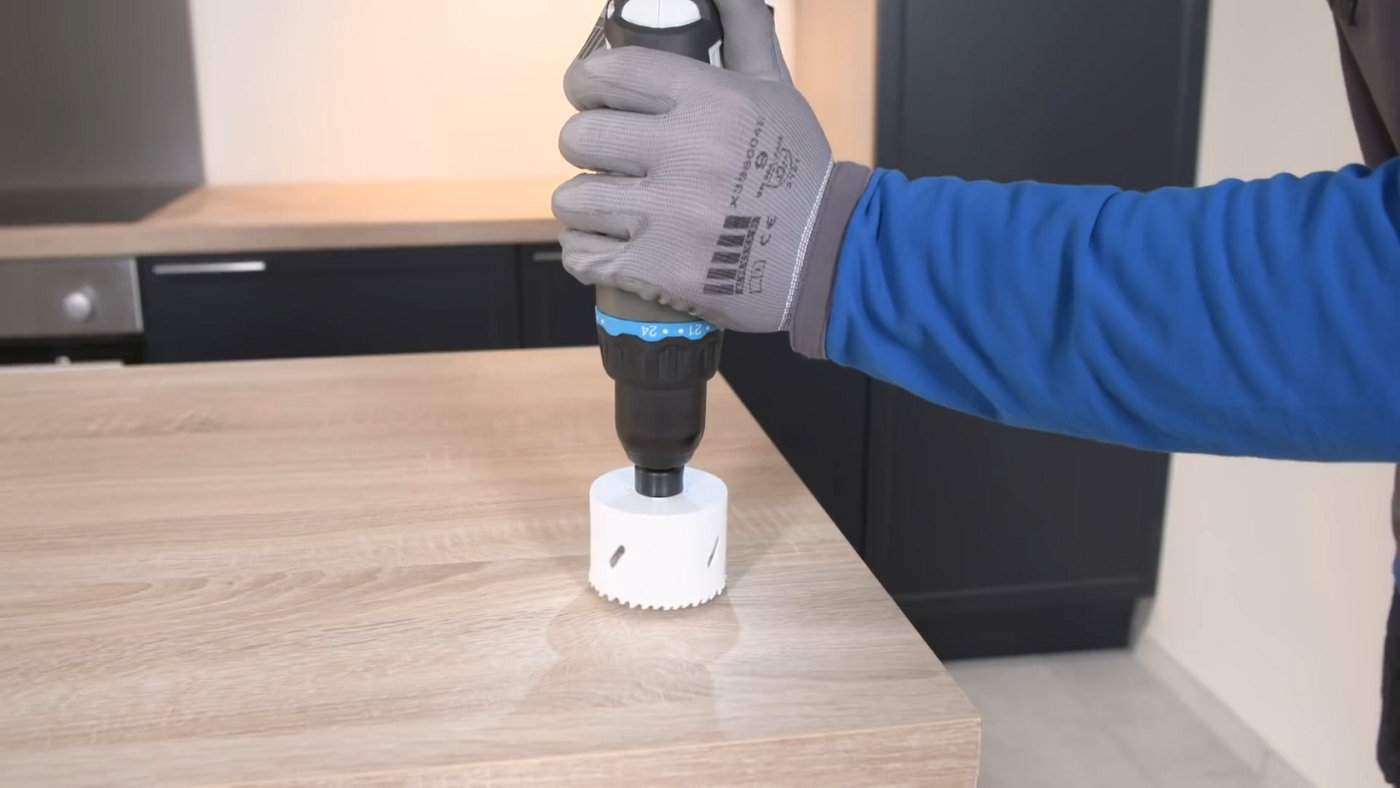

Avec une scie cloche au diamètre de la boîte d’encastrement, servez-vous du point central pour percer par-dessus.

Préparez le passage des fils en cassant un opercule au dos de la boîte d’encastrement.

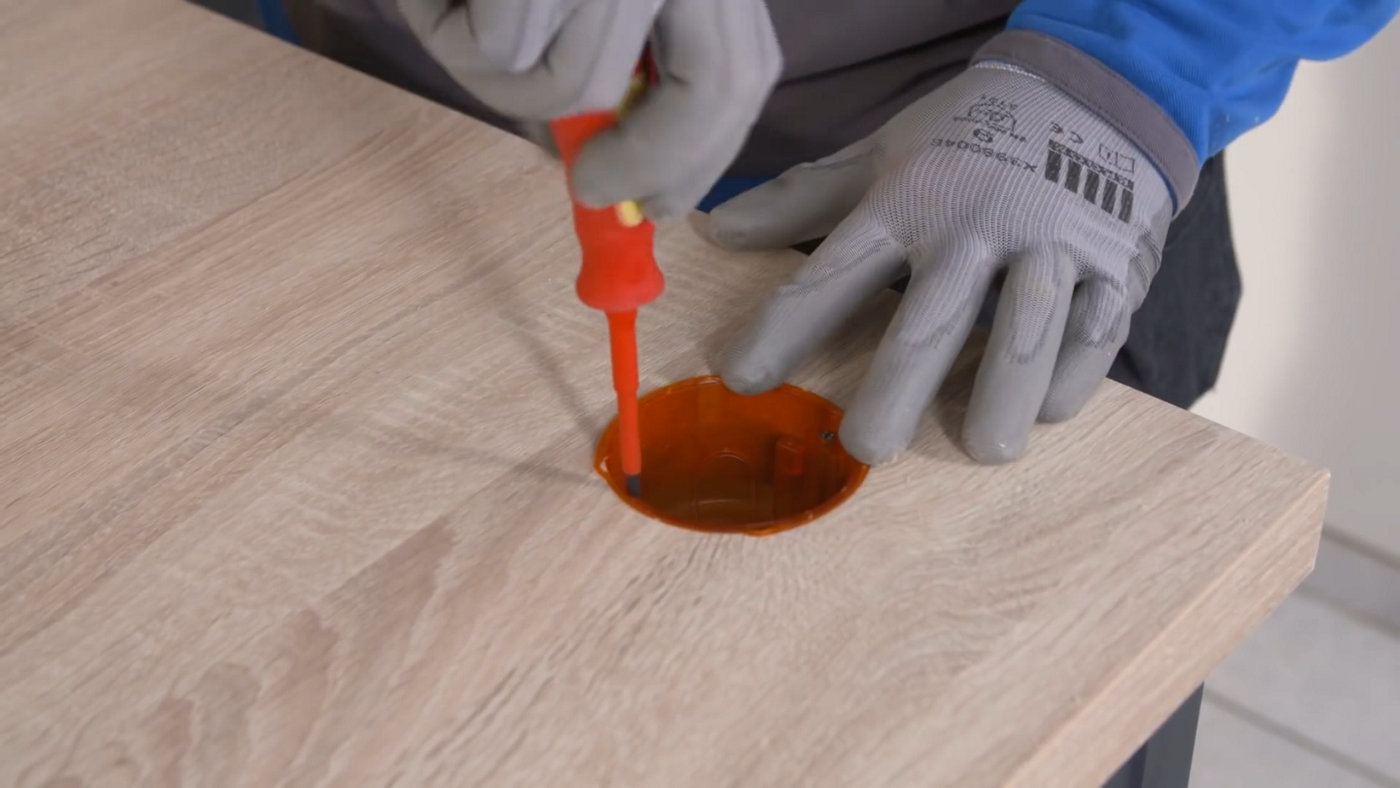

Insérez-la dans le plan de travail et verrouillez la fixation.

Enfin, retirez le plan de travail pour réaliser le branchement dans le meuble.

Percez le fond du meuble dans un angle pour pouvoir passer les fils d’alimentation.

Pour masquer leur passage, vous pouvez installer une moulure discrète.

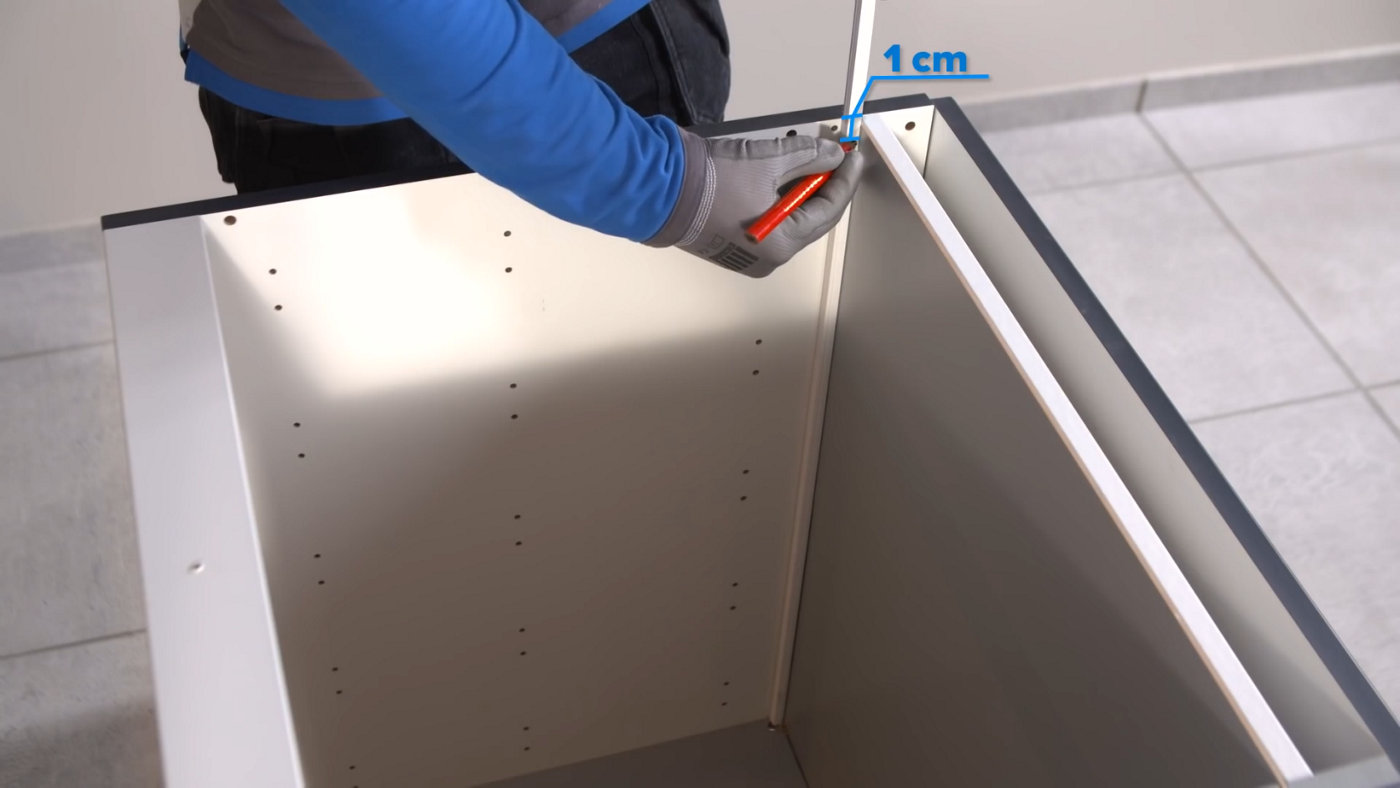

Mesurez sa longueur de manière à ce qu’elle arrive à cm du haut du caisson et coupez-la à la scie à métaux.

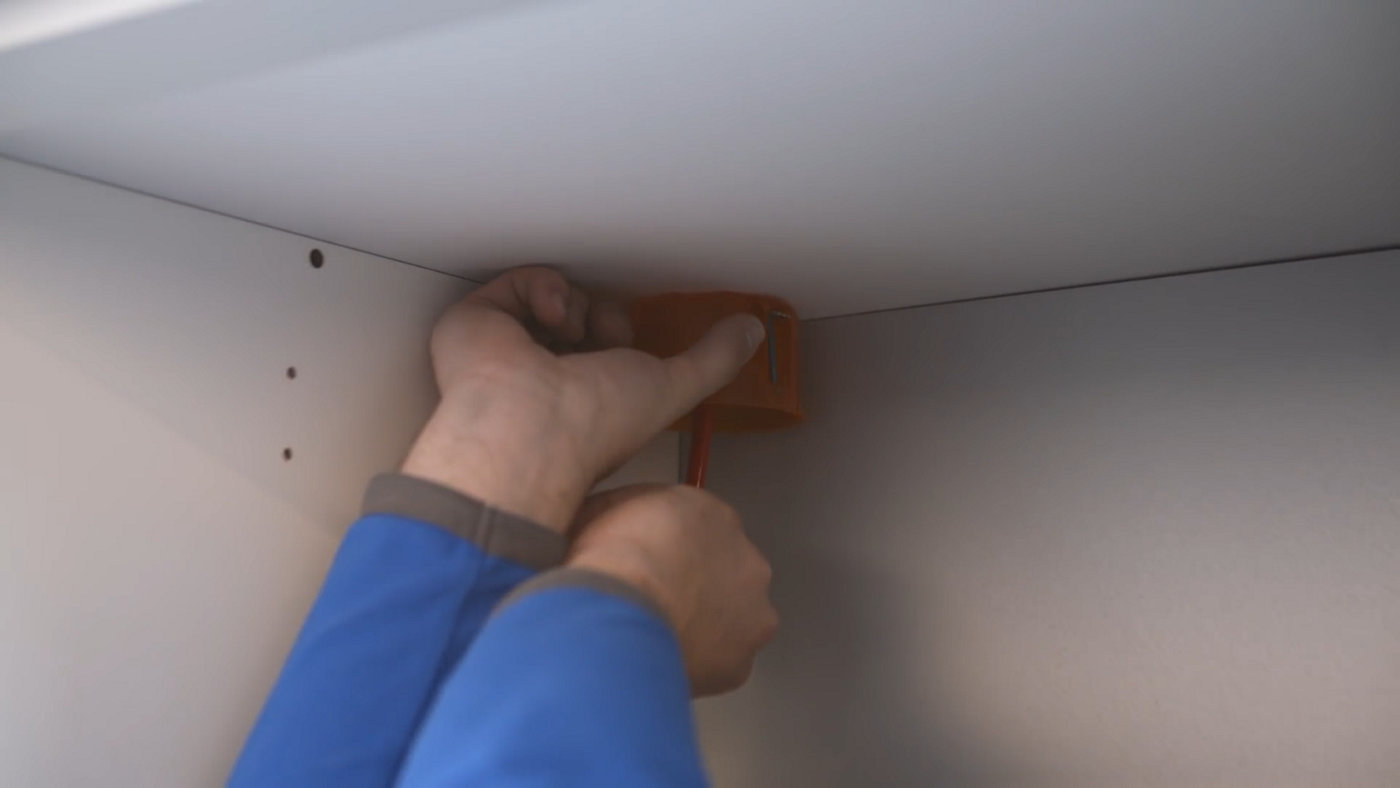

Collez-la ensuite dans l’angle et dans la continuité du trou percé. Enfin, ouvrez la moulure.

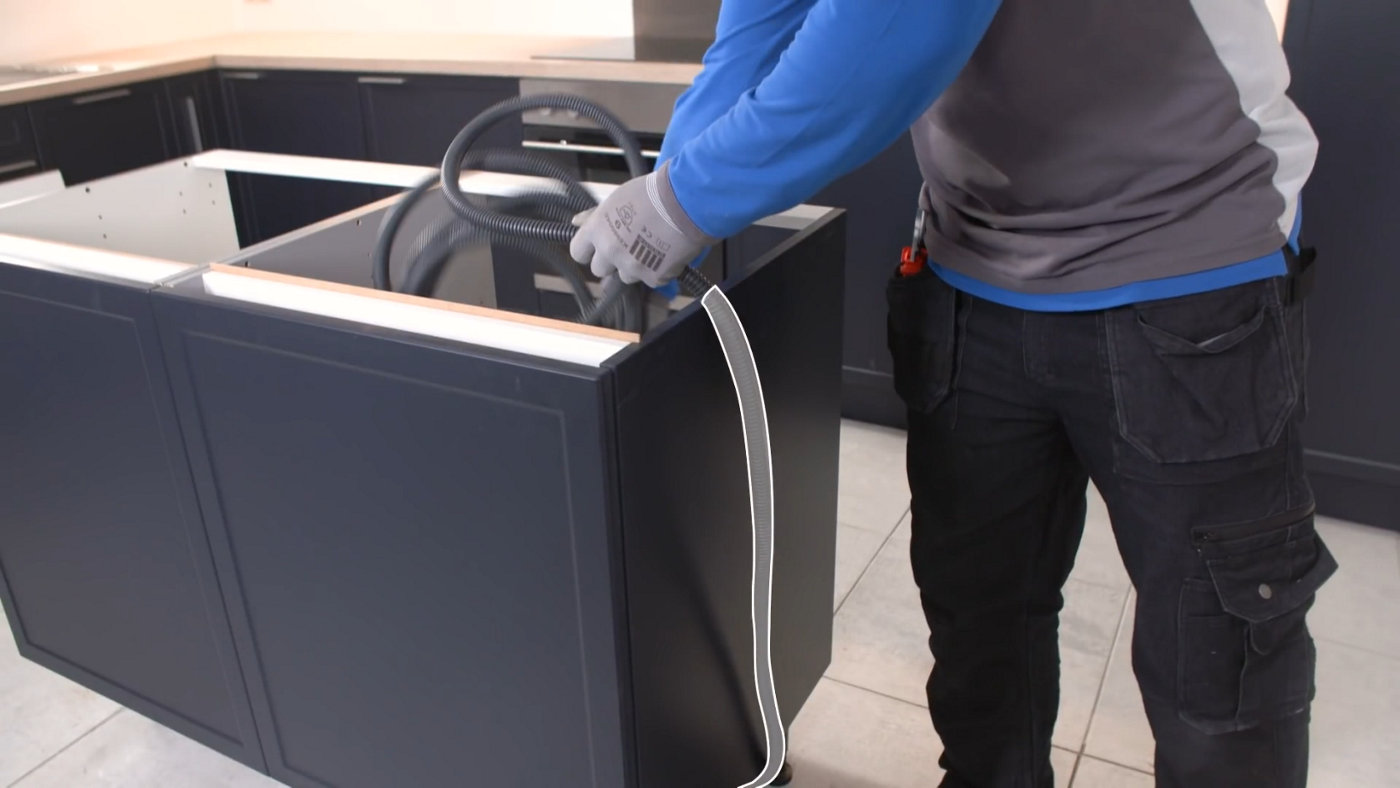

Récupérez l’extrémité de la gaine encastrée et déroulez-la sur la hauteur du meuble.

En ajoutant 10 cm, vous obtenez la longueur à laquelle vous pouvez la couper.

Pour cela, utilisez une pince coupe-câble.

Ensuite, enlevez la gaine autour des fils sur la partie qui va passer dans le meuble et la moulure.

Passez les fils par l’ouverture pratiquée dans le fond.

Placez-les dans la moulure et refermez-la.

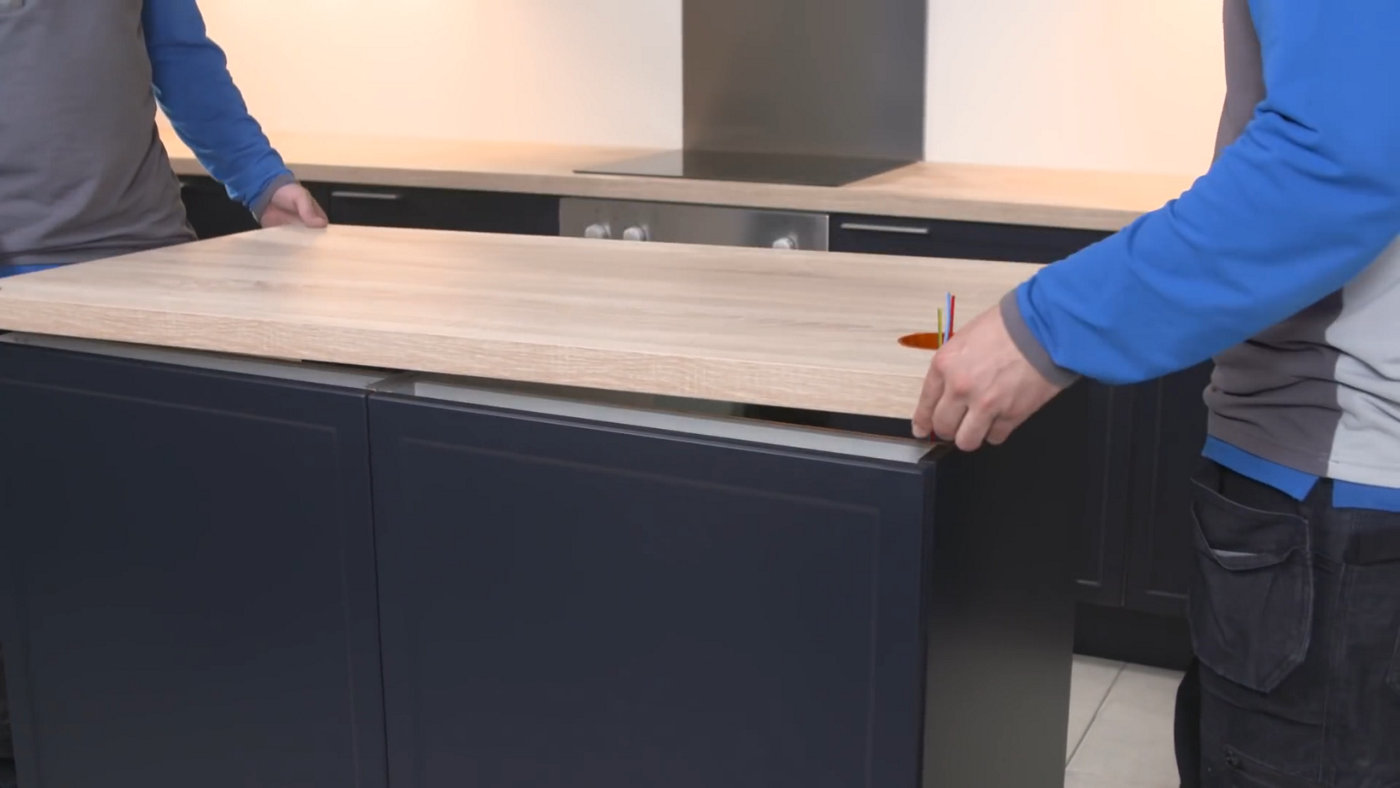

Enfin, remettez en place le plan de travail en prenant soin de passer les fils par le trou de la boîte d’encastrement.

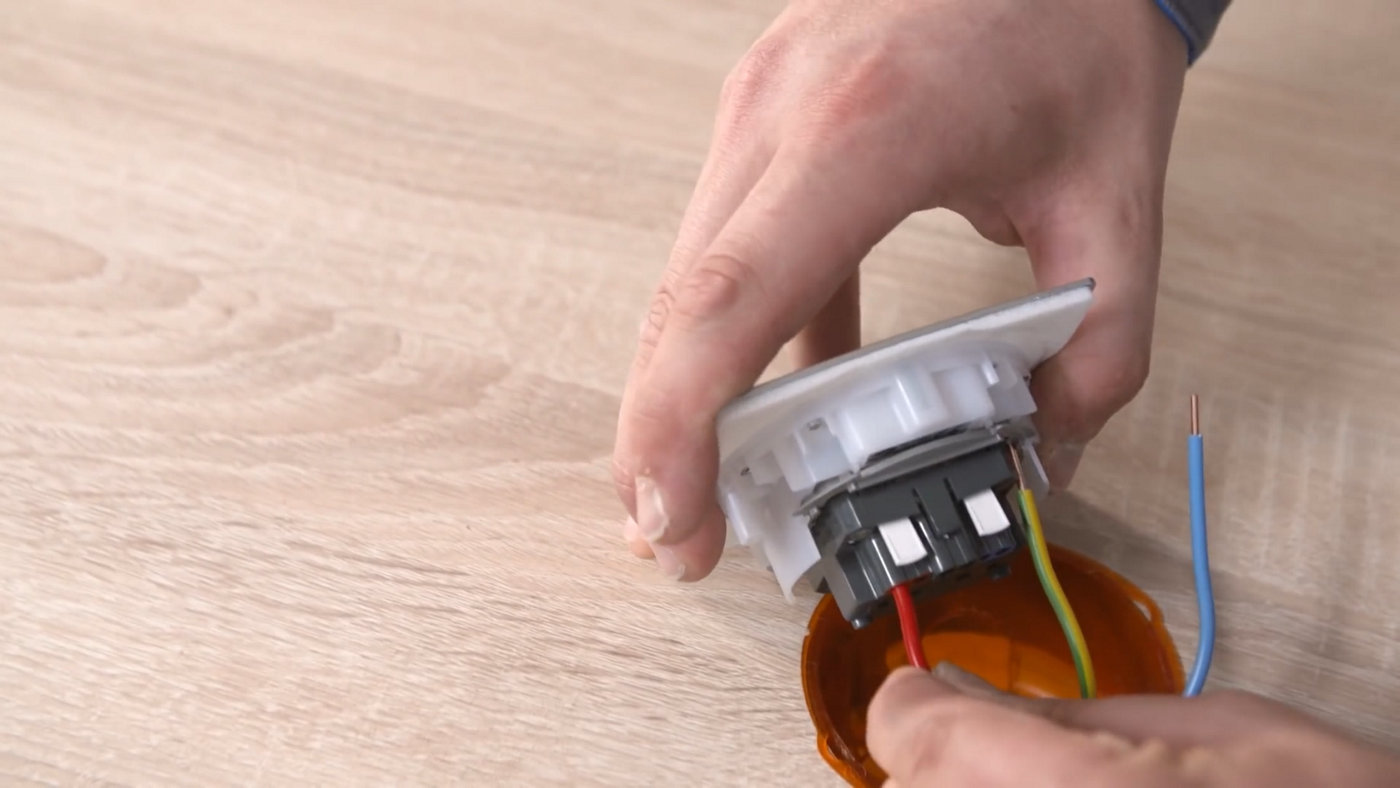

Pour brancher la prise, dénudez l’extrémité des fils électriques sur environ 1 cm à l’aide de la pince à dénuder.

Connectez les fils sur le bornier de la prise. Repliez les fils dans la boîte avant de visser la prise.

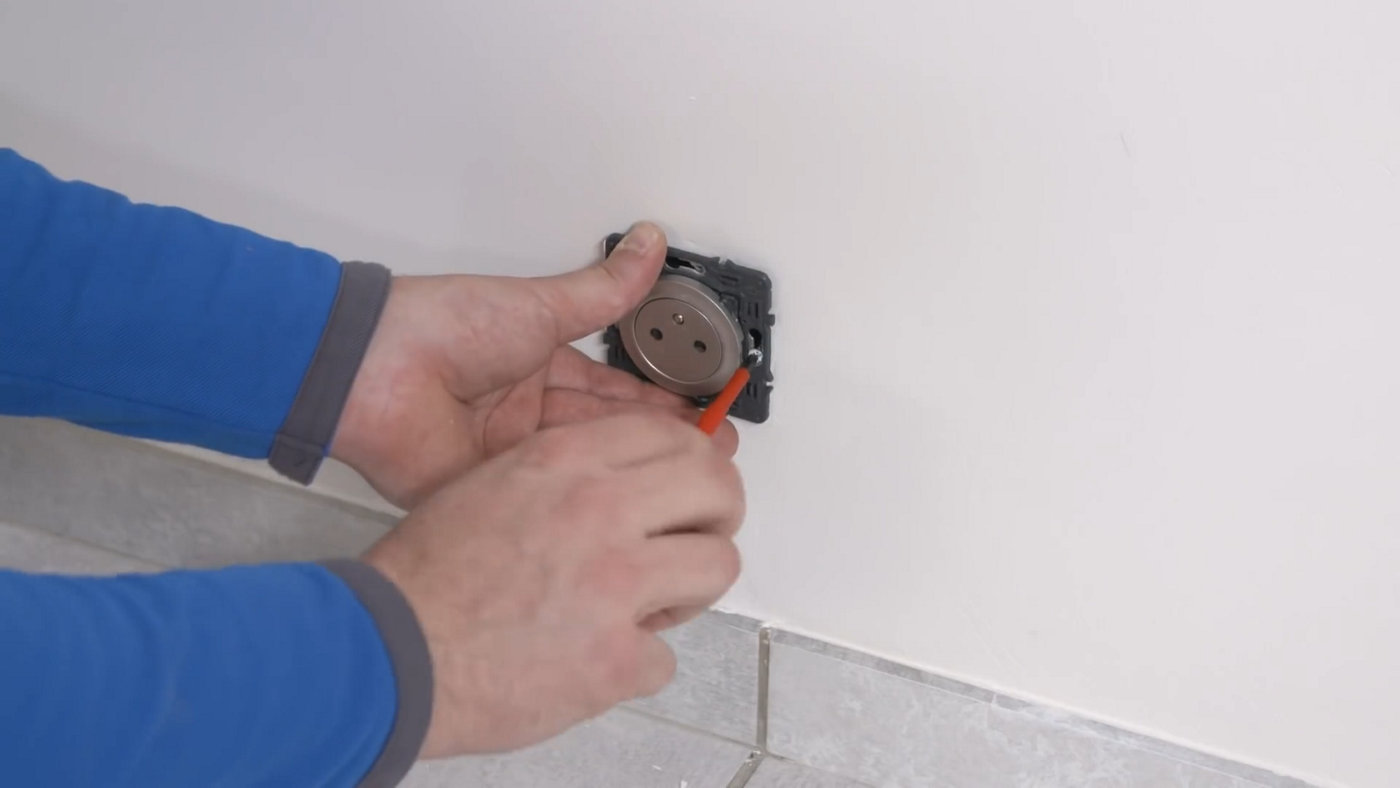

Sur la prise murale, procédez de la même façon :

- dénudez les fils

- connectez-les dans les bornes automatiques.

Vérifiez leur serrage en tirant légèrement dessus.

Insérez le support sur la boîte d’encastrement en desserrant les vis si nécessaire.

Enfin, installez la plaque de finition.

Remettez le courant et vérifiez le bon fonctionnement de la prise.

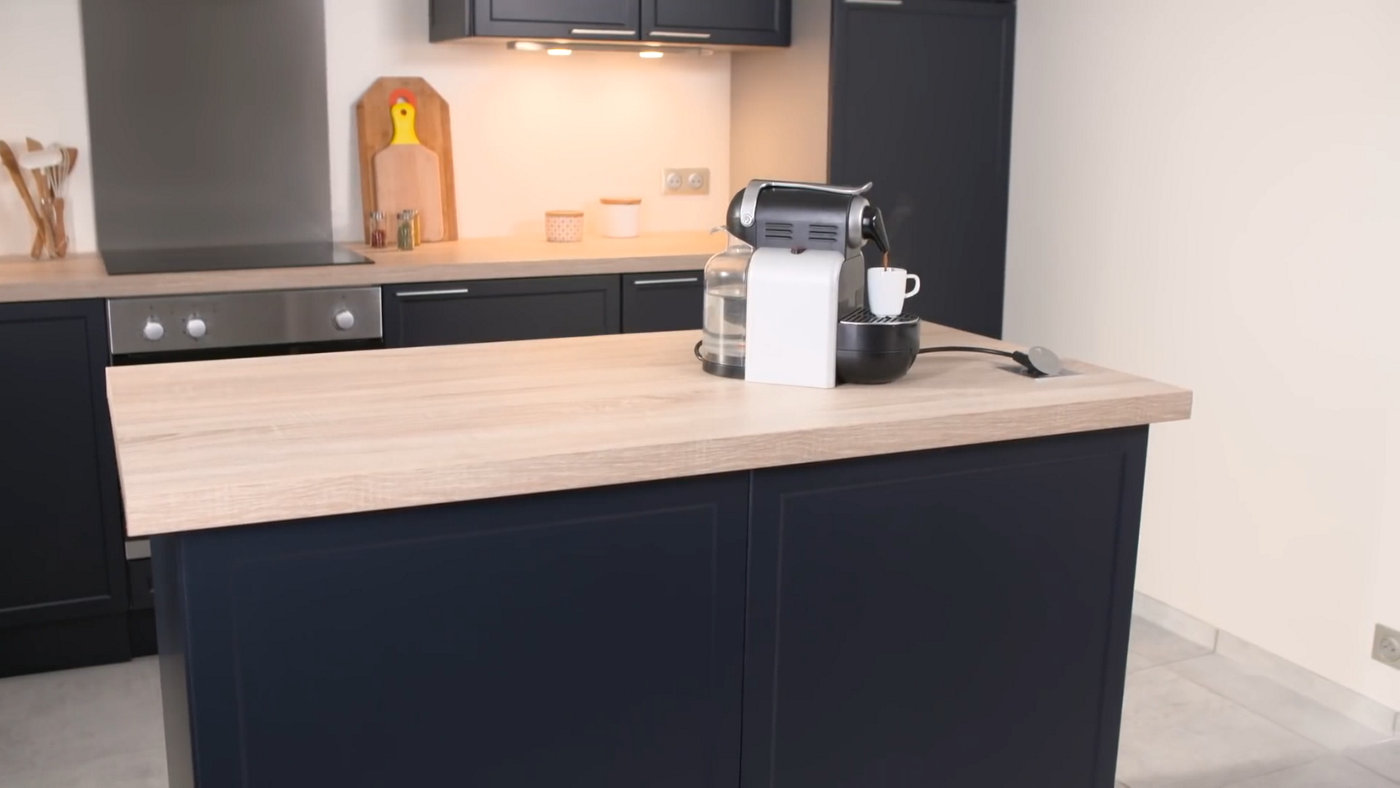

La prise de courant sur votre îlot central est maintenant installée.
