Comment installer un va-et-vient électrique

L’installation d’un va et vient

Les interrupteurs va-et-vient sont principalement utilisés dans les pièces de passage comme les couloirs ou les escaliers mais aussi dans les pièces à deux entrées. ​

Le principe du va-et-vient est de commander une même source lumineuse à partir de deux interrupteurs différents positionnés à l’entrée et à la sortie de la pièce. ​

Si l’installation n’est pas compliquée, il convient de se référer à la norme en vigueur et de suivre scrupuleusement le schéma électrique pour réaliser une installation sécurisée.

L’installation d’un va et vient

Comprendre le schéma électrique

Avant toute installation électrique, il est indispensable de se référer à la norme NF C15-100 pour réaliser ses travaux d’électricité.

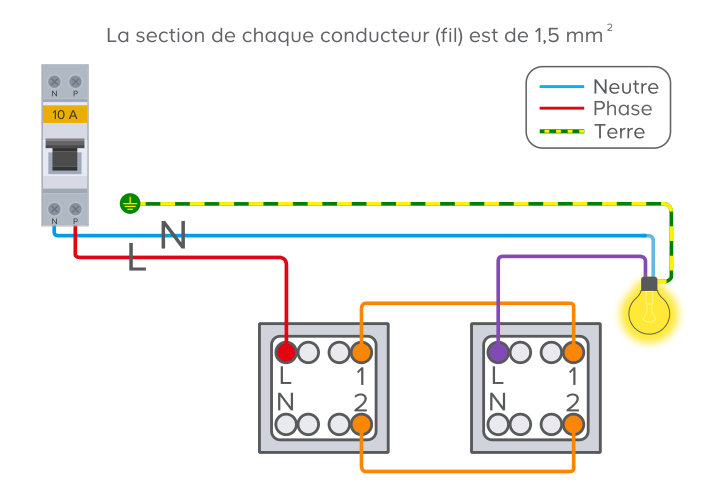

Le schéma électrique suivant représente le fonctionnement d’un circuit en va-et-vient.

schéma électrique
  • Le fil rouge (phase L) qui part du tableau électrique permet d’alimenter le 1er interrupteur. ​

  • Celui-ci est relié ensuite au 2ème interrupteur par des fils orange appelé navettes.​

  • Un fil de couleur violette partant du 2ème interrupteur alimente quant à lui la source lumineuse.​

  • Le fil bleu (neutre N)  partant de la source lumineuse permet le retour du courant vers le tableau électrique. ​

  • Enfin, le fil de terre doit être raccordé au luminaire.

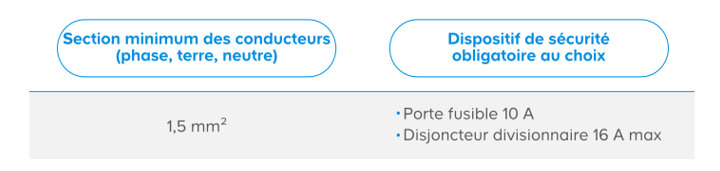

 Le tableau ci-dessous récapitule les prescriptions de la norme pour les circuits d’éclairage.

tableau

Installation du va-et-vient

Voici comment installer un interrupteur va-et-vient en 2 étapes :​

  • raccordement du 1er interrupteur au tableau électrique​

  • raccordement du 2ème interrupteur au luminaire

Etape 1 : raccordement du 1er interrupteur

Avant toute intervention sur le circuit électrique, veillez à couper le disjoncteur général.

raccordement du 1er interrupteur

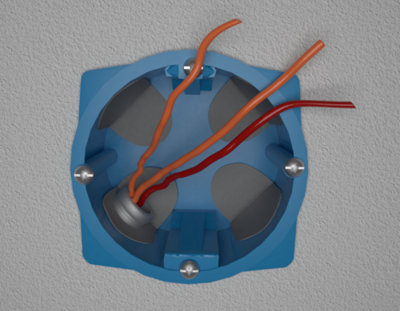

Vérifiez que le fil rouge et les deux fils orange sortent bien de la boite d’encastrement.

raccordement du 1er interrupteur

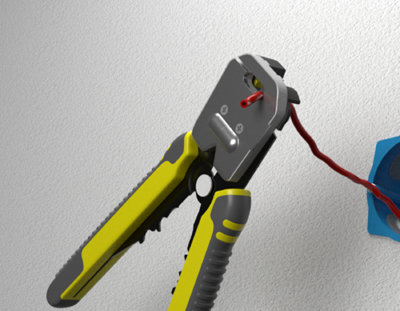

Dénudez les fils à l’aide de la pince à dénuder sur 5 mm à 10 mm.

raccordement du 1er interrupteur

Raccordez le fil rouge (phase) à la borne L de l’interrupteur.

raccordement du 1er interrupteur

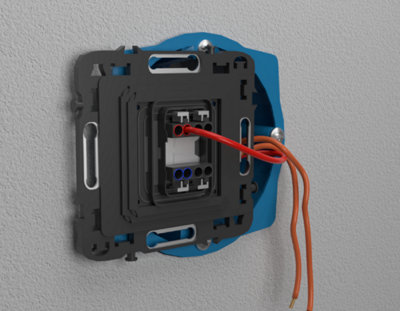

Raccordez les fils de navette orange aux bornes 1 et 2.

raccordement du 1er interrupteur

Positionnez l’interrupteur sur la boite d’encastrement en veillant à ne pas pincer les fils.

raccordement du 1er interrupteur

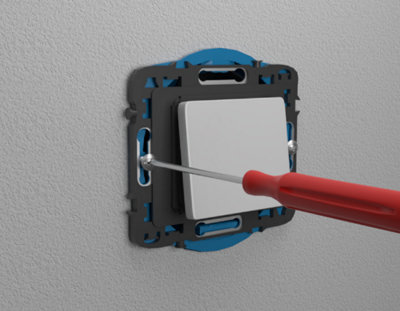

Vissez l’interrupteur sur la boite d’encastrement.

raccordement du 1er interrupteur

Fixez le cache sur l’interrupteur.

Etape 2 : raccordement du 2ème interrupteur

raccordement du 2ème interrupteur

Vérifiez que le fil violet et les deux fils orange sortent bien de la boite d’encastrement.

raccordement du 2ème interrupteur

Dénudez les fils à l’aide de la pince à dénuder sur 5 mm à 10 mm.

raccordement du 2ème interrupteur

Raccorder le fil violet à la borne L de l’interrupteur.

raccordement du 2ème interrupteur

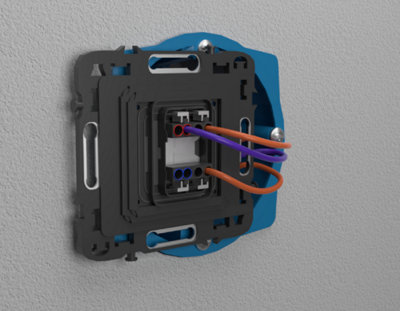

Raccordez les fils de navette orange sur les bornes 1 et 2.

raccordement du 2ème interrupteur

Positionnez l’interrupteur sur la boite d’encastrement en veillant à ne pas pincer les fils.

raccordement du 2ème interrupteur

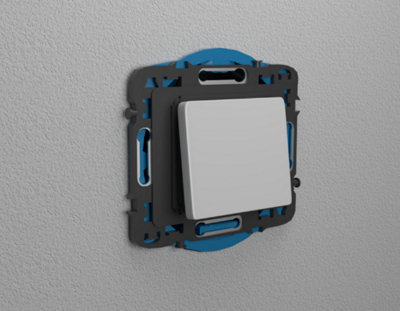

Vissez l’interrupteur sur la boite d’encastrement.

raccordement du 2ème interrupteur

Fixez le cache sur l’interrupteur.​​

Rebranchez le courant et vérifiez le bon fonctionnement de l’installation.
