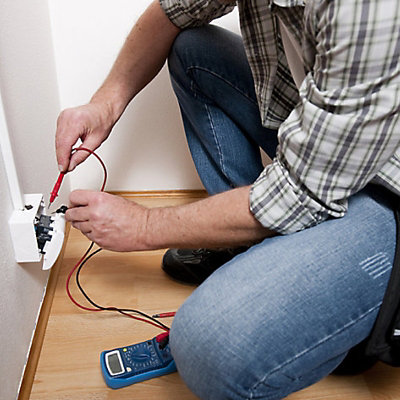

Comment poser des prises électriques en saillie
Comment réaliser la pose en saillie ?
Un appareillage électrique en saillie, prise ou interrupteur, est un boîtier installé à la surface d’une cloison par opposition à une pose encastrée dans un mur. Solution idéale pour de petits travaux de rénovation ou une mise à la norme, la pose en saillie est une pose apparente où le câblage se fait dans des goulottes, moulures ou plinthes électriques.
Les prises tout comme les interrupteurs, sont vissés sur les murs ce qui évite de réaliser des saillies. L’installation d’une prise électrique ou d’un interrupteur en saillie est une solution rapide, économique, mais un peu moins esthétique qu’une pose encastrée.
Pour comprendre comment poser des prises électriques en saillie, suivez nos conseils.
Comment installer des prises électriques avec une pose en saillie ?
Comment faire l'installation d'une prise électrique en saillie à partir d'une prise existante ?
L’installation d’un appareillage en saillie, prise ou interrupteur se fait avec un câblage apparent à partir d’une alimentation existante. Une fois câblé, le branchement peut être dissimulé par des moulures ou des plinthes.
Dans notre exemple vidéo, nous vous expliquons le câblage et l’installation d’une prise électrique supplémentaire avec pose en saillie à partir d’une prise encastrée. Le branchement et la mise en place s’effectuent en 8 étapes.
Avant toute intervention sur un circuit électrique, coupez le courant au compteur général.
- Outils et matériel nécessaire à l’installation d’une prise de courant en saillie
L’installation d’une prise électrique en saillie nécessite les outils suivants :
- Un nécessaire de mesure et de traçage (crayon, mètre, niveau, etc.)
- Un détecteur de métaux
- Une scie à métaux
- Une perceuse
- Une pince à dénuder
- Une pince coupante
- Un cutter
- Un marteau
- Un jeu de tournevis d’électricien
- Un testeur de tension
Pour le matériel et les fournitures, vous aurez besoin des éléments suivants :
Étape 1 : coupez l’alimentation électrique et détectez les obstacles

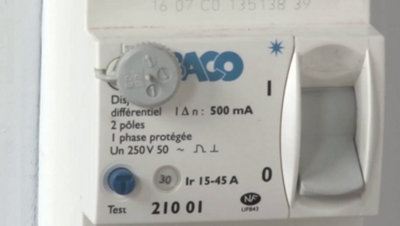

Avant de commencer, coupez l’électricité au disjoncteur différentiel du circuit sur le tableau électrique.
Pour vous assurer qu’il n’y a pas d’alimentation, démontez la plaque de finition de la prise existante et dévissez-la de son support.

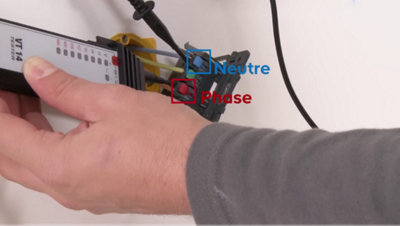

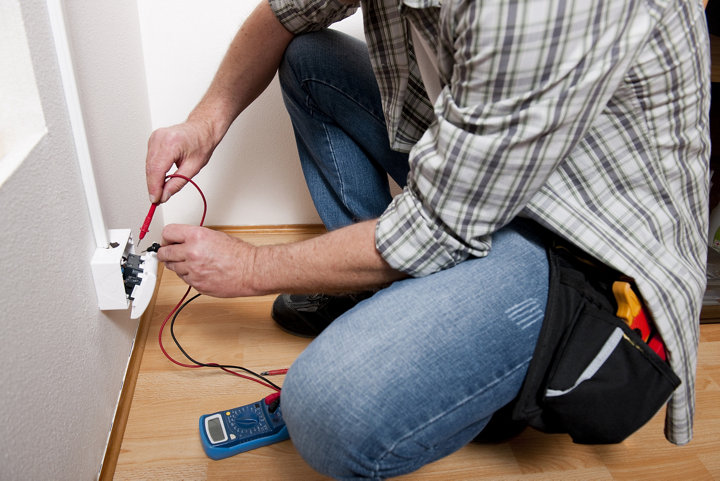

Utilisez le testeur de tension pour vérifier que la prise n’est plus alimentée.
Pour cela, placez le « plus » du testeur sur le fil de phase (rouge, marron, noir) et le la fiche noire sur le conducteur neutre (bleu).
Si le testeur n’a pas de réaction, l’alimentation électrique est bien coupée.
Vérifiez ensuite que le mur ne présente aucun obstacle à l’endroit où vous voulez fixer la prise en saillie.

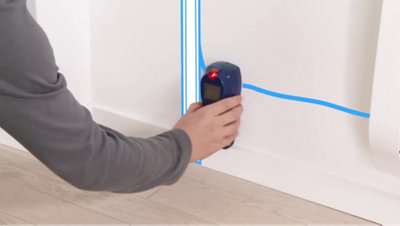

Pour cela, passez le détecteur de métaux sur le mur et assurez-vous de l’absence de montants pour plaques de plâtre et de câbles électriques dans la cloison.
Dans notre exemple, le détecteur met en évidence des éléments métalliques ou du câble avec une lumière rouge.
L’installation doit donc être décalée pour éviter ces obstacles.
Marquez la position sur le mur de la future prise en saillie.
- Étape 2 : démonter la prise existante

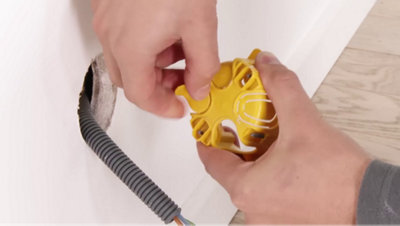

Pour libérer chaque fil sur le mécanisme de la prise, appuyez sur les bloqueurs correspondants, puis dévissez le boîtier d’encastrement de la prise existante.
Sortez la boîte afin d’y casser un passage destiné à faire passer l’alimentation de la future prise en saillie.
- Étape 3 : câblage de la prise
Repérez l’endroit où vous voulez faire passer les fils à l’aplomb de la prise.

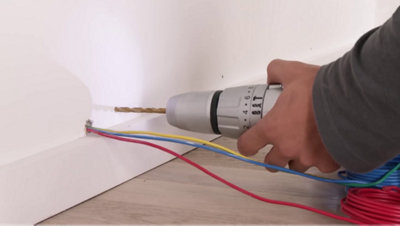

Après avoir vérifié l’absence d’obstacle dans le mur, percez au plus près de la plinthe à l’aide d’un foret de diamètre inférieur à la largeur de la moulure.

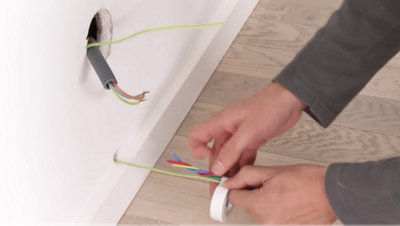

Insérez un fil dans la cloison et faites-le ressortir par les deux trous pour en faire un tire-fil.
Préparez ensuite une longueur de chaque fil (terre, phase, neutre).
Assemblez-les sur le tire-fil à l’aide de ruban adhésif.
Tirez sur le tire-fil de manière à faire passer l’ensemble du câblage par les 2 trous.
Coupez votre montage lorsque les fils sont passés.
Mesurez la longueur de gaine nécessaire pour relier les 2 ouvertures et ajoutez-y quelques centimètres.

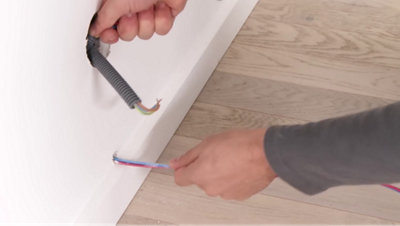

Passez les fils dans la gaine puis insérez-la dans la cloison.
Une méthode alternative consiste à utiliser le tire-fil pour faire passer la gaine en premier.
Pour cela, entourez solidement la gaine avec le tire-fil et couvrez votre montage de ruban adhésif.
Vous pouvez alors tirer sur le tire-fil pour faire passer la gaine.
Pour faire passer les fils dans la gaine, vous pouvez utiliser le tire-fil inclus ou les faire coulisser simplement sur une petite longueur.
Ensuite, placez la boîte sur l’emplacement de l’ancienne prise et faites passer les 2 gaines dans les 2 ouvertures que vous avez créées.

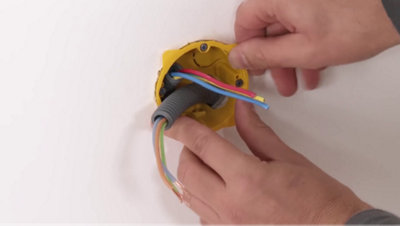

Vissez le boîtier sur la cloison puis repliez tous les fils dans la boîte pour qu’ils restent en place pendant le reste de l’installation.
- Étape 4 : installation des moulures et du boîtier en saillie

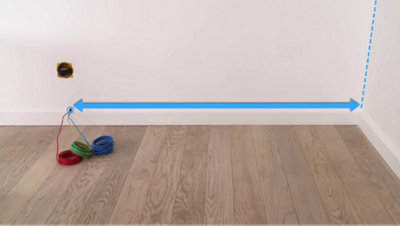

Pour installer la première moulure, mesurez la distance entre le trou duquel sortent les fils et l’angle du mur.
Prévoyez de prendre quelques centimètres en plus pour recouvrir le trou.
Ensuite, reportez cette mesure sur une moulure que vous pouvez couper à la scie à métaux.

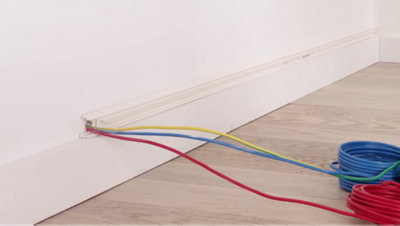

Ouvrez la goulotte et mettez le support en position afin de repérer la découpe à effectuer pour permettre de passage des fils.
Coupez le fond de la goulotte à l’aide de la scie en suivant vos repères.
Placez la goulotte sur son emplacement.
Vérifiez l’absence d’obstacle dans le mur avant de repérer les points de fixation de la moulure.
Prépercez à travers le fond de la goulotte pour repérer la position des chevilles.
Enlevez la moulure et percez sur vos repères avec un foret de diamètre adapté à la taille des chevilles.
Insérez les chevilles et enfoncez-les à l’aide d’un marteau, puis vissez la moulure.
Mesurez ensuite la longueur jusqu’au prochain angle.
De la même manière, coupez, percez et fixez la goulotte.
Poursuivez ainsi jusqu’à l’emplacement de la prise électrique en saillie pour installer la goulotte sur tout le chemin de câblage.
Dévissez le bloc de la prise en saillie pour la démonter.
Désolidariser le support du mécanisme en le déclipsant avec un tournevis plat, puis cassez les ailettes du mécanisme pour qu’il épouse la forme de la moulure.
Positionnez la prise et repérez ses points de fixation sur le mur.
Percez, chevillez et vissez-la.
Vous pouvez maintenant faire passer les fils dans la moulure de la sortie du mur jusqu’à la prise à raccorder.
Pour vous aider à maintenir le câblage en place jusqu’à la fin des travaux, vous pouvez vous utiliser des chutes de moulure.
Enfin, par sécurité prenez une marge de quelques centimètres pour couper les fils à raccorder.
- Étape 5 : pontage sur l’alimentation de la prise existante
Pour effectuer le branchement de la nouvelle prise électrique, vous devez ponter le nouveau câblage sur l’ancien.
Pour cela, dénudez les fils qui arrivent dans le boîtier d’encastrement.
Présentez le support de connexion de la prise démontée et insérez les fils dans la borne correspondante, puis poussez les gaines et fils dans le boîtier avant de revisser la prise.
- Étape 6 : branchement de la prise électrique en saillie
Dénudez les fils destinés au branchement de la nouvelle prise. La prise en saillie possède un cache qu’il faut enlever pour laisser passer les fils.

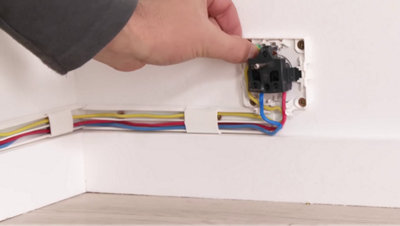

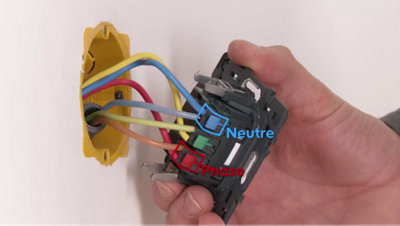

Coudez les fils pour vous faciliter le branchement et insérez-les dans chaque borne correspondante selon le schéma électrique habituel (bleu sur neutre, rouge sur phase).
Testez votre raccordement en tirant légèrement sur les fils.
- Étape 7 : vérification du fonctionnement de l’installation
Avant de remettre le cache de la prise, vérifiez son fonctionnement.

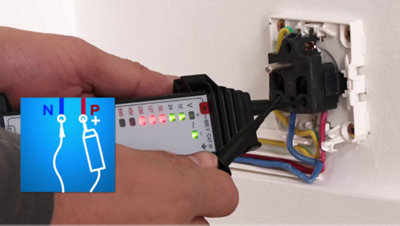

Rétablissez le courant au tableau électrique et utilisez le testeur pour tester la présence d’électricité dans les bornes.
Mettez en contact le « plus » du testeur avec la phase et la fiche noire avec le neutre. Si le testeur s’allume, cela signifie que le courant passe.
- Étape 8 : réaliser les finitions

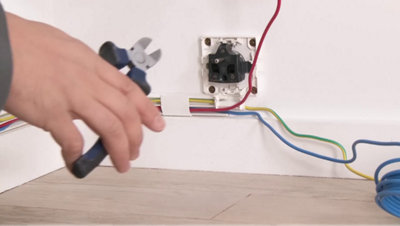

Pour refermer les moulures, commencez par enlever les bouts qui aident à maintenir les fils.
Placez le couvercle de la moulure sur le côté de la prise et clipsez la finition sur le support de la prise.
Dans les angles et en bout de goulotte, installez les finitions adéquates.

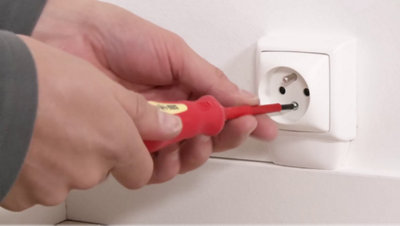

Insérez et vissez le mécanisme de la prise en saillie et terminez par emboîter la plaque de finition de la prise encastrée.
Voilà, votre prise en saillie est maintenant installée.
Prise et interrupteur en saillie ou encastrés
La pose en saillie est donc la plus facile et rapide à réaliser, mais la mise en place de goulottes peut poser un problème d’esthétisme.
Vous pouvez alors choisir d’ajouter des prises électriques directement encastrées dans votre mur.
Si votre mur est plein (en briques ou en béton par exemple), il est alors nécessaire de réaliser des saignées dans le mur pour l’encastrement des boîtes.
La technique d’encastrement est un peu différente si votre mur est en plaques de plâtre. Selon vos besoins et la nature du mur, il existe donc différents types d’installations.
Comment faire le branchement d'une prise en saillie au milieu d'un circuit ?

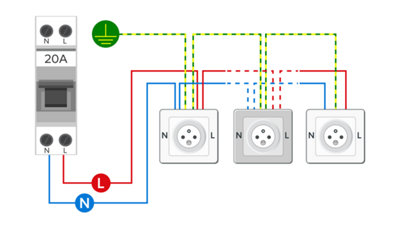

Il est possible de raccorder une prise en saillie après une prise existante selon le schéma de branchement de notre exemple en fin d’installation, mais il est aussi possible d’intercaler une prise en saillie entre 2 autres prises électriques en respectant un autre schéma de branchement logique.
Le pontage permet d’alimenter la nouvelle prise sans couper l’alimentation de la prise suivante
Quelles sont les normes d'installation d'un prise électrique en saillie ?
L’installation d’appareillages électriques (prises, interrupteurs, etc.) répond à la norme NF C 15-100. Celle-ci définit par exemple le nombre de prises minimum dans chaque pièce (cuisine, chambre, salle de bains, etc.). La norme définit également la hauteur et l’emplacement ainsi que la protection et le câblage.
Les circuits des prises doivent être câblés jusqu’au tableau avec des conducteurs de section 1,5 mm² ou 2,5 mm². À part pour les circuits spéciaux, il existe une norme simple pour les prises électriques.
Un circuit en 1,5 mm² doit être protégé par un disjoncteur 16 A minimum avec un maximum de 8 prises.
Un circuit en 2,5 mm² doit être protégé par un disjoncteur de 20A minimum avec un maximum de 12 prises.
