Comment poser des prises électriques encastrées

Comment réaliser la pose de prises électriques encastrables ?

Avoir une seule prise de courant dans une pièce n’est pas forcément suffisant. Il convient alors d’ajouter une ou plusieurs prises afin de pouvoir faire fonctionner plus d’appareils électriques. De même, installer des prises en solution multiposte peut se révéler très pratique dans une pièce contenant un appareillage électrique plus fourni, comme le salon ou la cuisine.
Alors que les prises électriques en saillie se révèlent peu esthétiques, préférez opter pour des prises que l’on encastre dans la cloison, ce qui leur assure un maximum de discrétion. Heureusement, ces travaux d’électricité se révèlent simples et pratiques à réaliser.

 Découvrez sans plus attendre comment installer des prises électriques à encastrer dans un mur, mais également comment réaliser des travaux d’installation de prises en multiposte.

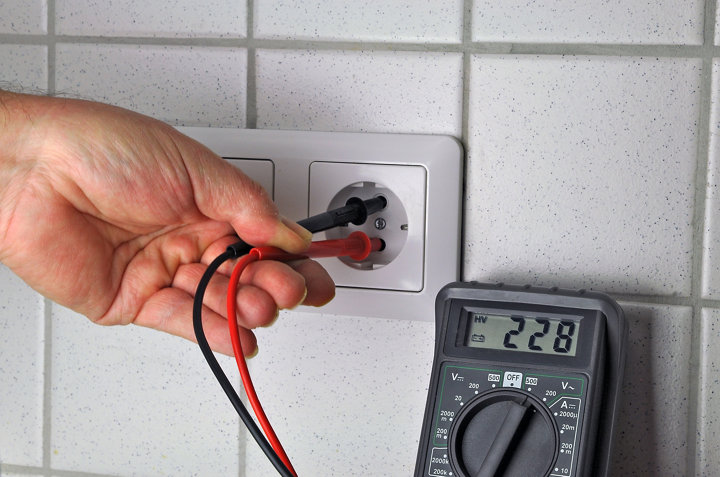

Prise encastrées en bas dans le mur vert

Comment installer des prises électriques encastrées et en multiposte ?

Ajouter des prises électriques encastrées

Pour votre sécurité

Avant tous types de travaux sur un circuit électrique, coupez le courant au compteur général.

 -    Les étapes

Découvrez les 4 étapes pour réaliser l’installation d’une ou plusieurs prises électriques encastrables dans une cloison en plaques de plâtre :

1.    Repérer l'emplacement de la nouvelle prise
2.    Passer les câbles électriques
3.    Raccorder les prises électriques
4.    Réparer la cloison

Découvrez en images comment réaliser l’installation d’une prise encastrée :

- Le matériel

Pour rajouter une prise électrique encastrée dans une cloison en plaques de plâtre, nous allons utiliser les éléments suivants :

 - L'installation des prises électriques encastrées

Photo disjoncteur tableau électrique

•    Étape 1 : Repérer l'emplacement de la nouvelle prise électrique

Avant tout type de travaux sur un circuit électrique, commencez par couper le courant au niveau du disjoncteur du tableau électrique général.

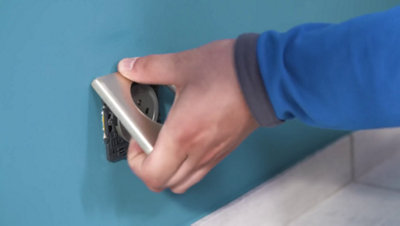

personne enlève cache prise du mur

Dans un premier temps, commencez par enlever la plaque de finition de la prise de courant actuellement en place.

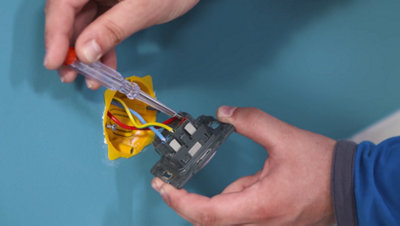

personne dévisse prise du mur

Dévisser ensuite la prise et, pour réaliser vos travaux en toute sécurité, vérifiez tout de suite l'absence de courant électrique à l'aide d'un tournevis testeur.

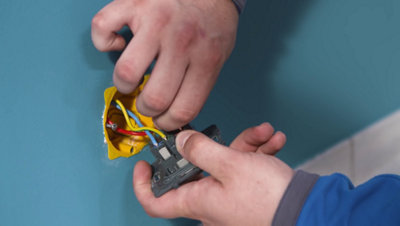

personne qui déconnecte chaque fils de la prise

Une fois que vous êtes assuré que le courant est bien coupé, déconnectez chaque fil électrique de la borne à laquelle il est connecté.

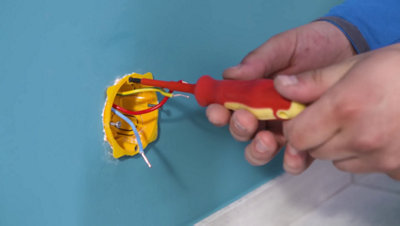

Personne dévisse avec tournevis électricien boite d'encastrement du mur

Le câblage retiré, vous pouvez alors dévisser la boîte d'encastrement et la retirer de son emplacement.

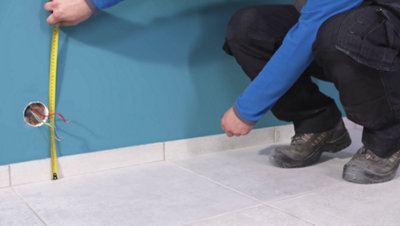

Personne repère avec mètre emplacement nouvelle prise

Repérez alors l'axe de la prise existante pour que la nouvelle prise puisse être installée à la même hauteur.

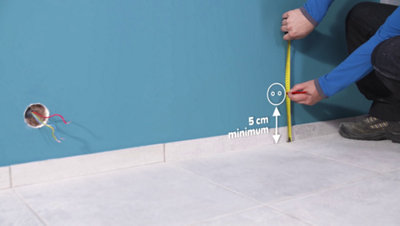

Personne repère avec mètre emplacement nouvelle prise

Selon la norme NF C15-100, veillez à respecter une distance minimum de 5 cm au-dessus du sol fini.

Personne utilisant détecteur métaux sur mur

A l'endroit souhaité, reportez l'axe de la nouvelle prise.

Tracez un repère sur le mur et vérifiez avec le détecteur de métaux l'absence d'obstacle dans la cloison.

Personne perce mur avec scie cloche

Ajustez l'emplacement si nécessaire puis, à l'aide d'une scie cloche d'un diamètre adapté au boîtier d'encastrement, percez la cloison.


Personne utilisant détecteur métaux sur mur

 •    Étape 2 : Passer les câbles électriques

A l'aide du détecteur de métaux, repérez les montants des plaques de plâtre présents sur le parcours du nouveau câblage.

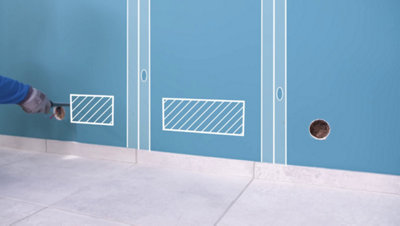

Personne coupant mur avec scie à guichet et schéma emplacement

Puis, à l'aide d'une scie à guichets, créez des ouvertures entre les 2 prises et les montants afin de passer la gaine électrique.

Les ouvertures doivent être suffisamment larges pour pouvoir y passer votre main.

La bonne info

Conservez toutes les découpes. Elles vous seront utiles dans la suite des travaux.

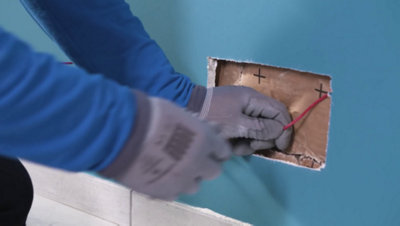

Personne passant câble derrière plaque de plâtre

Astuce : Pour faciliter le passage de la gaine d'une prise à l'autre, créez un passe-câble en glissant un fil électrique derrière les plaques de plâtre.

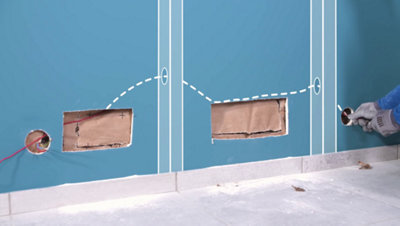

Schéma passage cable dans montant plaques de plâtre

Sur les montants des plaques de plâtre, des trous sont prévus pour permettre le passage des gaines électriques.

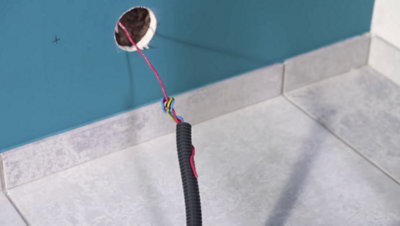

Attache des fils du mur avec gaine

Repliez les câbles électriques à une extrémité de la gaine préfilée et attachez les fils de l'autre extrémité au passe-câble.

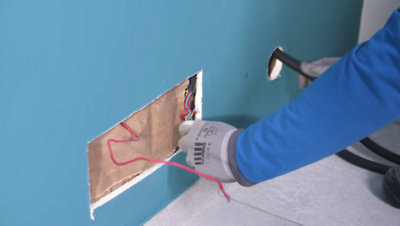

Personne tirant sur câble au niveau du mur

Tirez alors délicatement sur le passe-câble pour faire passer facilement la gaine d'une prise à l'autre.

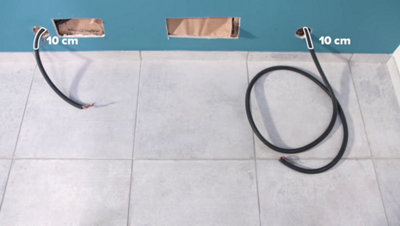

câble dans gaine sortant du mur de chaque côté

Laissez une section de 10 cm de gaine dépasser de chaque côté puis coupez-la aux 2 extrémités à la pince coupe-câble.

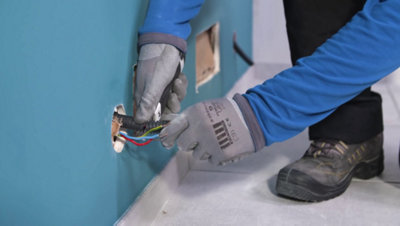

Personne qui dégaine les fils

Dégainez enfin chaque fil électrique au cutter en prenant soin de ne pas sectionner les isolants.

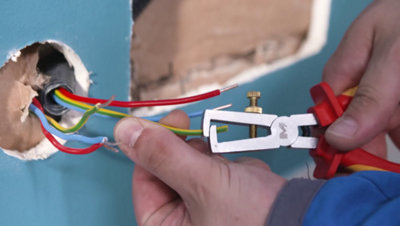

Personne dénude fils avec pince

  •    Étape 3 : Raccorder les prises électriques

Afin de réaliser le câblage de la prise, sur la prise initiale, dénudez les fils électriques sur une section d’un centimètre minimum, à l'aide de la pince à dénuder.

Pour plus de précisions, reportez-vous aux informations figurant sur la prise.

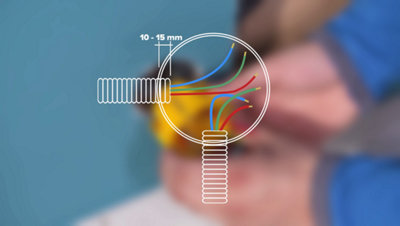

Schéma explicatif sens fils

Puis cassez un deuxième opercule de la boîte d'encastrement.

Passez les câbles électriques par les opercules du boîtier d’encastrement et vérifiez que les gaines pénètrent dans le boîtier.

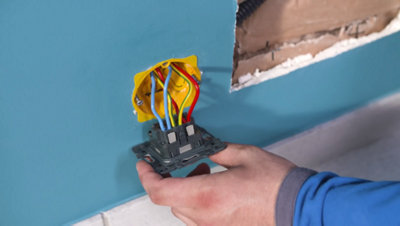

Raccord des fils du mur à la prise

Vissez le boîtier d'encastrement.

Insérez chaque fil dans la borne qui lui correspond en respectant les codes couleurs de tout câblage électrique (le bleu pour la borne neutre, le rouge pour la borne de phase et le vert et jaune pour la borne de terre) et vérifiez leur serrage en tirant légèrement dessus.

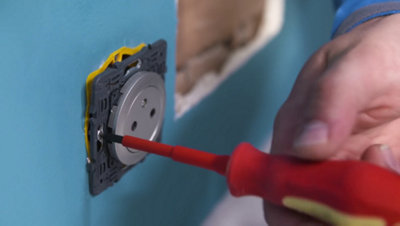

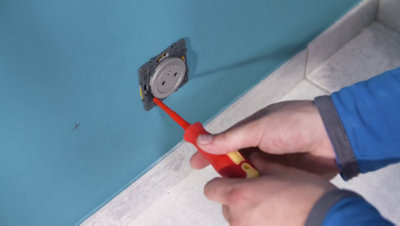

Vissage de la prise dans boite encastrement au mur

Une fois en place, rentrez les fils électriques dans la boîte d'encastrement et vissez le mécanisme de la prise.

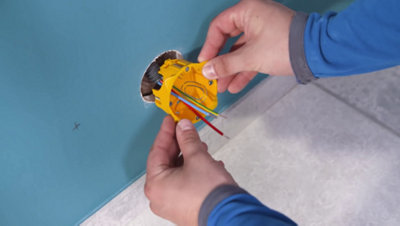

Fil dans boite d'encasrement qui va au mur

Sur la nouvelle prise, comme sur la prise initiale, dénudez les fils sur une section d’environ un centimètre.

Puis cassez un opercule et insérez les fils dans la boîte d'encastrement.

Vissage de la prise dans boite encastrement au mur

Connectez les fils dans les borniers automatiques, insérez-les dans la boîte d'encastrement et vissez le mécanisme.

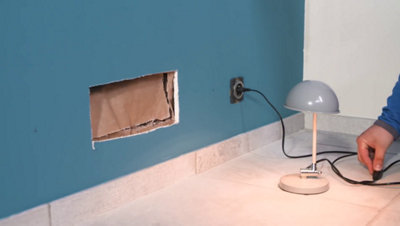

Branchement lampe sur prise du mur

Remettez le courant au niveau du disjoncteur du tableau électrique et vérifiez le bon fonctionnement de la nouvelle prise.

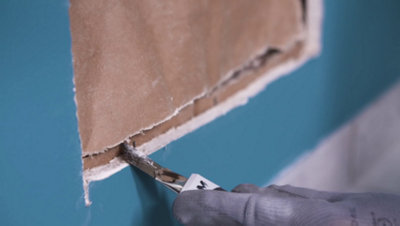

Coupe au cutter des lèvres de coupe des chuttes

  •    Étape 4 : Réparer le mur

Commencez par couper au cutter les lèvres de coupe des chutes ainsi que celles des ouvertures du mur.

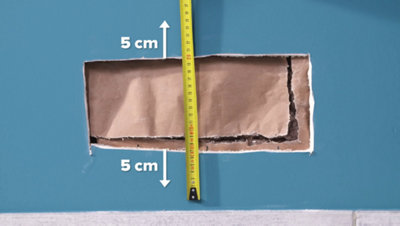

Mesure hauteur chute avec mètre ruban

Mesurez la hauteur de chaque chute en prévoyant un débord de 10 cm, à raison de 5 cm de part et d’autre.

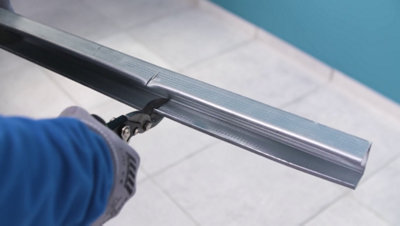

Repport des mesures sur montant plaques de plâtre avec cisaille

Reportez les mesures sur un montant de plaques de plâtre, puis coupez à l'aide d’une cisaille à tôle.

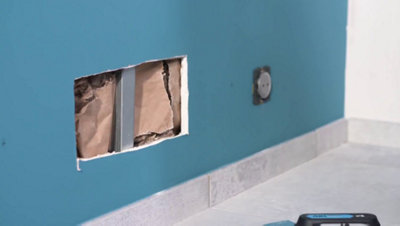

Montant inséré derrière plaque de plâtre ouverte

Au milieu des ouvertures insérez, derrière la plaque de plâtre, les montants que vous venez de découper.


Vissage des montants au mur

Vissez les montants ainsi mis en place à la cloison à l’aide de la perceuse et de vis adaptées au support.

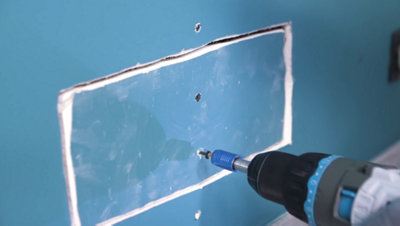

Vissage chute sur montants

Replacez les chutes à leur emplacement afin de boucher les trous et vissez-les sur les montants.

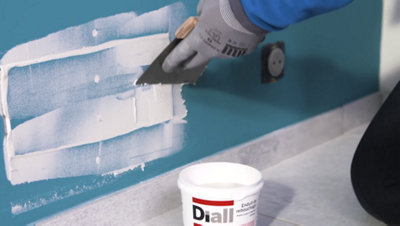

Application enduit sur le mur

Réalisez alors les travaux de rebouchage et les finitions du mur pour que ce dernier retrouve toute son esthétique.

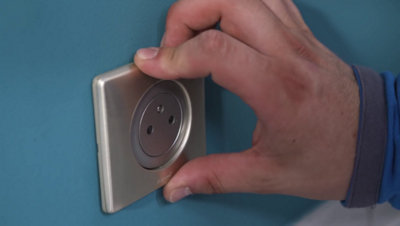

pose plaque de finition sur prise

Terminez vos travaux en posant les plaques de finition sur les prises.

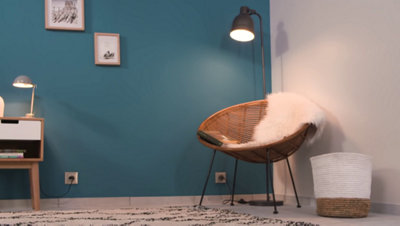

pièce avec prise bas du mur, chaise, lampe et meuble à gauche

L’installation de votre prise encastrée est à présent terminée.

Vous allez pouvoir profiter pleinement du confort apporté par cette source d’électricité supplémentaire.

La bonne info

Dans le cas où votre mur est plein (matériau type brique, pierre, béton…), l’installation de prises ou interrupteurs nécessite la réalisation de saignées.

Comment ajouter des prises encastrées en pose multiposte ?

Ajouter des prises encastrées en multiposte est la solution la plus efficace et facile pour multiplier vos sources de branchement.

Pour votre sécurité

Avant tous types de travaux sur un circuit électrique, coupez le courant au compteur général.

 -    Les étapes

Voici comment ajouter des prises en solution multiposte en 4 étapes, mais avant coupez le disjoncteur différentiel du circuit de prises concerné dans le tableau électrique :

1.    Démonter la prise existante
2.    Encastrer la boîte multiposte
3.    Raccorder et installer les prises
4.    Vérifier le fonctionnement de l'installation

Découvrez en images l’installation de prises encastrées en pose multiposte :

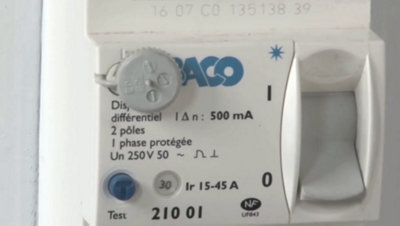

Disjoncteur tableau électrique

•    Étape 1 : Démonter la prise existante

Avant tout type de travaux sur un circuit électrique, commencez par couper le courant au niveau du disjoncteur du tableau électrique général.

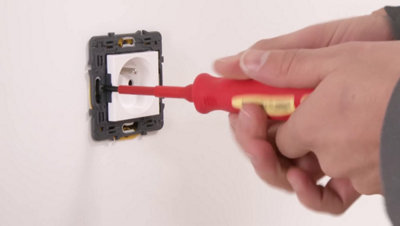

Dévissage mécanisme prise

Commencez par enlever la plaque de finition de la prise afin de pouvoir ensuite dévisser le mécanisme de la prise.

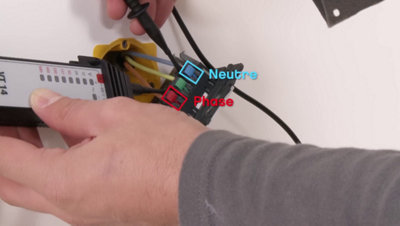

Teste de la tension des fils avec un testeur de tension

Sortez-le et vérifiez à l'aide d'un testeur de tension qu'il n'y a plus de courant dans la prise.

Mettez en contact le plus du testeur avec la borne de phase et la fiche noire avec la borne neutre.

Le testeur ne réagit pas, il n'y a donc pas de courant.

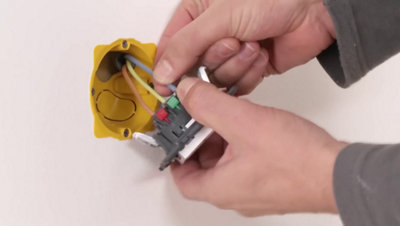

Personne qui enlève les fils du mécanisme

Appuyez sur les bloqueurs qui maintiennent les fils en place afin de pouvoir retirer ces derniers de leur emplacement.


Utilisation détecteur métaux sur le mur

Il faut vérifier que le mur ne présente aucun obstacle à l'endroit où vous voulez installer la prise.

Munissez-vous d’un détecteur de métaux.

Passez le détecteur sur la cloison et vérifiez qu'il n'y a pas d'obstacle.

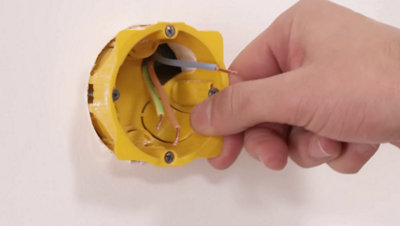

dévissage de la boite d'encastrement du mur

Dévissez ensuite les pattes de fixation de la boîte d'encastrement existante et retirez-la de la cloison.

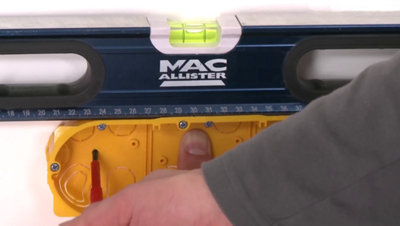

Utilisation niveau sur boite multiposte au mur

•    Étape 2 : Encastrer la boîte multiposte

Positionnez le nouveau boîtier sur le mur.

Ajustez avec le niveau.

A l'aide d'un tournevis, tracez le repère de centre de l'autre extrémité.

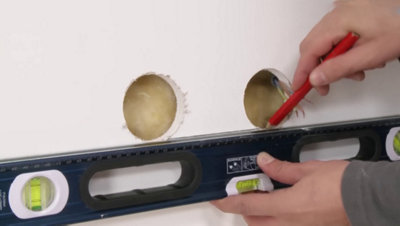

Traçage avec crayon et niveau des repères au mur

A la scie cloche, percez sur votre repère.

Joignez le bas et le haut des 2 trous à l'aide du niveau.

Sciage du mur

Avec une scie adaptée au support, sciez sur vos traits afin de terminer de faire le trou désiré.

installation boite d'encastrement multiposte

Essayez alors d'installer la boîte d'encastrement dans son emplacement et ajustez les découpes si nécessaire.

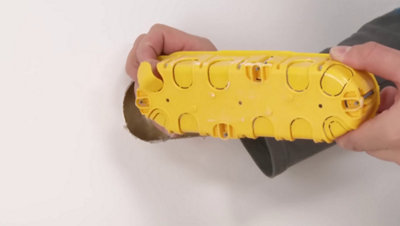

personne cassant oreille dans un angle de la boite d'encastrement

Enlevez ensuite le boîtier et préparez le passage des fils en cassant une oreille dans un angle du boîtier.


Encastrement mur de la boite avec sorti des fils dans l'angle

Insérez les fils dans le trou que vous venez de faire dans la boîte.

Remettez cette dernière en place dans le mur et vissez ses fixations.

Boite encastrement dans mur avec fils sortient dans angle

Le boîtier d’encastrement de vos prises en multiposte est à présent correctement installé dans la cloison.

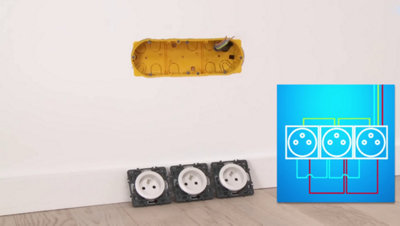

Schéma explicatif installation fils aux mécanismes prises

•    Étape 3 : Raccorder et installer les prises

Pour réaliser le câblage des 3 prises de courant, raccordez la première avec chaque fil et reliez ensuite les 2 autres prises en effectuant un branchement à l’aide de ponts.

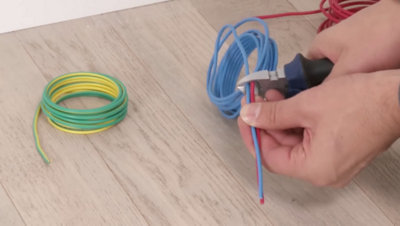

Découpe fils bleu avec pince coupante

Coupez des morceaux de fil d'environ 10 cm.

Aidez-vous du premier pour couper les autres à la même dimension.

Dénudez-les à chaque extrémité.

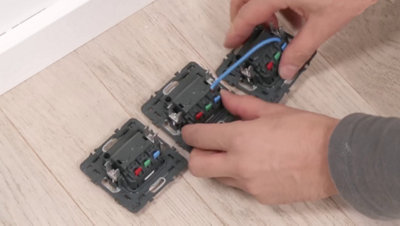

Insersion fils bleu dans mécanismes prises

Insérez le fil de neutre dans l'arrivée du dernier mécanisme, puis dans le départ de celui du milieu.

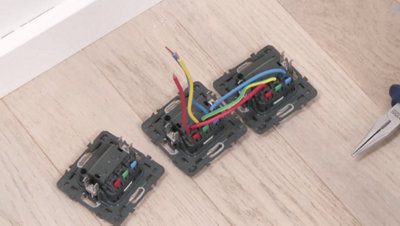

Insersion des fils dans 2 premiers mécanismes prises

Insérez un deuxième fil de neutre dans l'arrivée de la prise du milieu.

Faites la même chose avec les 2 fils de terre et les 2 fils de phase.

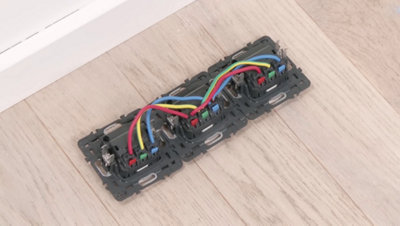

Fils insérés dans les 3 mécanismes prises

Répétez l'ensemble de cette opération pour le premier mécanisme.

Le branchement en ponts est fait.

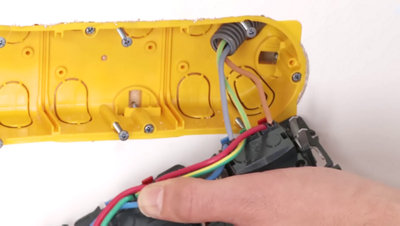

Clipsage des 3 fils dans boite d'encastrement au mur

Desserrez les vis d'ancrage de la boîte d'encastrement.

Clipsez ses 3 fils dans l'arrivée de la première prise.

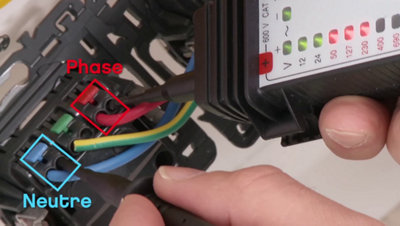

Test de la tension avec machine

•    Étape 4 : Vérifier le fonctionnement de l'installation

Remettez le courant au niveau du tableau électrique général.

Testez uniquement la dernière prise raccordée. Mettez la fiche du testeur sur le bornier de la phase et l'autre fiche sur le bornier du neutre.

Le testeur indique qu'il y a du courant, il y en a donc dans les 3 prises.

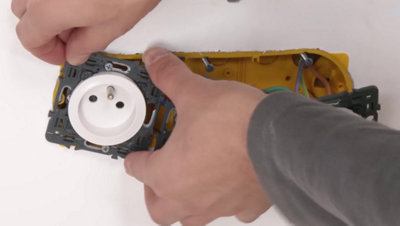

Personne qui insère les mécanismes électriques sur la boite

Coupez de nouveau le circuit électrique de la maison puis insérez un à un les mécanismes sur la boîte.

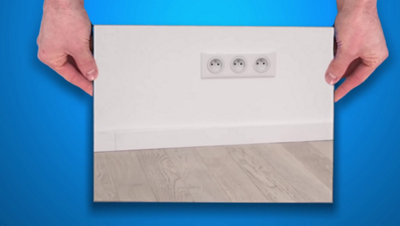

Multiposte encastré de 3 prises

Revissez les vis d'ancrage de la boîte et clipsez la plaque de finition des prises.


Multiposte encastré de 3 prises

Vous pouvez enfin remettre le courant en marche au niveau du tableau électrique général.

Vos prises électriques en multiposte sont maintenant ajoutées.

Dans le cas où votre mur est plein (matériau type brique, pierre, béton…), l’installation de prises ou interrupteurs nécessite la réalisation de saignées.
