Comment remplacer un interrupteur
Le remplacement d’un interrupteur
Les interrupteurs se retrouvent dans presque toutes les pièces de la maison. Ce sont en effet les interrupteurs qui commandent l’allumage et l’extinction des éclairages qui améliorent notre quotidien. De plus, les interrupteurs varient aujourd’hui les styles afin d’apporter une touche déco supplémentaire à la pièce. Le classique interrupteur blanc peut en effet être remplacer par un interrupteur plus moderne, effet bois ou encore en couleur. Or, que ce soit pour des raisons esthétiques ou techniques (l’interrupteur ne fonctionne plus), vous pouvez prendre la décision de changer vos interrupteurs. Vous vous demandez comment faire ? Sachez que ces travaux de bricolage sont simples à réaliser soi-même, sans avoir recours à un électricien.
Découvrez notre guide qui va vous décrire, étape après étape, comment procéder pour remplacer un interrupteur simple ou un interrupteur va-et-vient dans une pièce.
Comment faire le remplacement d'un interrupteur ?
Avant tous travaux sur le circuit électrique de la maison, coupez l’alimentation électrique au niveau du tableau général.
Quelles sont les étapes pour remplacer un interrupteur simple ?
Voici les 2 étapes nécessaires pour remplacer un interrupteur simple :
• Démonter l'interrupteur existant
• Installer le nouvel interrupteur
Découvrez en vidéo notre guide pour remplacer un interrupteur à bouton poussoir simple :
- Le matériel
Afin de remplacer un interrupteur simple, vous aurez besoin des outils de bricolage suivants :
-
Un tournevis testeur
Avant tous travaux sur le circuit électrique de la maison, veillez à consulter la norme NF C 15-100. Cette norme régit en effet toute la réglementation relative à l’installation de l’électricité dans une maison.
- Le remplacement d’un interrupteur simple
• Étape 1 : Démonter l'interrupteur existant
La première étape de ces travaux d’électricité va être de démonter l’interrupteur actuellement en place dans la pièce.

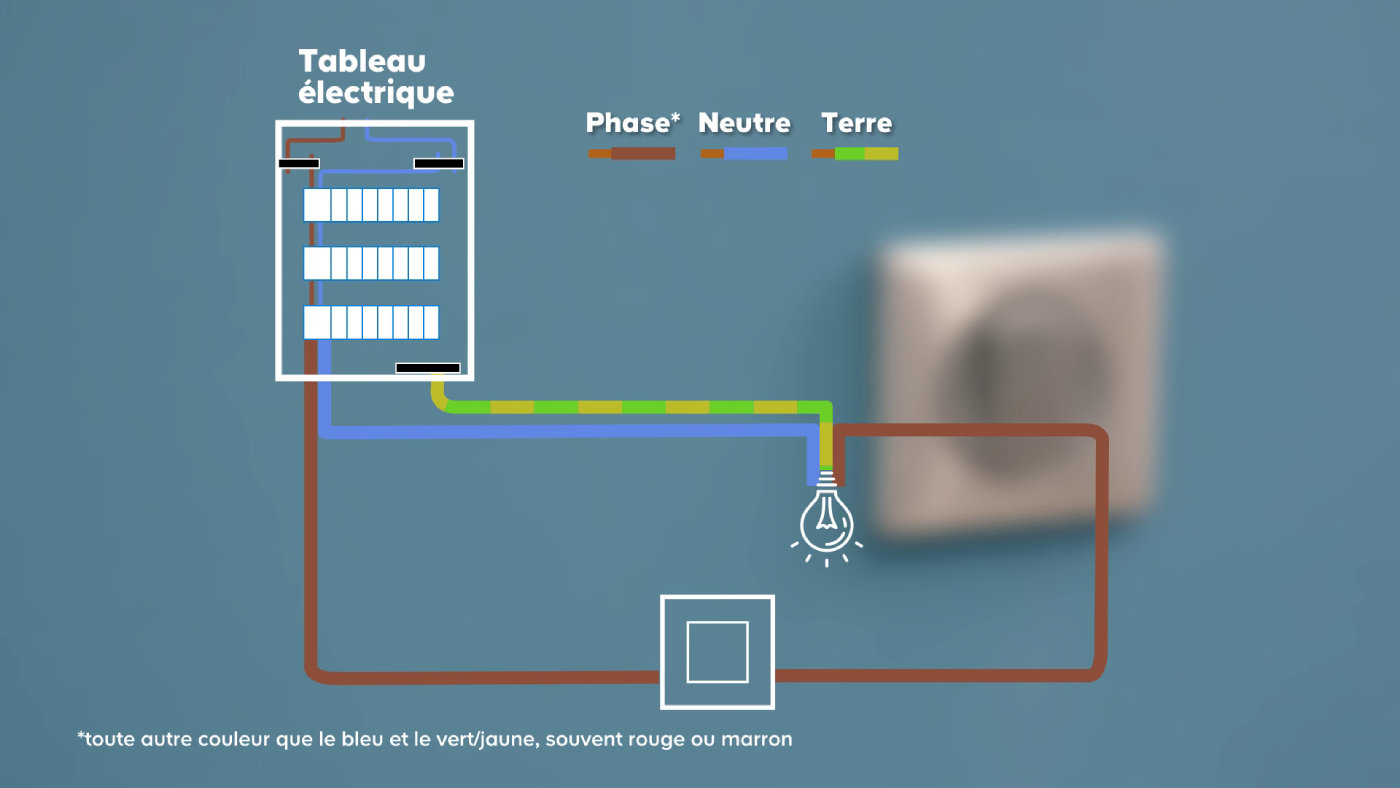

Un interrupteur de type simple allumage fonctionne sur le schéma de principe suivant : seul le fil électrique de la phase est relié à l'interrupteur. Les fils électriques du neutre et de la terre sont directement reliés à l'ampoule électrique de la lampe.
Avant de commencer vos travaux d’électricité, coupez le courant au niveau du tableau électrique général de la maison pour travailler en toute sécurité.
Selon la configuration de votre tableau électrique, vous pouvez désactiver le disjoncteur général ou bien le disjoncteur propre à la ligne électrique de votre interrupteur.
Vous pouvez vérifier que l’alimentation électrique est bien coupée en actionnant le bouton poussoir de votre interrupteur qui ne doit plus déclencher l’éclairage de la lampe à laquelle il est raccordé.
Pour démonter la plaque de finition de votre interrupteur, insérez délicatement un petit tournevis plat dans les encoches prévues à cet effet.
Ou, le cas échéant, dévissez le bloc interrupteur avec le tournevis d’électricien.

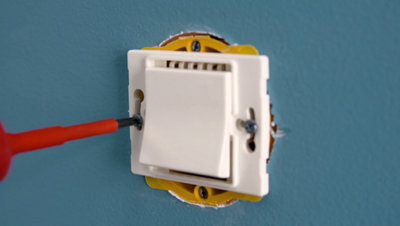

Une fois la plaque de finition retirée, dévissez ensuite, avec le tournevis d’électricien, les vis du mécanisme de l'interrupteur afin de le désolidariser du boîtier d’encastrement.

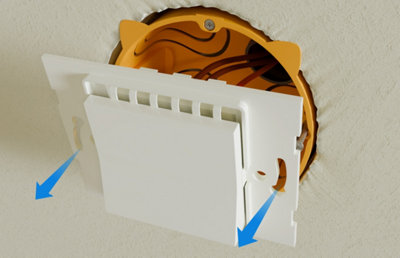

Vous pourrez alors retirer le mécanisme de l’interrupteur du boîtier d'encastrement situé dans le mur de la pièce en le tirant délicatement vers vous.
Les fils de l’interrupteur sont à présent apparents.

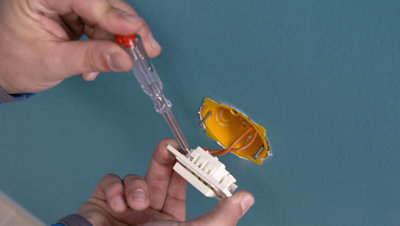

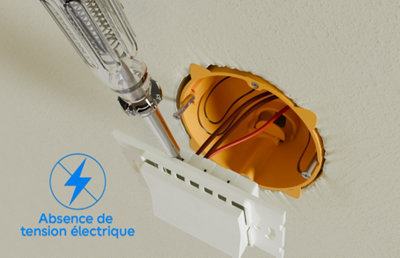

Afin de vérifier l’absence de tension électrique, introduisez un tournevis testeur dans chaque bornier du mécanisme de l’interrupteur.
Si la lumière ne s’allume pas, l’alimentation électrique est bien coupée, vous pouvez procéder à la suite en toute sécurité.

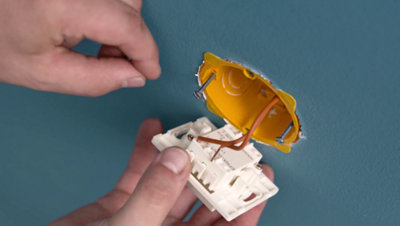

Veillez à bien repérer l'emplacement des fils électriques dans les différentes bornes avant de les déclipser ou de les dévisser selon qu’ils sont fixés à des connecteurs automatiques ou à des connecteurs à vis.
Le fil électrique bleu est le fil du neutre, le fil électrique vert et jaune est le fil de la terre, le fil électrique rouge ou noir est le fil de la phase.
• Étape 2 : Installer un nouvel interrupteur simple
Maintenant que vous avez retiré l’ancien interrupteur, vous allez pouvoir mettre le nouvel interrupteur en place dans la pièce.

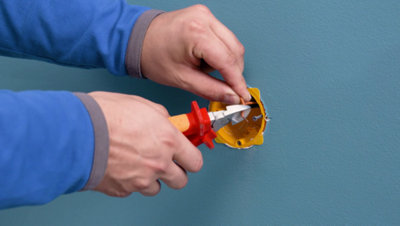

Afin de raccorder correctement votre nouvel interrupteur, commencez par couper les fils électriques à l'aide d'une pince coupante.

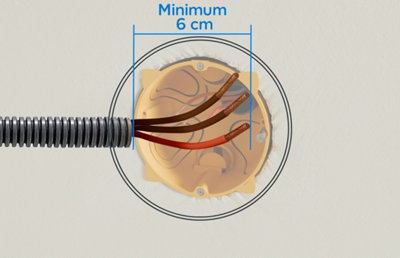

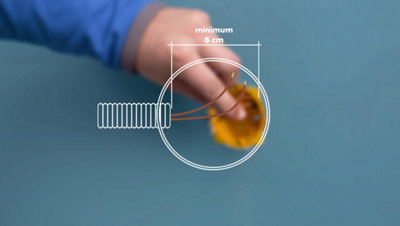

Veillez à conserver une longueur de fils d'au moins 6 cm dans le boîtier d'encastrement pour faciliter le raccordement aux différents connecteurs.

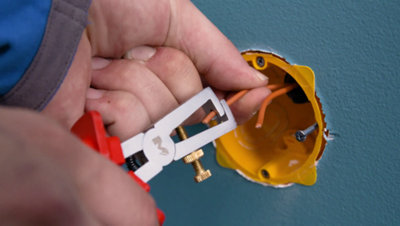

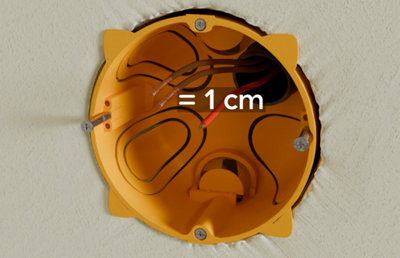

Dénudez ensuite les fils électriques sur environ un centimètre à l'aide d'une pince à dénuder.
N’hésitez pas à vous reporter aux conseils figurant sur la notice de votre nouvel interrupteur.

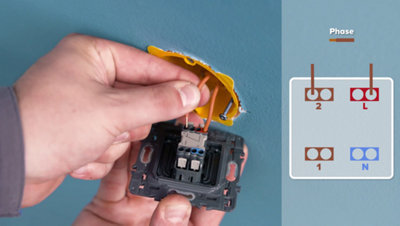

Raccordez à présent les fils à leurs connecteurs respectifs (ou à leurs bornes respectives) en respectant l'ancien branchement.

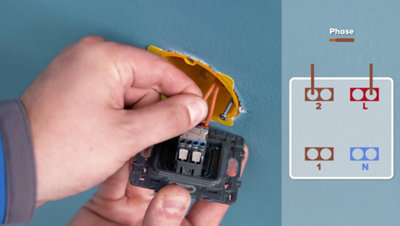

Pour ce faire, clipsez un premier fil de phase dans la borne L, et le second dans la borne 1 ou 2.
Vérifiez que les fils sont bien insérés dans les bornes est bien réalisé (connecteurs automatiques ou bornes à vis) en tirant légèrement dessus.
Faire ensuite entrer délicatement les fils électriques dans le boîtier d'encastrement de l’interrupteur.

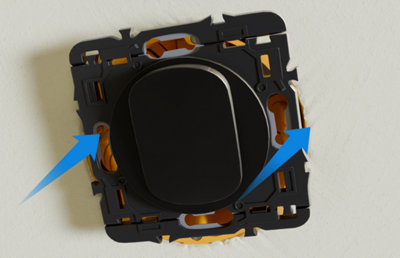

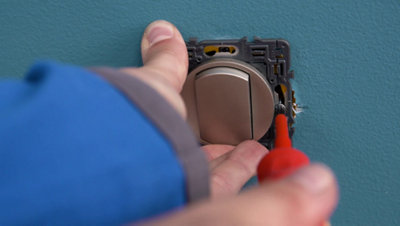

Positionnez le mécanisme de l'interrupteur sur les vis de maintien du boîtier d'encastrement puis vissez une première vis.

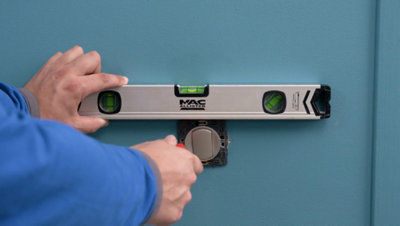

Ajustez l'horizontalité du mécanisme de l’interrupteur à l'aide d'un niveau à bulle puis vissez la seconde vis.

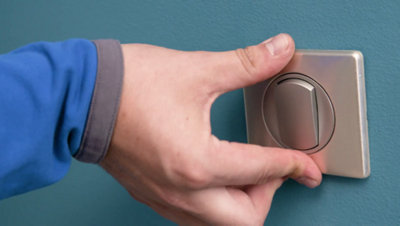

La dernière étape de l’installation de votre nouvel interrupteur consiste tout simplement à poser sa plaque de finition.
Rallumez le courant au niveau du tableau électrique général (disjoncteur général ou disjoncteur de la ligne électrique concernée) et vérifiez le bon fonctionnement de votre interrupteur en actionnant son bouton poussoir.
L’éclairage de la lampe raccordée à l’interrupteur fonctionne, ce qui signifie que les travaux d’installation de votre nouvel interrupteur sont terminés.
Vous pouvez désormais profiter de votre nouvel interrupteur en toute sécurité.
Quelles sont les étapes pour remplacer un interrupteur va-et-vient ?
Voici les 2 étapes nécessaires pour remplacer un interrupteur va-et-vient :
• Démonter l'interrupteur existant
• Installer le nouvel interrupteur- Le matériel
Afin de remplacer un interrupteur va-et-vient, vous aurez besoin des outils de bricolage suivants :
-
Un tournevis testeur
- Le remplacement d’un interrupteur va-et-vient
Pour votre sécurité, avant de réaliser vos travaux sur l'interrupteur existant, coupez le courant électrique au niveau du tableau général de la maison.
Selon la configuration de votre tableau électrique, vous pouvez soit désactiver le disjoncteur général, soit désactiver le disjoncteur dédié à la ligne électrique de votre interrupteur.
Vérifiez que le courant électrique est bien coupé en essayant de faire fonctionner l’interrupteur : l’éclairage de la lampe concernée ne doit pas fonctionner.
Commencez par démonter la plaque de finition de votre interrupteur en insérant un petit tournevis plat dans les encoches ou en dévissant le bloc interrupteur.
A l’aide du tournevis d’électricien, dévissez ensuite les vis du mécanisme de votre interrupteur pour le désolidariser du boîtier d’encastrement.
Tirez doucement vers vous le mécanisme de l’interrupteur afin de le sortir du boîtier d'encastrement.
Vérifiez l’absence de tension à l’aide d’un tournevis testeur que vous allez introduire dans chaque borne du mécanisme de l’interrupteur.
Si le tournevis ne s’éclaire pas, cela signifie que vous avez bien coupé l’alimentation électrique.
Si le tournevis ne s’éclaire pas, cela signifie que vous avez bien coupé l’alimentation électrique et que votre sécurité est assurée.
Identifier ensuite les différents fils de votre interrupteur va-et-vient.

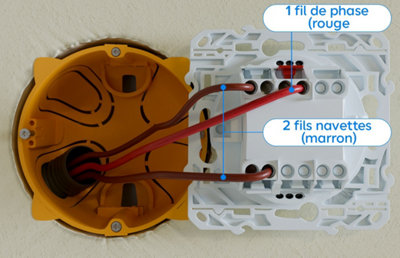

Ce type d’interrupteur comporte trois fils électriques : un fil de phase (de couleur rouge ou noire) et deux fils navettes (violets ou oranges).
L’interrupteur peut aussi comporter un fil de terre qui sera alors jaune et vert.
• Étape 2 : Installer un nouvel interrupteur va-et-vient

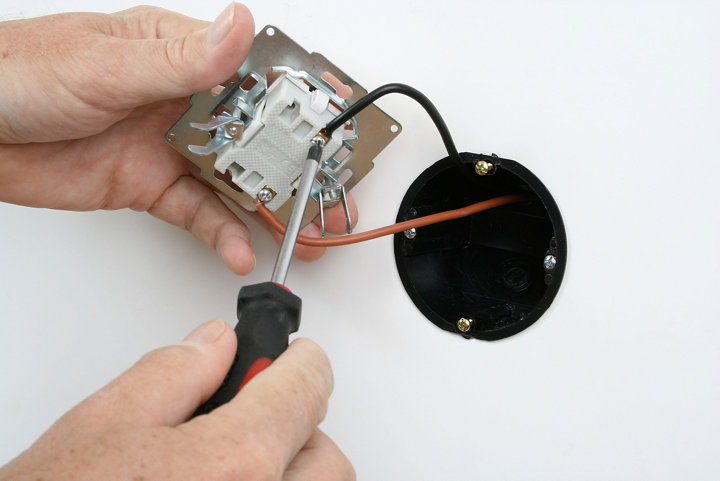

Débranchez les fils électriques du mécanisme de l’interrupteur à l’aide d’un tournevis d’électricien (connecteurs à vis) ou en les déclipsant (connecteurs automatiques).
Conservez au moins 6 cm de longueur de fils dans le boîtier d'encastrement pour simplifier le raccordement aux différents connecteurs.
Débranchez les fils électriques du mécanisme de l’interrupteur à l’aide d’un tournevis d’électricien (connecteurs à vis) ou en les déclipsant (connecteurs automatiques).
Dénudez ensuite les fils sur environ un centimètre à l'aide d'une pince à dénuder.
N’hésitez pas à vous reporter aux conseils figurant sur la notice de votre nouvel interrupteur.

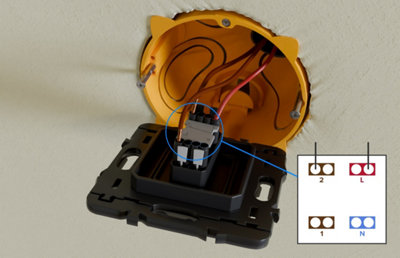

Vous allez à présent procéder au nouveau branchement aux nouveaux branchements : le fil de phase dans le connecteur L, les fils navettes dans les deux autres bornes.
Vérifiez la solidité du branchement des fils dans les connecteurs (bornes automatiques ou bornes à vis) en tirant légèrement dessus.
Vérifiez que les fils sont bien insérés dans les connecteurs (bornes automatiques ou bornes à vis) en tirant légèrement dessus.
Insérez ensuite délicatement les fils électriques du mécanisme de l’interrupteur dans le boîtier d'encastrement.
Mettez le mécanisme de l'interrupteur en place sur les vis qui maintiennent le boîtier d'encastrement puis vissez une première vis.
A l’aide d’un niveau à bulle, ajustez alors l'horizontalité du mécanisme de l’interrupteur.
Vissez alors la seconde vis.
Pour finir l’installation de votre nouvel interrupteur va-et-vient, il ne vous reste plus qu’à mettre en place sa plaque de finition.
Une fois les travaux d’installation de votre nouvel interrupteur va-et-vient terminés, remettez le courant électrique en marche au niveau du tableau général (disjoncteur général ou disjoncteur de la ligne électrique concernée).
Vous pourrez alors vérifier que votre interrupteur fonctionne correctement en allumant la lampe à laquelle il est raccordé.
Tout comme les interrupteurs, vous pouvez décider de changer vos prises électriques pour des raisons esthétiques ou de sécurité. Découvrez notre guide pour savoir comment remplacer une prise électrique.
N’hésitez pas à remplacer vos interrupteurs et prises électriques afin de leur offrir un style coordonné. Quel que soit le type de déco des différentes pièces de votre maison, la marque Legrand, au travers notamment de sa gamme Mosaic, propose un grand choix de modèles de prises et interrupteurs en stock pour répondre à toutes vos envies.
