Comprendre l’installation électrique

Qu’est-ce qu’un réseau électrique ?

Les travaux sur le circuit électrique d’un logement demandent de respecter scrupuleusement les normes et les obligations en matière de protection et de sécurité. Se lancer dans une installation neuve ou des travaux de rénovation électrique nécessite avant tout de bien comprendre comment fonctionne le réseau d’électricité. De quoi est-il composé ? Quel est le rôle de chaque élément ? Quelles sont les garanties de sécurité ? Pensez également à vos besoins et travaux futurs (ajout d’équipement, extension de circuit…). Tableau électrique, disjoncteurs, prises, interrupteurs, fusibles, économie d’énergie, conformité, etc. nous vous expliquons le réseau électrique de la maison.

Voici notre guide pour comprendre l’installation électrique d’un logement.

ensemble d'éléments électrique

Quels sont les éléments d'une installation électrique ?

Réseau public et privé

Il faut distinguer le réseau électrique public du réseau électrique privé (ou domestique) qui est constitué par l’ensemble du circuit électrique d’une maison ou d’un logement.

Le réseau électrique public sert à l’alimentation de tous les réseaux électriques privés. Il est géré par votre distributeur d’électricité qui se charge de réaliser le branchement de votre maison au câble du réseau électrique public. Le distributeur vous fournit 2 équipements : le compteur ou tableau de comptage et le disjoncteur général abonné. Ils sont tous les 2 plombés pour que seul votre distributeur puisse intervenir dessus. Cela garantit ainsi votre sécurité et évite toute modification inappropriée (ou trafic). Le point de jonction entre le réseau public (en bleu sur le schéma ci-dessous) et l’installation privée (en rouge) se situe à la sortie de votre disjoncteur général abonné et non au niveau de la délimitation de votre propriété.

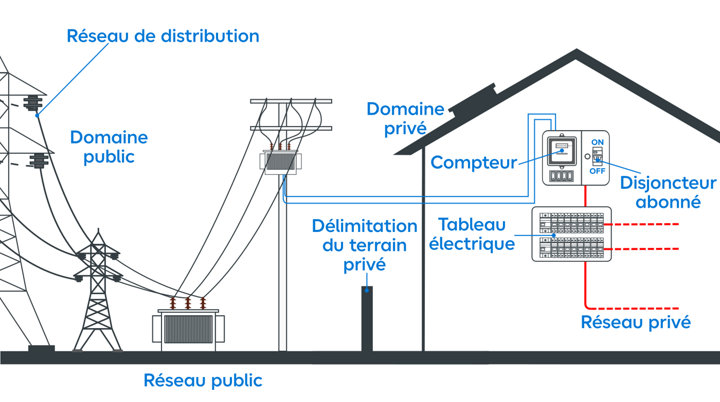

Schéma réseau électrique public et privé

Quels sont les éléments du réseau électrique ?

Le réseau électrique de la maison ou du logement démarre donc à la sortie du disjoncteur général abonné et se compose de plusieurs éléments : un tableau électrique, un tableau de communication, du fil ou du câble conducteur, des prises et des interrupteurs.

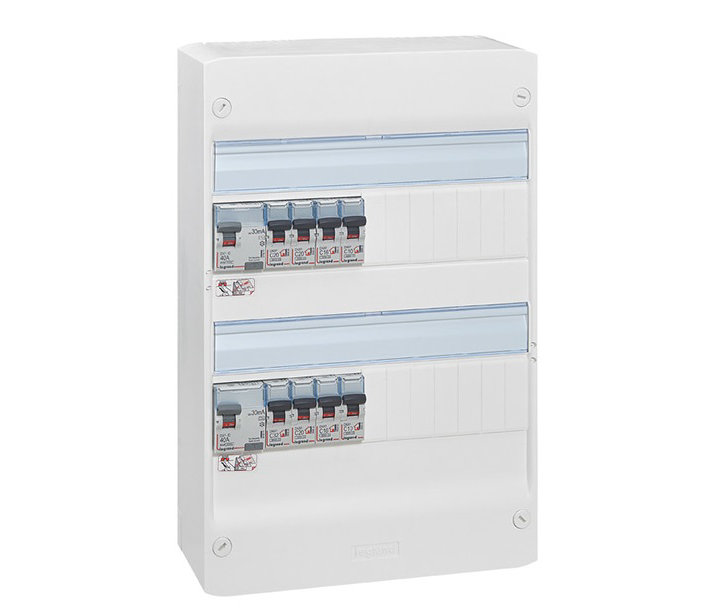

Tableau électrique

- Un tableau électrique et un tableau de communication

Le tableau électrique réunit les dispositifs de protection de votre installation électrique (disjoncteur, interrupteur différentiel) et constitue le point de départ de tous les circuits électriques de votre logement.

Le tableau électrique assure la distribution du courant fort de votre installation domestique.

Ce tableau est complété par un tableau de communication dédié à la distribution des courants faibles (internet, téléphone…).

Le tableau électrique principal peut être relié à un tableau électrique secondaire faute de place sur le principal ou suite à des travaux d’aménagement ou d’agrandissement.

Le tableau secondaire répond à des normes identiques au tableau principal, mais le calibre des disjoncteurs et la section du câble électrique d’alimentation dépendent du tableau principal.

Tout savoir sur le tableau électrique

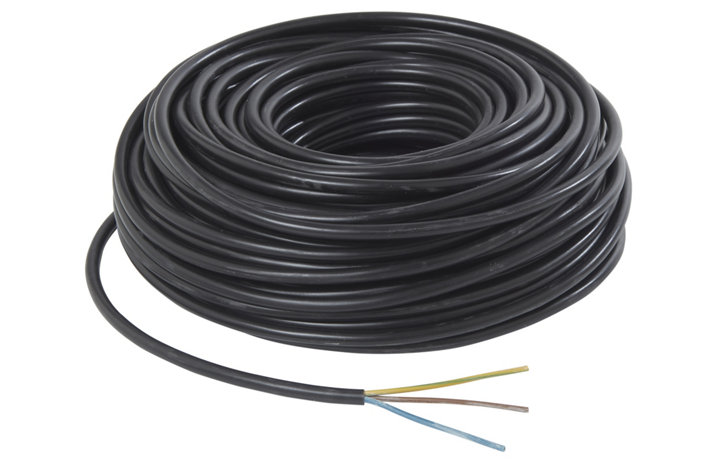

Rouleau gaine électrique

- Des conducteurs

Ils permettent de conduire l’électricité à partir du tableau électrique vers les différentes pièces de votre habitation.

Ces conducteurs peuvent être des fils ou des câbles (un câble étant composé de plusieurs fils électriques regroupés dans une gaine).

Ils transportent l’énergie électrique nécessaire au fonctionnement des équipements et de chaque appareil.

Tout savoir sur les conducteurs

- Des prises

Les prises constituent la finalité de l’installation électrique et permettent d’alimenter en énergie vos équipements électriques.

Le circuit des prises électriques répond à des normes tant en quantité de prises par circuit que dans la nécessité d’un branchement à la terre ou la section de fil à utiliser. Des prises sont également destinées à distribuer le système de communication (internet, télévision).

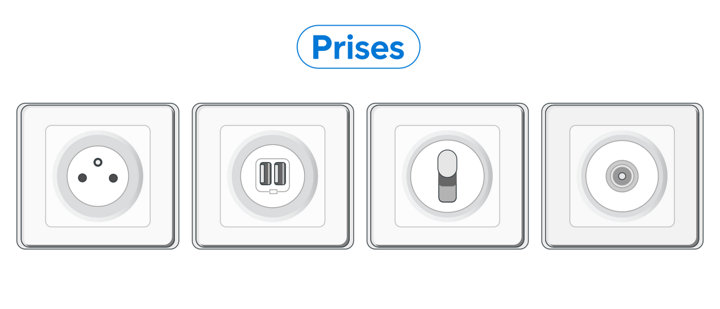

Schéma 4 types de prises

- Des interrupteurs

Un interrupteur sert à alimenter en énergie électrique un éclairage ou un appareil et à interrompre le flux d’électricité. Dans une maison ou un logement, un interrupteur sert généralement de point d’allumage pour le circuit lumière ou circuit d’éclairage.

À noter qu’une prise électrique qui est commandée par un interrupteur appartient au circuit d’éclairage.

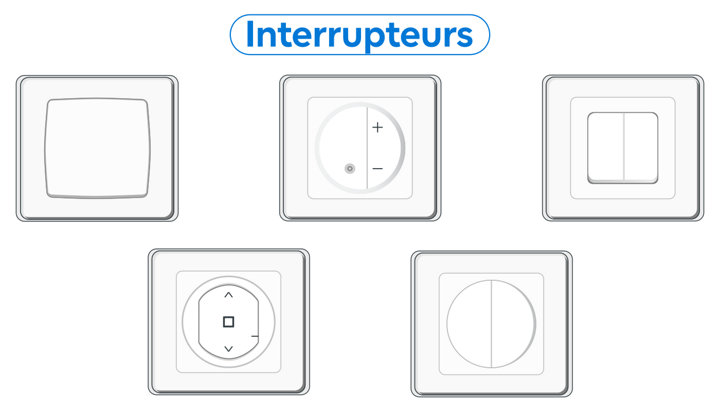

Schéma 5 types d'interrupteurs

La sécurité de votre installation

En cas de fuite de courant, plusieurs éléments ont pour but d’assurer votre sécurité et la protection contre les risques d’électrocution ou d’électrisation : la mise à la terre, la liaison équipotentielle, le parafoudre, les disjoncteurs et les interrupteurs différentiels. La norme NF C 15-100 précise toutes les règles d’installation pour ces éléments de protection que ce soit pour un logement neuf ou lors de travaux de rénovation.

- La mise à la terre

Les normes imposent une mise à la terre de votre installation électrique, c’est ce qui permet le bon fonctionnement des disjoncteurs différentiels. Elle assure une liaison entre chaque circuit de votre installation électrique et le sol.

Elle est associée au dispositif différentiel qui comprend les disjoncteurs ou interrupteurs différentiels dédiés à chaque circuit électrique de votre maison. Cette liaison permet l’évacuation d’un courant de fuite et la protection des personnes en orientant cette énergie électrique vers le sol.

En cas de fuite d’électricité (défaut d’isolement) ou de « courants de fuite » :

• La mise à la terre évacue l’énergie électrique vers le sol au lieu de se reporter sur les éléments potentiellement conducteurs de votre installation (appareil électroménager par exemple).

• Le dispositif différentiel (disjoncteurs et interrupteurs type AC et A) assure la mise hors tension du circuit touché par une fuite d’électricité et permet la protection de votre installation et des personnes.

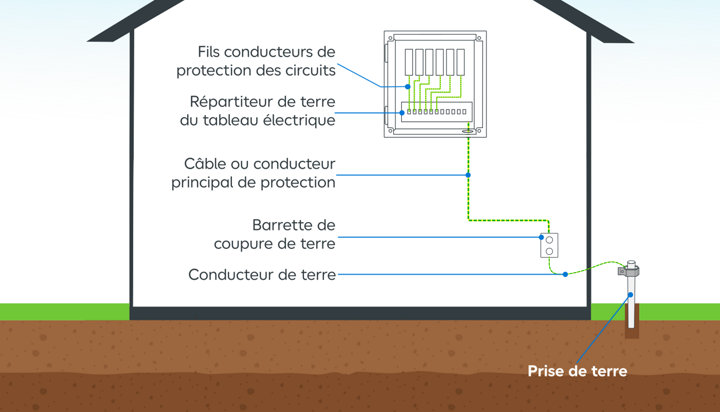

Schéma fonctionnement mise à la terre

La mise à la terre comprend donc :

• Les conducteurs de protection des circuits : Il s’agit d’un fil de cuivre souple ou rigide (présentant une gaine protectrice jaune/vert) qui relient vos prises et points d’éclairage au répartiteur de terre de votre tableau électrique. Chaque prise de la maison doit intégrer un branchement avec un fil relié au répartiteur du tableau.

Le répartiteur de terre du tableau électrique (ou bornier de terre) : Aussi appelé bornier, c’est une barrette (verte) avec des connectiques sur laquelle on regroupe toutes les liaisons assurées par le fil de terre (circuits électriques…). Ce répartiteur assure la connexion du conducteur principal de protection avec tous les circuits. C’est le point de jonction des fils de terre de l’installation électrique de votre maison vers le câble principal de protection.

• Le conducteur principal de protection : Il s’agit d’un épais fil de cuivre rigide (présentant une gaine protectrice jaune/vert) qui permet de raccorder la barrette de coupure au répartiteur situé dans le tableau électrique.

• La barrette de coupure de terre : Également appelée barrette de mesure ou borne principale de mise à la terre, c’est une platine métallique qui assure la connexion entre le conducteur de terre et le conducteur principal de protection en liaison avec votre tableau électrique. La présence de cette barrette sur le circuit permet à un professionnel de contrôler facilement la résistance et donc l’efficacité de la protection. Selon la norme, la prise de terre doit avoir une valeur de résistance maximale de 100 ohms.

Le conducteur de terre : Ce fil torsadé nu en cuivre de gros diamètre raccorde la prise dans le sol à la barrette de coupure.

• La prise de terre : C’est le point de contact avec le sol. La méthode la plus courante, dite du piquet de terre, consiste à installer verticalement un ou plusieurs piquets en acier galvanisé dans le sol et à les raccorder au conducteur de terre. L’autre option, appelée méthode du fond de fouille, s’effectue en installant les conducteurs horizontalement dans la terre.

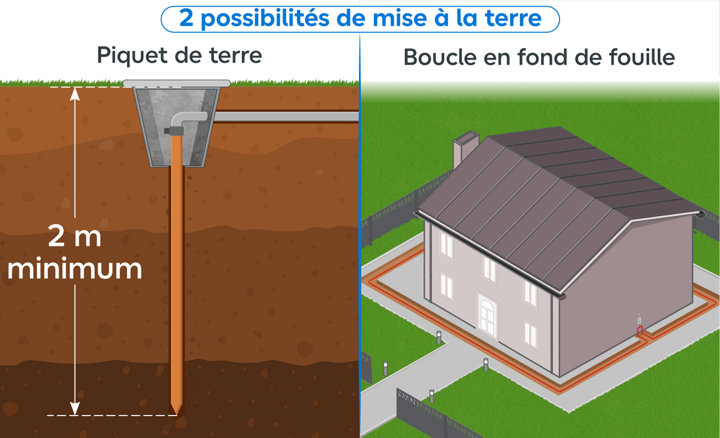

Schéma 2 possibilité mise à la terre piqet et boucle fond de fouille

- La liaison équipotentielle

Votre maison ou votre logement comporte divers éléments métalliques qui bien que dénués de branchement électrique peuvent devenir conducteurs en cas de fuite d’électricité et donc dangereux si vous les touchez.
Le but de la liaison équipotentielle est de relier toutes les parties métalliques de votre habitation à la terre afin d’éviter les différences de potentiel, c’est-à-dire les différences de tension.

Une liaison équipotentielle doit notamment être réalisée sur une baignoire en fonte, une fenêtre en aluminium, un tuyau ou une canalisation (eau, gaz, chauffage)… Pour ce faire, il faut fixer un fil de terre en cuivre (ou en aluminium) sur la partie métallique de l’équipement et le connecter ensuite au répartiteur dans le tableau électrique.

Important

Afin de garantir l’intégrité de la liaison équipotentielle et de supporter l’intensité maximale du défaut électrique, il est nécessaire que la section des fils de terre soit identique à celle de l’alimentation électrique (dans la pièce concernée).

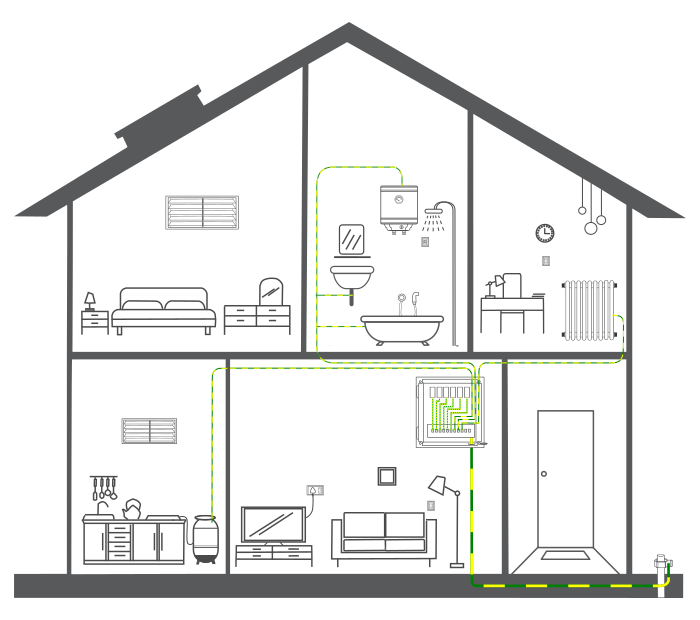

Schéma mise à la terre d'une maison

Il existe 2 liaisons équipotentielles obligatoires :

• La liaison équipotentielle principale : Elle relie toutes vos canalisations d’eau, de gaz, de chauffage ainsi que vos huisseries métalliques à la terre (volets roulants, portes métalliques, etc.).

• La liaison équipotentielle supplémentaire ou locale de la salle de bain ou d’une pièce d’eau : Les normes imposent une liaison équipotentielle dans la salle de bain. Comme c’est une pièce humide, la conductivité et les risques d’électrocution sont accrus.

Il est donc très important d’effectuer un branchement entre tous les éléments métalliques de la salle de bain et la terre :
• Canalisations de chauffage
• Tuyaux de vidange et d’alimentation en eau
• Baignoire en fonte
• Receveur de douche, vasque ou lavabo si l’évacuation est métallique
• Huisseries métalliques
• Sèche-serviettes

Il existe cependant des exceptions :
• Les grilles d’aération
• Les radiateurs électriques de classe II, car ils sont eux-mêmes isolés
• Les radiateurs alimentés par des canalisations isolantes de type PER
• Les robinetteries reliées à des canalisations de type PER

- Le parafoudre

Le parafoudre protège votre installation électrique et vos éléments de télécommunication des surtensions générées par la foudre. Installé en tête d’installation électrique (après le disjoncteur abonné), il permet de limiter les effets d’une tension excessive ou surtension en évacuant celle-ci dans le sol.
Le parafoudre est à différencier du paratonnerre qui protège votre habitation des impacts directs de la foudre.

La norme impose la présence d’un parafoudre si vous remplissez au moins un de ces critères :

• Si votre habitation est équipée d’un paratonnerre.
• Si votre habitation est située en zone AQ2 et alimentée entièrement ou partiellement par un réseau basse tension aérien. Dans la zone AQ2, le niveau de risque de foudre dépasse les 25 jours par an. La densité de foudroiement et les risques de surtension y sont donc plus élevés.
• Si la sécurité des personnes est en jeu (équipement de médicalisation à domicile, alarme intrusion, alarme incendie…).
Toutes les zones géographiques ne sont pas concernées de la même façon par l’obligation d’installer un parafoudre :

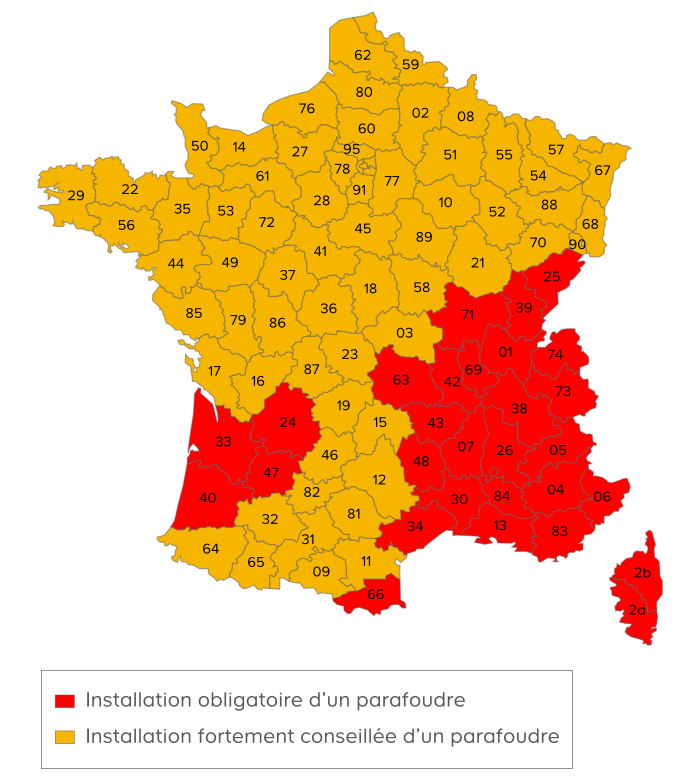

Carte France avec régions rouge obligatoire et orange fortement conseillé

- Les disjoncteurs divisionnaires et les interrupteurs différentiels

Le tableau électrique d’une maison ou d’un logement est équipé de 2 systèmes de protection pour assurer à la fois la sécurité des personnes et des appareils : les disjoncteurs divisionnaires et les interrupteurs différentiels.

L’interrupteur différentiel protège les personnes en repérant un court-circuit ou une fuite d’électricité. Il déclenche alors l’arrêt de l’alimentation électrique.
Un disjoncteur divisionnaire a pour fonction de repérer une surcharge ou une tension excessive sur un circuit. Il protège les appareils et les équipements.

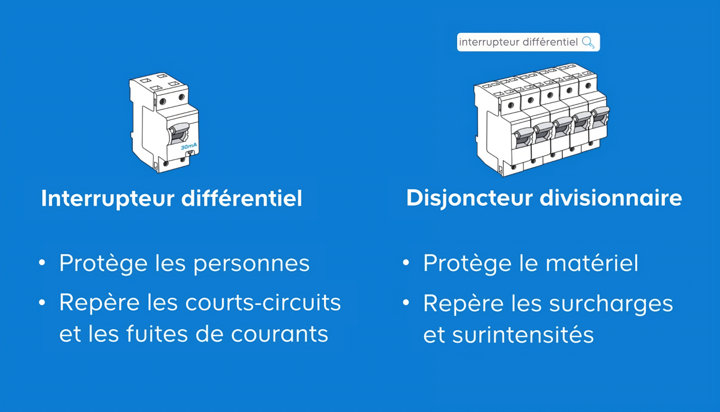

Interrupteur différentiel et disjoncteur divisionnaire

Évaluer les besoins en puissance électrique

La bonne info

Lors de la souscription de votre contrat de fourniture d’électricité, le distributeur évaluera avec vous le niveau de puissance à délivrer en vous posant des questions sur votre logement et ses équipements. En fonction de la puissance que vous souscrirez, le prix de l’abonnement ne sera pas le même. Notez qu’il est possible de réduire gratuitement une puissance souscrite trop élevée, mais pas le contraire.

Avant de souscrire votre abonnement, vous devez déterminer la puissance dont vous avez besoin pour alimenter l’ensemble de vos équipements électriques. En effet, votre distributeur d’électricité dimensionne votre compteur pour laisser transiter une puissance maximale mesurée en kilo Volt Ampère (kVA). Si vous sollicitez le réseau au-delà, par exemple en faisant fonctionner simultanément trop d’appareils gros consommateurs, votre disjoncteur général coupera l’électricité du fait du manque de puissance.

Les éléments déterminants à prendre en compte sont le type de chauffage et l’isolation de votre logement, le mode de production d’eau chaude (un chauffe-eau électrique est énergivore) et le nombre ainsi que le type d’équipements électroménagers (lave-vaisselle, sèche-linge, congélateur…).

Ce tableau vous aidera à évaluer vos besoins :

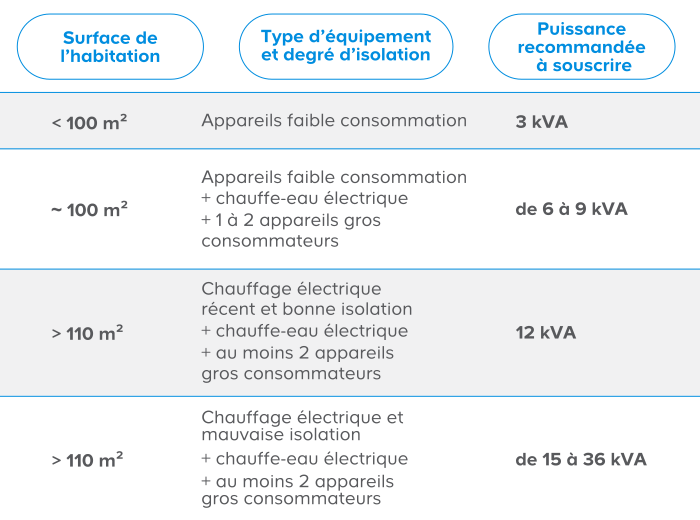

Tableau surface habitation, type équipement, dégré isolation et puissance recommandée

Vous avez la possibilité d’installer un délesteur sur votre installation. Cet appareil permet de gérer l’utilisation de la puissance délivrée sur l’ensemble de vos circuits en coupant momentanément certaines alimentations au profit d’autres, en cas de forte sollicitation. Ce dispositif permet d’éviter de dépasser la puissance souscrite et que l’installation ne disjoncte.

Concevoir un schéma d’installation électrique

La bonne info

Les grandes marques proposent des logiciels gratuits, généralement destinés à un public professionnel, qui vous aideront à concevoir votre installation électrique.

Important

Veillez à ne pas surcharger vos circuits si vous souhaitez installer des prises ou des points d’éclairage supplémentaires. De l’épaisseur des conducteurs (appelée section et exprimée en mm²) dépendra le nombre possible d’équipements à raccorder sur un même circuit.

Pour réaliser votre schéma d’installation électrique, vous avez besoin d’un plan de votre habitation. La première étape consiste à établir votre plan d’implantation électrique, puis à déterminer chaque circuit dans la maison ou le logement.

- Le plan d’implantation électrique

Dans un premier temps, vous allez déterminer l’emplacement de votre tableau électrique, de préférence dans votre entrée ou dans un emplacement facile d’accès, avec la liaison à la terre. Vous placerez ensuite dans chaque pièce les points d’éclairage, les prises et les interrupteurs à l’aide de symboles électriques.

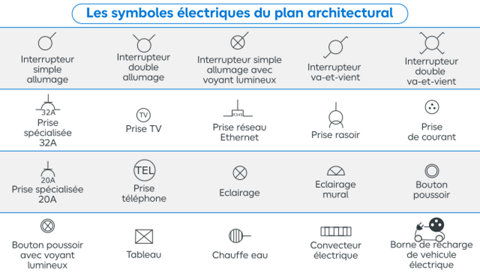

Tableau symboles électriques du plan architectural

Les équipements électriques ou appareils électroménagers nécessitant un circuit spécialisé sont également déterminés par des symboles. Pensez à identifier ces appareils sur votre plan d’installation et à anticiper de futurs équipements.

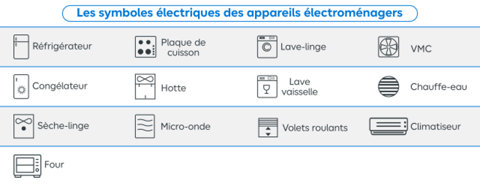

Tableau symboles électriques électroménagers

La norme NF C 15-100 impose des règles strictes pour l’aménagement électrique d’une pièce d’eau (salle de bain, toilettes, cellier avec évier, etc.), en raison de la conductivité accrue dans ces pièces humides.

- Nombre de prises électriques

La norme électrique NC C 15-100 impose un nombre minimum de prises électriques et de commandes d’éclairage par pièce dans un logement neuf ou lors de travaux de rénovation importants.

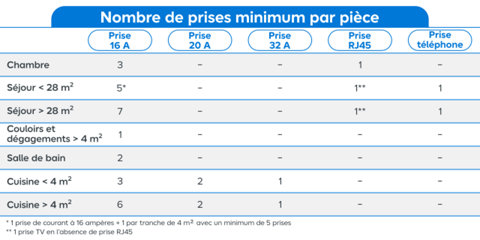

Tableau nombre de prises minimum par pièce

À noter qu’il existe une hauteur minimum d’installation d’une prise électrique qui est fonction de son intensité. Une prise électrique de moins de 20 A doit être installée à une hauteur minimum de 5 cm tandis qu’une prise de plus de 20 A nécessite une installation à au moins 12 cm au-dessus du sol fini.

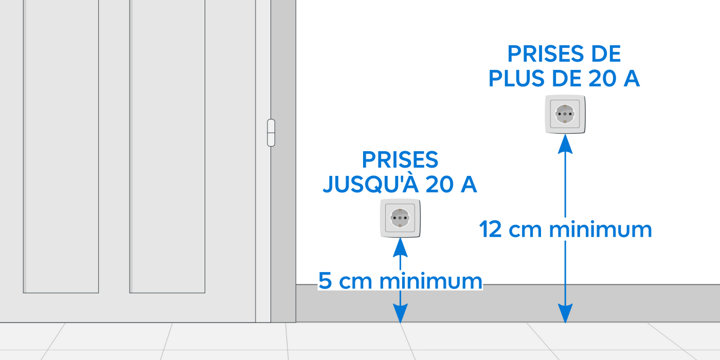

Schéma distance entre sol et prise jusqu'à 20 A et prise plus de 20 A

- Nombre de prises ou d’éclairage par circuit

Sur un circuit électrique câblé avec des conducteurs de section de 1,5 mm² et protégé par un disjoncteur de 16A maximum, vous pouvez installer jusqu’à 8 prises. Pour un circuit câblé en fils de section de 2,5 mm² et protégé par un disjoncteur de 20A, le nombre maximum de prises est de 12.

Pour l’éclairage câblé en 1,5 mm² avec un disjoncteur de 16A, le nombre maximum de points lumineux ne doit pas dépasser 8 (applique, plafonnier, etc.). Découvrez ainsi le nombre de prises et de points d’éclairage à ne pas dépasser.

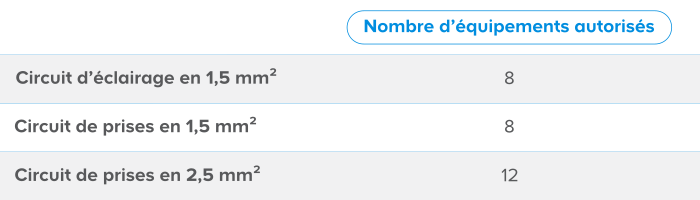

Tableau nombre équipements autorisés selon circuit

Déterminer les circuits électriques

La bonne info

Dans le neuf, la norme prévoyait l’installation d’un compteur de la consommation de chauffage électrique sur le tableau afin de mieux réaliser des économies d’énergie. L’apparition des compteurs connectés permet de se passer d’un tel équipement si vous pouvez estimer votre consommation électrique par un logiciel.

Après avoir implanté tous vos équipements sur votre plan, vous devez définir la nature et le nombre de vos circuits électriques en vous référant aux prescriptions de la norme électrique NF C 15-100.

Procédez pièce par pièce puisque les règles diffèrent selon leur destination.

On distingue 3 types de circuits dans une habitation : les circuits de commande d’éclairage, les circuits de prises de courant et les circuits spécialisés. Vous devez également implanter votre liaison équipotentielle.

- Les circuits de commande d’éclairage

Ceux-ci peuvent prendre plusieurs formes : simple allumage, double allumage, va-et-vient, minuterie, télérupteur.

Le tableau ci-dessous récapitule les prescriptions de la norme pour les circuits d’éclairage.

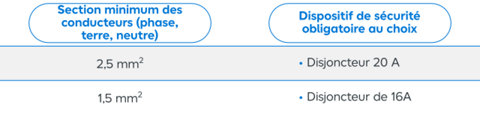

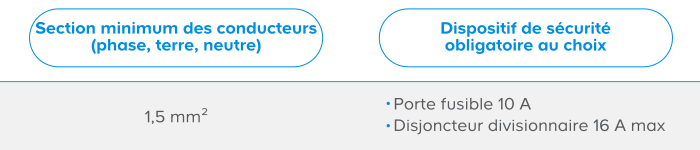

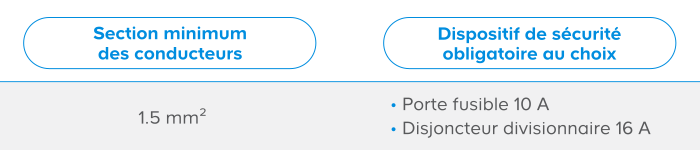

Tableau section minimum et dispositif de sécurité obligatoire

- Les circuits de prises de courant

Le tableau ci-dessous récapitule les prescriptions de la norme pour les circuits de prises de courant.

Tableau section minimum et dispositif de sécurité obligatoire

- Les circuits spécialisés

Les gros appareils électroménagers, ainsi que d’autres équipements de l’habitation ayant une puissance élevée, requièrent un circuit spécialisé. Voici un tableau récapitulatif des prescriptions de la norme pour raccorder vos équipements électriques.

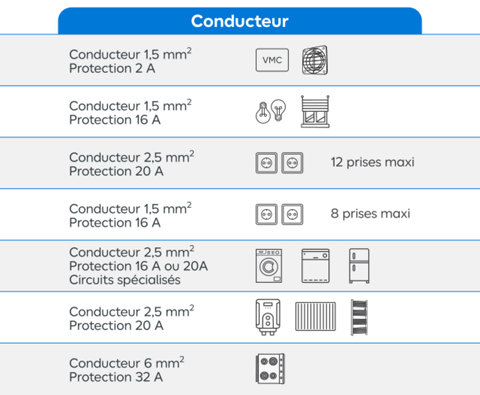

Tableau des conducteurs

- Les appareils électroménagers

Retrouvez ci-dessous les schémas d’installation de vos appareils électroménagers selon les prescriptions de la norme.

Un réfrigérateur ou un congélateur doit être relié par des conducteurs de 2,5 mm², un branchement à la terre, une protection par un disjoncteur de 20 A et la présence d’un disjoncteur différentiel 30 mA de type AC.

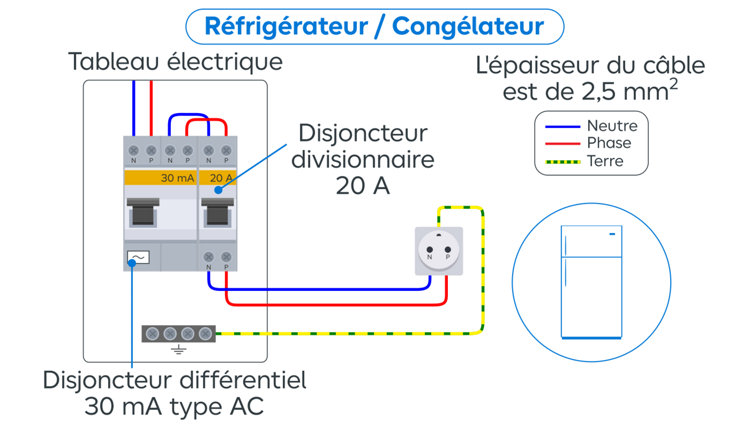

Schéma circuit pour réfrigérateur / Congélateur

Le lave-linge, le lave-vaisselle, le sèche-linge ainsi que le four doivent être câblés avec des conducteurs de 2,5 mm², un branchement à la terre, une protection par un disjoncteur de 20 A et la présence d’un disjoncteur différentiel 30 mA de type AC.

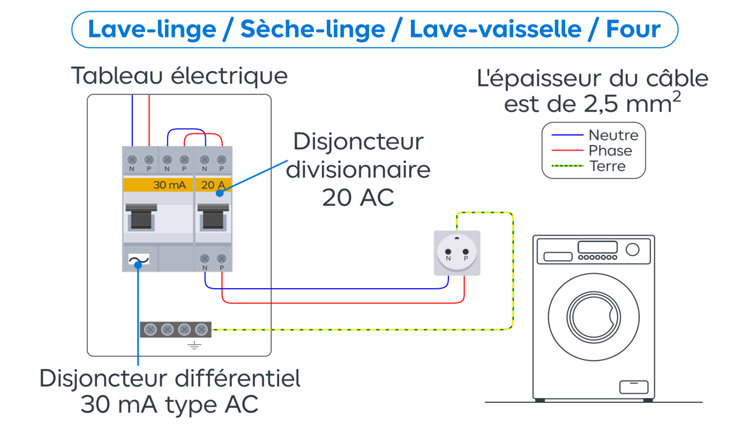

Schéma circuit pour lave-linge, sèche-linge, lave-vaisselle et four

La plaque de cuisson ou les plaques à induction doivent être branchées sur un circuit spécialisé avec des fils de 6 mm² de section, avoir une protection par un disjoncteur de 32 A et par un disjoncteur différentiel 30 mA de type A.

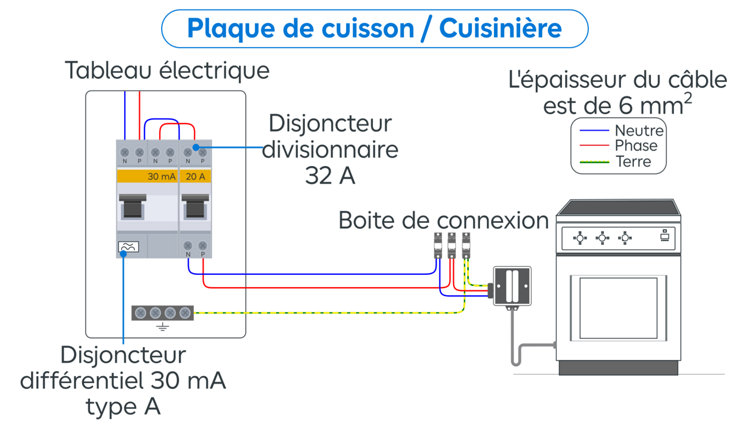

Schéma circuit pour plaque de cuisson et cuisinière

- Le chauffage électrique

Tous vos circuits de chauffage doivent être reliés au même dispositif différentiel. Le nombre de radiateurs par circuit dépend de la puissance totale des radiateurs installés. Vous devez prévoir un disjoncteur par tranche de limite de puissance. Par exemple pour 9000 W, il faut 2 circuits avec un disjoncteur de 20 A.

Voici les prescriptions de la norme pour le chauffage électrique :

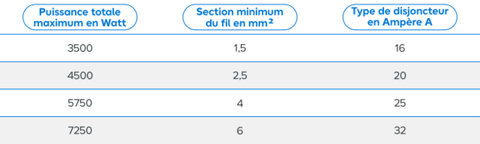

Tableau puissance max section minimum et type disjoncteur en A

- Les volets roulants

L’alimentation électrique des moteurs de volets roulants fait aussi l’objet d’un circuit spécialisé dans les normes de l’installation d’une maison. Il peut être câblé avec des conducteurs de section 1,5 mm² et protégé par un disjoncteur de 16 A voire avec du 2,5 mm² et un disjoncteur de 20 A. Dans tous les cas, il est conseillé de diviser en 2 le circuit des volets roulants pour éviter les conséquences d’un dysfonctionnement. Cela évite d’avoir tous les volets bloqués.

Le tableau ci-dessous récapitule les obligations pour les volets roulants :

Tableau section minimum et dispositif de sécurité obligatoire

Le diagnostic électrique obligatoire

C’est un diagnostic qui évalue l’état des installations électriques d’un logement ou d’une maison en vérifiant différents points de sécurité. Il permet d’évaluer les risques auxquels peuvent être exposés les personnes et les biens. Le diagnostic est obligatoire lors de la vente d’une maison ou d’un appartement ayant une installation électrique de plus de 15 ans. Il est également exigé lors du renouvellement d’un bail d’une habitation avec une installation électrique de plus de 15 ans.

Il peut être remplacé par un certificat de conformité ou CONSUEL de moins de 3 ans. Ce diagnostic valable 3 ans doit être réalisé par un professionnel ou un organisme agréé et est valable 3 ans.

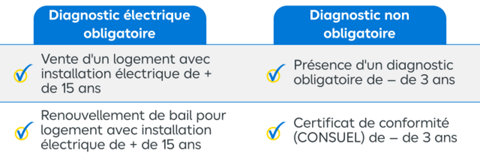

Tableau section minimum et dispositif de sécurité obligatoire

Une fois votre schéma d’implantation défini, ainsi que la répartition des prises et des circuits, vous pouvez passer à la réalisation de votre installation électrique. Si vous souhaitez vous lancer, faites-vous conseiller par un professionnel, mais vous pouvez commencer par la mise à la terre qui est accessible à un bricoleur débutant.

Pour toutes vos questions sur le réseau électrique, nos experts en magasin sont à votre écoute et vous accompagnent dans vos projets.
