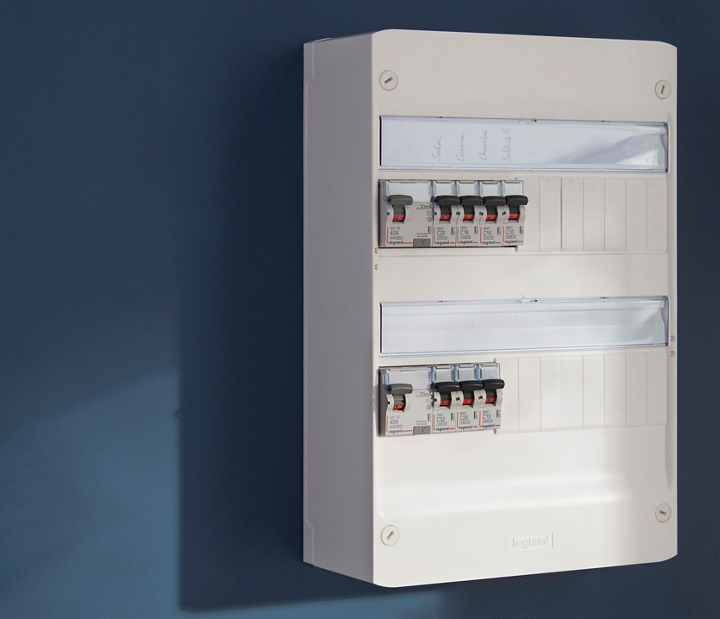

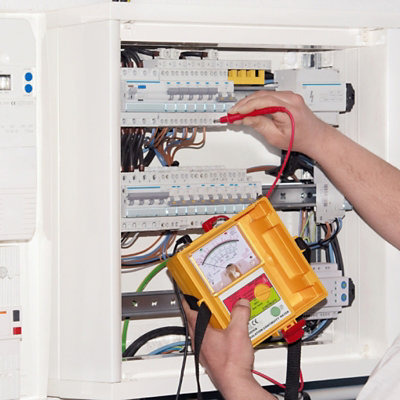

Choisir un tableau électrique
Quel tableau électrique choisir ?
Situé après le disjoncteur général (à proximité immédiate de votre compteur), le tableau électrique regroupe les modules de protection de l’installation électrique de la maison. Également appelé tableau de répartition, c’est le point de départ de tous les circuits électriques de votre logement.
Le tableau électrique assure la distribution de l’électricité en toute sécurité et est équipé à cette fin d’interrupteurs et de disjoncteurs. Il permet de répartir le courant fort de votre installation. Il doit être complété par un tableau ou coffret de communication pour la distribution des courants faibles alimentant votre réseau de communication (internet, téléphone…). Pour faire le choix de votre tableau électrique, vous devez tenir compte de différents critères : nombre de rangées, pré-câblé, pré-équipé, taille et équipements de la maison, lieu d’installation, etc.
Ce guide vous permet de choisir un tableau électrique en fonction de vos besoins et des normes de sécurité.
Quels sont les critères de choix d'un tableau électrique ?
Pour la sécurité de votre installation et des occupants, il est important de faire le choix d’un matériel électrique aux normes NF. Pour ces mêmes raisons de sécurité, respectez la norme NF C 15-100 qui recense toutes les obligations autour du tableau électrique.
Où implanter votre tableau électrique : l’ETEL (l’espace technique logement) et la GTL (gaine technique de logement)
- Différence entre ETEL et GTL
La norme NF C 15-100 définit un espace, appelé ETEL (espace technique logement), destiné à accueillir votre disjoncteur général d’abonné, votre tableau électrique et votre coffret de communication. L’ensemble formé par ces équipements (commande, protection et coffret de communication) est appelé GTL (Gaine Technique Logement).

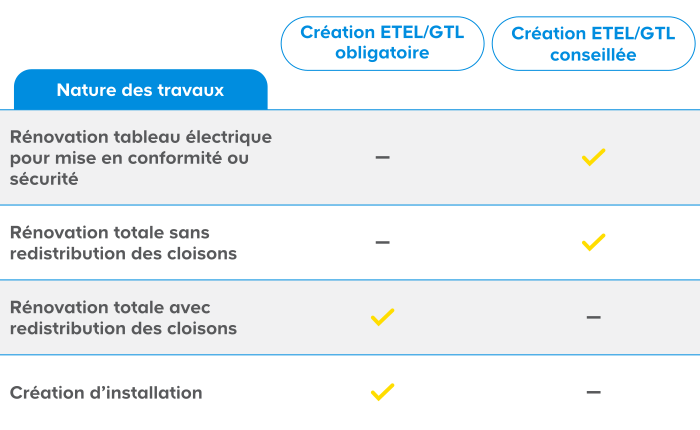

Selon la nature des travaux que vous effectuez sur l’installation électrique de votre maison ou de votre logement, vos obligations varient :
- Dimensions de l’ETEL
Selon la norme, l’ETEL doit mesurer au minimum 60 cm de large (largeur de la GTL + 10 cm), sur 25 cm de profondeur et sur une hauteur allant du sol au plafond. La gaine technique de logement (GTL) doit donc s’intégrer dans l’espace technique de logement (ETEL).
- Localisation de l’ETEL
L’ETEL doit être installé à l’intérieur de l’habitation et dans un lieu facile d’accès :
- Dans l’entrée de votre logement, ou tout autre lieu facile d’accès, couloir ou dégagement.
- Dans un local technique de la maison facile d’accès.
La norme définit également les endroits où il est interdit ou déconseillé d’installer l’ETEL : placard, local poussiéreux ou difficile d’accès, escalier. Bien sûr, l’électricité d’un ETEL n’est pas compatible avec une installation dans une pièce d’eau.
Pour des raisons évidentes de sécurité, évitez également d’installer votre ETEL à proximité immédiate de canalisations.

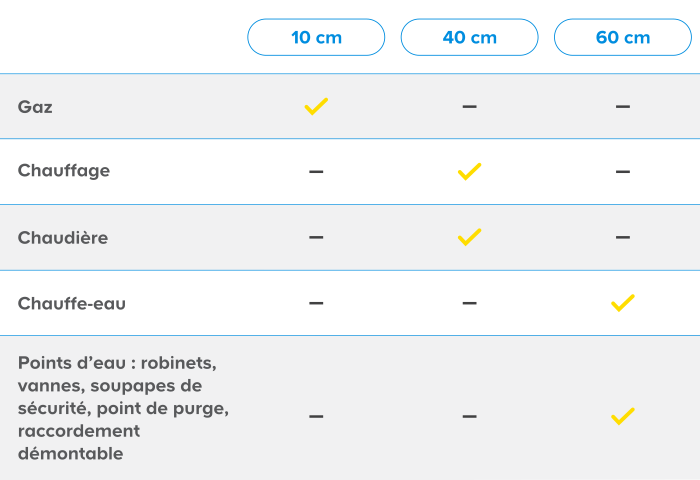

Ce tableau vous indique les distances minimales à respecter par rapport à vos canalisations ainsi qu’à certains équipements :
- Hauteur du tableau électrique dans la gaine technique de logement (GTL)
Avant de choisir votre tableau électrique, vous devez d’abord déterminer son emplacement dans la gaine technique de logement en fonction des prescriptions de la norme.
- La rangée la plus basse de votre tableau électrique doit se situer au minimum à 90 cm du sol et à 50 cm dans le cas d’un coffret avec porte. C’est une sécurité pour éviter que la manipulation soit accessible à un enfant.
- Vos dispositifs de protection (interrupteurs et disjoncteurs) doivent être placés à une hauteur comprise entre 90 et 180 cm.
- Pour le coffret de communication, les prises de communication doivent se situer entre 5 cm et 180 cm de haut. C’est la raison pour laquelle ces coffrets sont généralement positionnés en bas de la gaine technique de logement (GTL).

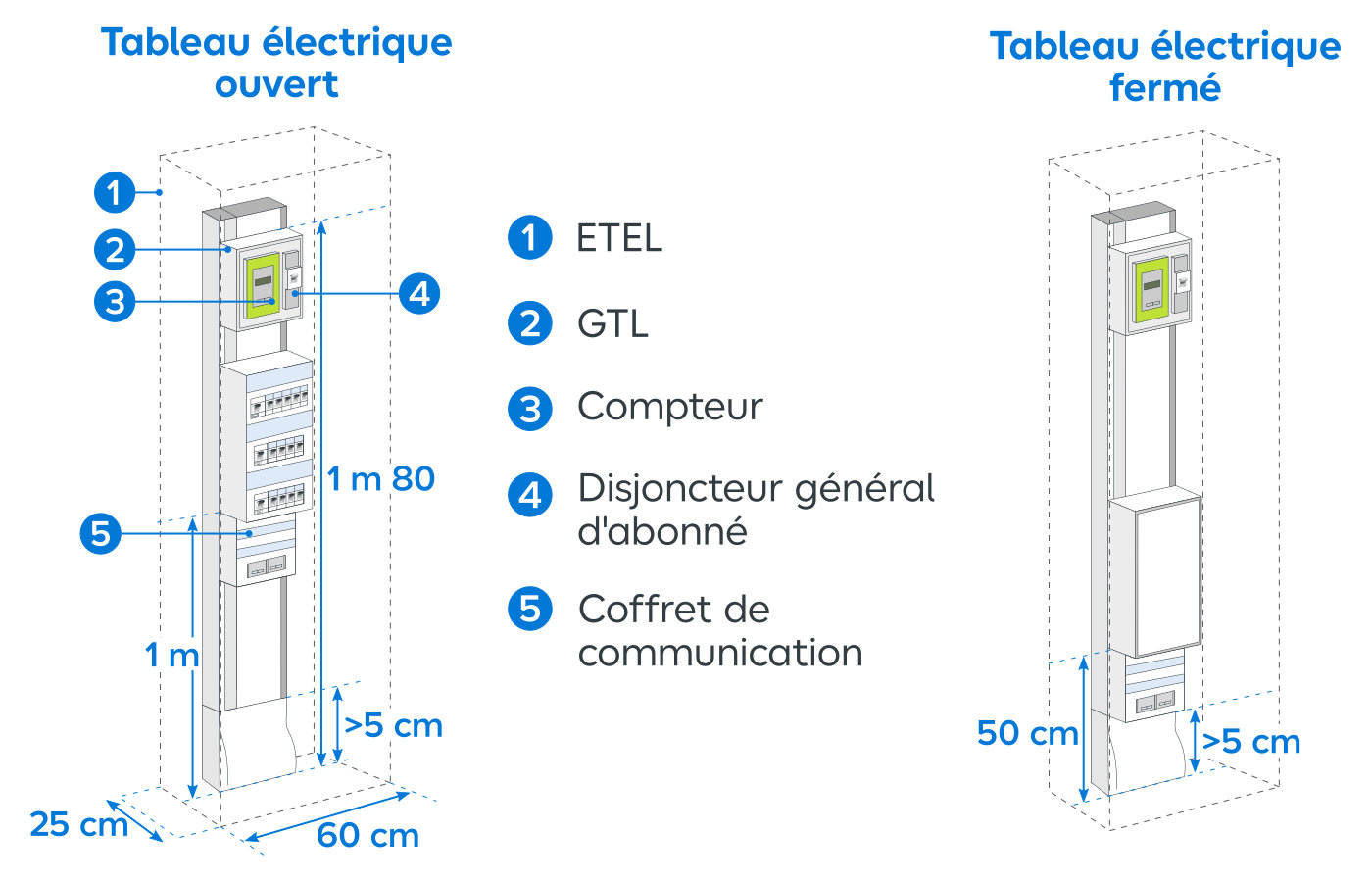

Voici un schéma récapitulatif des distances minimales à respecter pour l’ETEL :

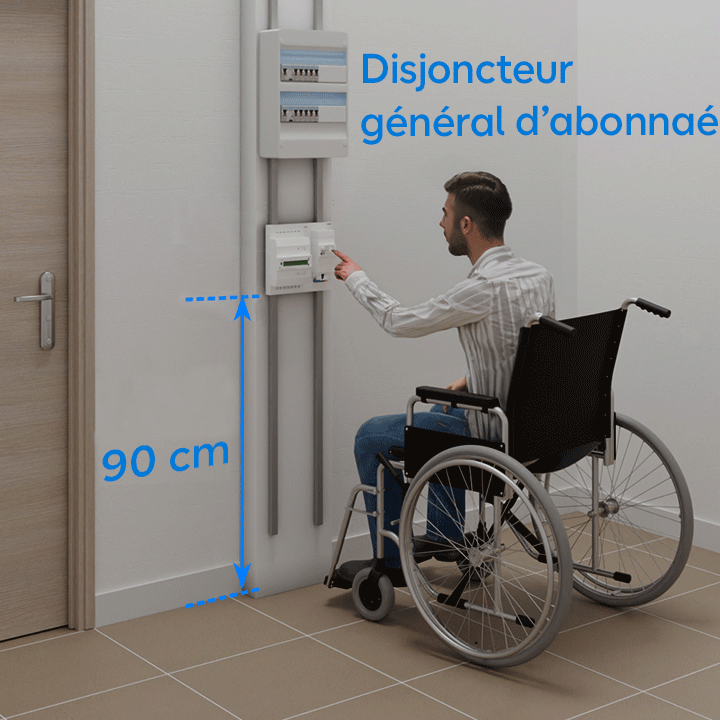

À noter que pour des raisons d’accessibilité l’installation du tableau électrique doit être réalisée à une hauteur différente dans un logement occupé par une personne en fauteuil roulant.
Dans ce cas, l’interrupteur d’urgence doit être abaissé à une hauteur entre 90 cm et 130 cm pour que l’électricité puisse être coupée facilement et rapidement.
Le schéma unifilaire du tableau électrique
Les normes pour les tableaux électriques imposent des équipements minimums tant en modules de protection qu’en places disponibles.
Pour cela, n’oubliez pas certaines règles de la norme NF C 15-100 :
- Au moins 2 interrupteurs différentiels (1 disjoncteur différentiel de type A + 1 disjoncteur différentiel de type AC)
- Une rangée par interrupteur différentiel
- Pas plus de 8 disjoncteurs divisionnaires après chaque interrupteur différentiel
- 1 circuit par disjoncteur
- 2 prises modulaires qui servent à alimenter en électricité le coffret de communication ou une box internet par exemple.
- 20 % d’emplacements disponibles et pas de rangées vides

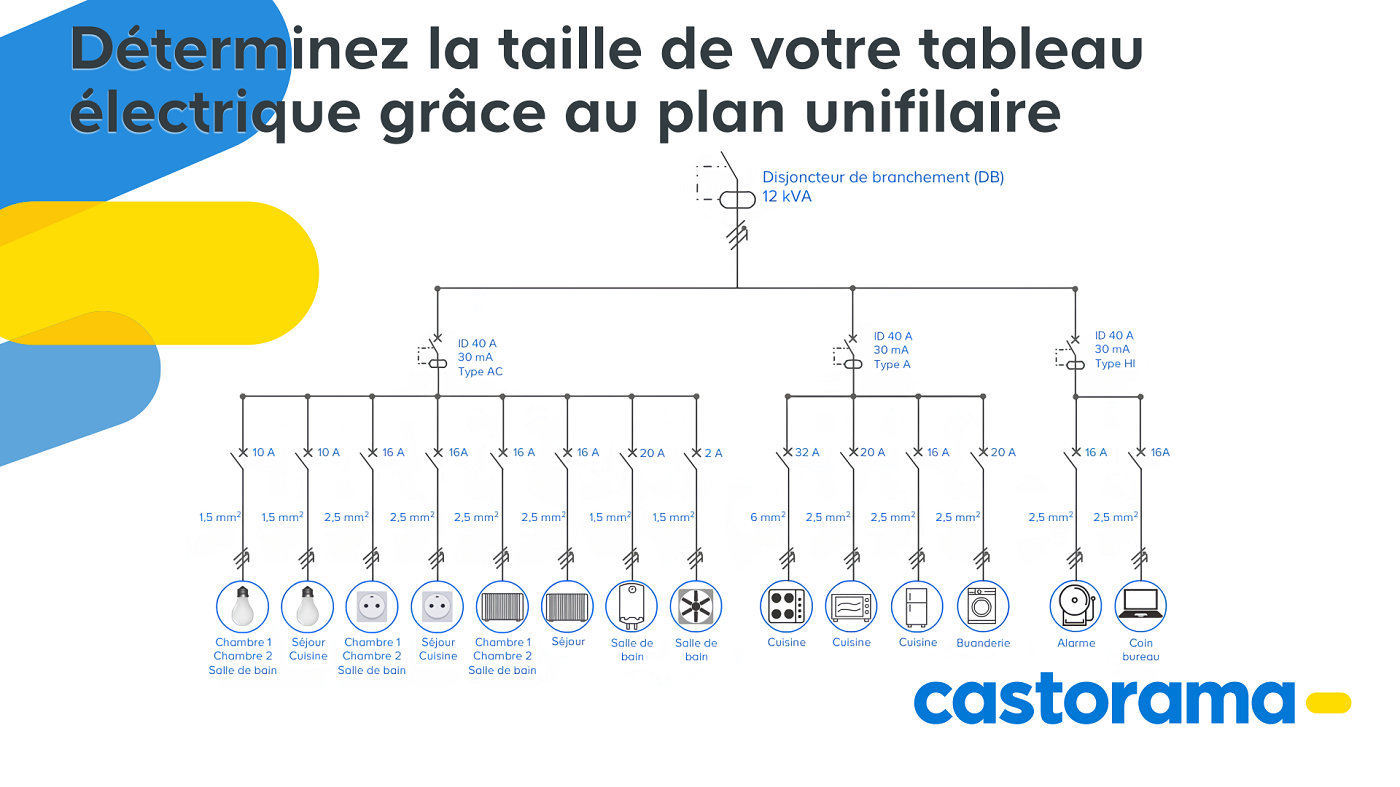

Avant de porter votre choix sur un modèle de tableau électrique, vous devez d’abord réaliser un schéma de votre tableau. Celui-ci vous permettra d’en définir la taille.
Pour toute rénovation, modification ou création d’une installation électrique, la norme impose la réalisation d’un plan des circuits connectés à votre tableau électrique. Ce plan avec chaque circuit est obligatoire et vous sera demandé pour tout contrôle, avis et certification de votre installation électrique par le Consuel.
Celui-ci va vous permettre de recenser tous les éléments électriques de votre logement et de définir les différents circuits.
Une fois les circuits définis, vous pouvez déterminer le nombre de disjoncteurs divisionnaires dont vous avez besoin, leur calibre et leur destination (éclairage, prises de courant, circuits spécialisés) selon les prescriptions de la norme NF C 15-100.
Vous opérerez ensuite la répartition des disjoncteurs divisionnaires entre les dispositifs de protection (interrupteur différentiel), ce qui vous permettra de définir le nombre de rangées dont vous aurez besoin dans votre tableau électrique, et donc de définir sa taille.
Bien sûr dans le cas d’un doute sur la protection d’un circuit ou l’organisation de votre installation, il est préférable de demander un avis à un professionnel pour plus de sécurité.
La taille du tableau électrique en fonction des modules
Afin de permettre l’éventuelle extension de votre installation électrique ou l’ajout d’équipements, vous devez laisser 20 % minimum d’emplacement libre dans tout le tableau de répartition. Il doit donc rester des caches en plastique pour incorporer de nouveaux modules ultérieurement.
En logement collectif, vous devrez laisser une réserve minimum de 6 modules.
Si vous souhaitez installer un tableau électrique secondaire, il existe des tableaux de plus petite taille, à une rangée comportant de 1 à 8 modules.
La taille de votre tableau électrique sera déterminée par vos besoins. Généralement dans le matériel électrique des grandes marques (Schneider, ABB, Legrand, etc.), le système d’espace est exprimé en modules. Les modules mesurent 17,5 mm.

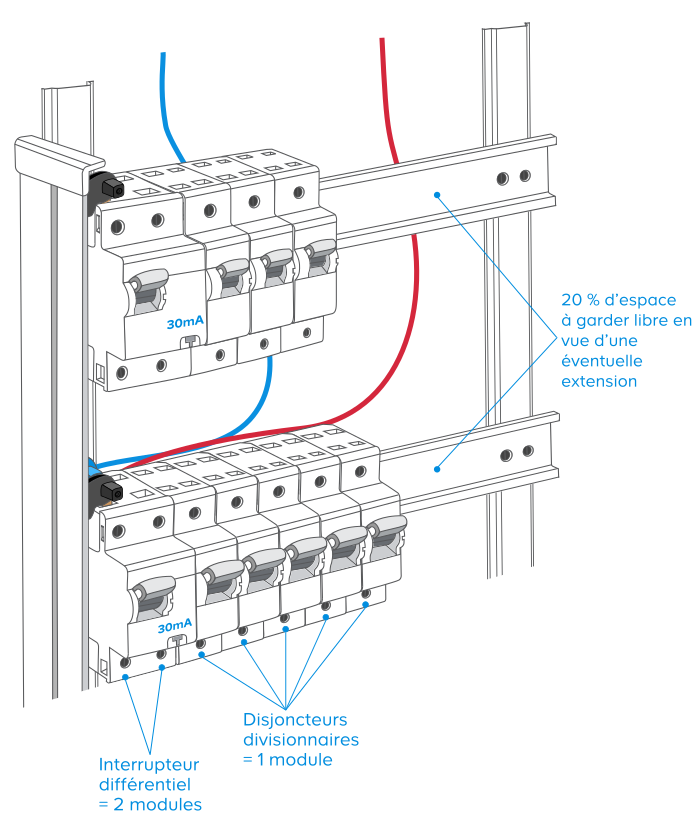

Le module peut se définir comme l’unité de mesure standardisée du tableau électrique.
Cette unité est également utilisée pour les disjoncteurs divisionnaires, interrupteurs différentiels et autres équipements que vous installerez sur chaque rangée de votre tableau.
Les notices des fabricants vous indiqueront leur taille exacte.
Cependant, généralement :
Interrupteur différentiel = 2 modules
Disjoncteur divisionnaire = 1 module
La largeur des tableaux électriques est habituellement standardisée pour 13 modules.
Ceci signifie qu’au-delà de 10 modules sur une rangée, vous devez ajouter une nouvelle rangée. Vous garderez ainsi 20 % de vos rangées libres pour accueillir de futurs appareils électriques ou équipements.

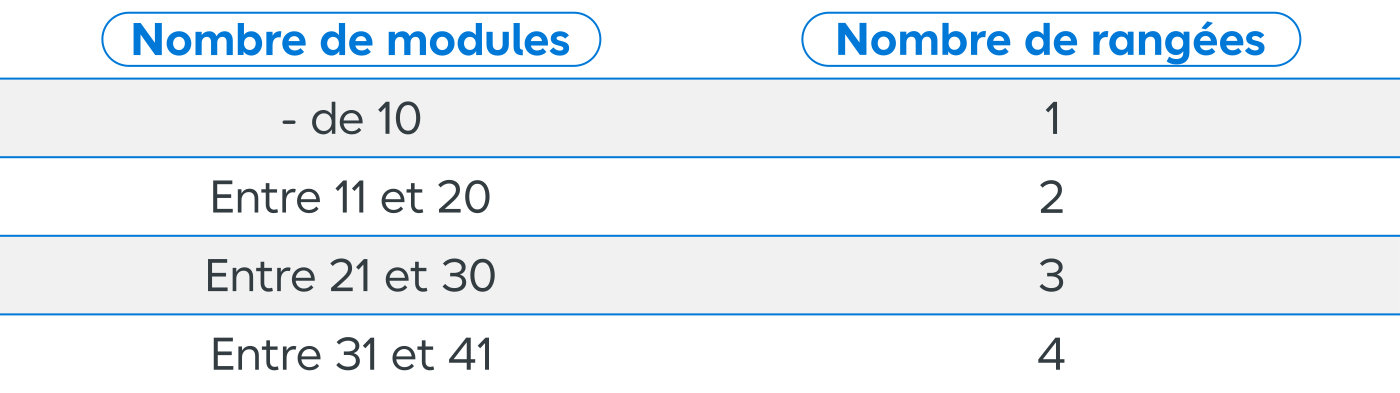

Ce tableau vous aidera à déterminer de combien de rangées de 13 modules dont vous avez besoin pour votre tableau électrique, en tenant compte des places libres à prévoir.Quelle taille de tableau électrique selon la superficie du logement ?

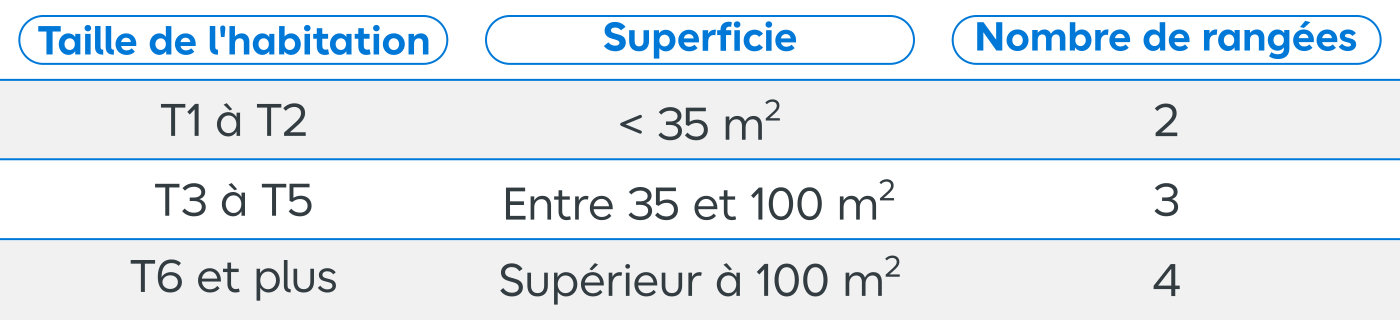

Pour simplifier votre calcul du nombre de rangées nécessaire pour votre logement, il existe des règles liées à la superficie qui permettent de définir le bon nombre de rangées pour votre tableau électrique.
- Pour un logement de type T1 ou T2 (superficie < 35 m²), un tableau avec 2 rangées devrait suffire.
- Pour un logement de type T3 à T5 (superficie entre 35 et 100 m² environ), 3 rangées sont suffisantes.
- Pour une maison ou une habitation avec une superficie supérieure à 100 m², 4 rangées devraient suffire
- Pour alimenter en électricité une extension ou un abri : un tableau avec une seule rangée permet de gérer l’installation électrique.
Bien sûr, si votre maison possède un chauffage électrique, des équipements particuliers, des volets électriques ou un éclairage exceptionnel, il est toujours préférable de prévoir une rangée supplémentaire.
La différence de prix chez les grandes marques (Legrand, Schneider, Nov’Elec, etc.) entre un tableau à 2 rangées ou à 3 rangées n’est pas très importante. Ainsi un tableau électrique Schneider RESI 9 à 2 rangées est au prix d’environ 40 € quand le modèle RESI 9 à 3 rangées est au prix de 50 euros environ.

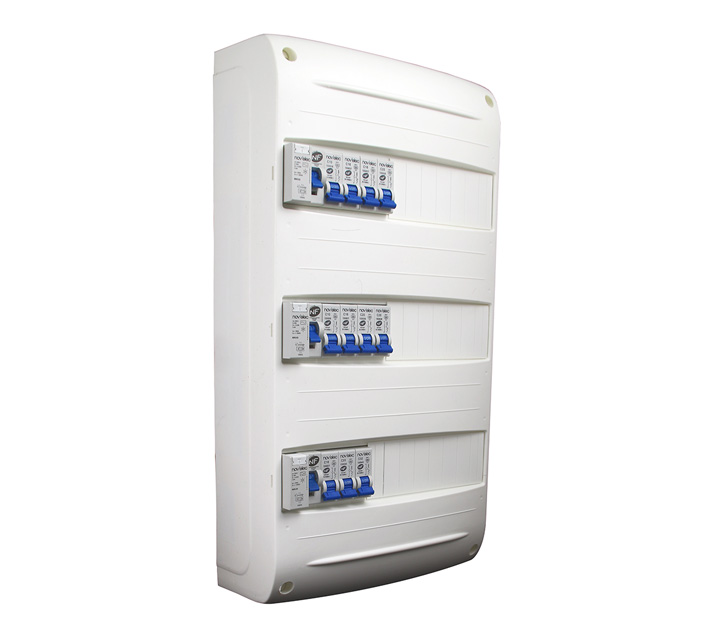

Tableau électrique pré-équipé, pré-câblé ou nu

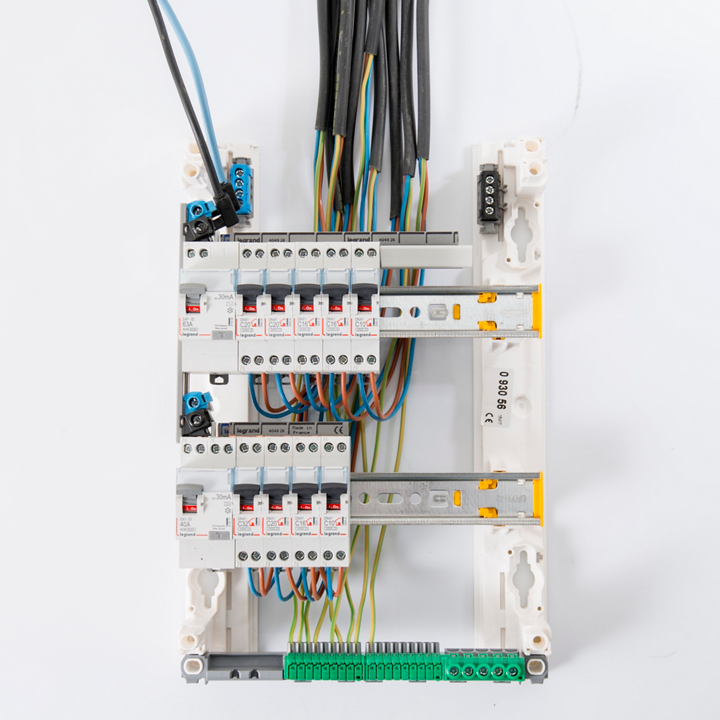

Pour votre confort, la plupart des marques de fabricants proposent des tableaux avec les modules essentiels déjà installés : pré-équipé.
Ce tableau présenté parfois sous le nom TAMC (tableau abonné monté câblé) est une sorte de pack de démarrage avec l’essentiel des dispositifs de sécurité.
Un tableau pré-équipé TAMC propose une base de modules qui correspond à la grande majorité des installations électriques avec la possibilité d’ajouter d’autres modules.
Il prend en compte le nombre moyen de circuits pour l’éclairage, la quantité de circuits dédiés à la cuisine ou aux prises en règle générale. Il suffit d’ajuster en fonction de votre installation électrique et des circuits qui la composent.
Il possède l’avantage de respecter les normes de sécurité avec le bon différentiel au bon endroit et une répartition adaptée des circuits en fonction de chaque disjoncteur différentiel.
Pour des raisons de sécurité, chaque peigne ou connecteur utilisé dans le tableau électrique pré-câblé n’a pas de dents libres.
Pour ajouter des modules, il suffit d’ajouter un connecteur de la longueur adaptée.
Le prix d’un peigne modulaire est d’environ 3 à 6 euros selon le fabricant.

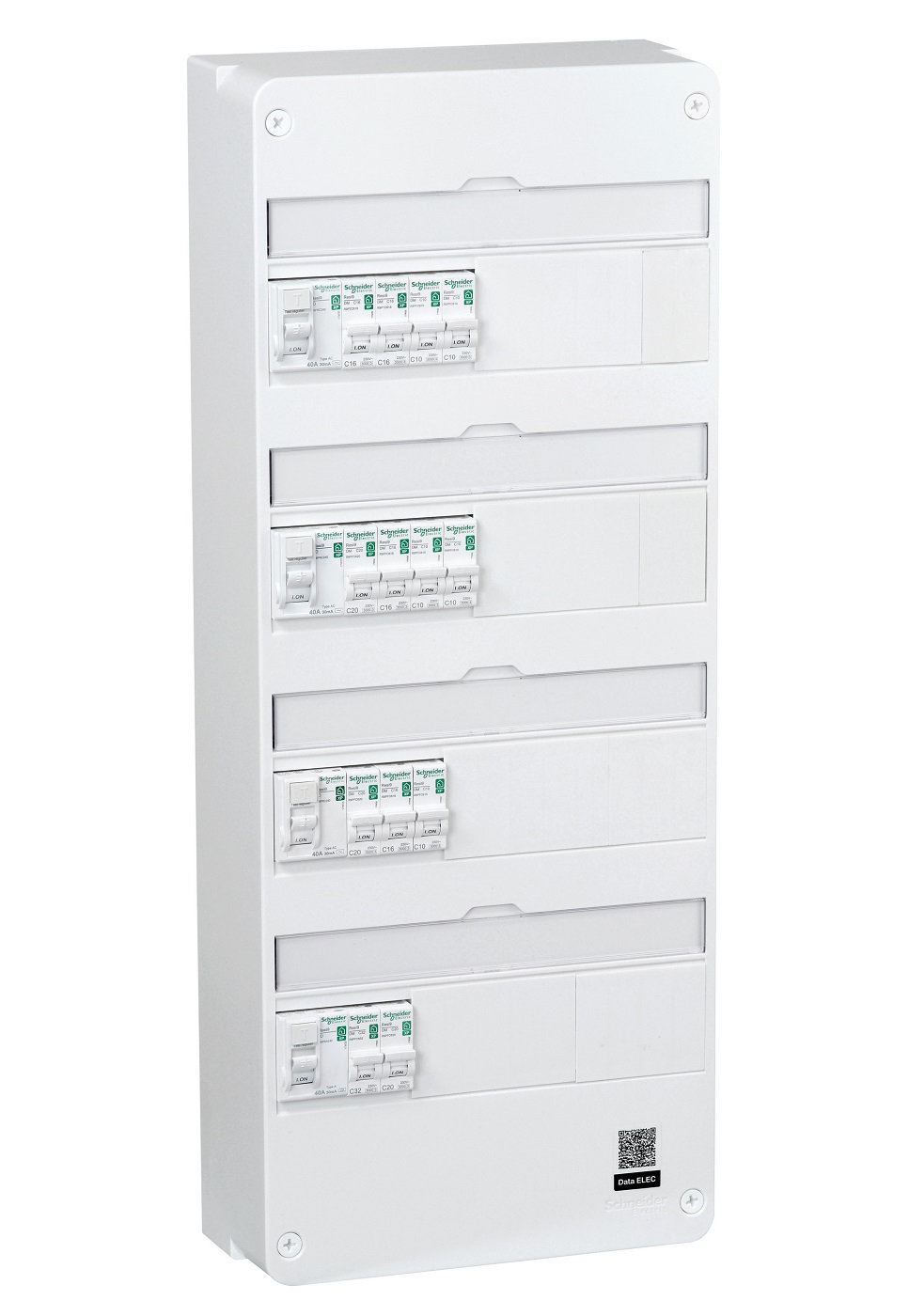

Plus rare, le modèle pré-câblé est déjà équipé d’un peigne vertical reliant les rangées et câblé jusqu’aux bornes de phases. Vous n’avez alors qu’à ajouter les modules de protection (interrupteur, disjoncteur, etc.) et le connecteur (peigne) entre les modules horizontaux.

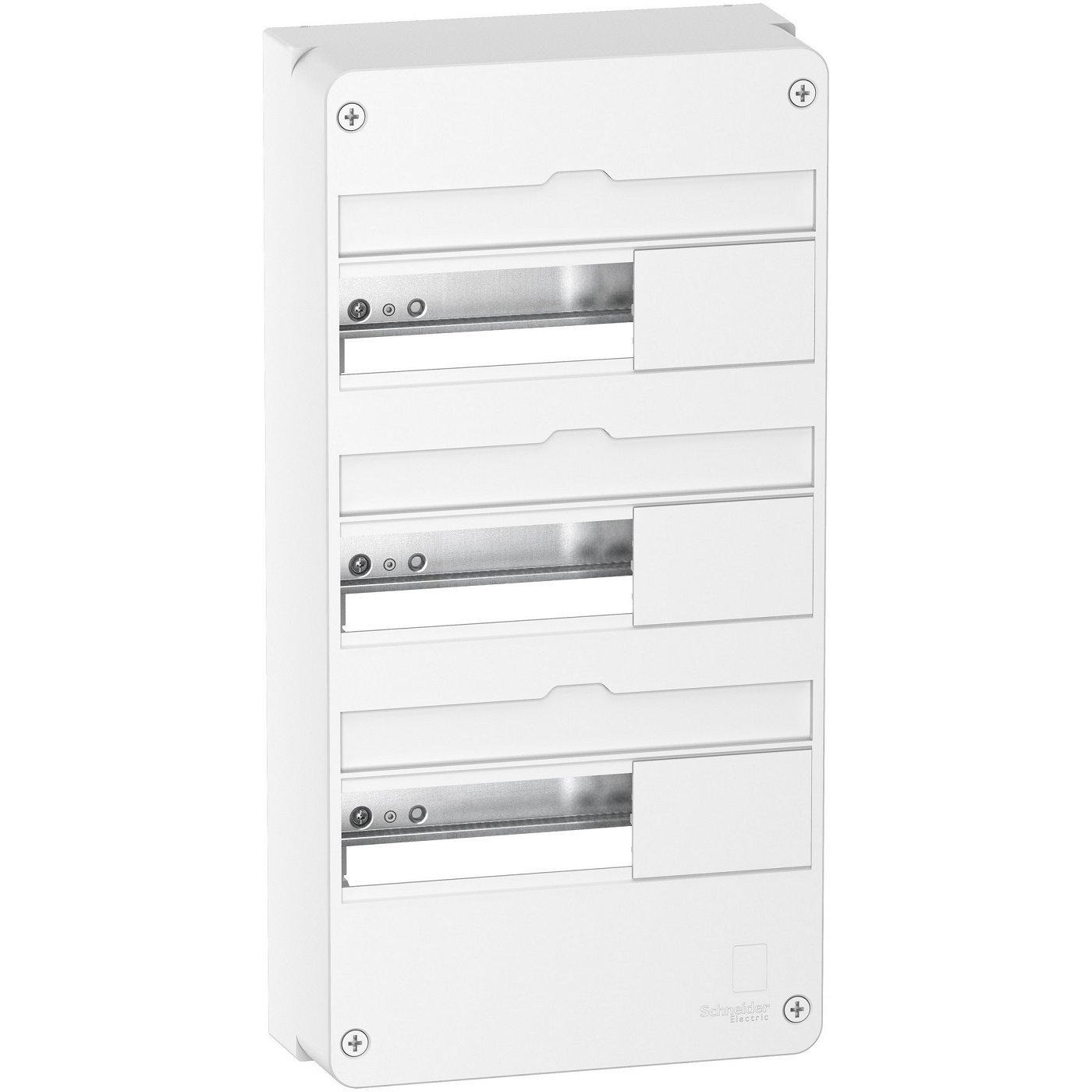

Les tableaux ou coffrets nus vous donnent l’entière liberté de positionner chaque circuit à l’endroit que vous souhaitez.
Il ne contient aucun connecteur, aucun peigne ni module.
C’est à vous de positionner tous les dispositifs et à apporter l’électricité des borniers vers chaque rangée et chaque circuit.
Si vous avez un doute sur vos compétences en électricité, demandez l’avis d’u professionnel avant de vous lancer dans l’équipement d’un tableau nu.
Tableau électrique : options esthétiques
Parmi les différents modèles de tableaux électriques, on trouve des aménagements, des équipements ou du matériel permettant de mieux intégrer l’installation ou de mieux la cacher.
Vous pouvez même installer un tableau encastré dans un mur de plaques de plâtre qui disparait complètement.
La gamme Resi 9 de Schneider ou Drivia de Legrand, par exemple, propose des coffrets avec habillage et portes.
Vous pouvez même intégrer le tableau dans un GTL complet qui prévoit la place du coffret de communication et cache tout connecteur ou câble.
Au-dessus ou en dessous, vous avez la possibilité d’ajouter un système de cache qui dissimule les câbles qui partent ou qui arrivent au tableau.
Ce cornet d’épanouissement fait la jonction entre la goulotte du GTL et le sol ou le plafond.
Quels sont les prix des tableaux électriques ?
Un tableau électrique pré-équipé (TAMC) comprenant 3 rangées coûte environ 400 euros selon les fabricants alors qu’un tableau électrique nu de 3 rangées se trouve au prix de 50 euros environ.
Cependant, cette différence compense souvent le prix d’achat de modules séparés.
Choisir un tableau pré-équipé permet donc de réaliser des économies, à condition que le nombre de modules à modifier ou à ajouter n’explose pas le prix total du pack.
Une fois que vous avez choisi le matériel dont vous avez besoin, vous pouvez passer à l’installation si vos compétences en électricité le permettent. Pour vous aider à mettre en place votre coffret dans les règles de sécurité, vous pouvez suivre notre guide pour installer un tableau électrique.
Comme pour tous les travaux concernant l’électricité, en cas de doute demandez l’avis ou l’intervention d’un électricien professionnel.
