Comment installer un télévariateur modulaire
Comment réaliser l'installation d'un télévariateur modulaire ?

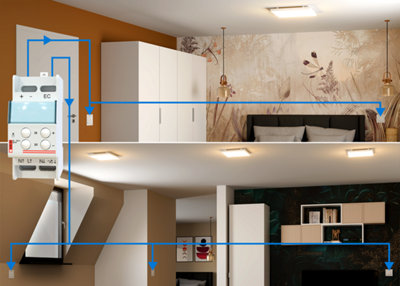

Pratique à installer, un télévariateur vous permet, à l'aide d'un simple bouton poussoir, de gérer l'allumage, l'extinction et l'intensité de différents points lumineux de votre habitation. La variation de luminosité des lampes ou ampoules LED offre ainsi la possibilité d’adapter la lumière à vos envies et besoins. Le schéma de câblage ne comprend qu’un bouton poussoir, une lampe « dimmable » et un télévariateur modulaire dans le tableau électrique. Le dispositif peut également permettre de faire varier l’intensité de plusieurs ampoules avec plusieurs poussoirs. Ainsi, le télévariateur gère l’éclairage de votre intérieur pour un meilleur confort et des économies d'énergie.
Notre guide vous explique comment installer un télévariateur modulaire dans un tableau électrique.
Comment poser un télévariateur modulaire ?
Guide d'installation d'un télévariateur dans un tableau électrique
L’installation d’un télévariateur modulaire dans le tableau électrique ne demande pas un schéma de câblage complexe. Il suffit de bien respecter le raccordement entre le circuit d’éclairage concerné, le télévariateur et l’alimentation électrique. Il est préférable d’installer le module à proximité du disjoncteur du circuit dont il va gérer la variation pour plus de clarté dans le tableau.
Dans cette vidéo, découvrez comment installer facilement un télévariateur sur votre tableau électrique.
- Outils et matériel pour installer un télévariateur modulaire
Pour l’installation de votre module dans le tableau électrique, vous aurez besoin des outils et éléments suivants :
Comme pour tous travaux d’électricité, veillez à respecter scrupuleusement les règles de sécurité et en particulier de mettre hors tension l’installation électrique avant d’intervenir.
- Étape 1 : installation du télévariateur sur la barre de modules du tableau électrique

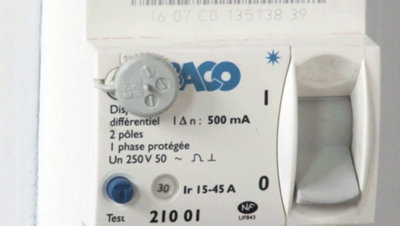

Commencer par couper l’électricité en abaissant l’interrupteur général.
Par sécurité, baissez tous les disjoncteurs sur la position OFF.
Enfin, dévissez le couvercle du tableau électrique et retirez-le.

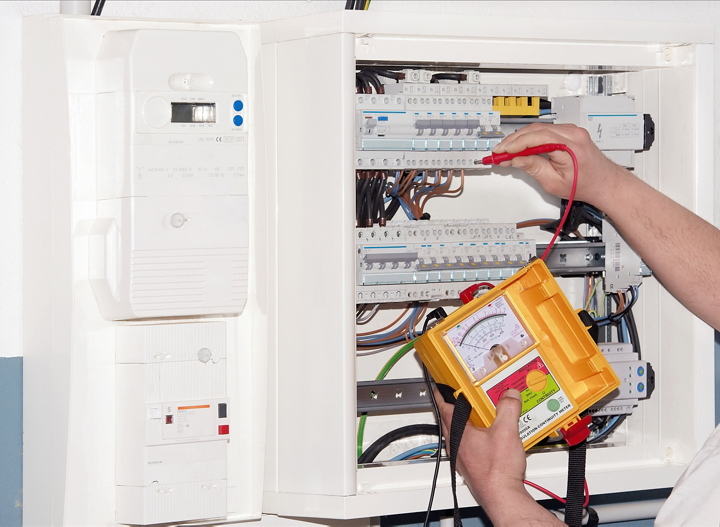

Par mesure de sécurité, vérifiez l’absence d’électricité avec le testeur de tension.

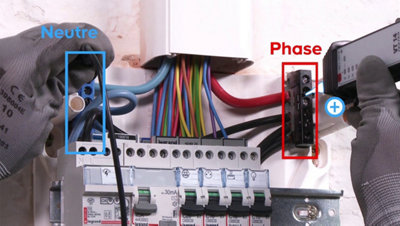

Pour cela, placez la fiche noire sur le bornier du neutre et le « plus » du testeur sur le bornier de phase.
Si le testeur de tension ne réagit pas, c’est qu’il n’y a pas d’électricité qui circule.
Vous pouvez intervenir tranquillement sur le tableau.
Le télévariateur modulaire doit être installé entre le disjoncteur du circuit d’éclairage et le circuit lui-même.
Pour plus de praticité et de lisibilité du tableau, il est préférable de l’installer directement à côté du module de protection dans la rangée.

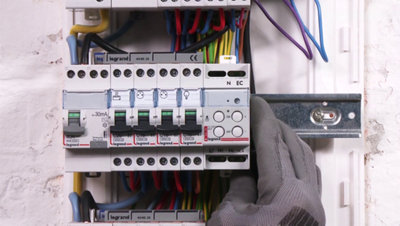

Clipsez le télévariateur sur la barre de modules et poussez-le contre le disjoncteur.
- Étape 2 : raccordement de l’alimentation électrique au télévariateur modulaire

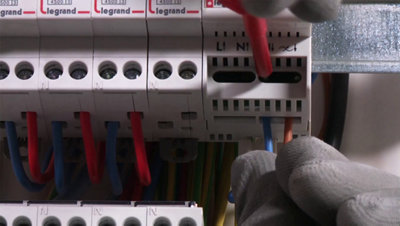

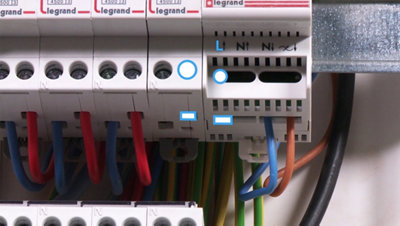

Dévissez la vis de la borne de phase (L) du disjoncteur associé au circuit d’éclairage et retirez le fil de phase.
Insérez-le dans l’emplacement de la phase du télévariateur situé (en bas à droite sur le modèle Legrand en exemple).
Verrouillez la vis de la borne.
Dévissez le fil neutre sous le disjoncteur associé à l’éclairage et retirez-le.
Insérez-le dans la borne neutre (N) sous le télévariateur (en bas à droite sur le modèle Legrand en exemple).
Serrez la vis.
- Étape 3 : raccordement du télévariateur modulaire au disjoncteur

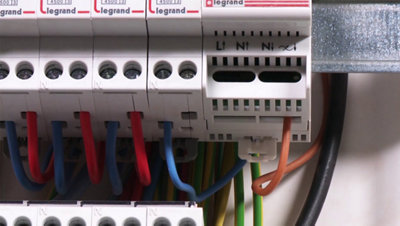

Préparez les fils nécessaires au raccordement du télévariateur sur le disjoncteur.
La longueur du fil neutre et du fil de phase doit permettre de raccorder les bornes sous les 2 dispositifs.

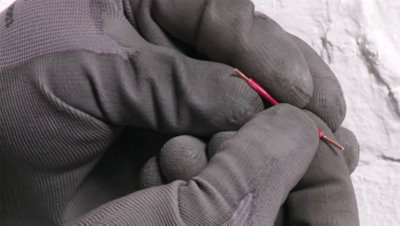

Dénudez les fils à chaque extrémité et coudez-les pour réaliser un pont.

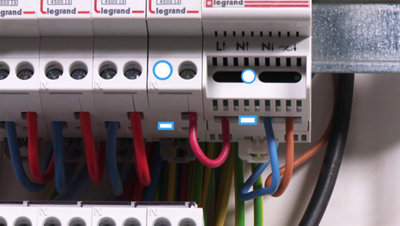

Le fil rouge doit être installé entre la borne L (phase) en bas du télévariateur et la borne L du disjoncteur.
Insérez le pont de fil dans les bornes et vissez les 2 côtés.
Utilisez le pont de fil bleu pour raccorder la borne N du disjoncteur à celle du télévariateur modulaire.
Insérez le fil et vissez les 2 bornes.
- Étape 4 : raccordement du télévariateur modulaire à la commande d’éclairage
Dans notre exemple, le circuit de commande des points de lumière est repéré et en attente.
Les fils commandent le bouton-poussoir qui fera varier l’intensité et assurera la gestion de l’allumage.
Coupez l’excédent des fils et dénudez les extrémités.
Commencez par raccorder le fil bleu du neutre sur la borne N en haut variateur.

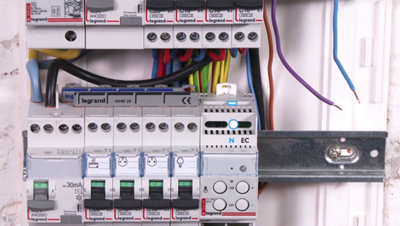

Le fil violet doit lui être raccordé sur l’emplacement EC du télévariateur. Insérez le fil et vissez la fixation.

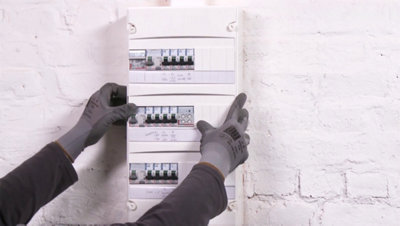

Avant de remettre le couvercle du tableau, repérez le nombre d’obturateurs à enlever.
Cassez les obturateurs en excès.
Remettez le courant et les disjoncteurs en position ON.
Suivez la notice pour régler le télévariateur et appuyez sur le poussoir pour vérifier le fonctionnement de l’installation.
Les points lumineux s’allument et vous pouvez constater la différence d’intensité de lumière.
Votre télévariateur modulaire et maintenant installé.
Quelle est la différence entre un variateur et un télévariateur ?
Si le variateur et le télévariateur ont le même principe, ils ne sont pas destinés à la même fonction. Le variateur est une sorte d’interrupteur qui assure la gestion d’une lampe compatible alors que le
- Principes du variateur
Le variateur est donc un interrupteur qui permet de faire varier l’intensité d’une lampe ou d’un point lumineux dans une pièce.

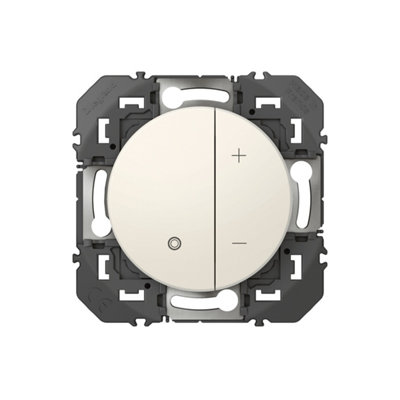

Le variateur se présente soit comme un bouton que l’on tourne ou plus fréquemment maintenant comme 2 poussoirs dont l’un est marqué des signes + et – et l’autre permet l’allumage.
Rapide à installer à la place d’un interrupteur, il permet de régler l’intensité de la lumière de lampes dont les caractéristiques principales sont d’être dimmables.
La mention dimmable signifie que l’ampoule peut fournir un éclairage différent selon la quantité d’électricité fournie.
- Principes du télévariateur

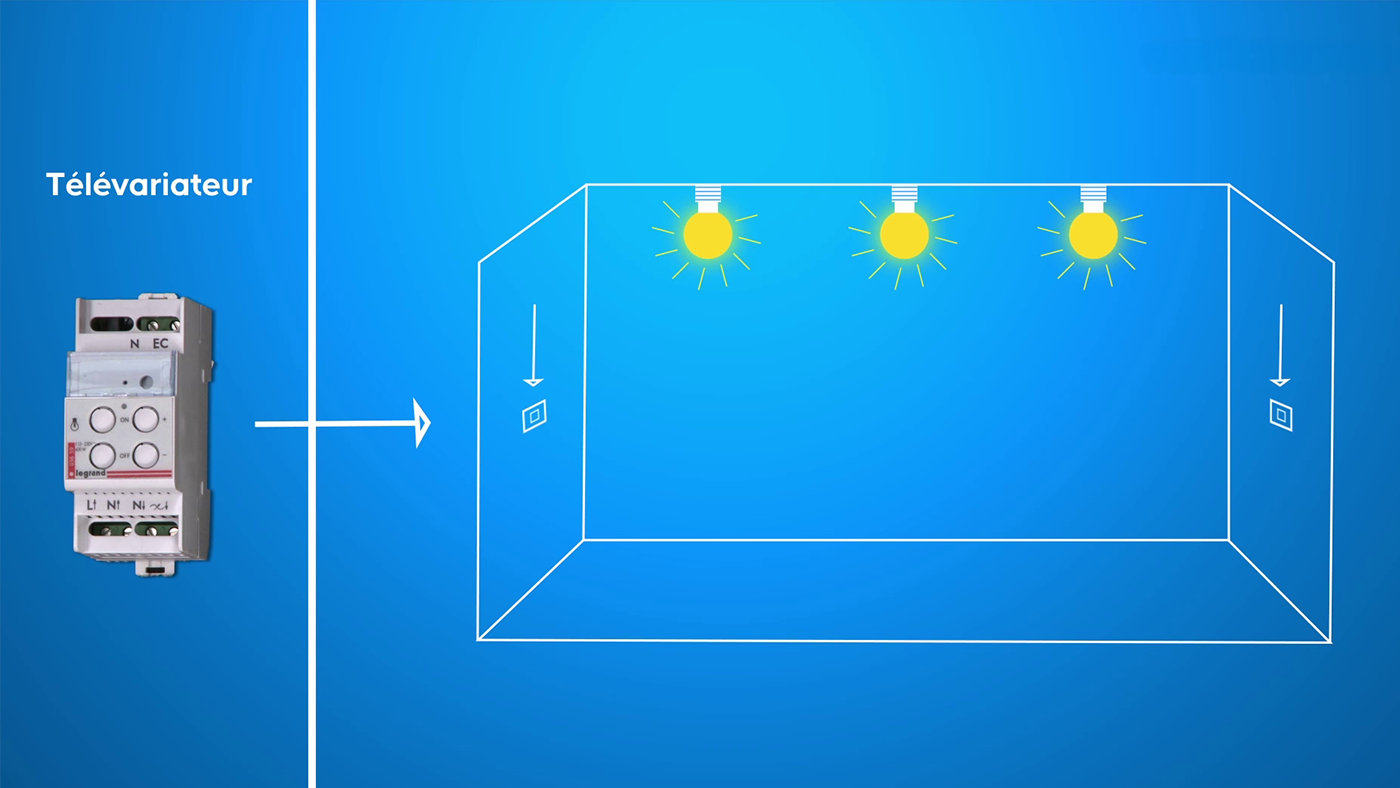

À la différence du variateur, le télévariateur autorise la gestion de l’intensité d’un ou plusieurs points d’éclairage à partir de plusieurs poussoirs. En jouant sur le temps de pression sur le bouton, vous pouvez faire varier l’intensité de la lumière ou activer l’éclairage.
Si votre télévariateur agit sur plusieurs points, il est préférable d’utiliser des lampes identiques et de même puissance pour obtenir une variation homogène.Comment choisir un télévariateur ?

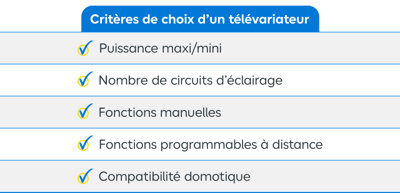

- Puissance totale et nombre de départs
En fonction des télévariateurs, vous pouvez gérer un seul circuit ou plusieurs.
Pour gérer plusieurs circuits, vous pouvez soit opter pour un dispositif avec plusieurs sorties soit mettre en place plusieurs télévariateurs.
C’est la place disponible dans le tableau et le nombre de circuits qui vont déterminer votre choix.
La puissance maxi et mini est toujours indiquée pour les télévariateurs. La puissance mini varie entre 10 W et 40 W ce qui implique de mettre en place un éclairage compatible. En dessous de cette puissance, la commande ne pourra gérer que la mise en marche, pas la variation. Pour la puissance maxi, la gamme offre une fourchette large allant de 300 à 500 W. Un schéma de votre éclairage avec les ampoules à gérer sera donc indispensable si vous ne voulez pas dépasser le maximum.
- Autres caractéristiques des télévariateurs
Parmi la gamme de télévariateurs disponibles, certains disposent d’options comme la fonction veilleuse ou temporisation.
La veilleuse s’active en appuyant plusieurs fois sur le poussoir et réduit l’intensité à environ 20 % de lumière pour diminuer ensuite jusqu’à obtenir un éclairage de veilleuse.
D’autres dispositifs proposent une large programmation manuelle grâce à plusieurs boutons de fonction sur le télévariateur.
Vous pouvez également mettre en place un dispositif compatible avec la domotique avec des fonctions gérables à distance.
- Position des bornes du télévariateur selon le fabricant
Il existe une bonne gamme de télévariateurs disponibles chez de grandes marques de fabricants : modèle MTV chez Yokis, DX3 chez Legrand, STD400-LED de Schneider ou celui de Hager. Les bornes du télévariateur peuvent avoir un emplacement différent selon le modèle, universel ou non. Le principe de câblage reste le même, mais vous devez adapter le raccordement en fonction de la position des bornes correspondantes et des caractéristiques particulières du module.
Le télévariateur fait partie des modules du tableau électrique qui amènent confort ou économies. Parmi ces dispositifs, on retrouve également l’horloge qui peut commander des plages horaires de fonctionnement d’un filtre de piscine ou le contacteur jour/nuit pour profiter des heures creuses.
