Installer un parafoudre de secteur

Comment protéger votre maison contre la foudre ?

L’orage peut provoquer des éclairs et le foudroiement du sol, d’un bâtiment ou d’une structure métallique. En France, la protection de votre installation électrique contre la foudre est soit obligatoire, soit fortement conseillée. Face aux risques de surtensions liés à la foudre, il convient d’être prévoyant et d’augmenter la sécurité de vos appareils électriques et de vos équipements avec un parafoudre.
En effet, la norme NF C 10-150 préconise l’installation d’un parafoudre modulaire d’un type équivalent au niveau de risques dans de nombreux cas. Ce dispositif vous permettra de protéger à la fois, les équipements de votre logement, vos installations électriques et vos appareils de télécommunication. En détournant l’énergie électrique de la foudre vers la prise de terre, les parafoudres ont pour rôle d’éviter des dégâts matériels, voire des incendies.

Découvrez comment installer un parafoudre de secteur sur votre tableau électrique.

Ciel menaçant avec un éclair

Comment réaliser l'installation d'un dispositif de protection contre la foudre ?

Comment installer un parafoudre de secteur sur votre tableau électrique ?

Pour votre sécurité

Avant toute intervention sur le réseau électrique, coupez le courant au compteur général.

​​​​​​​- Outils et fournitures pour installer un parafoudre

Pour installer votre parafoudre basse tension sur le tableau électrique, vous aurez besoin des fournitures et des outils suivants :

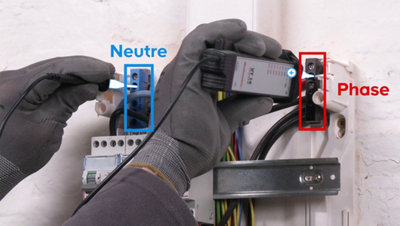

Test neutre et phase du tableau avec testeur de tension

- Étape 1 : Mise hors tension et sécurité

Commencez par couper l’alimentation en électricité du tableau.
Pour cela, abaissez le disjoncteur principal et positionnez tous les disjoncteurs du tableau en position off.

Après avoir ouvert le tableau électrique, vérifiez l’absence de courant à l’aide du testeur de tension.
Pour cela, mettez en contact le plus du testeur avec le bornier de la phase et la fiche avec le bornier du neutre.

S’il n’y a pas de réaction du testeur, cela signifie que l’électricité ne passe pas. Vous pouvez travailler en toute sécurité.

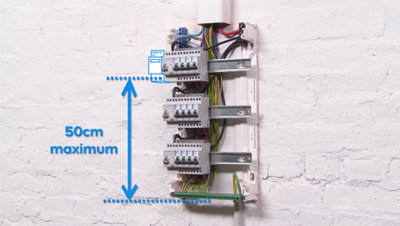

Ecart max de 50cm entre parafoudre et bas du tableau

 - Étape 2 : faire une place pour le parafoudre

Le parafoudre basse tension doit être installé après le disjoncteur abonné et avant les disjoncteurs différentiels.

Vous devez également respecter la norme pour une distance maximum de fil de 50 cm jusqu’au bornier de raccordement à la terre.

Le plus simple est d’installer le parafoudre en tête de ligne du tableau, à côté du premier disjoncteur différentiel.

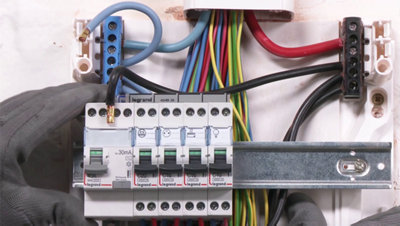

Dévissage du module

Commencez par dévisser le raccordement du premier différentiel en tête de ligne du module.

Il est normalement câblé avec les phases. Libérez le fil de phase et le fil de neutre.

Une fois l’alimentation débranchée, vous pouvez décaler toute la rangée de modules sur la structure métallique pour laisser la place au parafoudre en tête de ligne.

Le parafoudre occupe la place de 2 ou 3 modules selon le type et le niveau de protection.

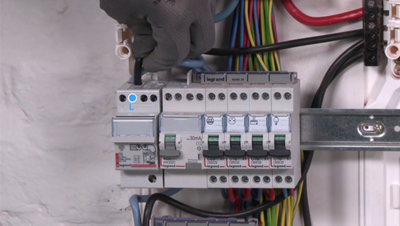

Raccordement du parafoudre

 - Étape 3 : raccordement du parafoudre

Une fois la place libérée, clipsez le parafoudre sur le rail du tableau.

Ramenez tous les modules pour les placer correctement en tête de ligne.

Insérez le fil bleu sur la borne N (neutre) et serrez la vis, puis faites le raccordement du fil noir sur la borne L (phase).

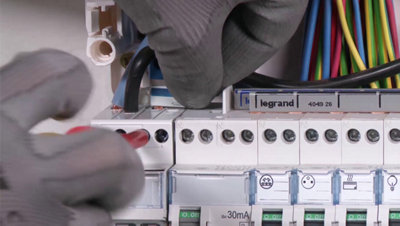

Connexion des fils parafoudre

Lorsque le dispositif est branché, il doit être câblé au disjoncteur différentiel.

Pour cela, utilisez un peigne de raccordement que vous coupez à la pince pour obtenir 2 branches.

Sur la partie supérieure du parafoudre, insérez le peigne sur la borne du neutre entre le parafoudre et le disjoncteur différentiel.

Faites en sorte d’avoir la partie bleue du peigne visible pour bien identifier que le conducteur relie le neutre.

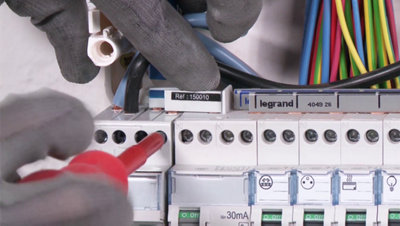

Serrage des vis de fixation

Serrez les vis de fixation, puis coupez une partie de peigne pour relier la phase du parafoudre au disjoncteur différentiel.

Cette fois, gardez la couleur noire visible sur le peigne.

Verrouillez la fixation avec les vis en façade du parafoudre et du disjoncteur.

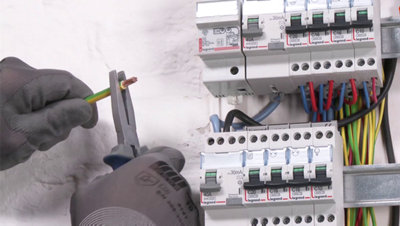

Coupe du fil avec pince coupante

Mesurez une longueur de fil de terre suffisante pour raccorder le parafoudre au bornier de terre.

Attention, le parafoudre doit être câblé avec un fil de moins de 50 cm avec la section appropriée.

Dénudez le conducteur de terre à chaque extrémité et servez-vous de la pince plate pour vous aider à couder ce fil épais.

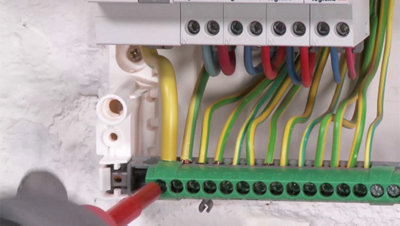

Insersion des fils de terres

Insérez le conducteur dans la borne de terre sous le parafoudre et verrouillez sa fixation avec la vis en façade.

Faites passer le conducteur derrière les modules jusqu’au bornier de terre en vous aidant de la pince plate, puis vissez le fil de terre sur le bornier.

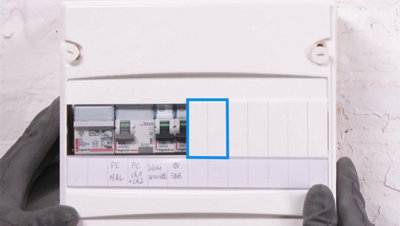

Schéma entourant un obturateur

 - Étape 4 : mise sous tension et vérification

Lorsque le dispositif est câblé correctement et avant de remettre le couvercle, repérez le nombre d’obturateurs à enlever.

Enlevez les obturateurs en excès avant de fixer le couvercle sur le tableau électrique.

Ils se cassent facilement à la main.

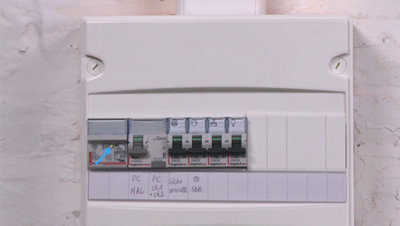

Tableau contrôle électrique terminé

Une fois le couvercle en place, remettez l’alimentation électrique en marche au disjoncteur principal.

Vérifiez que le parafoudre s’allume avec la lumière verte. Une lumière rouge signifie que la cassette du dispositif est à remplacer.

S’il n’y a pas de lumière, c’est que votre parafoudre n’est pas sous tension.

La vérification effectuée, l’installation du parafoudre monophasé est terminée.

Nos conseils sur le réseau électrique

Quels sont les dangers de la foudre ?

La foudre déclenchée lors d’un orage peut avoir un effet dévastateur sur l’installation électrique et la structure d’un bâtiment ainsi que pour la sécurité des occupants. Le foudroiement peut avoir un effet direct :

•    La formidable énergie de la foudre traversant une structure ou un conducteur peut provoquer sa fusion ou sa destruction.
•    La chaleur dégagée par cette énergie électrique peut déclencher l’inflammation des matériaux concernés et provoquer des incendies.
La foudre peut induire des effets indirects :
•    La foudre, même si elle ne touche pas directement un bâtiment peut déclencher des surtensions qui peuvent endommager des équipements et appareils électriques.
•    Les systèmes électroniques peuvent être déréglés avec le champ magnétique produit par un foudroiement.
•    Vieillissement ou défaillance prématurés pour des équipements touchés par les surtensions.

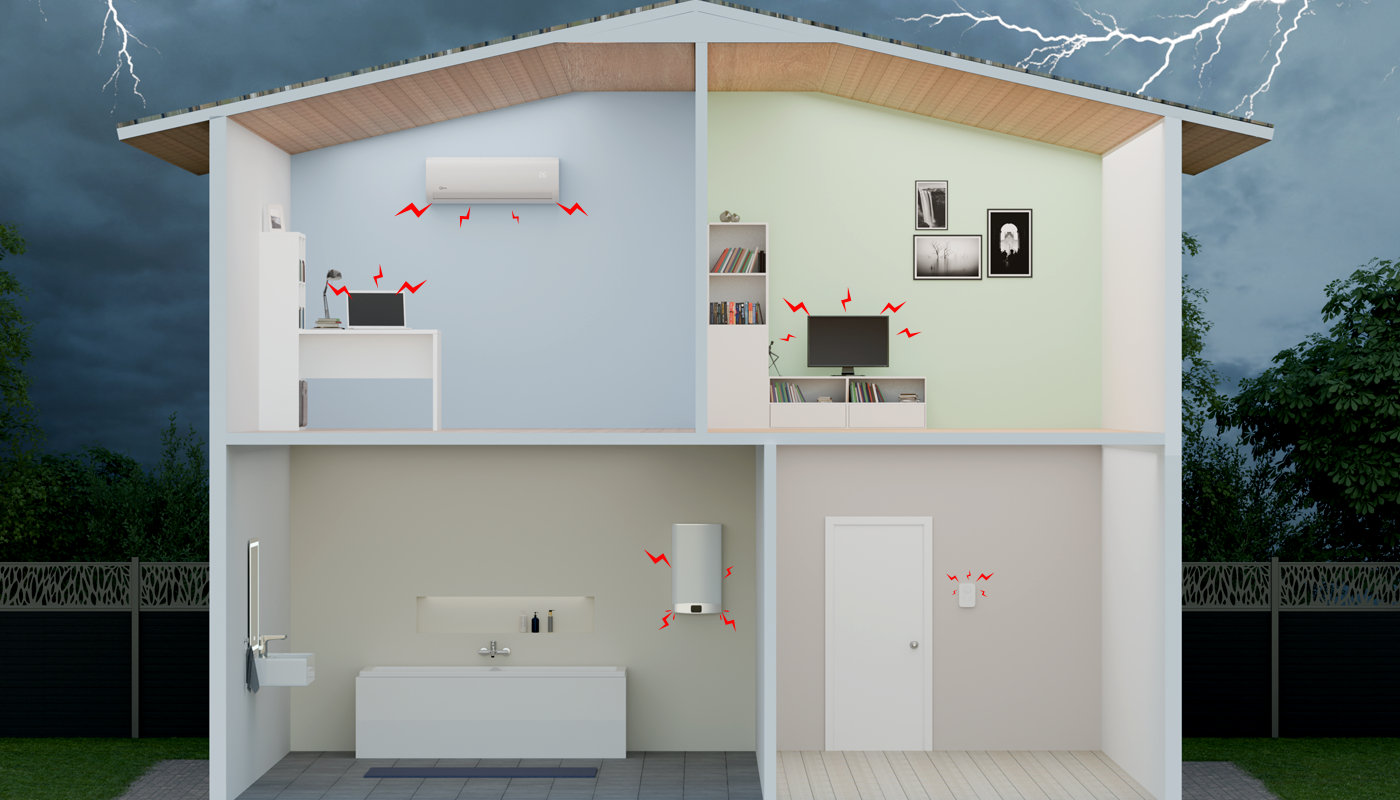

Schéma maison avec zones de tension

Quelle différence entre parafoudre et paratonnerre ?

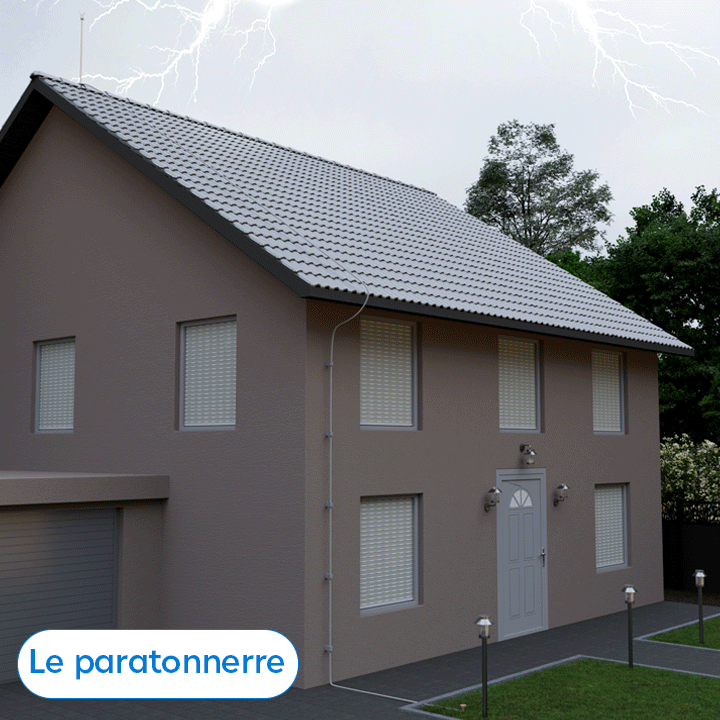

GIF paratonnerre et parafoudre

On confond souvent le parafoudre et le paratonnerre qui possèdent un rôle différent et complémentaire.

Le paratonnerre installé sur un bâtiment est destiné à attirer la foudre pour l’orienter vers le sol et éviter que la structure soit frappée directement. Le paratonnerre est généralement constitué d’une pointe métallique câblée avec un conducteur jusqu’au sol. Enfin, le paratonnerre n’est pas obligatoire.

Le parafoudre est un dispositif dont le rôle est la protection d’une installation électrique contre les surtensions provoquées par la foudre. Les parafoudres peuvent être obligatoires dans certaines régions et dans certains cas.

En définitive, le paratonnerre assure la protection contre l’effet direct de la foudre tandis que le parafoudre protège contre les effets indirects que produit un foudroiement (surtensions).
La combinaison des 2 dispositifs assure une protection maximum.

Quelle est la densité de foudroiement en France ?

La France et les territoires d’outre-mer sont soumis de manière différente aux risques d’orages et de foudre. Une carte de densité de foudroiement et de niveau kéraunique est fournie par météo France. Le niveau kéraunique (NK) est le nombre de fois ou un coup de tonnerre a été relevé sur une année en un lieu donné. La densité de foudroiement est calculée en divisant le niveau kéraunique par 10.

La France est divisée en 2 zones de densité de foudroiement différentes. La zone AQ1 avec une densité de foudroiement inférieure à 25 et la zone AQ2 avec une densité supérieure à 25. La zone AQ2 est considérée comme exposée fortement à la foudre.

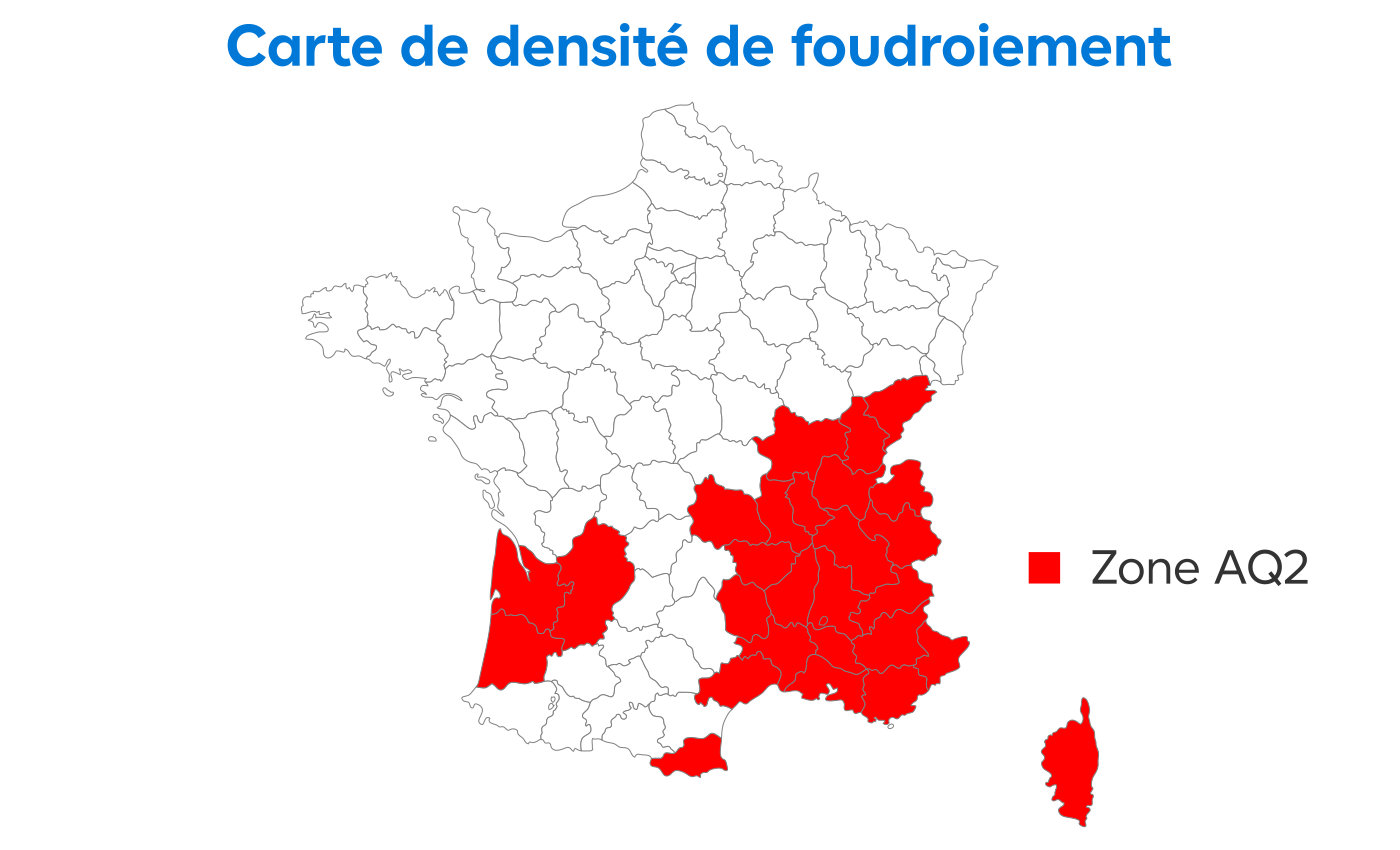

Carte de la France des densité de foudroiement

Quels sont les cas pour une installation obligatoire d'un parafoudre ?

Le parafoudre protège donc vos équipements, vos appareils électriques et l’installation de votre logement de l’effet de la foudre. La norme rend obligatoire son installation dans certains cas en zone de forte densité de foudroiement (AQ2) et pour tout bâtiment équipé d’un paratonnerre.

Voici les cas pour lesquels le parafoudre est obligatoire en zone AQ2 :

•    Installation électrique située à moins de 50 mètres d’un paratonnerre
•    Bâtiment dont l’alimentation électrique est aérienne ou partiellement aérienne.
•    Bâtiment recevant du public ou des personnes médicalisées

Dans les autres régions et les autres cas, l’installation d’un parafoudre reste recommandée. Voici un résumé des cas pour lesquels le parafoudre est obligatoire :

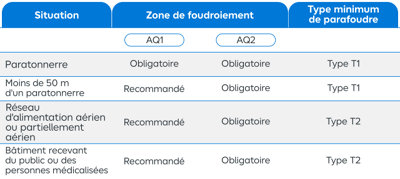

Tableau récap des cas avec obligation parafoudreTableau récap des cas avec obligation parafoudreTableau récap des cas avec obligation parafoudreTableau récap des cas avec obligation parafoudre

Section des fils conducteurs pour relier un parafoudre

Les conducteurs de terre doivent avoir une section différente selon le type de parafoudre. En effet, les parafoudres doivent être câblés en fonction du niveau de protection souhaité pour votre installation électrique.

La norme pour le conducteur de terre exige une section de minimum 6 mm² pour un parafoudre de type 2. La section du conducteur de terre doit être au minimum de 16 mm² pour un parafoudre de type 1. Les parafoudres doivent être câblés avec la bonne taille de conducteurs pour garantir leur bon fonctionnement.

Tableau type parafoudre et section minimum conducteur de terreTableau type parafoudre et section minimum conducteur de terreTableau type parafoudre et section minimum conducteur de terreTableau type parafoudre et section minimum conducteur de terre

Comment faire le remplacement de la cassette d'un parafoudre ?

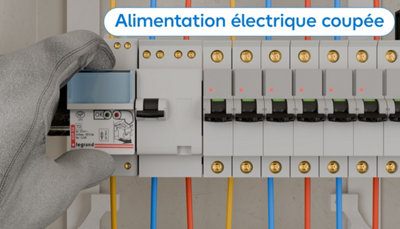

Tableau alimentation électrique coupée

Lorsque les parasurtenseurs d’un parafoudre ont été endommagés avec des surtensions, la lumière rouge apparait sur le témoin du dispositif.

Dans ce cas, vous devez changer la cassette du dispositif de protection.

Le remplacement est simple, mais doit être effectué une fois l’alimentation électrique coupée.

Le prix d’une cassette de remplacement est d’environ 60 euros.

Comme on l’a vu, le parafoudre oriente les surtensions liées à la foudre vers le sol par les conducteurs de terre. Bien sûr pour garantir l’efficacité d’un tel dispositif, vous devez impérativement mettre en place une mise à la terre.
