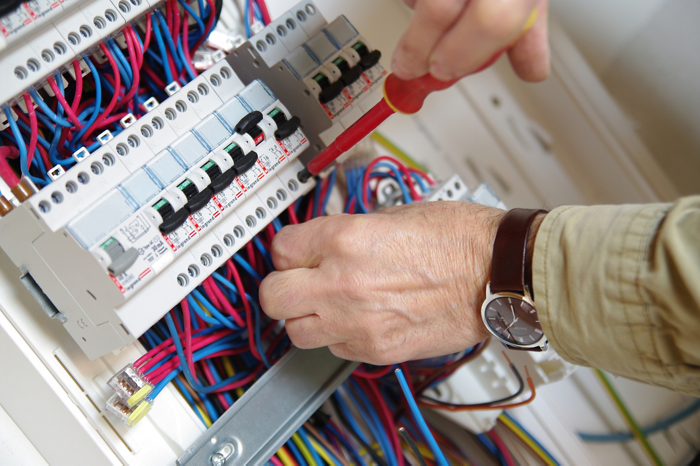

Comment installer un tableau électrique

Commencez par couper l’électricité au disjoncteur général de la maison ou du logement avant toute intervention sur le circuit électrique.

Dévissez le couvercle du coffret de votre tableau électrique secondaire et enlevez-le.

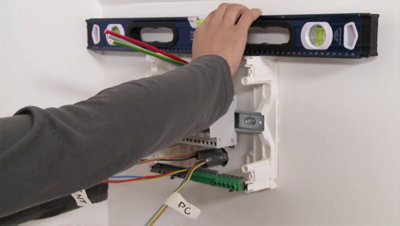

Placez le tableau contre le mur à l’endroit que vous souhaitez.

Faites en sorte de faire passer les fils entre les rangées du coffret.

Les normes imposent d’implanter un tableau électrique dans un espace technique de logement ETEL au sein d’une gaine technique de logement (GTL).

Veillez à respecter ce principe de sécurité même s’il s’agit de l’ajout d’un tableau électrique divisionnaire pour une extension.

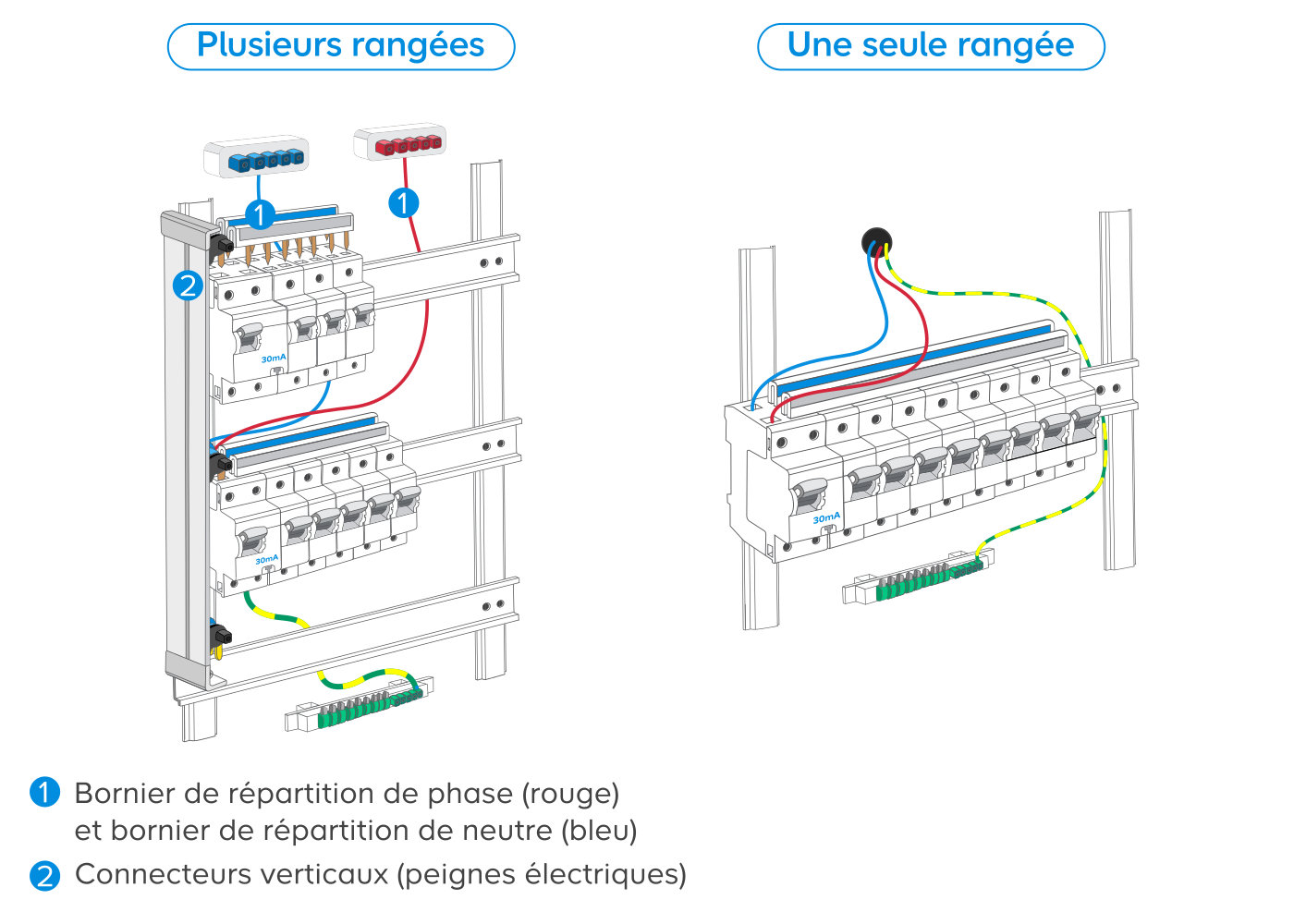

Comprendre le tableau électrique

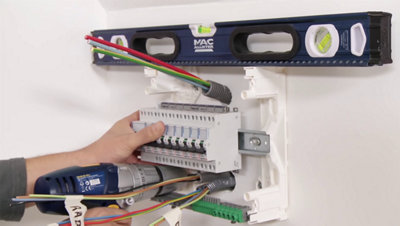

Ajustez l’horizontalité du tableau avec le niveau puis repérez les points de fixation.

Percez sur vos repères, puis insérez des chevilles. Replacez le tableau électrique et vérifiez le niveau avant de serrer les vis.

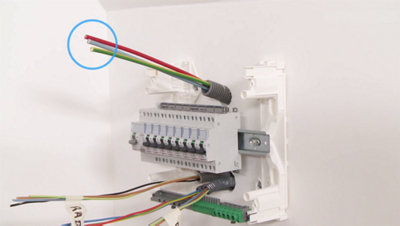

Commencer par faire passer le fil de terre derrière le tableau en direction du bornier.

Dénudez le fil et coudez-le pour faciliter le branchement à l’aide d’une pince plate.

Insérez le fil dans une borne adaptée à sa section sur le bornier de terre. Enfin, vissez la borne pour bloquer le fil.

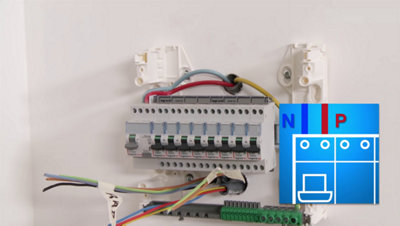

Pour le branchement de l’alimentation, dévissez la borne N. du neutre en façade du différentiel.

Insérez le fil bleu dénudé et resserrez la vis. Faites de même avec le fil rouge sur la vis P de l’interrupteur.

Bloquez la vis de serrage pour terminer le branchement du tableau électrique à l’alimentation.

Dévissez le couvercle du coffret et ouvrez le tableau principal. Pour votre sécurité, avant d’aller plus loin, vérifiez qu’il n’y a pas d’électricité qui circule dans le tableau électrique.

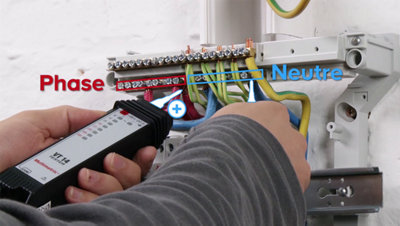

Pour cela, utilisez un testeur de tension. Placez le « plus » du testeur en contact du bornier de phase (rouge) et la fiche noire sur le bornier du neutre (bleu).

Si le testeur ne réagit pas, c’est qu’il n’y a pas d’électricité qui circule.

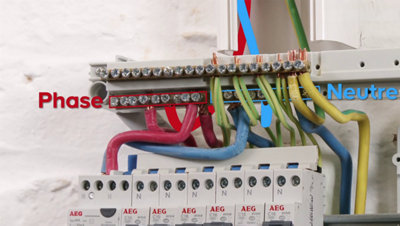

Vous allez maintenant effectuer le branchement des fils d’alimentation du tableau divisionnaire à partir du tableau principal.

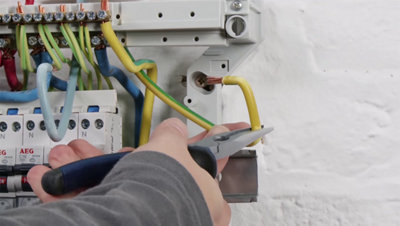

Pour cela, dénudez les fils qui partent en direction du tableau secondaire.

Faites passer chaque câble derrière le bornier correspondant.

En vous aidant de la pince plate, coudez les fils pour vous faciliter le branchement et mieux les maintenir en place.

Sur le bornier de terre du tableau principal, dévissez une fixation d’un emplacement suffisamment large pour la section du fil.

Puis insérez le fil de terre en vous aidant de la pince et bloquez la vis de serrage.

Procédez de la même manière pour le branchement des phases.

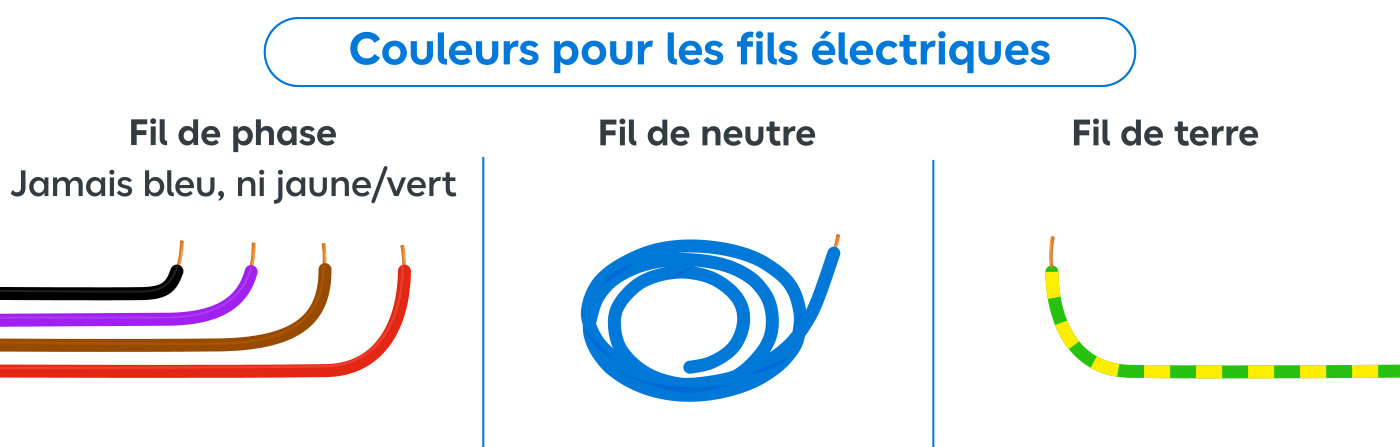

Raccordez le fil bleu sur le bornier du neutre et le rouge sur celui de la phase.

Votre raccordement entre les 2 tableaux électriques est terminé.

Dans notre exemple, nous allons effectuer le branchement de 3 circuits différents pour les prises, les éclairages et le chauffage.

Chaque circuit est déjà câblé avec une gaine et les fils conducteurs. Pour un logement complet ou un tableau électrique principale, il faut reproduire de type de raccordement autant de fois qu’il y a de circuits.

Les disjoncteurs à utiliser pour le branchement doivent correspondre aux normes en vigueur et dépendent de la section du fil ainsi que de sa fonction.

Dans ce but, il est préférable d’établir un schéma de raccordement avant l’installation du tableau. Commencez par dénuder les fils installés pour l’alimentation du chauffage (radiateur).

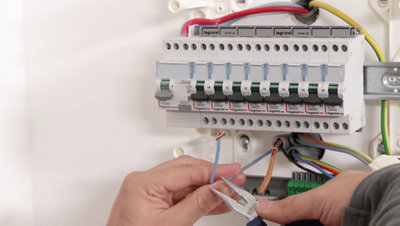

Repérez les trois fils du radiateur et coupez l’excédent de fil pour chaque couleur.

Dénudez les fils et effectuez une boucle en bout de fil pour un meilleur vissage sur le disjoncteur.

Coudez les fils pour faciliter le branchement.

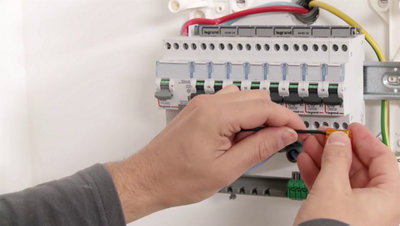

Insérez le fil de phase dans la borne P sous le disjoncteur et serrez la vis de blocage.

Faites de même avec le fil de neutre dans la borne N. sous le disjoncteur.

Le radiateur est aussi câblé avec un fil pilote que vous devez laisser en attente dans le tableau en le bloquant sur un connecteur.

Il pourra être piloté par un programmateur par la suite.

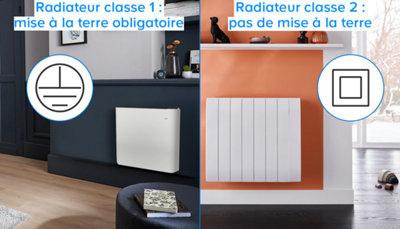

Pas de mise à la terre pour un radiateur de classe 2.

Un radiateur de classe 2 est équipé d’une double isolation qui empêche tout contact d’une partie métallique du radiateur avec l’électricité.

Si votre maison ou votre logement dispose de radiateurs de classe 2, ils ne possèdent donc pas de câble de terre, car aucun conducteur ne peut provoquer d’électrocution.

Pour un radiateur de classe 1, la mise à la terre est indispensable.

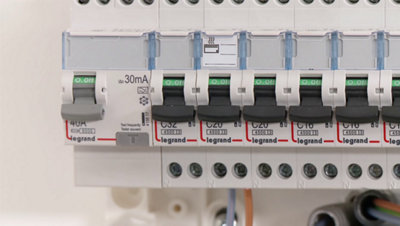

Lorsque les fils du radiateur sont branchés sur le disjoncteur, vous devez repérer celui-ci avec un nom et une description.

Pour cela, utilisez une étiquette que vous glissez sur le disjoncteur.

Les grands fabricants comme Legrand ou Schneider fournissent des étiquettes avec les coffrets pré-équipés.

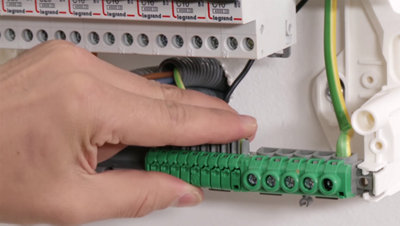

Vous devez passer à la protection du circuit destiné aux prises électriques (PC) avec un disjoncteur différent adapté au circuit et à la section du fil.

Repérez les trois fils du circuit des prises. Coupez et dénudez chaque câble comme pour le chauffage. Réalisez le branchement des phases sous le disjoncteur.

Vissez ensuite le fil de terre sur le bornier de terre du tableau électrique qui se compose d’emplacements différents dont la taille est adaptée à la section des fils.

Enfin, ajoutez l’étiquette au disjoncteur associé.

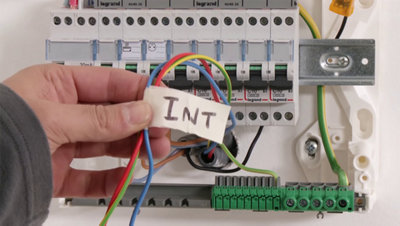

Passez ensuite au branchement du circuit d’éclairage.

Comme pour les modules précédents, les normes imposent un calibre pour le disjoncteur et une section de fil minimum.

Repérez le disjoncteur et les fils associés au circuit d’éclairage. Raccordez chaque câble comme précédemment les phases sous le disjoncteur puis le fil de terre sur le bornier.

Vos différents circuits sont raccordés, vous pouvez passer au branchement des équipements et appareils.

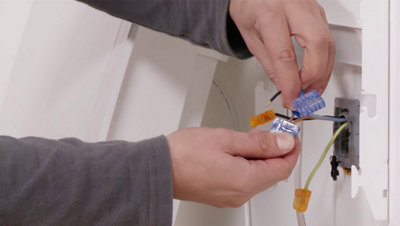

Au niveau du chauffage, raccordez les 3 câbles sur les connecteurs en attente correspondants. Insérez les branchements dans le cache et fixez la vis de fixation du câble.

Clipsez la finition de la sortie filaire du radiateur. Une fois raccordé, vous pouvez fixer le radiateur sur le mur grâce à son support.

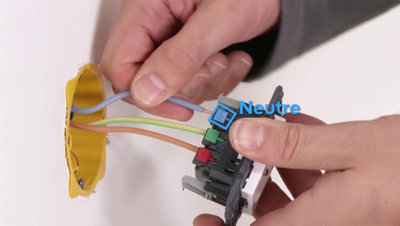

Au niveau de la prise de courant, insérez chaque câble dans le mécanisme arrière de la prise.

Chez les fabricants les plus courants (Schneider, Legrand, AEG, etc.), les couleurs de la prise sont généralement : rouge pour la phase, vert pour la terre et bleu pour le neutre.

Puis insérez la prise dans la boîte de connexion avec la borne de terre vers le haut et vissez-la sur la boîte.

Enfin, clipsez le cache de finition.

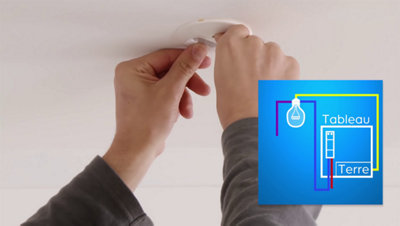

Pour raccorder l’éclairage, dénudez les trois fils présents au plafond.

Raccordez la terre et les phases (interrupteur et neutre) sur le connecteur du boîtier DCL.
Puis, clipsez le connecteur sur le la boîte.

Enfin, utilisez une fiche DCL pour brancher l’ampoule sur le boîtier.

Généralement les interrupteurs des grandes marques disposent du même repérage.

Un repère blanc pour le câble revenant de l’ampoule et une marque rouge pour la phase arrivant du tableau.

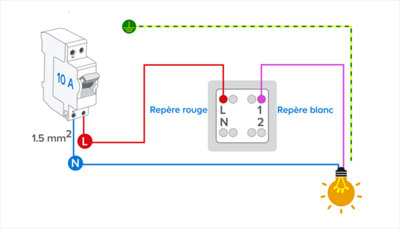

Pour ce type d’interrupteur, le schéma de raccordement est donc le suivant :

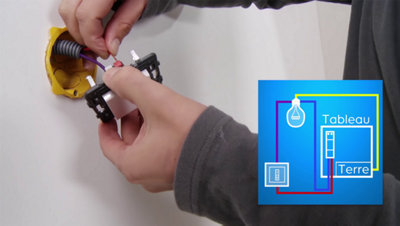

Au niveau de l’interrupteur, raccordez donc le câble du point lumineux sur la borne blanche et celui de la phase sur le témoin rouge.

Ensuite, insérez le mécanisme dans la boîte et fixez-le.

Vos différents éléments sont maintenant raccordés, vous pouvez passer aux tests.

Commencez par remettre l’électricité dans le logement. Pour vérifier le fonctionnement de l’installation, testez la présence d’électricité sur les bornes du tableau divisionnaire.

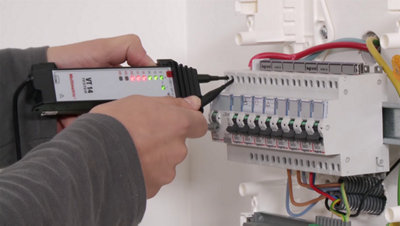

Pour cela, utiliser le testeur sur les bornes de l’interrupteur différentiel.

S’il s’allume, c’est que l’électricité circule correctement et que vos modules sont alimentés.

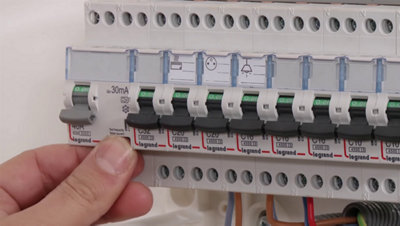

Vérifiez ensuite le fonctionnement de tous les disjoncteurs et de l’interrupteur différentiel.

Commencez par mettre l’interrupteur différentiel sur la position ON.

Puis appuyez sur le bouton test du différentiel pour vérifier son bon fonctionnement.

Il doit redescendre en position OFF. Remettez l’interrupteur différentiel sur ON.

Mettez ensuite le disjoncteur du radiateur en position ON et vérifiez que le radiateur fonctionne.

Faites de même avec le disjoncteur de la prise et branchez un appareil électrique afin de vérifier que l’installation est correcte.

Mettez ensuite le disjoncteur de l’éclairage en position ON et appuyez sur l’interrupteur pour contrôler le fonctionnement.

Une fois interrupteurs et disjoncteurs vérifiés, vous pouvez remettre le couvercle des 2 tableaux.

Vissez chaque couvercle sur son coffret, l’installation de votre tableau divisionnaire est terminée.

La norme impose un étiquetage de votre tableau et des circuits électriques qui le composent.

Celui-ci vous permettra de repérer facilement le circuit en cause en cas de panne.

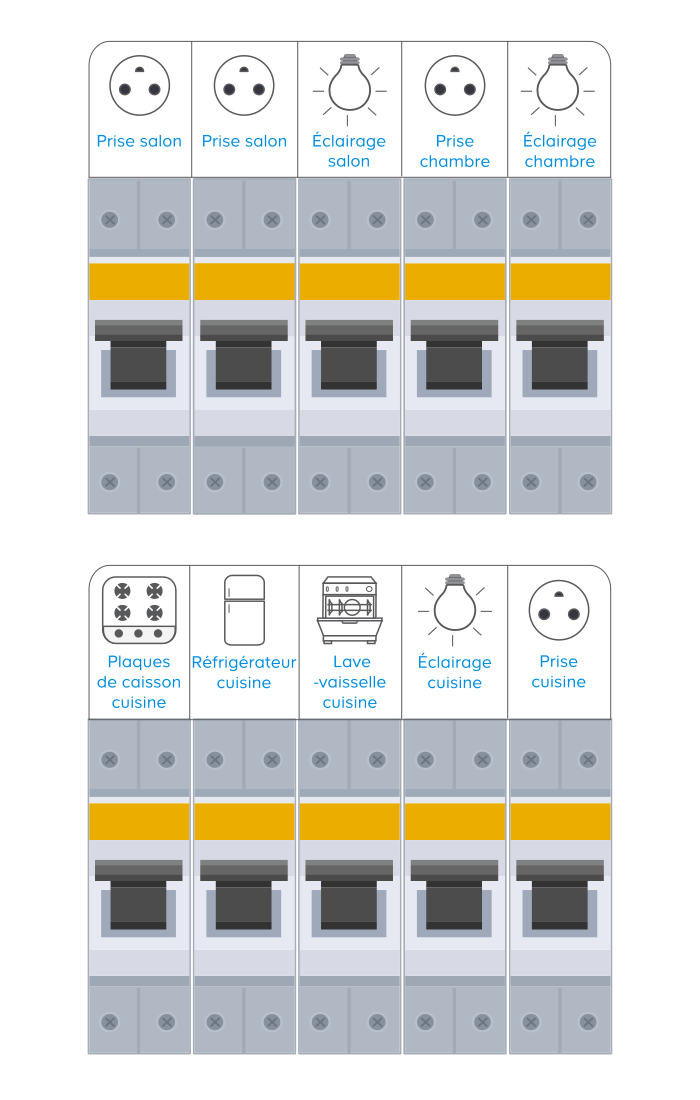

Chacun des circuits doit être repéré avec une étiquette qui doit préciser la pièce desservie et la fonction du circuit.

Les tableaux électriques des grandes marques (Legrand, Schneider, etc.) sont généralement vendus avec des étiquettes.
