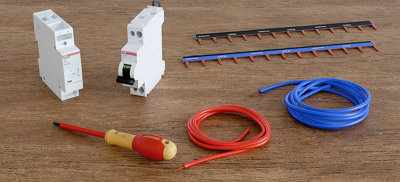

Comment installer un contacteur jour/nuit

Avant toute intervention sur un réseau électrique, coupez l’arrivée d’électricité.

Pour cela, abaissez l’interrupteur principal et positionnez tous les disjoncteurs sur la position OFF.

Dévissez le capot du coffre et ouvrez le tableau électrique. Vérifiez ensuite l’absence d’électricité sur les bornes de phase, à l’aide du testeur de tension ou multimètre.

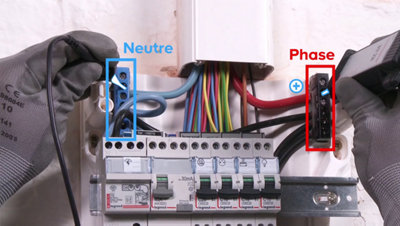

Pour cela, placez le « + » du testeur de tension sur la borne de phase (rouge ou noire) et la fiche sur la borne neutre (bleue).

Si le multimètre ne réagit pas, c’est qu’il n’y a pas d’électricité qui circule.

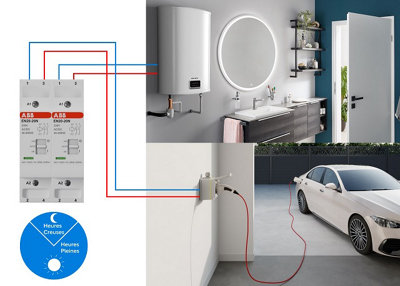

Le contacteur doit être installé entre le disjoncteur associé au circuit, ici le circuit du chauffe-eau et le circuit à commander.

Selon la norme électrique, le contacteur doit lui-même être sous la protection d’un disjoncteur d’un calibre adapté.

Pour un aspect plus pratique, vous devrez peut-être déplacer le disjoncteur d’un autre circuit pour insérer les nouveaux modules.

Sur la rangée de votre tableau électrique, dévissez les fixations des peignes permettant le branchement de la ligne de modules.

Pour cela, dévissez les vis N et L qui libèrent les peignes. Une fois débloqués, retirez-les.

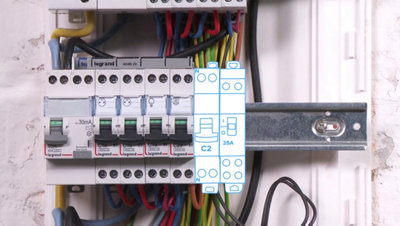

Clipsez le disjoncteur de protection du contacteur sur la barre de module à côté du disjoncteur du cumulus.

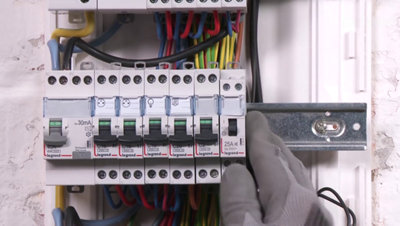

À la droite de ce nouveau disjoncteur, vous pouvez clipser le contacteur et ramener l’ensemble sur la rangée afin de bien les serrer.

Vous devez relier les différents disjoncteurs au différentiel situé en tête de rangée.

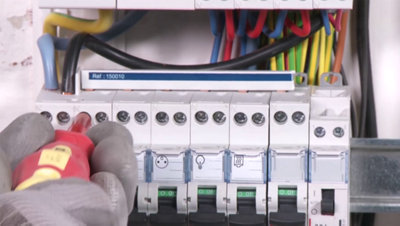

Pour cela, coupez une longueur de peigne avec le bon nombre de dents et insérez-le dans les bornes de neutre avec le côté bleu visible.

Vissez ensuite chaque borne N en façade des disjoncteurs pour verrouiller le peigne.

Pour relier les bornes de phase des disjoncteurs, utilisez un peigne avec le côté gris visible.

Coupez la bonne longueur de connecteur et insérez-le sur la partie supérieure des modules.

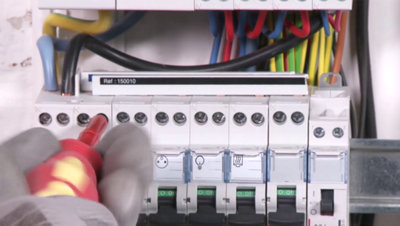

Bloquez les vis de fixation de chaque borne pour terminer le branchement.

Sous le disjoncteur du chauffe-eau, dévissez la fixation du fil de phase (rouge ou marron) du circuit.

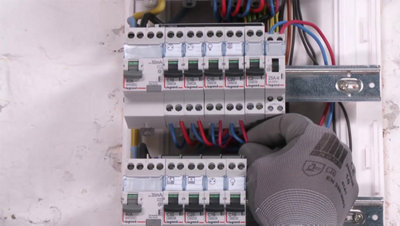

Déplacez le fil pour le brancher sur la borne numéro 4 du contacteur située sous le module.

Vissez ensuite la borne pour verrouiller le branchement.

Sous le disjoncteur du circuit du cumulus, dévissez la fixation du fil de neutre du circuit (bleu).

Retirez le fil et insérez-le dans la borne numéro 2 du contacteur.

Verrouillez la vis de la borne 2 pour terminer le raccordement.

Préparez une longueur de fils rouge et bleu avec une section adaptée que vous dénudez à une extrémité.

Ces fils vont servir à brancher le disjoncteur du chauffe-eau sur le contacteur.

Vous pourrez dénuder l’autre extrémité lorsque vous aurez ajusté la longueur de fil nécessaire.

Commencez par faire passer le fil neutre bleu derrière la barre de modules.

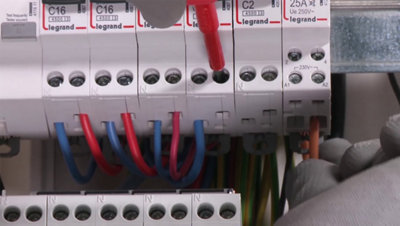

Insérez l’extrémité dénudée du fil dans la borne 1 du contacteur et vissez.

Passez la longueur de fil rouge derrière la barre et insérez-le dans la borne 3 du contacteur. Vissez la borne.

Amenez les 2 fils sous le disjoncteur du chauffe-eau, près des bornes de phase.

Coupez l’excédent de fil et dénudez les deux autres extrémités.

Insérez le fil bleu dans la borne « N » du disjoncteur associé au chauffe-eau et revissez la fixation.

Insérez ensuite le fil de phase rouge sur la borne de phase et revissez.

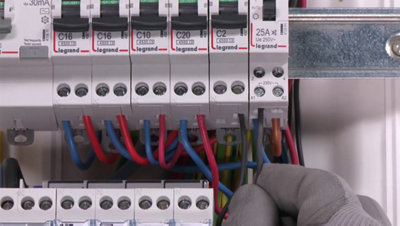

Avant de relier ces 2 modules, repérez les 2 fils noirs (fil pilote) venant du relais de découplage du compteur Linky ou de votre fournisseur d’électricité.

Commencez par dénuder les extrémités des 2 fils.

Un fil doit être raccordé sur la borne de phase du disjoncteur de protection du contacteur.

Vous devez brancher l’autre sur la borne A1 du contacteur.

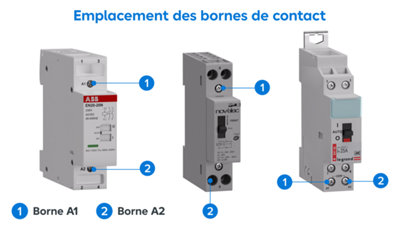

Attention, selon la marque du contacteur, les bornes de contact ne sont pas toujours au même endroit.

Elles sont généralement identifiées avec les noms A1 et A2, mais peuvent se répartir à d’autres endroits du contacteur.

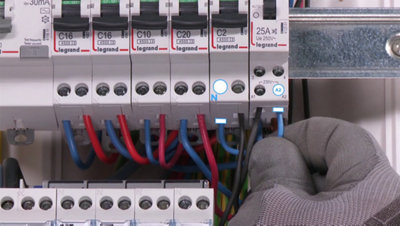

Préparez ensuite une longueur de fil neutre bleu qui servira à raccorder le contacteur à son disjoncteur (2A).

Dénudez chaque extrémité du fil bleu et insérez-le d’un côté sur la borne N sous le disjoncteur et de l’autre côté sur la borne A2 du contacteur.

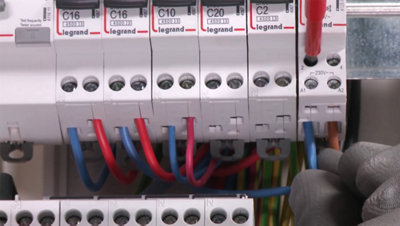

Serrez les vis de fixation pour terminer le branchement.

Avant de remettre le couvercle du tableau, repérez le nombre d’obturateurs à enlever.

Cassez les obturateurs en excès. Positionnez le couvercle sur le tableau électrique et revissez-le.

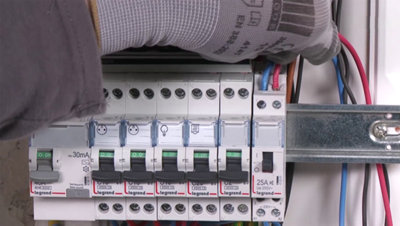

Remettez l’électricité en marche sur l’interrupteur général et relevez tous les disjoncteurs en position ON.

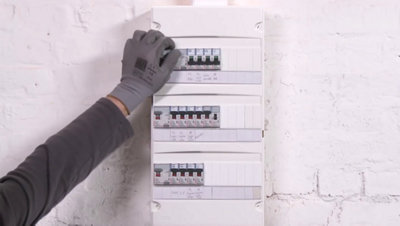

Votre contacteur jour/nuit est installé.

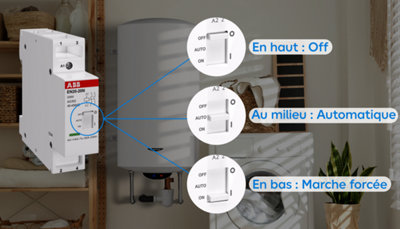

Pour cela il existe un mode adapté sur le contacteur. En effet, en mettant le bouton sur la position ON le contacteur sera en « marche forcée ».

La marche forcée signifie que votre appareil fonctionne normalement jusqu’à la fin de la prochaine période d’heures creuses, sans réaliser d’économies.

Il prendra la position automatique dès la période « heures pleines » qui suivra et remplira donc sa fonction de contacteur en adaptant votre consommation d’électricité à la période au prix le plus bas.

La position auto signifie que vos appareils connectés ne seront pas alimentés avant la prochaine période d’heures creuses et suivent l’horloge de votre fournisseur d’électricité.

La position OFF coupe l’alimentation de votre circuit de chauffe-eau.

Avec le nouveau compteur Linky d’EDF vous pouvez réaliser une demande de modification de votre contrat à distance, soit par le site internet soit auprès d’un opérateur.

Le compteur Linky recevra l’information et basculera directement sur cette option sans intervention d’un technicien sur place.

Généralement, l’abonnement avec cette option est d’un prix plus élevé, mais peut permettre de réaliser de belles économies en connectant vos appareils les plus énergivores.

Le contacteur permet donc de bénéficier directement des économies de l’option heures creuses grâce aux fils pilotes.

Dans une rénovation, il peut être possible de ne pas disposer de ces fils ou qu’ils ne soient pas raccordés à un tableau secondaire par exemple.

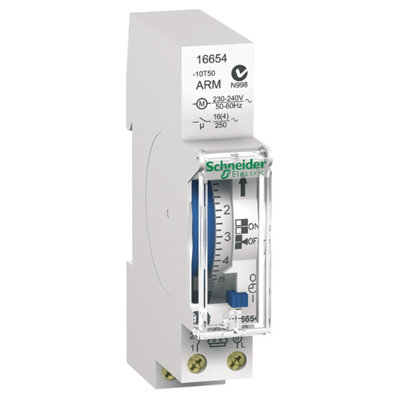

Pour bénéficier des économies, vous pouvez tout de même installer une horloge modulaire sur votre tableau électrique qui gère des plages de fonctionnement à la demande.

En réglant ces plages sur celles des heures creuses de votre fournisseur, vous pouvez donc vous affranchir des fils pilotes.

D’autres modules électriques comme le télévariateur modulaire permettent de réaliser des économies d’énergie.

Ce dispositif offre la possibilité de moduler l’intensité de l’éclairage par simple pression sur un bouton et de l’adapter en fonction des besoins.
