Comprendre le tableau électrique
Qu’est-ce qu’un tableau électrique ?

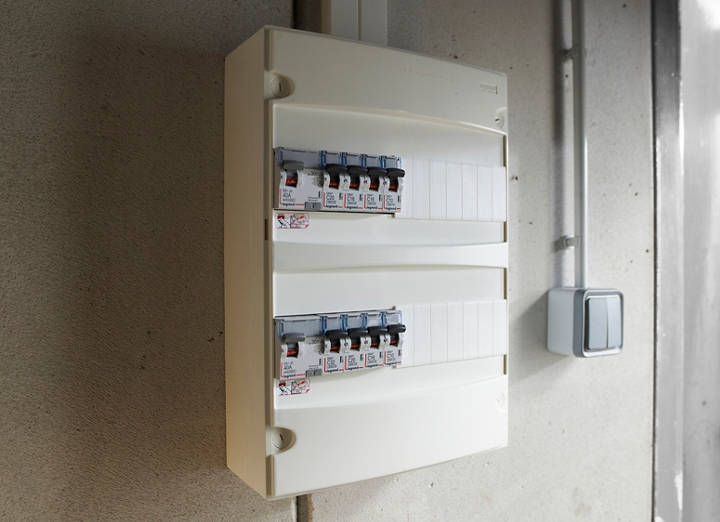

Le tableau électrique est la partie de votre installation qui relie le réseau public aux circuits privés de votre maison ou habitation. Il est équipé des éléments de protection dont le rôle est d’assurer la sécurité des personnes, des équipements et des appareils. Le tableau se compose donc de modules destinés à organiser, répartir et protéger les installations électriques d’un logement ou d’un immeuble.
Il se présente comme un coffret contenant des rangées de rails métalliques. C’est sur ces rails métalliques que sont clipsés les différents dispositifs de répartition et de protection. Ce système de fixation sur rail permet de décaler très facilement les disjoncteurs et interrupteurs d’une rangée pour ajouter de nouveaux équipements.
Notre guide vous aide à comprendre le tableau électrique, vous explique de quoi il se compose et les normes qui régissent son installation.
Tout sur les éléments d'un tableau électrique
Quel emplacement du tableau électrique ?
Dans une habitation, le tableau électrique est intégré dans la gaine technique de logement (GTL) et s’intègre dans l’espace technique électrique du logement (ETEL).
Le tableau relie le réseau d’électricité public depuis le compteur jusqu’aux circuits de la maison.
La gaine technique de logement ou GTL se compose de la platine « abonné » (compteur et disjoncteur général), du tableau électrique et du coffret de communication.
Le coffret de communication a son alimentation sur le tableau électrique.

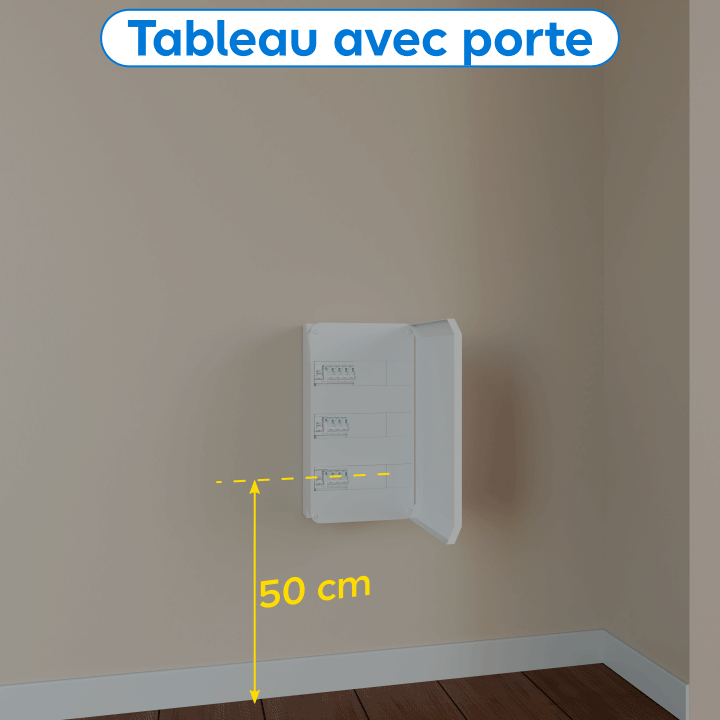

Les normes imposent que la hauteur des manettes des modules se situe entre 100 cm et 180 cm de haut.
Si le tableau électrique dispose d’une porte, la hauteur minimum peut être de 50 cm.
Espace dans le tableau pour les ajouts futurs
Selon les normes en vigueur, un tableau électrique d’un logement neuf doit disposer d’au moins 20 % d’emplacements libres.
De plus, il est interdit d’avoir une ligne vide de modules.
Ces emplacements sont destinés à ajouter facilement de nouveaux circuits en cas de travaux.
La composition d'un tableau électrique dans une habitation
L’électricité d’un tableau électrique est apportée par les 2 bornes de phase (neutre/bleu et phase/rouge). L’alimentation de l’installation se fait ensuite par des conducteurs ou fils électriques, puis chaque circuit est ensuite alimenté soit par des peignes horizontaux, soit par des peignes verticaux soit par d’autres fils conducteurs.
Un tableau électrique est équipé de modules (disjoncteur, interrupteur différentiel, parafoudre, etc.) répartis sur des supports ou rails métalliques. Les normes précisent que chaque module a pour rôle de contrôler un seul circuit (éclairage, chauffage, prises, etc.).

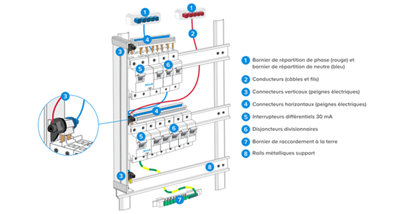

Le tableau électrique est donc composé des éléments suivants :
Si vous résidez dans logement collectif ou un immeuble d’habitation, le tableau électrique peut avoir une organisation un peu différente. En effet, le tableau électrique d’un immeuble doit aussi servir à l’alimentation des parties communes (entrée, caves, local à vélo, ascenseur, etc.). Il présente donc quelques particularités dont différents circuits consacrés aux parties communes et intégrant une protection ou un rôle différent. Enfin, un tableau électrique d’un immeuble d’habitation doit disposer de 6 places libres, au minimum.

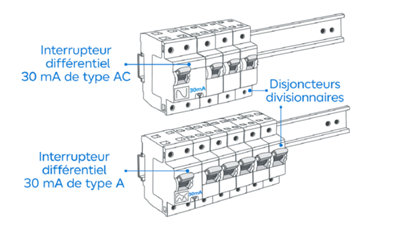

Interrupteur et disjoncteur différentiels 30 mA
Les normes imposent que le tableau électrique d’un logement soit équipé de dispositifs de protection. Pour être en conformité avec les prescriptions de la norme :
• Votre premier interrupteur différentiel doit être de type AC et protéger une partie de vos circuits d’éclairage et de prises de courant, dans la limite de 8 circuits.
• Votre second interrupteur différentiel doit être de type A et protéger, toujours dans la limite de 8 circuits, vos appareils à forte puissance, ainsi que les circuits de prises et d’éclairage que votre interrupteur AC n’a pu protéger.
Si vous avez des circuits supplémentaires, il vous faut installer des interrupteurs différentiels 30 mA supplémentaires dont vous choisissez le type en fonction de leur destination.
Ce dispositif a pour rôle la protection des personnes en détectant les fuites de courant. Son seuil de déclenchement est fixé à 30 mA, ce qui correspond à une différence d’intensité pouvant être supportée sans dommage par l’être humain. Ce dispositif est soit un interrupteur soit un disjoncteur différentiel 30 mA qu’il faudra impérativement placer sur le rail en tout début de rangée.
Si l’interrupteur (ou disjoncteur) détecte une intensité différente entre les borniers de répartition de phase et de neutre, il coupe instantanément l’arrivée du courant (en disjonctant) sur toute la rangée du circuit où il est placé. Tous les disjoncteurs divisionnaires placés à sa suite ne sont donc plus alimentés.

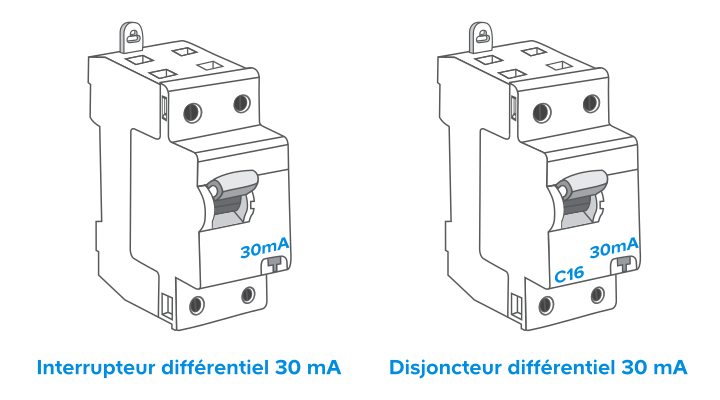

- Interrupteur ou disjoncteur différentiel ?
Comment faire le choix entre ces 2 modules de protection dont le rôle est un peu différent ?
• L’interrupteur différentiel
Il réalise la fonction décrite ci-dessus, mais n’a pas de détection des surintensités (il ne protège donc pas des surcharges). De ce fait, il doit absolument être complété par des disjoncteurs divisionnaires.

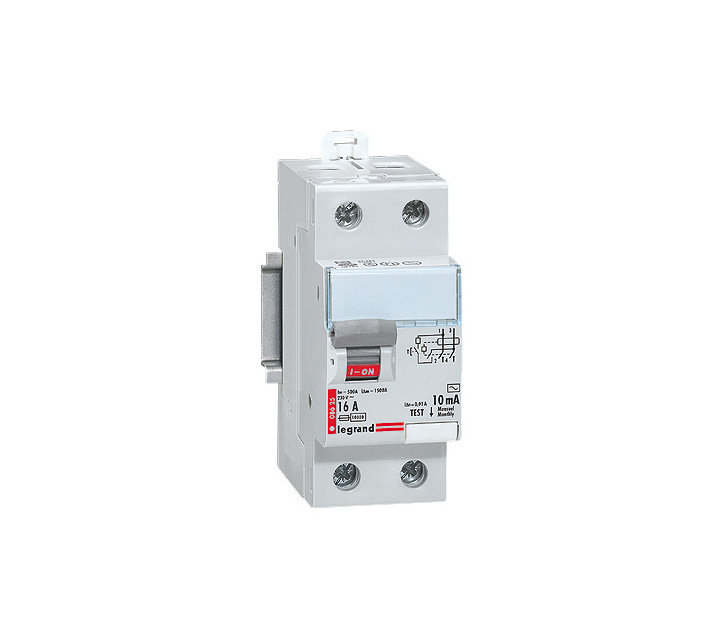

• Le disjoncteur différentiel
Généralement, il est réservé à un circuit spécialisé très sensible.
Il assure alors la protection des personnes et du matériel en combinant les protections d’un interrupteur différentiel et d’un disjoncteur divisionnaire.

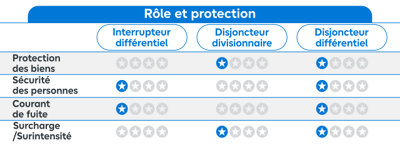

En résumé, voici comment reconnaitre le rôle de ces différents modules de protection :
L’interrupteur différentiel est sensible aux fuites de courant et coupe l’alimentation en cas d’incident ce qui permet la sécurité des personnes et évite les risques d’électrocution.
Le disjoncteur divisionnaire assure la protection des équipements électriques en détectant les surcharges sur un circuit.Les disjoncteurs différentiels cumulent le rôle de protection contre toute surcharge et la détection des courants de fuite. Ils assurent donc à la fois la sécurité des biens et des personnes.
- Les nouvelles règles concernant les interrupteurs et les disjoncteurs différentiels 30 mA
La norme NF C 15-100 a fixé de nouvelles règles destinées à assurer une protection optimale des personnes et des équipements électriques. Elle détermine le nombre de ces modules que vous devez placer en fonction de la taille de votre installation électrique.

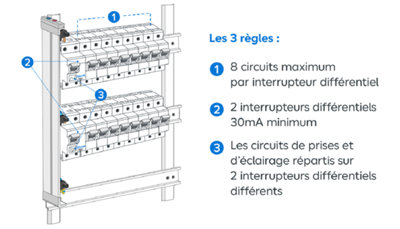

Trois règles simples à retenir :
• Au moins 2 interrupteurs 30 mA pour protéger tous vos circuits électriques.
• Pas plus de 8 circuits par différentiel (c’est-à-dire pas plus de 8 disjoncteurs divisionnaires par ligne)
• Répartir vos circuits d’éclairage et de prises de courant entre les 2 interrupteurs ou disjoncteurs différentiels. En cas de problème, une partie de vos circuits restera ainsi opérationnelle.
- Le type de dispositif différentiel 30 mA
Vous devez choisir le modèle en fonction de leur destination. Il en existe 3 types :
• Type AC
Pour chaque circuit de prises ou d’éclairage de votre habitation.
• Type A
spécialisé, pour les appareils ou équipements à forte puissance comme les plaques de cuisson, le lave-linge, la prise de recharge de véhicule électrique…
• Type Hi (Haute immunité)
Également appelés Hpi ou Si suivant les fabricants, ce dispositif concerne les circuits de la maison sur lesquels seront raccordés des appareils devant être protégés de coupures intempestives (congélateur, matériel informatique, alarme, matériel médical…).

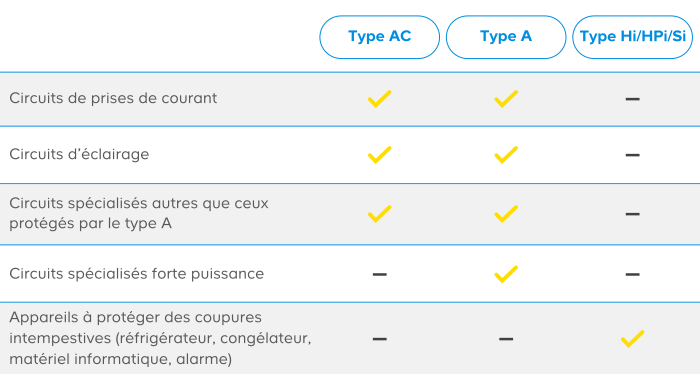

Voici un tableau récapitulatif de l’utilisation de ces dispositifs :
- Le calibre de l’interrupteur ou du disjoncteur différentiel
Les interrupteurs et disjoncteurs différentiels 30 mA sont calibrés pour supporter une intensité maximale indiquée sur l’appareil (exemple : 25 A, 40 A, 63 A…). Pour définir leur calibre, la norme NF C 15-100 se base soit sur l’intensité en amont, soit sur l’intensité en aval du dispositif.
• Intensité en amont
Le calibre du dispositif doit être supérieur ou égal au calibre du disjoncteur de branchement.
• Intensité en aval
Le calibre doit être supérieur ou égal à la somme des calibres des disjoncteurs divisionnaires alimentant le chauffage direct, le chauffe-eau et la prise de recharge véhicule électrique, plus la moitié de la somme des calibres des disjoncteurs divisionnaires alimentant les autres circuits.

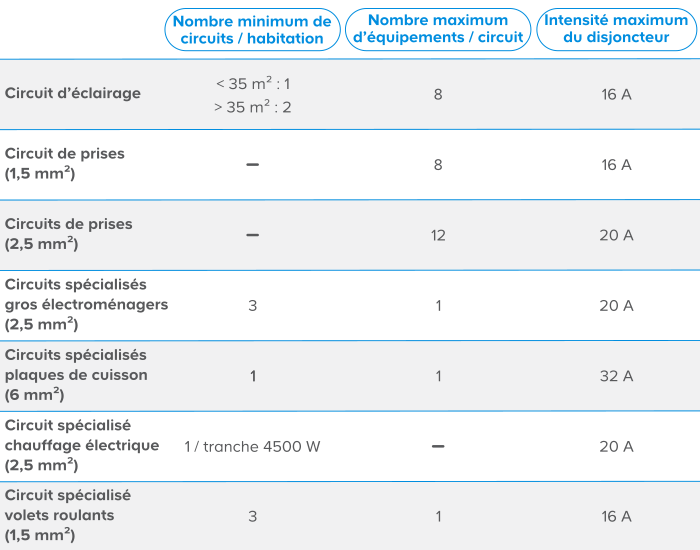

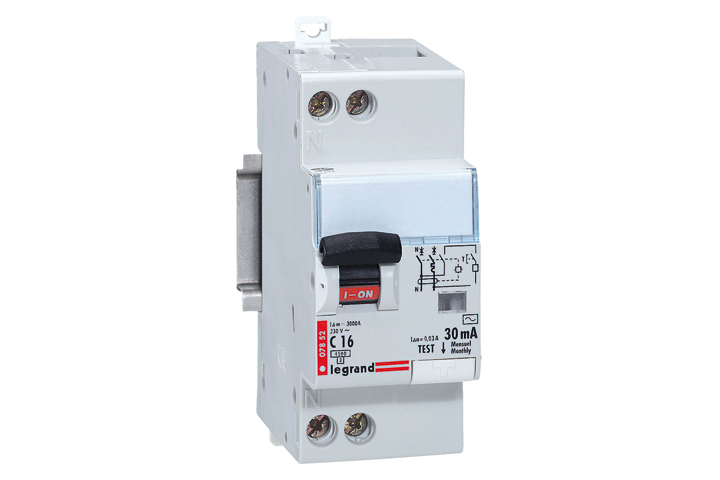

Les disjoncteurs divisionnaires : la protection dédiée
Répartissez vos volets roulants sur 2 interrupteurs différents. En cas de court-circuit sur l’un des deux, vous ne resterez pas dans le noir.
Placés juste après le disjoncteur ou l’interrupteur différentiel 30 mA, les disjoncteurs divisionnaires ont pour fonction la protection des circuits des installations électriques.
Chaque disjoncteur est relié à un seul circuit.
S’il détecte une surintensité ou un court-circuit sur celui-ci, il disjoncte et coupe instantanément le courant.
Sécurité

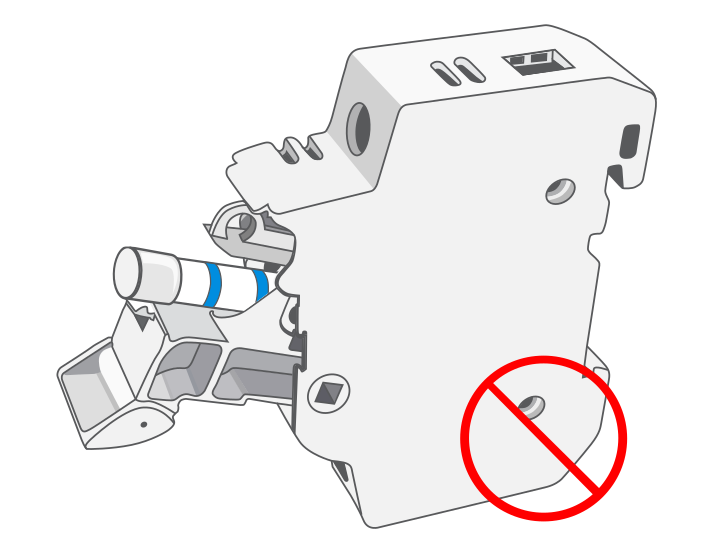

La norme interdit dorénavant les coupe-circuits (fusibles) dans un tableau électrique. Pour la construction d’un logement neuf, seuls les disjoncteurs sont autorisés.
Lors de gros travaux de rénovation, une mise aux normes est obligatoire. Vous pouvez confier ces travaux à un électricien professionnel ou les réaliser vous-même.
Cependant, vous aurez besoin d’une attestation de conformité de vos installations (CONSUEL) si vos travaux sont financés.
Selon votre installation, découvrez le nombre de circuits autorisés, et donc de disjoncteurs, ainsi que le type de disjoncteur divisionnaire à choisir :
Le bornier de raccordement à la terre et les conducteurs

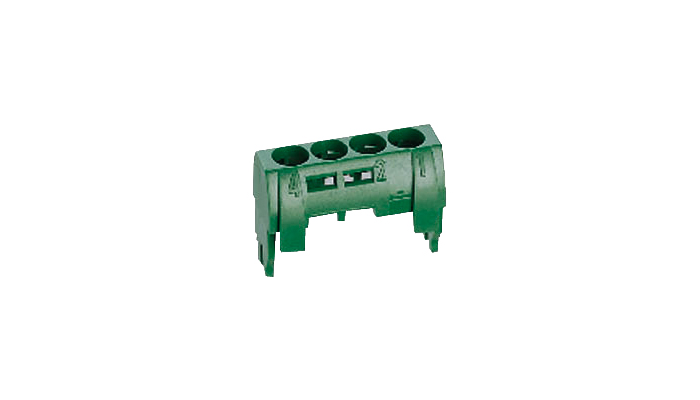

- Le raccordement à la terre
Le bornier de raccordement à la terre de votre tableau électrique centralise tous les circuits de mise à la terre de votre installation et permet de la raccorder à votre prise de terre.
Celle-ci peut être équipée d’un piquet planté dans le sol ou installée en fond de fouille.

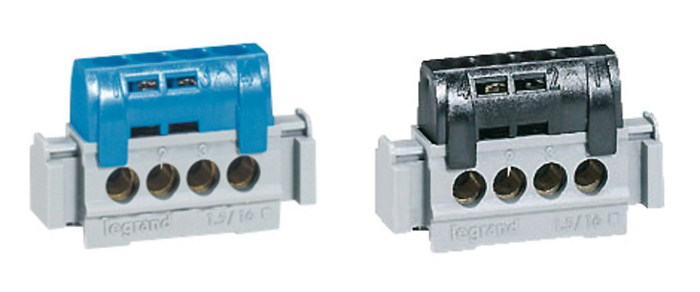

- Les borniers de répartition
Les borniers de répartition de phase et de neutre permettent de raccorder les interrupteurs ou disjoncteurs à la platine abonné par les conducteurs phase et neutre.
Ils servent donc à répartir l’alimentation électrique des phases dans le tableau.
- Les conducteurs électriques
Un conducteur électrique possède la capacité de transporter l’énergie électrique ou l’électricité.
Il en existe 2 types :
• Le fil électrique
• Le câble électrique

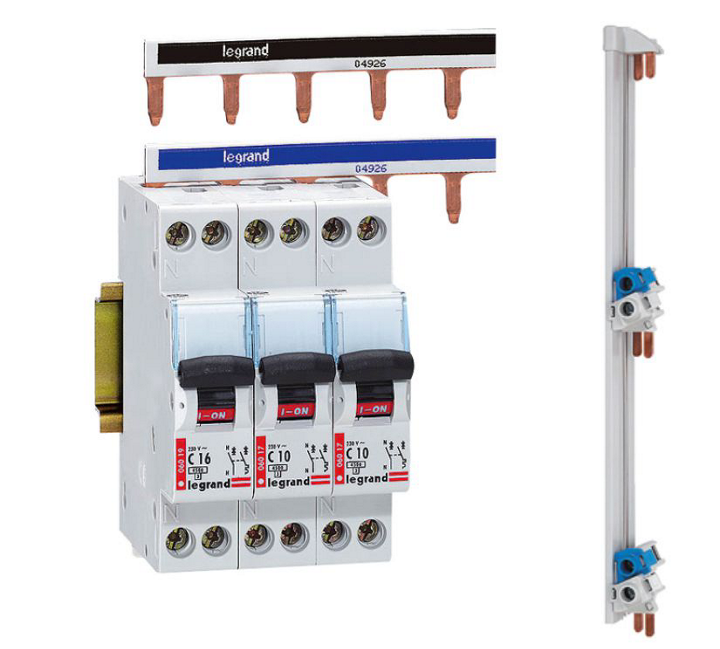

Les peignes électriques
Dans le tableau électrique, le raccordement électrique pour alimenter en électricité les différents modules nécessite un travail très minutieux.
Les peignes électriques de phase (noir) et de neutre (bleu) sont des connecteurs rigides qui ont des propriétés communes et la même fonction que les fils électriques.
Vous pouvez les utiliser afin de mettre chaque circuit sous tension.
Très pratique, l’écartement de leurs « dents » est dimensionné pour correspondre exactement à l’écartement entre les éléments dont le tableau est équipé. Seul bémol, vous devez choisir des peignes de marque compatible avec celle de vos modules pour que l’écartement corresponde.
Si vous laissez des « dents » libres pour pouvoir ajouter à l’avenir de nouveaux éléments à votre tableau, celles-ci sont sous tension. Afin d’éviter tout risque d’électrisation, il est donc important de les protéger par un obturateur de peigne électrique.

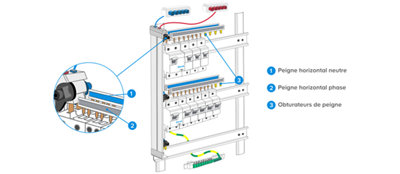

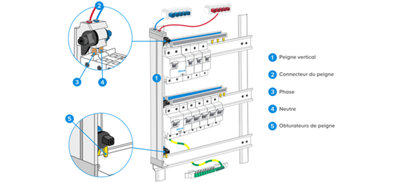

Il existe 2 types de peignes complémentaires, les peignes de raccordement (ou peignes verticaux) et les peignes d’alimentation (horizontaux).
Les peignes verticaux (connexion phase et neutre)
Ils assurent le relais vertical de l’alimentation générale pour chaque rangée du tableau électrique.
Ils permettent ainsi le raccordement des borniers de répartition aux dispositifs différentiels placés en début de rangée.
L’utilisation de ces peignes verticaux n’est donc pas nécessaire si votre tableau ne comporte qu’une seule rangée.

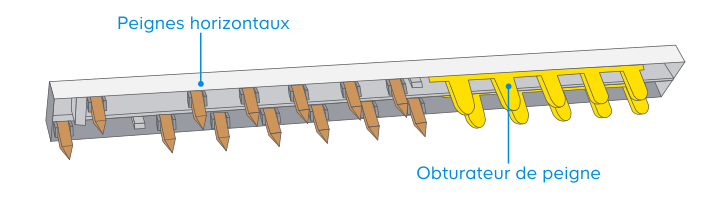

Les peignes horizontaux (connexion phase et neutre)
Ils s’installent par 2 sur chaque rangée pour distribuer l’électricité (phase et neutre) et permettent ainsi de raccorder tous les disjoncteurs divisionnaires de la ligne au dispositif différentiel placé à sa tête.
Les peignes horizontaux sont à installer au-dessus des différents éléments.
Le parafoudre et les modules complémentaires
Vous avez la possibilité d’installer des modules complémentaires sur votre tableau électrique : parafoudre, horloge programmable, interrupteur crépusculaire, télérupteur, etc. Certains nécessitent une installation ou l’avis d’un électricien professionnel, d’autres s’installent très facilement à condition de respecter les consignes de sécurité.

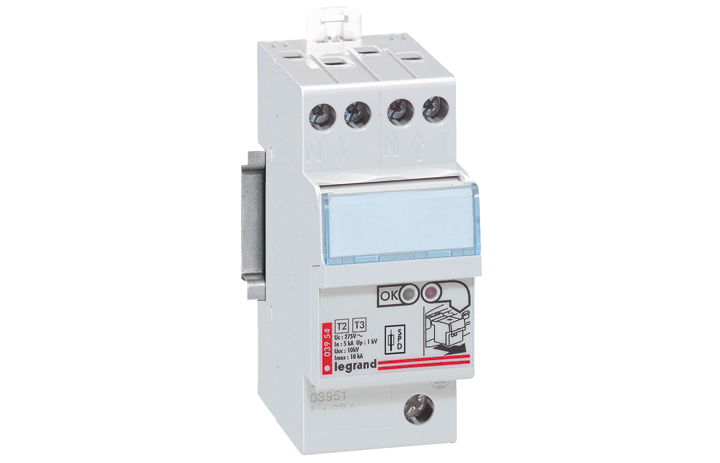

- Le parafoudre
Le parafoudre sert à la protection des installations électriques et de la télécommunication contre les surtensions générées par la foudre.
Il augmente la sécurité des équipements et des personnes lorsque la maison est située dans une zone à forte densité de foudroiement.
Installé en tête de l’installation électrique, il évacue les surtensions vers la terre.
Notre guide pour installer un parafoudre dans le tableau électrique

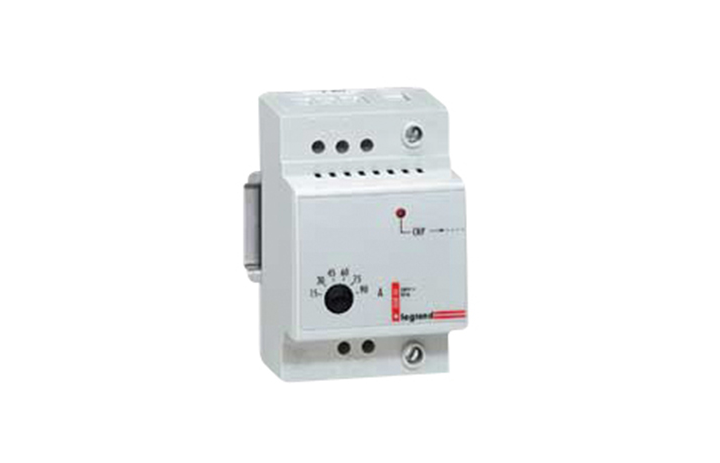

- Le délesteur
Le délesteur permet de gérer l’utilisation de la puissance sur l’ensemble de vos circuits du logement en coupant momentanément certaines alimentations au profit d’autres, en cas de forte sollicitation.
Ce dispositif permet d’éviter de dépasser la puissance souscrite pour l’habitation et que l’installation ne disjoncte. Il doit être installé après le disjoncteur général et avant tous les autres dispositifs.
Il peut être préférable à long terme d’augmenter l’abonnement électrique de la maison ou de faire réaliser des travaux de mise aux normes par un électricien professionnel.

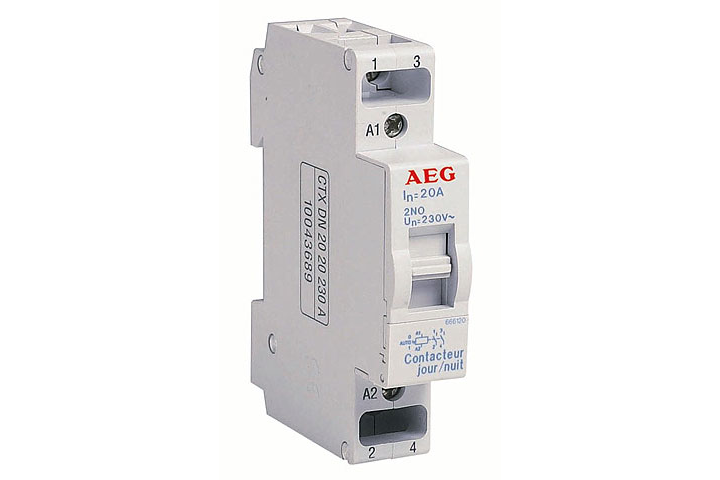

- Le contacteur jour/nuit
L’installation d’un contacteur jour/nuit dans votre tableau électrique nécessite un abonnement spécifique pour la maison ou le logement.
Il permet de bénéficier des tarifs « heures creuses » de votre fournisseur d’électricité.
Un circuit équipé de ce module permet la mise en service automatique d’appareils, comme le chauffe-eau à accumulation électrique, au moment où l’électricité est la moins chère, et donc de faire des économies.
Découvrez tous les contacteurs jour/nuit

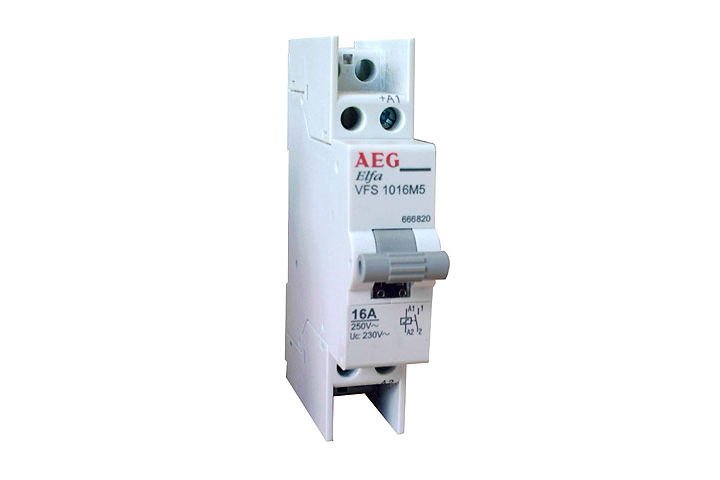

- Le télérupteur
Le télérupteur permet d’avoir plusieurs points d’allumage d’un éclairage.
Dans ce cas, le dispositif se compose d’un télérupteur associé au disjoncteur d’un circuit d’éclairage.
Ils sont disposés côte à côte sur la ligne du tableau électrique.
Découvrez tous les télérupteurs

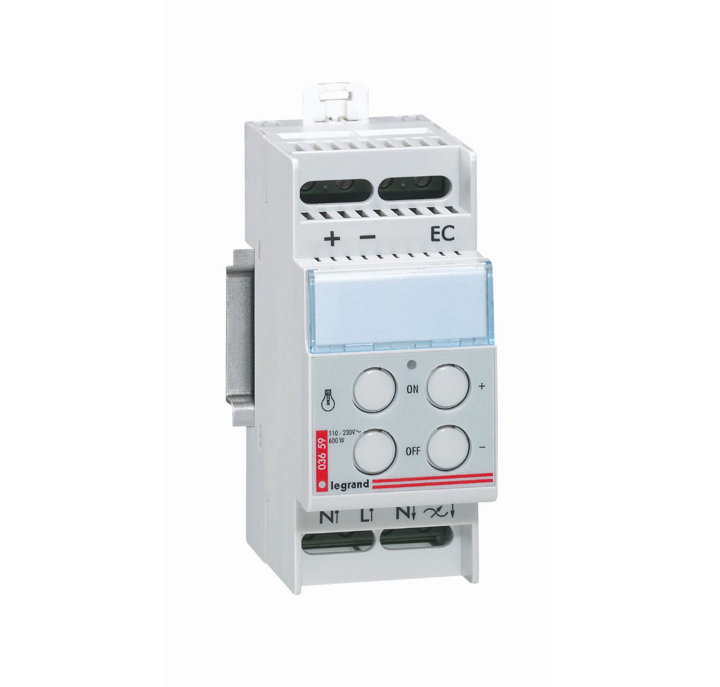

- Le télévariateur modulaire
Cet élément joue le même rôle qu’un télérupteur, mais il comprend également la prise en compte des variateurs d’intensité lumineuse.
Selon les modèles, il peut comprendre des options comme un variateur à mémoire, la configuration de scénarios ou encore une minuterie.
Découvrez tous les télévariateurs

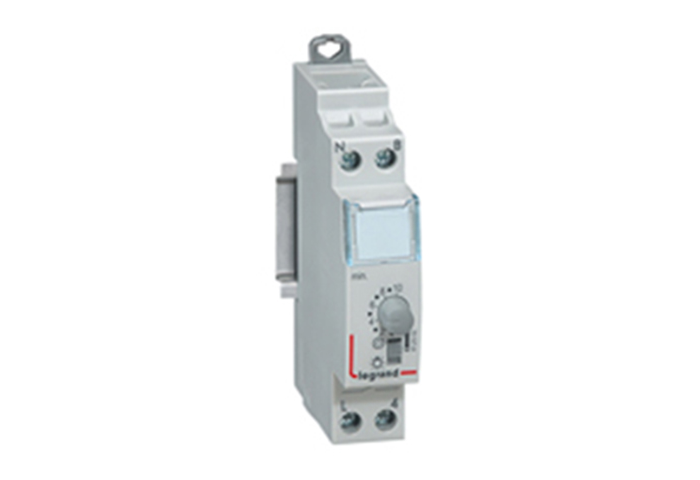

- La minuterie ou le relais temporisé
Souvent utilisés dans les escaliers ou les sous-sols des parties communes d’un immeuble, la minuterie et le relais temporisé permettent l’extinction automatique d’un éclairage après un temps prédéfini.
Dans une maison ou un logement, c’est une solution qui vous permet de faire des économies d’énergie puisque vous n’oublierez pas d’éteindre votre éclairage.
Ces modules peuvent être installés directement dans le tableau électrique afin de simplifier le câblage.

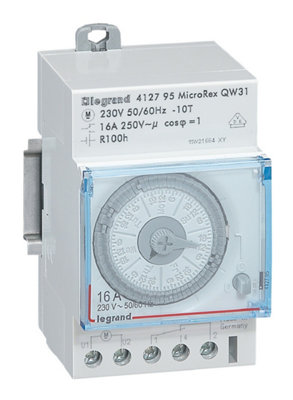

- L’horloge modulaire
L’horloge dans un tableau électrique offre la possibilité d’une programmation pour le fonctionnement de certains équipements de la maison.
Il peut par exemple servi à programmer la marche du filtre de la piscine.
Cet interrupteur horaire permet donc de réaliser des économies d’énergie.
Découvrez toutes les horloges et minuteries
Il existe donc une grande variété de dispositifs pour augmenter le confort et la sécurité de votre installation.
Maintenant que vous connaissez tout du tableau électrique, de ses composants et des normes, vous pouvez passer au choix.
