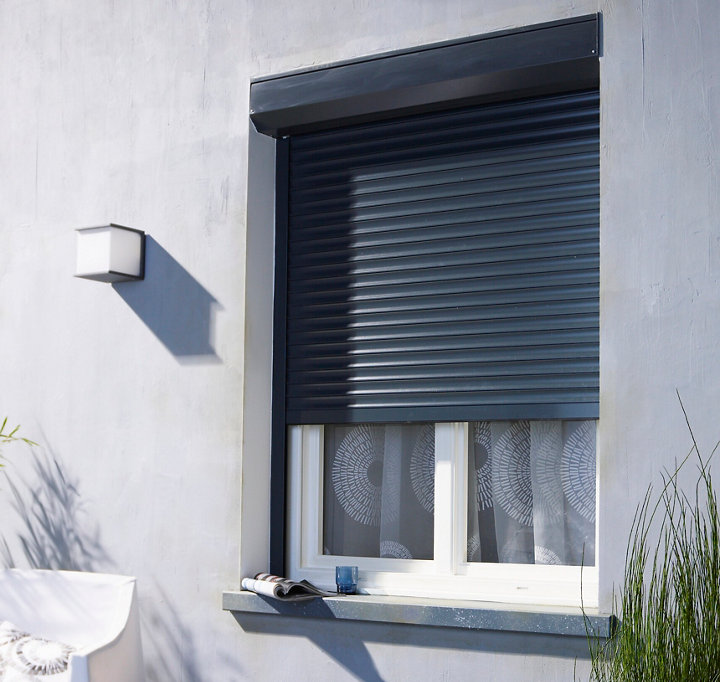

Comment installer un volet roulant en tableau

La pose d’un volet à enroulement intérieur ou extérieur

Installer un volet roulant vous permet de tamiser à souhait la lumière du jour tout en contribuant à l'isolation de votre pièce et à la réduction des risques d’intrusion. À enroulement intérieur, son coffre posé sous le linteau de la fenêtre le rend invisible de l’extérieur lorsque le volet est fermé. A contrario, le coffre est invisible de l'intérieur si vous avez un modèle à enroulement extérieur. Qu’il soit électrique ou à sangle, découvrez nos tutoriels vidéo pour réussir la pose en tableau dite sous linteau, de votre volet roulant.

Comment installer un volet roulant en tableau

Installer un volet roulant électrique sous linteau

Découvrez en 2 étapes comment poser un volet roulant motorisé à enroulement intérieur :

  1. Préparer la pose
  2. Raccorder électriquement

Étape 1 : Préparer la pose

Installer un volet roulant électrique sous linteau

Dans le cas d’un volet roulant à enroulement intérieur, le coffre n’est pas visible de l’extérieur.

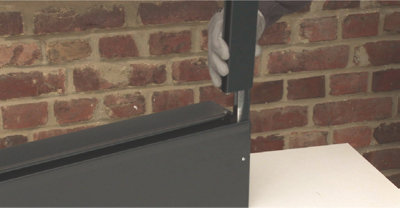

Les coulisses de votre volet étant livrées démontées, emboîtez-les provisoirement sur le coffre.

Installer un volet roulant électrique sous linteau

Vérifiez la hauteur totale du volet roulant.

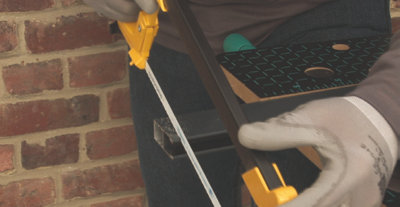

Si nécessaire, ajustez la longueur des coulisses : sciez-les à la bonne dimension, puis ébavurez-les.

Installer un volet roulant électrique sous linteau

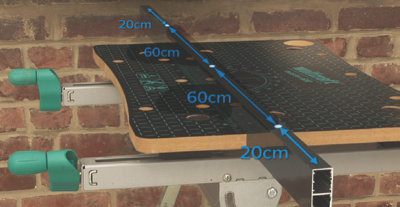

Préparez la fixation des coulisses en perçant un avant-trou à environ 20 cm des extrémités, puis tous les 60 cm au maximum.

Élargissez ensuite les avant-trous pour permettre le passage de la tête de vis.

Installer un volet roulant électrique sous linteau

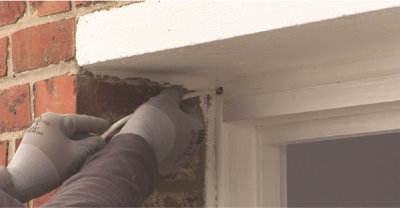

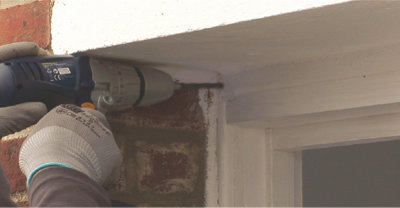

Pour le passage du câble électrique du volet, percez dans l’angle du bâti de fenêtre, puis positionnez le volet roulant à l’emplacement souhaité.

Installer un volet roulant électrique sous linteau

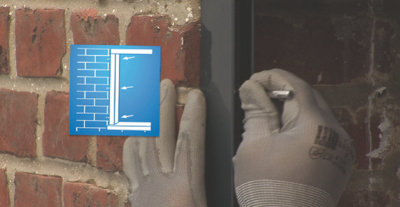

Contrôlez le niveau de la première coulisse et repérez les trous de fixation directement sur la maçonnerie.

Percez sur vos repères avec un foret adapté avant de cheviller. Faites de même pour chaque fixation.

Installer un volet roulant électrique sous linteau

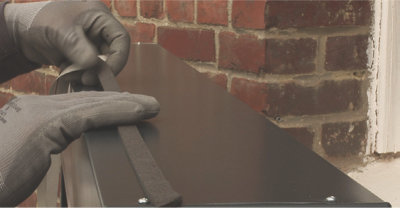

Collez du joint mousse sur le dessus du coffre.

Installer un volet roulant électrique sous linteau

Insérez le câble électrique et repositionnez le volet.

Installer un volet roulant électrique sous linteau

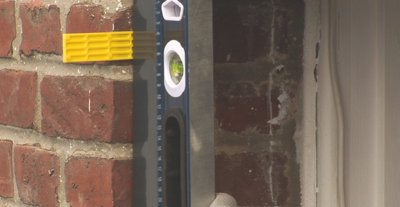

Vissez la première coulisse sans la bloquer. Placez une cale et contrôlez le niveau avant de la visser définitivement.

Faites de même pour chaque fixation.

Installer un volet roulant électrique sous linteau

Pour la deuxième coulisse, commencez par la fixation du haut. Placez également une cale et vissez sans bloquer.

Installer un volet roulant électrique sous linteau

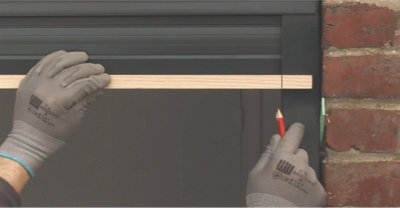

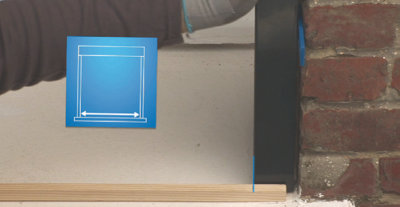

Contrôlez le parallélisme de vos coulisses à l’aide d’un tasseau qui vous servira de gabarit.

Installer un volet roulant électrique sous linteau

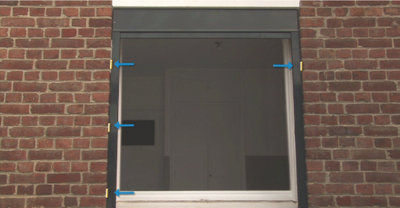

Repérez l’écart en haut entre vos 2 coulisses et reportez-le en bas du volet, puis ajustez le tout à l’aide d’une cale.

Une fois que les coulisses sont bien parallèles, vissez-les définitivement.

Installer un volet roulant électrique sous linteau

Découpez la partie des cales qui dépasse à l’aide d’un cutter.

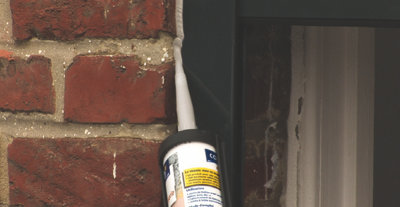

Afin d’assurer l’étanchéité, déposez un joint de silicone le long des coulisses et lissez-le au doigt ou au lisseur de joint pour une finition réussie.

Étape 2 : Raccorder électriquement

Installer un volet roulant électrique sous linteau

Avant toute intervention sur le réseau électrique, n’oubliez pas de couper le courant.

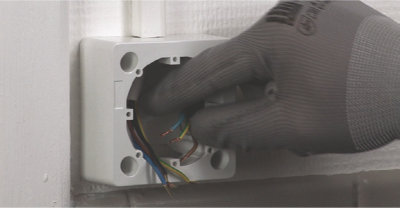

Ouvrez le boîtier électrique puis faites passer le câble dans le boîtier.

Préparez ensuite les fils pour le raccordement.

Installer un volet roulant électrique sous linteau

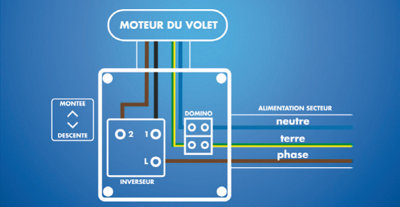

Raccordez le moteur du volet roulant à sa commande de montée et de descente. Pour cela, reportez-vous à la notice de votre volet.

Installer un volet roulant électrique sous linteau

Refermez le boîtier électrique et rétablissez le courant.

Vous pouvez enfin tester le bon fonctionnement de votre volet.



Installer un volet roulant à sangle

Apprenez à poser votre volet roulant manuel à enroulement extérieur :

  1. Préparer la pose
  2. Installer l'enrouleur de sangle

Les outils indispensables

  • Un mètre
  • Un niveau à bulle
  • Une lime
  • Une paire de ciseaux
  • Un jeu de tournevis
  • Une perceuse à percussion
  • Un pistolet à mastic
  • Un tasseau
  • Une pointe à tracer
  • Une râpe à bois
  • Un cutter
  • Une scie à métaux
  • Une perceuse-visseuse
  • Un établi

Étape 1 : Préparer la pose

Installer un volet roulant à sangle

Dans le cas d’un volet roulant à enroulement extérieur, le coffre sera visible de l’extérieur.

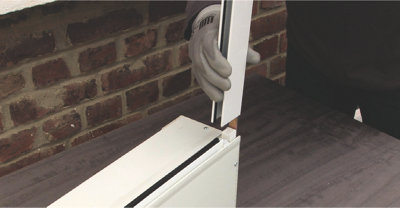

Les coulisses de votre volet sont livrées démontées : emboîtez-les provisoirement sur le coffre.

Installer un volet roulant à sangle

Vérifiez la hauteur totale du volet roulant et, si nécessaire, ajustez la longueur des coulisses.

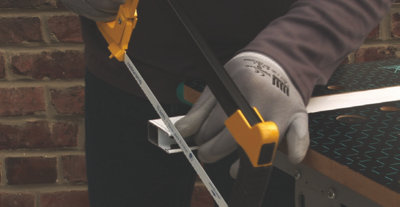

Si vous devez réduire leur longueur, sciez-les puis ébavurez-les.

Installer un volet roulant à sangle

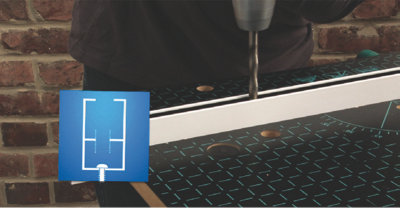

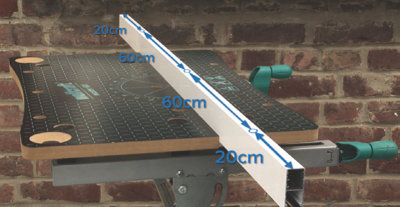

Préparez la fixation des coulisses en perçant un avant-trou à environ 20 cm des extrémités, puis tous les 60 cm au maximum.

Installer un volet roulant à sangle

Une fois vos avant-trous percés, élargissez-les pour permettre le passage de la tête de vis.

Installer un volet roulant à sangle

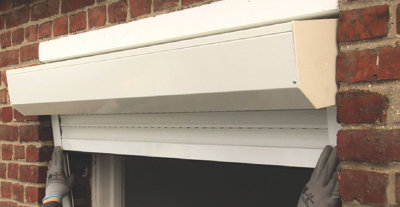

Remontez les coulisses, puis positionnez le volet roulant à son futur emplacement.

Installer un volet roulant à sangle

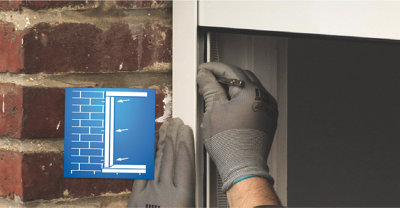

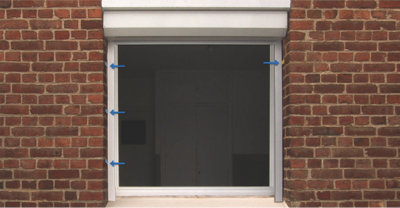

Repérez les trous de fixation directement sur la maçonnerie.

Retirez le volet et les coulisses, puis percez sur vos repères avec un foret adapté avant de cheviller.

Installer un volet roulant à sangle

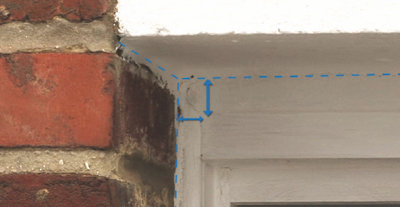

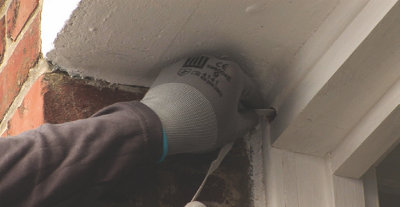

Pour faire passer la sangle à travers le bâti, mesurez et tracez vos repères de perçage puis faites 2 trous rapprochés.

Pour éviter que le bois n’éclate, délimitez votre mesure au cutter avant de percer. Uniformisez ensuite le passage à l’aide de la râpe.

Installer un volet roulant à sangle

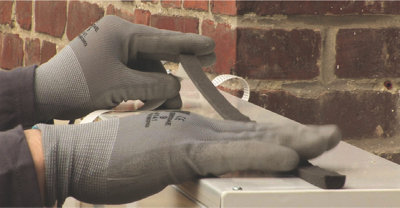

Collez du joint mousse sur le dessus de votre coffre.

Installer un volet roulant à sangle

Introduisez la sangle dans le bâti de fenêtre et repositionnez le volet.

Repérez les trous de fixation directement sur la maçonnerie.

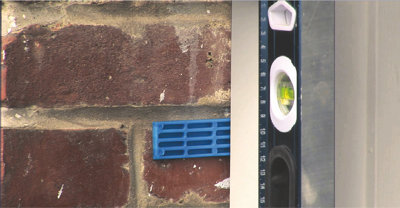

Vissez la première coulisse sans la bloquer, placez une cale et contrôlez son niveau avant de la visser définitivement.

Faites de même pour chaque fixation.

Installer un volet roulant à sangle

Pour la deuxième coulisse, commencez par la fixation la plus haute. Placez également une cale et vissez sans bloquer.

Installer un volet roulant à sangle

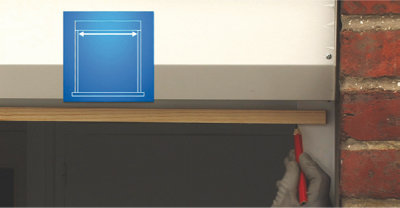

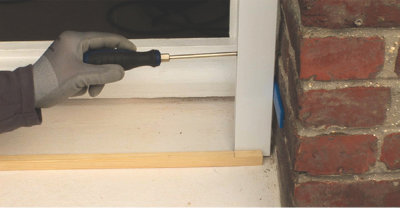

Contrôlez le parallélisme des coulisses à l’aide d’un tasseau qui vous servira de gabarit.

Installer un volet roulant à sangle

Repérez l’écart haut entre vos coulisses puis reportez cet écart en bas du volet. Si besoin, ajustez la coulisse à l’aide d’une cale.

Dès que les coulisses sont bien parallèles, vous pouvez visser définitivement.

Installer un volet roulant à sangle

À l’aide d’un cutter, découpez la partie des cales qui dépasse.

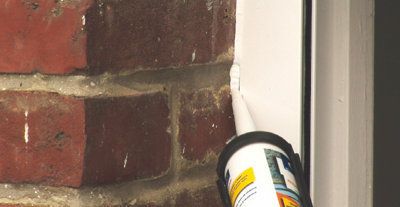

Pour assurer l’étanchéité, déposez un joint de silicone le long des coulisses et lissez-le pour une bonne finition.

Étape 2 : Installer l’enrouleur de sangle

Installer un volet roulant à sangle

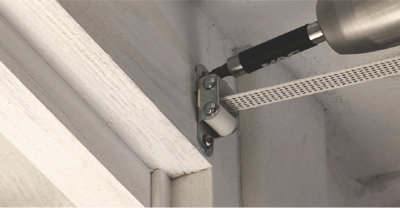

Vissez le guide sangle au bâti : celui-ci permet à la sangle d’être guidée sans s’user.

Installer un volet roulant à sangle

Fixez ensuite l’enrouleur au bâti de fenêtre.

Passez la sangle dans le boîtier, puis faites une entaille aux ciseaux avant de l’attacher.

Installer un volet roulant à sangle

Le ressort du boîtier étant pré-tendu, évitez de le lâcher brutalement.

Laissez la sangle s’enrouler doucement autour de l’enrouleur et refermez le boîtier.

Enfin, testez le bon fonctionnement du volet roulant.
