Prévoir les dimensions d'un escalier
Prendre les mesures d’un escalier
Dans un projet d’escalier dans la maison, certaines questions reviennent souvent : quelle est la hauteur de marche idéale ? sa profondeur ? quelle emprise au sol ?
En effet, les dimensions ont un impact direct sur le confort et la sécurité. Pour cela, quelques notions sont importantes pour créer un escalier confortable. Inclinaison, recul ou loi de Blondel sont autant d’éléments à prendre en compte pour la conception. De plus, des normes de sécurité doivent être respectées pour la protection des usagers.
Notre guide vous donne quelques conseils pour prévoir les dimensions d’un escalier.
Comment bien dimensionner un escalier
Quelles sont les bases pour un bon dimensionnement d'un escalier ?

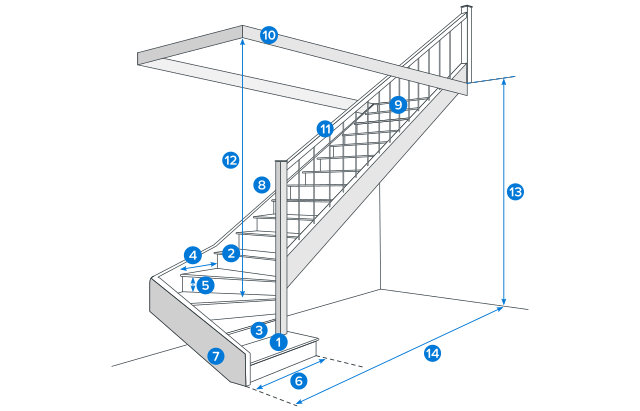

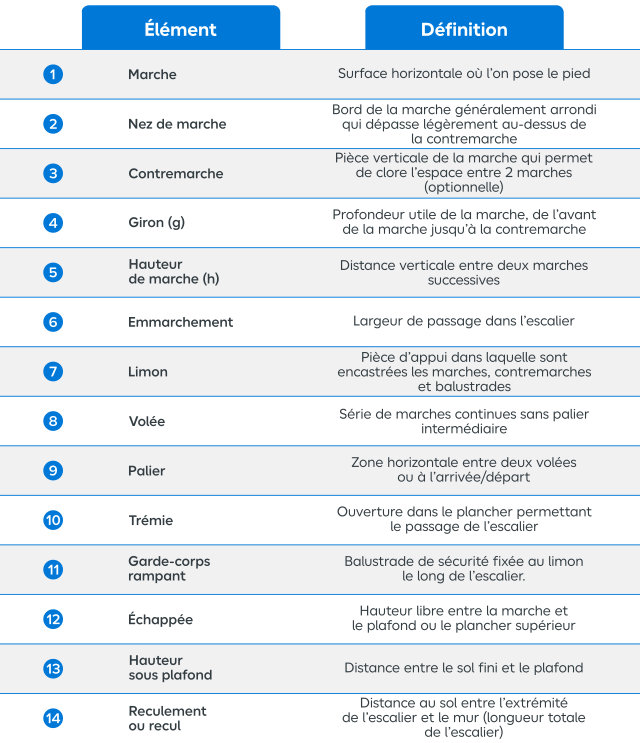

Avant de mesurer ou de calculer, il est bon de connaître les termes que l’on trouve dans les escaliers :
- Quels sont les différents éléments constituant un escalier ?

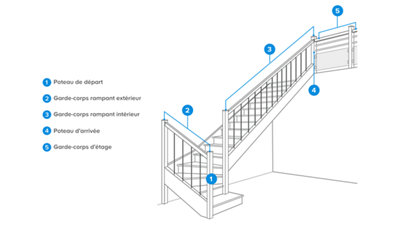

En plus de ces éléments, un escalier peut comporter des équipements de sécurité comme des garde-corps ou balustrades.
En plus de ces éléments, un escalier peut comporter des équipements de sécurité comme des garde-corps ou balustrades.

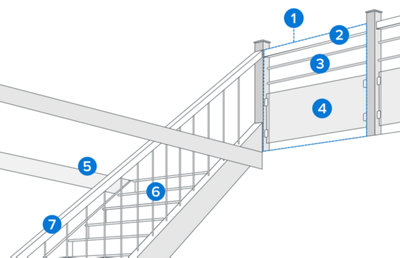

• Le garde-corps d’étage situé au niveau du palier (1) est constitué d’une main courante dans sa partie supérieure (2), de barreaux horizontaux ou lisses (3) et d’un soubassement en partie basse (4).
• Le garde-corps rampant fixé sur le limon (5) est composé de balustres ou poteaux (6) et d’une main courante en partie supérieure (7).

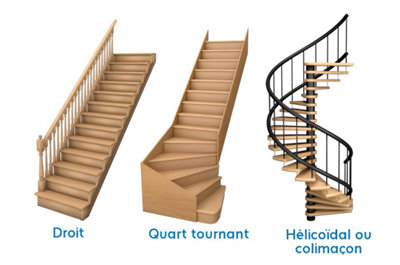

- Quels sont les différents types d'escalier ?
Le choix du type d’escalier dépend principalement de l’espace disponible et de l’usage quotidien. Voici les 3 formes les plus courantes pour la maison :
- L'escalier droit
Il s’agit d’une seule volée de marches sans changement de direction. Parmi ses avantages figurent son confort d’utilisation et sa simplicité de réalisation. Adapté à usage fréquent, il nécessite une grande emprise au sol (de 4 à 6 m²).
- L'escalier à quart tournant
Il est constitué d’une volée, puis d’un changement de direction de 90° (avec un palier ou des marches balancées). Il présente l’avantage d’une emprise réduite, d’un confort conservé, mais d’une utilisation moins facile que l’escalier droit. Il est très utile quand la longueur au sol est limitée, mais la largeur suffisante.
- L'escalier hélicoïdal (en colimaçon)
Il est constitué de marches tournantes autour d’un axe central, sans palier. C’est le modèle qui présente l’emprise la plus réduite, mais dont le confort et la facilité d’utilisation sont réduits. Il est adapté pour des escaliers secondaires ou dans un espace très contraint.
Pour les escaliers tournants plus complexes (balancés, double quart tournant), il est recommandé de consulter un professionnel, car le calcul demande une précision technique importante.
Il existe aussi des solutions alternatives pour les espaces très réduits : escaliers à pas inversés, échelles de meunier ou escaliers escamotables. Ces modèles gagnent beaucoup de place, mais sont moins confortables et plutôt destinés à un usage secondaire.
- L'importance du bon dimensionnement d’un escalier
3 piliers constituent la base d’un escalier bien dimensionné : confort, sécurité et encombrement.
- Le confort d’usage
Des marches trop hautes fatiguent, un giron trop court rend la montée instable et une pente trop raide perturbe la position naturelle. Il est donc nécessaire de trouver un équilibre entre profondeur de marche (giron), hauteur et inclinaison pour une utilisation naturelle et confortable.
- La sécurité
Une pente trop raide comme une balustrade mal dimensionnée augmentent le risque de chute tandis qu’une échappée trop juste peut causer des blessures à la tête. Il est donc important de respecter les normes minimales pour la sécurité.
- L'encombrement
La place au sol occupée par l’escalier doit s’adapter à votre espace sans compromettre le confort. Son encombrement comme l’espace d’arrivée et de départ sont importants à prendre en compte.
Comment bien prendre les dimensions pour un escalier ?
Ce calcul effectué, prévoyez un dégagement supplémentaire de 1 m² minimum en haut et en bas de votre escalier pour un meilleur confort de circulation.
Pour concevoir un escalier agréable à utiliser, la prise de mesures est décisive. Encombrement de l’escalier, inclinaison, nombre, profondeur et taille des marches, quelles dimensions prendre en compte et quelles mesures idéales respecter ?

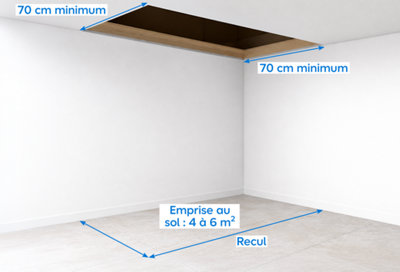

- Bien définir l’encombrement de l’escalier
- L’encombrement au sol
Un escalier classique utilise en général 4 à 6 m² au sol. La mesure la plus importante est le reculement (longueur horizontale de l’escalier) mesuré au sol.
- L’encombrement au plafond
En haut de l’escalier, la trémie doit mesurer 70 cm de large minimum, mais il est préférable de compter 80 cm à 90 cm pour un escalier principal confortable.
Quant à sa longueur, elle dépend de l’inclinaison de l’escalier. Cette longueur correspond en général à la longueur de l’escalier.
Prévoyez également une échappée de 190 cm de haut minimum (hauteur entre la surface de la marche et le plafond).
- Comment calculer l’encombrement de l’escalier ?

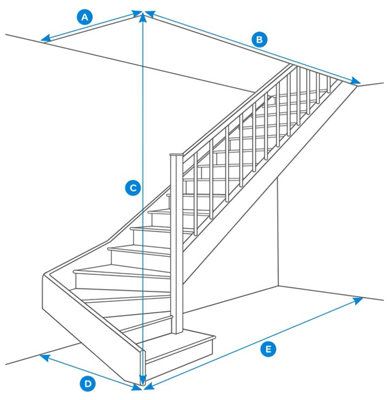

Prenez les 5 mesures suivantes :
• Largeur (A) de la trémie au plafond
• Longueur (B) de la trémie au plafond
• Hauteur du sol (C) du rez-de-chaussée au sol de l’étage, en comptant l’épaisseur de la dalle et le revêtement à l’étage
• Largeur maximale de l’encombrement possible (D) au sol du rez-de-chaussée
• Longueur de l’encombrement maximal possible (E) au sol du rez-de-chaussée
Pour rappel, il faut inclure l’épaisseur des revêtements de sol si ceux-ci ne sont pas encore posés et il faut vérifier la présence d’obstacles : murs, portes, fenêtres, radiateurs.
- Comment calculer le nombre de marches et leur hauteur ?
Le nombre de marches dépend de la hauteur à monter et de la hauteur de marche souhaitée (16 à 21 cm conseillés). Le nombre de marches conditionne l’inclinaison de l’escalier : plus il y a de marches, moins la pente est raide.

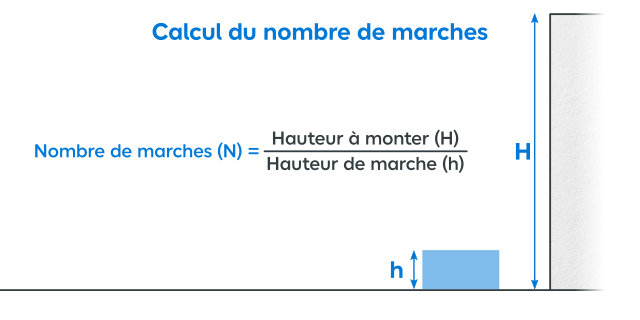

Pour définir le nombre de marches de votre escalier, faites le calcul suivant :
Nombre de marches (N) = Hauteur à monter (H) / hauteur de marche (h)
Par exemple, la hauteur à monter avec votre escalier est de 270 cm et une hauteur de marche souhaitée de 17 cm, soit 15,88 marches. Le résultat est obligatoirement un nombre entier qui sera donc 16 marches.
À partir de ce nombre entier le plus proche du résultat, vous pouvez recalculer ce que sera la hauteur de marche réelle :
Hauteur de marche réelle (h) = Hauteur à monter (H) / Nombre de marches (N)
Soit dans notre exemple 270/16 = 16,88 cm
Pour la sécurité, les marches doivent toutes être de la même hauteur.

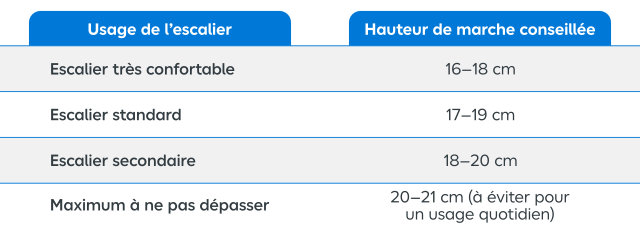

Voici les plages de confort recommandées habituellement en fonction de l’usage :
- Comment calculer le giron ou profondeur de marche ?

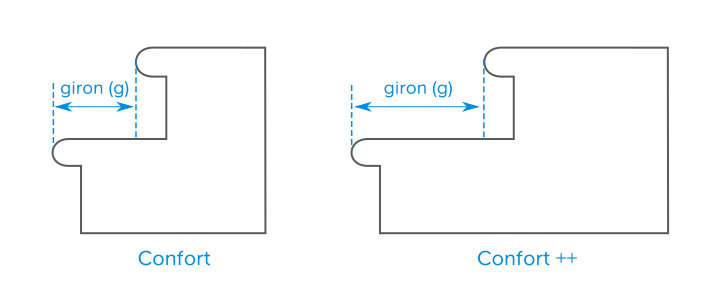

Le giron (g) est la profondeur utile de la marche, c’est-à-dire la surface où le pied se pose entièrement. Il ne comprend pas le nez de marche qui dépasse.
Le giron se calcule en fonction du nombre de marches et de la longueur disponible au sol (reculement).

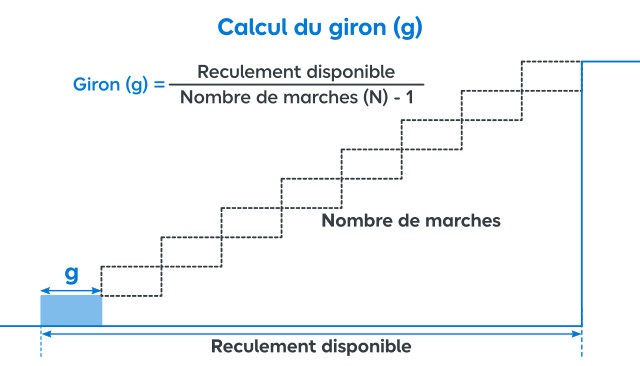

Pour trouver le giron lorsqu’on connaît le reculement disponible, il faut donc appliquer la formule suivante :
Giron (g) = Reculement disponible / Nombre de marches (N) -1
Par exemple, vous disposez d’un reculement de 4 m (400 cm) pour installer votre escalier et votre calcul précédent propose 16 marches.
Le giron sera donc : 400 ÷ (16 - 1) = 400 ÷ 15 = 26,67 cm

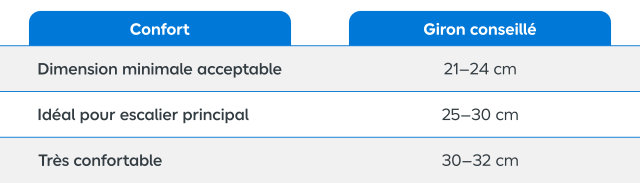

Les dimensions du giron dépendent du confort et de l’usage :
Pour plus de confort, il est préférable de donner la priorité à la profondeur de marche plutôt qu’à la hauteur pour obtenir un giron de dimension standard minimale à 21 cm.
Si l’escalier est pourvu de contremarches, comptez 3 ou 4 cm supplémentaires pour ne pas buter dedans à la montée.
- Vérifier la loi de Blondel
Guillaume Blondel était un architecte et mathématicien français qui a observé que la foulée naturelle humaine en marche normale qui est de 63 cm équivaut à l’addition de 2 hauteurs de marche et du giron.
En respectant cette longueur de foulée moyenne, l’escalier présente un confort d’usage optimal.

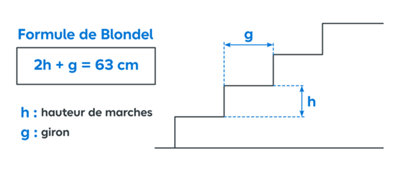

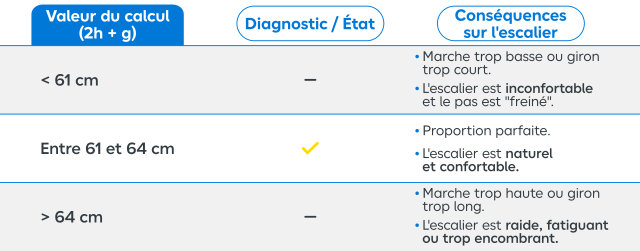

- La formule de Blondel
Pour une utilisation la plus confortable possible, la loi de Blondel établit donc une relation entre la hauteur de marche et le giron. Cette formule correspond à l’amplitude de la foulée humaine : 63 cm en moyenne.
2 h + g = 61 à 64 cm
h : hauteur de la marche
g : giron (profondeur de marche)
Par exemple, une marche idéale est haute de 17 cm avec un giron de 29 cm soit une foulée de 63 cm.
Par contre pour vérifier cette formule, vous devez au préalable respecter les limites de hauteur ou de girons trop courts. Ainsi une marche de 21 cm de haut et de 21 cm de long n’est pas confortable malgré un calcul de formule qui donne 63 cm.
En réalité, la loi de Blondel aide à trouver un bon compromis entre pente, confort et encombrement.
Après avoir calculé la hauteur de marche et le giron, il est donc bon de vérifier avec la formule de Blondel pour lequel le résultat idéal est compris entre 61 et 64 cm.
- Comment calculer la pente de l’escalier ?
L’inclinaison représente le rapport entre la longueur au sol et la hauteur d’étage.
Plus la longueur au sol est importante, plus l’inclinaison est douce et l’escalier confortable.
Par exemple, l’inclinaison d’un escalier est de 25° à 40°, alors que celle d’une échelle de meunier se situe aux alentours de 60°.
Son calcul en pourcentage est simple :
Pente (%) = Hauteur à monter (H) / Reculement × 100

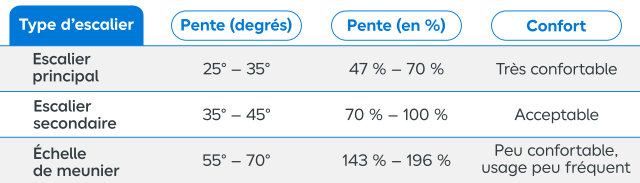

Ensuite la correspondance en degrés est à peu près la suivante :
Une inclinaison supérieure à 45° ou 100 % rend l’escalier compliqué à utiliser et présente un danger potentiel pour les enfants et les personnes âgées.
Une pente inférieure à 25° ou 45 % encombre de manière excessive et crée un escalier trop long.
Exemples de pentes :
Quelles sont les mesures idéales pour un escalier principal ?

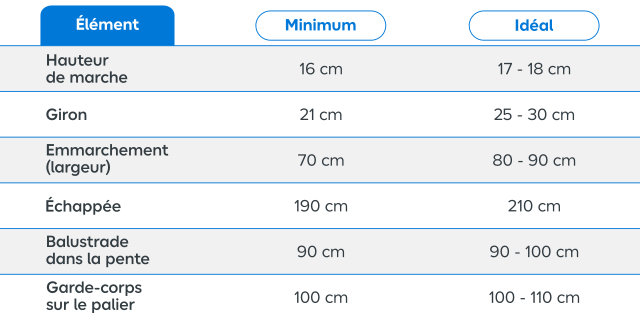

Voici un récapitulatif des dimensions idéales pour votre escalier :
- Largeur de marche (emmarchement)
La dimension standard est d’au moins 70 cm, sans compter la largeur de la main courante si elle empiète sur la largeur de la marche. Pour se croiser aisément dans un escalier, comptez un passage de 80 cm.
- Hauteur de marche
Entre 16 et 21 cm. Moins elle est élevée, plus l’escalier est facile à monter.
- Profondeur de marche (giron, noté g)
De 21 à 32 cm en fonction de votre pointure, afin de permettre au pied de se poser entièrement sur la marche. Si l’escalier est pourvu de contremarches, comptez 3 à 4 cm supplémentaires pour ne pas buter dedans à la montée

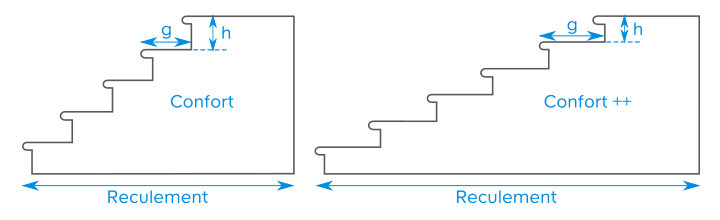

- Rapport hauteur/profondeur des marches
Plus la hauteur de marche est élevée, et la profondeur (g) courte, plus l’escalier est raide. Le rapport hauteur/profondeur idéal doit correspondre à l’amplitude de la foulée humaine, soit 63 cm en moyenne (formule de Blondel : 2h + g).
- L’échappée (coup de tête)
Appelée échappée ou coup de tête, la hauteur de plafond dans un escalier doit être au moins de 190 cm.
- Le palier
Le palier à l’étage doit être au moins aussi large que les marches de l’escalier, sur une longueur de plus de 1 m.
- La volée
Dès qu’une volée approche les 20 marches, prévoyez un palier intermédiaire.
- La balustrade
Cette balustrade de sécurité doit mesurer au moins 90 cm, de la surface de la marche à la main courante, et 1 m sur le palier.
Quelles sont les normes de sécurité pour un escalier ?
Les normes de sécurité en matière d'escaliers diffèrent selon leur implantation et leur usage. Marches, rampes (ou main courante) et balustrades (ou garde-corps), quelles sont les règles à prendre en compte pour sécuriser votre escalier ?

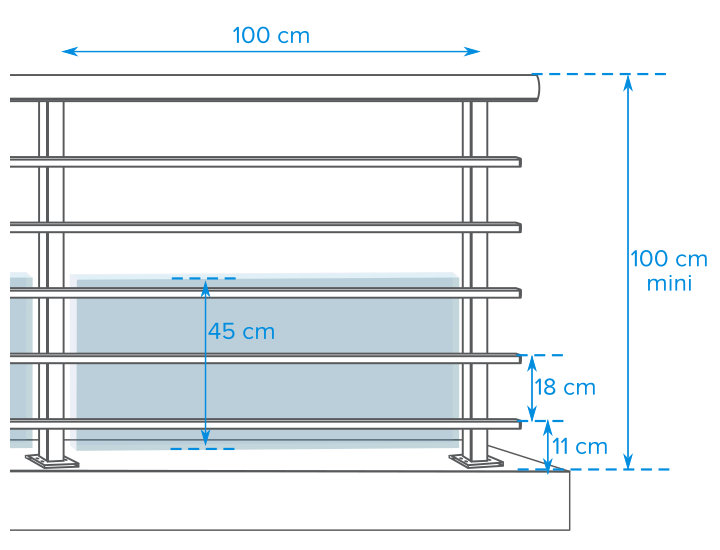

La balustrade sur le palier
La loi précise que tout palier d’étage doit être équipé d’un garde-corps afin de garantir la sécurité contre les chutes. Il doit respecter la norme NF P01-012.
Les mesures à respecter pour une installation classique sont les suivantes :
• La hauteur minimale obligatoire sur le palier est de 100 cm.
• La distance entre le sol et le 1er barreau (lisse basse) doit être de 11 cm.
• L’espace entre les lisses ou les câbles ne doit pas excéder 18 cm.
• La partie basse doit être protégée par une plaque en verre acrylique ou un muret de 45 cm de hauteur à partir du 1er balustre.
Si votre garde-corps repose sur un muret formant un marchepied ou permettant de s’agenouiller, ce muret doit être pris en compte dans vos mesures.
Dans ce cas, vérifiez les normes de sécurité en vigueur relatives à ces cas de figure.
La balustrade dans la pente
• La hauteur minimale obligatoire est de 90 cm à l’aplomb d’un nez de marche.
• Le vide entre l’extrémité du garde-corps à l’étage et le 1er barreau (lisse basse) ne doit pas dépasser 11 cm.
• La distance entre la surface de la marche et le 1er barreau doit être de 18 cm maximum si l’escalier comporte un limon, et de 5 cm s’il n’en comporte pas.
• Les lisses (barreaux horizontaux) ou les câbles doivent être espacés au maximum de 18 cm. La main courante ne doit pas être placée à plus de 18 cm de la lisse ou du câble supérieurs.
La pose des balustrades d’escalier

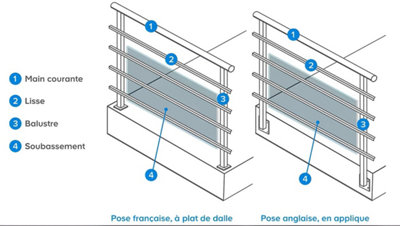

Le garde-corps peut être posé :
- À plat de dalle (pose française) : il est fixé directement sur le dessus de la dalle ou sur le plancher.
- En applique (pose anglaise) : il est fixé contre l’épaisseur de la dalle ou du plancher.
Quelques exemples pratiques de calculs de dimensions pour une scalier

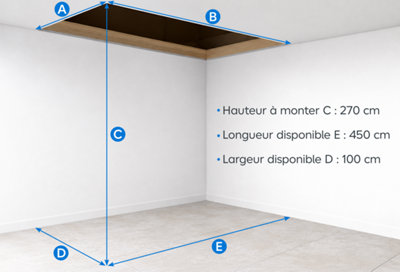

Vous disposez de 270 cm sous le plafond avec un recul possible de 4,5 m et une largeur d’emprise au sol de 1 mètre.
La trémie est aussi large et longue et ne présente pas de contrainte.
Vous décidez que votre marche idéale est de 17 cm.
• Nombre de marches : 270 ÷ 17 = 15,88 soit 16
• Hauteur réelle : 270 ÷ 16 = 16,88 cm
• Giron : 450 ÷ (16 - 1) = 450 ÷ 15 = 30 cm
• Loi de Blondel : 2 × 16,88 + 30 = 33,76 + 30 = 63,76 cm
• Inclinaison : 450/270×100 = 60 % soit environ 30°
Vous pouvez donc créer un escalier droit tout confort.

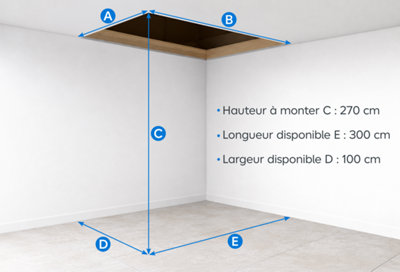

Avec un recul restreint
Vous ne disposez plus que d’un recul de 3 mètres.
Avec le même objectif de marches de 17 cm de haut et donc 16 marches, le giron est de 20 cm ce qui est trop court pour le confort d’utilisation.
Pour atteindre une profondeur standard de 25 cm, il faudrait seulement 12 marches de 22,5 cm de haut ce qui est très incliné et inconfortable pour un usage quotidien.
Il faut passer à un escalier quart tournant qui peut permettre par exemple de monter 12 marches dans un sens puis 4 marches dans un angle à 90.
En faisant un compromis sur une hauteur moins standard de 20 cm par exemple, il est même possible d’intégrer un quart tournant sur 13 marches, modèle courant en kit.
Dans tous les cas, il existe différents types d’escaliers à quart tournant en bois ou en métal qui s’adaptent aux contraintes les plus courantes, avec un recul réduit.
Vous pouvez également concevoir sur mesure votre escalier en renseignant vos dimensions exactes sur notre outil de conception 3D
