Comment poser un escalier quart tournant

La pose d'un escalier 1/4 tournant en bois

Votre pièce est prête à accueillir votre nouvel escalier quart tournant ? Composé d’une volée droite de marches et d’une volée tournante, cet escalier à l’encombrement plus réduit qu’un escalier droit classique est aussi simple à poser. Pour le montage, suivez bien la notice du fabricant puis faites-vous aider pour le fixer au mur.

Comment poser un escalier quart tournant

Comment installer un escalier tournant ?

Découvrez les 5 étapes pour poser votre escalier tournant.

1. Fixer le tasseau de support à l'étage

Fixer le tasseau de support à l'étage

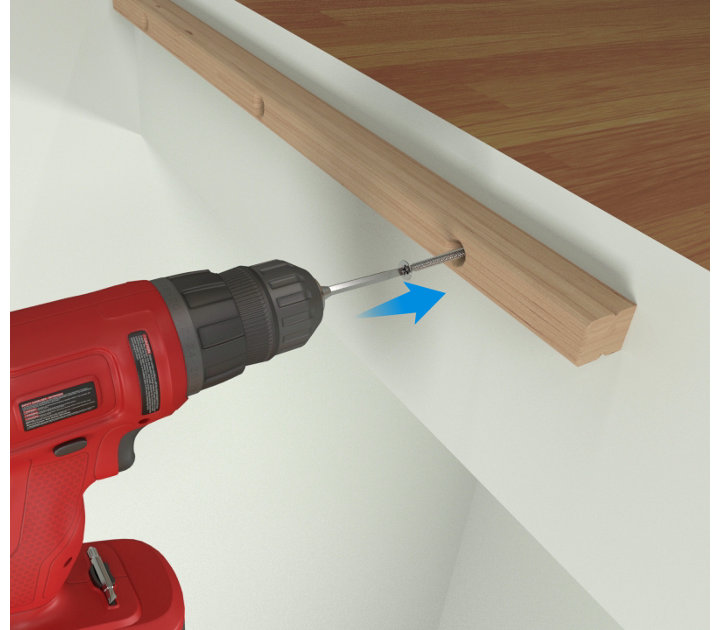

Percez un tasseau de la largeur de l’escalier en son milieu et à ses 2 extrémités. Mesurez ensuite une épaisseur de marche et placez le tasseau à ce niveau, en vérifiant qu’il est d’aplomb. Puis, marquez les points de perçage au mur.

Percez à l’aide d’un perforateur équipé d’une mèche à béton, placez des chevilles adaptées à la nature du support et vissez fermement le tasseau.

2. Préparer les éléments de l'escalier

Préparer les éléments de l'escalier

Appliquez 1 à 2 couches de produit de traitement du bois sur toutes les surfaces qui ne seront plus accessibles après la pose et laissez sécher.

Percez ensuite les limons de la volée droite. Placez les 2 limons de la volée droite sur des tréteaux et présentez les faces entaillées vers le haut.

Percez le limon qui sera fixé au mur en 3 endroits : en bas, au milieu et en haut.

Préparer les éléments de l'escalier

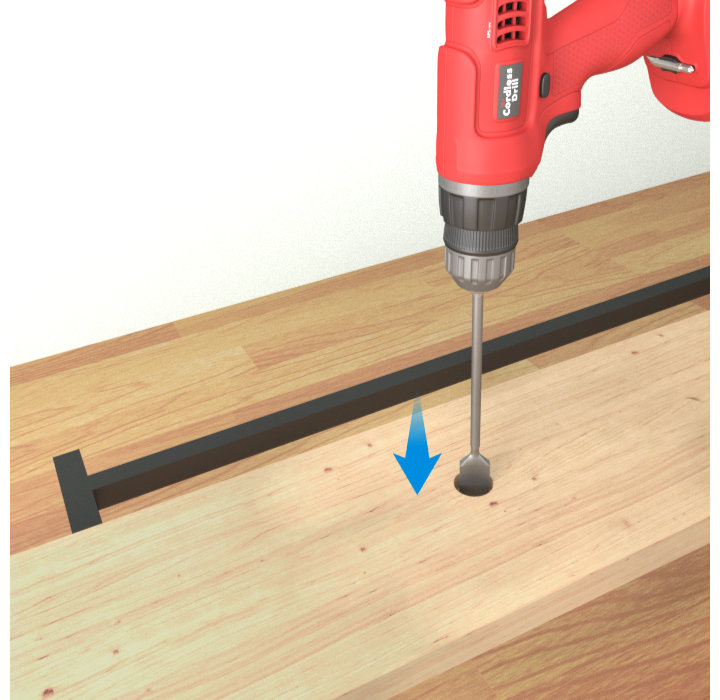

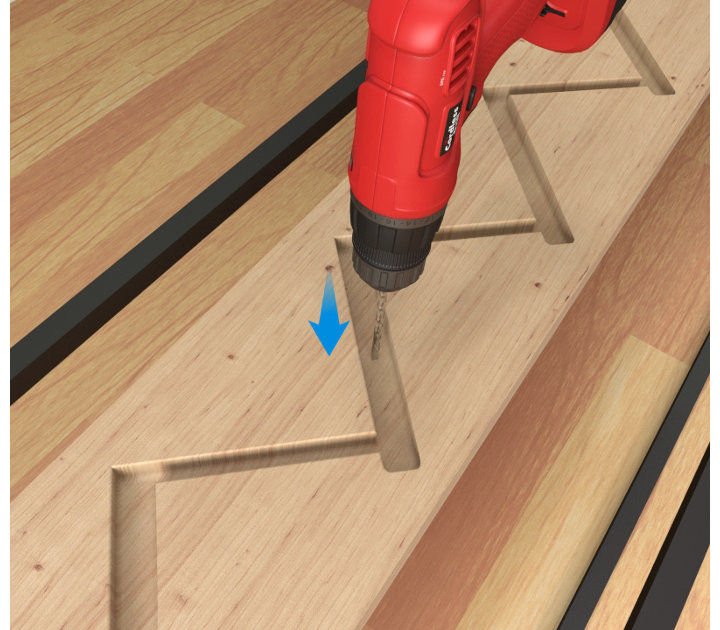

Pour maintenir l’assemblage des marches et des contremarches, percez sur chaque limon un trou de 6 mm à la mèche à bois toutes les 3 marches, au milieu de l’entaille de marche. Ils accueilleront les têtes de vis masquées par des caches en bois.

Retournez ensuite les limons et agrandissez les points de perçage afin d’obtenir des trous de 20 mm.

3. Assembler l'escalier

  • Assembler la volée quart tournant
Préparer les éléments de l'escalier

Encollez les tourillons d’assemblage et enfoncez-les dans les trous percés dans les limons de la volée quart tournant.

Emboîtez le 1er limon quart tournant dans le 2ème limon quart tournant et vissez.

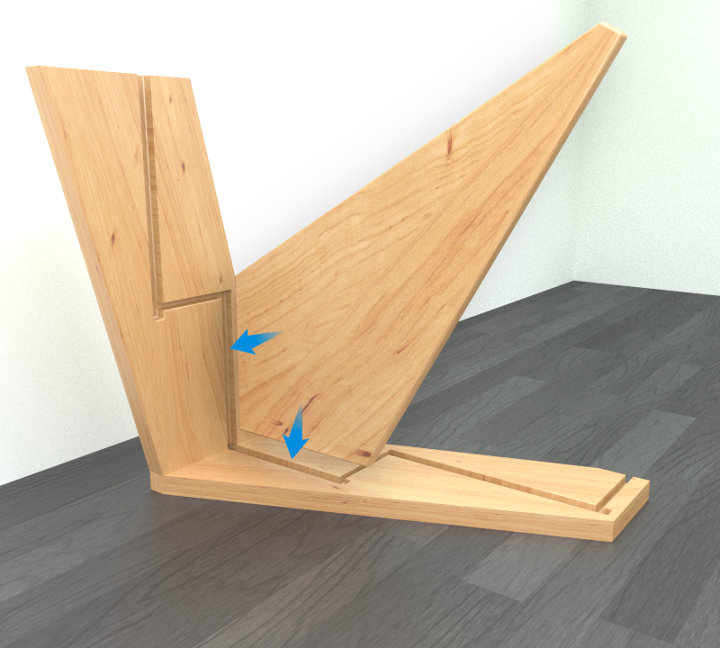

Encollez ensuite les entailles de marches. Commencez par emboîter dans les limons la marche tournante située au milieu du quart tournant.

Préparer les éléments de l'escalier

Emboîtez les autres marches et les contremarches une à une. Vissez chaque élément aux limons.

Puis, clouez les contremarches sur le chant des marches.

Préparer les éléments de l'escalier

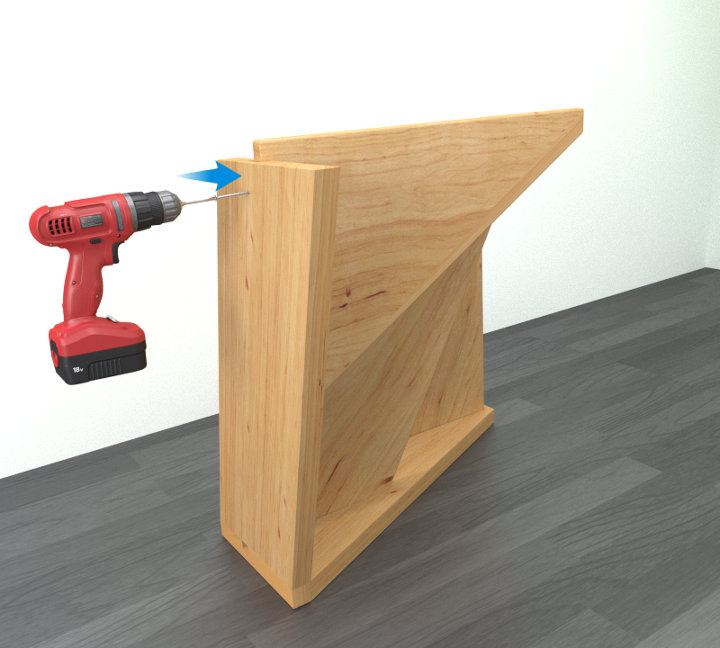

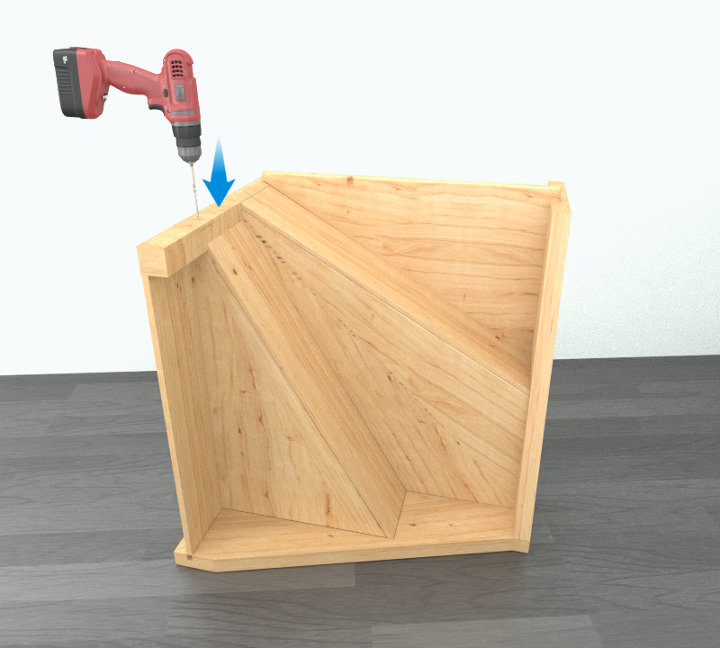

Emboîtez le poteau de départ puis vissez-le. Positionnez les vis de rappel qui seront fixées dans la volée droite.

Si nécessaire, adaptez la hauteur de l’escalier à vos dimensions en recoupant le bas du quart tournant et le poteau de départ à la scie égoïne.

Enfin, posez la volée quart tournant sur le sol, à son futur emplacement.

  • Assembler la volée droite

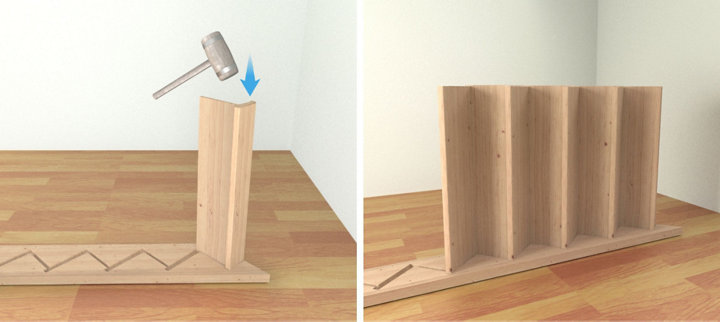

Encollez l’entaille de la 1ère marche dans le 1er limon.

Puis encollez une marche et emboîtez-la dans le limon à l’aide d’un maillet et d’une cale martyre. Faîtes de même avec la contremarche. Répétez l’opération jusqu’en haut de l’escalier.

Vissez l’assemblage sur le limon toutes les 3 marches, au niveau des trous préalablement percés.

La dernière marche, plus étroite, s’appuiera sur le sol de l’étage.

Assembler la volée droite
Préparer les éléments de l'escalier

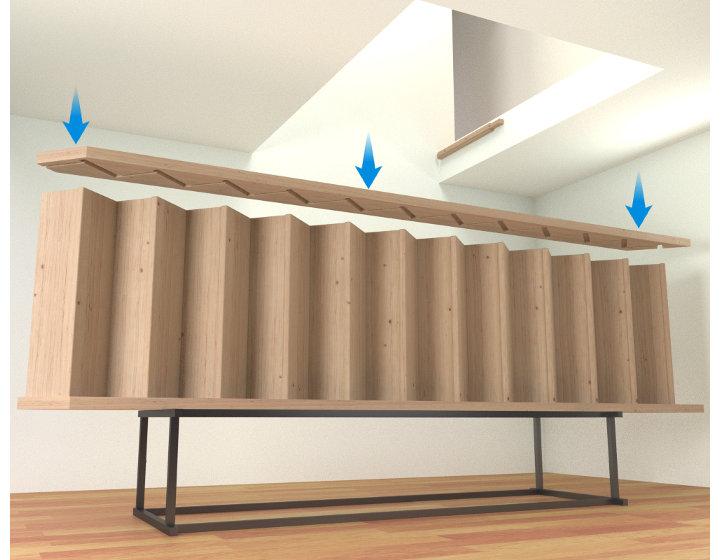

Avec l’aide d’une autre personne, emboîtez le 2ème limon sur l’assemblage de marches et contremarches.

Frappez chaque élément à l’aide d’un maillet pour s’assurer qu’il est bien calé au fond de chaque rainure et entaille des limons.

  • Fixer l'assemblage aux limons
Préparer les éléments de l'escalier

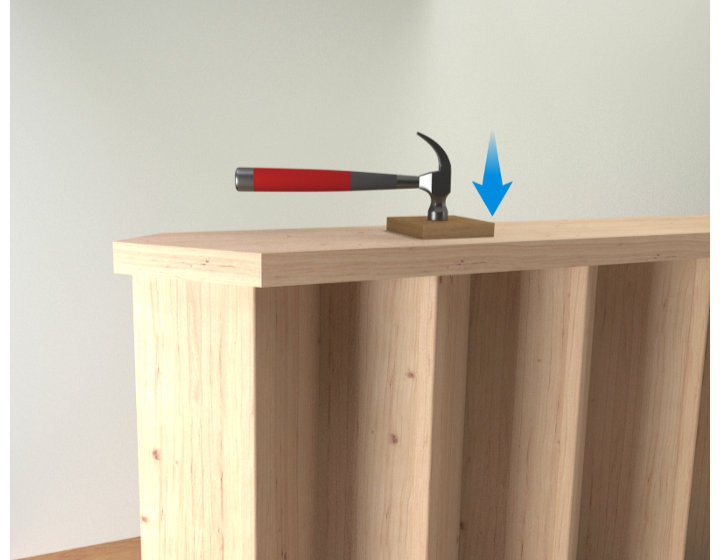

Clouez les marches et contremarches au limon en amortissant les coups à l’aide d’une cale martyre.

Puis vissez l’ensemble toutes les 3 marches, en utilisant les trous préalablement percés dans le limon. Retournez l’escalier et clouez les marches et contremarches entre elles.

  • Fixer les éléments du garde-corps

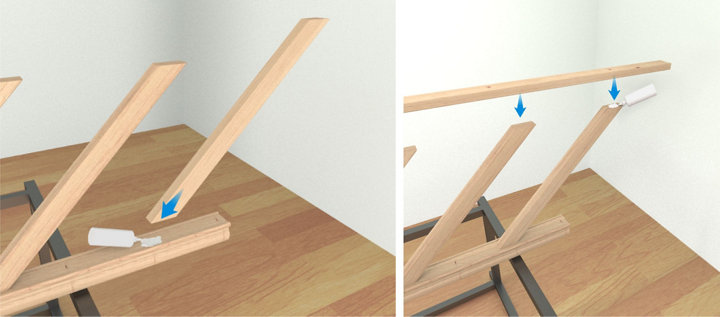

Posez la main courante de l’escalier sur des tréteaux, en présentant sa partie inférieure vers le haut. Après, encollez et fixez chaque balustre un à un, puis bloquez-les en les clouant.

Encollez ensuite le haut des balustres et posez la traverse inférieure du garde-corps par-dessus avant de visser l’assemblage.

Fixer les éléments du garde-corps
Préparer les éléments de l'escalier

Posez l’escalier sur des tasseaux, en présentant vers le haut le côté accueillant la rambarde.

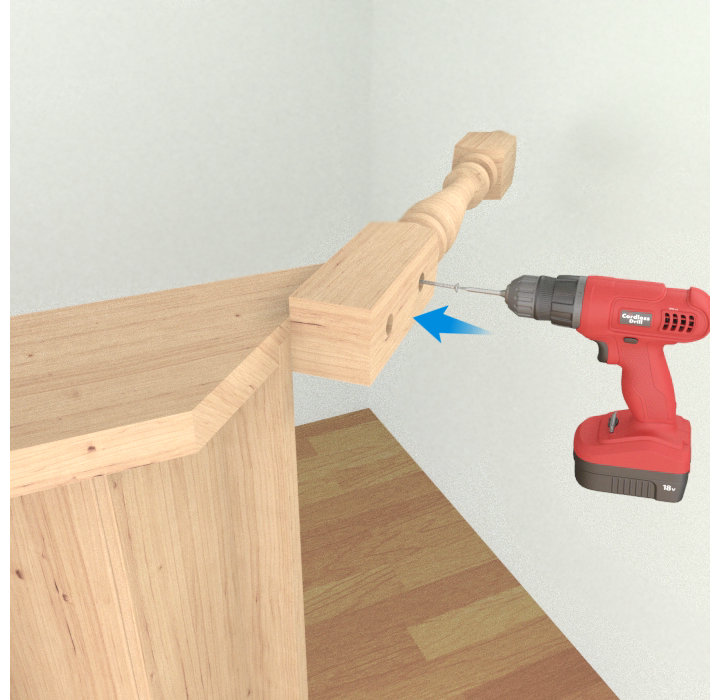

Puis, fixez le poteau d’arrivée en haut de l’escalier, aux endroits prévus dans la notice de montage.

  • Assembler la volée droite et le quart tournant
Préparer les éléments de l'escalier

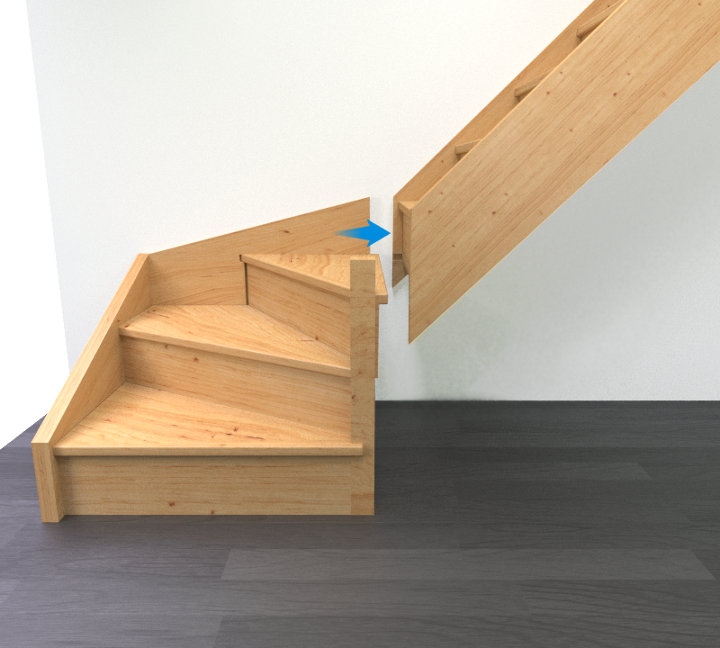

Encollez les tourillons d’assemblage et emboîtez-les dans la volée quart tournant.

Avec de l’aide, calez la volée droite sur le tasseau de support au niveau de la trémie.

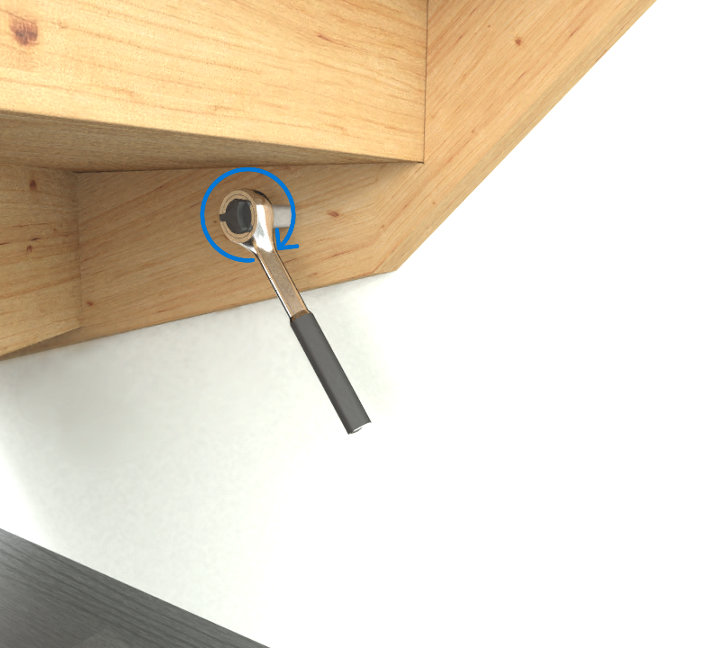

Emboîtez les tourillons et les vis de rappel de la volée quart tournant dans la volée droite et serrez l’assemblage à l’aide des vis de rappel.

4. Fixer l'escalier au mur

  • Marquer les points de perçage au mur et au sol
Fixer l'escalier au mur

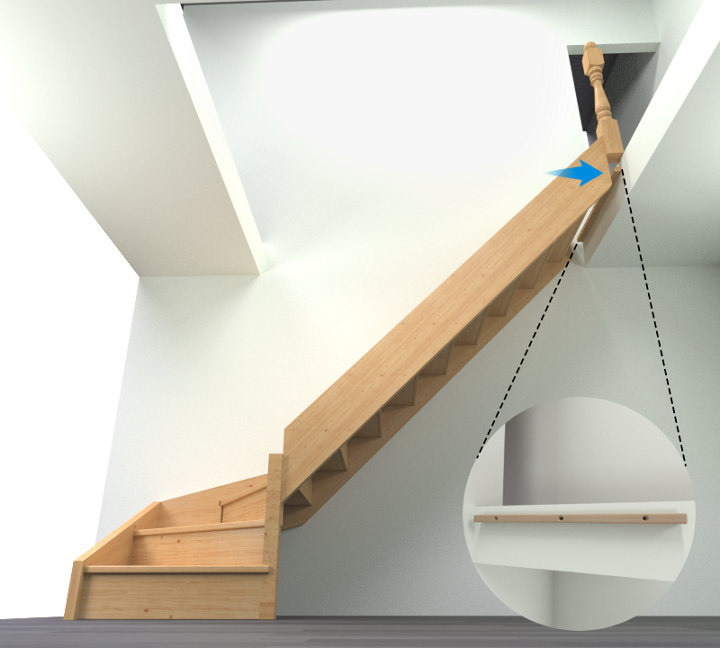

Positionnez l’escalier de manière à ce qu’il repose bien sur le tasseau support placé à l’étage, puis marquez sur le mur les points de perçage correspondant à ceux percés dans le limon.

Fixer l'escalier au mur

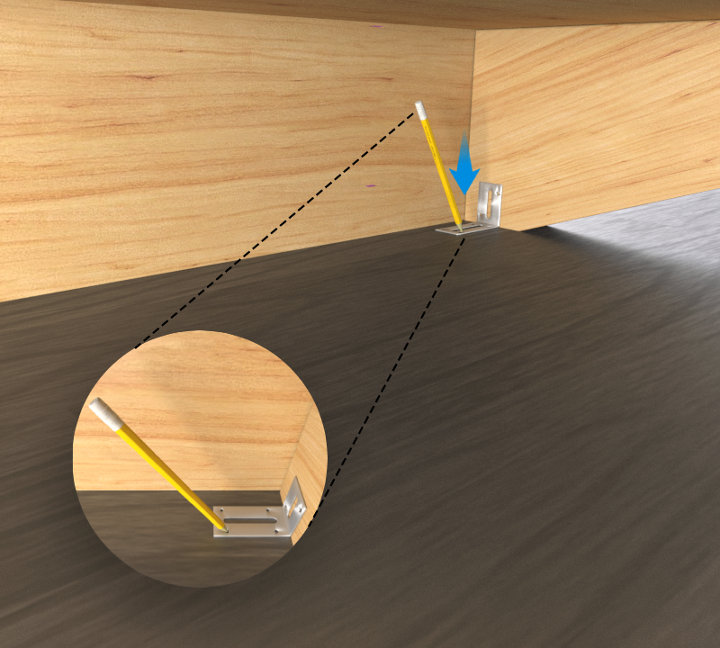

Au bas de l’escalier, marquez les points de perçage des équerres de blocage des limons, posées au ras du sol.

Retirez l’escalier puis percez les points de marquage au mur pour fixer le limon et les points de marquage au sol pour fixer les équerres de blocage.

Enfin, placez des chevilles adaptées à la nature de votre support et vissez les équerres.

  • Fixer l'escalier
Fixer l'escalier au mur

Replacez l’escalier et calez-le contre le tasseau d’étage, le mur et les équerres au sol.

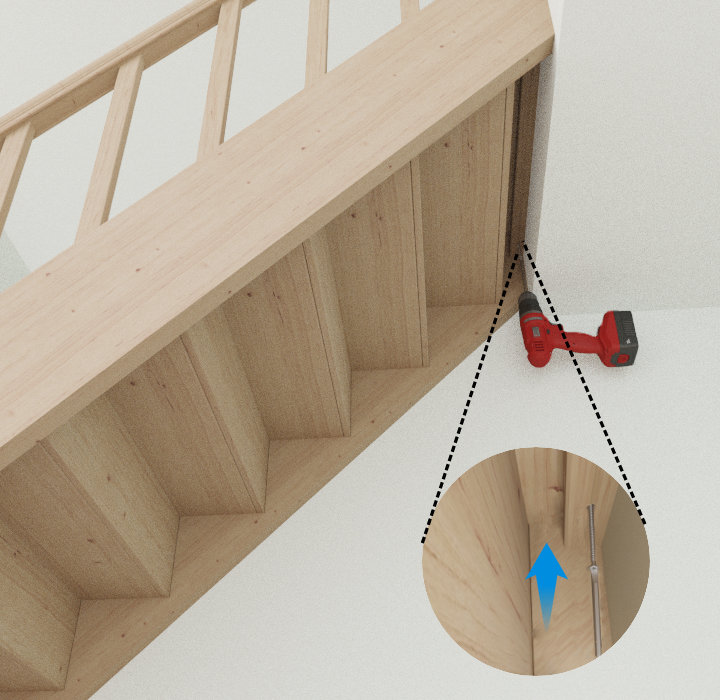

Par le dessous, vissez l’escalier sur le tasseau d’étage, puis vissez-le aux équerres au sol.

Enfin, vissez le limon contre le mur de soutien.

5. Fixer le garde-corps et le poteau de départ

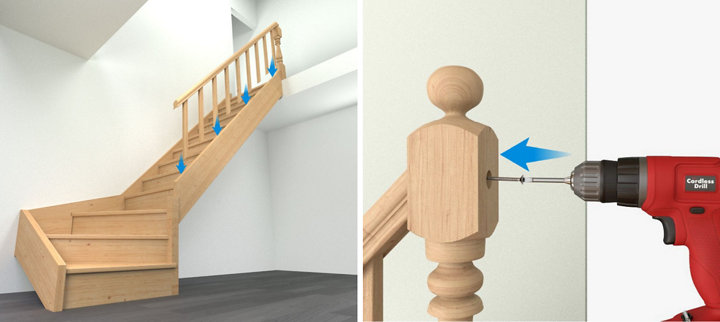

Posez le garde-corps sur la partie supérieure du limon, en assurant la liaison avec le poteau d’arrivée. Fixez ensuite le poteau de départ au bas de l’escalier.

Encollez et emboîtez les tourillons dans le poteau d’arrivée puis vissez l’ensemble, comme indiqué sur la notice de montage.

Fixer le garde-corps et le poteau de départ
Fixer le garde-corps et le poteau de départ

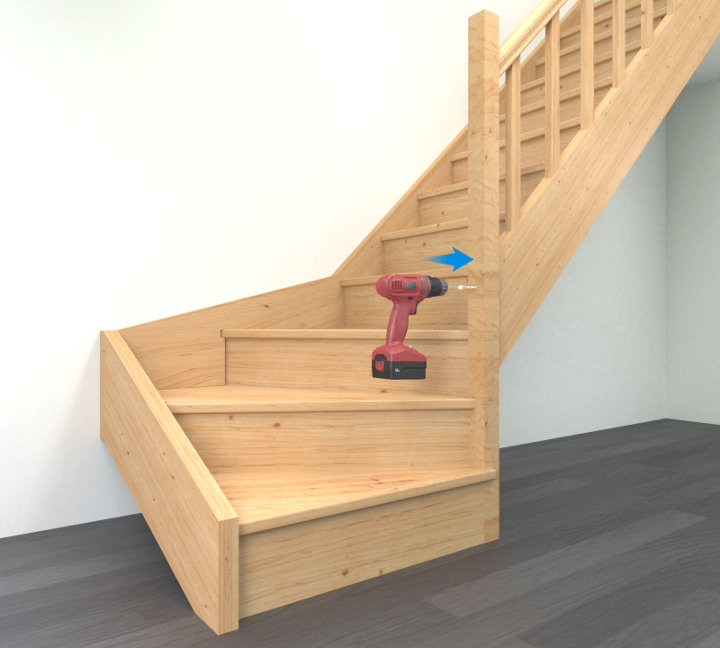

Encollez les tourillons du poteau de départ, puis emboîtez-les dans le garde-corps. Vissez l’assemblage, en suivant les conseils de la notice de montage.

Enfin, collez les caches en bois servant à masquer les points d’assemblage.

Fixer le garde-corps et le poteau de départ

Chevillez et vissez la volée d’arrivée au mur ou fixez-la avec des pattes métalliques pour compléter l’ancrage de l’escalier.

Votre escalier est prêt à être utilisé.
