Comment installer du PER

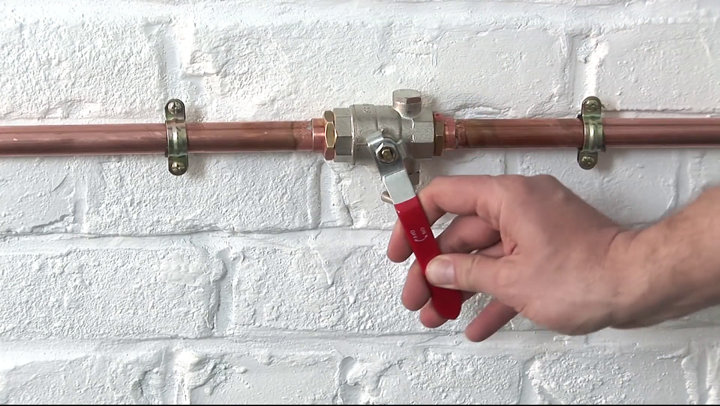

Avant la réalisation de tous travaux de plomberie dans la maison, commencez par fermer l’arrivée d’eau.

Placez un récipient sous les arrivées d’eau en cuivre.

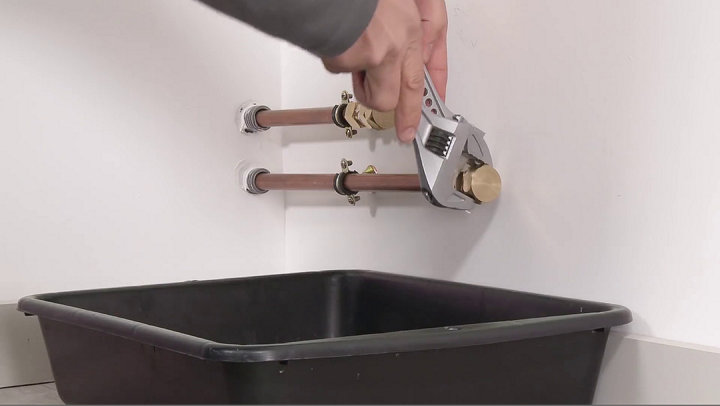

Desserrez les bouchons à l’aide de deux clés à molette et enlevez-les.

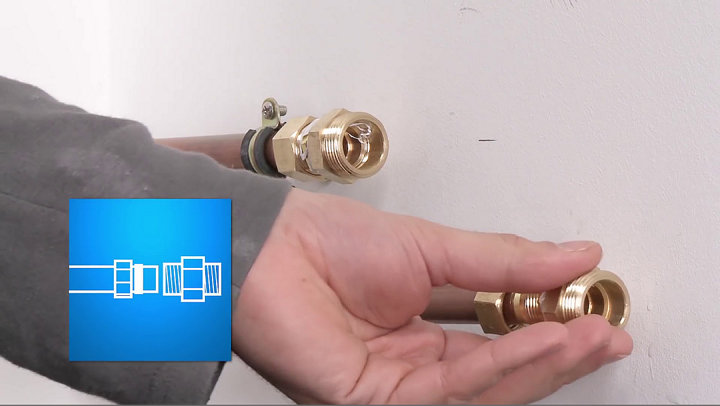

Desserrez l’écrou libre à l’aide des deux clés à molette puis dévissez à la main pour récupérer le raccord union.

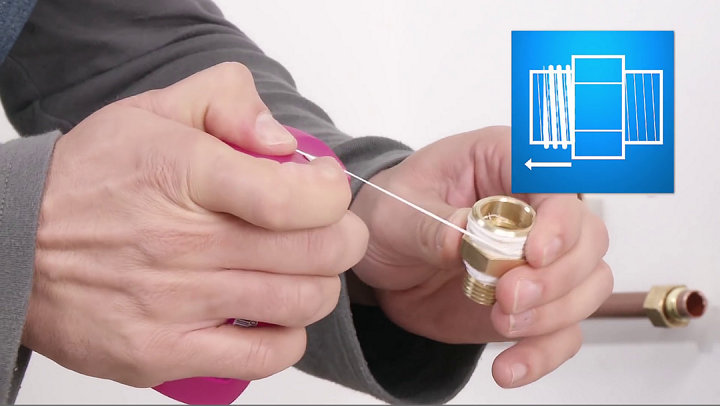

Installez ensuite du fil d’étanchéité dans le raccord dans le sens du filetage.

Lissez le fil à la main pour une meilleure étanchéité.

Vissez un mamelon femelle-femelle de diamètre adapté au diamètre de la nourrice sur le raccord union.

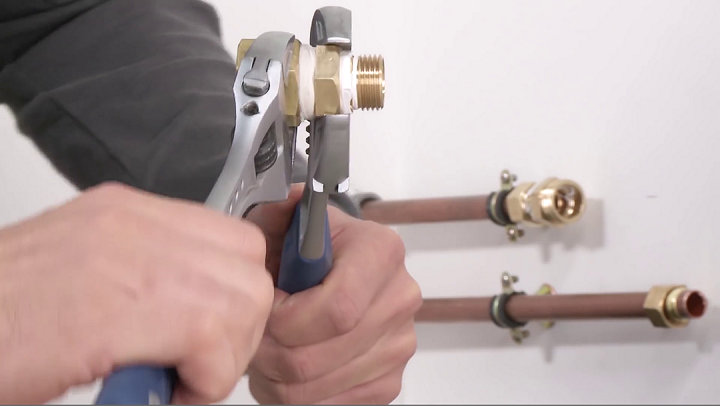

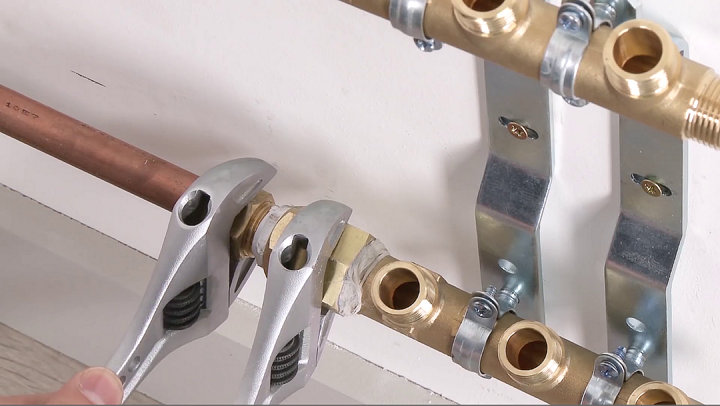

Serrez le montage avec les clés.

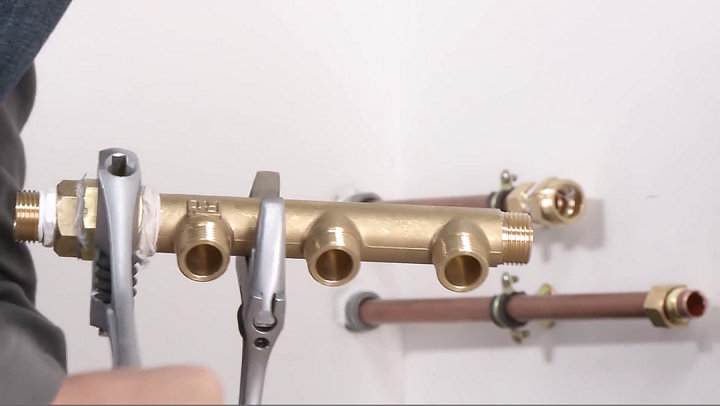

Mettez du fil d’étanchéité sur la nourrice pour visser l’ensemble raccord union – mamelon.

Serrez avec les clés à molette.

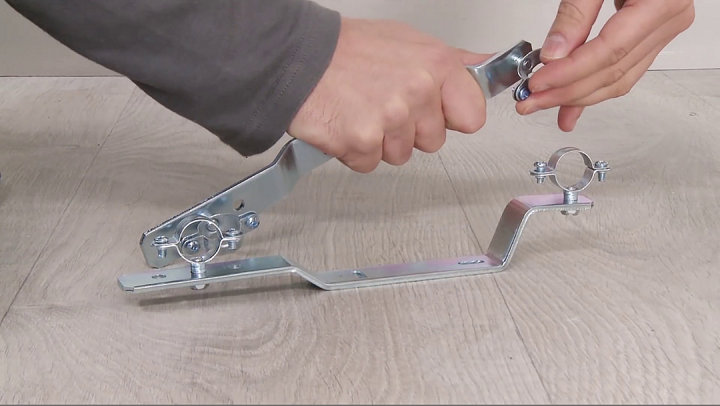

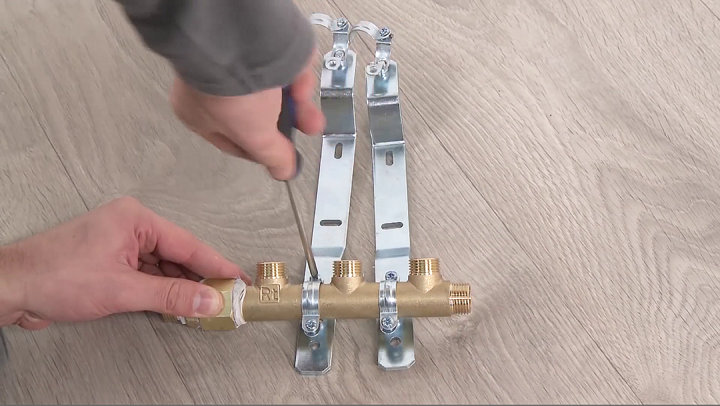

Montez ensuite sur les supports les colliers dont le diamètre est adapté au diamètre de la nourrice.

Desserrez les colliers pour insérer les nourrices.

Vous pourrez alors installer la nourrice du bas et visser les colliers.

Procédez ensuite à l’installation de la deuxième nourrice de la même façon.

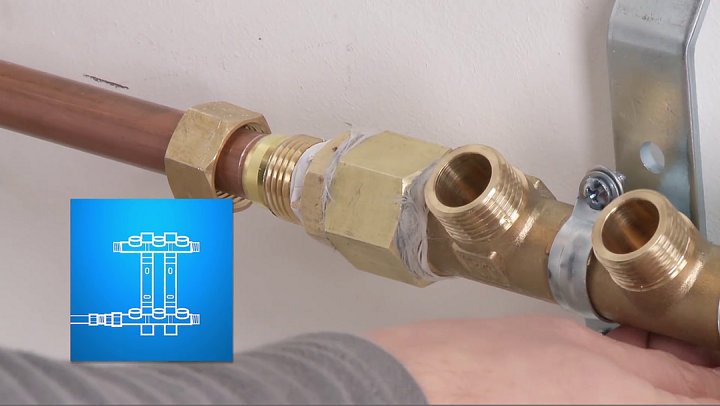

Après avoir vérifié avec le détecteur de métaux que le mur de la salle de bain ne présente aucun obstacle à cet endroit, présentez l’ensemble contre le mur, de sorte que la nourrice du bas soit en butée contre l’olive du tuyau en cuivre.

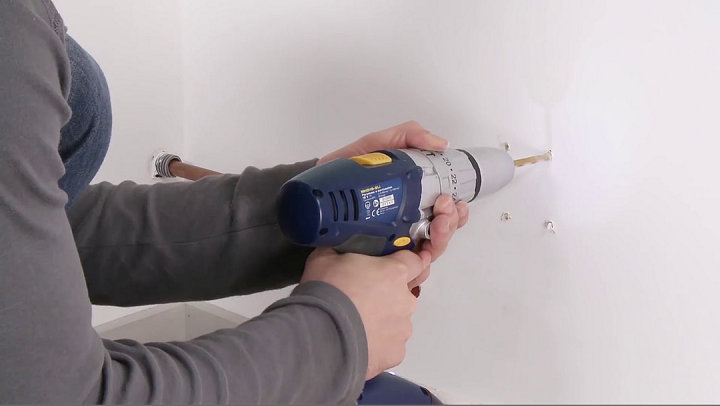

Tracez les repères de fixation au crayon. Percez avec un foret adapté à la nature du mur de la salle de bain. Insérez les chevilles et frappez-les au marteau.

Présentez les supports avec les nourrices.

Vissez légèrement l’écrou libre sur la nourrice du bas.

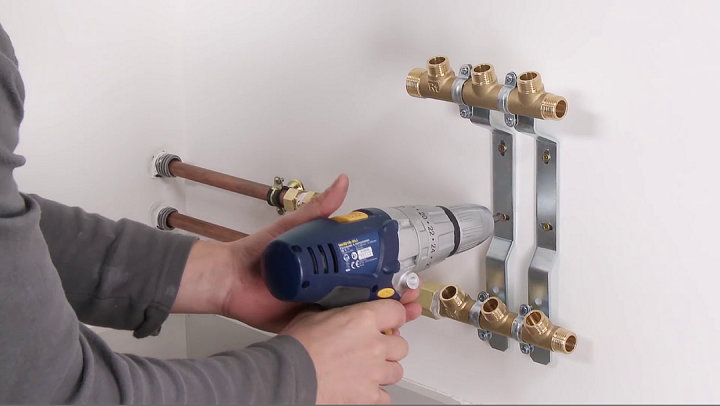

Vissez les supports au mur de la salle de bain.

Vous pourrez ensuite serrer l’écrou libre de manière définitive.

Pour ce faire, vous devrez utiliser les deux clés à molette.

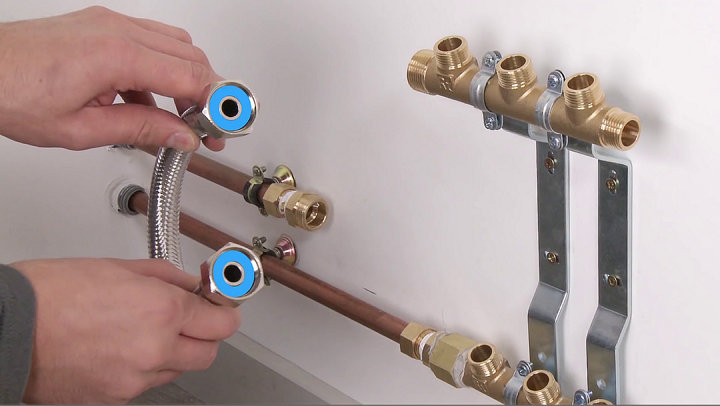

Pensez à vérifier la présence de joints d’étanchéité sur le flexible, ce qui limitera les risques de fuite d’eau.

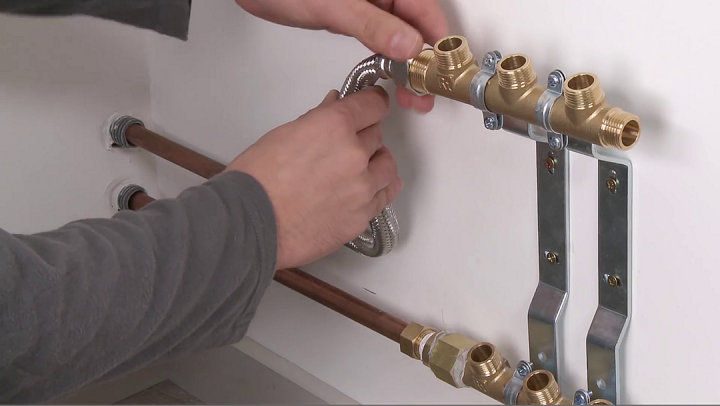

Raccordez ensuite le flexible à l’arrivée d’eau chaude sanitaire.

Réalisez ensuite le raccord à la nourrice.

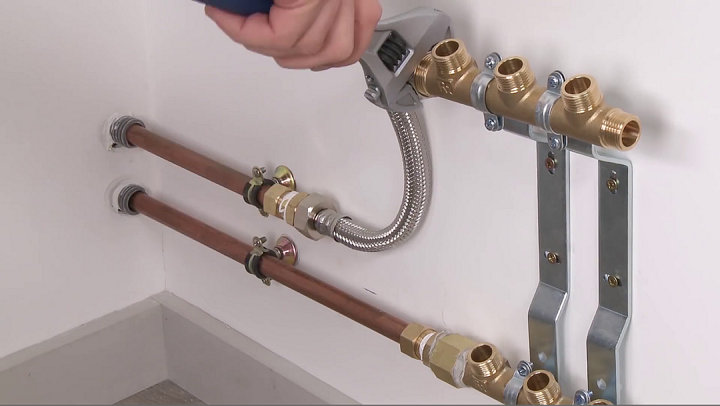

Pour que le raccord du flexible soit solide, serrez bien des deux côtés en utilisant les clés à molette.

Vous devrez ensuite installer un joint et une vanne d’isolement sur la première sortie de chaque nourrice.

Serrez les écrous des vannes à la clé.

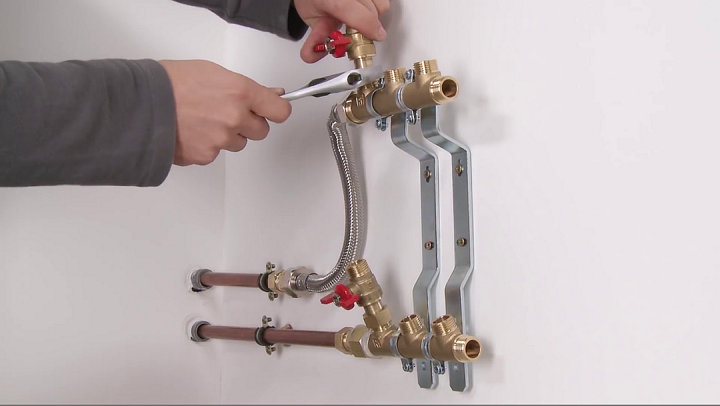

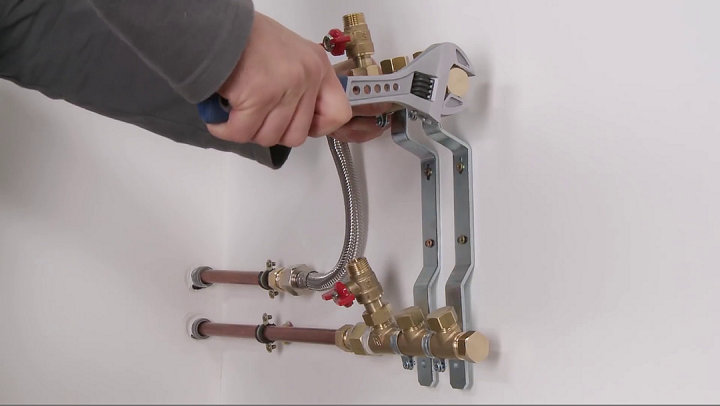

Ajoutez des joints et des bouchons sur les sorties de nourrice non utilisées.

Serrez également à la clé.

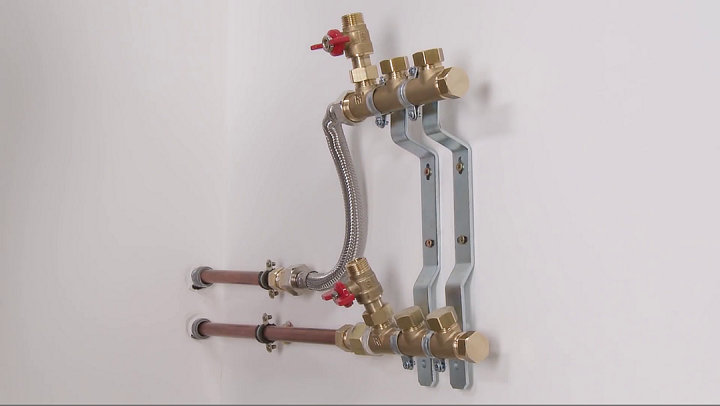

L’installation des nourrices est à présent terminée.

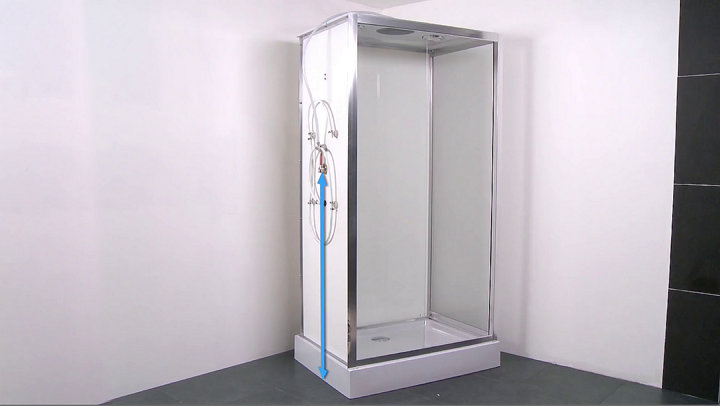

Pour cette partie des travaux de plomberie, commencez par mesurer la hauteur à laquelle se trouvent les arrivées d’eau de la douche.

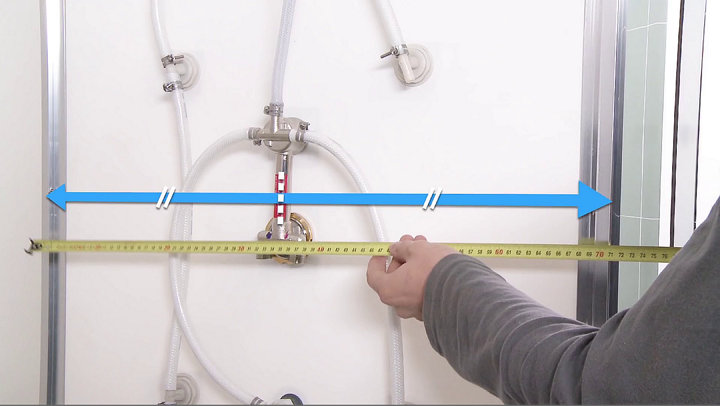

Ici, afin d’obtenir un point de repère pour le passage des alimentations, nous mesurons la largeur de la douche et divisons cette distance par deux.

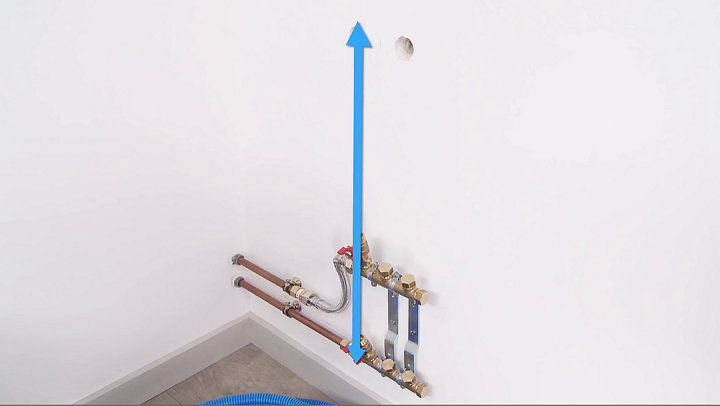

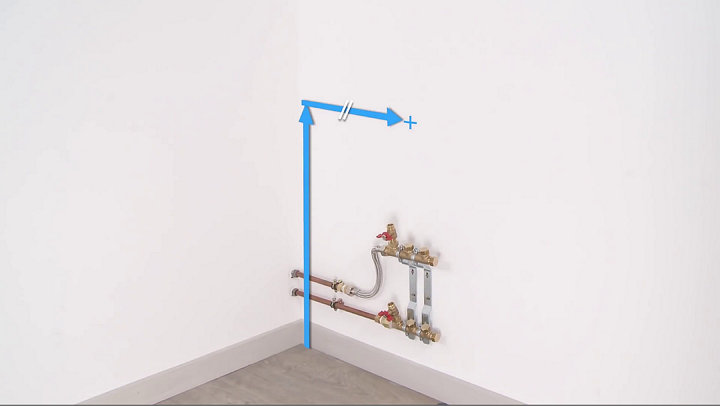

Reportez les mesures que vous venez de prendre de l’autre côté du mur de la salle de bain.

Tracez ensuite, de chaque côté du repère que vous venez de dessiner, un point à 5 cm pour le passage des tuyaux.

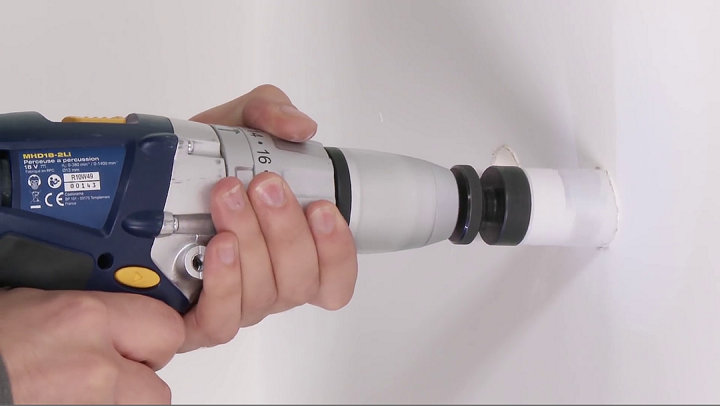

Vous devrez ensuite utiliser la scie cloche afin de percer les deux repères du mur de part en part.

Mesurez la longueur de PER à installer entre la nourrice d’eau froide sanitaire et le passage dans le mur en ajoutant plusieurs centimètres.

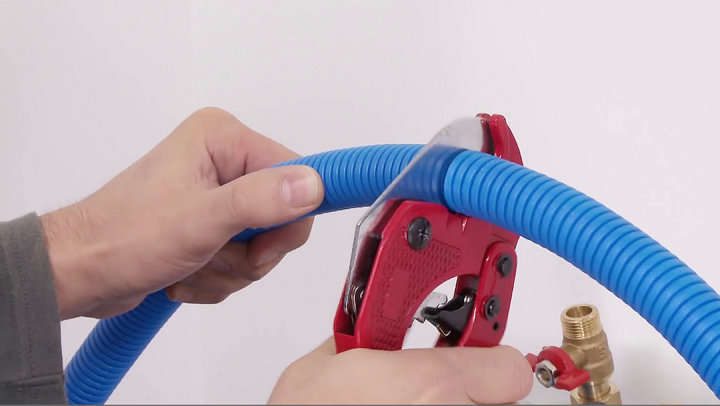

Coupez la longueur de PER bleu (pour l’alimentation en eau froide) au coupe-tube.

Le tube se coupe progressivement en appuyant plusieurs fois sur la pince.

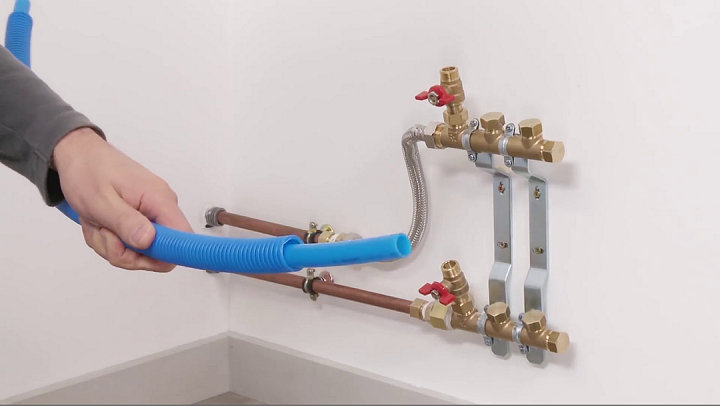

Dénudez ensuite une première extrémité de PER à l’aide d’un cutter, en coupant uniquement la gaine.

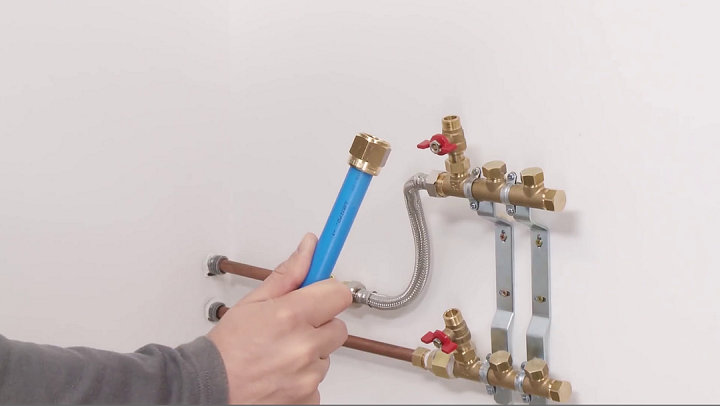

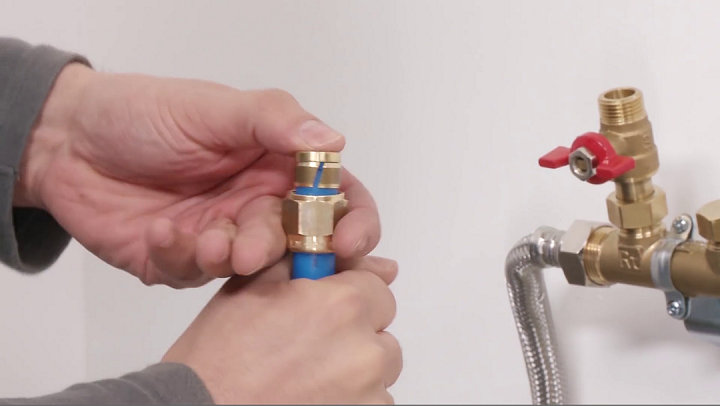

Installez un raccord à visser pour le raccordement du PER sur la nourrice.

Insérez d’abord l’écrou, puis la bague, de façon à affleurer le tube.

Et terminez par l’insert.

Tournez ensuite l’écrou et amenez-le jusqu’au bout du tuyau en PER.

Insérez un joint d’étanchéité dans le raccord et vissez le raccord sur la vanne d’isolement.

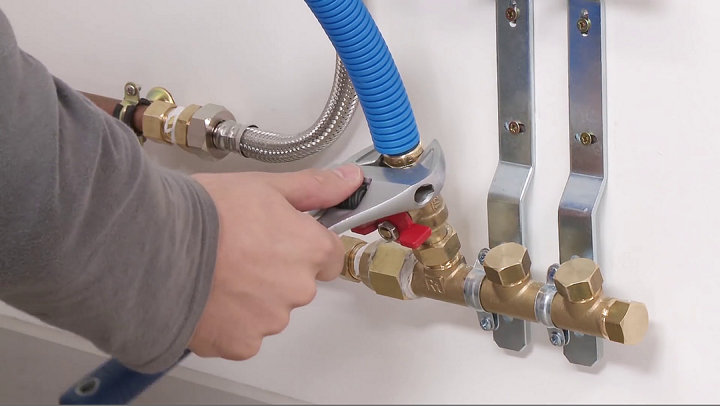

Serrez à la clé à molette.

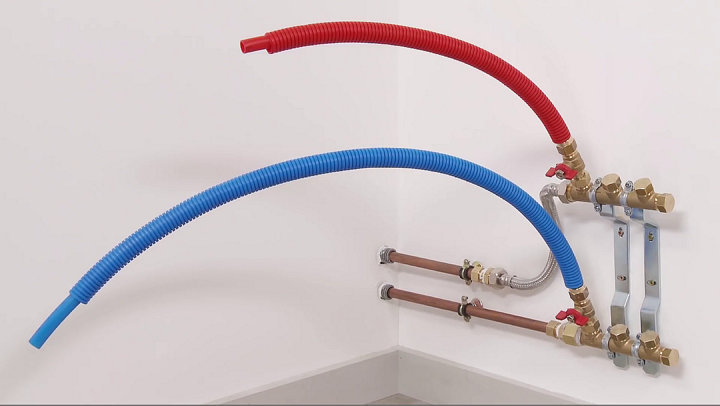

Procédez de la même façon pour le tuyau d’eau chaude sanitaire qui se présente sous la forme d’un PER rouge.

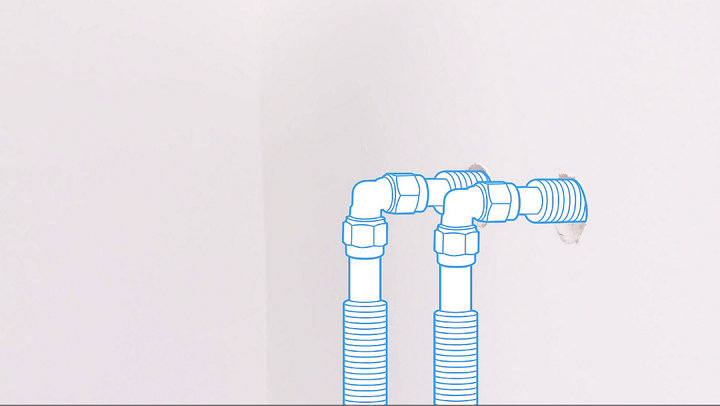

Pour effectuer un raccord coudé pour le passage des tubes dans le mur, préparez un morceau de PER.

Prévoyez de couper quelques centimètres de PER en plus que l’épaisseur du mur de la salle de bains.

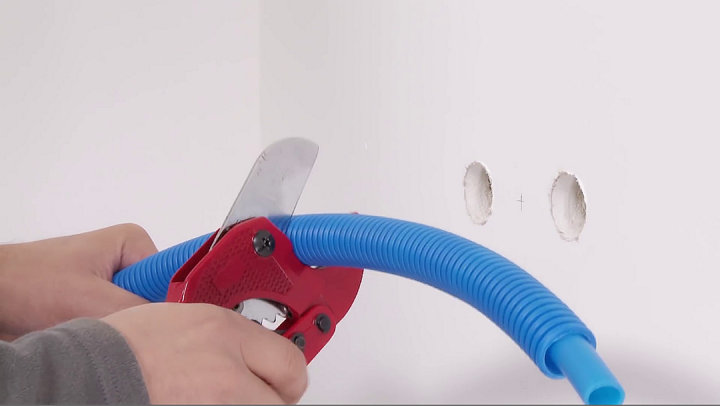

Coupez le PER au coupe-tube.

Installez un raccord à visser sur le tuyau.

Mettez un joint dans le raccord.

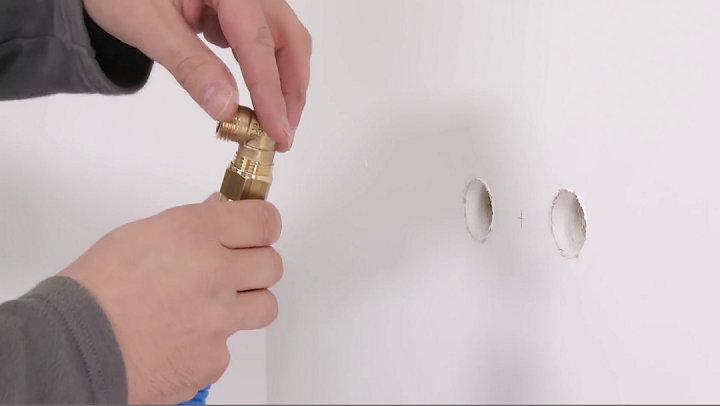

Vissez un coude sur le raccord.

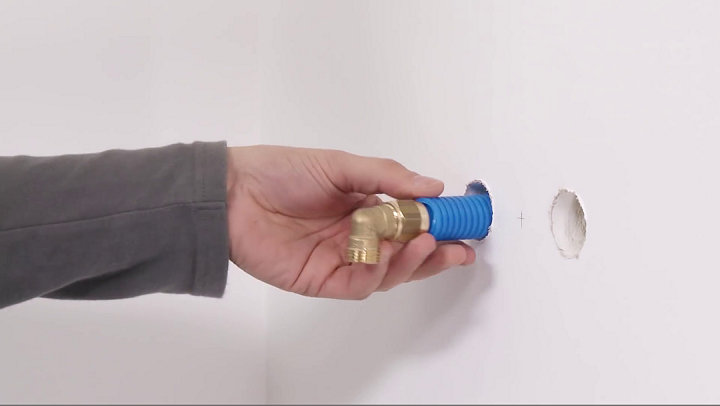

Insérez le montage que vous venez de réaliser dans le trou percé dans le mur de la salle de bain.

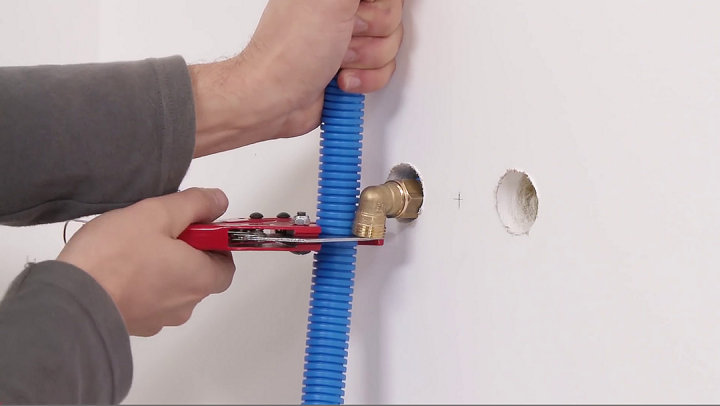

Coupez l’excédent de tuyau au PER au coupe-tube en prenant le coude comme repère.

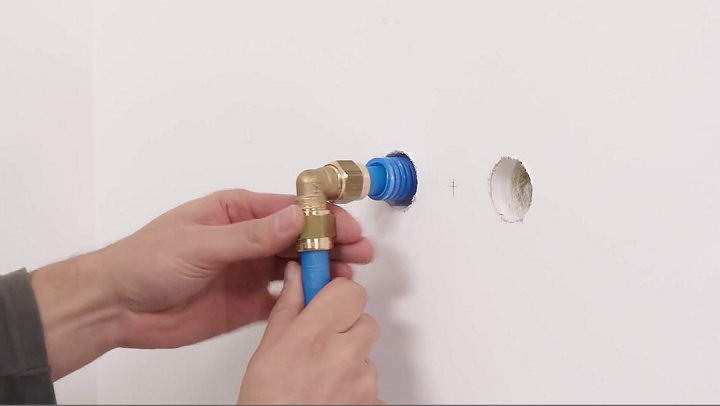

Dénudez la gaine au cutter pour effectuer un raccord à visser.

Montez le raccord sur le tuyau, mettez un joint d’étanchéité et vissez le coude sur le raccord.

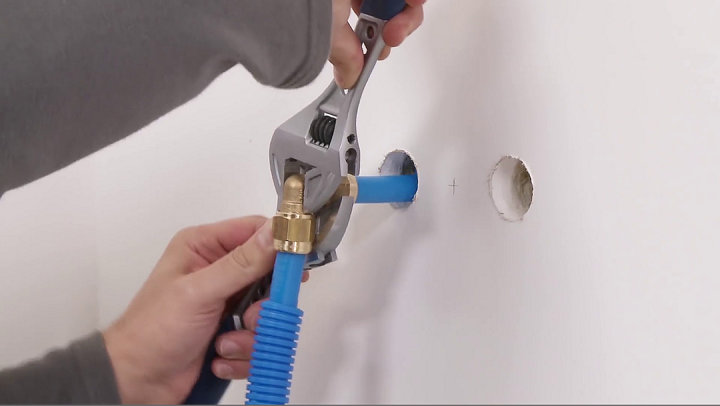

Serrez correctement le coude au niveau des deux raccords avec les deux clés à molette.

Pour cela, tenez le coude avec une clé, et serrez avec l’autre.

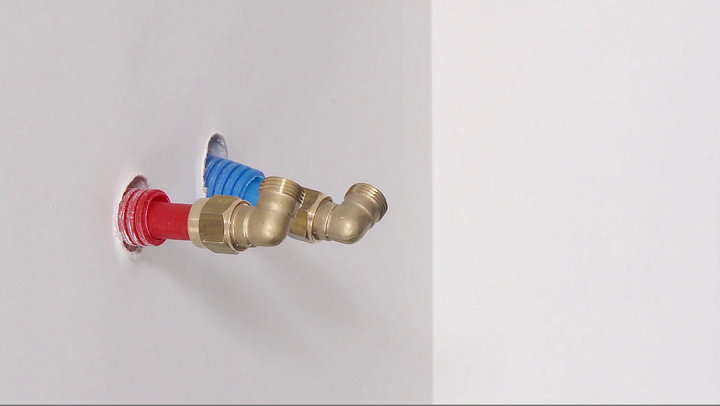

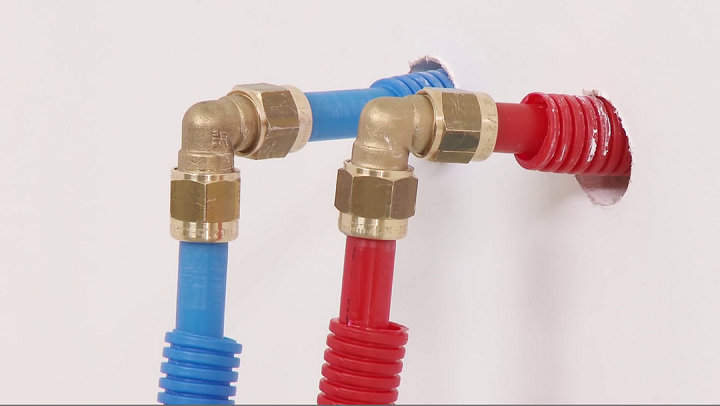

Effectuez le même montage avec le tuyau d’eau chaude sanitaire, c’est-à-dire du PER rouge.

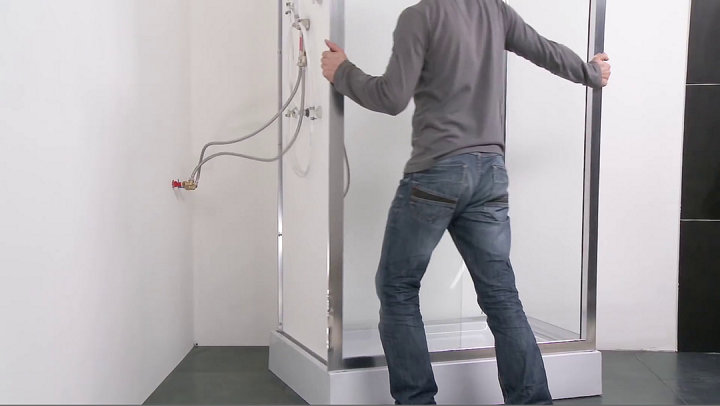

Mettez la douche en place près du mur de la salle de bain.

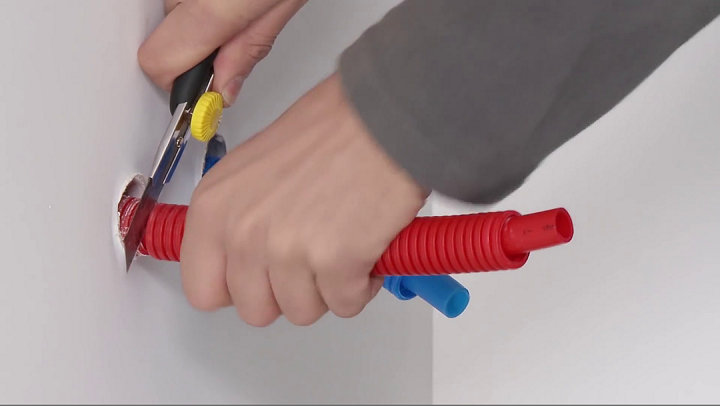

Dénudez la gaine du tube en PER rouge au plus près du mur.

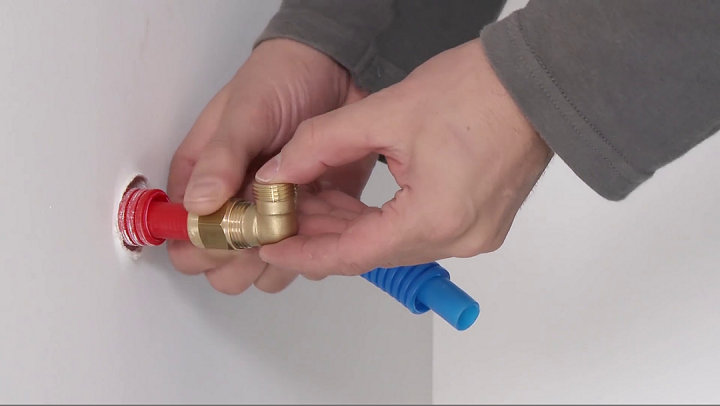

Coupez le tuyau PER au coupe-tube. Installez le raccord à visser.

Mettez un joint dans le raccord et vissez le coude.

Serrez à l’aide des deux clés à molette.

Vous pouvez aussi choisir de mettre des sorties de cloison pour PER.

Installez le coude sur le tuyau en PER de couleur bleue, pour l’eau froide, en procédant de la même façon que pour le tube PER rouge.

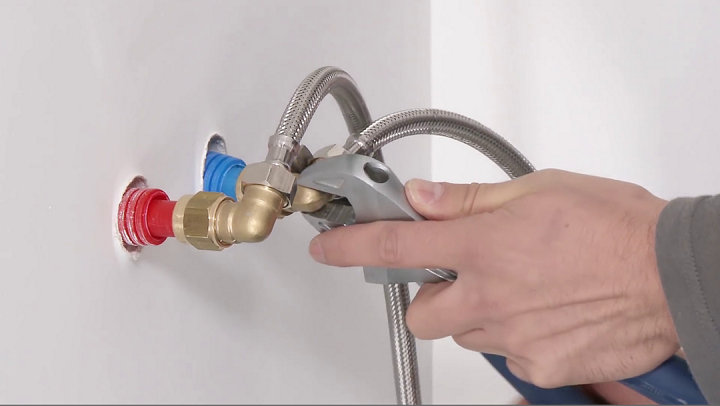

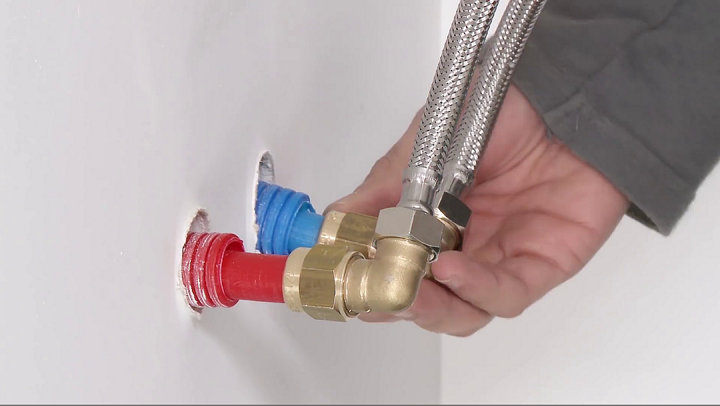

Commencez par vérifier la présence de joint d’étanchéité sur les flexibles et raccordez-les sur les coudes.

Serrez ensuite les écrous sur les coudes : vous devrez alors utiliser pour ce faire les clés à molette.

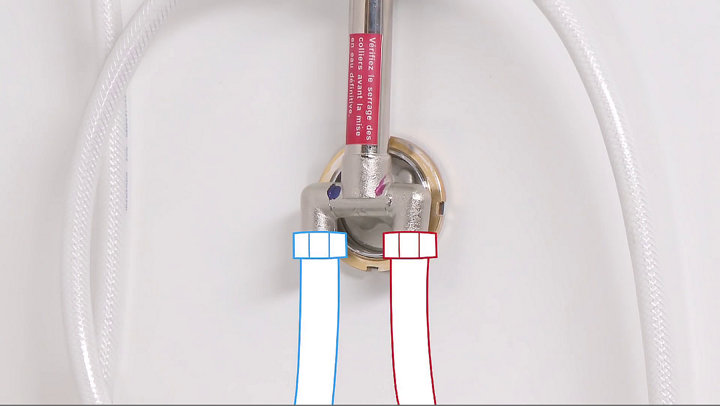

Derrière la douche, repérez les couleurs des arrivées d’eau : rouge pour l’eau chaude, et bleu pour l’eau froide.

Insérez des joints sur les flexibles avant de les raccorder sur les arrivées d’eau de la douche.

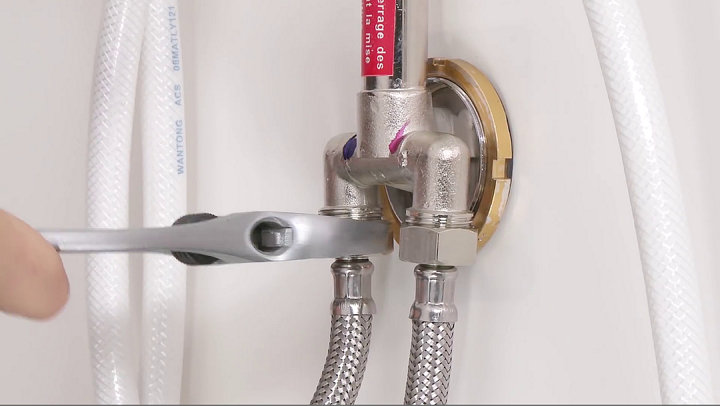

Serrez les écrous avec les clés.

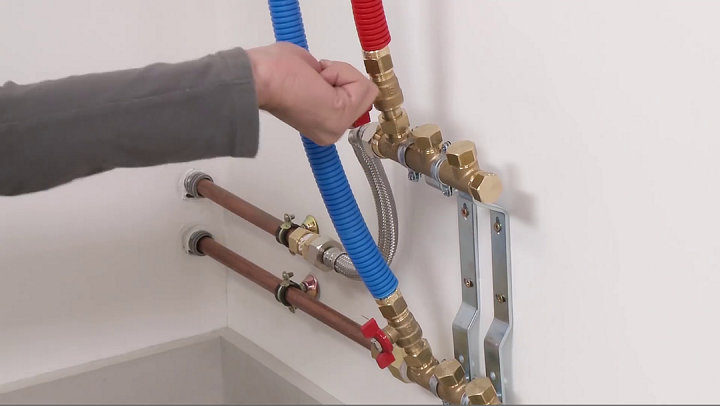

Afin de vérifier que le raccordement a été mis en œuvre correctement, ouvrez la vanne d’arrivée d’eau.

Ouvrez ensuite les vannes d’isolement sur les nourrices.

Vérifiez qu’il n’y a pas de fuite d’eau sur les raccords du côté des nourrices, puis sur les raccords côté douche.

Mettez ensuite la douche en place contre le mur de la salle de bain.

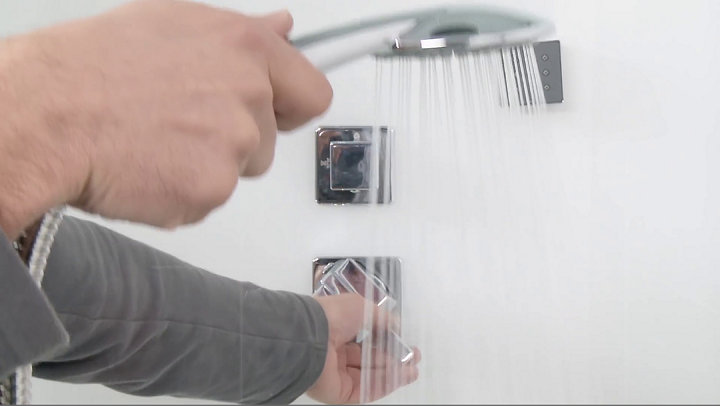

Après avoir effectué le raccordement de l’évacuation d’eau de la douche, ouvrez le robinet pour vérifier le fonctionnement de l’installation, côté eau froide et côté eau chaude.

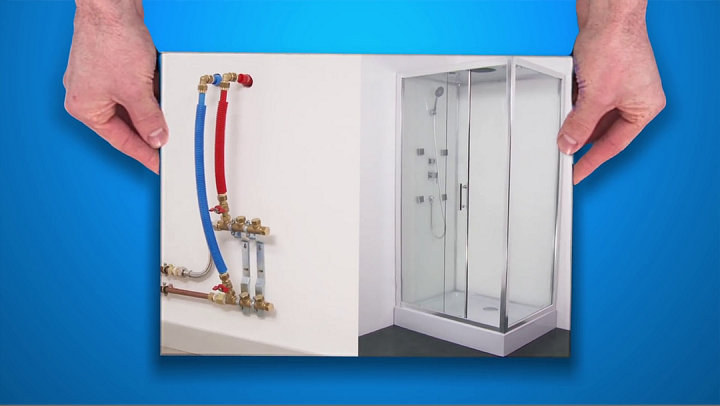

Votre douche est maintenant en place dans la salle de bain, et raccordée au réseau d’eau sanitaire de la maison avec de la plomberie PER.

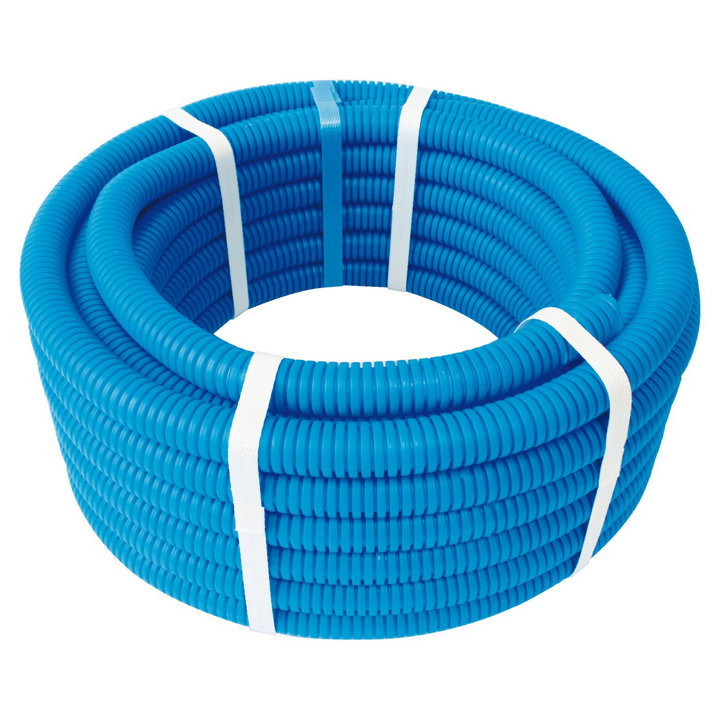

Le PER, ou polyéthylène réticulé, se décline en plusieurs couleurs selon l’utilisation qui va en être faite : blanc pour le chauffage, rouge pour l'eau chaude, bleu pour l'eau froide.

Ce matériau a été conçu pour résister à une température jusqu’à 65°C.

De plus, le PER est fait pour s'adapter à tous les raccords de plomberie standard et peut donc s’intégrer dans tout type de réseau de plomberie de la maison.

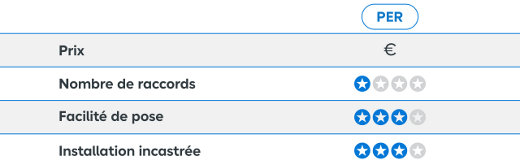

Le PER est un matériau largement plébiscité en plomberie car il possède divers avantages non négligeables.
