Comment installer du multicouche

 - Étape 1 : Installer le bac et son robinet

Avant de commencer vos travaux de plomberie, vous devez commencer par couper l’arrivée d’eau de votre maison.

Il est conseillé d’installer le bac à laver à environ 80 cm du sol pour permettre aussi bien le lavage des mains que le nettoyage des outils.

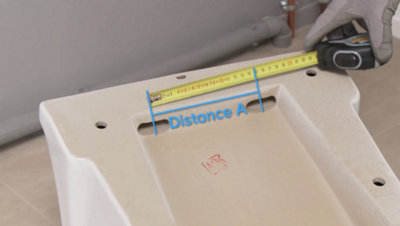

Dans un premier temps, prenez la mesure de l’écartement entre les deux trous de fixation au dos du bac. Dans un premier temps, prenez la mesure de l’écartement entre les deux trous de fixation au dos du bac.

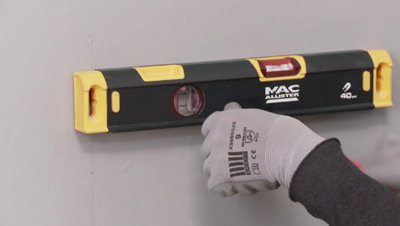

En utilisant le niveau à bulle, reportez cette distance sur le mur afin de repérer l’emplacement des fixations.

A l’aide de la perceuse, percez ensuite sur les repères que vous avez dessinés sur le mur.

Vous allez ensuite déterminez les seconds trous de perçage à l’aplomb, à l’aide du niveau à bulle.

Percez et chevillez en utilisant un type de foret adapté à la nature de votre mur.

Ici, nous utilisons un foret à béton et des chevilles pour matériau plein.

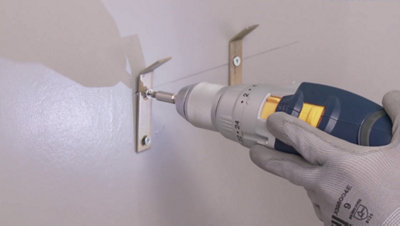

Vous pourrez ensuite visser les pattes de fixation du bac sur les chevilles placées dans le mur.

Une fois les pattes de fixation du bac mises en place, il ne vous reste plus qu’à installer ce dernier dessus.

L’étape suivante de l’installation de ce nouveau point d’eau consiste à déterminer l’emplacement du robinet.

Une fois que vous avez noté l’emplacement désiré pour le robinet sur le mur, percez sur votre repère.

Installez une cheville dans le trou que vous venez de percer puis posez l’applique du robinet en la vissant.

Appliquez ensuite du fil d’étanchéité sur le robinet afin de limiter les risques de fuite d’eau avant de le visser sur l’applique.

Afin de terminer l’installation de votre bac à laver, réalisez un joint de silicone tout autour et lissez au doigt mouillé.

 - Étape 2 : Raccorder l’évacuation d’eau

A l’aplomb de votre bac, vous allez placer un raccord T en PVC.

Pour que l’eau s’évacue dans la direction des canalisations déjà existantes, il convient de le positionner de telle sorte que l’eau suive l’angle du raccord.

Placez le raccord T en PVC contre le tuyau d’évacuation d’eau existant au niveau du piquage de votre nouvelle installation et tracez les repères de découpe.

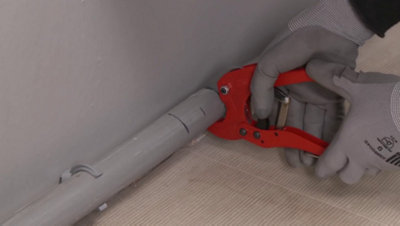

Vous pourrez ensuite couper le tuyau de canalisation en PVC sur vos repères à l’aide de la pince coupe-tube.

Ebavurez les zones de découpe du tuyau en PVC avec du papier de verre et poncez la zone d’encollage du tuyau en PVC.

Petite astuce : Vous pouvez déclipser le tuyau d’évacuation pour faciliter l’encollage et la pose du raccord.

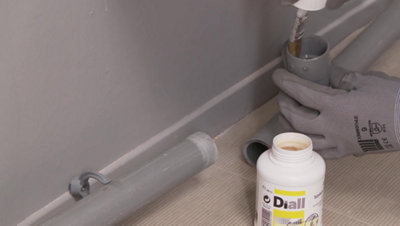

Effectuez alors un double encollage, à la fois sur le raccord et sur les tuyaux d’évacuation avec de la colle PVC.

Une fois la colle appliquée, vous pourrez insérer votre raccord avant de reclipser le tuyau d’évacuation d’eau.

Poursuivez les travaux d’installation des canalisations en reliant une section de tube en PVC et le siphon à l’installation.

 - Étape 3 : Raccorder l’alimentation en eau

Dans cet exemple, l’installation de plomberie concerne un bac équipé d’un robinet d’eau froide uniquement.

Il convient donc de tracer le repère sur le tuyau d’arrivée d’eau froide qui se situe à droite de l’installation.

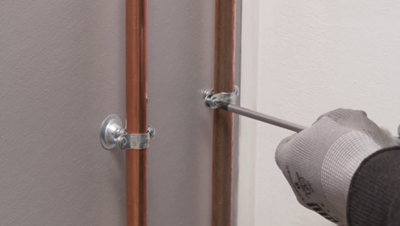

Afin de faciliter la découpe du tuyaux et l’installation du raccord en T, dévissez les colliers de fixation.

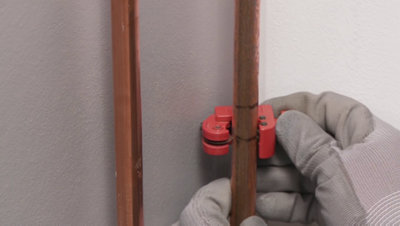

Puis, à l’aide d’un mini coupe-tube, coupez le tuyau cuivre.

Pour ce faire, serrez le coupe-tube autour du tuyau et faites-le tourner.

Resserrez progressivement.

Une fois la découpe réalisée, insérez votre raccord T sur votre tuyau d’alimentation d’eau.

Refermez les colliers de fixation.

Ajoutez enfin une section de tube en cuivre afin de connecter le raccord droit sans outil ni soudure par la suite.

 - Étape 4 : Poser le tube multicouche

Dans cet exemple, l’installation du tube multicouche se fait à l’aide de raccords droits à compression.

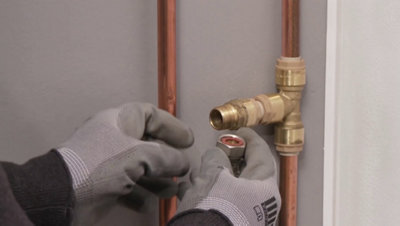

Connectez votre raccord droit à la section de tube en cuivre, puis ajoutez un raccord à compression, sans oublier de positionner un joint d’étanchéité au préalable.

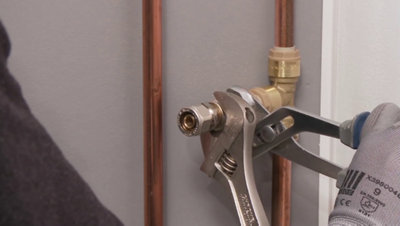

Vissez tout d’abord le raccord à la main puis serrez ensuite à l’aide d’une pince multiprise et d’une clé plate.

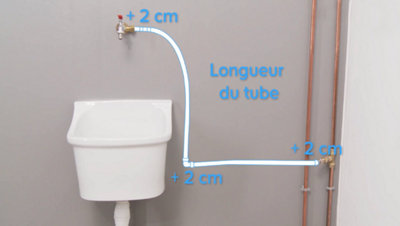

Déterminez les longueurs de tube multicouche nécessaires au raccordement de votre bac à laver.

Pensez à ajouter 2 cm à chaque raccord.

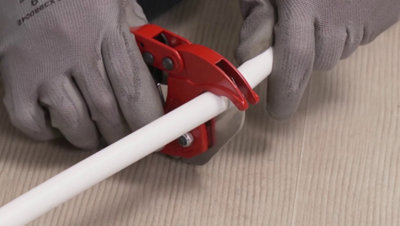

Reportez ces mesures sur le tube multicouche et découpez les différentes sections de multicouche avec la pince coupe-tube.

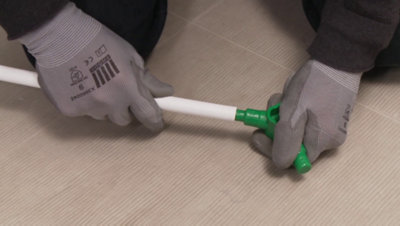

Insérez ensuite le calibreur dans le tube multicouche au niveau de la découpe afin de le préparer à recevoir le raccord.

Dans cet exemple, l’installation est réalisée avec des raccords à compression.

Commencez par glisser l’écrou de serrage autour du tube multicouche, puis glissez l’olive du raccord.

Vous pourrez ensuite insérer le tube multicouche dans le raccord en butée et revissez le tout.

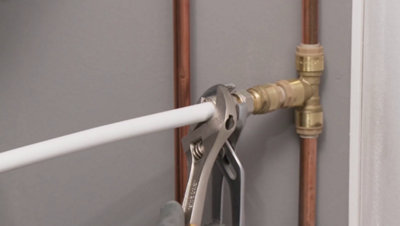

Puis serrez l’écrou sans forcer sur le raccord multicouche à l’aide d’une clé à molette.

Pour des installations sanitaires de plus grande envergure, les jonctions de tube multicouche sont également réalisables avec des raccords à sertir.

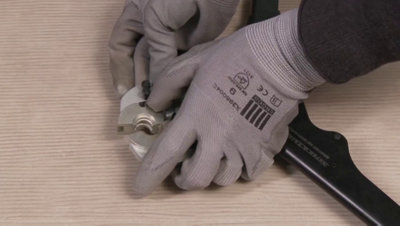

Pour réaliser ces jonctions, utilisez une pince à sertir.

Insérez tout d’abord le tube multicouche en butée au fond du raccord à sertir.

Vérifiez ensuite que le tube multicouche apparaisse bien dans la fenêtre du raccord à sertir.

Afin que les éléments restent bien en place, serrez le raccord à sertir sur le tube multicouche avec la pince à sertir.

La pince à sertir dispose de mâchoires interchangeables en fonction du diamètre du raccord à sertir.

 - Étape 5 : Terminer l’installation

Pour assurer un bon maintien du tube multicouche et réaliser une installation sanitaire parfaite, posez des colliers de fixation sur le mur.

Repérez l’axe de passage du tube multicouche sur le mur.

A l’aide de la perceuse, percez ensuite sur les repères que vous avez dessinés sur le mur.

Fixez les colliers de fixation à l’aide d’un marteau puis enlevez la calle de frappe de chaque collier.

Insérez le tube multicouche dans les colliers.

Poursuivez votre installation.

Ici, nous utilisons des raccords coudés à compression.

Veillez à bien calibrer votre tube multicouche comme précédemment avant d’y insérer le raccord.

Pour finir votre installation de votre nouveau point d’eau, vous devrez procéder au cintrage du tube multicouche.

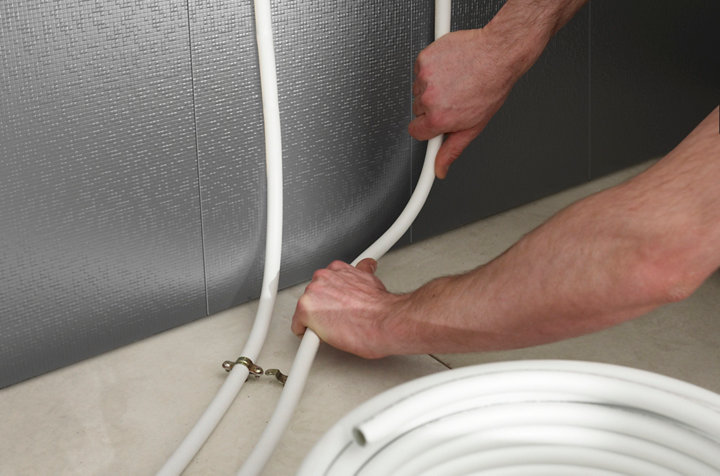

Le tube multicouche peut être facilement cintré à la main.

Toutefois, afin de garantir une courbure parfaite, et ne pas risquer de l’endommager pour former un angle droit, glissez un ressort cintré autour du tube multicouche.

Courbez celui-ci à l’angle souhaité.

Une fois le tube multicouche correctement cintré, procédez enfin au raccordement final de l’alimentation en eau de votre bac à laver.

Rétablissez l’arrivée d’eau de votre maison et vérifiez votre installation.

Assurez-vous de l’absence de fuite d’eau.

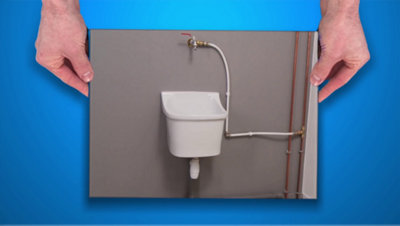

L’installation de votre tube multicouche est à présent effectuée et vous pourrez profitez de tout le confort apporté par votre nouveau point d’eau.
