Comment installer un extracteur d’humidité

- Étape 1 : Percer le mur de la pièce

Avant d’installer l’extracteur d’humidité dans une pièce d’eau, ici la salle de bains, vous devrez commencer par percer le mur de la pièce dans toute son épaisseur. Ceci permettra l’extraction de l’air vicié hors de la pièce.

Commencez par couper le courant électrique au niveau du disjoncteur associé à l'extracteur d’air.

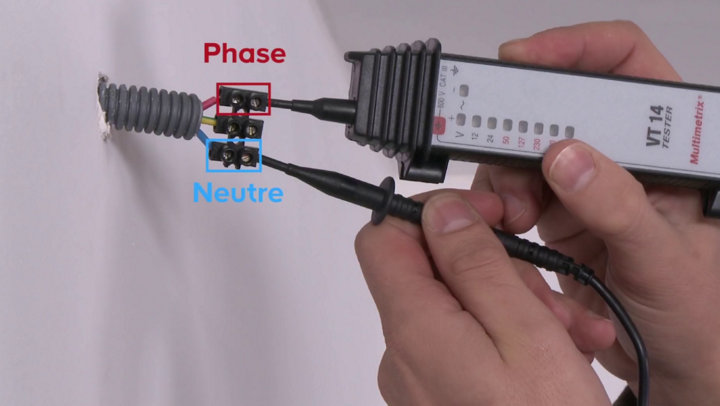

Vérifiez l'absence de courant électrique sur les dominos installés sur les fils de la gaine avec le testeur de tension : mettez en contact le plus du testeur avec la phase et la fiche noire avec le neutre.

La position de l'extracteur d’humidité dans une pièce d’eau telle que la salle de bain est soumise à la réglementation électrique en vigueur.

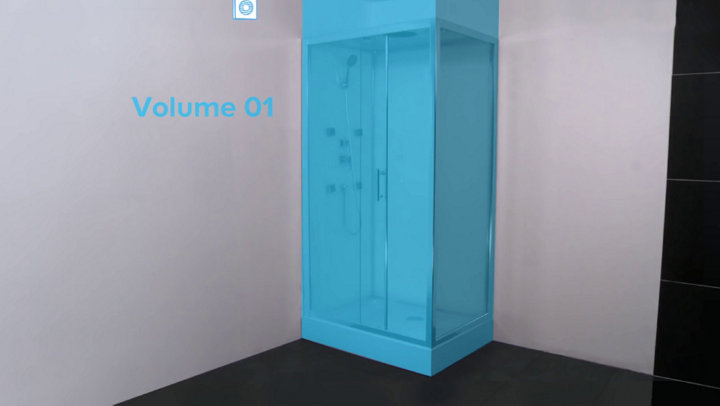

Ainsi, l'installation de l'extracteur humidité dans le volume 1 de la salle de bain, là où se trouve la baignoire ou la douche, est interdite.

Découvrez toutes les normes électriques de la salle de bain

Une fois les règles de sécurité vérifiées, dévissez et enlevez la grille du corps de l'extracteur humidité.

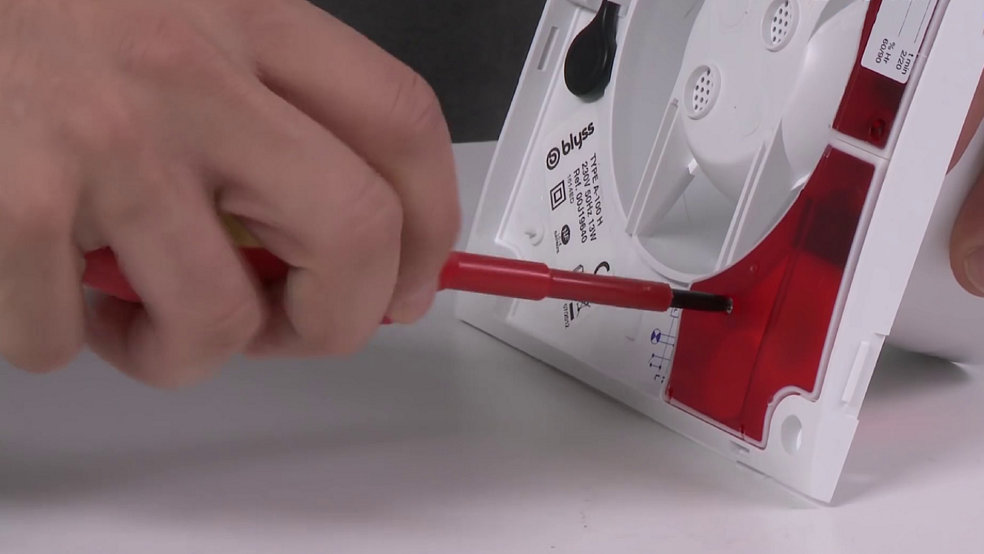

Dévissez ensuite le cache permettant l'accès aux raccordements électriques puis enlevez le passe-fil.

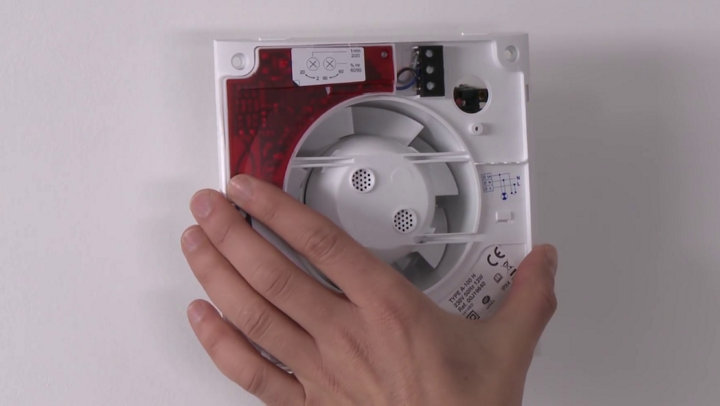

Après avoir vérifié l'absence d'obstacles dans la cloison de la pièce, mettez en place l'extracteur d’humidité là où vous souhaitez l’installer.

Ajustez la position de l’aérateur en fonction de l'arrivée électrique.

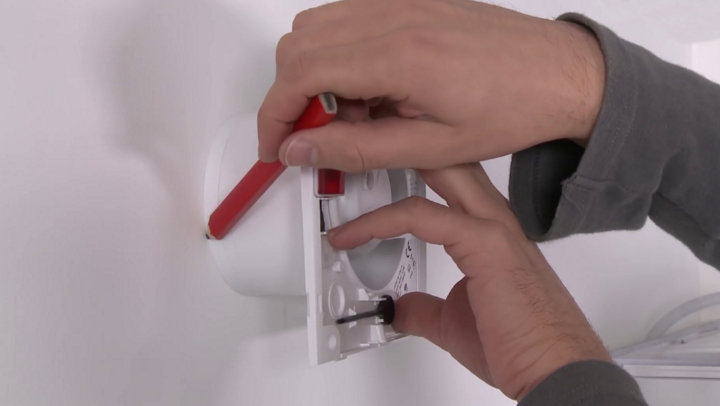

Tracez alors le diamètre du corps de l'extracteur humidité sur le mur de la pièce, à l’emplacement précédemment choisi.

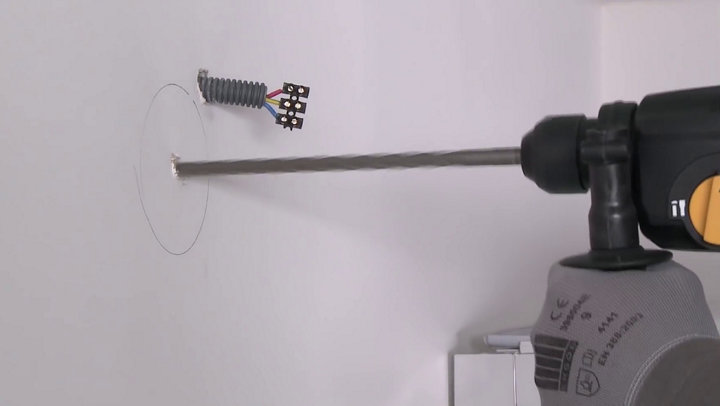

Traversez le mur de la pièce en perçant un trou au centre du cercle avec un forêt de grande longueur.

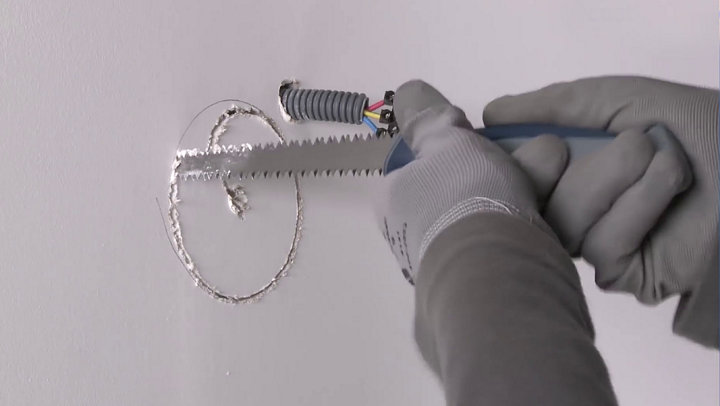

En partant du centre du cercle, découpez la totalité du cercle que vous avez dessiné, à l'aide de la scie à guichet.

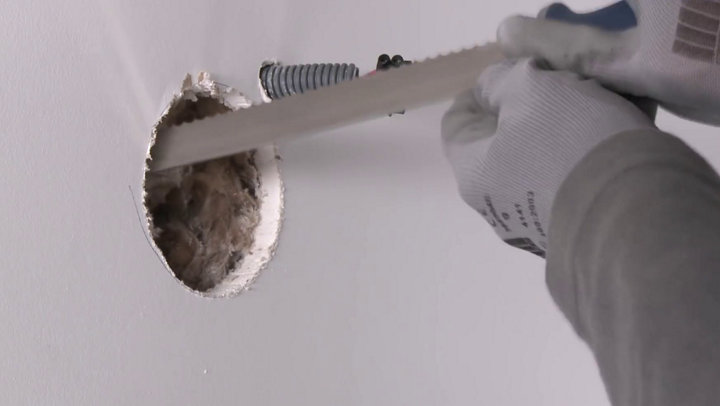

Faites ensuite de même afin de découper l'isolant à l'aide du couteau.

Retirez l’isolant pour dégager le passage.

Ce trou dans le mur permettra la sortie de l’air hors de la pièce.

A l'extérieur de la pièce, le volet anti-retour doit rentrer en totalité dans le mur.

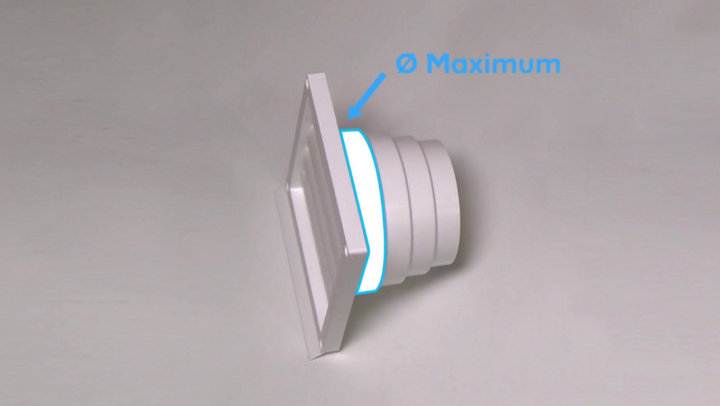

Pour cela, percez un trou en respectant le diamètre maximum du volet de l’aérateur.

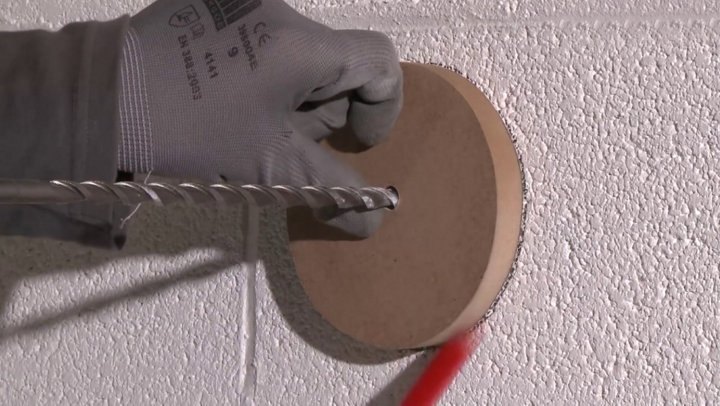

Petite astuce : Afin de faciliter cette étape, réalisez un gabarit pour tracer le contour du trou à percer.

Aidez-vous du foret pour repérer le centre du trou puis tracez la périphérie du trou à percer.

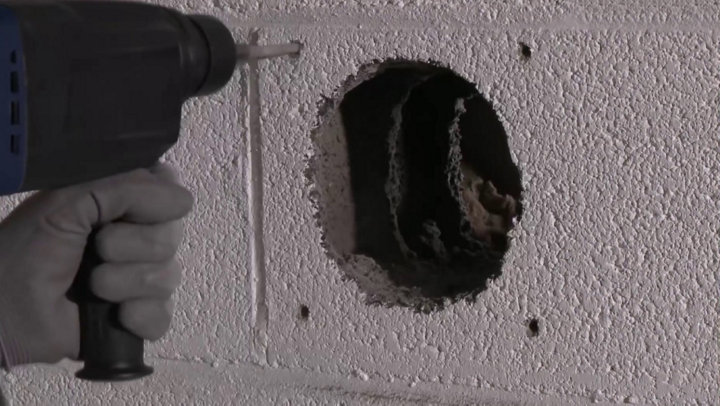

Percez ensuite en différents endroits à l'intérieur du repère à l’aide du perforateur.

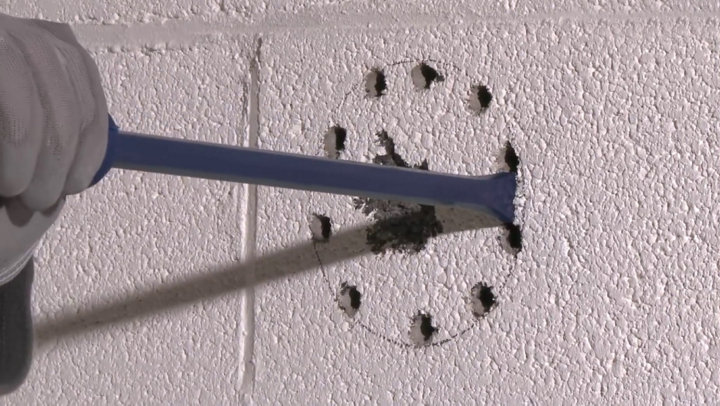

Puis utilisez une massette et un burin pour continuer le travail et terminer le trou.

Vous pourrez ainsi percer le mur de la pièce plus facilement.

- Étape 2 : Installer le volet anti-retour

Le voler anti-retour de l’aérateur est très important. En effet, il va permettre que l’air extrait de la pièce ne puisse pas retourner à l’intérieur.

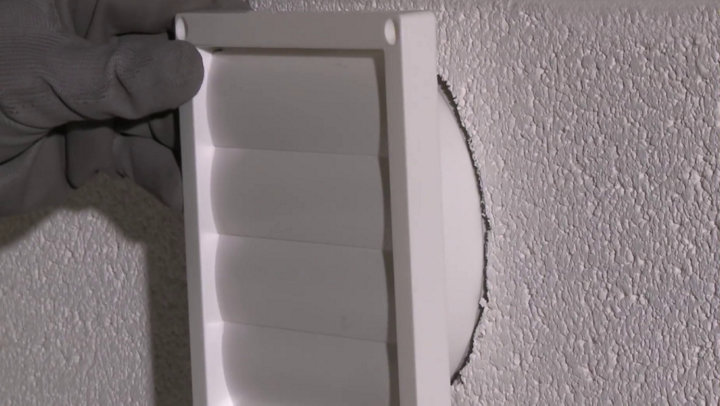

Dans un premier temps, essayez d'insérer le volet anti-retour dans le trou que vous venez de percer dans le mur de la pièce.

Finalisez l'ouverture si nécessaire afin que de pouvoir installer le volet anti-retour correctement.

Positionnez le volet pour repérer ces trous de fixation et percez sur les repères avec le perforateur.

Enfoncez ensuite les chevilles à l'aide du marteau.

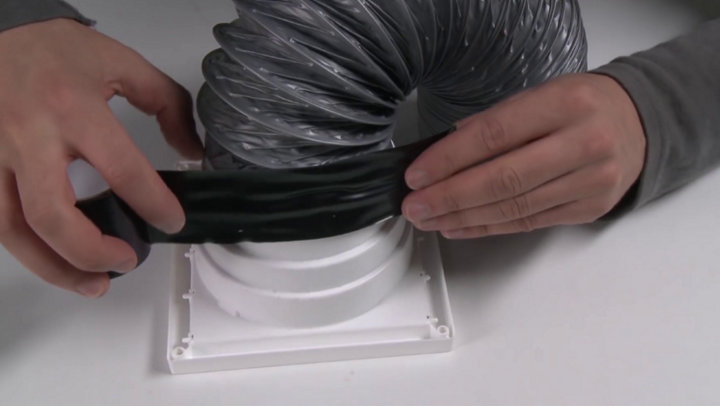

Insérez suffisamment la gaine sur le volet anti-retour et fixez ensuite la gaine avec de l'adhésif pour PVC afin de bien la maintenir en place.

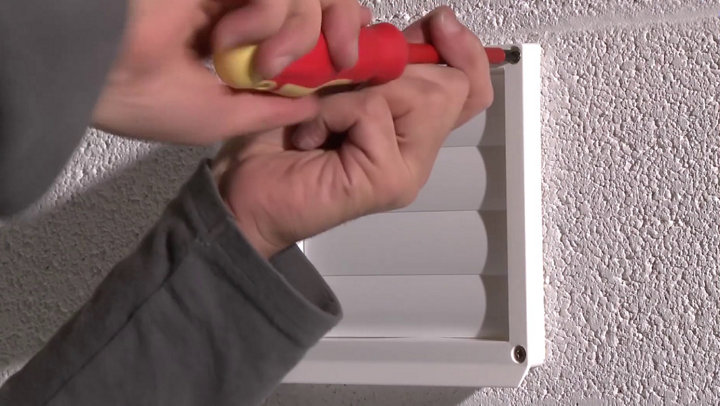

Faites entrer l'ensemble (volet anti-retour et gaine) dans le trou et fixez le volet au mur.

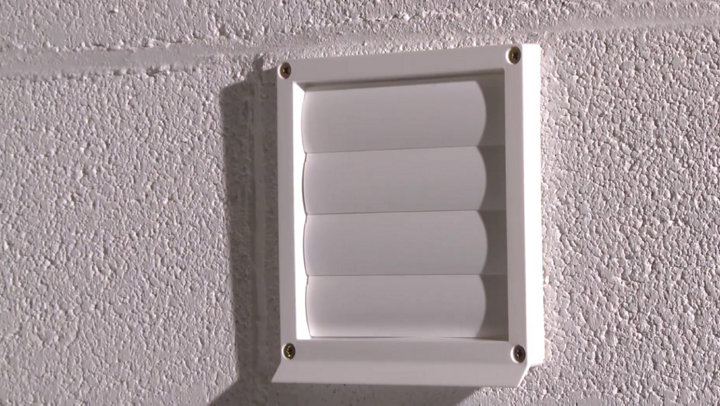

Le volet anti-retour de l’extracteur d’humidité est à présent fini d’installer.

- Étape 3 : Installer l'extracteur d’humidité

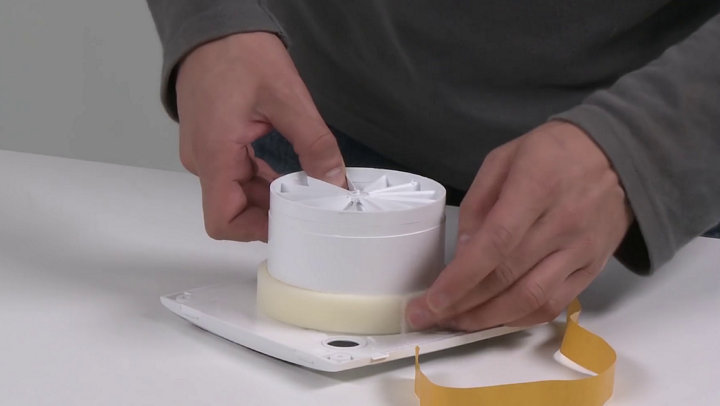

Avant d’installer l’extracteur d’humidité dans la pièce, commencez par apposer le joint d'étanchéité fourni sur le dos du socle de l'aérateur.

Ceci permet d’optimiser l'étanchéité au niveau de l'évacuation.

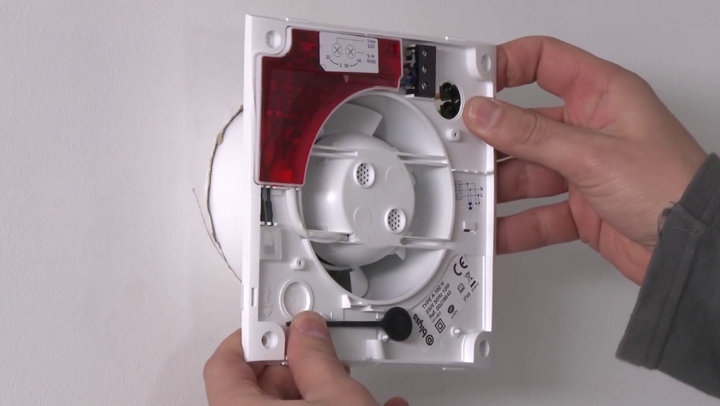

Insérez ensuite l’extracteur d’humidité dans le trou que vous avez percé dans le mur de la pièce.

Finalisez la découpe si nécessaire afin que l’aérateur soit bien installé.

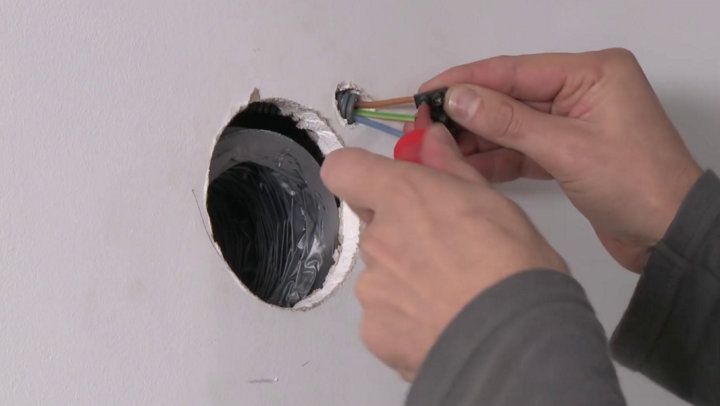

Enlevez ensuite les dominos pour pouvoir passer les fils électriques dans l'extracteur d’humidité.

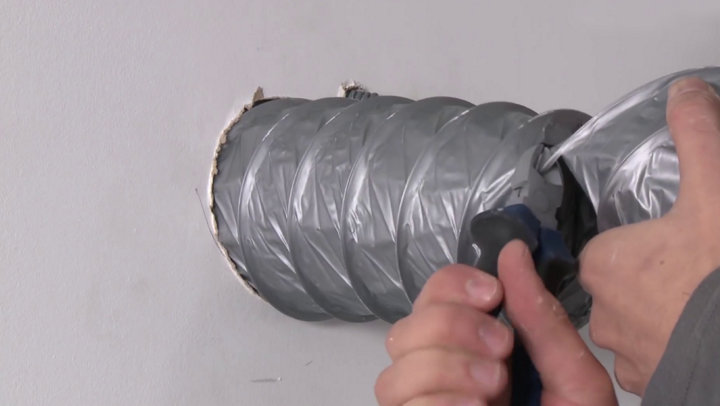

Sortez ensuite la gaine du mur et coupez l'excédent au cutter.

Terminez à la pince coupante.

Gardez une longueur de gaine suffisante pour sa fixation sur l'extracteur d’humidité.

Une fois coupée, réinsérez la gaine dans le mur.

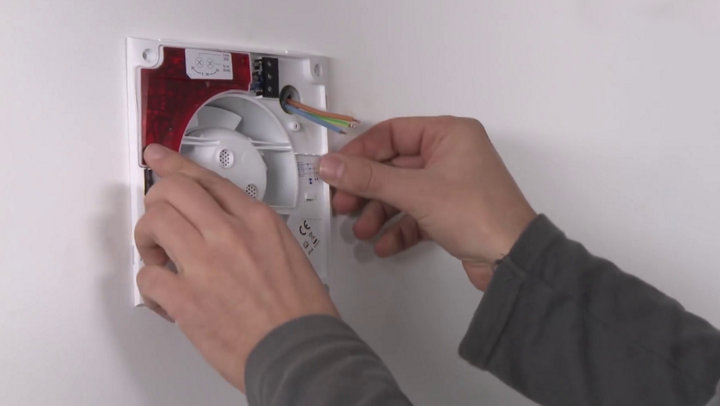

Vous pourrez ensuite installer l'extracteur d’humidité dans le trou en faisant passer les fils.

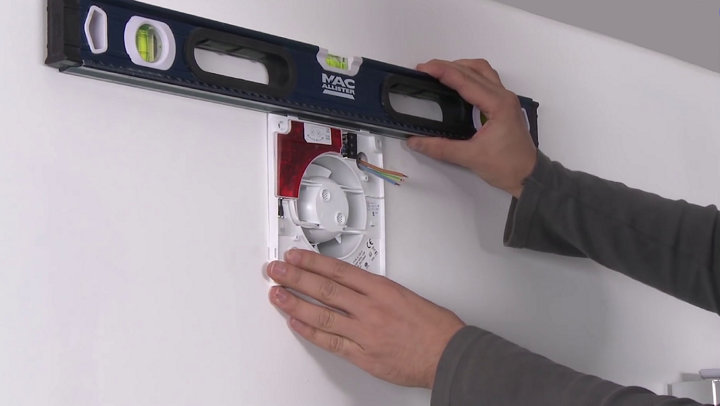

Ajustez le niveau de l’aérateur sur le mur de la pièce à l’aide du niveau à bulle et repérez ses points de fixation au mur.

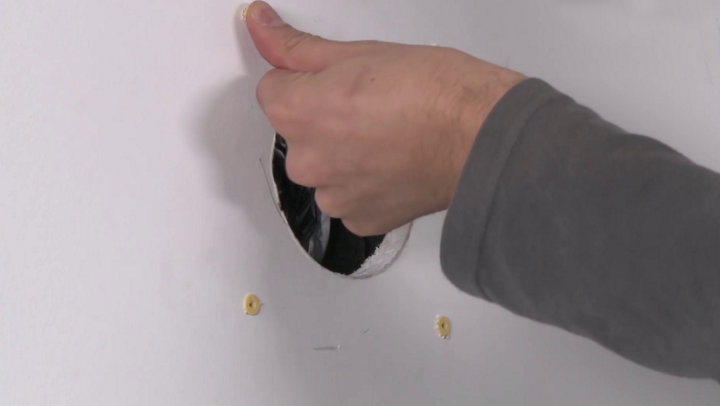

Retirez l'extracteur d’humidité de son emplacement pour percer sur les repères sans être gêné avant de cheviller.

Il faut maintenant installer l'extracteur d’humidité sur mur de la pièce.

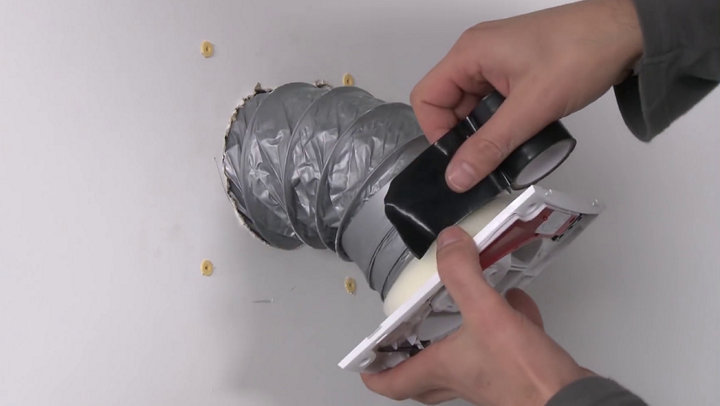

Pour cela, sortez la gaine et insérez-la sur l'extracteur d’humidité.

Fixe la gaine à l’aérateur avec l'adhésif pour PVC.

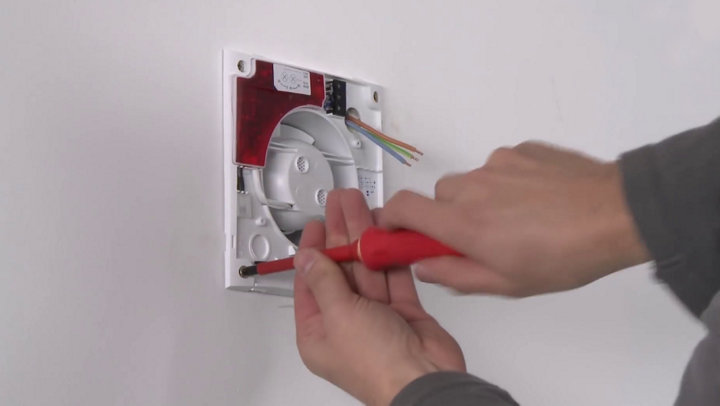

Remettez l'ensemble (gaine et extracteur d’humidité) en place dans le trou et vissez l'extracteur d’humidité au mur.

- Étape 4 : Raccorder électriquement l'extracteur

L'extracteur d’air est un appareil électrique de classe 2.

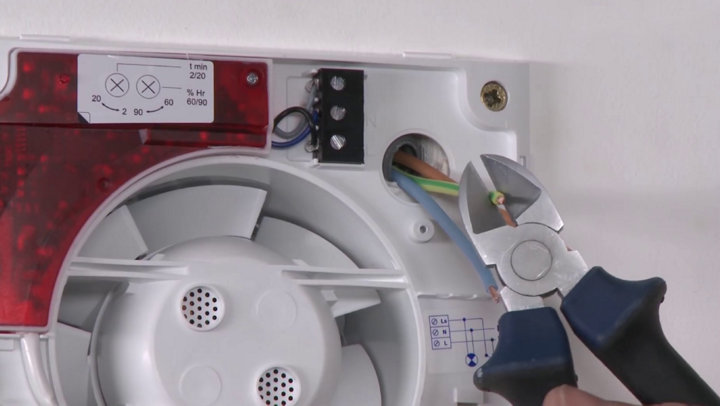

Il n'est donc pas nécessaire de raccorder cet aérateur à la terre : coupez et laissez le fil de terre sans le dégainer.

Dévissez les vis pour le raccordement électrique.

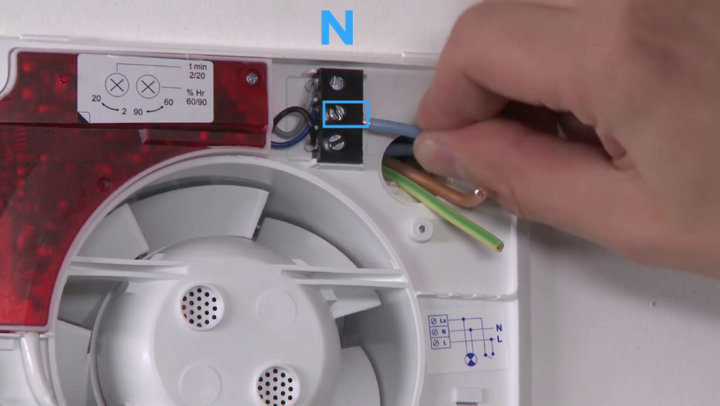

Insérez le fil bleu du neutre sur la borne N de l'extracteur et vissez.

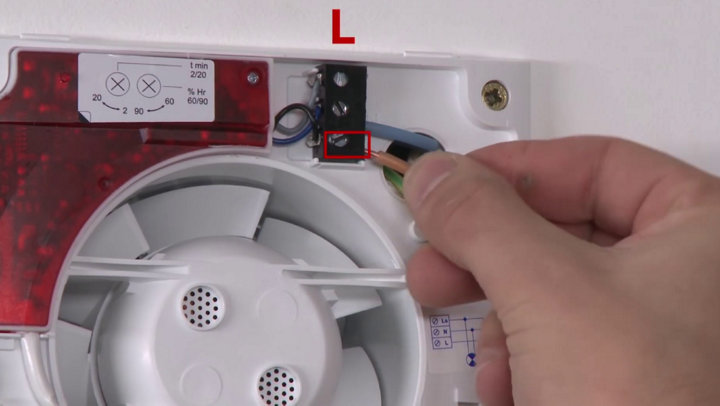

Poursuivez en insérant ensuite le fil de phase sur la borne de phase L et vissez.

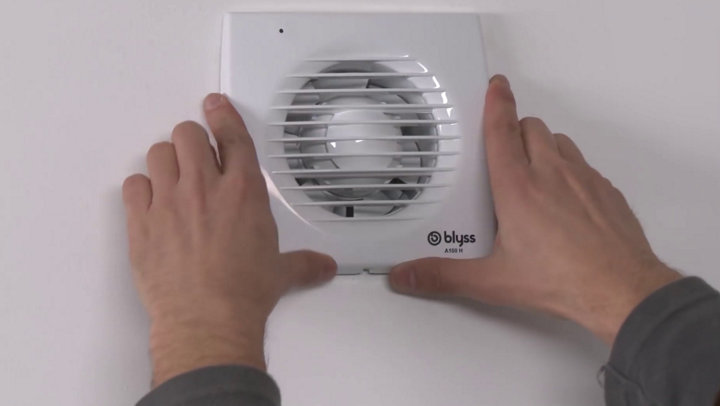

Une fois le raccordement électrique réalisé, revissez le cache en plastique et refermez la plaque de finition de l'extracteur d’humidité.

Vissez la plaque de finition de l’aérateur.

Remettez le courant électrique.

Ce modèle d’extracteur d’humidité étant un extracteur hygrostat, il se mettra en route en présence d'humidité dans la salle de bains, après un bain ou une douche.

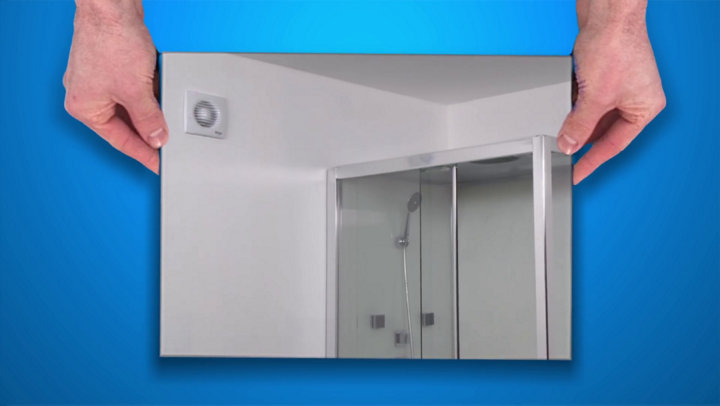

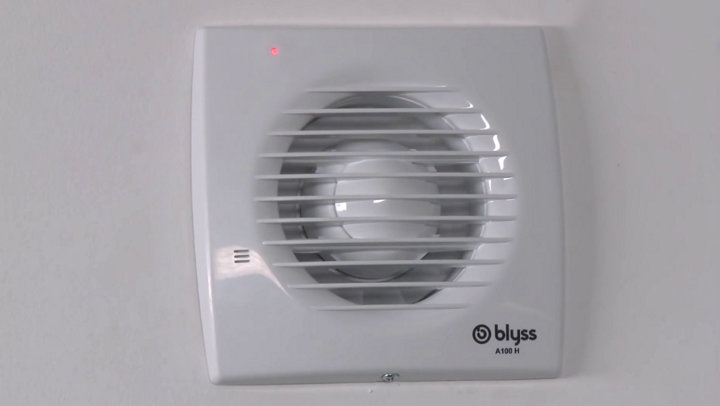

Vous venez d’installer votre extracteur d'humidité et pourrez profiter d’un air plus sain dans votre salle de bains.

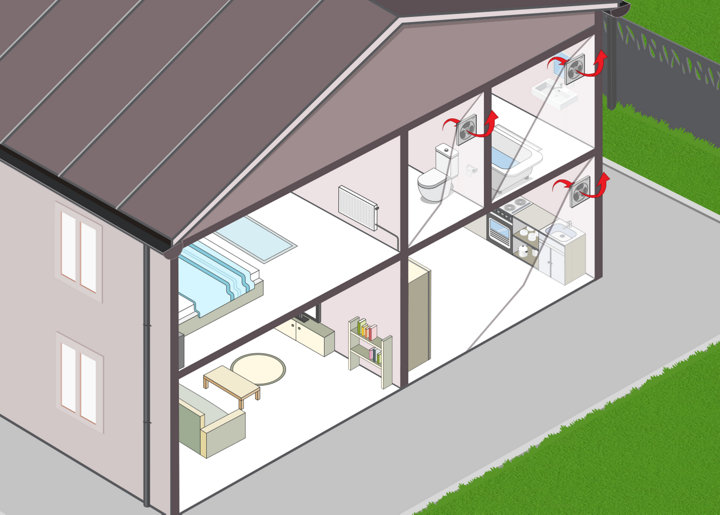

Vous pouvez installer de la même façon un extracteur d’air dans la cuisine et/ou dans les WC.

- Fonctionnement de l’extracteur d’humidité

Contrairement à une VMC qui va chasser l’air vicié d’un logement vers l’extérieur et faire entrer de l’air neuf, l’extracteur d’humidité ne fonctionne que de l’intérieur vers l’extérieur de la pièce. Également appelé aérateur ou extracteur d’air, ce système de ventilation va chassez de la pièce l’air chargé d’humidité grâce au ventilateur dont il est équipé. Il permet donc d’assainir l’atmosphère de la pièce. L’extracteur d’humidité peut être à fonctionnement permanent ou intermittent, à choisir en fonction de vos besoins.

L’aérateur peut être installé seul, dans le cadre d’une rénovation, ou en complément d’une VMC. Alors que le modèle d’aérateur de base se déclenche de manière mécanique en tirant sur une cordelette, certains modèles d’extracteurs d’humidité sont équipés de détecteurs qui vont permettre de déclencher le fonctionnement de l’appareil aux moments opportuns (ils ont donc un fonctionnement intermittent) :

• Le détecteur d’humidité (ou hygrostat) : l’extracteur fonctionne alors dès que le taux d’humidité dans la pièce devient trop important.

• Le détecteur de lumière : l’aérateur fonctionne dès que quelqu’un allume la lumière et utilise donc la pièce concernée.

• Le détecteur de présence : l’extracteur d’humidité fonctionne lorsqu’une personne entre dans la pièce.
