Comment installer une serrure 3 points en applique

 - Qu’est-ce qu’une pose de serrure multipoints en applique ?

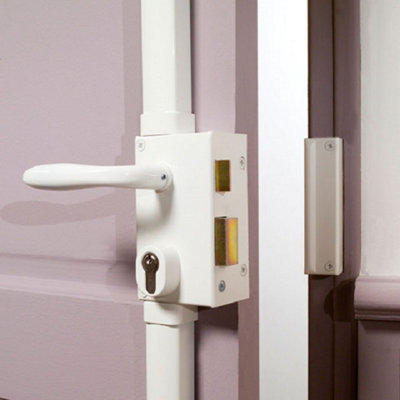

On parle de pose en applique lorsque le coffre de la serrure multipoint est fixé directement sur la porte : le coffre est alors apparent.

Au contraire de serrure multipoints encastrable qui va venir se loger dans l’épaisseur (ou âme) de la porte.

La pose d’une serrure multipoints en applique possède l’avantage d’être plus simple et rapide à réaliser, sans faire appel à un serrurier.

 - Étape 1 : Préparer la porte

La première étape de l’installation d’une serrure multipoints en applique dans le cadre d’une rénovation consiste à retirer la serrure existante.

Pour ce faire, commencez par démonter la poignée.

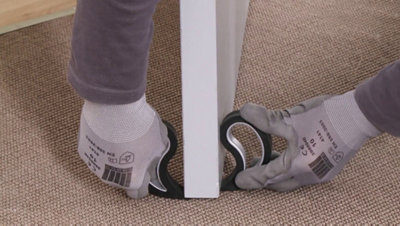

Pour cela, ouvrez la porte. Une petite astuce consiste à caler la avec des blocs-portes afin de la maintenir en place le temps du montage de la serrure 3 points en applique.

Ensuite, dévissez et démontez les poignées situées de chaque côté de la porte.

Retirez également la vis de fixation du cylindre en la dévissant.

Introduisez ensuite la clé dans le cylindre de la serrure actuelle.

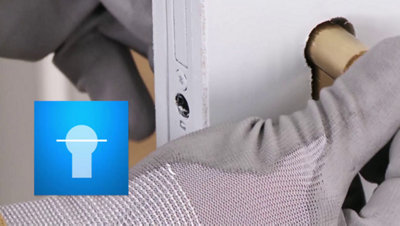

Tourner alors légèrement la clé et retirez l’ancien cylindre de la porte.

Vous devrez ensuite dévisser les fixations de l’ancienne serrure qui se trouvent sur le chant de la porte.

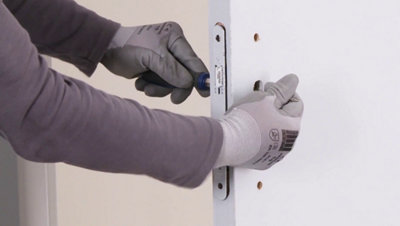

Aidez-vous du tournevis pour dégager le boîtier de la serrure que vous souhaitez remplacer et retirez-la de la porte.

Poursuivez le démontage de serrure en dévissant les fixations de la gâche sur le bâti.

Aidez-vous une nouvelle fois du tournevis pour enlever la gâche.

 - Étape 2 : Installer le coffre principal de la serrure multipoints

L’étape suivante de l’installation de la serrure multipoints en applique consiste à mettre le coffre principal de la serrure en place.

Comblez tout d’abord le trou de l'ancienne serrure sur le chant de la porte avec un morceau de bois cloué et collé. Faites la même chose sur le champ du bâti.

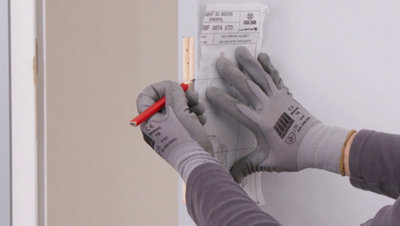

Découpez et positionnez ensuite le gabarit du coffre principal de la serrure multipoints sur la porte puis tracez les repères de l'entaille à effectuer.

Entaillez ensuite la porte au ciseau à bois à l'emplacement de la têtière, sur 3 millimètres de profondeur.

Effectuez plusieurs entailles puis dégrossissez au ciseau.

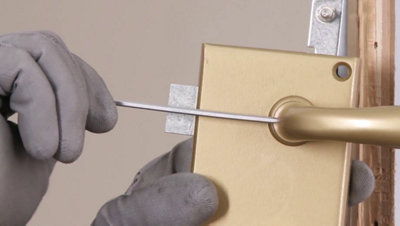

Positionnez ensuite la tige carrée dans le coffre puis insérez la béquille sur la tige carrée.

Fixez-la à l'aide de la vis pointeau.

Mettez en place le coffre de la serrure multipoints sur la porte.

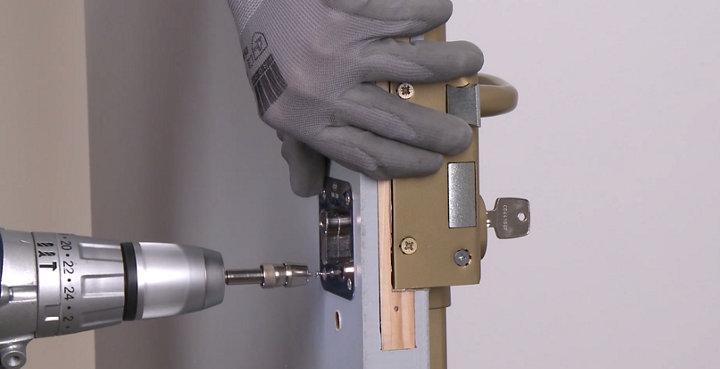

Vissez ensuite le coffre à l'aide des vis fournies sur le chant et sur la porte.

Une fois le coffre principal de la serrure multipoints en place, retirez les blocs portes et vérifiez que rien ne gêne la fermeture de la porte.

 - Étape 3 : Installer la gâche du coffre de la serrure multipoints

Afin de repérer l'emplacement de la gâche de la serrure multipoints sur le bâti, tracez des repères dans l'alignement du coffre.

Ouvrez ensuite la porte et repérez sur le bâti, à l’aide de la gâche, l’emplacement de l'entaille que vous devrez effectuer.

Entaillez alors le bâti de la porte au ciseau à bois à l'emplacement de la têtière, comme précédemment, sur 3 millimètres de profondeur.

A l'aide des vis fournies, vissez la gâche de la serrure multipoints sur le chant de la porte et en façade du bâti.

 - Étape 4 : Installer la tringlerie de la serrure multipoints

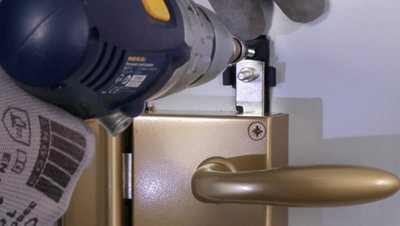

La première étape de l’installation de la tringle de serrure multipoints consiste à positionner une première platine dans l'encoche haute du coffre de la serrure.

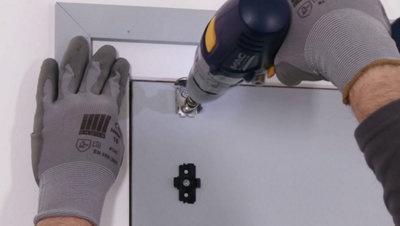

Vissez ensuite la platine directement sur la porte à l'aide des vis fournies.

Fixez ensuite de la même façon la seconde platine sur la porte en bas du coffre de la serrure multipoints.

En ce qui concerne l’installation des 3 autres platines, reportez-vous au schéma de pose fourni avec la serrure multipoints.

Reportez les mesures correspondantes sur la porte et fixez les platines en bas et en haut de la porte.

Le guide-pêne quant à lui doit être positionné dans l'alignement des platines.

Repérez l’emplacement du guide-pêne sur la porte.

Assemblez le coussinet sur le guide haut puis alignez l'ensemble sur le chant de la porte et fixez-le.

Fixez ensuite le guide-pêne inférieur comme vous venez de le faire pour celui situé en haut de la porte.

L’étape suivante consiste à effectuer l'assemblage des tringles supérieures.

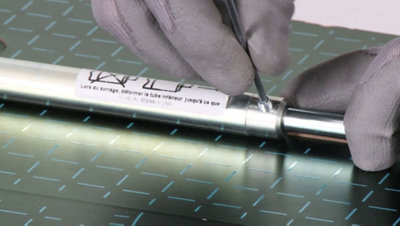

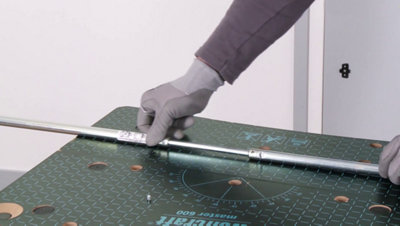

Pour ce faire, insérez une tige métallique dans la première tringle et serrez-la légèrement à l'aide d'une vis pointeau pour maintenir l'assemblage.

Assemblez ensuite la seconde tringle avec la première tringle en procédant exactement de la même façon.


Amenez l'ensemble que vous venez de monter au-dessus du coffre de la serrure multipoint et introduisez le dans le guide-pêne supérieur.


Dans un second temps, assemblez cet ensemble au coffre principal de la serrure avec l’écrou fourni.


Desserrez ensuite les vis des tiges afin d’ajuster la position de la tringle supérieure par rapport au chant haut de la porte.

Resserrez ensuite les vis procédez de la même façon pour procéder à l’ajustement des tringles inférieures.

Placez à présent les morceaux de mousse fournis au niveau des tiges métalliques afin d’éviter les vibrations pendant le fonctionnement de la serrure multipoints.

Venez ensuite clipser le premier cache-tringle dans les platines.

Installez un chapiteau contre le coffre de la serrure et faites coulisser le cache-tringle dans le chapiteau.

Renouvelez de la même façon l’étape précédente pour installer à présent le cache-tringle intermédiaire.

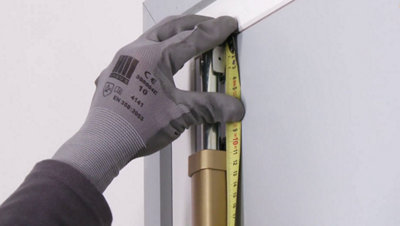

Insérez ensuite un nouveau chapiteau à l'autre extrémité du cache installé et mesurez la longueur le séparant du chant de la porte.

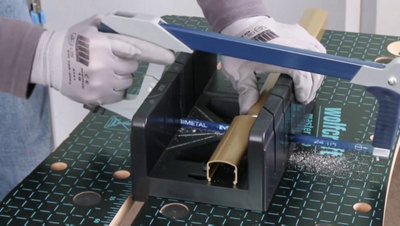

Sur le cache-tringle du haut côté perforé, reportez cette mesure en ajoutant 8 millimètres, puis coupez-le à la scie à métaux. Aidez-vous d'une boîte à onglets.

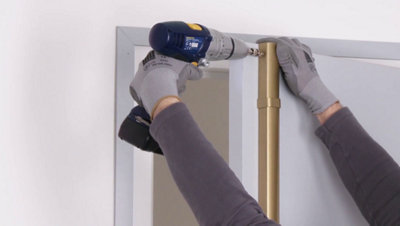

En maintenant la porte ouverte, mettez en place le cache-tringle coupé et vissez-le sur le guide-pêne.

Réalisez ensuite la même opération de la même façon pour installer les cache-tringles situés au-dessous du coffre de la serrure multipoints.

 - Étape 5 : Installer les gâches hautes et basses de la serrure multipoints

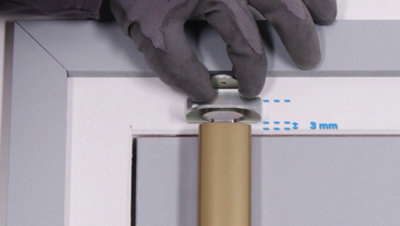

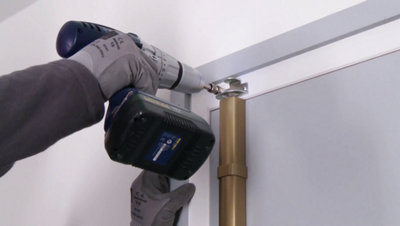

Positionnez tout d’abord la gâche supérieure dans l'alignement du cache-tringle puis décalez la gâche de 3 millimètres vers le haut. Repérez les points de fixation.

Percez ensuite sur vos repères avec une mèche de 3 millimètres pour faciliter le vissage, puis fixez la gâche au bâti.

Ouvrez la porte puis positionnez le capot de gâche supérieure.

Vissez-le en passant par le trou du capot.

Fermez ensuite la porte et insérez la clé dans la serrure multipoints pour la fermer.

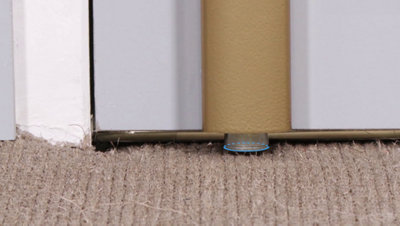

Repérez ainsi la position de la gâche au sol.

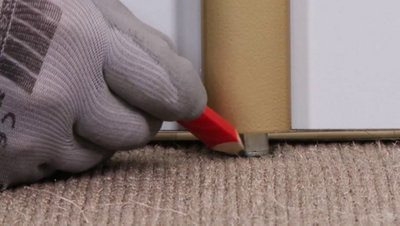

Tracez le contour de la tringle au sol puis ouvrez la porte pour pouvoir percer ensuite le sol à cet emplacement.

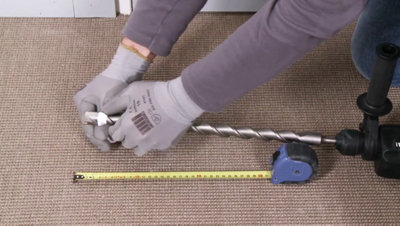

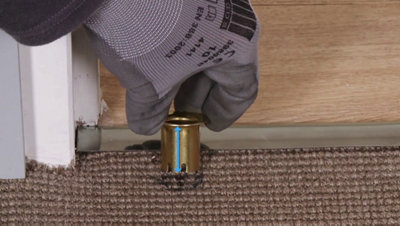

Prenez ensuite la mesure de la gâche tubulaire afin de limiter la profondeur du perçage dans le sol.

Petite astuce : placez un adhésif sur le foret en prenant la mesure de la gâche tubulaire comme repère.

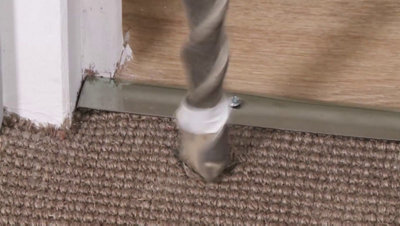

Percez à présent sur le repère avec un forêt adapté à la nature du sol et au diamètre de la gâche tubulaire.

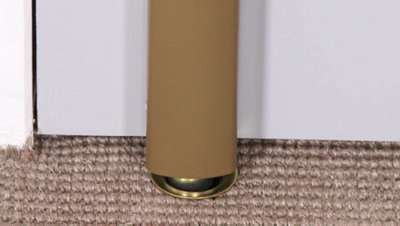

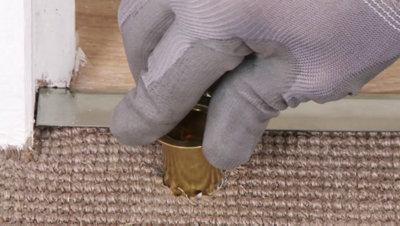

Insérez la gâche tubulaire dans le trou que vous venez de percer et fermez la porte pour contrôler la position de la gâche.

Appliquez ensuite de la colle dans le trou que vous avez percé et collez la gâche tubulaire afin qu’elle reste bien en place.

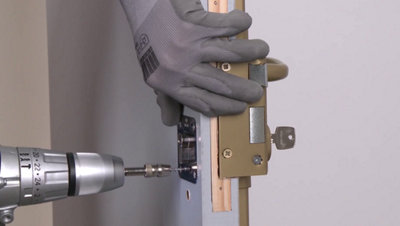

À l'extérieur de la porte, vous allez installer et visser à présent la plaque de finition de la serrure multipoints.

Rebouchez enfin les trous de l’ancienne poignée.

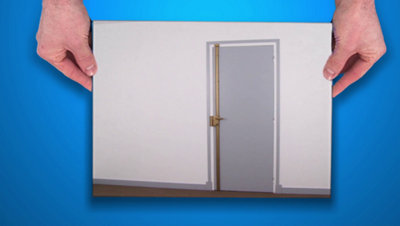

L’installation de votre serrure multipoints en applique est à présent terminée.

Vous allez pouvoir profiter de la sécurité apporter par ce nouvel équipement.
