Comment poser un plancher chauffant électrique

La pose d'un plancher chauffant électrique

La pose d’un chauffage électrique au sol est à la portée de tous les bricoleurs. Il convient cependant de bien suivre les étapes et les procédures signalées sur le manuel d’utilisation de pose des produits utilisés.​
Vous apprendrez comment installer un chauffage électrique au sol sous un carrelage comme sous un parquet en suivant nos conseils.

Comment poser un plancher chauffant électrique




  • Préparation du sol​

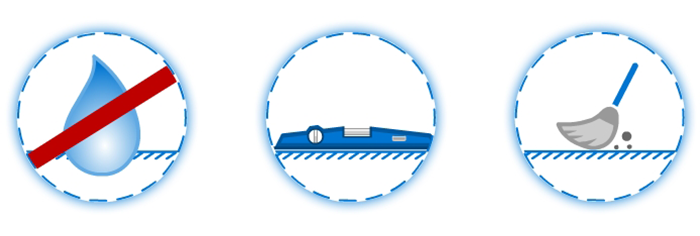

La pose d’un chauffage au sol électrique se fait sur une dalle. Il est donc nécessaire en rénovation de retirer le revêtement précédent. Pour poser le plancher chauffant, le sol doit être plan, sec et sain. Il devra donc être de niveau, sans humidité et stable.​

Le sol doit être nettoyé et balayé afin d’enlever toutes les poussières et impuretés.

préparation du sol
  • Pose de l’isolant​

Si la dalle n’est pas isolée, il est nécessaire de poser des panneaux d’isolant afin d’optimiser le rendement du chauffage au sol et de renvoyer la chaleur vers le haut.​

- Choisissez votre panneau d’isolant en fonction de la résistance thermique souhaitée et du type de sol à isoler. ​

  • Installez les panneaux d’isolant sur le sol en veillant bien à épouser le plus possible les murs afin d’éviter les ponts thermiques.
Bon à savoir

Les panneaux d’isolant se découpent facilement à la scie égoïne pour s’adapter à la surface de votre pièce.


Important

Dans le cadre de la pose d’un produit, il est impératif de se référer au manuel d’installation du fournisseur transmis avec le système de chauffage.

  • L’isolation du sol​

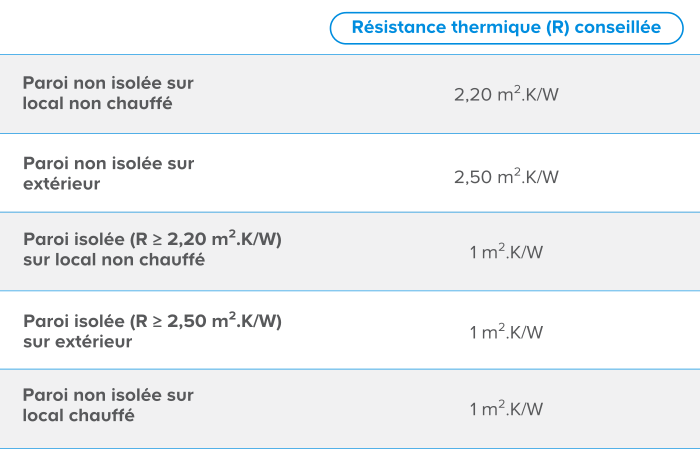

L’isolation du sol peut être effectué avec divers isolants (polystyrène expansé, mousse de polyuréthane rigide, polystyrène extrudé, plaque de sol avec laine minérale) cependant les isolants doivent être incompressibles et d’une résistance thermique adaptée au sol existant.​

L'isolation du sol
  • Le plancher chauffant​

Il existe deux gammes de chauffage au sol électrique dont le choix s’effectue en fonction du revêtement souhaité : une gamme pour la pose collée de carrelage et une gamme pour les autres revêtements.​

Le plancher chauffant

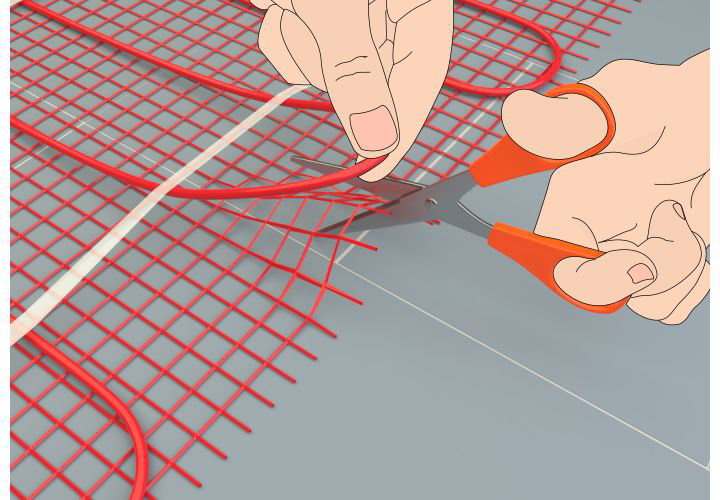

Le choix de la longueur du rouleau en fonction du plan de pose est primordial car il est interdit de sectionner le câble chauffant. Seule la trame est découpable pour pouvoir positionner le rouleau facilement dans toute la pièce.​

  • L’électricité
Le plancher chauffant

L’installation électrique doit se conformer à la norme NF C 15-100. Il est nécessaire de protéger l’installation par un dispositif à courant différentiel résiduel de 30 mA et un disjoncteur divisionnaire de 16 A sur le tableau électrique.​

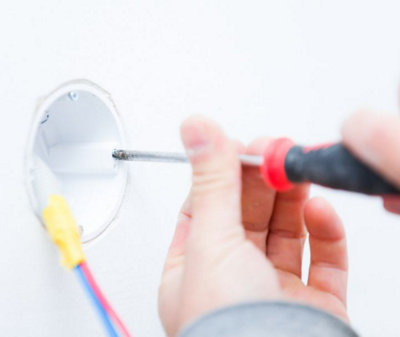

Une boite de raccordement doit être posée pour relier le thermostat au circuit électrique et au câble d’alimentation du chauffage au sol.

  • Le revêtement de sol​

Les revêtements doivent être certifiés compatibles avec le chauffage au sol, il est donc important de se référer aux données constructeurs de chaque revêtement.​

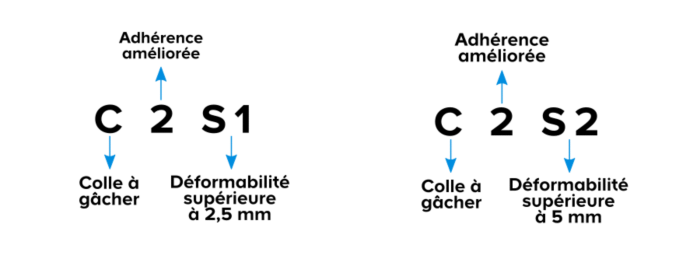

Lors d’une pose collée (carrelage), le mortier-colle doit être compatible avec le plancher chauffant et être déformable (C2S1 ou C2S2). La largeur des joints entre carreaux sera de minimum 4 mm (6 mm pour la terre cuite).​

Dans le cadre d’un sol carrelé, il est également nécessaire d’attendre environ 7 jours avant la mise en route du plancher chauffant (se reporter à la fiche technique du mortier-colle).​

L'isolation du sol
  • Raccordement au thermostat
Comment poser un plancher chauffant électrique

Raccordez le câble d’alimentation au thermostat au niveau de la boite de raccordement en suivant les instructions du constructeur.

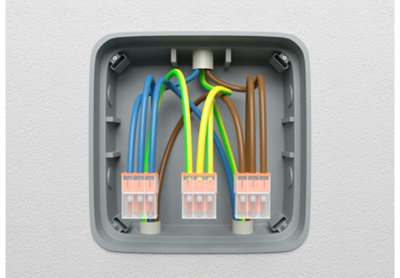

Le raccordement des câbles dans la boite de connexion se fera avec des dominos ou des wagos.

  • Sonde

Le thermostat est équipé d’une sonde qu’il est nécessaire de tester avec un multimètre avant de l’installer. Une fois confirmation de son bon fonctionnement, faites passer le câble de sonde entre deux longueurs de trame en direction du centre de la pièce.

Comment poser un plancher chauffant électrique

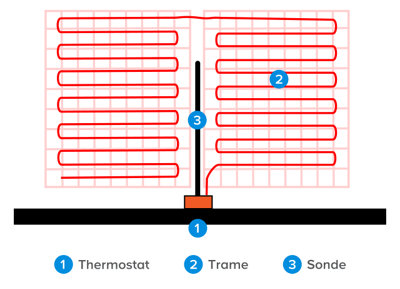

La trame du plancher chauffant doit être raccordée au thermostat par le câble d’alimentation (liaison froide) par le biais d’une boite de dérivation.​

  • Sécurité électrique​

L’installation doit être conforme à la norme NF C 15-100. Le circuit alimentant les trames chauffantes doit être protégé par un dispositif à courant différentiel résiduel de 30 mA et un disjoncteur divisionnaire de 16 A sur le tableau électrique.​
Le câble d’alimentation (liaison froide) ne doit pas chevaucher les trames et accéder au thermostat par une boite de raccordement. Une gaine annelée est nécessaire pour la jonction entre le sol et la boite de dérivation.

Bon à savoir

La boite de dérivation est interdite dans les volumes 0 et 1 de la salle de bains

  • Installation du thermostat​

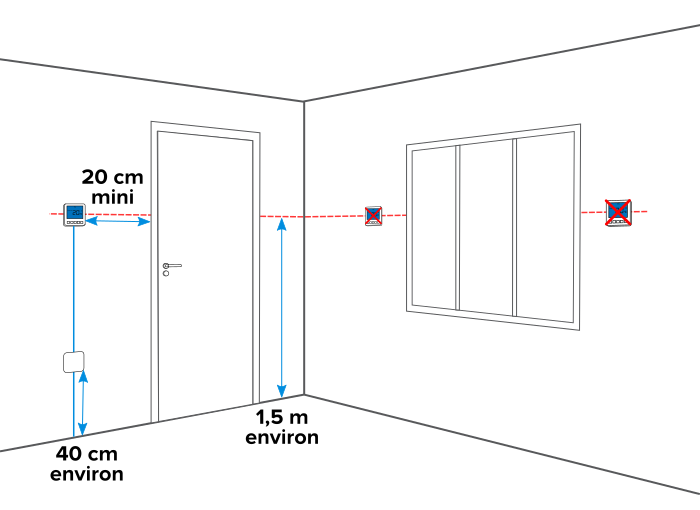

Installez le thermostat à 1,5 m de hauteur environ avec des fixations adaptées au support de votre mur. Procédez ensuite à une saignée dans le mur jusqu’au sol. Installez sur cette saignée une boite de dérivation à environ 40 cm du sol.​
Le thermostat ne doit pas se trouver dans une zone de courant d’air, derrière un meuble ou une porte, ni proche d’une ouverture (fenêtre, baie vitrée).

installation du thermostat

  • Pose collée avec du carrelage​

Il convient d’attendre le séchage complet du sol avant de mettre en route le chauffage au sol (à minima 36 heures). Les temps de séchage peuvent différer selon le fabricant de la colle et des joints de carrelage, aussi il est nécessaire de se reporter à la fiche technique du produit utilisé.​

Une fois le sol sec, la mise en chauffe devra se faire progressivement par paliers de température jusqu’à la température souhaitée. Ex. jour 1 : 16°, jour 2 : 18°, jour 3 : 20°.

L’électricité : des appareils plus économes
  • Pose flottante​

Le chauffage au sol pourra être utilisé dès la mise en place du revêtement terminée. La mise en chauffe progressive est conseillée pour habituer le revêtement à la chaleur.

Contrairement aux autres système de chauffage, le plancher chauffant électrique ne nécessite aucun entretien spécifique.​

Si la pose des câbles, de l’installation électrique et du revêtement a été réalisé comme spécifié, il n’y a aucun risque de dysfonctionnement, ce système de chauffage étant très fiable.​
