Comment réaliser les fondations des piliers de portail

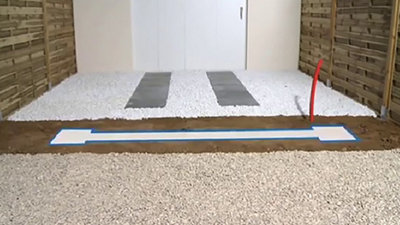

Commencez par définir l’emplacement que vous souhaitez pour les fondations des piliers de portail, en prenant notamment en compte ses dimensions, sa distance par rapport à la maison et le positionnement du mur de clôture. Vous prendrez des mesures différentes selon que votre portail sera à battant ou bien coulissant, ce dernier nécessitant moins d’espace que le premier.

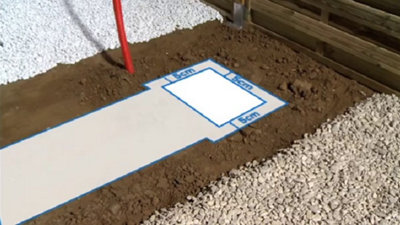

Prévoyez au minimum 5 cm de largeur de plus que la base des futurs piliers de portail. Faites de même pour chaque poteau.

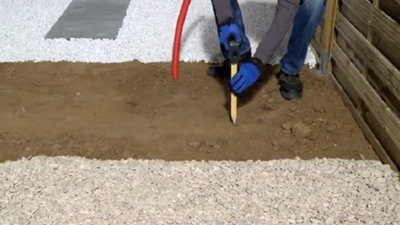

Délimitez la zone de chaque fondation à creuser en plantant des piquets de bois dans le sol.

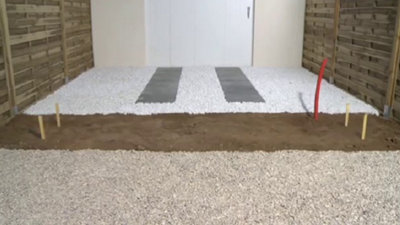

N’oubliez pas de prendre en compte dans le calcul des dimensions du trou l’épaisseur du coffrage qui sera installé par la suite et dans lequel seront positionnés le ferraillage et les gaines.

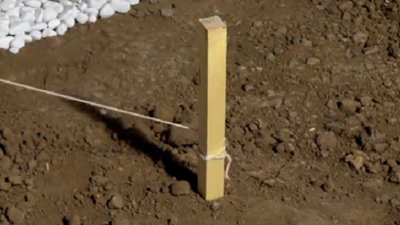

Attachez et enroulez la corde autour d’un pilier. Tirez ensuite sur la corde pour relier les quatre piliers entre eux.

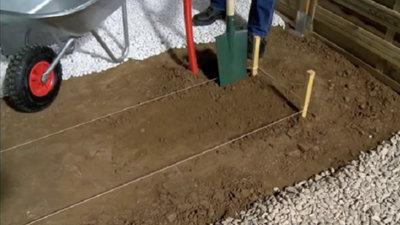

Commencez à creuser le sol, à l’intérieur de la délimitation faite à la corde, à l’aide de la pelle.

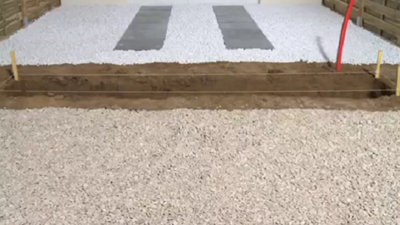

Creusez de la même façon sur toute la longueur de la zone délimitée.

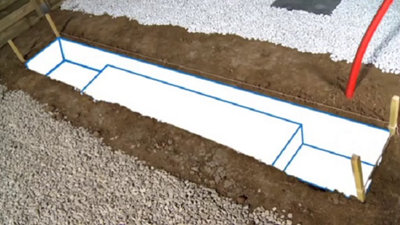

Veillez à creuser les fondations des futurs piliers de portail à une profondeur plus importante que le reste du trou qui, lui, correspond à la semelle du portail.

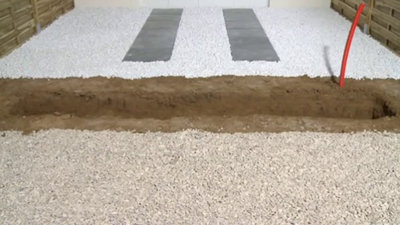

Une fois le trou terminé, vous pouvez retirer les piquets et la corde.


La seconde étape consiste à préparer le coffrage, élément dans lequel sera coulé le béton.

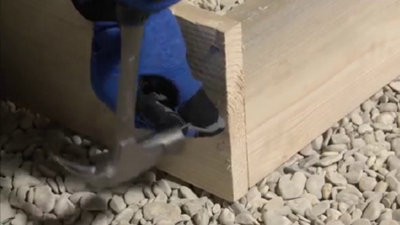

Fabriquez le coffrage à l’aide de planches de bois adaptées en respectant les dimensions du trou (longueur et largeur) que vous avez creusé pour les fondations de vos piliers ainsi que sa profondeur.

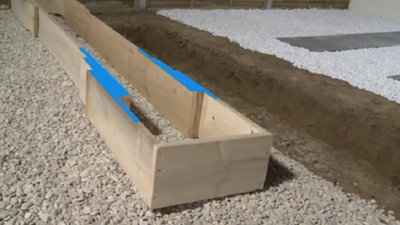

Une fois le coffrage terminé, vérifiez que les planches sont bien jointives. Le mortier ne doit pas pouvoir s’échapper du coffrage afin d’assurer une réelle stabilité aux poteaux et au seuil du portail.

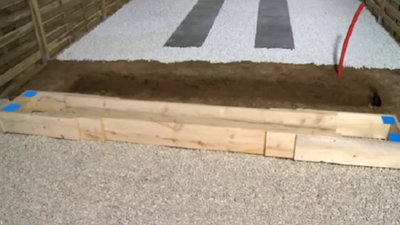

Vérifiez également que les quatre angles du coffrage sont bien droits avant son installation. Tous ces points sont importants pour que les poteaux soient correctement positionnés par la suite.

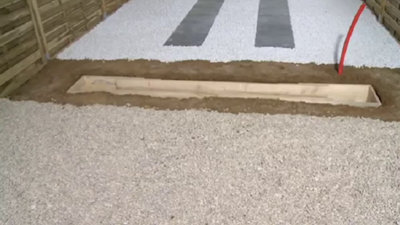

Procédez ensuite à l’installation du coffrage en bois dans le trou que vous avez creusé. Sa hauteur doit correspondre à celle du trou.

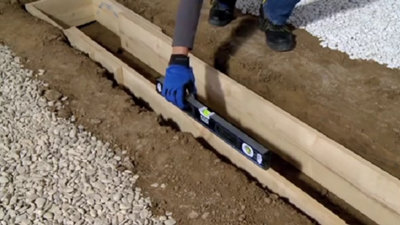

Une fois le coffrage dans le trou, contrôlez son niveau et ajustez-le si cela est nécessaire afin de parfaire sa mise en place. L’ensemble doit être de niveau pour que chaque poteau le soit également.

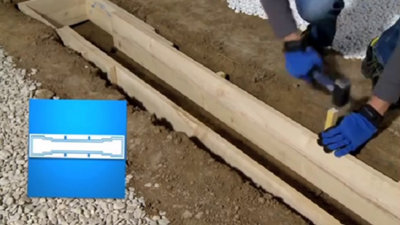

Calez ensuite le coffrage de chaque côté en enfonçant quatre piquets dans le sol, à la même profondeur que le coffrage : deux dans chaque longueur.

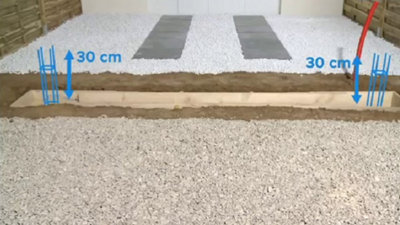

A l’emplacement des futurs piliers, plantez des morceaux d’armature métallique dans le sol de telle sorte qu’ils dépassent de la fondation d’au moins 30 cm de hauteur. Chaque armature métallique correspond donc à un pilier du futur portail. Le ferraillage va assurer la stabilité des piliers de portail.

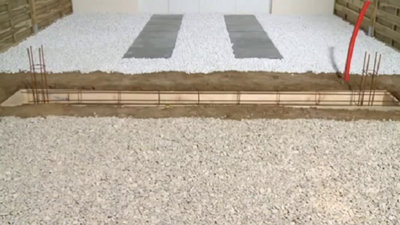

Présentez ensuite l’armature métallique horizontale constituée de fers à béton qui va solidifier l’ensemble, et assurer stabilité aux poteaux et à la semelle.

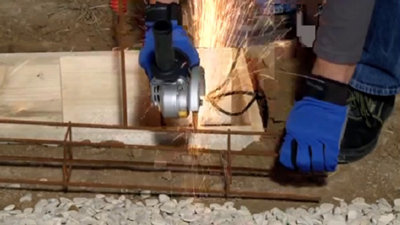

Coupez la partie horizontale du ferraillage à la bonne longueur pour que ses dimensions correspondent à celles du trou. Veillez à porter votre équipement de protection afin de couper cet élément en toute sécurité.

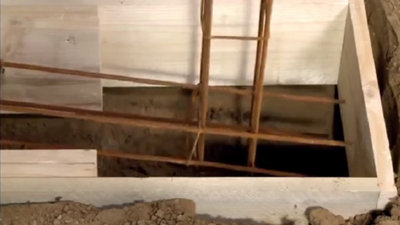

Insérez l’armature métallique horizontale dans la structure verticale. Ces éléments s’emboîtent l’un dans l’autre

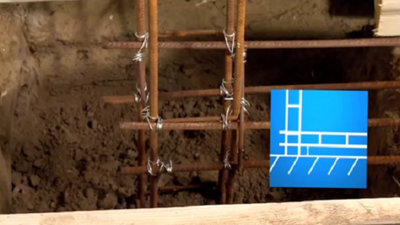

Une fois l’installation du ferraillage terminée, liez les deux éléments ensemble (armature horizontale et armature verticale) avec du fil de fer. L’armature horizontale ne doit pas être en contact avec le sol.

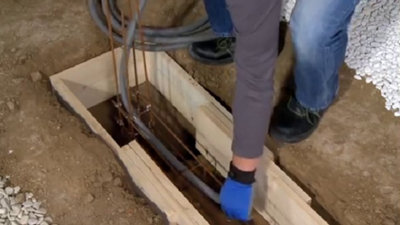

Faites passer les gaines dans l’armature métallique. Cet élément permettra d’accueillir les futurs câbles électriques qui serviront notamment à la mise en fonction de la motorisation du portail à battant ou coulissant et à celle d’un interphone par exemple.

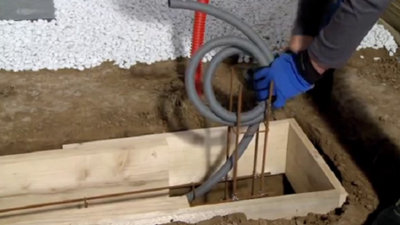

Enroulez les gaines aux extrémités et attachez-la avec du fil de fer à la partie verticale de la structure métallique.


Commencez par ouvrir un sac de béton. Posez-le sur une pelle puis ouvrez-le à l’aide d’une truelle. Tirez ensuite sur le manche de la pelle pour ouvrir le sac proprement.

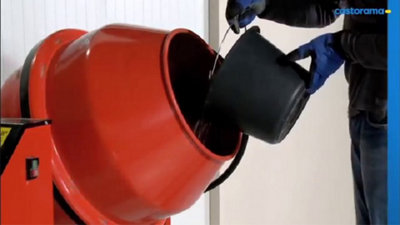

Préparez le mortier dans la bétonnière en vous reportant aux indications présentes sur l’emballage pour le dosage des différents éléments.

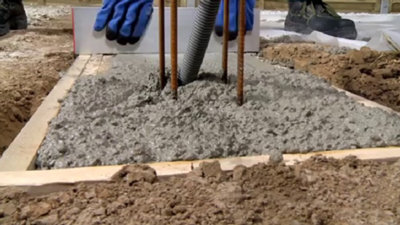

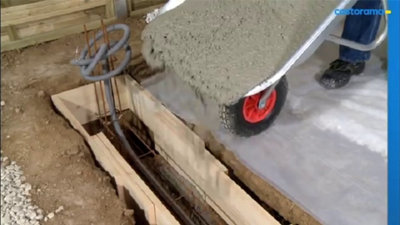

Remplissez le coffrage de béton après avoir transvasé le béton dans la brouette. Le mortier va venir recouvrir le ferraillage et les gaines.


Une fois le coulage du mortier terminé et arrivé en haut du coffrage, égalisez la semelle de fondation à la règle.

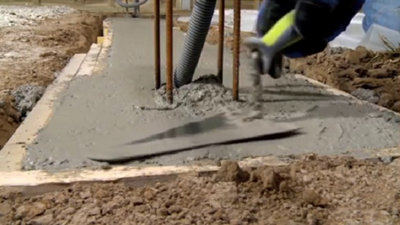

Egalisez ensuite la semelle de fondation à l’aide de la truelle afin que le seuil du portail soit parfaitement plat.

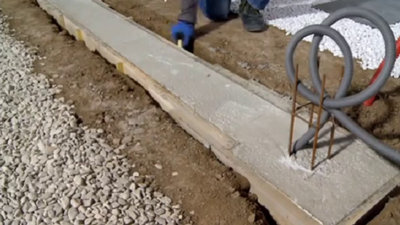

Après avoir laissé sécher le mortier au minimum 24 heures afin qu’il soit bien solide, retirez tout d’abord les piquets de maintien.

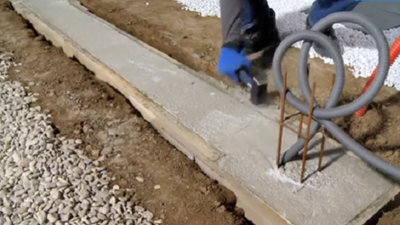

Décollez ensuite les planches de coffrage du béton en tapant dessus à l’aide d’une massette, sur toute leur longueur et largeur.

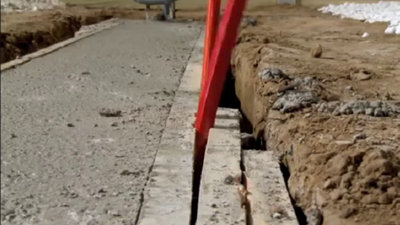

Avec le burin et le pied de biche, désolidarisez les planches du coffrage.

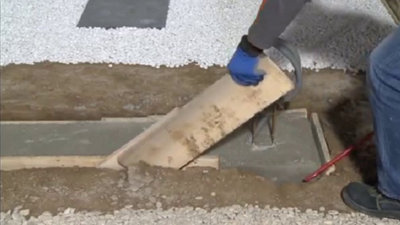

Retirez alors les planches du coffrage à la main.

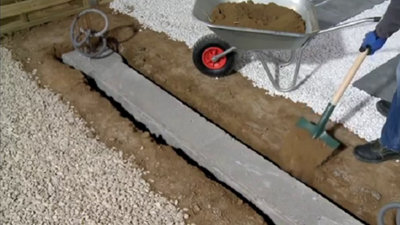

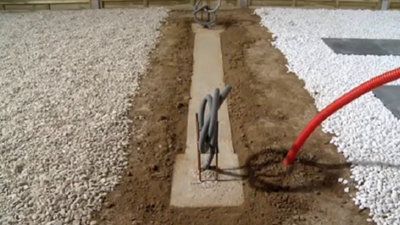

Une fois le coffrage enlevé, vous pouvez remblayer l’espace auparavant occupé par les planches avec de la terre.


Cette partie des travaux est terminée. Les fondations pour vos piliers de piliers de portail sont à présent réalisées et la semelle de fondation bien solide et plane. Vous pouvez alors procéder à l’installation de votre portail.
