Comment rénover l’installation électrique d’une cuisine
Les clés de la rénovation électrique d’une cuisine
Dans un projet de rénovation d’un logement vétuste ou pour répondre aux exigences d’un diagnostic électrique, la cuisine est une pièce importante et particulière, au même titre que la salle de bains. La puissance des appareils, la présence d’eau et d’électricité imposent une sécurité renforcée.
Le réseau électrique comprenant les prises, l’éclairage, les interrupteurs, les câbles, les disjoncteurs et le tableau doit répondre à la norme NF C 15-100. Or, le prix de ces travaux peut représenter un budget important si vous sollicitez un devis auprès d’un électricien professionnel.
Heureusement, avec de bonnes connaissances en électricité et en suivant nos conseils vous pouvez comprendre comment rénover l’installation électrique d’une cuisine en toute sécurité.
La mise aux normes de l’électricité dans une cuisine
Comment mettre aux normes toute l’installation électrique de la cuisine ?
Selon les nouvelles normes électriques, une installation antérieure à 1991 est considérée comme vétuste. En effet, dans la grande majorité des cas, elle ne comporte pas de différentiel relié à la terre et ne prévoit pas les équipements modernes comme la plaque de cuisson.
Les problèmes de sécurité et les risques encourus par les occupants sont alors majeurs : incendie, fuites de courant ainsi qu’électrisation. De plus, sans rénovation électrique, les assurances déclineront toutes responsabilités dans un éventuel sinistre et vous ne serez pas indemnisé.
Enfin, dans le cas d’un projet de vente d’appartement ou de maison, le diagnostic électrique est obligatoire.

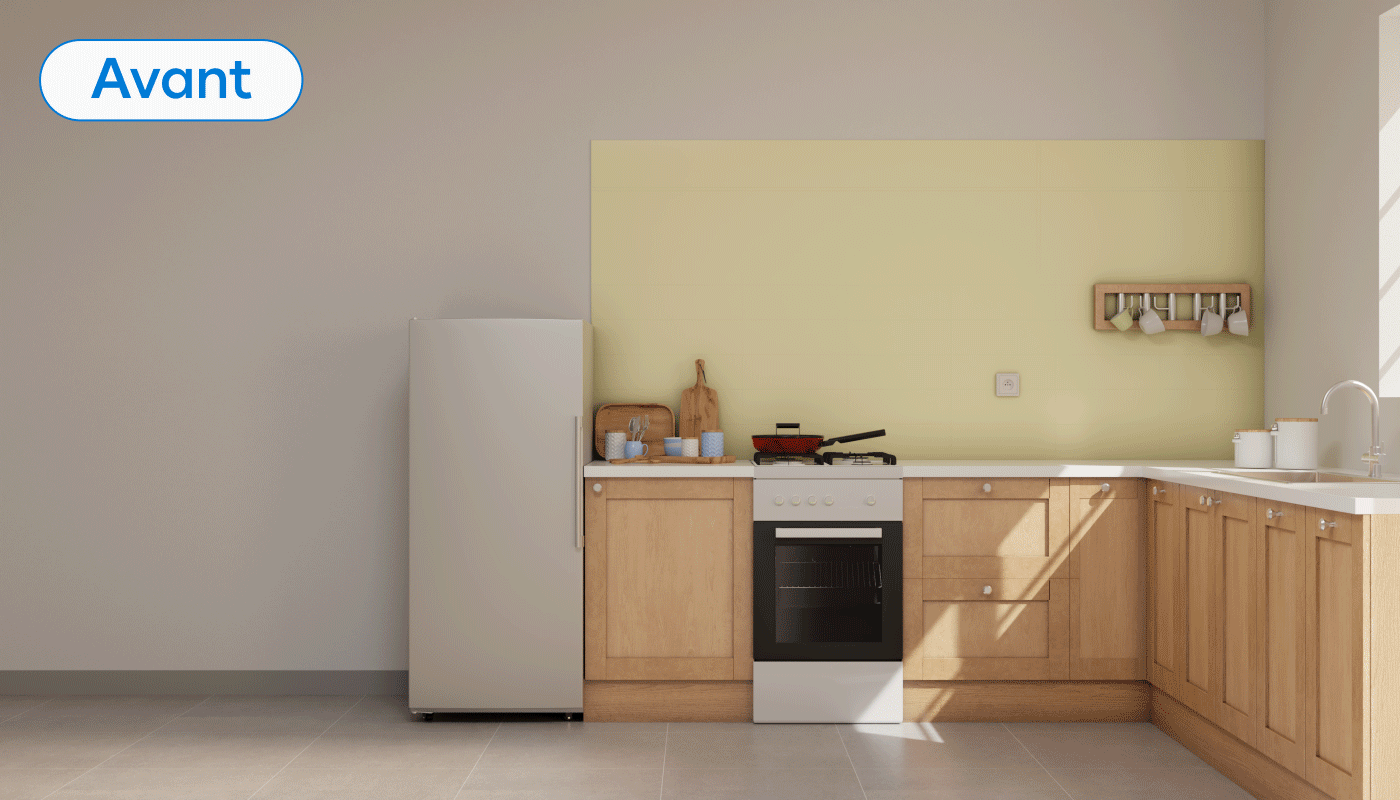

Rénover une cuisine est donc un enjeu de confort et d’esthétique, mais aussi de sécurité. Cela passe par des travaux de mise aux normes de tous les éléments du réseau : câblage, protection des disjoncteurs, différentiel, tableau ou liaison équipotentielle.
Tout savoir sur les normes électriques dans un appartement ou une maison
Comme une nouvelle cuisine comprend généralement plus d’équipements et d’appareils, c’est aussi l’occasion d’ajouter des prises et des disjoncteurs adaptés. De même, il est impératif de procéder au remplacement du tableau électrique ou au minimum d’ajouter un tableau secondaire conforme pour la cuisine.
- Installation semi-encastrée ou encastrée ?
Ce choix dépend de la nature des murs de votre pièce et peut faciliter vos travaux en cas de présence de cloisons sèches.
Dans tous les cas, encastrer une partie du réseau va faciliter l’installation des meubles de cuisine selon vos envies.
Pour cela, pensez à bien réaliser en amont, ou à faire réaliser par un cuisiniste, un plan qui comportera les indications précises des emplacements des prises ou des sorties de gaines.
C’est un passage essentiel qui vous permettra également de prévoir les bonnes sections et longueurs de câbles utiles pour relier le tableau.
Comment choisir les câbles et les fils adaptés à votre installation
Les goulottes peuvent avantageusement intégrer plusieurs câbles et limiter ainsi le nombre de saignées à pratiquer dans votre pièce.
Cette solution se révèle très esthétique, les goulottes pouvant se peindre ou afficher des finitions (arrondies, couleur bois, moulures…) qui leur permettront de se fondre harmonieusement dans votre toute nouvelle cuisine.
Elles ne sont pas utiles pour les murs en cloisons sèches dans lesquels l’encastrement est plus simple à réaliser.
- Que dit la norme NF C 15-100 pour la cuisine ?
La norme électrique évolue régulièrement et s’adapte aux nouvelles technologies et aux nouveaux besoins.
La norme concernait l’éclairage et le nombre de prises de courant pour les appareils, les équipements, les volets roulants et le chauffage en intégrant le type de circuit et son emplacement. Ainsi il est obligatoire de placer un différentiel de type A pour la plaque de cuisson et le lave-linge et un différentiel de type AC pour les prises et l’éclairage.
L’évolution de la norme a ajouté l’obligation d’intégrer une prise de communication RJ45 dans chaque pièce d’un logement neuf, dont la cuisine. Pour un appartement ou une habitation plus grande (T3 et +), cela peut être 2.
Ces prises supplémentaires qui nécessitent un réseau particulier doivent être installées à proximité des prises électriques. En rénovation, vous n’êtes pas soumis à cette contrainte.

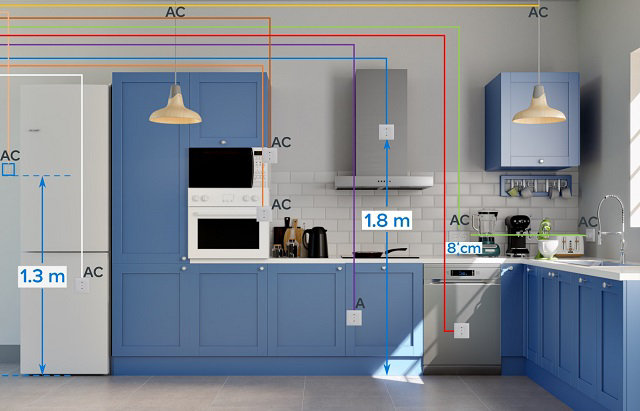

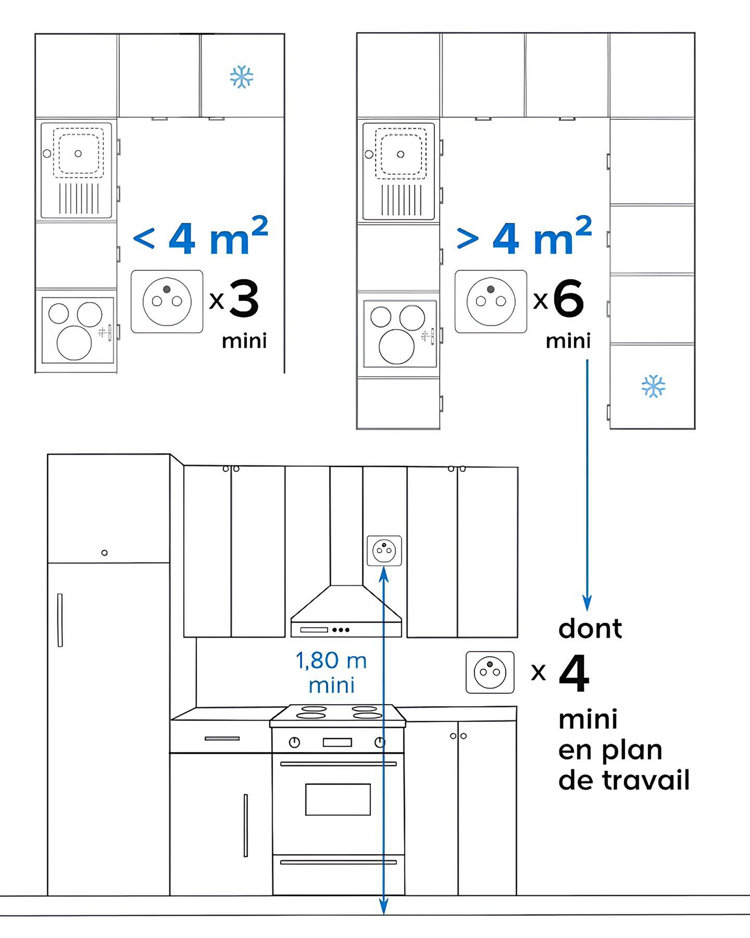

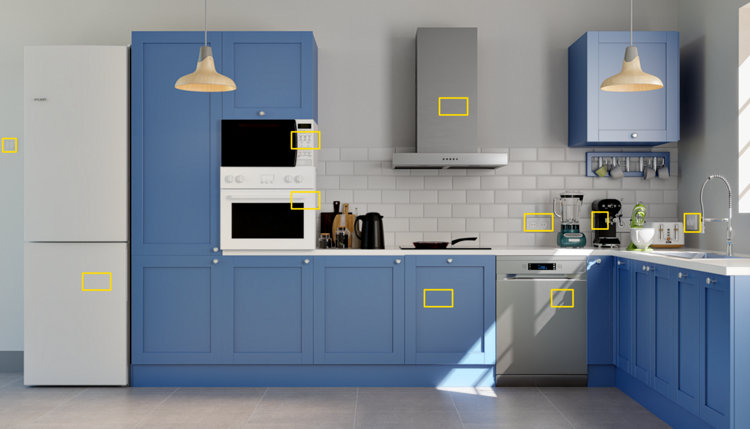

Le nombre et l’emplacement des prises de courant
• Si votre cuisine a une surface inférieure à 4 m², vous devrez installer au minimum 3 prises.
• Si votre cuisine a une surface supérieure à 4 m², vous devrez installer au minimum 6 prises.
Dans ce dernier cas, 4 prises doivent se trouver au niveau du plan de travail, à une hauteur minimale de 8 cm de celui-ci.
Les autres prises doivent se trouver quant à elles à 1,30 m au-dessus du sol.
Vous pourrez ajouter une prise pour la hotte à 1,80 m du sol.
Attention : il est interdit d’installer des prises au-dessus de la plaque de cuisson et de l’évier.
Les types de circuits

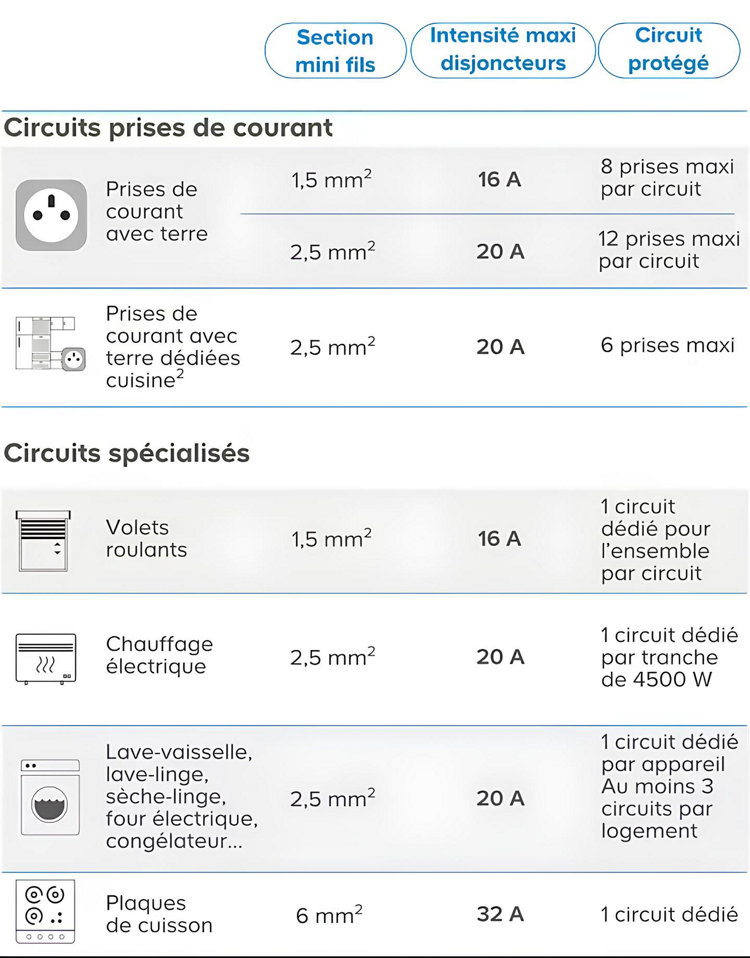

Les nombreux équipements que l’on peut trouver dans une cuisine doivent être branchés sur un circuit électrique dédié.
Chaque circuit doit également être protégé par un disjoncteur et relié à son équipement (prise, four, hotte…).
Important :
• Jusqu’à 8 prises de courant avec terre sous un disjoncteur de maximum 16 A (fil de 1,5 mm²)
• Jusqu’à 12 prises de courant avec terre sous un disjoncteur de maximum 20 A (fil de 2,5 mm²)
• Un circuit dédié protégé par un disjoncteur de maximum 20 A (fil de 2,5 mm²) pour les appareils tels que la hotte, le four, le lave-vaisselle.
• Un circuit dédié protégé par un disjoncteur de maximum 32 A (fil de 6 mm²) pour la plaque de cuisson.
Attention : Pour votre sécurité, utilisez bien les disjoncteurs recommandés pour chaque type de circuit.
L’éclairage
Si vos travaux de rénovation touchent l’éclairage, la norme oblige à équiper la pièce d’au minimum 1 luminaire au plafond ou de 2 appliques, si la première obligation est irréalisable.

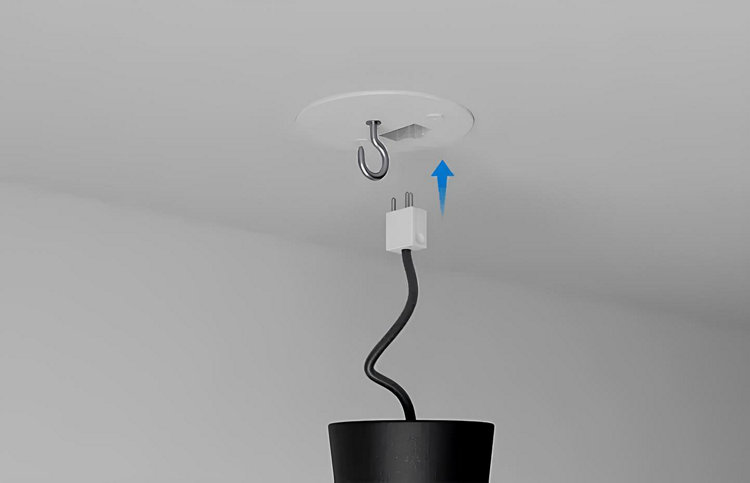

De plus, ce point doit être équipé d’un système DCL qui permet un raccordement en toute sécurité.
Comment installer un luminaire au plafond avec un boîtier DCL

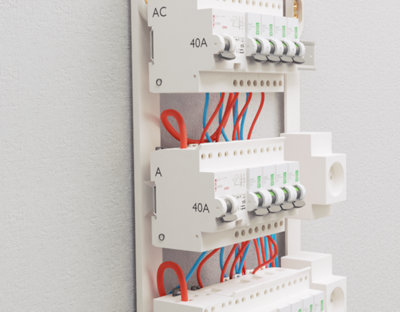

Le tableau électrique secondaire

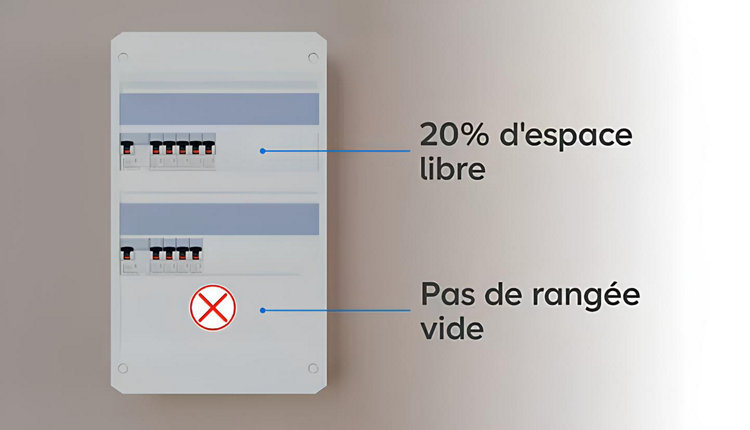

Les travaux de rénovation obligent parfois à ajouter un tableau électrique neuf et secondaire pour le nouveau réseau de la pièce.
La mise en place doit respecter la norme de la gaine technique de logement (GTL) et de l’espace technique électrique du logement ETEL.
Les dispositions prévoient par exemple des limites de hauteurs pour les installations ou des règles précises pour l’occupation des rangées comme de prévoir des emplacements libres et de ne pas avoir de ligne vide.
La rénovation du réseau électrique de la cuisine
- Quels sont les produits et outils indispensables pour rénover l'installation électrique d'une cuisine ?
Afin de rénover correctement le réseau électrique de votre cuisine, vous allez notamment avoir besoin des fournitures et outils suivants :
- De la goulotte électrique PVC
- De la gaine ICTA préfilée avec des fils électriques (phase, neutre et terre) de sections 1,5 ; 2,5 et 6 mm²
- Un tableau différentiel comportant au moins 2 rangées
- Des disjoncteurs interrupteurs différentiels (30 mA 40 A type A et type AC)
- Des disjoncteurs divisionnaires (32 A, 20 A, 16 A, 10 A)
- Des bornes connecteurs rapides
- Des boîtes à encastrer multi-matériaux
- Un tournevis isolés
- Une pince à dénuder
- Un nécessaire de mesure et traçage

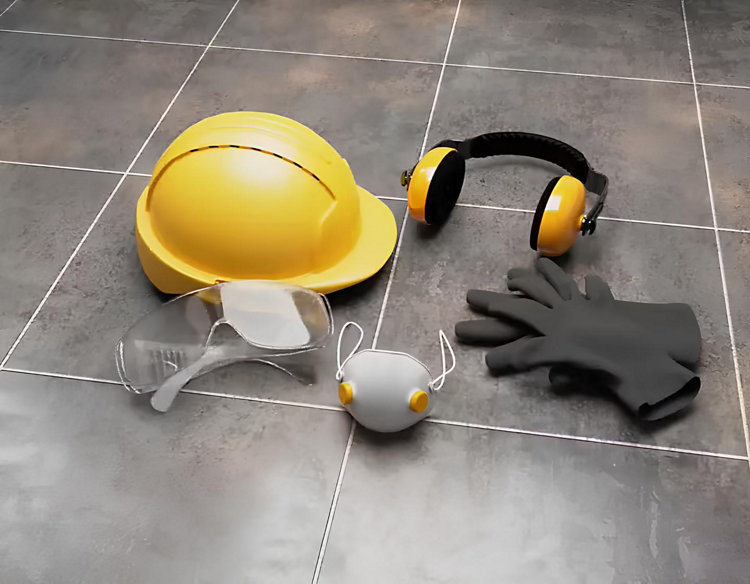

- Des équipements de protection individuelle
Comme la norme oblige le passage des câbles encastrés dans un conduit vous devez utiliser des gaines. Des câbles pré-équipés facilitent la mise en place dans une gaine, mais vous pouvez également remplacer le tout par des gaines préfilées.
D’un prix très abordable, elles évitent plusieurs étapes et améliorent le confort de travail d’un électricien amateur.
Toutes les gaines électriques préfilées
Il existe aujourd’hui des boîtes d’encastrement multiples qui évitent de placer plusieurs boîtes côte à côte et facilitent le raccordement. Elles peuvent également disposer d’un système étanche à l’air indispensable pour répondre aux normes d’une habitation à basse consommation. Enfin, les boitiers multimatériaux facilitent vos travaux avec une adaptation aux murs pleins et aux plaques de plâtre.
- L’implantation du circuit encastré

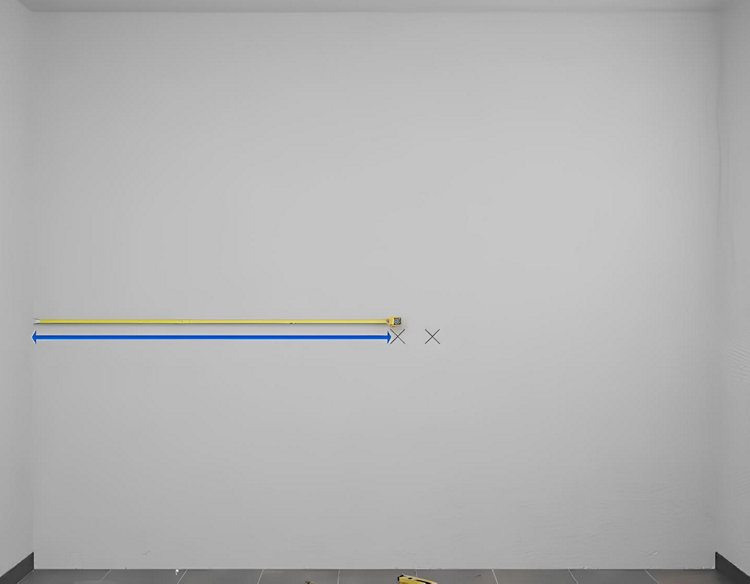

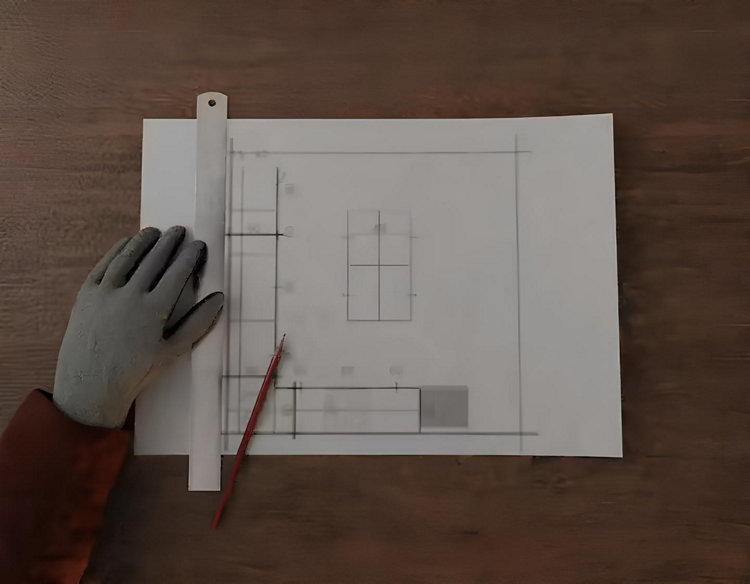

Commencez par calculer les emplacements des prises et interrupteurs afin de définir vos besoins en gaines.
Utilisez pour cela le plan millimétré de la cuisine et un mètre, selon l’échelle indiquée sur le plan.
Avant d'entamer tout type de travaux sur le réseau électrique de votre logement, pensez impérativement à couper le disjoncteur général d'arrivée électrique. Si vous n'êtes pas le seul sur le chantier, veillez bien "à consigner" le disjoncteur pour éviter que quelqu'un ne renclenche le disjoncteur par erreur.
Consigner un disjoncteur consiste à empêcher physiquement toute remise sous tension d’un circuit électrique pendant une intervention de maintenance ou dépannage et garantir ainsi la sécurité des intervenants.
Avec ces mesures vous pouvez définir les emplacements respectifs de toutes vos sorties pour les prises, les interrupteurs ou les éclairages.
À partir de ces repères, tracez le cheminement de l’alimentation pour rejoindre la pièce dans laquelle vous allez installer le tableau et vous raccorder au réseau principal de la maison.
Tracez les différents emplacements sur le mur.
Nos conseils de création du nouveau circuit concernent une pièce disposant de murs en briques, en béton ou en plaques de plâtre. Dans un mur plein, nous allons réaliser des saignées pour distribuer l’électricité et encastrer certaines parties du circuit.
Comment réaliser une saignée pour une gaine électrique
Dans un mur en plaques de plâtre, certaines étapes de l’encastrement s’avèrent plus simples. En particulier, la réalisation de saignées n’est pas nécessaire.
Comment installer des prises encastrées dans des plaques de plâtre
Dans tous les cas, pour les étapes qui suivent, veillez à porter des lunettes de protection, un casque antibruit, des gants ainsi qu’un masque afin de vous protéger de toute projection.

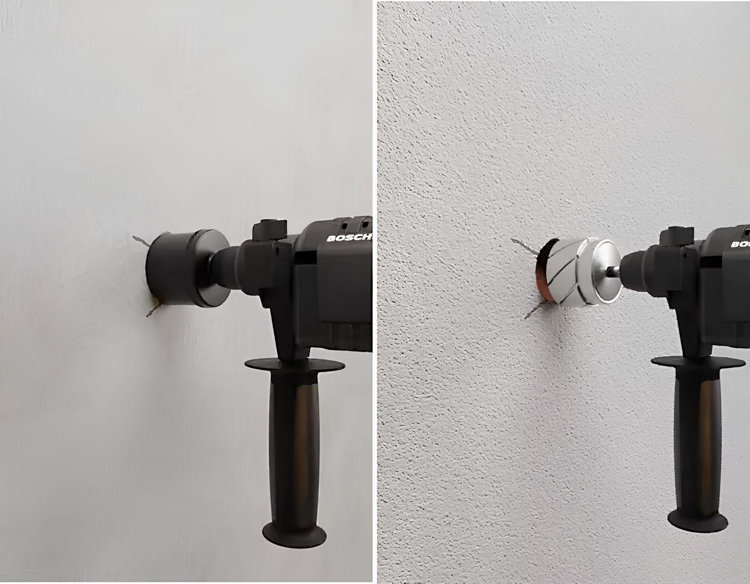

Percez à présent les trous d’encastrement dans lesquels viendront se loger les boîtiers de scellement (ou les boîtes d’encastrement selon la nature du mur).
Utilisez pour cela un perforateur muni d’un trépan au carbure de tungstène pour un mur en béton ou en brique ou d’une scie-cloche pour les cloisons sèches.

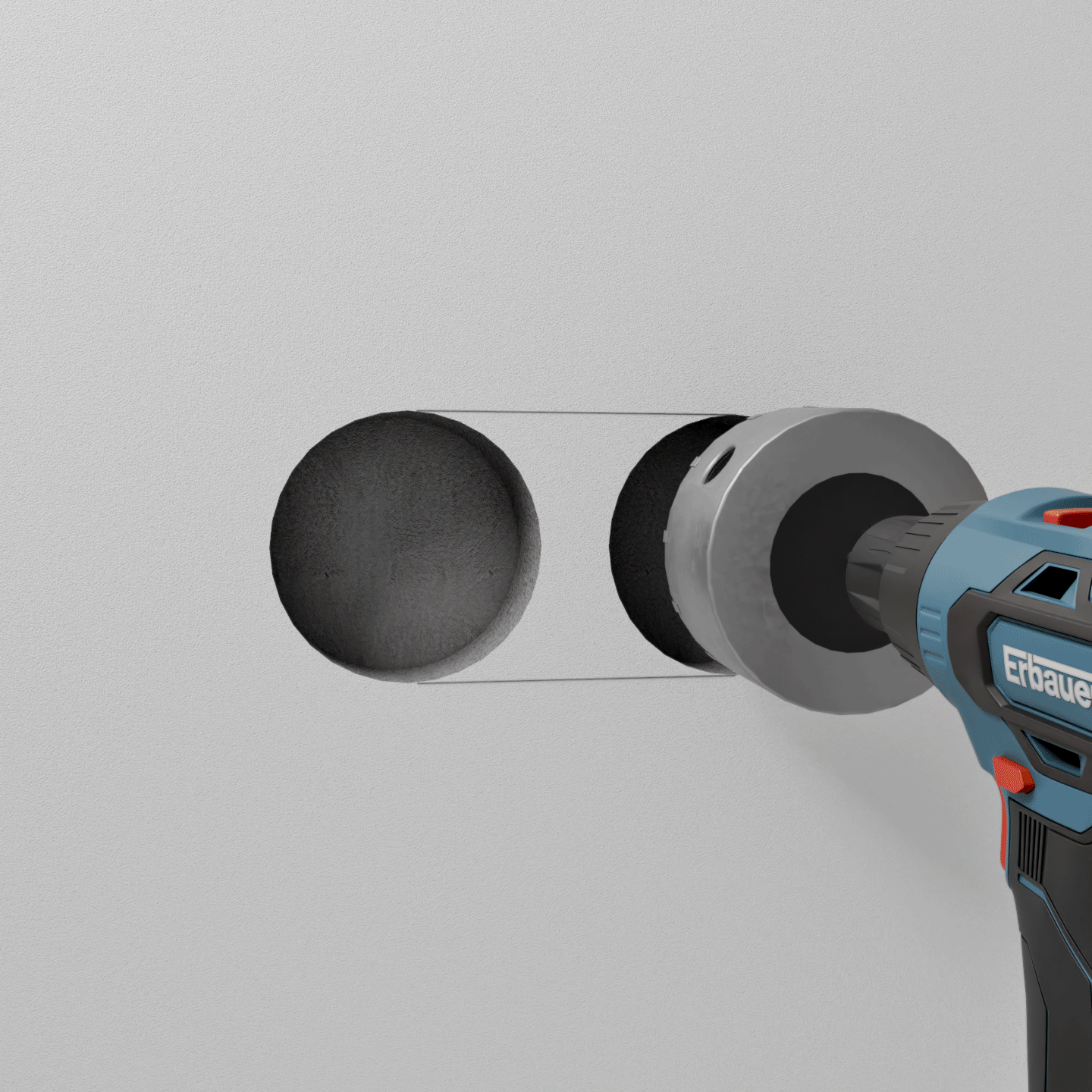

Pour l’installation de 2 prises côte à côte, préférez un boîtier de raccordement double qui ne nécessite qu’un seul câble d’alimentation.
Prévoyez alors de percer 2 trous adjacents, à la scie cloche.
La distance entre les 2 trous est généralement indiquée par le fabricant, voire fournie par un gabarit.
Éliminez ensuite la partie entre les 2 trous au marteau et au burin.

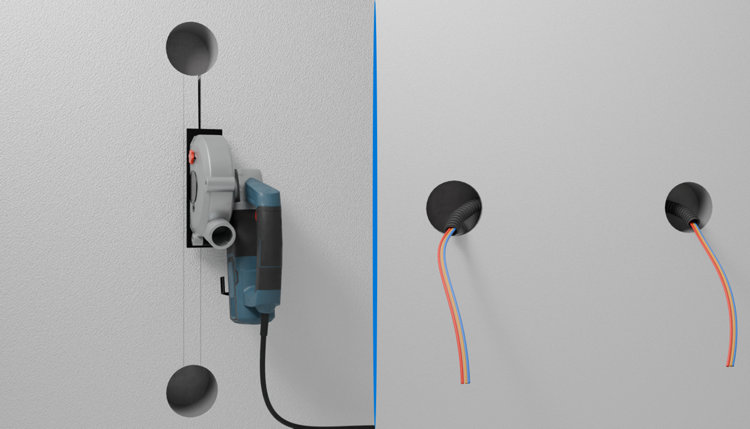

Réalisez ensuite, au moyen d’une rainureuse, les saignées entre les boîtiers de scellement et le chemin de câblage.
Dans les cloisons sèches, faites simplement circuler le câble dans l’intérieur du mur d’un trou à l’autre.
Les saignées sont ici inutiles.
Si vous avez réalisé des saignées, utilisez de nouveau le perforateur, à présent en mode burineur, afin de les évider, ce qui permettra par la suite d’y encastrer facilement les gaines électriques.

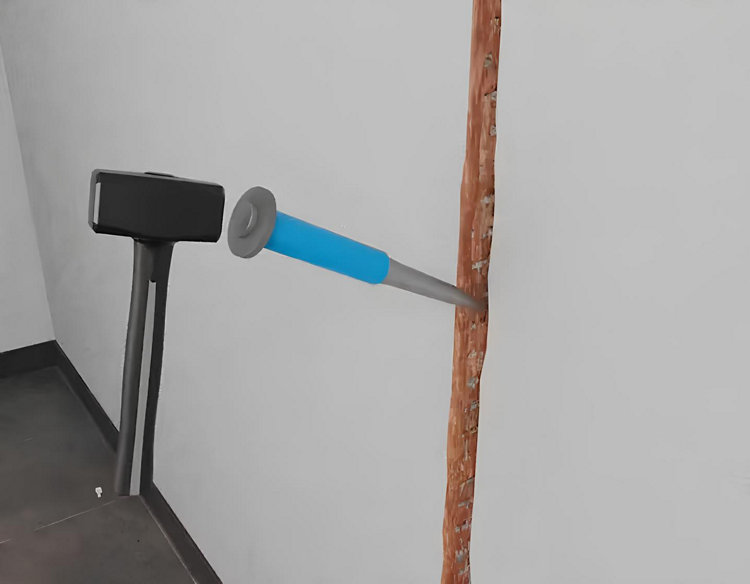

Terminez cette étape à la massette et au burin afin d’augmenter suffisamment la profondeur des rainures.
Vous allez à présent dérouler la gaine électrique afin de pouvoir la positionner à l’intérieur des saignées.
Utilisez un cutter pour couper la gaine à la bonne longueur et une pince pour couper les fils, en respectant la règle suivante :
• Minimum 3 cm de plus pour une sortie sur boîtier
• Minimum 5 cm de plus pour une sortie au plafond

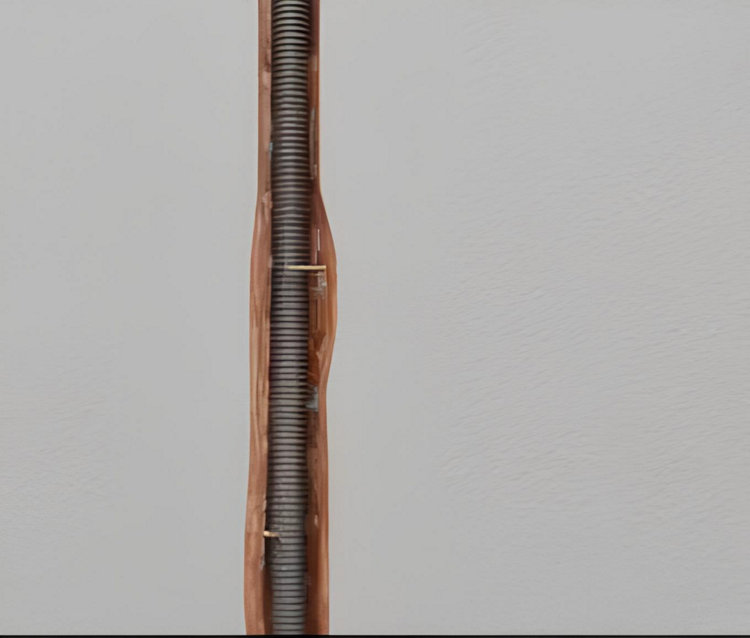

Tout au long du parcours des gaines, installez des vis de travers (sans les faire dépasser) afin que les gaines restent bien en place.
Vous pouvez également utiliser des attaches spécifiques qui pour un prix réduit assurent le maintien de la gaine dans la saignée.

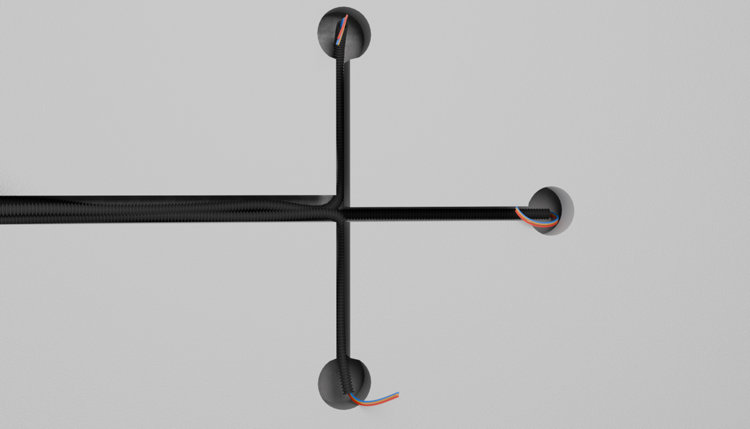

Vérifiez que les gaines sont bien encastrées dans la profondeur des saignées au fur et à mesure de leur pose.
Veillez à ce qu’elles restent bien tendues dans les saignées.
Les câbles passeront ainsi plus facilement dedans

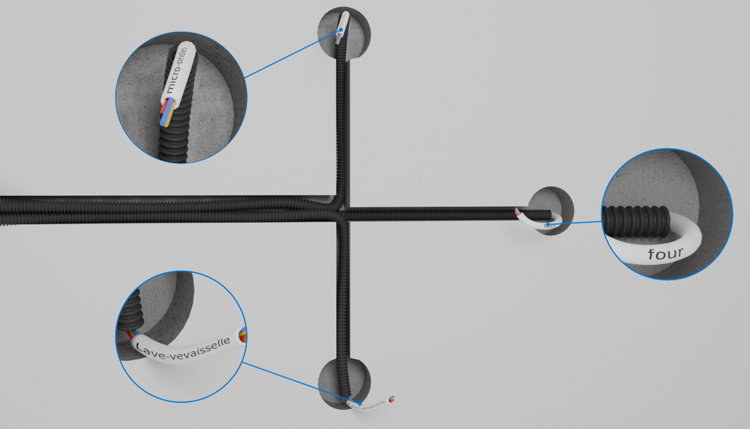

Avant de reboucher les saignées (ou les goulottes) au départ et à l’arrivée vers le tableau, collez de l’adhésif à l’extrémité de chacun des câbles pour identifier sa fonction.
Écrivez dessus au feutre indélébile le matériel auquel il correspond.
Cela vous aidera au moment de raccorder au tableau divisionnaire.

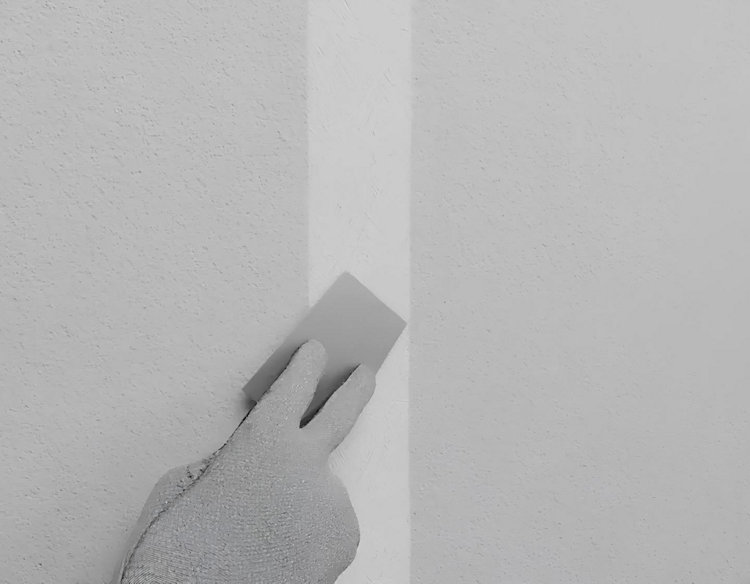

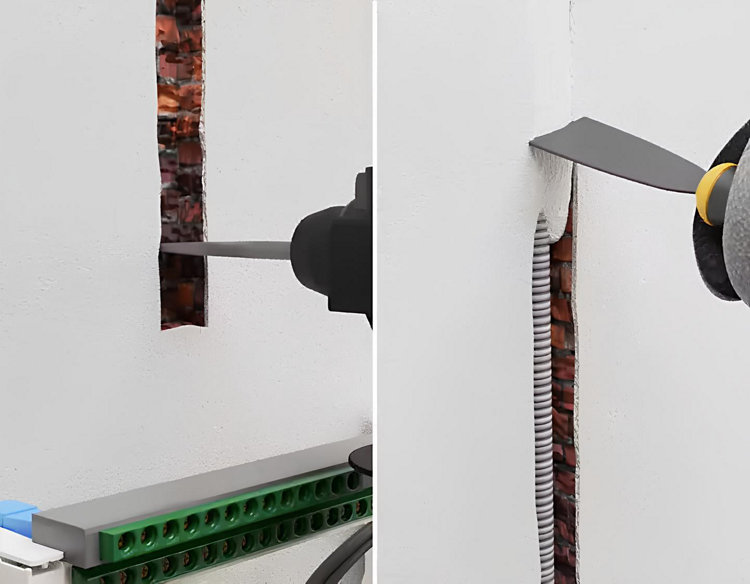

Bouchez ensuite les saignées en utilisant du plâtre ou de l’enduit de rebouchage.
Pour votre confort de travail et une meilleure adhérence, humidifiez le fond de la saignée avant de la garnir d’enduit.
Enfoncez bien la gaine, puis remplissez avec un peu d’excédent, que vous poncerez après séchage.

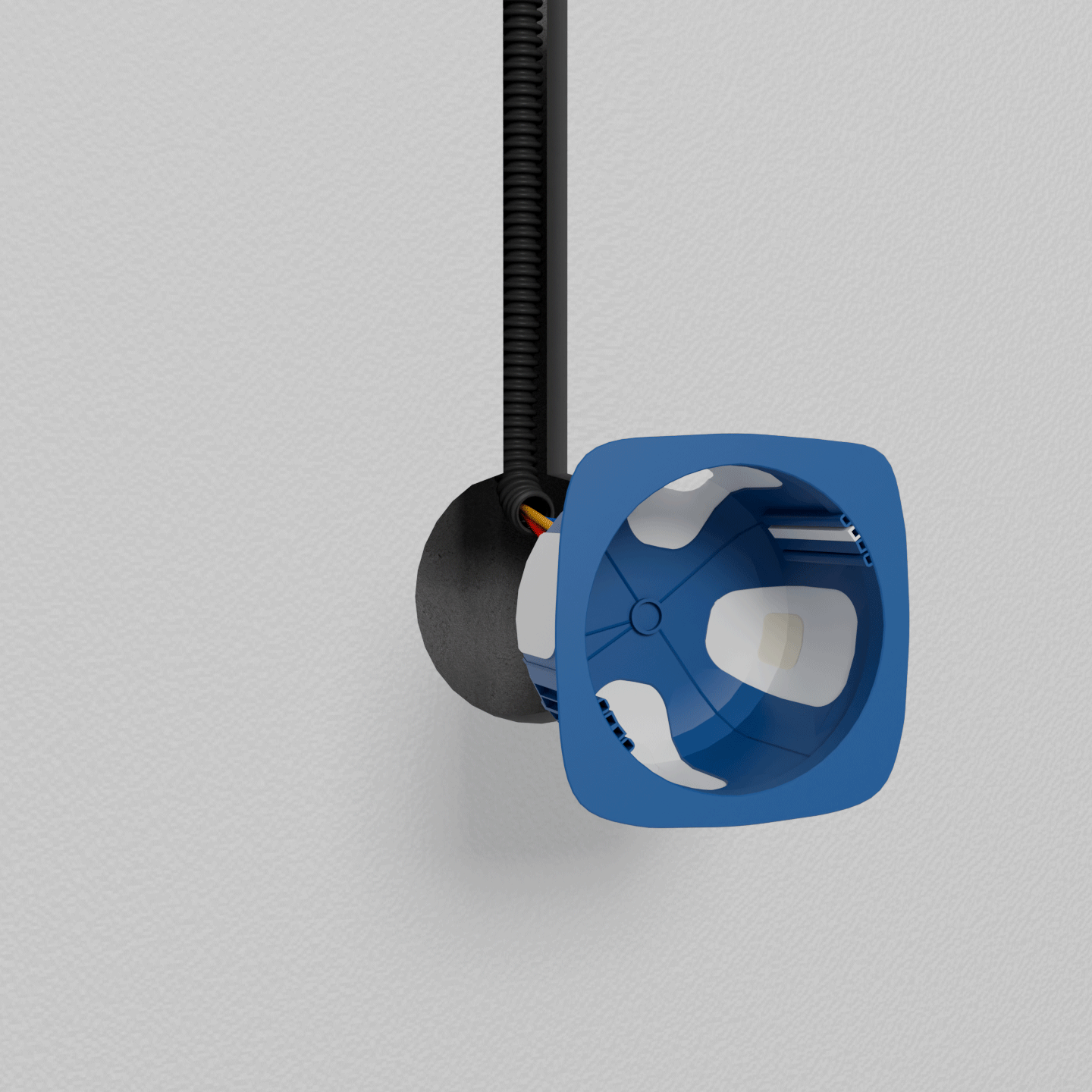

Aujourd’hui, les boîtiers d’encastrement sont la plupart multi-matériaux, c’est-à-dire qu’ils s’adaptent à un mur plein ou en plaques de plâtre.
Ils disposent d’une membrane caoutchouc qu’il faut percer pour faire passer les fils et garantir une bonne étanchéité à l’air.
Idéalement, la gaine doit venir buter contre le boîtier et seuls les fils passent par la membrane pour garantir l’efficacité de ce principe.
Avant de placer le boîtier dans son espace d’encastrement, dépoussiérez bien le trou.

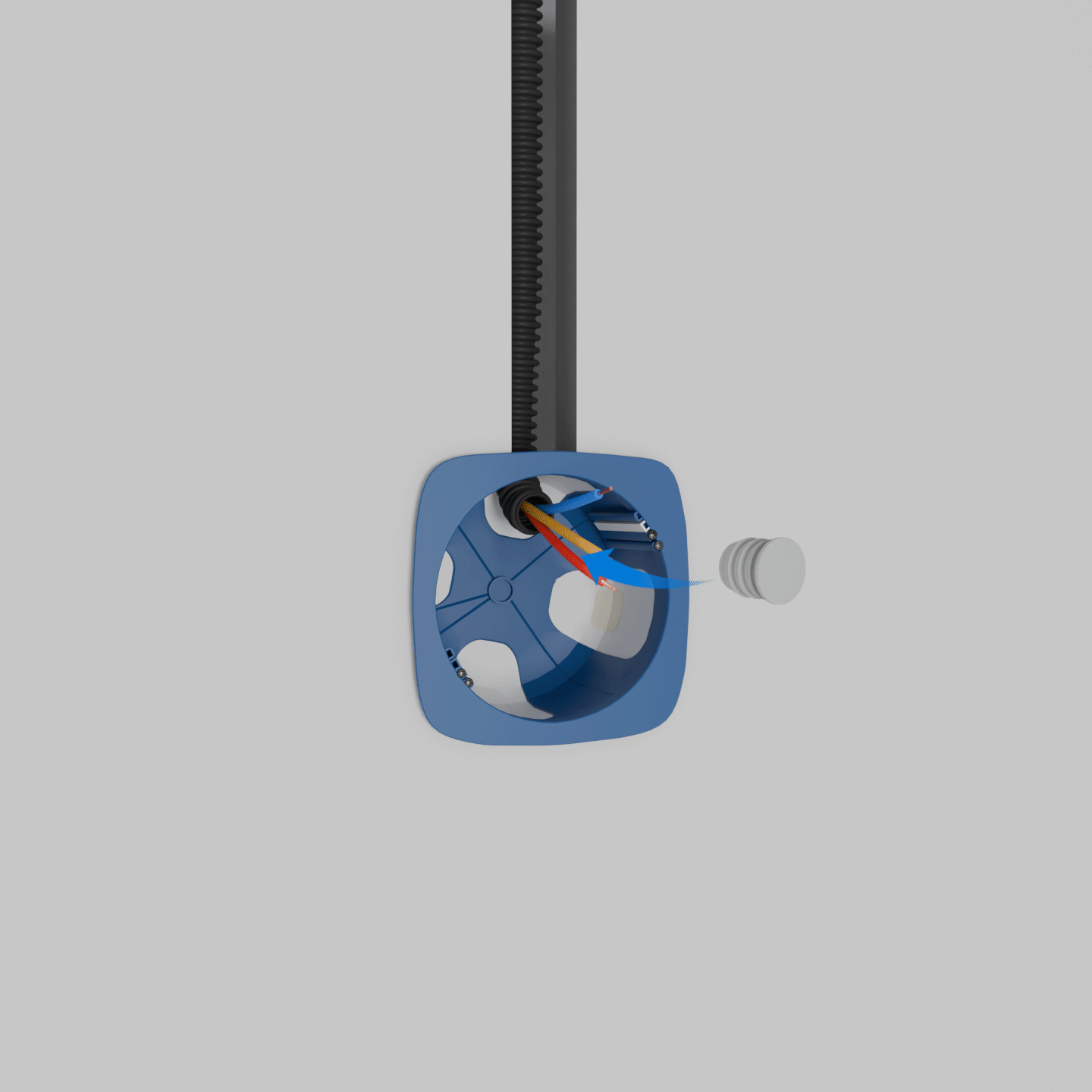

Chaque fil de la gaine doivent dépasser d’au moins 5/6 cm pour faciliter le raccordement.
La bonne info
Si vous faites passer involontairement la gaine dans la boîte d’encastrement, vous créez un courant d’air qui circule dans les gaines depuis le tableau jusqu’à la prise.
Pour résoudre simplement ce problème, bouchez la gaine avec du joint silicone ou utilisez un bouchon étanche pour gaine annelée.

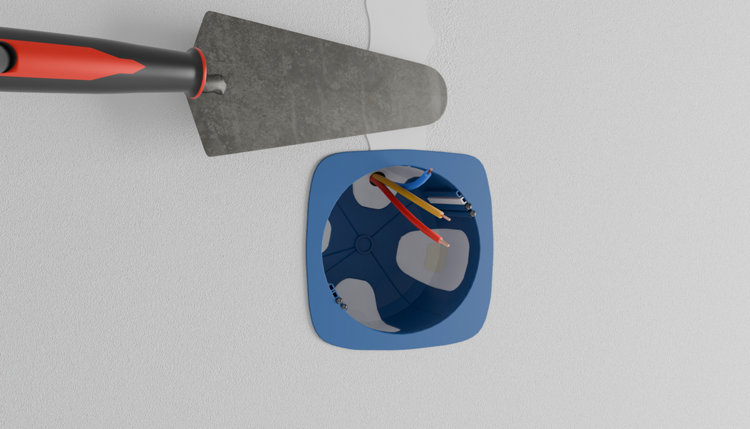

Ensuite et si nécessaire, utilisez du plâtre ou de la colle pour sceller les boîtiers.
Dans ce cas, pensez à :
• Bien enlever l’excédent d’enduit avant qu’il soit sec.
• Dégager les têtes de vis du boîtier de l’enduit.
Ce scellement n’est pas toujours nécessaire avec des boîtes d’encastrement multimatériaux.
Dans ce cas, il suffit de visser les vis qui actionnent des griffes de maintien dans les trous.

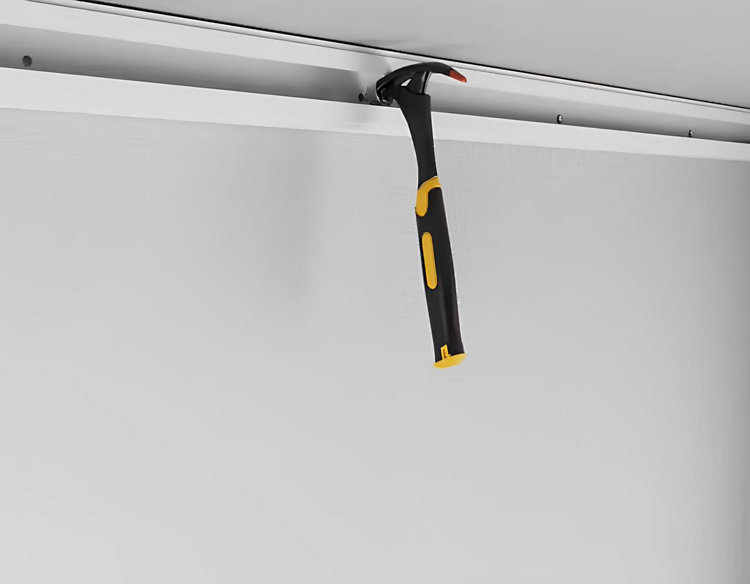

- L’installation d’une goulotte
Afin de limiter les saignées, vous pouvez utiliser une goulotte pour le réseau électrique qui se trouvera le long du plafond.

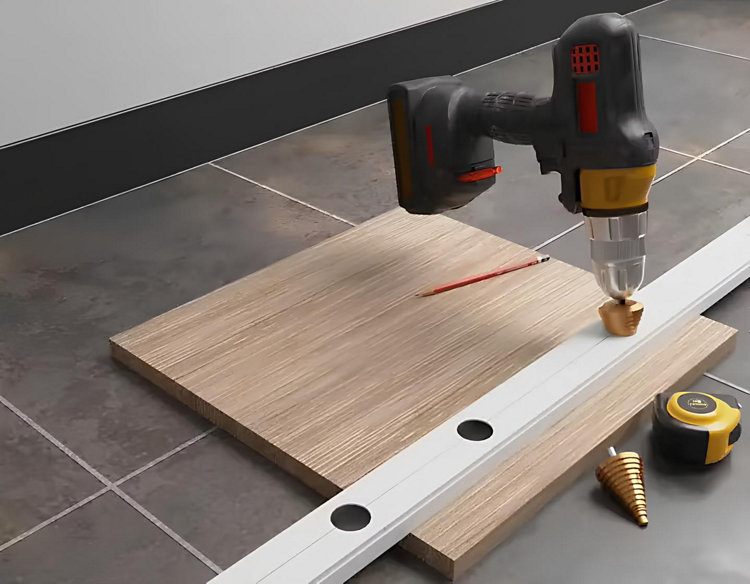

Commencez par repérer sur la goulotte les emplacements de sortie des gaines électriques en haut du mur, en utilisant un mètre et un crayon.
Percez ensuite la goulotte sur ses repères avec une visseuse à foret étagé.
Choisissez les diamètres en fonction de ceux des gaines.
Fixez la première section de goulotte au mur.
Pour cela, percez-la puis installez des chevilles que vous ferez rentrer dans le mur avec un marteau.
Puis faites passer les câbles pour rejoindre l’emplacement du tableau.

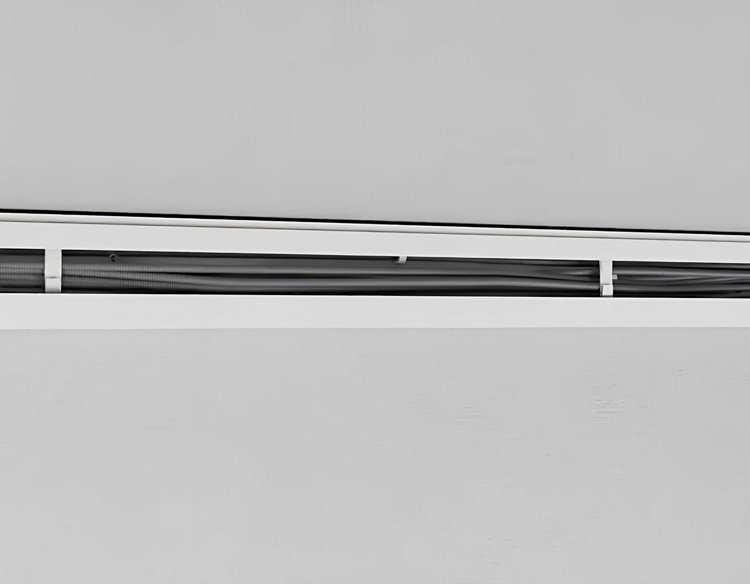

Positionnez les câbles à plat dans la goulotte.
Pour ce faire, utilisez les clips amovibles livrés avec cette dernière.
Faites-les ainsi cheminer jusqu’au tableau électrique.
La pose du tableau électrique

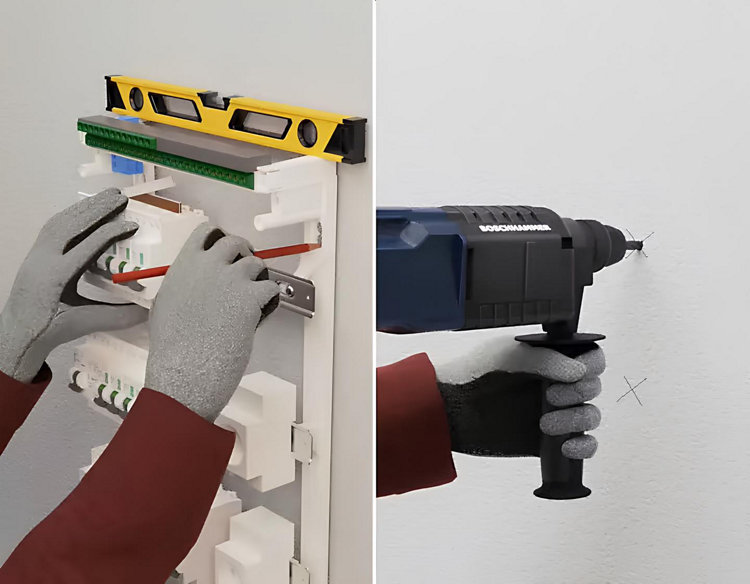

Positionnez le nouveau tableau électrique sous le tableau dans lequel se trouve le disjoncteur général.
Tout savoir sur le raccordement d’un tableau électrique
Au crayon, dessinez sur le mur les emplacements où percer.
Les extrémités des fils qui viennent jusqu’au tableau doivent être dénudées.
Veillez à ne pas enlever les adhésifs sur lesquels vous avez écrit pour le repérage des câbles.
Pratiquez une nouvelle saignée à proximité du tableau.
Elle devra être assez large pour accueillir la totalité des gaines qui alimentent votre tableau.
Utilisez ensuite du plâtre pour reboucher la saignée

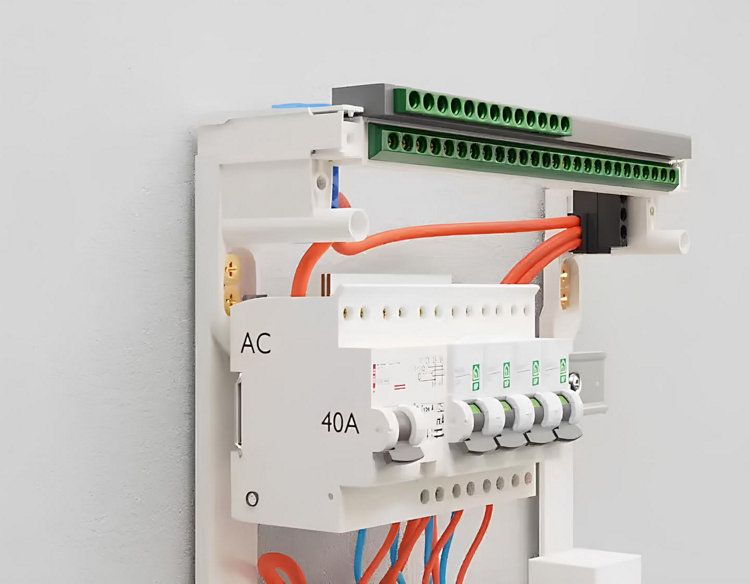

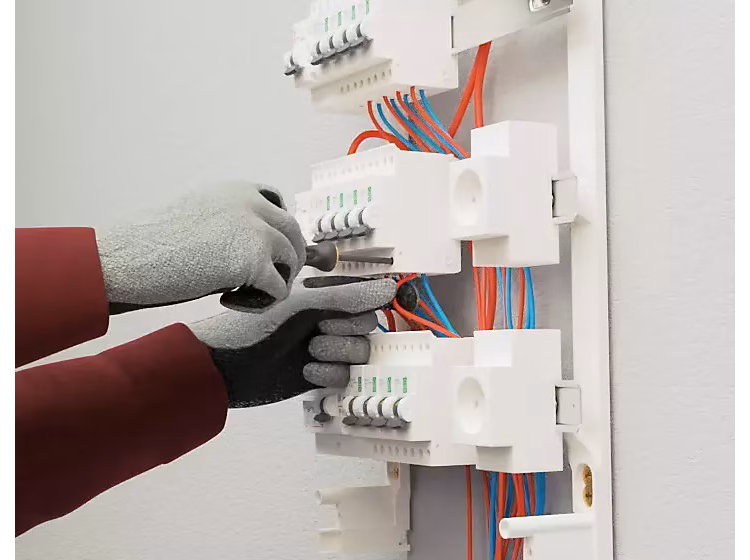

Commencez par positionner les disjoncteurs différentiels sur le rang supérieur du tableau, en plaçant en premier celui de 40 A de type AC.
Coupez à présent le fil neutre et le fil de phase de l’alimentation générale à la longueur adéquate puis dénudez-les.
Raccordez-les ensuite au premier disjoncteur différentiel.
Chaque câble doit ensuite être raccordé de même au disjoncteur différentiel qui lui correspond.
Seuls les fils de terre ne sont pas raccordés à cette étape.
Les disjoncteurs des circuits qui alimentent l'électroménager doivent venir se positionner sur le rang du dessous.
Le premier à être installé doit être l’interrupteur 40 A de type A.

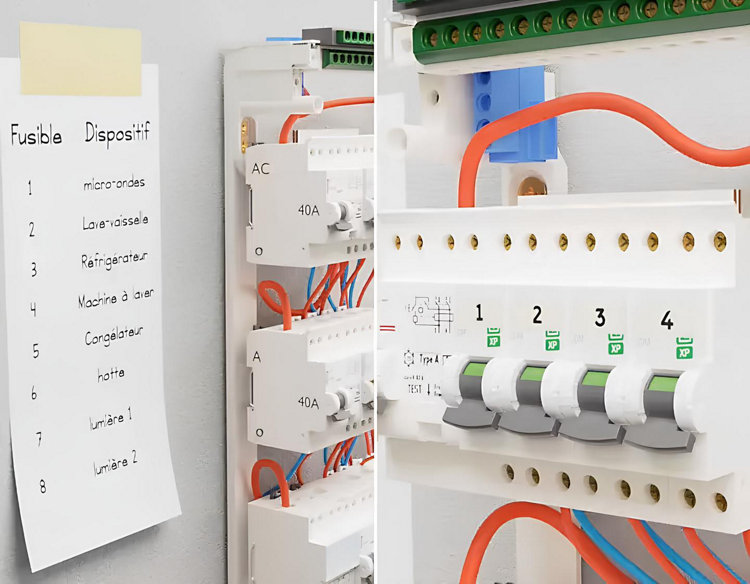

Pensez à reporter sur une feuille les correspondances entre circuits et disjoncteurs.
Vous pourrez ainsi coller une étiquette indiquant l’appareil correspondant sur chaque module une fois tous les raccordements terminés.
Les peignes de liaison électrique doivent ensuite être positionnés sur les modules.

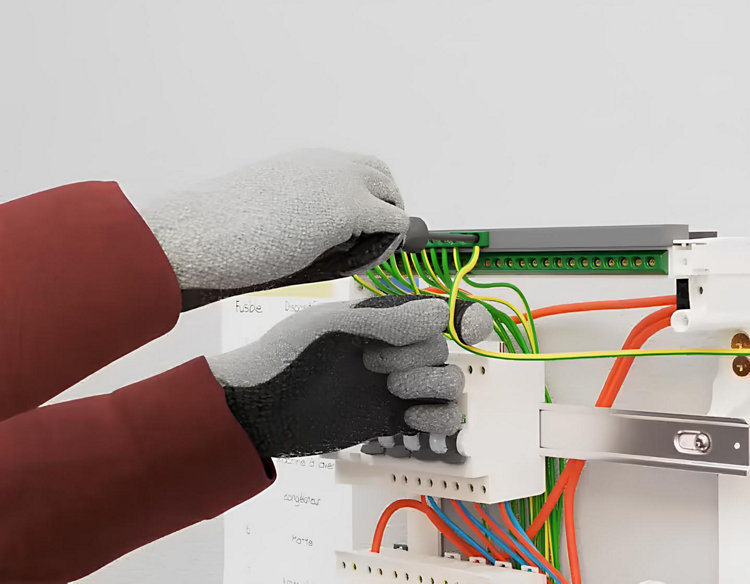

Vous allez à présent pouvoir raccorder les fils de terre.
Il faut pour cela les dénuder avant de les insérer sur la barrette de terre, sur la partie basse du tableau.
Terminez cette étape en raccordant le câble de terre principal.
Les finitions

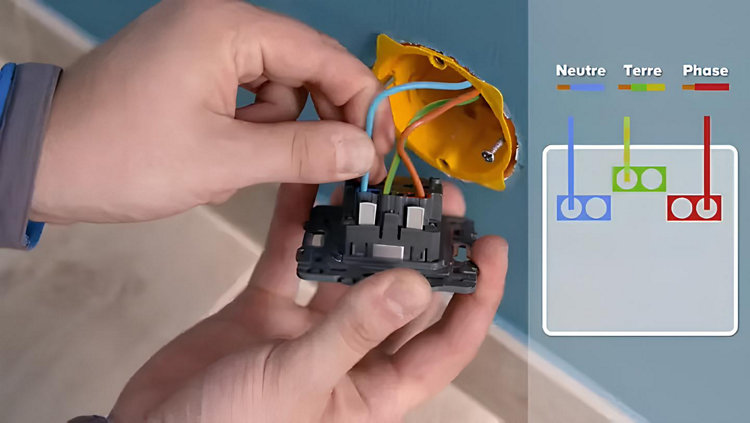

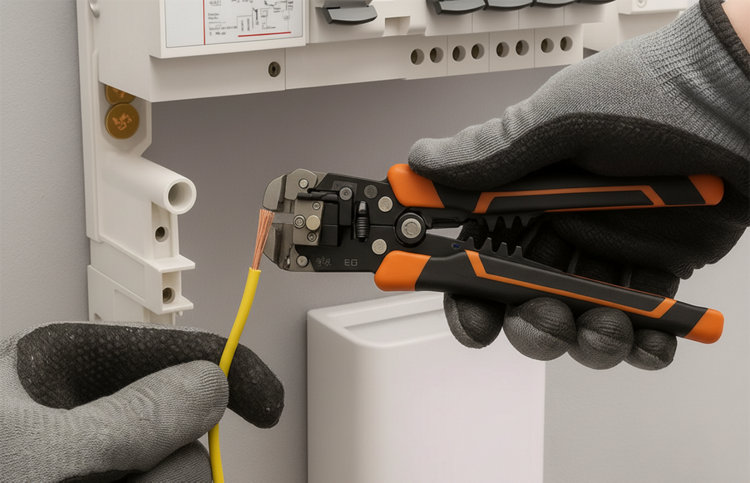

Utilisez une pince pour dénuder les fils qui sortent des boîtiers de raccordement.
Raccordez ensuite les sorties de câbles sur les prises.
Pour vous aider, suivez nos conseils pour le branchement d’une prise électrique.
Faites de même en branchant les interrupteurs et les va-et-vient.
Découvrez nos conseils sur l’installation d’un interrupteur électrique

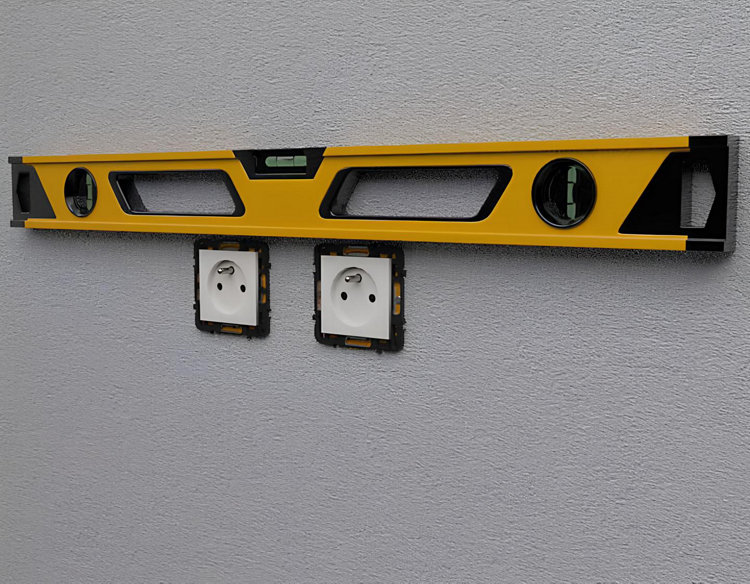

Utilisez un niveau à bulle pour ajuster correctement la position des prises.
Une fois le niveau réglé, serrez les vis de fixation sur le boîtier de raccordement.

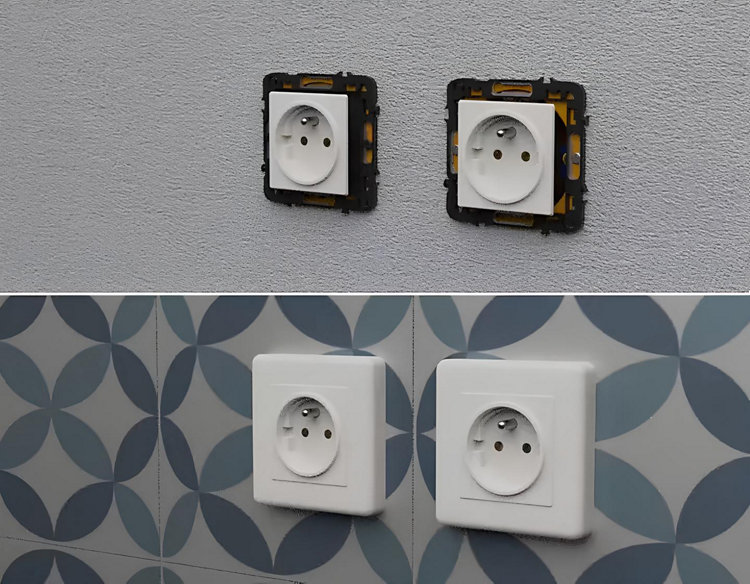

N’installez pas tout de suite les caches de protection si vous souhaitez réaliser un revêtement ou peindre vos murs.
Attention, si vous ajoutez un carrelage ou un revêtement épais, la fixation définitive du boîtier d’encastrement s’effectue après la pose.
Bien sûr, l’installation de prises et d’interrupteurs encastrés dans un mur en plaques de plâtre est un peu différente et plus rapide.
Si le principe de la distribution des différentes alimentations et le raccordement au tableau restent les mêmes, l’étape de passage des gaines s’effectue différemment.
Pour en savoir plus, suivez nos conseils pour l’installation de boîtiers encastrés dans une cloison en plaques de plâtre.
