Comment installer une baignoire balnéo

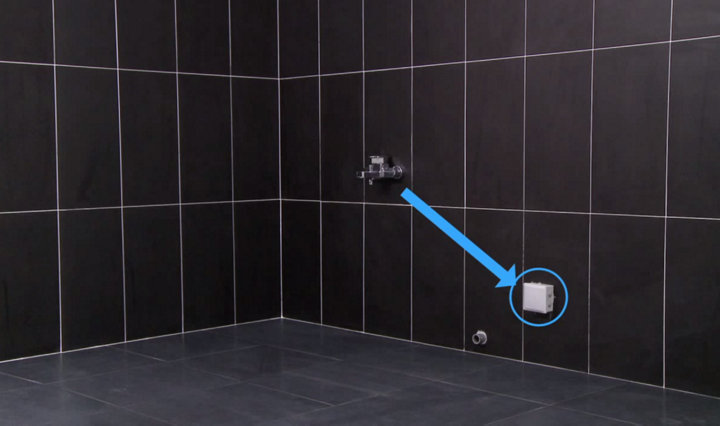

Les sols et murs de la salle de bain doivent être carrelés, une boite de dérivation étanche est en attente pour le raccordement électrique de la baignoire.

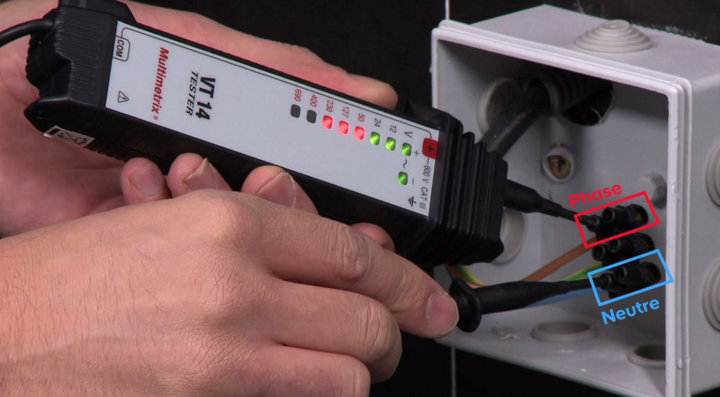

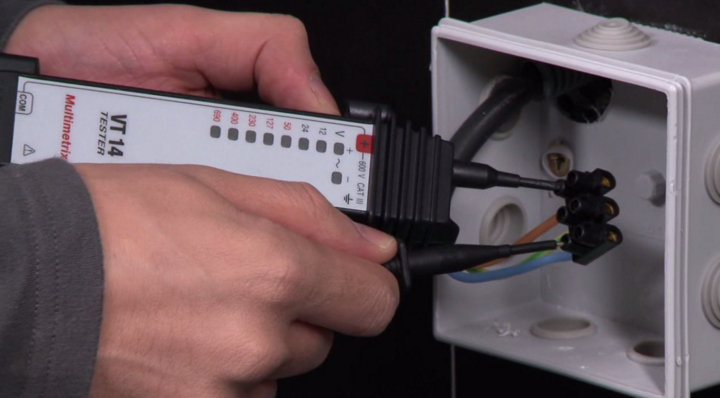

Insérez un tournevis derrière le couvercle de la boite de dérivation et ouvrez-la. Vérifiez à l’aide du testeur de tension la présence de courant dans la boite de dérivation.
Insérez le + du testeur sur le fil de phase et la fiche noire sur le neutre.

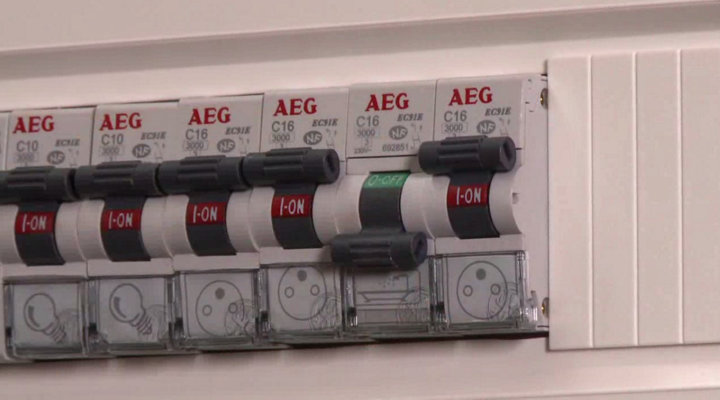

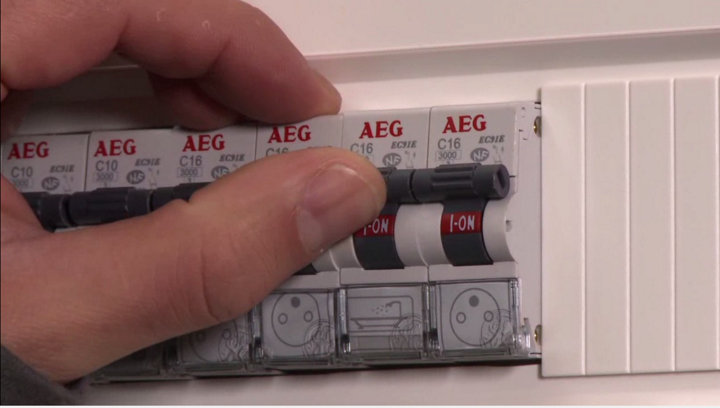

Coupez le courant au niveau du disjoncteur associé à la baignoire.

Vérifiez le courant dans la boite de dérivation.

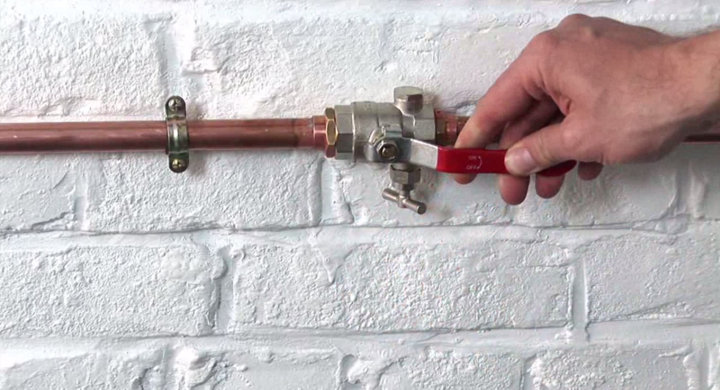

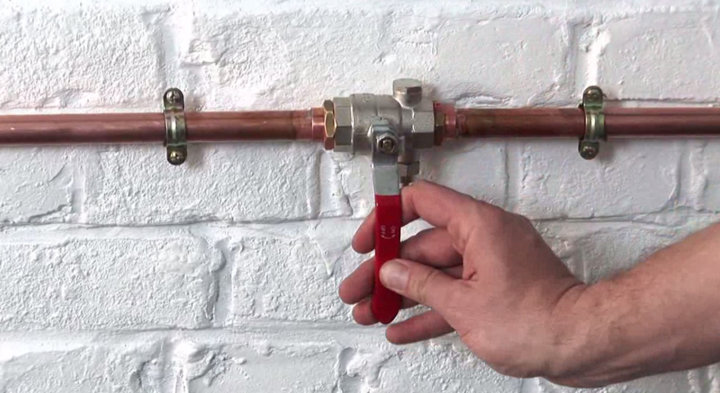

Fermez la vanne d’arrivée d’eau.

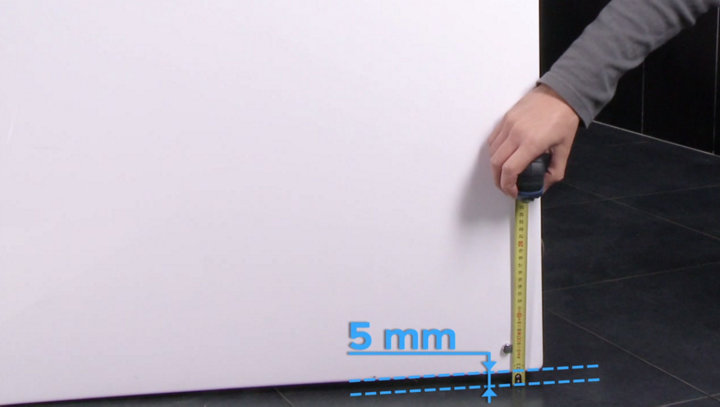

Il faut considérer un jeu de 5 mm minimum sous le tablier pour permettre une bonne ventilation du moteur.

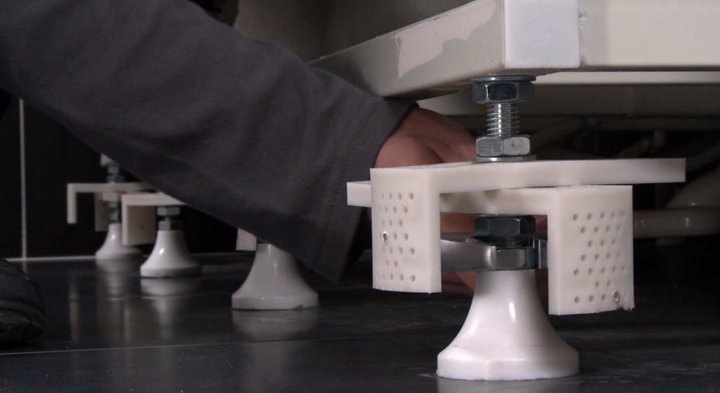

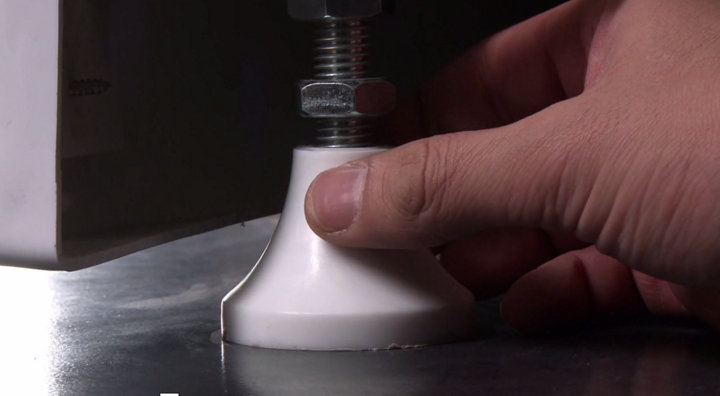

Dévissez l’écrou d’un pied, vissez ou dévissez le pied pour le régler et revissez l’écrou.

Vérifiez l’écart entre le tablier et le sol. Puis serrez l’écrou avec la clé à molette.

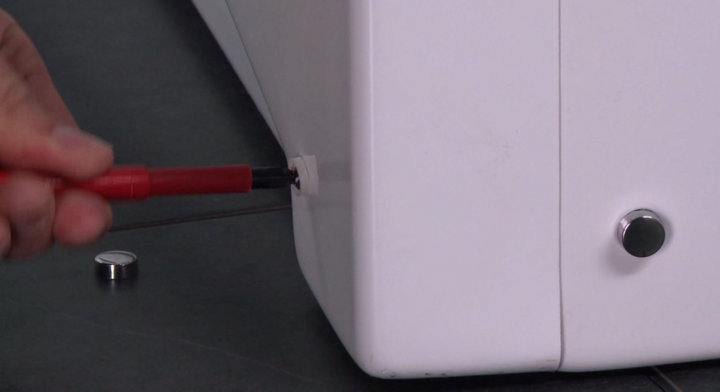

Retirez les cache-vis des tabliers de la baignoire et retirez les vis de fixation.

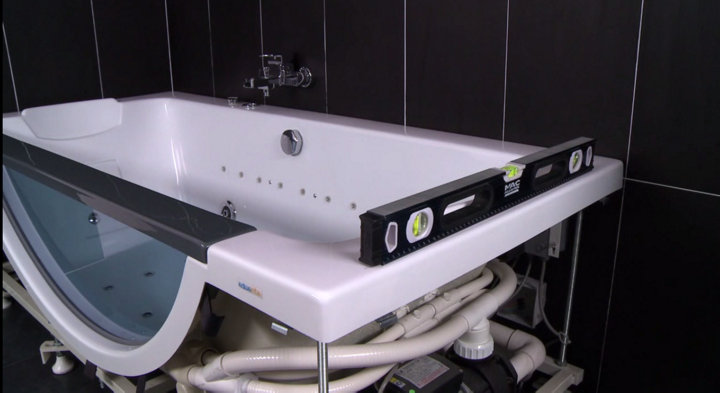

Enlevez le tablier de façade, puis les tabliers de côté. Positionnez la baignoire à son emplacement définitif. Régler son niveau en posant d’abord le niveau sur la largeur de la baignoire.

À partir du pied réglé précédemment, ajustez la hauteur des autres pieds. Serrez légèrement l’écrou, vérifiez le niveau et serrez définitivement l’écrou à la clé.
Réglez de la même façon le niveau sur la longueur de la baignoire.

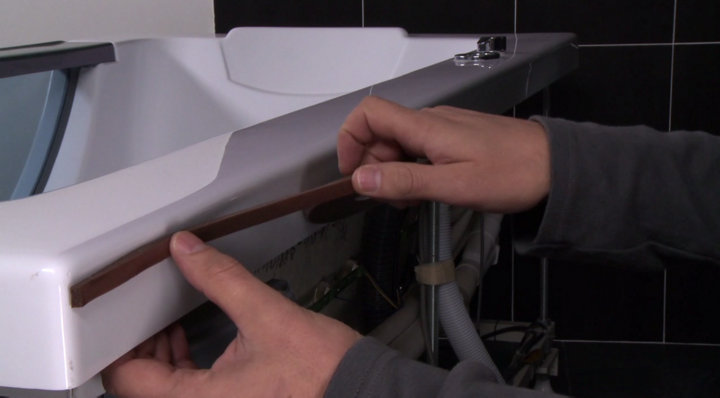

Décalez la baignoire du mur pour continuer l’installation. Déroulez et collez progressivement un joint d’étanchéité Compriband© sur le champ de la baignoire afin d’éviter les chocs contre le mur. Appliquez-le sur toutes les faces en contact avec le mur.

Dans la boite de dérivation étanche, enlever un passe fil en caoutchouc. Coupez le bout au cutter pour le passage des fils électriques.
Le trou doit être le plus petit possible pour permettre une étanchéité parfaite dans la boite.

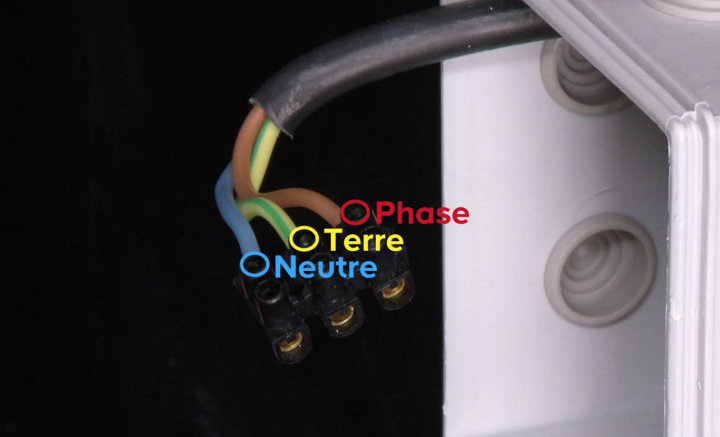

Repérez les fils de phase, terre et neutre dans la boite de dérivation.

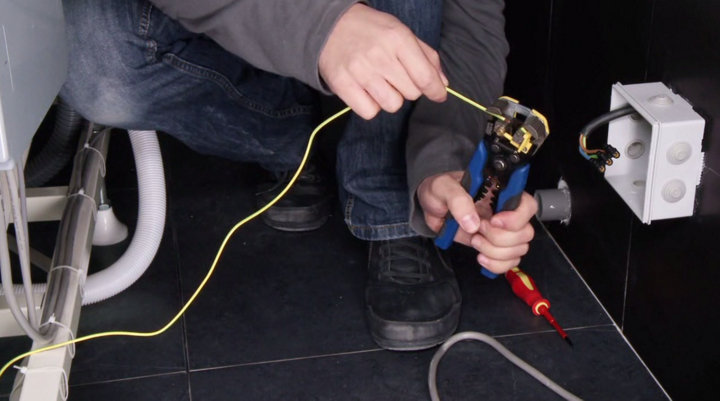

Dénudez le fil de raccordement à la terre de la baignoire

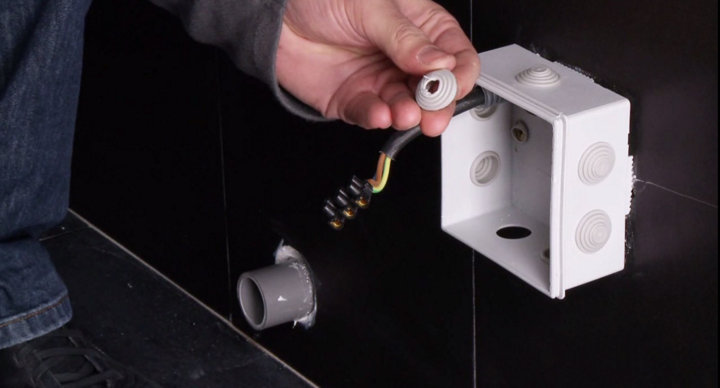

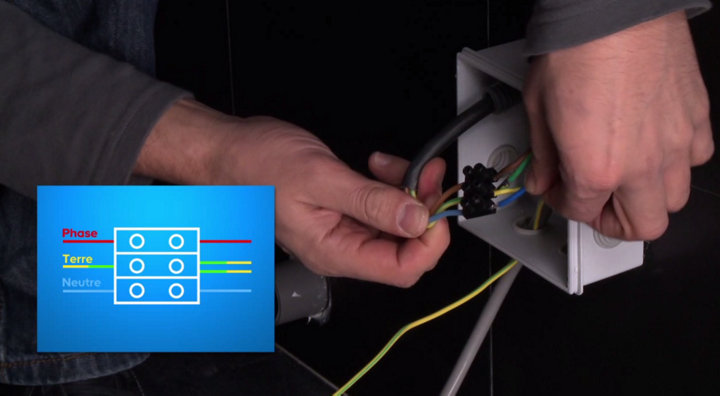

Passez le câble de raccordement électrique et le fil de terre dans le passe fil puis dans la boite. Insérez les deux fils de terre dans le domino en face du fil vert et jaune et vissez. Raccordez les fils de phase et du neutre sur les arrivées associées. Vissez et refermez la boite de dérivation.

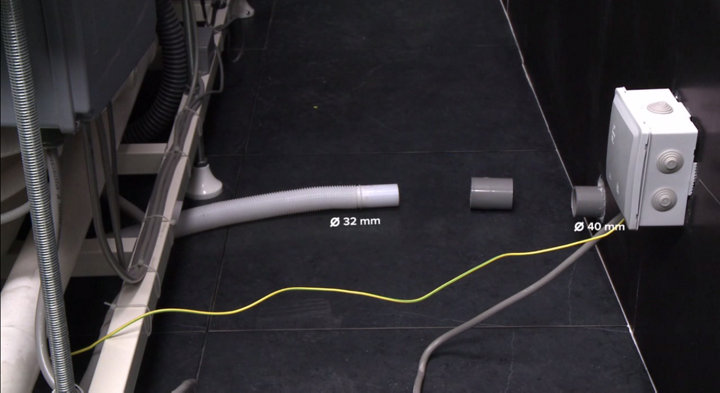

Dans notre cas, l’évacuation de la baignoire est de diamètre 32 mm et l’évacuation existante est de 40 mm, nous allons donc devoir effectuer une réduction pour le raccordement.

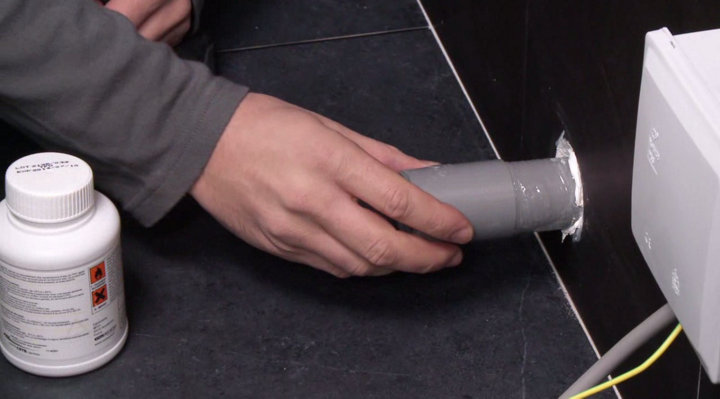

Poncez l’extérieur de l’évacuation existante pour une meilleure adhérence de la colle, puis encollez-la au niveau du ponçage et insérez le manchon de raccordement.

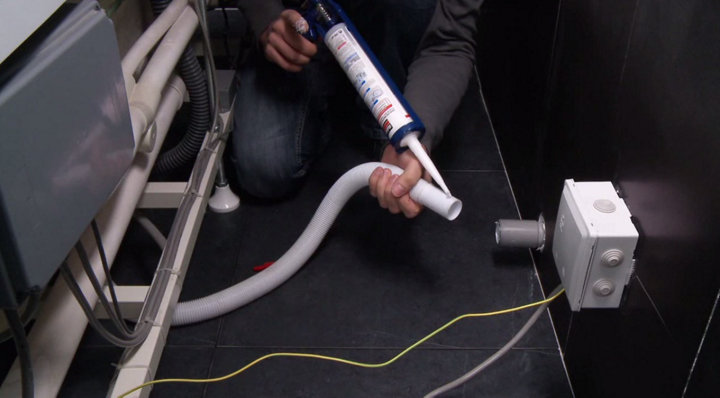

Installez ensuite un cordon de silicone dans la réduction pour le raccordement du flexible de la baignoire. Etalez et lissez le joint au doigt. Répétez l’opération à l’extérieur du flexible. Insérez-le dans la réduction. Et finalisez l’étanchéité autour du raccord. Il faudra attendre 24h pour le séchage du silicone.

Versez un demi seau d’eau dans la baignoire et vérifiez l’absence de fuite au niveau de l’évacuation. Remettez ensuite la baignoire en place contre le mur.

La mise sous tension de la baignoire doit toujours se faire baignoire vide.
Remettez le courant.

Et réouvrez la vanne d’arrivée d’eau.

Remplissez la baignoire d’eau froide.

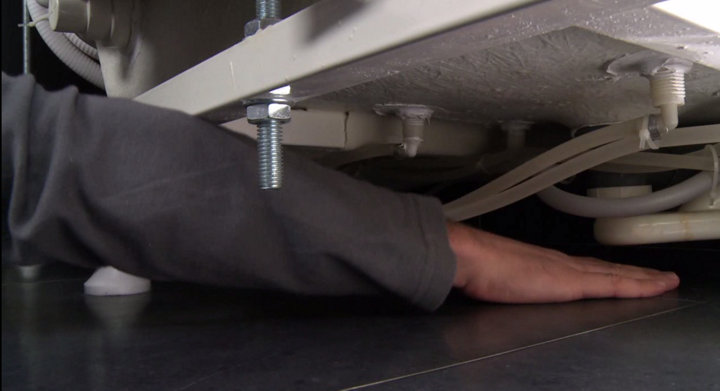

Vérifiez qu’il n’y a pas de fuite de buse en passant la main sous la baignoire.

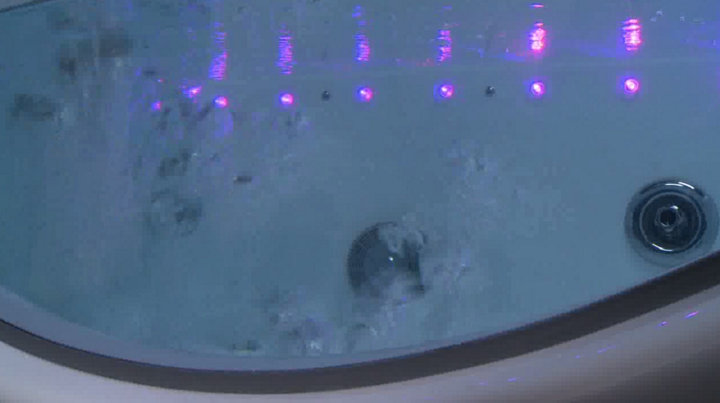

Mettez le système eau sous tension à l’aide de la commande, essayez les lumières, activez le système de bulles, puis le système de jets.
Vérifiez de nouveau qu’il n’y ai pas de fuite sous la baignoire.

Les finitions de la baignoire doivent être faites baignoire pleine.
Remettez les tabliers un à un, puis les finitions des tabliers.

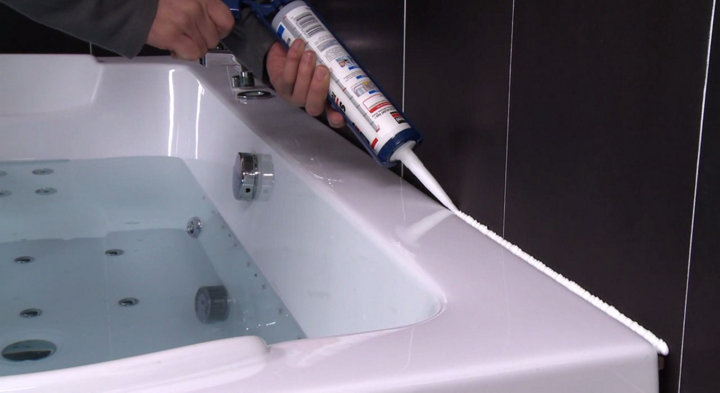

Déposez un cordon de silicone au pistolet à mastic le long de la baignoire ainsi qu’au niveau des champs en contact avec le mur.
Lissez l’ensemble des joints au doigt mouillé.

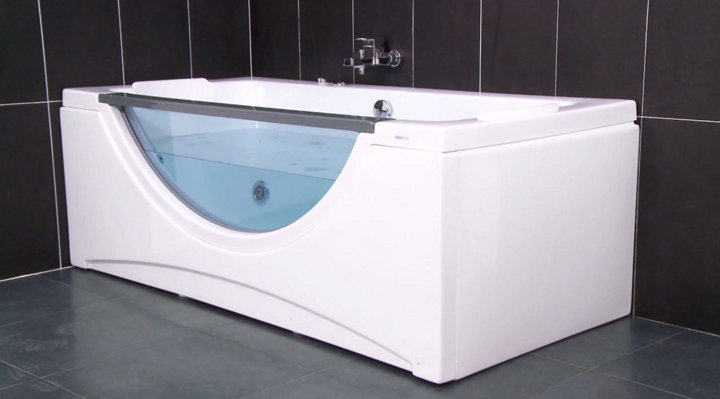

La baignoire balnéo est installée.
