Comment poser un programmateur fil pilote
Installer un programmateur fil pilote pour radiateur électrique
La présence d’un fil pilote dans votre habitation offre la possibilité de commander à distance tous vos radiateurs électriques. En effet, comme tout radiateur récent possède un fil pilote, le relier à un programmateur vous permet d’accéder au confort d’un système de chauffage centralisé. Grâce à la gestion par zone, la gestion du chauffage est affinée. Les programmateurs donnent ainsi des ordres aux thermostats des radiateurs selon plusieurs modes afin d’assurer une consommation plus ajustée et donc de réaliser des économies d’énergie.
Notre guide vidéo vous explique comment poser un programmateur fil pilote en quelques étapes clés.
Comment installer un programmateur fil pilote
La pose d'un programmateur fil pilote en 5 étapes
Un programmateur fil pilote est relié au thermostat de chaque radiateur électrique par un fil conducteur spécifique présent dans de nombreux logements en France depuis les années 90.
Ce 4e fil noir souvent inutilisé permet pourtant d'envoyer des ordres de fonctionnement pour transformer vos chauffages électriques indépendants en chauffage central.
Notre tutoriel vidéo détaille la pose d'un programmateur fil pilote pour chauffage électrique en 5 étapes.
- Étape 1 : raccorder le programmateur dans le tableau
- Étape 2 : raccorder le fil pilote du radiateur

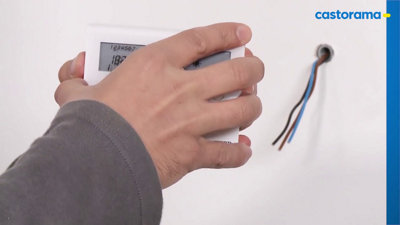

- Étape 3 : installer le programmateur
- Étape 4 : brancher le programmateur
- Étape 5 : mettre en service le programmateur
Quel est le matériel et les outils nécessaires pour installer un programmateur fil pilote ?
- Avant de réaliser les différentes étapes d'installation du thermostat fil pilote, vous devrez notamment prévoir les outils suivants :
- Un programmateur fil pilote
- Un disjoncteur 2 ampères
- 2 peignes de répartition phase et neutre
- Un nécessaire de mesure et traçage
- Un jeu de tournevis d'électricien
- Un jeu de tournevis
- Une perceuse-visseuse
- Un foret adapté à la nature du mur
- Des vis
- Des chevilles adaptées à la nature du mur
- Une pince coupante
- Une pince à dénuder
Étape 1 : Raccorder le programmateur au tableau

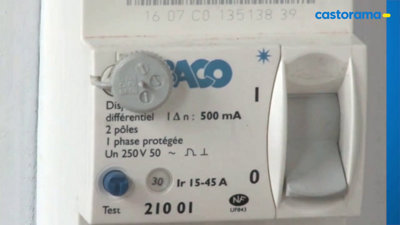

Avant toute intervention sur le tableau, coupez l’alimentation électrique de la maison au compteur général.
Pour votre sécurité, nous vous conseillons également de consigner ou signaler le compteur afin d’éviter que quelqu’un ne remette le courant pendant que vous installez le nouvel appareil.
Le programmateur doit obligatoirement être mis sous la protection d’un disjoncteur 2 A.
Il protège l’électronique du programmateur et les fils de commande et permet de couper le circuit en toute sécurité.

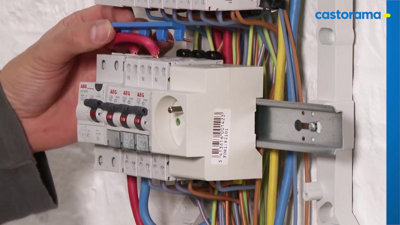

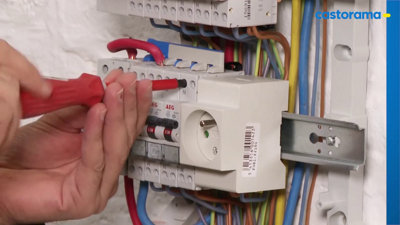

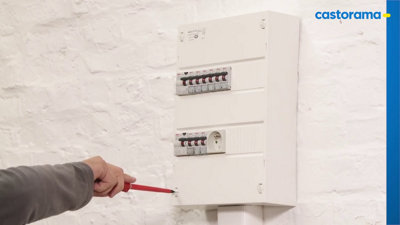

Pour cela, ouvrez le tableau électrique avec un tournevis plat.
Dévissez les vis de blocage supérieures des disjoncteurs en place afin de libérer les peignes de connexion.
Puis, retirez les 2 peignes qui relient l’ensemble des disjoncteurs installés.

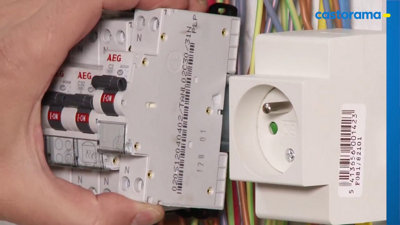

Déplacez les modules présents (prise ou disjoncteurs) de manière à faire de la place pour le nouveau module.
Clipsez le disjoncteur 2A sur la barre.
Enfin, rassemblez tous les modules côte à côte.
Vous devez ensuite relier les disjoncteurs entre eux.
Pour cela, il est nécessaire de remplacer les peignes devenus trop courts par d’autres, plus longs.

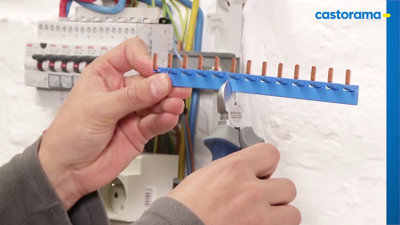

Coupez vos peignes de répartition en conservant le nombre de dents suffisant pour les modules à relier.
Insérez le peigne bleu dans les trous du neutre et l’autre sur ceux de la phase.
Revissez fermement les vis de blocage supérieures pour les maintenir en place.
Enfin, vérifiez les autres vis de la rangée avant de brancher le programmateur.
Tirez les fils d’alimentation du programmateur pour les intégrer dans le tableau électrique.

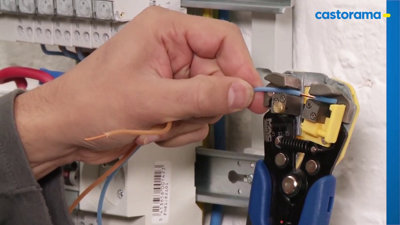

Dénudez ces fils sur 1 centimètre à l’aide de la pince à dénuder.
Insérez chaque fil d’alimentation dans son logement sous le module.

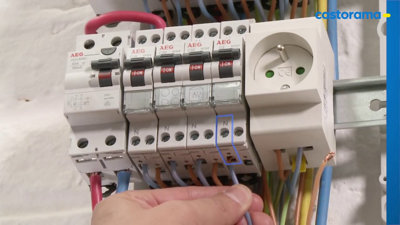

Le fil bleu est connecté sur l’emplacement N et le second fil sur l’emplacement d’à côté (phase ou L).
Étape 2 : Raccorder le fil pilote du radiateur

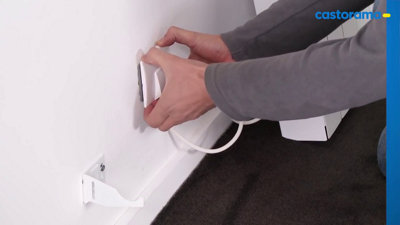

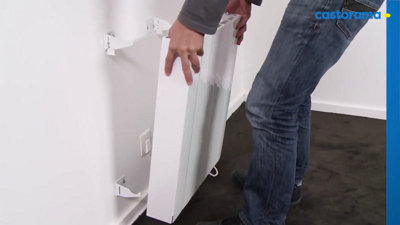

Commencez par décrocher le radiateur de son support et le poser au sol pour atteindre son alimentation.
Dévissez ou déclipsez le cache de protection fixé sur le boitier de raccordement.
Ensuite, libérez le câble en dévissant le système de maintien.
Puis sortez tous les fils du boitier avec précaution.
Dans notre exemple, il y a un fil pilote noir en attente branché sur un connecteur et le fil pilote du radiateur n’est pas relié.
Parfois, le raccordement est déjà effectué et cette manipulation devient donc un contrôle.

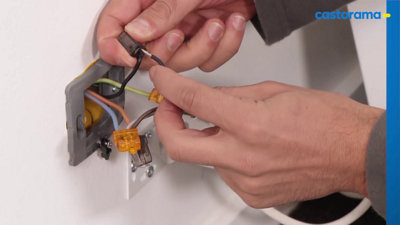

Si c’est le cas, reliez le fil pilote du radiateur à celui du programmateur.

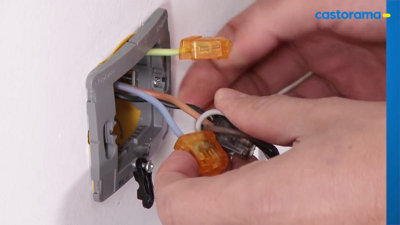

Une fois le raccordement effectué, rentrez les connecteurs dans la boite.
Puis fixer de nouveau le câble. Replacez le cache et remettez le radiateur en place.
Étape 3 : Installer le programmateur
Le dispositif peut être placé n’importe où dans la maison et le plus souvent il est installé près du tableau principal. Mais cela dépend de l’emplacement du bornier de répartition.
En effet, les fils pilotes sont généralement reliés à un bornier ou un bloc de jonction à partir duquel vous pouvez raccorder le programmateur.
Dans notre exemple vidéo, une gaine a été préparée pour relier l’alimentation au tableau et le fil pilote à son bornier de raccordement.
Pour le confort d’utilisation, le dispositif doit être installé à environ 1,50 m du sol.

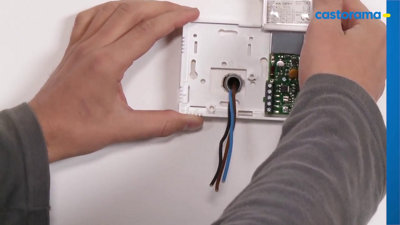

Commencez par ouvrir le programmateur afin de faire passer les fils dans l’ouverture du socle.

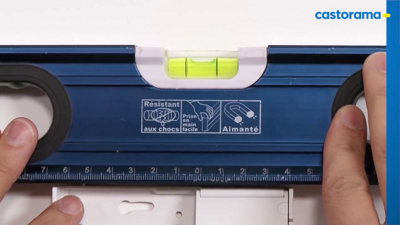

Placez le programmateur de niveau contre la cloison et vérifiez la planéité au niveau à bulle.
Puis tracez les repères de perçage au crayon à travers les trous de fixation.

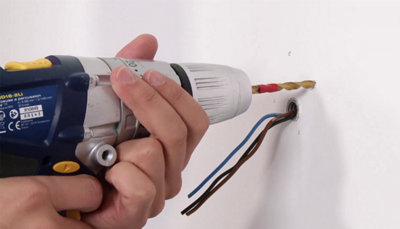

Enlevez le dispositif et percez sur les repères avec un foret adapté à la nature de votre mur.

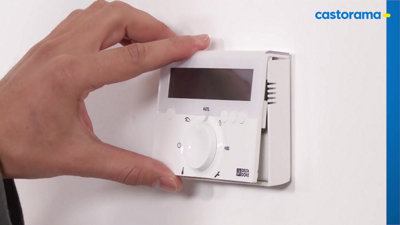

Insérez des chevilles adaptées, puis installez le programmateur sur la cloison.
Vérifiez une dernière fois le niveau avant de serrer définitivement les vis.
Étape 4 : Brancher le programmateur
Lorsque le dispositif est fixé, dénudez chaque fil sur environ 1 centimètre.

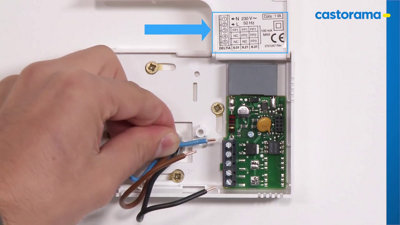

Puis connectez-les sur le bornier en respectant bien les instructions du schéma électrique.
Serrez bien les vis de la borne, puis repoussez les fils dans la gaine de façon à fermer le capot plus facilement.
Une fois le programmateur refermé, la mise en place est terminée.
Étape 5 : Mise en service du programmateur
Refermez le tableau électrique en supprimant les obturateurs superflus.
Puis remettez en route l’alimentation électrique de la maison et vérifiez que le programmateur se met en marche.
Voilà, il ne vous reste plus qu’à le programmer en fonction des zones et avec les modes que vous souhaitez.
À quoi sert un fil pilote ?
Définition et intérêt
Le fil pilote est un fil électrique ou fil conducteur qui fait la liaison entre un programmateur et les thermostats de plusieurs radiateurs électriques. Par des signaux électriques distincts, il permet de donner jusqu'à 6 ordres différents aux radiateurs. Sa gestion par un programmateur offre alors la possibilité d'une gestion personnalisée et centralisée de l'ensemble des radiateurs électriques pilotés. Cela évite également de régler chaque radiateur un par un.
Il équipe la plupart des radiateurs électriques du marché. Dans les installations récentes, le fil pilote est très souvent noir ou gris foncé, et il se distingue des conducteurs d'alimentation du radiateur.

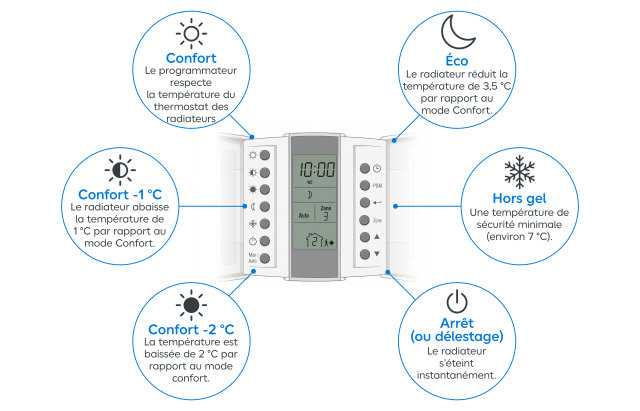

Les modes disponibles sur un fil pilote
Les signaux électriques envoyés par le fil pilote permettent donc de donner jusqu’à 6 ordres différents classés ici du plus chaud au plus froid :
• Confort : C’est le mode de fonctionnement de base. Le radiateur commandé ainsi chauffe pour atteindre la température exacte que vous avez réglée sur son thermostat (par exemple 19 °C ou 20 °C).
• Confort -1 °C : Le radiateur abaisse la température de 1 °C par rapport au mode Confort. Idéal pour économiser de l’énergie de manière imperceptible dans une pièce temporairement inoccupée.
• Confort -2 °C : La température est baissée de 2 °C. Fonction utile par exemple dans les chambres pendant la nuit pour dormir au frais sans pour autant éteindre le chauffage.
• Éco : Le radiateur réduit la température de 3,5 °C par rapport au mode Confort. C’est un mode à activer la nuit dans certaines pièces ou pendant la journée jusqu’à votre retour du travail.
• Hors gel : Le chauffage se coupe, mais maintient une température de sécurité minimale (environ 7 °C). À utiliser lors de vos absences prolongées (vacances en hiver) pour éviter que les canalisations ne gèlent.
• Arrêt (ou délestage) : Le radiateur s’éteint instantanément. Ce mode sert à couper le chauffage en été. À l’origine, il était prévu également pour couper temporairement certains radiateurs en cas de pic de consommation et éviter ainsi de faire disjoncter le compteur.
Comment fonctionne un programmateur fil pilote
Posséder un programmateur fil pilote est l'assurance d'obtenir toujours la bonne température au bon moment. Cela évite, entre autres, de chauffer une pièce vide et de faire des dépenses d'énergie inutiles. Ce système vous permettra par exemple de programmer les températures jour par jour et heure par heure en baissant automatiquement celles-ci lors de vos horaires de travail pour réaliser ainsi simplement des économies d'énergie.

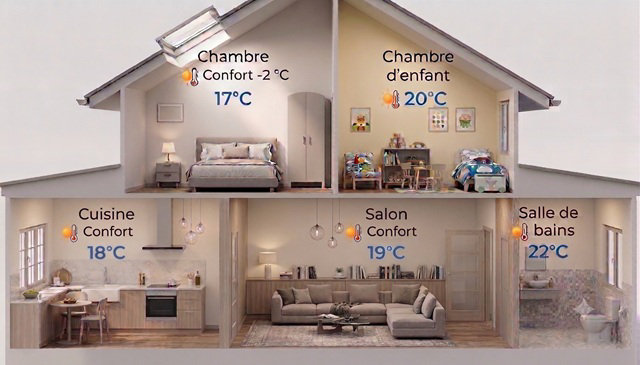

La gestion par zones
Les programmateurs diffèrent notamment par le nombre de radiateurs qu'il est possible de piloter et le nombre de zones. La plupart des modèles proposent 1 à 3 zones, ce qui suffit pour la majorité des logements. Les versions multizones permettent ainsi d'adapter le chauffage à chaque espace de vie.
De cette manière, le fil pilote permet de transmettre des ordres aux radiateurs de votre maison en les distinguant par zones. Le fil pilote est ainsi utilisé pour modifier la température de consigne renseignée sur le thermostat de vos radiateurs, dans une zone particulière et à des horaires spécifiques.
Les modes disponibles sur programmateur fil pilote
Le contrôle de l’appareil peut être plus ou moins fin selon le modèle.

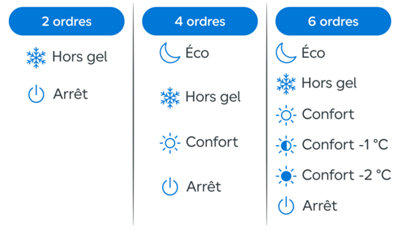

En effet, les programmateurs diffèrent notamment par le nombre d’ordres disponibles :
• 2 ordres (Mode hors gel, Arrêt).
• 4 ordres (Mode éco, Mode hors gel, Mode Confort, Arrêt)
• 6 ordres (Mode éco, Mode hors gel, Mode Confort, Mode Confort -1 °C, Mode Confort -2 °C, Arrêt)
Plus le nombre de zones et le nombre de modes sont importants, plus le contrôle est poussé pour une meilleure optimisation de la consommation d’énergie.
Le type de programmation
Au-delà des modes et du découpage de la maison, le type de programmation définit la manière dont vous allez découper le temps pour commander votre chauffage. C'est une sorte de grille horaire que vous programmez pour piloter vos différentes zones ou radiateurs. Selon l'appareil, cette gestion du temps est plus ou moins précise.
- La périodicité

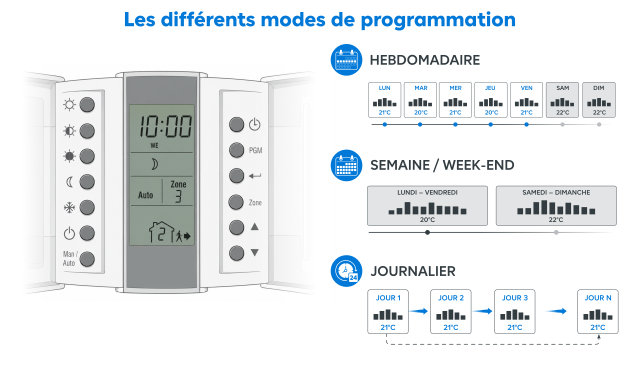

C’est le rythme ou la cadence de votre calendrier de gestion qui se décline selon 3 programmations différentes.
Hebdomadaire : le mode standard à partir duquel vous programmez chaque jour de la semaine indépendamment (lundi, mardi, etc.). C’est une fonction qui permet de caler le chauffage sur vos jours de présence et d’absence par exemple.
Semaine/week-end : la version simplifiée où vous appliquez un rythme unique pour les jours travaillés (du lundi au vendredi) et un autre pour le week-end (samedi et dimanche).
Journalière : le modèle où chaque cycle se répète toutes les 24 heures, sans distinction entre les jours de la semaine.

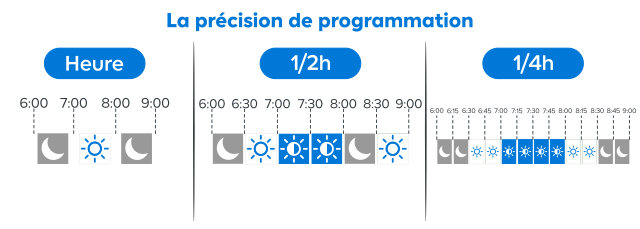

- La précision horaire
Les différents appareils proposent 2 types de précision de programmation.
Heure par heure : vous changez le rythme uniquement au changement d'heure (de 7 h à 8 h par exemple).
À la demi-heure ou au quart d'heure : un appareil plus précis ou connecté permet de lancer le chauffage un quart d'heure ou une demi-heure avant votre réveil par exemple.
- L’affichage et l’interface
Il existe 2 grandes familles d’affichage parmi les programmateurs.
Par segments (analogique/numérique) avec lesquels vous visualisez votre journée sous forme de curseurs ou de barres sur un écran LCD.

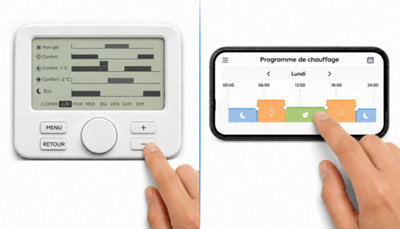

À l’aide d’un graphique sur une application pour un programmateur connecté.
Le smartphone ou la tablette affiche une ligne du temps que l’on fait glisser pour créer des transitions d’une minute à l’autre.
Grâce à ces fonctions, voici des exemples d’utilisation possible :
• Programmation du Mode éco en cas d’absence la journée ou la nuit.
• Utiliser le Mode Confort -2 °C pour une courte absence et éviter une trop grande variation de température souvent coûteuse à rattraper.
• Programmation d’une consigne en Mode Confort aux heures où vous êtes présent dans votre logement.
• Piloter plusieurs zones différentes dans la maison : chauffage à 22 °C dans la salle de bains entre 6 h et 8 h du matin, Mode Confort activé à 7 h dans les autres pièces.
Les radiateurs électriques compatibles fil pilote
Si l’immense majorité des radiateurs disposent d’un fil pilote depuis 1995, il est tout de même nécessaire de vérifier sa présence avant de vous lancer dans l’installation d’un système filaire de programmation.

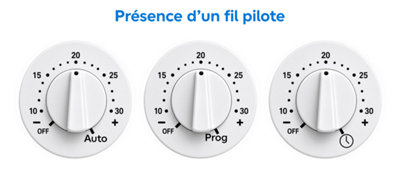

Sur un radiateur compatible, la fonction fil pilote se repère souvent par une position « Auto » ou « Prog » ou un symbole « Horloge » en plus du réglage de température. Le radiateur reçoit alors les ordres du programmateur par le fil pilote.
Mais si la présence de tels signes est un indice, la confirmation se fait en vérifiant le câblage ou la notice du radiateur.
Lorsque cette option est disponible, il faut basculer l’appareil sur mode « Prog » par exemple et régler sur le thermostat la température de confort souhaitée. Ensuite, c’est le programmateur qui va envoyer les signaux nécessaires pour commander au radiateur de respecter ou non cette consigne selon les différents modes.

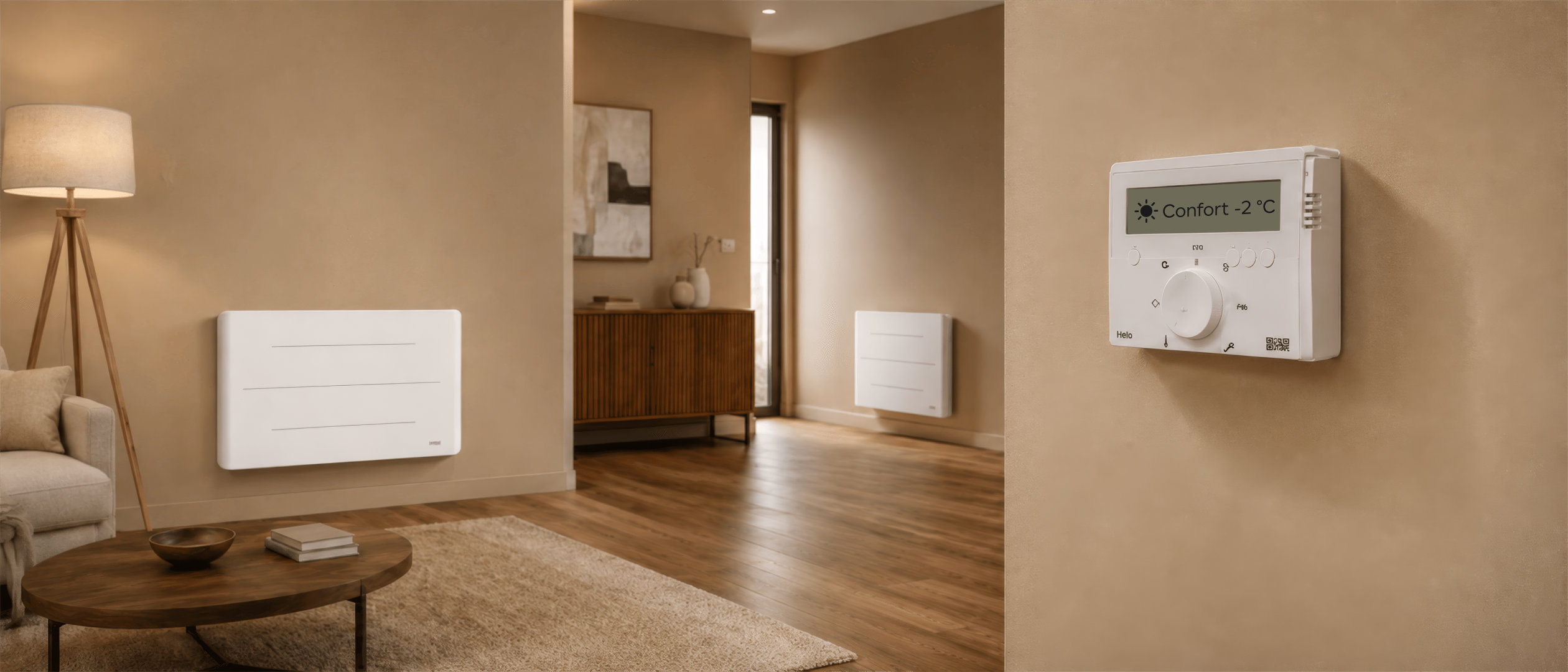

Le programmateur fil pilote connecté
Il existe des programmateurs fil pilote qu'il est possible de commander à distance et intégrables dans la domotique du logement. Certains disposent d'une sonde sous le boitier qui le transforme en véritable thermostat connecté au fil pilote.
D'autres proposent un branchement d'un récepteur (wifi, zigbee, etc.) sur le fil pilote à l'arrière du radiateur et ensuite un signal sans fil est envoyé au programmateur connecté.

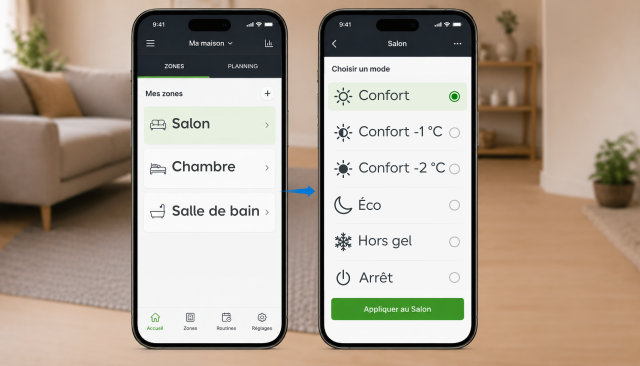

Une fois l'installation programmée, la gestion s'effectue simplement depuis une application sur smartphone ou tablette. Si ce contrôle à distance apporte un confort d'utilisation indéniable au quotidien, l'intérêt principal d'un tel programmateur reste sa capacité à automatiser vos routines.
Une fois vos plages horaires définies, le système régule le chauffage en toute autonomie sans que vous ayez besoin d'y revenir.
Enfin, en l’absence de fil pilote, il existe des solutions de thermostats pour presque toutes les situations. Pour vous aider, suivez nos conseils sur les choix de thermostats.
